Таль цепная электрическая KITO ER2 (125кг - 5т). Руководство - часть 13

Приложение
В настоящем приложении собрана полезная информация по эксплуатации электрической цепной тали KITO, например, информация по дополнительным деталям, технической информации и сервисной сети.

■ Дополнительные детали............................................................................118

■ Разузловка с указанием наименования деталей...................................120

■ Технические характеристики.....................................................................122

• Крюк. Размеры (ER2)............................................................................................................122

• Поднимаемые грузы. Таблица.............................................................................................122

• Номинальный ток электродвигателя...................................................................................122

• Технические характеристики электрической цепной тали ER2........................................124

• Технические характеристики электрической цепной тали ER2M.....................................125

• Технические характеристики электрической цепной тали ER2SP...................................126

• Технические характеристики электрической цепной тали ER2SG...................................127

• Технические характеристики электрической цепной тали ER2 с двумя скоростями......128

• Технические характеристики электрической цепной тали ER2M с двумя скоростями ...130

• Таблица преобразования высоты подъема / перемещения / скорости (м/с в м/мин).....132

• Зазор между тележкой и рельсом.......................................................................................133

• Электрическая схема для талей с одной скоростью ER2/ER2SP/ER2SG.......................134

• Электрическая схема для талей с двумя скоростями ER2/ER2SP/ER2SG.....................135

• Электрическая схема для талей с одной скоростью ER2M..............................................136

• Электрическая схема для талей с двумя скоростями ER2M............................................137

■ Контрольный лист ежедневного технического осмотра

электрической цепной тали Серия ER2...................................................138

■ Контрольный лист регулярного технического осмотра

электрической цепной тали Серия ER2...................................................140

■ Контрольный лист периодического технического

осмотра электрической цепной тали Серия ER2...................................142

Дополнительные детали

■ Фрикционная муфта с механическим тормозом

Фрикционная муфта производства KITO, оснащенная механическим тормозом.

■ Звуковая сигнализация: защита от перегрузки

Устройство сигнализации для оповещения о перегрузке.

Усилие срабатывания: 100-110% от грузоподъемности.

Уровень звукового оповещения: 85 Дб и выше.

■ Предохранительное реле: Устройство защиты от подключения к отрицательной фазе

При обнаружении подключения к отрицательной фазе и неполнофазного подключения устройство автоматически отключает подачу электропитания.

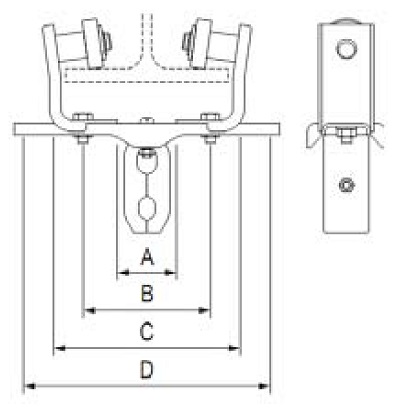

■ Т-образный подвесной кронштейн: крепление привода

•           если ширина рельса превышает 175 мм, следует

обратиться в KITO.

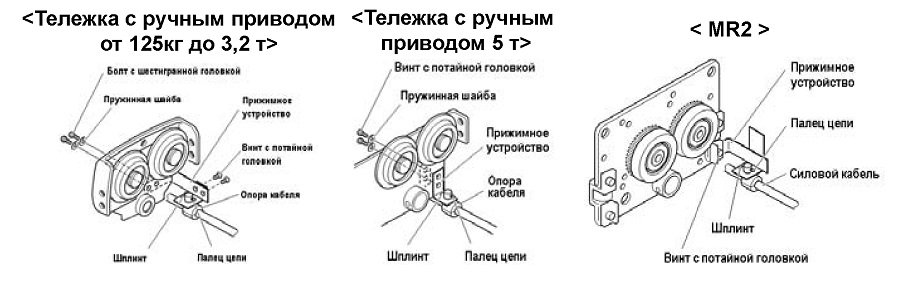

• Монтаж прижимного устройства подвесного кронштейна

• При использовании Т-образного подвесного кронштейна на передвижной блок необходимо установить прижимное устройство.

• Отверстия крепления прижимного устройства подвесного кронштейна находятся на раме тележки. Закрепить прижимное устройство подвесного кронштейна с помощью винтов с внутренней шестигранной головкой.

• При помощи пальца цепи и шплинта закрепить прижимное устройство и провести силовой кабель.

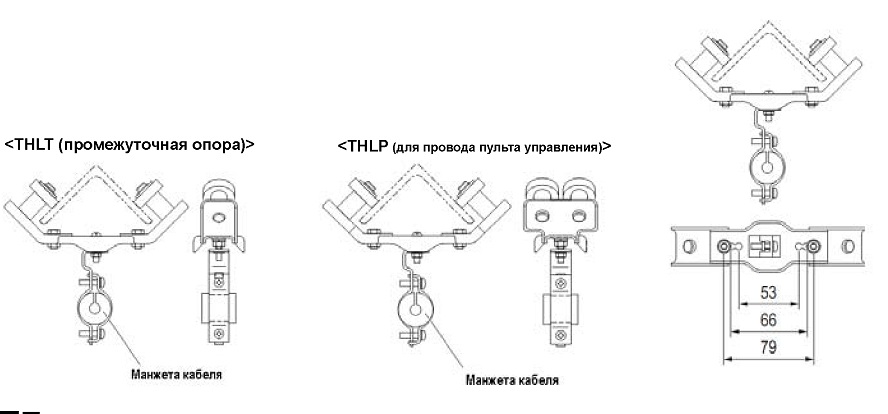

Угловой кронштейн: дополнительное оборудование для крепления привода

■Точка крепления цепи

* Точка крепления цепи не используется в электротельфере с двумя цепями из-за расположения цепи.

В электротельфере с двумя цепями прикрепите последнее звено цепи непосредственно к направляющей цепи A.

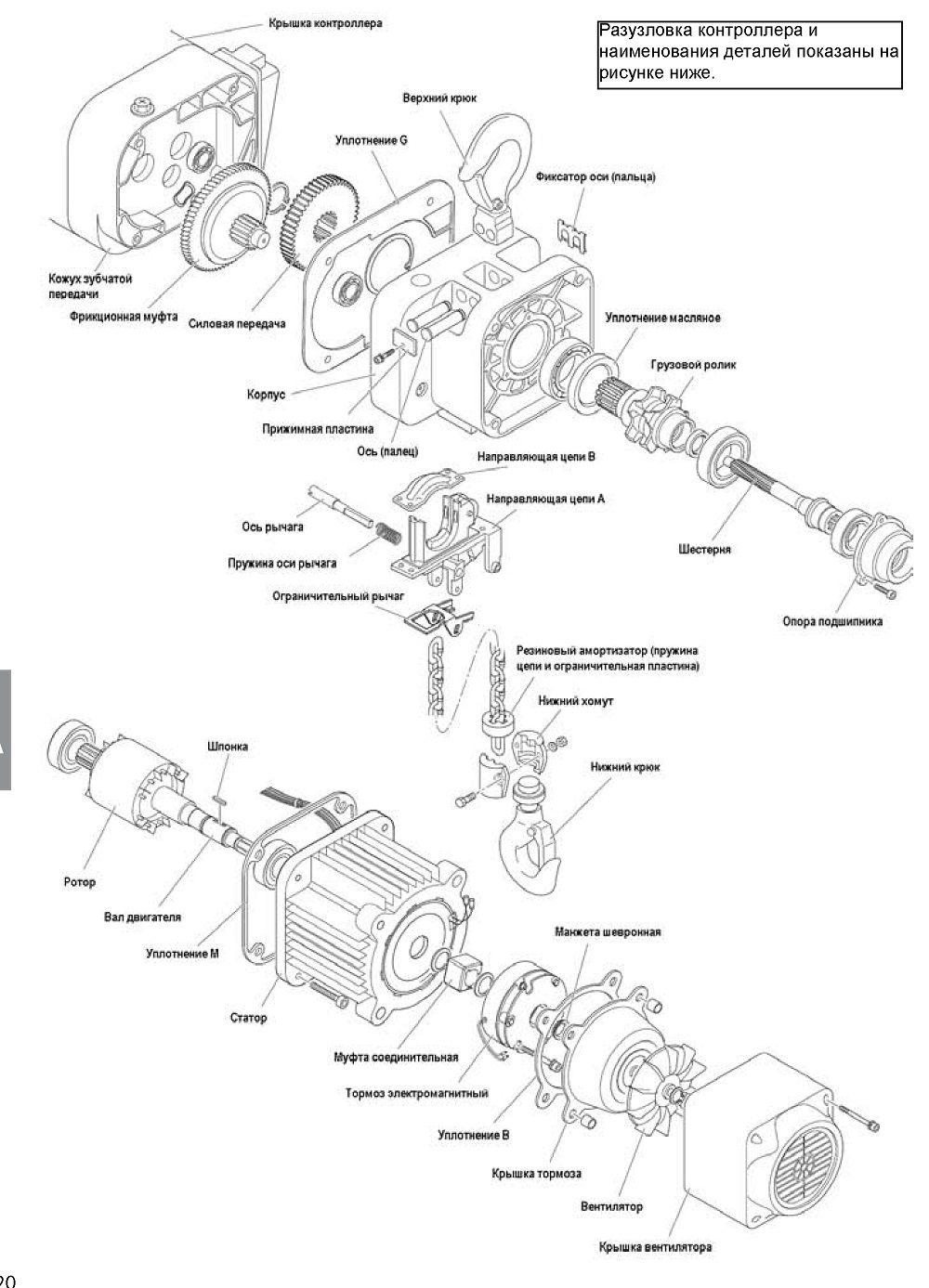

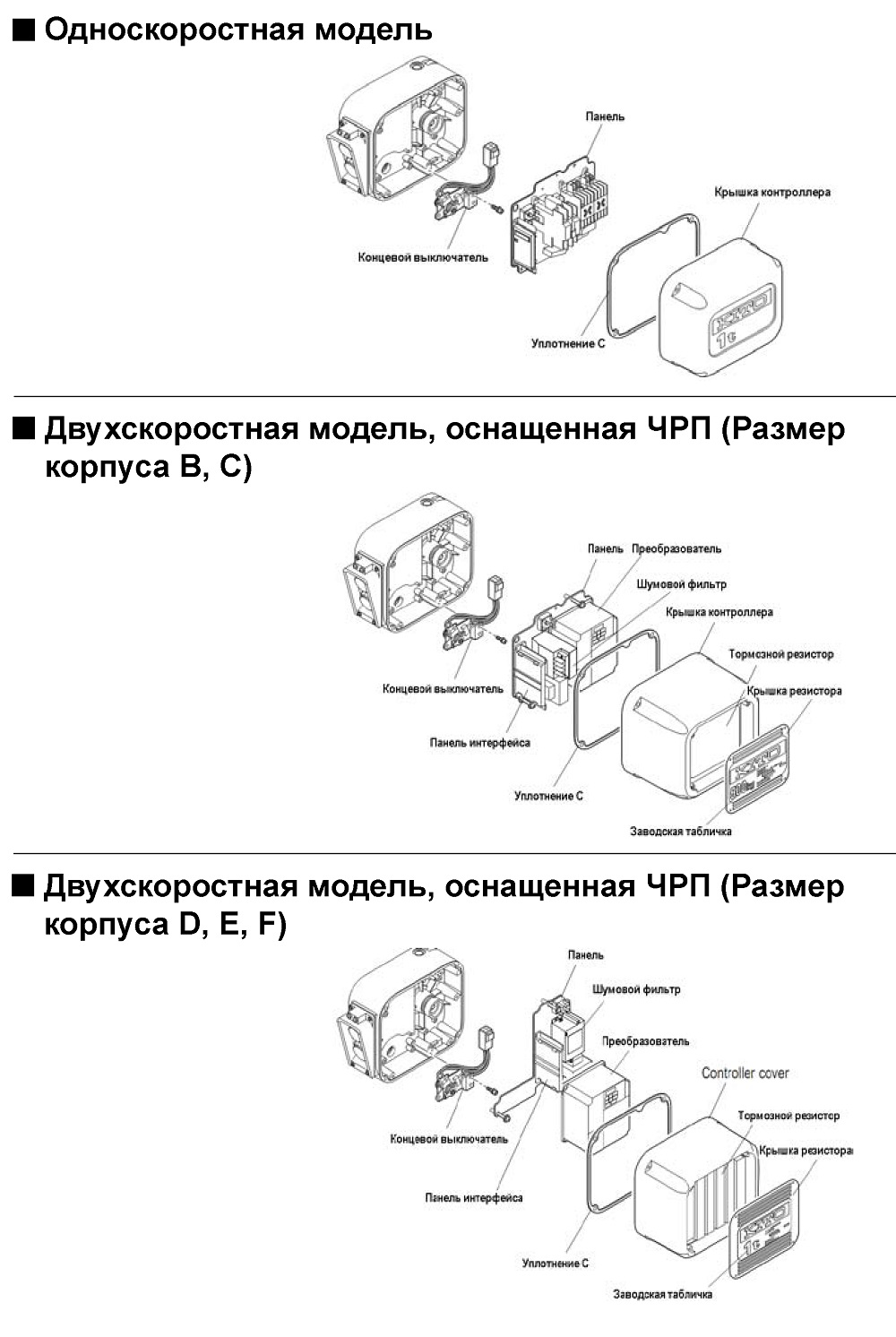

Разузловка деталей
