РАЗДЕЛ 1

ВСТУПЛЕНИЕ

ОБЗОР

Наше руководство по эксплуатации содержит инструкции по управлению и информацию по обслуживанию автокрана и предназначено для его наиболее эффективного использования. Информация по осмотру и ремонту предоставлена в отдельном руководстве; в то же время это руководство не включает в себя информацию по осмотру и ремонту двигателя и некоторых других частей, т.к. подобные руководства, предоставленные руководителем, являются достаточно надёжными и полными.

ОБЩАЯ ИНФОРМАЦИЯ.

Информация, спецификации и иллюстрации, использованные в этом издании, основаны на фактических данных времени выхода последнего из печати. Продолжающиеся улучшение и развитие конечного продукта могут послужить причиной некоторых изменений, не включённых в это издание. В связи с этим периодически проводится проверка каждого выпуска с целью внесения соответствующих поправок так, чтобы все изменения были включены в более позднее издание.

При возникновении затруднений, связанных с использованием машины или этого руководства, свяжитесь с ближайшим представителем PPM Cranes, Inc, В некоторых местах в данном руководстве мы приводим номера частей и узлов Не пользуйтесь этими номерами при заказе новых деталей. В случае, когда заказ новых деталей необходим, пользуйтесь тем Справочником по ремонту и запасным частям, который имеет одинаковый серийный номер с машиной, нуждающейся в ремонта

ТЕХНИКА БЕЗОПАСНОСТИ.

Для безопасной эксплуатации а/крана необходимо, чтобы операторы и обслуживающий персонал ознакомились и заучили информацию в Справочнике по безопасному управлению, который находится в начале нашего руководства, это поможет создать наиболее подходящие рабочие условия для всего личного состава, вовлечённого в управление в управление и обслуживание, а также для всех, находящихся в зоне работ.

РАСПОЛОЖЕНИЕ СЕРИЙНОГО НОМЕРА.

Серийный номер машины расположен на передней части кабины оператора, ниже лобового стекла. В любых бумагах, касающихся заказа деталей, указывайте этот номер, эта мера послужит гарантией получения правильных зап.частей.

ОПИСАНИЕ. Общая информация.

Данная машина является самоходным гидравлическим краном на колёсном ходу, пригодным для использования на пересечённой местности ( см. рис И ). Машина приводится в действие двигателем, расположенным в нижней части. Кабина оператора, расположенная с левой стороны в верхней части, оборудована всеми средствами управления, необходимыми для оперирования краном и перемещения его с одного места работ на другое, энергия, выработанная двигателем, подаётся на коробку передач через гидравлический трансформатор, который усиливает вращающий момент двигателя в соответствии с испытываемыми нагрузками. Коробка

передач позволяет управлять машиной на различных скоростях в зависимости от груза и рельефа.

В машину вмонтированы два гидравлических насоса, которые приводятся в движение энергией, поступающей от коробки передач, эти насосы создают запас сжатого масла ( гидравл. ), которое используется для управления компонентами гидравлической системы. Масло подаётся через шарнирное соединение на распределительные клапаны в верхней части крана, через которое оно затем поступает к лебёдке, системам стрелы, поворотному устройству по мере необходимости. В дополнение к этим насосам имеется приводимый в действие двигателем воздушный компрессор, который создаёт давление для управления главной тормозной системой, аварийным и стояночным тормозами и двигательным дросселем

Телескопическая стрела имеет две автоматические секции, которые приводятся в движение гидравлическими цилиндрами, и одну секцию, которая управляется вручную. Стрела по желанию может быть экипирована решётчатой надставкой.

В кране использованы выносные опоры типа «наружу и вниз». Каждая из них укреплена с помощью одного вертикального и одного горизонтального гидравлических цилиндров. Каждый вертикальный цилиндр оборудован стопорным клапаном для поддержания заданной высоты.

Полная спецификация основных компонентов показана на рисунке 1-1.



ЦИФРОВЫЕ ДАННЫЕ

Размеры.

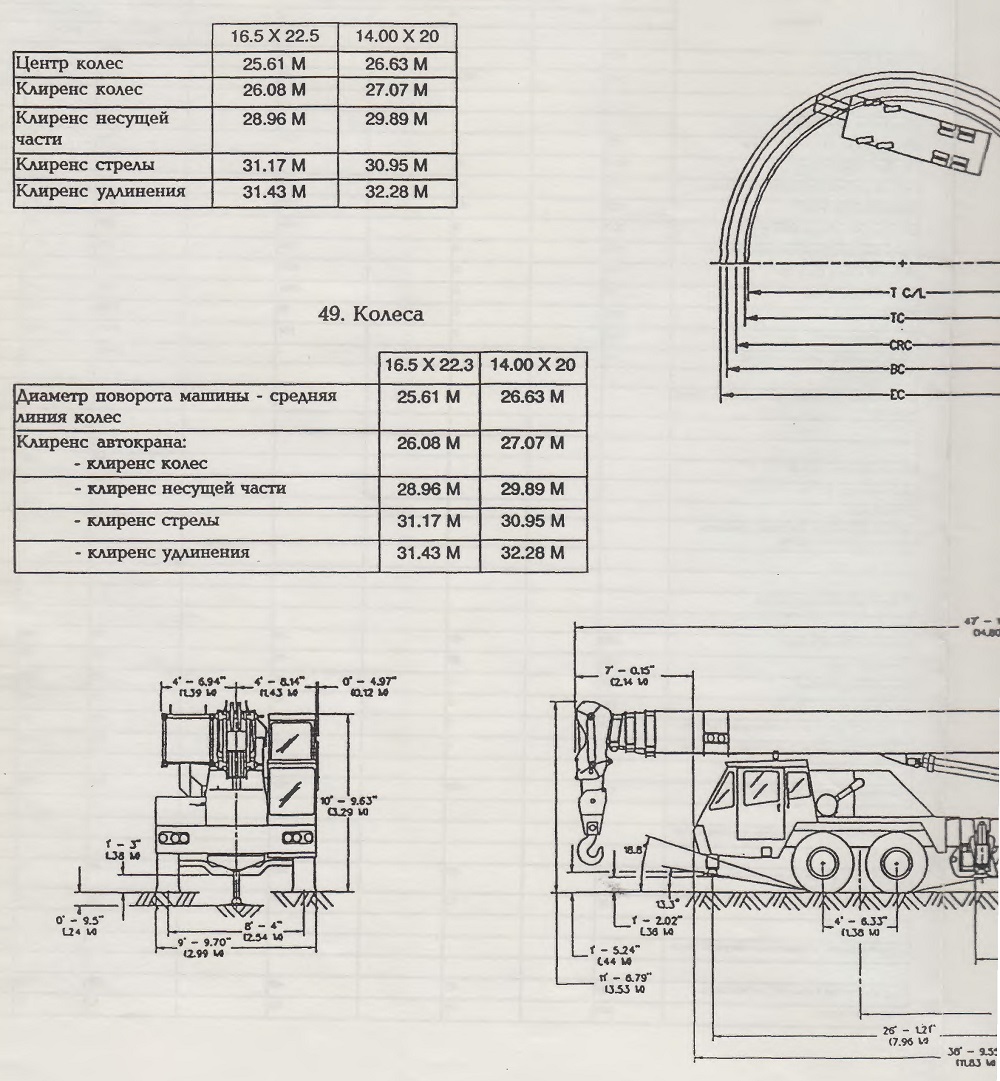

Рисунок 1-2 предоставляет размеры, необходимые для пересылки и сборки машины.

ТАБЛИЦА ТОРСИОННЫХ ЗНАЧЕНИЙ

При отсутствии другой информации затягивайте все Американские Стандартные гайки и болты на этой машине в соответствии с данными таблицы 1-2. эти данные подразумевают использование сухих, гальванизированных деталей. В случае применения смазочных материалов эти данные могут меняться

Метрические преобразования.

Пользуйтесь таблицей 1-3 для перевода неметрических единиц в метрические.

Схема осевых нагрузок.

эта схема показывает распределение веса между передней и задней осями, как показано в рисунке 1-3.

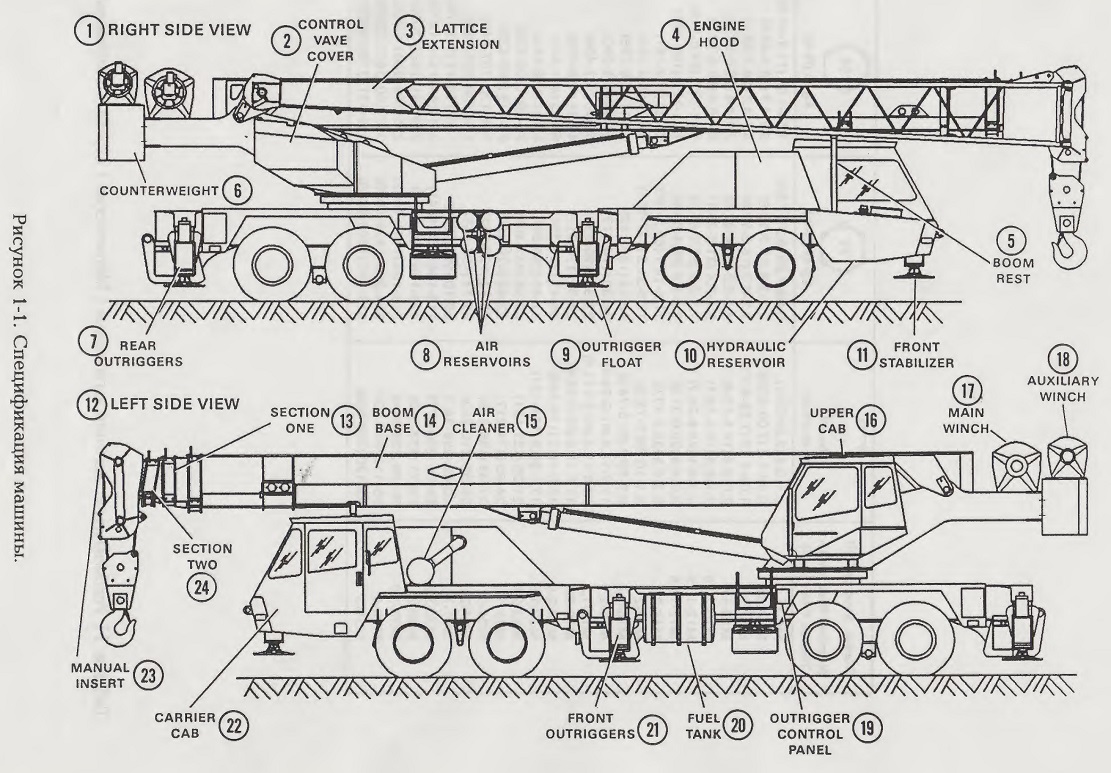

Рисунок 1-1. Спецификация машины

1 Вид справа
2. Чехол распределительного клапана
3. Решетчатая секция стрелы
4. Чехол двигателя
5. Ложе стрелы
б. Противовес
7. Задние выносные опоры
8. Воздушные резервуары
9. Подпятники выносных опор
10. Гидравлический резервуар
11. Передний стабилизатор
12. Вид слева
13. Секция 1
14. База стрелы
15. Воздухоочиститель
16. Верхняя кабина
17. Главная лебедка
18. Вспомогательная лебедка
19. Панель управления выносными опорами
20. Топливный бак
21. Передние выносные опоры
22. Кабина несущей части
23. Ручной вкладыш
24. Секция 2

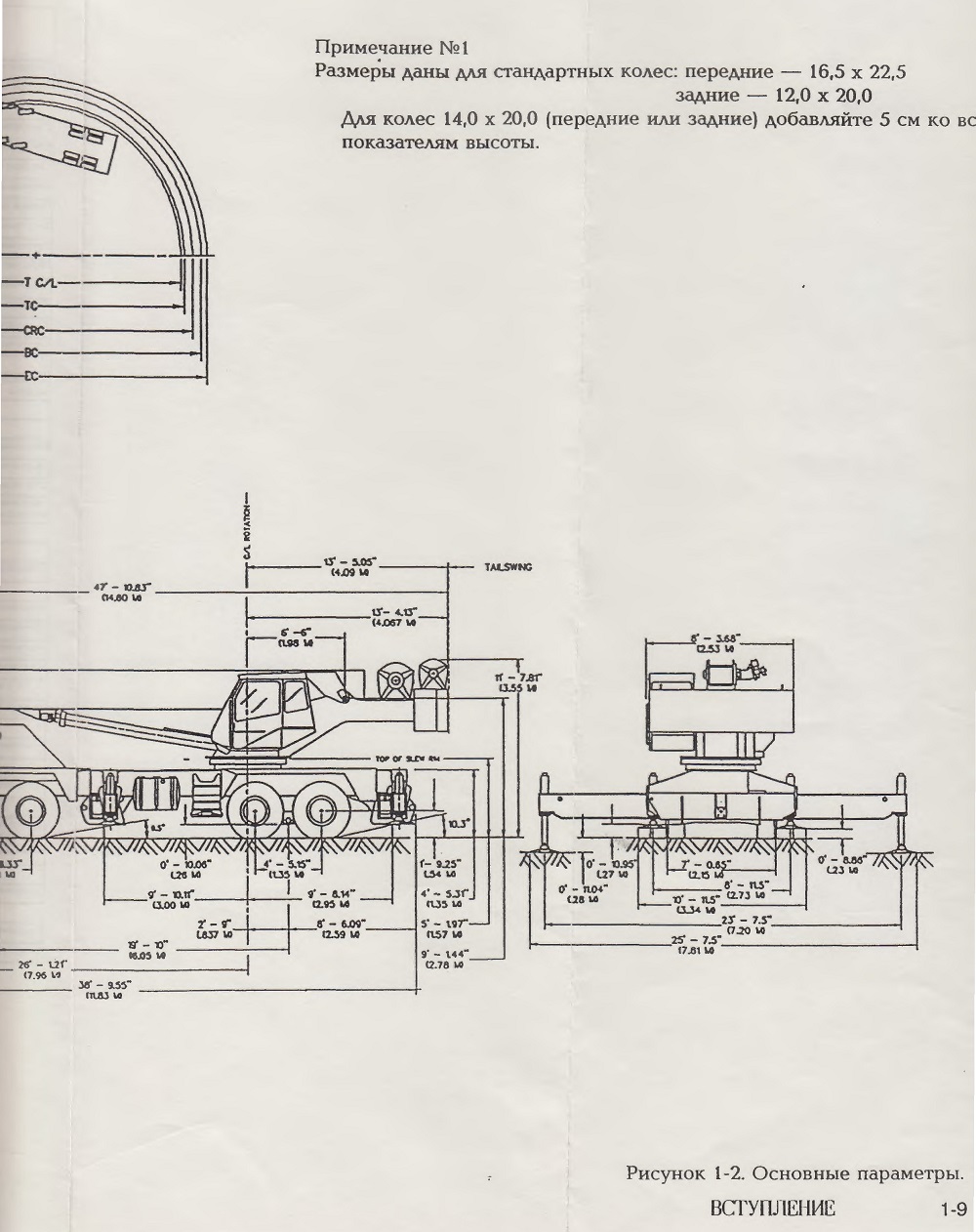

Рисунок 1-2. Основные параметры

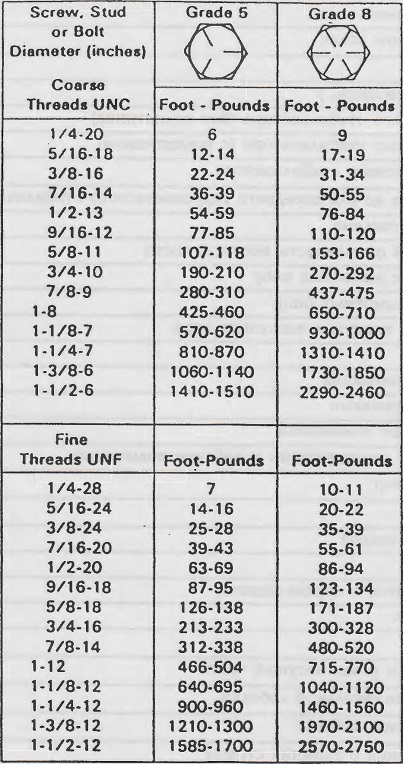

Таблица 1-2. Рекомендуемые значения затягивания нарезных соединений.

Рисунок 1-1

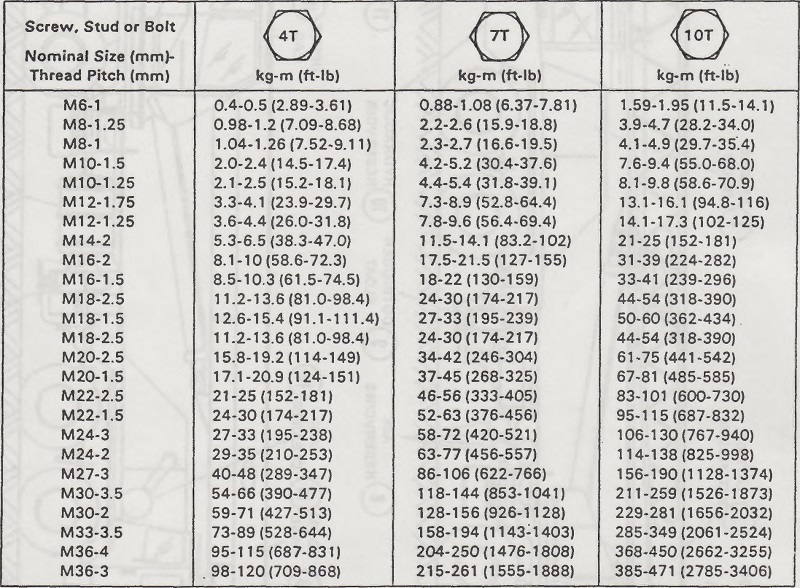

Таблица 1-1. Рекомендуемые значения затягивания ( Метрические ) нарезных соединений.

49. Задняя ось
50. Верхняя часть опорно-поворотной платформы
51. Передняя ось

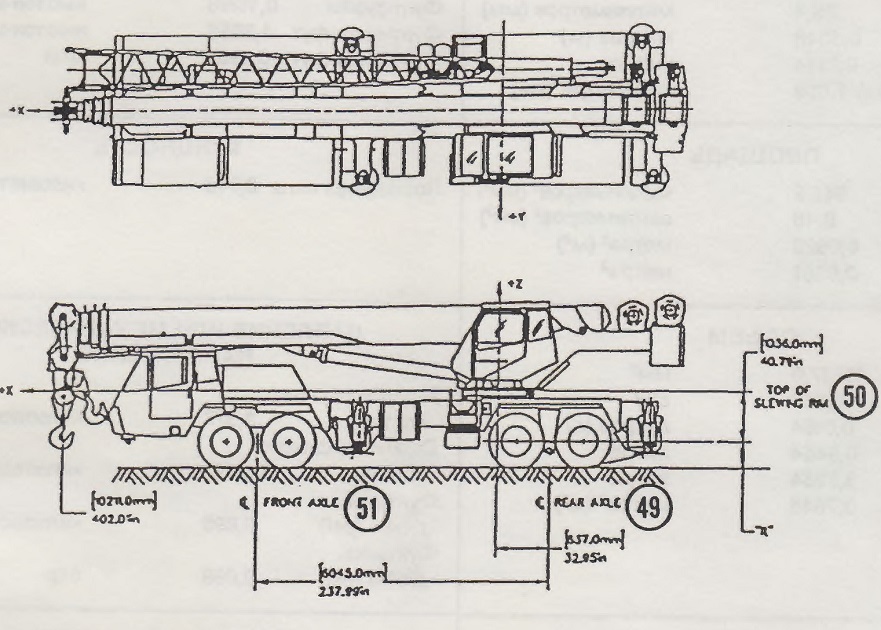

Рисунок 1-3. Схема осевых нагрузок.

Примечания:

1. Стандартное оборудование машины включает в себя:

A. Несущая часть с гидравлическими выносными опорами, опорноповоротная платформа, обогреватель, звуковая сигнализация заднего хода, огнетушитель, полные топливный и гидравлический баки.

Б. Верхняя часть с кабиной и системой управления, механизм крепления верхней и нижней частей, противовес, кожухи -1142 кг, трубопровод главной лебедки, система сигнализации предельного груза.

B. Дополнительное оборудование:

1. Стрела (38,4м) с блоками оголовка стрелы и цилиндрами подъемного устройства

2. Противовес (4082кг), включая кожух и вкладыш (2940кг)

3. Главная лебедка (модель 2081)

4. Трос главной лебедки

5. DDA 6V92T двигатель с коробкой передач (FULLER)

6. Передние и задние колеса

7. Вспомогательная лебедка или дополнительный противовес (434кг)

2. Поправки для дополнительного оборудования:

А. При замене какого-либо из установленных элементов

производите поправку в весе, равную разнице в весе между двумя элементами. Эта разница либо добавляется либо отнимается от общего веса машины, в зависимости от наличия или отсутствия знака (-).

3. Добавки к оборудованию:

А. При добавлении нового элемента оборудования (без замены его на старый) поправка в весе, равная общему весу добавочного оборудования, прибавляется к весу машины.

4. Радиус колес под нагрузкой:

А. 16,5 х 22,5 / 12,0 х 20,0 R=532 мм Б. 14,0 х 20,0 R=583 мм

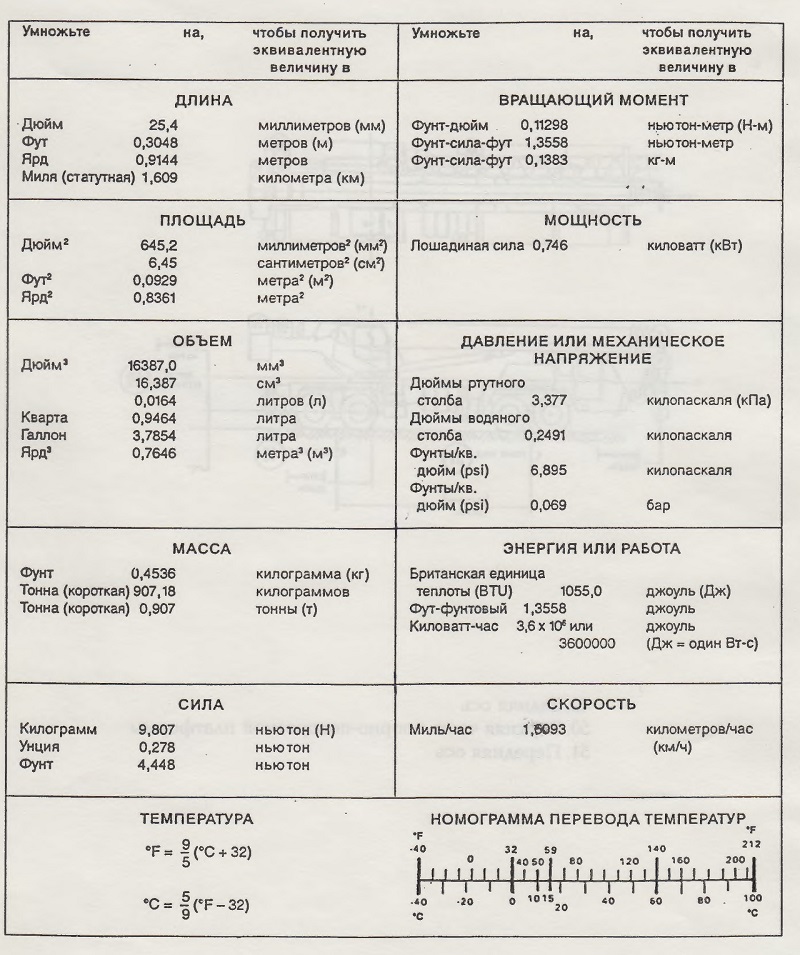

Таблица 1-3. Перевод величин в метрические.
