15. ПЕРЕЧЕНЬ БЫСТРОИЗНАШИВАЮЩИХСЯ ДЕТАЛЕЙ И ДОПУСКИ НА ИХ ИЗНОС
|
№ п/п |
Наименование и обозначение |
Куда входит |
Допуски на износ |
|
1. |
Ползун нижний передний КС-5476.340.01.005 или Ползун нижний передний КС-5476.340.01.005-01 |
Стрела КС-5576Б.340.01.000 |
Допускается износ ползуна до толщины Н=22мм от размера Н=24мм Допускается износ ползуна до толщины Н=28мм от размера Н=30мм |
|
2. |
Ползун КС-5476.340.01.060 |
Стрела КС-5576Б.340.01.000 |
Допускается износ ползуна до толщины Н=23мм от размера Н=26 -1 мм |
|
3. |
Ползун КС-5476.340.01.040 |
Стрела КС-5576Б.340.01.000 |
Допускается износ ползуна до толщины Н=15,5мм от размера Н=18 _о,5 мм |
|
4. |
Ползун КС-6476.340.01.025 |
Стрела КС-5576Б.340.01.000 |
Допускается износ ползуна до толщины Н=18 мм от размера Н=21 -i мм |
|
5. |
Канат выдвижения КС-45716-1.340.01.100 |
Стрела КС-5576Б.340.01.000 |
Допускается износ каната согласно нормам браковки, изложенным в приложении Б |
|
6. |
Канат втягивания КС-45716-1.340.01.200 |
Стрела КС-5576Б.340.01.000 |
Допускается износ каната согласно нормам браковки, изложенным в приложении Б |
Приложение А
Минимальное расстояние (в м) от основания откоса котлована (канавы) _до ближайших опор крана при ненасыпанном грунте
|
Глубина котлована (канавы), м |
Грунт |
||||
|
песчаный и гравийный |
супесчаный |
суглинистый |
глинистый |
лёссовый сухой |
|
|
1 |
1,5 |
1,25 |
1,0 |
1,0 |
1,0 |
|
2 |
3,0 |
2,4 |
2,0 |
1,5 |
2,0 |
|
3 |
4,0 |
3,6 |
3,25 |
1,75 |
2,5 |
|
4 |
5,0 |
4,4 |
4,0 |
3,0 |
3,0 |
|
5 |
6,0 |
5,3 |
4,75 |
3,5 |
3,5 |
Таблица высотной характеристики крана, оснащённого
удлинителем, опорный контур 4,1x5,8м, длина стрелы 9,9—30,7м. Работа в
зоне 230 °.
|
Рабо- чиивы- шет, м |
Длина стрелы |
|||||||||||||
|
9,9 |
11,0 |
12,0 |
14,0 |
16,7 |
18,0 |
20,0 |
22,0 |
24,0 |
26,0 |
28,0 |
30,7 |
30,7 |
||
|
3,0 |
0,8 |
|
|
|
|
|
|
|
|
|
|
|
Положение удлинителя |
|
|
3,2 |
10,7 |
1,9 |
3,8 |
5,3 |
|
|
|
|
|
|
|
|
||
|
4,0 |
10,2 |
11,5 |
12,7 |
14,9 |
17,8 |
|
|
|
|
|
|
|
0° |
О О |
|
5,0 |
9,3 |
10,8 |
12,0 |
14,4 |
17,4 |
18,9 |
21,0 |
|
|
|
|
|
|
|
|
6,0 |
8,2 |
9,9 |
11,3 |
13,8 |
16,9 |
18,4 |
20,6 |
22,8 |
|
|
|
|
|
|
|
7,0 |
6,6 |
8,7 |
10,3 |
13,0 |
16,4 |
17,9 |
20,1 |
22,3 |
24,5 |
26,7 |
|
|
|
|
|
8,0 |
3,0 |
7,0 |
9,0 |
12,1 |
15,7 |
17,3 |
19,6 |
21,9 |
24,1 |
26,3 |
28,4 |
31,3 |
|
|
|
9,0 |
|
3,7 |
7,2 |
11,0 |
14,9 |
16,6 |
19,0 |
21,3 |
23,6 |
25,8 |
28,0 |
30,9 |
|
|
|
10,0 |
|
|
3,8 |
9,6 |
13,9 |
15,7 |
18,3 |
20,7 |
23,1 |
25,3 |
27,6 |
30,5 |
|
|
|
11,0 |
|
|
|
7,7 |
12,8 |
14,8 |
17,5 |
20,0 |
22,5 |
24,8 |
27,0 |
30,0 |
|
|
|
12,0 |
|
|
|
4,0 |
11,5 |
13,7 |
16,6 |
19,3 |
21,8 |
24,2 |
26,5 |
29,6 |
|
|
|
13,0 |
|
|
|
|
9,8 |
12,3 |
15,6 |
18,4 |
21,0 |
23,5 |
25,9 |
29,0 |
37,0 |
|
|
14,0 |
|
|
|
|
7,3 |
10,7 |
14,4 |
17,4 |
20,2 |
22,8 |
25,3 |
28,5 |
36,6 |
35,7 |
|
15,0 |
|
|
|
|
|
8,4 |
12,9 |
16,3 |
19,3 |
22,0 |
24,6 |
27,9 |
36,1 |
35,2 |
|
16,0 |
|
|
|
|
|
4,1 |
11,1 |
15,0 |
18,2 |
21,1 |
23,8 |
27,2 |
35,6 |
34,7 |
|
17,0 |
|
|
|
|
|
|
8,8 |
13,5 |
17,0 |
20,0 |
22,9 |
26,4 |
35,0 |
34,1 |
|
18,0 |
|
|
|
|
|
|
4,2 |
11,6 |
15,6 |
19,0 |
21,9 |
25,6 |
34,4 |
33,5 |
|
9,0 |
|
|
|
|
|
|
|
9,1 |
14,0 |
17,7 |
20,9 |
24,7 |
33,8 |
32,8 |
|
20,0 |
|
|
|
|
|
|
|
4,3 |
12,0 |
16,0 |
19,7 |
23,7 |
33,1 |
32,1 |
|
21,0 |
|
|
|
|
|
|
|
|
9,4 |
14,5 |
18,3 |
22,7 |
32,4 |
31,4 |
|
22,0 |
|
|
|
|
|
|
|
|
4,4 |
12,5 |
16,8 |
21,5 |
31,6 |
30,5 |
|
23,0 |
|
|
|
|
|
|
|
|
|
9,7 |
15,0 |
20,2 |
30,7 |
29,7 |
|
24,0 |
|
|
|
|
|
|
|
|
|
4,5 |
12,9 |
18,7 |
29,8 |
28,7 |
|
25,0 |
|
|
|
|
|
|
|
|
|
|
10,0 |
17,0 |
|
27,7 |
|
26,0 |
|
|
|
|
|
|
|
|
|
|
4,6 |
15,0 |
|
26,6 |
|
27,0 |
|
|
|
|
|
|
|
|
|
|
|
12,6 |
|
|
1.1.1 Максимальная масса груза, с которой допускается выдвижение секций стрелы, т, миди
|
Стреловое оборудование |
Грузоподъёмность миди, т |
|
Телескопическая стрела, опоры выдвинуты выдвижение секций от 9,9 м до 16,7 м изменение вылета от 3,0 м до 8,0 м |
40% от грузовой характеристики, но не более 4,0 тонн |
|
Телескопическая стрела, опоры выдвинуты выдвижение секций свыше 16,7 м до 30,7 м изменение вылета свыше 8,0 м до 15,0 м |
40% от грузовой характеристики, но не более 1,0 тонны |
1.1.2 Максимальная масса груза, с которой допускается передвижение
стрелового самоходного крана, т
ПЕРЕДВИЖЕНИЕ КРАНА С ГРУЗОМ НА КРЮКЕ ЗАПРЕЩЕНО.
Грузовые характеристики
Таблица грузоподъемности (миди)крана КС-5576К. Опорный контур 4,1x5,8м.
Работа в зоне 230°, длина стрелы 9,9—30,7м. противовес массой 1,7т
|
Рабочий вылет, м |
Длина стрелы |
||||||||||||||
|
9,9* |
9,9 |
св.9,9 до 11,0 |
св.11, 0 до 12,0 |
св.12, 0 до 14,0 |
св.14, 0 до 16,7 |
св.16, 7 ДО 18,0 |
св.18, 0 до 20,0 |
св. 20,0 до 22,0 |
св.22, 0 до 24,0 |
св.24,0 до 26,0 |
св.26, 0 до 28,0 |
св.28, 0 до30,7 |
30,7 |
||
|
3,0 |
10,4 |
32,0 |
|
|
|
|
|
|
|
|
|
|
|
Положение удлинителя |
|
|
3,2 |
9,2 |
30,4 |
22,4 |
22,4 |
22,4 |
|
|
|
|
|
|
|
|
||
|
4,0 |
6,6 |
24,4 |
22,4 |
22,4 |
22,1 |
13,9 |
|
|
|
|
|
|
|
0° |
30° |
|
5,0 |
4,7 |
17.2 |
16,7 |
16,2 |
15,4 |
13,9 |
10,5 |
10,5 |
|
|
|
|
|
|
|
|
6,0 |
3,5 |
12,6 |
12,4 |
12,2 |
11,7 |
10,9 |
10,5 |
10,5 |
8,7 |
|
|
|
|
|
|
|
7,0 |
2,5 |
9,8 |
9,6 |
9,4 |
8,9 |
8,4 |
8,5 |
8,4 |
8,0 |
7,6 |
7,2 |
|
|
|
|
|
8,0 |
1,96 |
8,0 |
7,7 |
7,5 |
7,3 |
6,6 |
6,7 |
6,6 |
6,3 |
6,1 |
5,8 |
5,6 |
5,2 |
|
|
|
9,0 |
|
|
6,4 |
6,2 |
5,7 |
5,1 |
5,2 |
5,3 |
5,1 |
5,0 |
4,8 |
4,6 |
4,4 |
|
|
|
10,0 |
|
|
|
5,2 |
4,5 |
4,0 |
4,2 |
4,2 |
4,2 |
4,2 |
4,0 |
3,9 |
3,7 |
|
|
|
11,0 |
|
|
|
|
3,7 |
3,2 |
3,4 |
3,4 |
3,5 |
3,4 |
3,4 |
3,3 |
3,2 |
|
|
|
12,0 |
|
|
|
|
3,1 |
2,6 |
2,8 |
2,8 |
2,8 |
2,9 |
2,9 |
2,9 |
2,8 |
|
|
|
13,0 |
|
|
|
|
|
2,1 |
2,2 |
2,3 |
2,4 |
2,4 |
2,4 |
2,4 |
2,4 |
1,36 |
|
|
14,0 |
|
|
|
|
|
1,77 |
1,78 |
1,95 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
1,36 |
0,61 |
|
15,0 |
|
|
|
|
|
|
1,53 |
1,62 |
1,69 |
1,72 |
1,75 |
1,75 |
1,75 |
1,26 |
0,61 |
|
16,0 |
|
|
|
|
|
|
1,26 |
1,32 |
1,38 |
1,42 |
1,45 |
1,47 |
1,47 |
1,15 |
0,57 |
|
17,0 |
|
|
|
|
|
|
|
1,07 |
1,14 |
1,18 |
1,22 |
1,23 |
1,24 |
1,06 |
0,59 |
|
18,0 |
|
|
|
|
|
|
|
0,91 |
0,94 |
0,98 |
1,02 |
1,04 |
1,05 |
0,96 |
0,54 |
|
19,0 |
|
|
|
|
|
|
|
|
0,76 |
0,81 |
0,85 |
0,87 |
0,89 |
0,86 |
0,52 |
|
20,0 |
|
|
|
|
|
|
|
|
0,63 |
0,65 |
0,69 |
0,72 |
0,74 |
0,76 |
0,51 |
|
21,0 |
|
|
|
|
|
|
|
|
|
0,52 |
0,56 |
0,58 |
0,60 |
0,66 |
0,49 |
|
22,0 |
|
|
|
|
|
|
|
|
|
|
|
0,46 |
0,48 |
0,56 |
0,48 |
|
23,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,46 |
0,46 |
|
24,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,36 |
0,42 |
|
25,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,36 |
|
26,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0,28 |
|
27,0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кратность полиспаста |
|||||||||||||||
|
|
12 |
10 |
10 |
10 |
10 |
10 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
1 |
1 |
.* опорный контур 4,1 х 2,3
Таблица грузоподъемности крана, т, миди Рабочий сектор 230 град., кран на опорах, опорный контур 4,1 х 2,3 м, длина стрелы 9,9м, кратность грузового полиспаста п = 10. ..12
|
Рабочий вылет, м |
3,0 |
3,2 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
|
Груз, т (миди) |
10,4 |
9,2 |
6,6 |
4,7 |
3,5 |
2,5 |
1,96 |

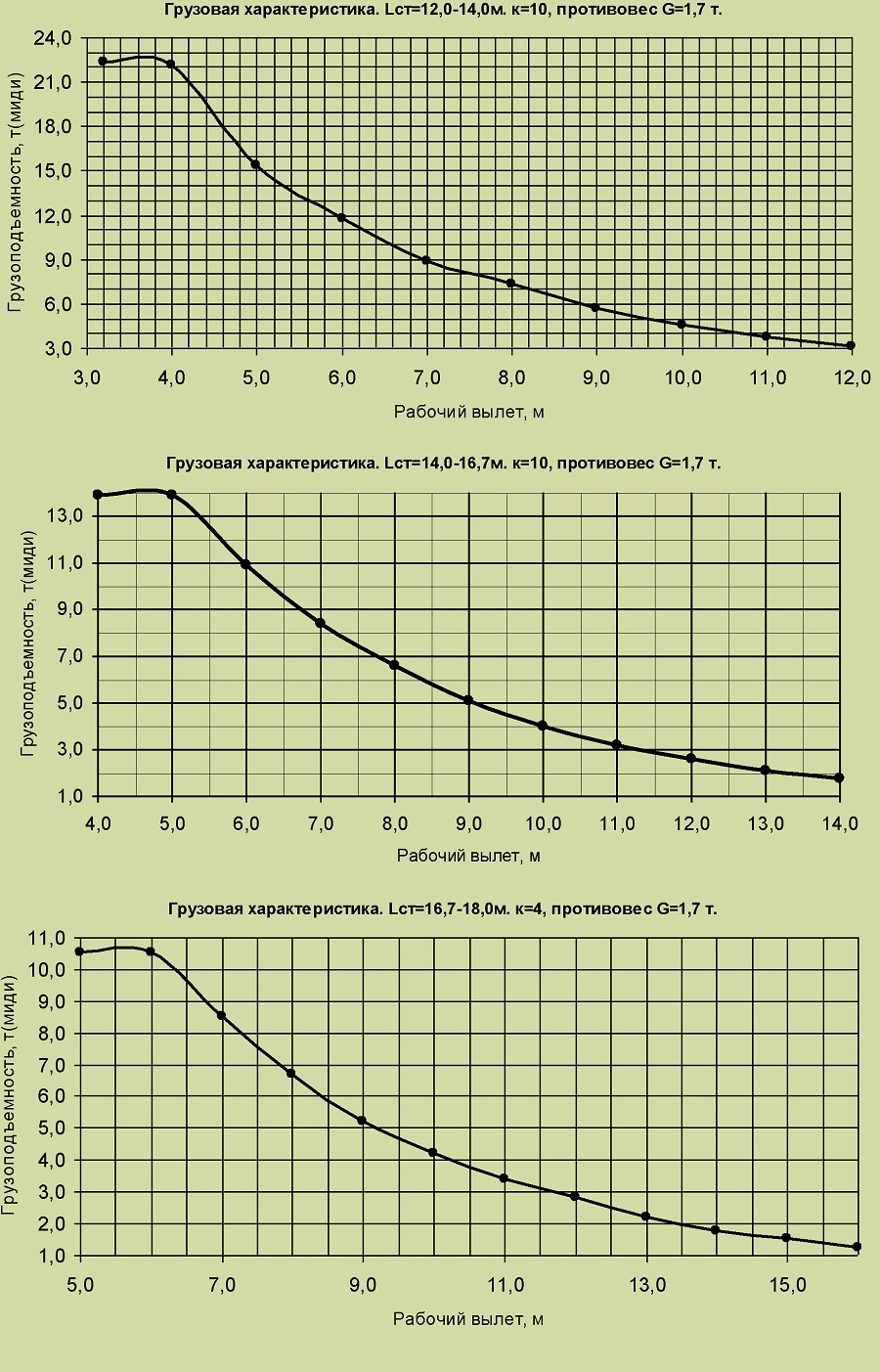

Грузовая характеристика

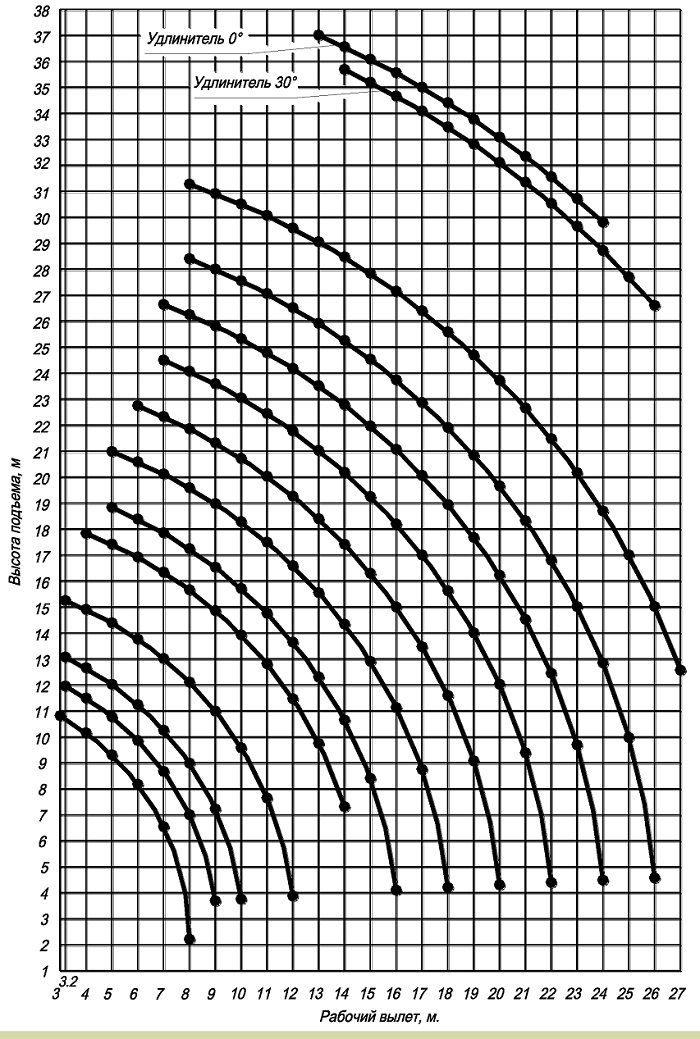

Высотная характеристика
Грузовые характеристики крана КС-5576К. Масса
противовеса - 4200 кг.
Зона работы - 230
Таблица грузоподъемности (миди)крана КС-5576К . Опорный контур 4,1x5,8м.
Работа в зоне 240°, длина стрелы 9,9—30,7м. противовес массой 4,2т.
|
Рабочий вылет, м |
Длина стрелы |
||||||||||||||
|
9,9 |
9,9 |
св.9,9 до 11,0 |
св.11, 0 до 12,0 |
св.12, 0 до 14,0 |
св.14, 0 до 16,7 |
св.16, 7 ДО 18,0 |
св.18, 0 до 20,0 |
св. 20,0 до 22,0 |
св.22, 0 до 24,0 |
св.24,0 до 26,0 |
св.26, 0 до 28,0 |
св.28, 0 до30,7 |
30,7 |
||
|
3,0 |
14,6 |
32,0 |
|
|
|
|
|
|
|
|
|
|
|
Положение удлинителя |
|
|
3,2 |
13,3 |
30,4 |
22,4 |
22,4 |
22,4 |
|
|
|
|
|
|
|
|
||
|
4,0 |
9,4 |
24,4 |
22,4 |
22,4 |
22,4 |
13,9 |
|
|
|
|
|
|
|
0° |
30° |
|
5,0 |
6,9 |
19,6 |
19,6 |
19,6 |
18,8 |
13,9 |
10,5 |
10,5 |
|
|
|
|
|
|
|
|
6,0 |
5,3 |
15,3 |
15,2 |
14,9 |
14,3 |
13,5 |
10,5 |
10,5 |
8,7 |
|
|
|
|
|
|
|
7,0 |
4,1 |
12,0 |
11,8 |
11,7 |
11,3 |
10,8 |
10,5 |
10,5 |
8,7 |
8,7 |
8,2 |
|
|
|
|
|
8,0 |
3,3 |
9,8 |
9,5 |
9,4 |
9,0 |
8,5 |
8,6 |
8,6 |
8,5 |
8,4 |
8,2 |
7,0 |
5,5 |
|
|
|
9,0 |
|
|
8,0 |
7,8 |
7,6 |
7,2 |
7,3 |
7,3 |
7,2 |
7,2 |
7,1 |
6,9 |
5,5 |
|
|
|
10,0 |
|
|
|
6,6 |
6,3 |
6,1 |
6,2 |
6,3 |
6,2 |
6,2 |
6,1 |
5,9 |
5,5 |
|
|
|
11,0 |
|
|
|
|
5,4 |
5,2 |
5,4 |
5,4 |
5,4 |
5,4 |
5,3 |
5,1 |
4,9 |
|
|
|
12,0 |
|
|
|
|
4,7 |
4,4 |
4,6 |
4,7 |
4,7 |
4,7 |
4,6 |
4,5 |
4,4 |
|
|
|
13,0 |
|
|
|
|
|
3,8 |
3,9 |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 |
3,8 |
1,36 |
|
|
14,0 |
|
|
|
|
|
3,3 |
3,4 |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
3,4 |
1,36 |
0,61 |
|
15,0 |
|
|
|
|
|
|
3,0 |
3,0 |
3,0 |
3,0 |
3,1 |
3,1 |
3,0 |
1,26 |
0,61 |
|
16,0 |
|
|
|
|
|
|
3,3 |
2,6 |
2,6 |
2,7 |
2,7 |
2,7 |
2,7 |
1,15 |
0,57 |
|
17,0 |
|
|
|
|
|
|
|
2,3 |
2,3 |
2,3 |
2,4 |
2,4 |
2,4 |
1,06 |
0,59 |
|
18,0 |
|
|
|
|
|
|
|
2,1 |
2,0 |
2,1 |
2,1 |
2,1 |
2,1 |
0,96 |
0,54 |
|
19,0 |
|
|
|
|
|
|
|
|
1,85 |
1,89 |
1,89 |
1,92 |
1,92 |
0,86 |
0,52 |
|
20,0 |
|
|
|
|
|
|
|
|
1,68 |
1,67 |
1,7 |
1,7 |
1,71 |
0,76 |
0,51 |
|
21,0 |
|
|
|
|
|
|
|
|
|
1,46 |
1,48 |
1,48 |
1,53 |
0,66 |
0,49 |
|
22,0 |
|
|
|
|
|
|
|
|
|
1,33 |
1,32 |
1,33 |
1,33 |
0,56 |
0,48 |
|
23,0 |
|
|
|
|
|
|
|
|
|
|
1,17 |
1,18 |
1,2 |
0,46 |
0,46 |
|
24,0 |
|
|
|
|
|
|
|
|
|
|
1,07 |
1,05 |
1,06 |
0,36 |
0,42 |
|
25,0 |
|
|
|
|
|
|
|
|
|
|
|
0,94 |
0,94 |
|
0,39 |
|
26,0 |
|
|
|
|
|
|
|
|
|
|
|
0,86 |
0,83 |
|
0,36 |
|
27,0 |
|
|
|
|
|
|
|
|
|
|
|
|
0,75 |
|
|
|
Кратность полиспаста |
|||||||||||||||
|
|
12 |
12 |
10 |
10 |
10 |
10 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
1 |
1 |
