Автокран Ивановец КС-5576К. Руководство - часть 13
7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ КРАНА
Автомобильный кран должен эксплуатироваться в соответствии с режимом,
указанным в паспорте, и требованиями настоящей инструкции.
Эксплуатирующая организация должна обеспечить постоянное содержание
крана в исправном состоянии путем организации своевременного и
качественного обслуживания, ремонта и технического освидетельствования.
К работе на кране допускается машинист, имеющий удостоверение машиниста
крана и удостоверение на право управления автомобилем. Он должен в
совершенстве знать устройство, технические возможности, правила
эксплуатации крана и автомобиля, знать правила техники безопасности при
работе, ремонте и обслуживании автокрана, знать и строго соблюдать сроки
и порядок проведения технического обслуживания крана и автомобиля.
Машинист крана является лицом, ответственным за сохранность и
техническое состояние крана.
Машинист крана обязан:
- управлять краном во время работы и при транспортировке;
- наблюдать за состоянием агрегатов и механизмов крана, за показаниями
контрольных приборов и своевременно устранять обнаруженные
неисправности;
- своевременно проводить контрольные осмотры и техническое обслуживание;
- соблюдать правила техники безопасности, изложенные в "Правилах
устройства и безопасной эксплуатации грузоподъёмных кранов" и данной
инструкции.
7.1 Приёмка крана и введение его в эксплуатацию
При доставке крана с завода железнодорожным (водным) транспортом
грузовой скоростью необходимо принять его от железной дороги (водного
пути) в соответствии с требованиями транспортных уставов (кодексов):
- проверить прибывший кран на соответствие документам (накладной);
- проверить наличие и исправность пломб на кране;
- проверить наружным осмотром исправность (целостность) стекол кабин
водителя и крановщика и комплектность крана по описи (приклеивается к
боковому стеклу кабины водителя изнутри).
В случае обнаружения неисправностей крана, несоответствия записям в
документах (недостача), отсутствия или повреждения пломб и т.п.
необходимо требовать от транспортных органов составления коммерческого
акта фактической недостачи или повреждения крана.
Претензии на недостачу, повреждения и т.п. не принятого от транспортных
органов крана заводом не рассматриваются.
Приёмка крана и пуск его в эксплуатацию производится на основании
действующего законодательства.
7.2 Особенности эксплуатации крана
Запрещается работа крана без установки его на выносные опоры
Запрещается применение рабочих жидкостей, не рекомендованных настоящей
инструкцией. Для заливки в гидросистему следует применять жидкости,
указанные в настоящей инструкции.
Запрещается работа крана при наличии течи через соединения и уплотнения.
Необходимо следить за уровнем рабочей жидкости в баке. Особое внимание
следует обратить на крепление всасывающего шланга, во избежание подсоса
воздуха. При наличии признаков эмульсирования рабочей жидкости воздухом
работу крана прекратить немедленно.
При крановой работе необходимо систематически наблюдать за показаниями
контрольно-измерительных приборов, находящихся на пульте управления в
кабине машиниста.
Допускается работа при следующих показаниях приборов:
- давление на манометре низкого давления до 0,3 МПа (3 кгс/см2)
- давление на манометре высокого давления до 20 МПа (200 кгс/см2).
При увеличении давления в сливной магистрали выше 0,3 МПа (3 кгс/см2)
необходимо заменить фильтрующие элементы.
При низкой температуре окружающей среды гидросистему необходимо прогреть
при холостой работе насосов на минимальных оборотах двигателя и
минимальном давлении.
При работе подпятники опор должны быть зафиксированы на штоках
гидроцилиндров.
При работе с удлинителем все секции стрелы должны быть выдвинуты
полностью, иначе система ОНК-140 блокирует работу крана.
7.3 Указания мер безопасности
Для обеспечения безопасных методов ведения работ машинист, стропальщик и
прочий обслуживающий персонал обязан строго соблюдать правила техники
безопасности, руководствуясь настоящей инструкцией.
Для работы в качестве стропальщика могут допускаться другие рабочие
(такелажники, монтажники и т.п.) обученные по профессии,
квалификационной характеристикой которой предусмотрено выполнение работ
по строплению грузов.
При работе крана вблизи ЛЭП необходимо задать при помощи клавиатуры
системы ОНК-140 встроенные ограничения типа "ПОТОЛОК", "СТЕНА", "ПРАВЫЙ
УГОЛ" и (или) "ЛЕВЫЙ УГОЛ", так чтобы обеспечивалось безопасное
расстояние от оголовка стрелы и наиболее выступающей части груза или
крана до ближайшего провода, указанное в наряде-допуске. После установки
этих ограничений необходимо без груза проверить срабатывание заданных
ограничений и при необходимости внести корректировку.
Обращаем внимание на то, что устанавливаемые на кране приборы
безопасности способствуют повышению безопасности работы вблизи ЛЭП при
условии их исправного состояния и правильного пользования ими.
Они являются дополнительным средством по обеспечению безопасности работы
вблизи ЛЭП и в стеснённых условиях и, поэтому, с машиниста крана не
снимается ответственность за обеспечение безопасной работы крана
согласно наряда-допуска.
7.3.1 Общие положения
К работе может быть допущен только исправный кран, зарегистрированный в
органах Госгортехнадзора и имеющий разрешение на его пуск и
эксплуатацию.
Лица, не имеющие соответствующей квалификации и не прошедшие инструктаж
по технике безопасности, к работе не допускаются.
Машинист крана и стропальщики должны знать условную сигнализацию и массу
поднимаемого груза, а также соответствие его массы грузоподъёмности
(миди) крана при данном вылете и с данным рабочим оборудованием. Во
избежание несчастных случаев работа машиниста и стропальщика должна быть
строго согласо-
Машинист крана обязан внимательно следить за работой стропальщика.
7.3.2 Правила техники безопасности при работе крана
Перед началом работы машинист крана должен внимательно осмотреть кран,
тщательно проверить крюк, его обойму, стальной канат, механизм подъёма и
убедится в полной исправности крана.
При работе в вечернее и ночное время место работы крана должно быть
хорошо освещено.
При работе крана вблизи ЛЭП необходимо руководствоваться действующими
правилами и инструкцией по технике безопасности. Оформление
наряда-допуска для крановщика обязательно.
Для работы кран должен быть установлен на горизонтальной площадке, уклон
которой должен быть не более 3 град. Горизонтальное положение крана при
установке его на выносные опоры контролируется по креномеру,
установленному на опорной раме, а в процессе работы контролируется
креномером, установленным в кабине машиниста.
Установка крана для работы на свеженасыпанном, не утрамбованном грунте,
а также на площадке с уклоном более Зград. не допускается.
Устанавливать кран на краю откоса или канавы можно только при соблюдении
расстояния от основания откоса или канавы до ближайшей опоры крана не
менее указанного в Правилах Госгортехнадзора (см. Прил.№1).
Во избежание опрокидывания крана необходимо убедится в правильности
установки опор и наличии зазора 150...200 мм между шинами и грунтом.
Телескопирование груза стрелой допускается только на полностью
выдвинутых и установленных опорах.
Запрещается работа крана:
- без проверки работоспособности ограничителя нагрузки крана ОНК140;
- с неисправным звуковым сигналом и другими приборами безопасности;
- если угол наклона крана после вывешивания на опорах превышает 0,5
град;
- в закрытых не вентилируемых помещениях (из-за загазованности воздуха);
- в ночное и вечернее время без электрического освещения;
- при скорости ветра на высоте 10 м, превышающей 15 м/с;
- если температура воздуха ниже минус 40 град, и выше плюс 40 град.
При подъёме груза, машинист должен проверить устойчивость крана,
правильность закрепления груза и надежность действия тормозов путем
предварительного поднятиягруза на высоту 0,1 -0,2 м.
Груз, подвешиваемый к крюку крана, должен быть прочно и надежно обвязан
стропами надлежащей прочности и такой длины, чтобы угол между их ветвями
при подвеске на крюк был не более 90 град.
В случае, если груз имеет острые выступы или резкие
переходы, необходимо между стропами и грузом помещать прокладки из
дерева или мешковины.
Если на поднимаемом грузе имеются какие-либо незакрепленные части,
необходимо их снять или надежно закрепить.
Узлы и петли в стропах поправлять с помощью лома, металлического стержня
или другого приспособления при опущенном грузе.
Запрещается отрывать краном груз, примерзший или закопанный в грунт.
Запрещается поднимать груз, находящийся в неустойчивом положении, а
также подтягивать груз крюком со стороны или передвигать вагоны,
платформы, тележки при косом натяжении канатов. Груз надо подвешивать и
поднимать строго вертикально.
Во время работы машинист обязан:
- перед выполнением рабочей операции давать сигнал предупреждения;
- поднимать груз по сигналу стропальщика;
- не допускать раскачивания груза (стропальщику разрешается удерживать
груз от раскачивания растяжками, находясь при этом на безопасном
расстоянии);
- во время перерыва в работе груз и стрелу необходимо опустить,
двигатель заглушить;
- при возникновении каких-либо неисправностей, а также при выходе из
строя какого-либо прибора безопасности, груз опустить и работу
прекратить.
Во время работы запрещается:
- поднимать груз, вес которого превышает номинальный для данного вылета;
- допускать к зацепке и обвязке груза посторонних лиц;
- пребывание на кране посторонних лиц;
- иметь на кране посторонние предметы, весь необходимый инструмент
должен быть уложен в
предназначенных для него местах;
- производить какие-либо работы по ремонту, регулировке или
обслуживанию.
При передвижении крана необходимо выполнять указания, изложенные в
руководстве по эксплуатации шасси.
При передвижении крана на строительной площадке стрела и выносные опоры
должны быть установлены в транспортное положение.
При передвижении крана запрещается: находиться кабине машиниста;
Передвижение с выдвинутыми секциями стрелы категорически запрещается.

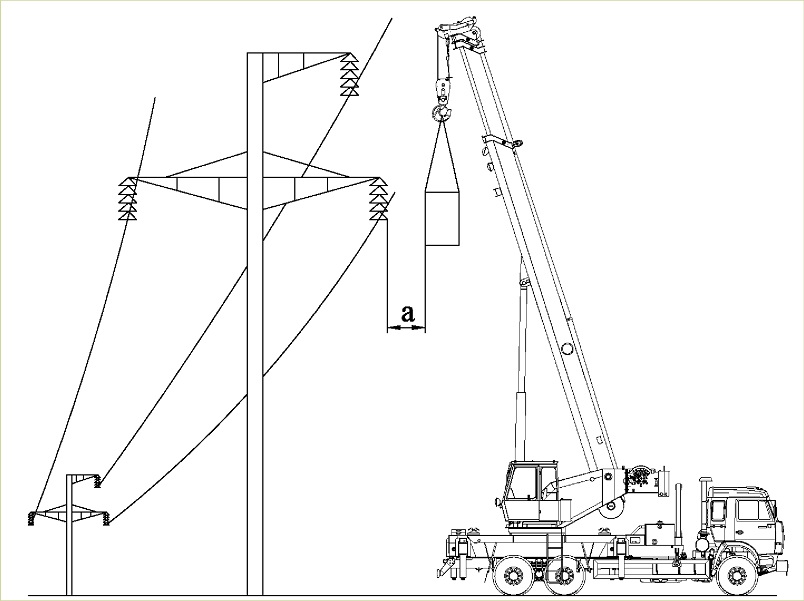

7.3.3 Меры безопасности при производстве работ
краном вблизи линий электропередачи
Производство строительно-монтажных, погрузочно-разгрузочных и других
работ краном вблизи воздушных линий электропередачи связано с повышенной
опасностью.
Известно, что при соприкосновении металлоконструкций или канатов крана с
проводами линии электропередачи возникает опасность поражения людей
электрическим током.
Анализ травматизма показывает, что большое количество несчастных случаев
происходит вследствие поражения людей электрическим током при работе
крана вблизи линий электропередачи.
Имели место случаи поражения рабочим током даже тогда, когда стрела
крана не коснулась провода линии электропередачи, но находилась на
недопустимо близком расстоянии от него (0,5-1,2м) или же когда человек
находился на определенном расстоянии от крана, так как в этом случае
действует шаговое напряжение.
Напряжение действует на организм человека в зоне растекания
электрического тока при замыкании фаз на землю. Это происходит в том
случае, когда стрела крана касается провода линии электропередачи, а
выносные опоры опущены на землю. В этом случае шаговое напряжение
рассчитывается по формуле Um= U2 -U1 где U1 и U2 - напряжение в точках
нахождения ног человека. Чем шире тем выше будет шаговое напряжение,
которое может стать опасным. При удалении от центра замыкания на землю
шаговое напряжение уменьшается. Если на расстоянии 1м от центра шаговое
напряжение составляет 68% от полного напряжения, то на расстоянии 20 м
оно приближается к нулю. Шаговое напряжение менее 42В не представляет
опасности.
Существующими правилами безопасности и инструкциями регламентируется
порядок установки и работы крана вблизи линий электропередачи, при
соблюдении которого обеспечивается безопасность труда.
Согласно Правилам устройства и безопасной эксплуатации грузоподъемных
кранов производство работ краном на расстоянии менее 30м от подъемной
выдвижной части крана в любом ее положении, а так же от груза до
вертикальной плоскости, образуемой проекцией на землю ближайшего провода
находящейся под напряжением 42 В и более воздушной линии электропередачи
(Рисунок 49), должно производиться по наряду-допуску, определяющему
безопасные условия.
Порядок организации производства работ вблизи линий электропередачи,
выдачи наряда-допуска (форма прилагается) и инструктажа рабочих должен
устанавливаться приказом владельца крана (форма прилагается).
Условия безопасности, указываемые в наряде-допуске, должны
соответствовать требованиям ГОСТ 12.1.013-78. Время действия
наряда-допуска определяется организацией, выдавшей наряд.
В наряде-допуске следует указывать наименование организации,
производящей работы, должность, имя и отчество ответственного лица,
адрес и наименование объекта, напряжение в линии электропередачи,
наимено-
вание организации-владельца линии, номер и дату
разрешения владельца линии на производство работ в охранной зоне, а
также краткое содержание условий производств работ, допустимое
расстояние по горизонтали между ближайшим проводом и крайней точкой
крана, фамилию, имя и отчество инструктируемого, номер его
удостоверения, краткое содержание инструктажа о порядке работы вблизи
линии электропередачи, подпись проходившего инструктаж, подпись лица,
ответственного за производство работ краном, проводившего инструктаж,
наименование грузоподъемных механизмов (тип, регистрационный номер,
максимальный и минимальный вылет в метрах), вид выполняемых работ, время
начала и окончания работ.
Продолжительность действия наряда-допуска следует указывать на все время
выполнения работ вблизи линии электропередачи, но не более 1 мес. Для
продолжения работ по истечении срока наряд-допуск должен быть
переоформлен.
Оператору (машинисту) запрещается самовольная установка крана для работы
вблизи линии электропередачи, о чем делается запись в путевом листе.
Работа крана вблизи линии электропередачи должна производиться под
непосредственным руководством лица, ответственного за безопасное
производство работ краном, которое также должно указать оператору
(машинисту) место установки крана обеспечить выполнение предусмотренных
нарядом-допуском условий работы и произвести запись в вахтенном журнале
о разрешении работы.
При производстве работ в охранной зоне линии электропередачи или в
пределах, установленных Правилами охраны высоковольтных электрических
сетей, наряд-допуск может быть выдан только при наличии разрешения
организации, эксплуатирующей линию электропередачи.
При работе крана на действующих электростанциях, подстанциях и линиях
электропередачи, если работы с применением крана ведутся персоналом,
эксплуатирующим электроустановки, а операторы (машинисты) находятся в
штате энергопредприятия, наряд-допуск на работу вблизи находящихся под
напряжением проводов и оборудования выдается в порядке, установленном
отраслевыми нормами.
Операторам (машинистам) крана запрещается:
- устанавливать кран вблизи проводов воздушной линии электропередачи без
наряда-допуска и в отсутствие лица, ответственного за безопасное
производство работ краном;
- начинать работу, если ответственный за безопасное производство работ
не проверил место установки крана или не сделал в вахтенном журнале
запись: "Установку крана на указанном мною месте проверил. Работу
разрешаю". Такая запись должна быть сделана до подъема стрелы крана в
рабочее положение.
Установка крана и производство работ вблизи линии электропередачи по
наряду-допуску могут быть разрешены при условии, что расстояние по
воздуху от подъемной или выдвижной части крана, а также от поднимаемого
груза в любом их положении (при наибольшем подъеме или вылете стрелы) до
ближайшего провода линии, находящегося под напряжением, составляет:
- при напряжении от 1 до 20 кВ - не менее 2м
- при напряжении от 35 до 110 кВ - не менее 4м
- при напряжении от 150 до 220 кВ - не менее 5м
- при напряжении до 330 кВ - не менее 6м
- при напряжении от 500 до 750 кВ - не менее 9м
В случае производственной необходимости, если невозможно выдержать
указанное расстояние, работа краном в запретной зоне может производиться
при отключенной линии электропередачи, для чего лицо, подписывающее
наряд-допуск, дает владельцу линии письменную заявку на отключение с
указанием времени отключения и, получив письменное разрешение (линия
отключена), выдает наряд-допуск на производство работ.
При производстве работ краном под не отключенными контактными проводами
городского транспорта необходимо обеспечить установку ограничителя
(местного упора) так, чтобы расстояние между стрелой крана и контактными
проводами составляло не менее 1м. В этом случае также оформляется
наряд-допуск.
Если при работе крана работающий прикоснулся к токоведущим частям,
необходимо, прежде всего, освободить его от действия электрического
тока. При этом следует иметь в виду, что прикасаться к человеку,
находящемуся под током, без принятия надлежащих мер предосторожности
опасно для жизни. Поэтому первое действие оказывающего помощь - как
можно быстрее отключить линию электропередачи.
Если ее отключить невозможно, то необходимо отделить пострадавшего от
токоведущих частей.
Для отделения пострадавшего от токоведущих частей или провода с
напряжением до 1 кВ следует пользоваться резиновыми перчатками,
пеньковым канатом, палкой, доской или каким-либо сухим диэлектрическим
предметом. Использование для этих целей металлических или мокрых
предметов не допускается. Для отделения пострадавшего от токоведущих
частей можно взяться за одежду (если она сухая и отстает от тела
пострадавшего).
Оттаскивая пострадавшего за ноги, не следует касаться его обуви без
хорошей изоляции своих рук. Для изоляции рук оказывающий помощь должен
надеть диэлектрические перчатки или обмотать себе руки шарфом, надеть на
руки суконную фуражку (шапку), опустить на руки рукав пальто или встать
на сухую доску.
При отделении пострадавшего от токоведущих частей действовать следует по
возможности одной рукой. Для отделения пострадавшего от токоведущих
частей, находящихся под высоким напряжением (свыше 1 кВ), следует надеть
диэлектрические перчатки и боты и действовать штангой или клещами с
изолированными ручками.
Рисунок 49 Схема установки крана вблизи линий электропередач
а - безопасное расстояние, указываемое в наряде-допуске
Форма наряда-допуска на производство работ
краном вблизи воздушной линии электропередачи
(наименование предприятия и ведомства)
Наряд-допуск №_
Наряд выдается на производство работ на расстоянии менее 30 м от
крайнего провода линии электропередачи напряжением более 42 В
1. Кранощиу_
(фамилия, имя, отчество)
(тип крана, регистрационный номер)
2.Выделенного для работы__
(организация, выделившая кран)
3 .На участке__
(организация, которой выдан кран, место производства работ, строительная
площадка, склад, цех)
4.Напряжение линии электропередачи__
5.Условияработ ы__
(необходимость снятия напряжения с линии электропередачи, наименьшее
допускаемое при работе крана расстояние по горизонтали от крайнего
провода до ближайших частей крана, способ перемещения груза и другие
меры безопасности)
6.Условия передвижения крана_
(положение стрелы и другие меры
безопасности)
7.Начало работы_ч_мин.
8.Конец работы_ч_
9.0тветственный за безопасное производство работ
(должность, фамилия, имя, отчество, дата и номер приказа
о назначении)
10. Стропальщик_
(фамилия, имя, отчество)
номер удостоверения, дата последней проверки знаний)
П.Разрешение на работу крана в охранной зоне__
(организация, выдавшая разрешение, номер и дата разрешения)
12.Наряд выдал главный инженер (энергетик)__
(организация, подпись)
13.Необходимые меры безопасности, указанные в п.5, выполнены_
Лицо, ответственное за безопасное производство
работ
200 г.
(подпись)
14.Инструктаж получил крановщик_
(подпись)
" " 200 г.
Примечания: 1.Наряд выписывается в двух экземплярах: первый выдается
крановщику, второй хранится у производителя работ.
2.П. 11 заполняется в случае работы крана в охранной зоне линии
электропередачи.
3. К воздушным линиям электропередачи относятся также ответвления от
них.
4.Работы вблизи линии электропередачи выполняются в присутствии и под
руководством лица, ответственного за безопасное перемещение грузов
кранами.
7.3.4 Правила техники безопасности при
обслуживании и ремонте крана
Для обеспечения безопасных условий труда при текущем ремонте крана
предприятия, эксплуатирующие краны, должны создавать ремонтные службы.
Производственный персонал, производящий ремонт крана и его обслуживание,
должен знать конструкцию крана, общепринятые правила по технике
безопасности и указания мер безопасности, изложенные в настоящей
инструкции, периодически инструктироваться и проверяться по вопросам
техники безопасности, в том числе по умению оказывать практическую
помощь пострадавшему.
С этой целью назначаются лица, ответственные за безопасность ремонта и
испытаний крана, организуется обеспечение персонала производственными
инструкциями, определяется порядок и периодичность проверки знаний по
технике безопасности.
При ремонтных работах и обслуживании крана следует пользоваться только
исправным инструментом и в соответствии с его назначением. Применение
удлинителей к гаечным ключам, а также сжатого воздуха при разборке
изделий гидравлики и пневматики запрещается.
При проведении работ по техническому обслуживанию или ремонту крана
стрела должна быть опущена на стойку стрелы или специальные подставки
(козлы).
Перед разборкой все составные части, которые могут прийти в движение под
воздействием силы тяжести, нажатия пружин и прочее, привести в
положения, обеспечивающие безопасное ведение работ.
При осмотре работающего крана запрещается касаться открытых вращающихся
частей, производить крепежные работы, смазку, регулировку, осмотр
канатов.
Обслуживание крана производить только при неработающем двигателе шасси и
отключенных аккумуляторных батареях кнопкой "масса".
Регулировку и ремонт грузовой лебёдки производить только при ослабленных
грузовых канатах.
При демонтаже и монтаже гидрооборудования необходимо руководствоваться
ГОСТ 12.2.086-83 "Гидроприводы объёмные и системы смазочные. Общие
требования безопасности к монтажу, испытаниям и эксплуатации".
Перед демонтажом гидросистемы необходимо разгрузить гидросистему от
давления, т.е. опустить груз на землю, втянуть полностью секции стрелы,
опустить стрелу и установить её в транспортное положение, остановить
двигатель, отключить аккумуляторные батареи, снять давление в
пневмогидроаккумуляторе.
Снятые с крана сборочные единицы устанавливать так, чтобы было исключено
их самопроизвольное опрокидывание.
При ремонтных работах для освещения пользоваться переносной лампой
напряжением не более 24В.
Ремонт и настройку приборов безопасности и гидроузлов имеют право
проводить аттестованные специалисты, а 0НК-140 - при наличии
соответствующей записи в удостоверении наладчика.
Сварка трубопроводов и других деталей гидросистемы, предназначенных для
работы под давлением, должна производиться сварщиком, имеющим
удостоверение на право выполнения подобных работ.
Сварка трубопроводов должна производиться только после очистки их от
масла.
7.3.5 Правила пожарной безопасности
При работе крана с огнеопасными грузами или при нахождении крана на
территории, опасной в пожарном отношении, машинист обязан предупредить
об этом обслуживающий персонал, запретить курить и пользоваться открытым
огнем и не допускать искрообразования.
Машинист обязан:
- не допускать присутствия легковоспламеняющихся веществ и предметов у
выхлопной трубы;
- следить за состоянием трубопроводов и вовремя устранять течи и
пропуски горючего, рабочей жидкости и смазочных масел;
- устанавливать наблюдение и соблюдать меры предосторожности при
проведении сварочных работ.
При работе, техническом обслуживании и ремонте
крана необходимо иметь в наличии противопожарный инвентарь.
При возникновении пожара необходимо выключить механизмы крана,
остановить двигатель и отключить аккумуляторные батареи кнопкой "масса".
При тушении пожара применять только углекислотные огнетушители.
Пуск крана в работу после ликвидации пожара возможен лишь после очистки,
просушки и проверки всего оборудования и электропроводки.
7.3.6 Требования к рабочей площадке
Рабочая площадка должна обеспечивать возможность размещения и правильной
работы крана, а также взаимодействующих с ним транспортных средств и
других агрегатов.
К рабочей площадке предъявляются следующие требования:
- уклон рабочей площадки должен быть таким, чтобы при полном
использовании хода гидроцилиндров опор опорная рама крана имела крен не
более 1,5%;
- размеры рабочей площадки для установки крана, без учета других машин
(объектов), должны быть не менее 7x15м;
- рабочая площадка должна допускать установку крана, быть ровной, иметь
твердое покрытие и должна быть очищена от снега под пятами и
используемыми клетками под опоры;
- площадка в местах установки опор подставок крана не должна иметь
пустот и местных неровностей.
Прочность грунта при работе крана на опорах должна допускать удельное
давление 0,6 МПа (6кг/см2).
Допустимые удельные давления некоторых грунтов в МПа (кг/см2)
- слабая мокрая глина, рыхлый песок, пашня.....0,3-0,5 ( 3 - 5);
- крупный слежавшийся песок, влажная глина.....0,6-0,8 ( 6 - 8);
- плотная глина...............................0,8-1,2 ( 8 - 12);
- мергель.....................................1,0 -1,5 (10 - 15);
Работа крана с номинальными грузами, согласно грузовой характеристики,
без установки подкладок
под подпятники выносных опор разрешается только на площадке с бетонным
или другим искусственным по-
крытием допускающим удельное давление не менее - 2,0 МПа(20 кг/ см2).
Для тех же условий, при установке подпятников опор на подкладки (Рисунок
50), которые поставляются с краном, допускается работа на грунтах с
удельным давлением 0,6 - 1,5 МПа (6 - 15 кг/кв.см).
Для работы на грунтах с удельным давлением 0,3 - 0,5 МПа (3 - 5 кг/см2)
при установке подпятников на шпальные клетки, применяются брусья,
размеры которых, мм
- верхний ряд состоит из четырёх брусьев 100 х 200 х 1200
- нижний ряд состоит из шести брусьев 100 х 200 х 1200
Материал брусьев по прочности должны быть не менее прочности дерева
хвойных пород.
Рисунок 50 Подкладка
содержание .. 11 12 13 14 ..
