13.2 Техническое освидетельствование крана
13.2.1 Общие условия
Техническое освидетельствование имеет целью установить, что:
- кран соответствует Правилам Ростехнадзора и паспортным данным;
- кран находится в исправном состоянии, обеспечивающим его безопасную
работу;
- организация надзора и обслуживания крана соответствует требованиям
Правил Ростехнадзора и настоящего Руководства.
Кран подвергается следующим видам технического освидетельствования:
- частичному;
- полному.
Техническое освидетельствование проводится лицом, осуществляющим надзор
за безопасной эксплуатацией грузоподъемных машин в присутствии лица,
ответственного за содержание крана в исправном состоянии, или
специалистом инженерного центра.
Техническое освидетельствование ограничителя грузоподъемности должен
проводить аттестованный наладчик, имеющий право на проведение
регулировочных работ приборов безопасности.
Полное первичное освидетельствование проведено на
предприятии-изготовителе отделом технического контроля, в том числе и
гуська, если он входит в комплект поставки крана. Дата и результаты
освидетельствования записаны в паспорт крана.
По прибытии с предприятия-изготовителя в эксплуатирующую организацию, а
также после транспортирования по железной дороге, перед пуском в работу
кран должен быть подвергнут частичному техническому освидетельствованию.
Кран, находящийся в эксплуатации, должен подвергаться периодическому
техническому освидетельствованию:
' - частичному - не реже одного раза в 12 месяцев;
- полному - не реже одного раза в три года.
Внеочередное полное техническое освидетельствование крана должно
проводиться после:
- ремонта металлических конструкций крана с заменой расчетных элементов
или
узлов;
- установки сменного стрелового оборудования или замены стрелы;
- капитального ремонта или замены лебедки;
- замены крюка или крюковой подвески (проводятся только статические
испытания).
После замены грузового каната производится проверка правильности
запасовки и надежности крепления концов каната, а также обтяжка каната
рабочим грузом.
Результаты технического освидетельствования должны записываться в
паспорт крана за подписью лица, проводившего освидетельствование.
Техническое освидетельствование крана рекомендуется совмещать с
очередным ТО, выполняя его после проведения обслуживания.
При статических и динамических испытаниях контакты исполнительных реле
ограничителя грузоподъемности необходимо зашунтировать путем установки
перемычки из провода сечением не менее 0,5 мм2 на зажимы 23 и 73
клеммного набора (рисунок 36), установленного на поворотной платформе.
По окончании испытаний указанная перемычка должна быть снята.
Перечень инструмента и принадлежностей, необходимых
для проведения статических и динамических испытаний, приведен в таблице
20.
При замере вылетов необходимо иметь ввиду, что наружный диаметр опоры
поворотной (опорно-поворотного устройства) равен 1451 мм.
13.2.2 Объем технического освидетельствования
Техническое освидетельствование крана, находящегося в эксплуатации,
должно проводиться в полном соответствии с Правилами Ростехнадзора.
При полном техническом освидетельствовании кран должен подвергаться:
- осмотру;
- статическим испытаниям;
- динамическим испытаниям.
При частичном техническом освидетельствовании статические и динамические
испытания крана не проводятся.
В процессе технического освидетельствования крана должны быть осмотрены
и проверены в работе все механизмы, гидроустройства,
электрооборудование, приборы безопасности, тормоза и аппаратура
управления, а также освещение и сигнализация. Кроме того, при
техническом освидетельствовании должно быть проверено:
- состояние металлоконструкций крана и их сварные соединения (отсутствие
трещин, деформаций, утончения стенок вследствие коррозии и других
дефектов);
- состояние основной и вспомогательной крюковых подвесок (отсутствие
недопустимого износа и трещин в зеве и в резьбовой части крюка,
отсутствие трещин в щеках крюковых подвесок);
- состояние канатов и их креплений;
- состояние опоры поворотной (опорно-поворотного круга);
- состояние мест крепления гидроцилиндров.
13.2.3 Порядок проведения осмотра
Осмотр и проверка перечисленных выше узлов и механизмов крана проводятся
в соответствии с перечнем проверок технического состояния крана (таблица
17).

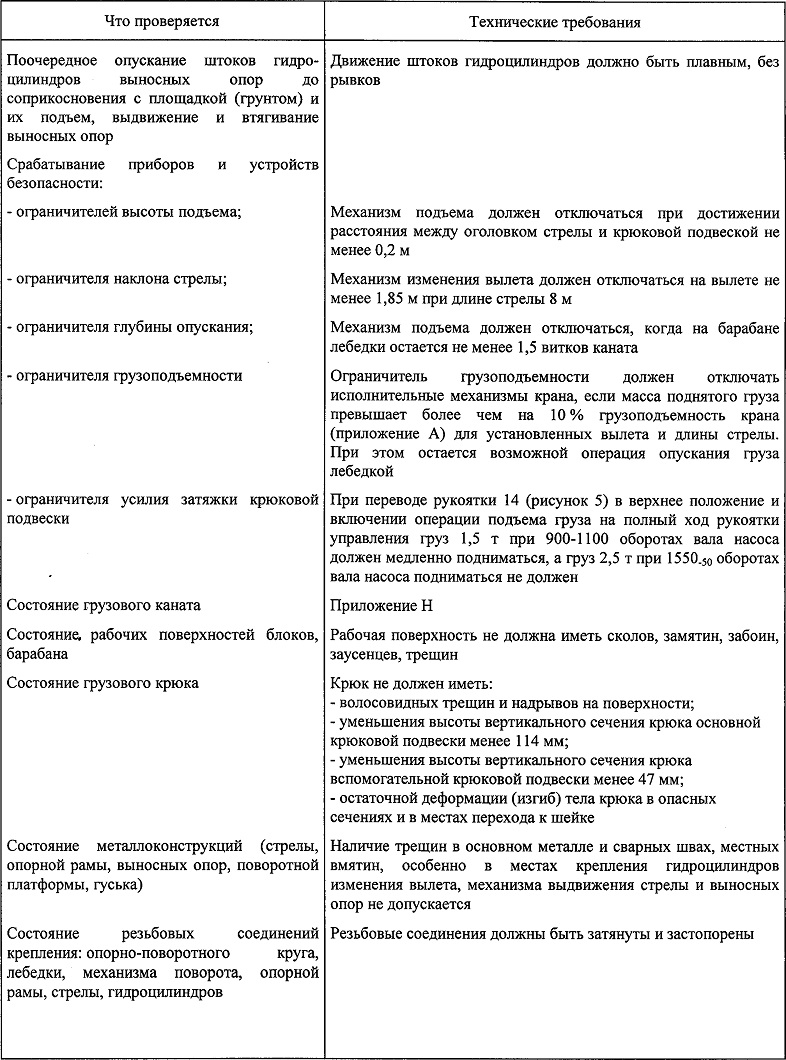

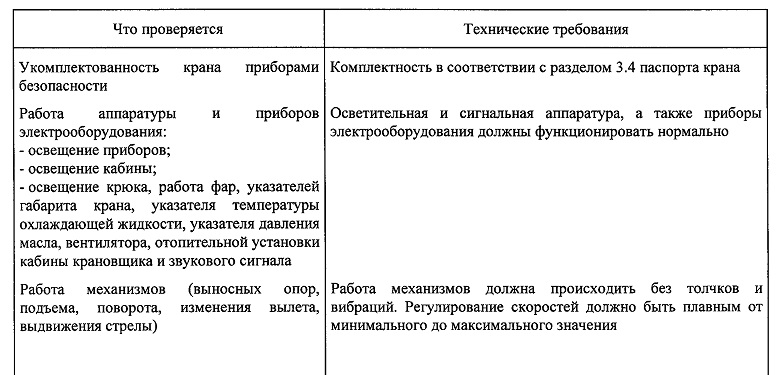

Таблица 17 - Перечень проверок технического
состояния крана
Что проверяется
Технические требования
Поочередное опускание штоков гидроцилиндров выносных опор до
соприкосновения с площадкой (грунтом) и их подъем, выдвижение и
втягивание выносных опор
Срабатывание приборов и устройств безопасности:
9.3.
ограничителей высоты подъема;
9.4.
ограничителя наклона стрелы;
9.5.
ограничителя глубины опускания;
9.6.
ограничителя грузоподъемности
9.7.
ограничителя усилия затяжки крюковой подвески
Состояние грузового каната
Состояние, рабочих поверхностей блоков, барабана
Состояние грузового крюка
Состояние металлоконструкций (стрелы, опорной рамы, выносных
опор, поворотной платформы, гуська)
Движение штоков гидроцилиндров должно быть плавным, без рывков
Механизм подъема должен отключаться при достижении расстояния
между оголовком стрелы и крюковой подвеской не менее
0,2
м
Механизм изменения вылета должен отключаться на вылете не менее
1,85 м при длине стрелы
8
м
Механизм подъема должен отключаться, когда на барабане лебедки
остается не менее 1,5 витков каната
Ограничитель грузоподъемности должен отключать исполнительные
механизмы крана, если масса поднятого груза превышает более чем
на
10
% грузоподъемность крана (приложение А) для установленных вылета
и длины стрелы. При этом остается возможной операция опускания
груза лебедкой
При переводе рукоятки 14 (рисунок 5) в верхнее положение и
включении операции подъема груза на полный ход рукоятки
управления груз 1,5 т при 900-1100 оборотах вала насоса должен
медленно подниматься, а груз 2,5 т при 1550.50
оборотах вала насоса подниматься не должен
Приложение Н
Рабочая поверхность не должна иметь сколов, замятии, забоин,
заусенцев, трещин
Крюк не должен иметь:
•
волосовидных трещин и надрывов на поверхности;
•
уменьшения высоты вертикального сечения крюка основной крюковой
подвески менее 114 мм;
•
уменьшения высоты вертикального сечения крюка вспомогательной
крюковой подвески менее 47 мм;
•
остаточной деформации (изгиб) тела крюка в опасных сечениях и в
местах перехода к шейке
Наличие трещин в основном металле и сварных швах, местных
вмятин, особенно в местах крепления гидроцилиндров изменения
вылета, механизма выдвижения стрелы и выносных опор не
допускается
Резьбовые соединения должны быть затянуты и застопорены
13.2.4 Порядок проведения статических испытаний
Статические испытания проводят с целью проверки прочности крана и его
составных частей.
Испытания крана должны проводиться на ровной горизонтальной площадке с
твердым покрытием, имеющей в зоне установки крана отклонение от
горизонтали не более ±2,5 % и скорости ветра не более 14 м/с.
При испытаниях кран устанавливается на выдвинутые выносные опоры с
отклонением от горизонтали не более ±2,5 %.
Статические испытания крана проводят с грузами, масса которых на 25 %
превышает грузоподъемность крана на соответствующих вылетах. Массы
грузов, длины стрелы, вылеты, кратность запасовки каната, положение
поворотной части крана и время выдержки груза в подвешенном состоянии
приведены в таблице 18.
При статических испытаниях груз поднимать на высоту 100-200 мм.
При комплектовании испытательного груза необходимо иметь ввиду, что
масса крюковой подвески и съемных грузозахватных приспособлений входят в
массу поднимаемого груза.
При проведении статических испытаний необходимо проверить работу тормоза
лебедки. Проверка тормоза лебедки выполняется при поднятом грузе 20,0 т.
Для проверки работы тормоза лебедки необходимо после подъема груза
открыть вентиль, который соединяет напорную и сливную магистрали
гидромотора лебедки, и убедиться, что тормоз надежно удерживает поднятый
груз. После проверки работы тормоза необходимо закрыть вентиль.
Таблица 18 - Нагружение крана при статических
испытаниях
Положение крана и его поворотной платформы • относительно его
транспортного положения
Кратность
грузового
полиспаста
Длина стрелы, м
Масса
груза,
т
Вылет, м
Время выдержки груза в подвешенном состоянии, мин
1
На выдвинутых выносных опорах, поворотная платформа повернута
на угол 90° (левая сторона)
6
8
20,00
3,0
10
2
На выдвинутых выносных опорах, поворотная платформа повернута
на угол 90° (правая сторона)
6
8
20,00
3,0
10
3
На выдвинутых выносных опорах, поворотная платформа повернута в
положение «Назад»
6
8
7,8
6,0
10
4
На выдвинутых выносных опорах, поворотная платформа повернута в
положение
«Назад»
6
18
3,7
8,0
10
5*
На выдвинутых выносных опорах, поворотная платформа повернута
на угол 180°
1
25
(стрела длиной 18 м и гусек
2,43
8,0
10
* При комплектовании крана гуськом
Самопроизвольного движения штоков гидроопор и
гидроцилиндров подъема и выдвижения стрелы при статических испытаниях не
допускается.
После испытаний провести осмотр крана, механизмов, металлоконструкций и
сварных швов, проверить состояние и крепление канатов, крюка и блоков.
Проверить отсутствие на крюке и обойме трещин,
надрывов, остаточных деформаций.
Кран считается выдержавшим испытание, если поднятые грузы в течение
указанного в таблице 18 времени не опустились на площадку и при осмотре
крана после испытаний не было обнаружено трещин, остаточных деформаций и
отслаивания краски или повреждений, влияющих на работу и безопасную
эксплуатацию крана, а также ослабления или повреждения соединений.
13.2.5 Порядок проведения динамических испытаний
Динамические испытания проводят в том случае, если результаты
статических испытаний признаны положительными.
Динамические испытания крана проводят с грузами, масса которых на 10 %
превышает грузоподъемность крана на соответствующих вылетах, на
выдвинутых выносных опорах с целью проверки работы механизмов крана и их
тормозов.
Рабочие операции, массы грузов, положение крана, длины стрелы, кратность
грузового полиспаста, вылеты и зона работы при проведении динамических
испытаний приведены в таблице 19.
Динамические испытания должны включать останов и повторный пуск из
промежуточного положения с грузом на крюке всех механизмов при каждом
движении. При этом не должно происходить их возвратного движения.
Кран считается выдержавшим испытания, если все механизмы работают
устойчиво, а тормоза обеспечивают плавный останов механизмов.
Таблица 19 - Нагружение крана при динамических испытаниях
Выполняемые крановые операции
Кратность
грузового
полиспаста
Длина
стрелы,
м
Масса
груза,
т
Вылет,
м
Зона
работы,
градус
Время
работы,
мин
1
Подъем и опускание груза лебедкой
6
8
'
17,6
3,0
240
10
2
Вращение поворотной части крана в одну и другую стороны с грузом
на крюке
6
8
17,6
3,0
240
10
3
Подъем и опускание стрелы с грузом на крюке
6
8
5,3
7,0 - 2,5
240
10
4
Ускоренный подъем и опускание груза и вращение поворотной части
в одну и другую стороны
6
18
4,4
6,5
240
10
5
Подъем и опускание стрелы с грузом и вращение поворотной части
в одну и другую стороны
6
8
5,3
7,0-2,5
240
10
6
Выдвижение ( втягивание ) секций стрелы с подъемом и опусканием
груза лебедкой
6
8-18
2,75
4,3-8,8
240
10
Выполняемые крановые операции
Кратность
грузового
полиспаста
Длина
стрелы,
м
Масса
груза,
т
Вылет,
м
Зона
работы,
градус
Время
работы,
мин
7*
Подъем (опускание) груза лебедкой
1
25
2,145
8,0
240
10
8*
Вращение поворотной части в одну и другую стороны с грузом
1
25
2,145
8,0
240
10
9*
Подъем (опускание) стрелы с грузом
1
25
0,6
17,0-8,0
240
10
*
При комплектовании крана гуськом
13.2.6 Перечень инструмента и принадлежностей,
необходимых при проведении статических и динамических испытаний
Таблица 20 - Перечень инструмента и
принадлежностей, необходимых при проведении испытаний
