Кран стреловой автомобильный КС-35715. Руководство - часть 15

ЧАСТЬ 2 ЭКСПЛУАТАЦИЯ КРАНА

5 ОСНОВНЫЕ ПОЛОЖЕНИЯ

Эксплуатация крана включает в себя ввод его в эксплуатацию, использование по назначению, техническое обслуживание, текущий ремонт, хранение, транспортирование и списание.

Перед началом эксплуатации кран подлежит регистрации в органах Ростехнадзора, в ГИБДД и на него в органе Ростехнадзора должно быть получено разрешение на пуск в работу.

Для обеспечения безопасной эксплуатации крана необходимо соблюдать требования следующих основных документов:

- Правила устройства и безопасной эксплуатации грузоподъемных кранов (ПБ-10-382-00);

- инструкции (должностные, производственные) для ответственных лиц и обслуживающего персонала, разработанные на основании типовых инструкций Ростехнадзора России (РД-10-30-93 с изм. №1 РДИ-10-395(30)-00, РД-10-34-93 с изм. №1 РДИ-10-406(34)-01, РД-10-40-93 с изм. №1 РДИ-10-388(40)-00, РД-10-74-94 с изм. №1 РДИ-10-426(74)-01) с учетом требований настоящего Руководства и специфики местных условий эксплуатации крана;

- Правила дорожного движения;

-руководства по эксплуатации на кран, шасси, двигатель и другие документы, поставляемые с краном.

Участвующий в эксплуатации крана персонал (инженерно-технические работники, крановщики, их помощники, электромонтеры, наладчики приборов безопасности, слесари, стропальщики) должны систематически изучать и знать эти документы в части, относящейся к конкретной специальности или выполняемым обязанностям.

Руководители организаций, эксплуатирующих кран, обязаны обеспечить содержание его в исправном состоянии и безопасные условия работы путем организации надлежащего освидетельствования, осмотра, ремонта, надзора и обслуживания.

К управлению краном допускаются лица, имеющие квалификацию крановщика шестого разряда (согласно Тарифно-квалификационному справочнику работ и профессий рабочих, занятых в строительстве), права водителя и опыт работы на автомобильных кранах.

Особое внимание следует уделить эксплуатации крана в начальный период, когда происходит приработка деталей и механизмов.

ЗАПРЕЩАЕТСЯ проводить настройку и регулирование ограничителя грузоподъемности лицам, не имеющим специальной подготовки и удостоверения на право проведения указанных работ.

6 МЕРЫ БЕЗОПАСНОСТИ
6.1 Общие положения

Для обеспечения безопасных методов ведения работ крановщик, стропальщик и обслуживающий персонал обязаны строго соблюдать правила техники безопасности, изложенные в руководящих документах (перечислены в разделе 5 настоящего Руководства), а крановщик дополнительно обязан выполнять все указания Типовой инструкции для крановщиков (машинистов) по безопасной эксплуатации стреловых самоходных кранов (приложение Д) и Правил дорожного движения.

ЗАПРЕЩАЕТСЯ РАБОТА НА НЕИСПРАВНОМ КРАНЕ.

К работе допускается только исправный кран, зарегистрированный в органах Ростехнадзора, ГИБДД и на который получено разрешение от органов Ростехнадзора на пуск данного крана в эксплуатацию.

Крановщик, стропальщик и обслуживающий персонал должны быть обучены и аттестованы. Лица, не имеющие соответствующей квалификации и не прошедшие инструктаж по технике безопасности, к работе на кране не допускаются.

Крановщик должен изучить Паспорт и Руководство по эксплуатации ограничителя грузоподъемности, установленного на кране, и пройти инструктаж.

ВНИМАНИЕ! Наличие на кране приборов и устройств безопасности не снимает с крановщика ответственности за безопасность работ.

Во избежание несчастных случаев работа крановщика и стропальщика должна быть строго согласована. Крановщик обязан внимательно следить за работой стропальщика.

Крановщик и стропальщик должны знать условную сигнализацию и массу поднимаемого груза, а также его соответствие грузоподъемности крана на установленных вылете и длине стрелы.

Работа на кране без предварительного его осмотра, проверки, проведения ежесменного технического обслуживания (ЕО) и, при необходимости, регулирования не допускается. Все неисправности крана, независимо от того, влияют они в данный момент на его работу или нет, должны быть устранены.

Оставляя кран на длительное время после окончания грузоподъемных работ, крановщик обязан переводить кран в транспортное положение.

6.2 Меры безопасности при работе крана

Перед началом работы крановщик обязан провести ежесменное техническое обслуживание (ЕО) и проверить:

ВНИМАНИЕ! При возникновении каких-либо неисправностей в работе крана необходимо опустить груз и прекратить работу до устранения неисправности.

- состояние рабочей площадки для установки крана на соответствие ее требованиям раздела 9 настоящего Руководства;

- правильность установки крана на выносные опоры;

- наличие зазора между шинами колес задней тележки шасси и основанием рабочей площадки;

- уровень рабочей жидкости в гидробаке крана;

- включенное состояние стояночного тормоза шасси.

ЗАПРЕЩАЕТСЯ пребывание посторонних лиц на кране во время работы.

ЗАПРЕЩАЕТСЯ нахождение на кране во время работы посторонних предметов.

Перед началом работы с грузами крановщик обязан выбрать режим работы ограничителя грузоподъемности (ограничителя нагрузки крана) в соответствии с грузовыми характеристиками крана, учитывая высоту подъема, массу и тип груза.

Перед работой, связанной с опусканием груза ниже уровня рабочей площадки, необходимо предварительно убедиться, что при низшем положении крюка на барабане лебедки остается не менее 1,5 витка каната.

Перед выполнением крановой операции крановщик обязан подавать звуковой сигнал предупреждения.

При освидетельствовании, пуске в эксплуатацию и после проведения на кране ремонтных или профилактических работ, связанных с отсоединением разъемов жгутов преобразователей давления от блока обработки данных установленного на кране ограничителя грузоподъемности, необходимо поднять краном груз с заранее известной массой и убедиться, что ограничитель грузоподъемности показывает фактическую массу груза с учетом массы крюка.

Приступая к подъему груза, близкого по массе к максимальному для установленного вылета, * крановщик должен поднять груз сначала на высоту 100-200 мм. Продолжить работу можно только убедившись в устойчивости крана, надежности крепления груза и надежности действия тормоза.

При управлении механизмами поворота и изменения вылета необходимо не допускать резкого разгона или торможения механизмов, так как это может привести к раскачиванию груза.

ЗАПРЕЩАЕТСЯ работа крана:

- с неисправными приборами и устройствами безопасности;

- с незафиксированными подпятниками на штоках гидроопор;

- в закрытых невентилируемых помещениях (из-за загазованности воздуха);

- с превышением грузовых характеристик крана;

- с режимом работы ограничителя грузоподъемности, не соответствующим режиму работы крана;

- при угле наклона крана больше 1,5° с учетом наклона конструкции от поднимаемого

груза;

- в ночное и вечернее время без электрического освещения;

- при повреждении пломб, указанных в приложении Г.

6.3 Меры безопасности при передвижении крана

Кран при передвижении должен находиться в транспортном положении.

При передвижении крана следует руководствоваться Правилами дорожного движения, а также указаниями, изложенными в РЭ шасси и в настоящем Руководстве.

ЗАПРЕЩАЕТСЯ находиться при передвижении крана в кабине крановщика или другом месте крана, кроме кабины водителя.

6.4 Меры безопасности при техническом обслуживании, ремонте и регулировании

При техническом обслуживании, ремонте и регулировании механизмов шасси необходимо руководствоваться указаниями, изложенными в РЭ шасси.

К техническому обслуживанию, ремонту и регулированию крана допускаются лица, прошедшие специальную подготовку по указанным видам работ и получившие инструктаж по безопасным методам ведения работ.

Перед проведением работ по техническому обслуживанию и ремонту необходимо:

- разгрузить гидропривод от давления;

- опустить груз на землю;

- втянуть секции стрелы до упора;

- положить стрелу на стойку;

- заглушить двигатель;

- отключить аккумуляторные батареи.

_ЗАПРЕЩАЕТСЯ демонтаж гидропривода, находящегося под давлением._

Сварка трубопроводов и других деталей гидропривода, предназначенных для работы под давлением, должна выполняться сварщиками, имеющими удостоверение на право проведения подобных работ. Сварка трубопроводов должна выполняться только после очистки их от рабочей жидкости.

ЗАПРЕЩАЕТСЯ выполнение сварочных работ на кране с не обесточенным ограничителем грузоподъемности._

При ремонтных работах необходимо пользоваться только исправным инструментом и в соответствии с его назначением. Для освещения пользоваться переносной лампой напряжением 24 В.

ЗАПРЕЩАЕТСЯ на работающем кране производить крепление, смазку, регулировку, осмотр канатов и зачистку колец токосъемника.

6.5 Меры пожарной безопасности

Образование очага пожара на кране может возникнуть в результате неосторожного обращения обслуживающего персонала с огнем, неисправностей отопительной установки, топливной системы двигателя, гидропривода, а также из-за других нарушений противопожарных правил при работе и техническом обслуживании.

ВНИМАНИЕ! При работе крана с огнеопасными грузами или при нахождении крана на опасной в пожарном отношении территории, крановщик должен предупредить об этом стропальщиков, запретить курение, пользование открытым огнем и принять меры к предотвращению искрообразования._

Крановщик обязан следить за исправностью трубопроводов и немедленно устранять подтекание топлива и масла.

ЗАПРЕЩАЕТСЯ:

- пользоваться открытым огнем;

- хранить на кране легковоспламеняющиеся вещества и промасленные обтирочные материалы, а также допускать их нахождение у выхлопных труб;

- курение и пользование огнем при заправке крана горюче-смазочными материалами (ГСМ) и при проверке уровня топлива в баке;

- применять самодельные плавкие вставки в предохранителях;

- оставлять без наблюдения работающую отопительную установку кабины крановщика.

- применять углекислотные огнетушители, у которых истек срок очередного освидетельствования.

Во избежание пожара при проведении технического обслуживания и ремонта крана необходимо:

- оснащать огнетушителями и противопожарным инвентарем мастерские, где проводятся ремонтные работы, и передвижные средства, используемые для технического обслуживания и ремонта. Слесари должны знать их назначение и уметь применять их на практике;

- постоянно следить за исправностью электропроводки, электро-оборудования, используемого на рабочих местах, и передвижных мастерских, не допуская замыканий проводов на «массу» и между собой;

- ацетиленовые генераторы и баллоны с газом при проведении газосварочных работ размещать на открытом воздухе или в хорошо вентилируемом помещении. Места проведения сварочных работ и размещения сварочных аппаратов должны быть очищены от горючих материалов и строительного мусора в радиусе не менее 5 м;

' - сварку или пайку баков из-под горючих жидкостей производить только после предварительной их промывки и последующей продувки паром или инертным газом;

- обтирочные материалы, использованные при техническом обслуживании и ремонте крана, собирать в металлический ящик, а после работы убирать с рабочего места.

- разлитые на пол краски и растворители необходимо посыпать сухим песком или опилками и убрать с отделения окраски машин. Все краски и растворители должны храниться в посуде, плотно закрываемой крышками.

При возникновении пожара необходимо снять напряжение с электрооборудования (выключить массу аккумуляторных батарей) и немедленно приступить к тушению с помощью огнетушителя в соответствии с указаниями на огнетушитель. При необходимости срочно отвести кран в безопасное место, самостоятельно или через стропальщика вызвать пожарную команду и сообщить о пожаре администрации.

ЗАПРЕЩАЕТСЯ подходить к открытому огню в одежде, пропитанной нефтепродуктами._

Пуск в работу крана после ликвидации пожара может быть проведен лишь после очистки, проверки состояния изоляции электрических проводов и рукавов, просушки и проверки крана на функционирование.

7 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

При использовании крана по назначению установлены эксплуатационные ограничения, указанные в таблице 7.


Таблица 7 - Эксплуатационные ограничения

8 ВВОД КРАНА В ЭКСПЛУАТАЦИЮ

По прибытии крана к получателю по железной дороге необходимо привести кран в транспортное положение и перегнать в эксплуатирующую организацию.

Отправляемый с предприятия-изготовителя кран заправлен маслами, рабочей жидкостью и 20 л дизельного топлива.

Приемка, выгрузка и приведение в транспортное положение крана, прибывшего по железной дороге, приведены в разделе 16 настоящего Руководства.



8.1 Приемка, регистрация и получение разрешения на пуск в работу крана



Прибывший на место хранения (стоянки) кран подлежит приемке технической комиссией, назначенной руководителем предприятия-владельца или владельцем крана.

В составе комиссии должны быть инженерно-технические работники по надзору за безопасной эксплуатацией кранов и ответственный за содержание кранов в исправном состоянии.

На предприятии-изготовителе кран прошел испытания по программе, составленной в соответствии с ГОСТ 16765-87 «Краны стреловые самоходные общего назначения. Приемка и методы испытаний», международным стандартом ИСО 4310 «Краны. Правила и методы испытаний» и признан годным для эксплуатации.

Кран, прибывший с предприятия-изготовителя на место эксплуатации в собранном виде, подлежит частичному техническому освидетельствованию.

Кран, прибывший на место эксплуатации по железной дороге в разобранном виде (стрела снята с крана и закреплена на железнодорожной платформе), подлежит полному техническому освидетельствованию.

В процессе приемки комиссия обязана:

- проверить комплектность крана;

- провести техническое освидетельствование;

- записать дату и результаты технического освидетельствования в паспорт крана;

- оформить акт приемки крана на баланс организации для присвоения ему инвентарного номера.

В случае неисправности крана или его некомплектности владелец крана должен руководствоваться «Сервисной книжкой», входящей в комплект эксплуатационных документов крана.

Кран, прошедший техническое освидетельствование комиссией владельца, должен быть зарегистрирован в органах Ростехнадзора, ГИБДД и на него должно быть получено в органах Ростехнадзора разрешение на пуск в работу.

9 ТРЕБОВАНИЯ К РАБОЧЕЙ ПЛОЩАДКЕ

Рабочая площадка, на которой работает кран, должна быть ровной. Уклон площадки не должен превышать три градуса.

Допускается планировать площадку путем снятия неровностей грунта.

ВНИМАНИЕ! Во время работы крана проседание грунта под опорами не допускается.

Несущую способность грунта (допускаемую удельную нагрузку) должен определять работник, ответственный за безопасное производство работ кранами, с помощью плотномера-ударника ДорНИИ или другим аналогичным прибором. Несущая способность отдельных грунтов приведена в таблице 8.

Таблица 8 - Несущая способность грунтов

Плотный грунт с несущей способностью (допустимой удельной нагрузкой) более 15,4 кгс/см2 позволяет работу крана на выносных опорах с использованием только подпятников выносных опор.

Во всех других случаях, когда несущая способность грунта рабочей площадки менее 15,4 кгс/см2, необходимо уплотнение грунта и использование подкладок (рисунок 64) под подпятниками.

Выбор номера подкладок необходимо осуществлять в зависимости от несущей способности грунта по таблице 8. Размеры выбранных подкладок под подпятники приведен в таблице 9.

Таблица 9 - Размеры подкладок

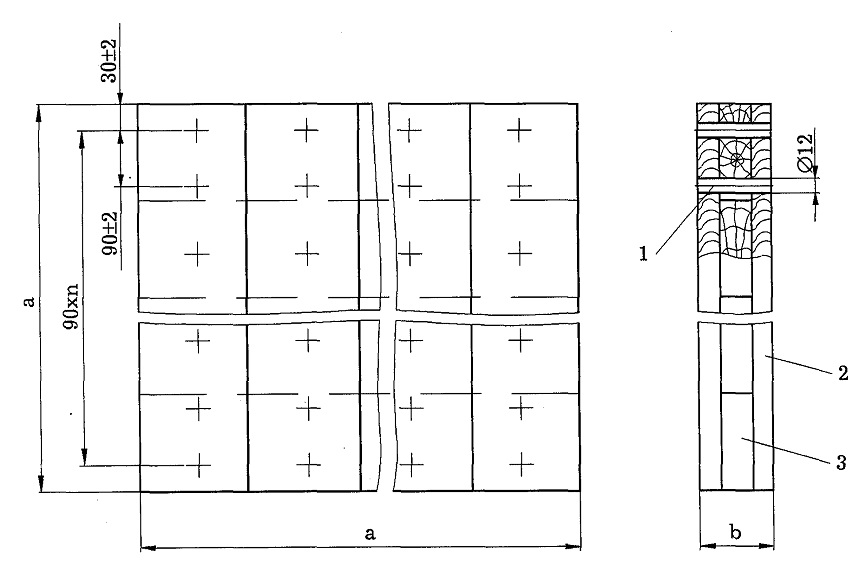

Рисунок 64 - Подкладка под подпятники выносных опор

1 — шип;
2 - брус;
3 - брус
Технические требования:
1 Шипы сажать на казеиновый клей.
2 При сборке подкладок брусья 2 и 3 подбирать по толщине.
3 Шипы 1 и брусья 2 изготавливать из бука, брус 3 - из березы.
