3.2. Схема электрическая блока ТЗП

Блок совместно с датчиками тока обеспечивает отключение электродвигателя в случае возникновения токовых перегрузок. В качестве датчика тока в схеме защиты от перегрузки используют трансформаторы тока ТТЗ с техническими характеристиками, соответствующими току аппарата, в который встраивается блок.

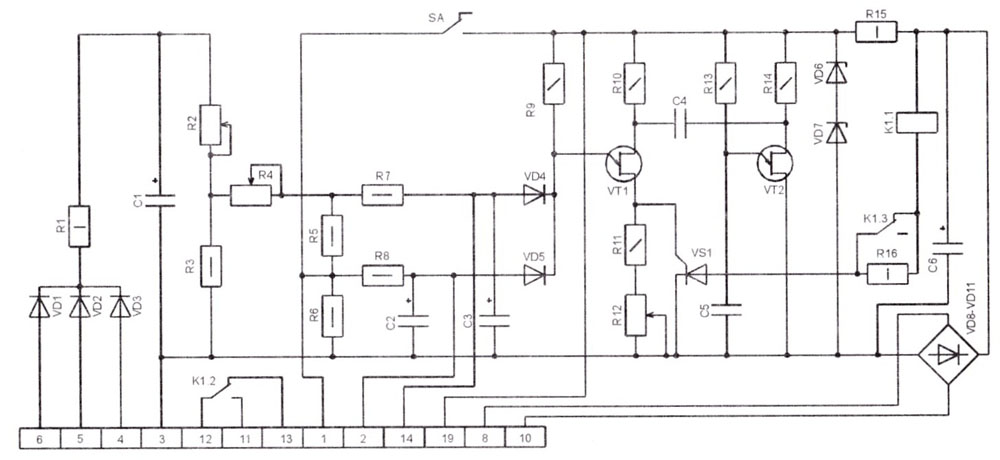

Схема электрическая (см. рис. 2) состоит из измерительной и исполнительной частей. Измерительная часть схемы питается от трансформаторов тока через трехфазный однополупериодный выпрямитель на диодах VD1VVD3, а питание исполнительной части осуществляется от источника напряжения 36В через контакты 8 и 10 штепсельного разъема.

Измерительная часть схемы включает делители напряжения из резисторов R2-R3 и R5-R6, активно-емкостные контуры R7-C3 и R8-C2, собирательную схему “ИЛИ’ из диодов VD4 и VD5.

Исполнительная часть выполнена на основе порогового устройства на однопереходных транзисторах VT1 и VT2. тиристора VS1, исполнительного реле К 1.1 и выпрямителя VD8+VD11. При подаче питания на схему и работе электродвигателя в номинальном режиме напряжения со вторичных обмоток трансформаторов ток поступает на выпрямитель и после выпрямления подается на делители напряжения R2-R3 и R5-R6. Происходит заряд емкостей С2 и СЗ. Если двигатель работает Ье'> перегрузки, напряжение на полностью заряженной емкости недостаточно для открывания ключа VT1 исполнительного органа. По мере увеличения нагрузки происходит дальнейший заряд емкостей. При этом, когда напряжение на одной из емкостей достигает величины напряжения срабатывания ключа (на С2-при опрокидывании или затянувшимся пуске электродвигателя, на СЗ-при перегрузках, превышающих 1,1-1,2 1ном ), транзистор VT1 переключается и подает импульс на управляющий электрод тиристора VS1, в анодную цепь которого включено исполнительное реле К1.1. Стабилизация порога срабатывания ключа осуществляется релаксационным генератором, выполненным на однопереходном транзисторе VT2. При срабатывании своими контактами реле К 1.1 воздействует на цепи управления и сигнализации аппарата. Время достижения напряжения срабатывания ключа VT1 зависит от кратности перегрузки электродвигателя.

Проверка работы устройства производится переключением тумблера в положение "Проверка”. При этом напряжение на измерительную часть схемы подается от источника напряжения 36В. Установка уставок срабатывания осуществляется с помощью резистора R4. Для нормального функционирования схемы при колебаниях напряжения введена стабилизация напряжения с помощью стабилитронов VD6 и VD7 и R15.
