БЛОК ТОКОВОЙ ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ ТИПА ТЗП
ПАСПОРТ ПСР.656115.002ПС
1. Назначение
1.1 Блок предназначен для встройки в рудничные коммутационные аппараты
(в дальнейшем именуемые “аппараты”) и распределительные устройства
напряжением до 1200 В, частотой 50 и 60 Гц и служит для защиты рудничных
электродвигателей и кабелей от токовых перегрузок.
1.2 Климатическое исполнение - УХЛ5 по ГОСТу 15150-69.
1.3 Блок предназначен для эксплуатации в следующих условиях:
а) номинальные значения климатических факторов по ГОСТу 15543-70 и ГОСТу
15150-69, при этом верхнее значение относительной влажности воздуха - 98
% (при температуре 35°С);
б) вибрационные нагрузки в местах установки блока не должны быть выше
I степени жесткости по ГОСТу 16962-71; группа условий эксплуатации М18
по ГОСТу 17516-72, т.е. в местах установки блока вибрация не должна
превышать 35 Гц, а максимальное ускорение - 4,9 м/с2:
в) рабочее положение блока в пространстве не регламентируется;
г) номинальный режим работы блока - продолжительный.
2.Технические данные блока ТЗП
2.1 Номинальное напряжение питание блока, В ~36.
2.2 Диапазон рабочего напряжения питающей сети - 0,65+1,1 Uhom.
2.3 Диапазон уставок тока срабатывания блока:

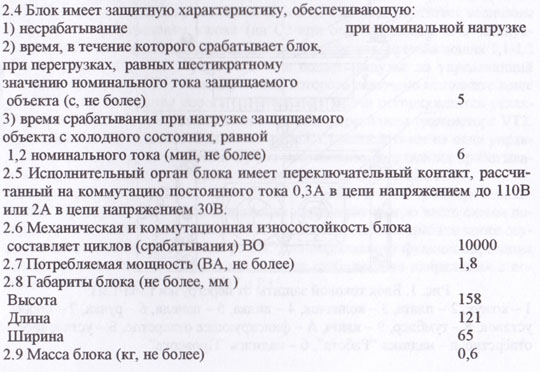

2.10 Степень защиты блока - по ГОСТу 14254-80.
2.11 Содержание драгоценных металлов в блоке: золота - 0,023 г, серебра
- 1,396 г, палладия - 0,22 г.
