3. Устройство и
работа блока ТЗП
3.1 Конструкция блока ТЗП
Блок состоит из передней и задней панели (5) и кожуха (1) (см. рис. 1).
Между панелями расположена печатная плата с набором элементов. К задней
панели прикреплена контактная вилка (4) штепсельного разъема. На
переднюю панель блока выведена ручка установки уставок (6), закрытая
прозрачным колпачком (3),шкала уставок (7), рукоятка тумблера (8)
переключения блока в положение “Работа” - “Проверка”. Для крепления
блока имеются два отверстия.

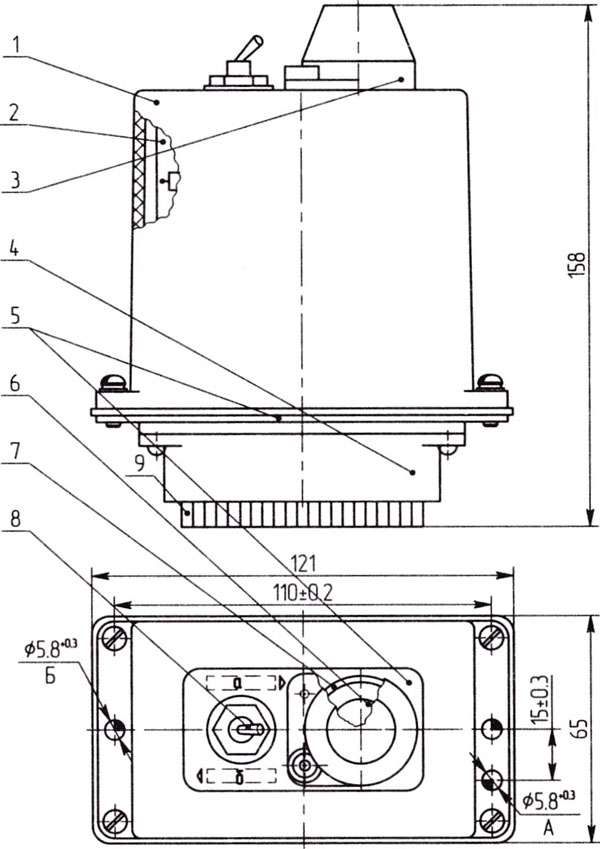

Рис. 1. Блок токовой защиты от перегрузки типа ТЗП:
1 - кожух, 2 - плата, 3 - колпачок, 4 - вилка, 5 - панели, 6 - ручка, 7
- шкала уставок, 8 - тумблер, 9 - ключ, А - фиксирующее отверстие, Б -
уставочное отверстие, а - надпись “Работа”, б - надпись ’’Проверка”
