7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 Обслуживание блока должно производиться в соответствии с
действующими «Правилами технической эксплуатации электроустановок
потребителей и правилами техники безопасности при эксплуатации
электроустановок потребителей».
7.2 Для обеспечения нормальной работы блока необходимо в процессе
эксплуатации при ежемесячных ревизиях проверять работоспособность схемы,
руководствуясь инструкцией по эксплуатации аппарата, в который
устанавливается блок.
7.3 При обнаружении неисправностей в работе блока необходимо заменить
его на исправный.
ПРИЛОЖЕНИЕ А (справочное)
Схема электрическая принципиальная блока БМИТ
Схема электрическая принципиальная для модификаций БМИТ-1 представлена
на рисунке А.], для модификаций БМИТ-2, БМИТ-3 — на рисунке А.2, для
модификаций БМИТ-2, БМИТ-3 — на рисунке А.З , а перечень элементов к ним
— в таблице АЛ.

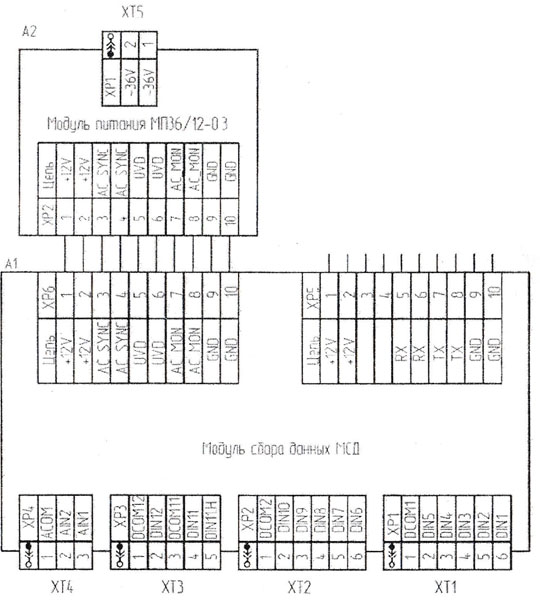

Рисунок А.1 —Схема электрическая принципиальная для модификаций БМИТ-1

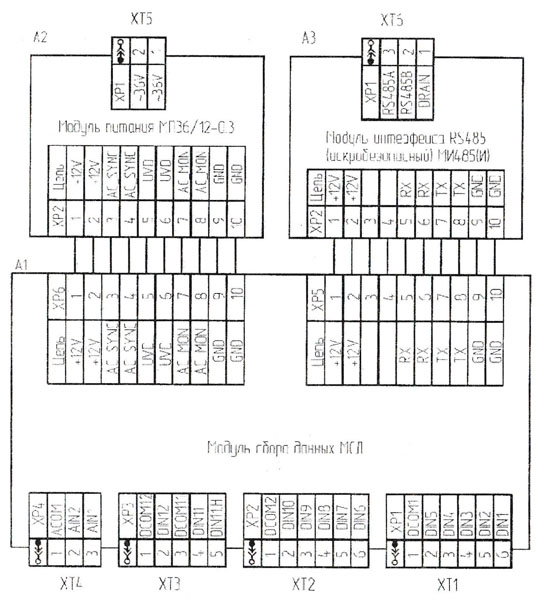

Рисунок А.2 — Схема электрическая принципиальная для модификаций БМИТ-2, БМИТ-3

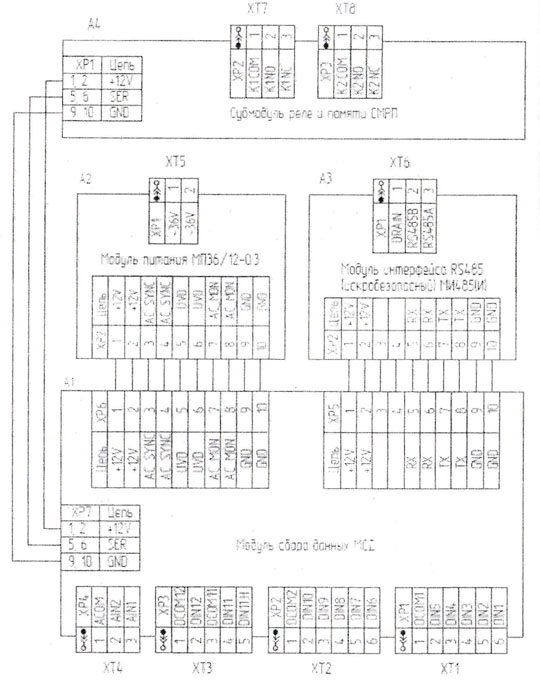

Рисунок A.3 — Схема электрическая принципиальная для модификаций БМИТ-4, БМИТ-5
Таблица АЛ — Перечень элементов к схемам электрическим принципиальным
|
11оз. >6озн. лП |
Наименование |
Количество на исполнение |
Примечание |
||||
|
БМИТ-1 |
БМИТ-2 |
БМИТ-3 |
БМИТ-4 |
БМИТ-5 |
|
||
|
Модуль сбора данных МСД; ПИФА.467921.001 |
1 |
|
|
|
|
|
|
|
|
Модуль сбора данных МСД; ПИФА.467921.001-01 |
|
1 |
|
1 |
|
|
|
|
Модуль сбора данных МСД; ПИФА.467921.001-02 |
|
|
1 |
|
1 |
|
|
А2 |
Модуль питания МП36/12-0.3; ПИФА.436211.001 |
1 |
1 |
1 |
1 |
1 |
|
|
АЗ |
Модуль интерфейса RS485 (искробезопасный) МИ485(И); ПИФА.468119.001 |
|
1 |
1 |
1 |
1 |
|
|
ХТ1, ХТ2 |
2EDGK-5.0-06P-14; КЛЕМ М НИК ВИНТОВОЙ РАЗЪЕМНЫЙ; Degson |
2 |
2 |
2 |
2 |
2 |
шаг 5мм, 6 полюсов, зеленый |
|
ХТЗ |
2EDGK-5.0-05P-14; КЛЕММНИК ВИНТОВОЙ РАЗЪЕМНЫЙ; Degson |
1 |
1 |
1 |
1 |
1 |
шаг 5мм, 5 полюсов, зеленый |
|
ХТ4, ХТ6- ХТ8 |
2EDGK-5.0-03P-14; КЛЕММНИК ВИНТОВОЙ РАЗЪЕМНЫЙ; Degson |
1 |
2 |
2 |
4 |
4 |
шаг 5мм, 3 полюса, зеленый |
|
ХТ5 |
2EDGK-5.0-02Р-14; КЛЕММНИК ВИНТОВОЙ РАЗЪЕМНЫЙ; Degson |
1 |
1 |
1 |
1 |
1 |
шаг 5 мм, 2 полюса, зеленый |
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
Методика определения состояний контактов DIP-переключателя настройки
адреса
Для определения состояния контактов DIP-переключателя выбора адреса
MODBUS необходимо задаться значением адреса, затем найти строку в
таблице Б.1, в колонке «Адрес» которой записано выбранное значение
адреса и перевести в положение ON указанные контакты переключателя.
Таблица Б.1 — Состояния контактов ОГР-переключателя в зависимости от
адреса MODBUS
|
Адрес |
Номер переключателя |
|||||||
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1 |
ON |
|
|
|
|
|
|
|
|
2 |
|
ON |
|
|
|
|
|
|
|
3 |
ON |
ON |
|
|
|
|
|
|
|
4 |
|
|
ON |
|
|
|
|
|
|
5 |
ON |
|
ON |
|
|
|
|
|
|
6 1 |
ON |
ON |
|
|
|
|
||
|
7 |
ON |
ON |
ON |
|
|
|
|
|
|
8 |
|
|
|
ON |
|
|
|
|
|
9 |
ON |
|
|
ON |
|
|
|
|
|
10 |
|
ON |
|
ON |
|
|
|
|
|
11 |
ON |
ON |
|
ON |
|
|
|
|
|
12 |
|
|
ON |
ON |
|
|
|
|
|
13 |
ON |
|
ON |
ON |
|
|
|
|
|
14 |
|
ON |
ON |
ON |
|
|
|
|
|
15 |
ON |
ON |
ON |
ON |
|
|
|
|
|
16 |
|
|
|
|
ON |
|
|
|
|
17 |
ON |
|
|
|
ON |
|
|
|
|
18 |
|
ON |
|
|
ON |
|
|
|
|
19 |
ON |
ON |
|
|
ON |
|
|
|
|
20 |
|
|
ON |
|
ON |
|
|
|
|
21 |
ON |
|
ON |
|
ON |
|
|
|
|
22 |
|
ON |
ON |
|
ON |
|
|
|
|
23 |
ON |
ON |
ON |
|
ON |
|
|
|
|
24 |
|
|
|
ON |
ON |
|
|
|
|
25 |
ON |
|
|
ON |
ON |
|
|
|
|
26 |
|
ON |
|
ON |
ON |
|
|
|
|
27 |
ON |
ON |
|
ON |
ON |
|
|
|
|
28 |
|
|
ON |
ON |
ON |
|
|
|
|
29 |
ON |
|
ON |
ON |
ON |
|
|
|
|
30 |
|
ON |
ON |
ON |
ON |
|
|
|
|
31 |
ON |
ON |
ON |
ON |

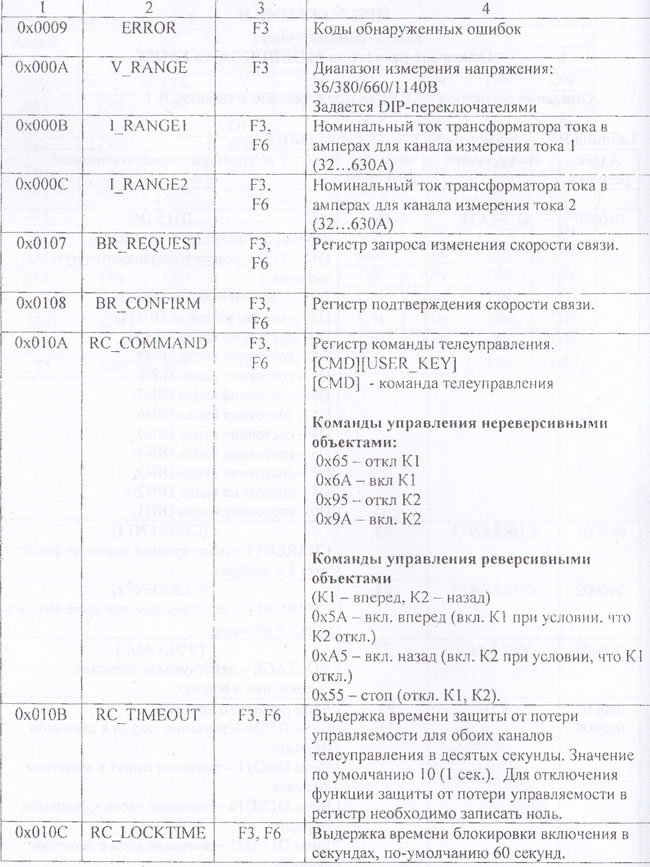

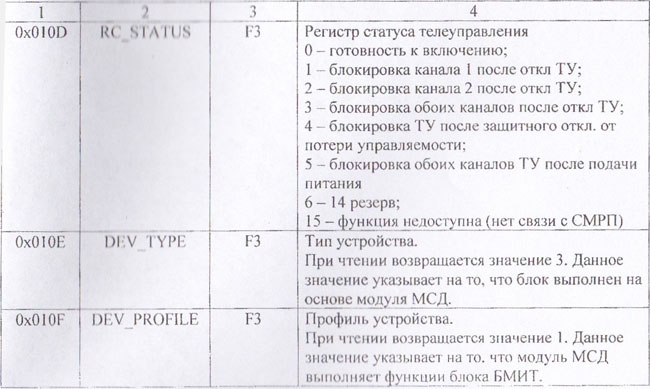

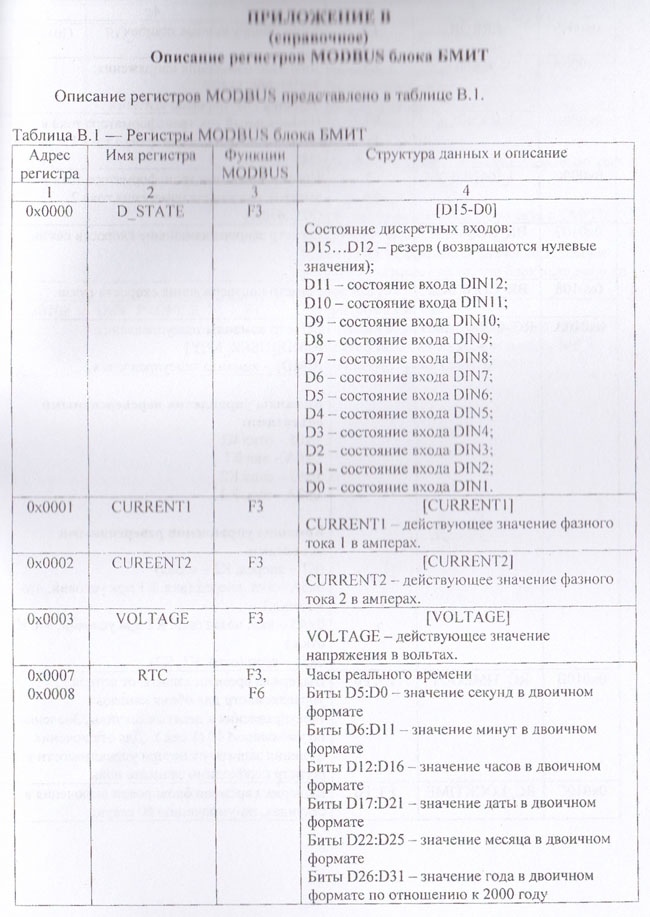

ON |
|
|
|
