3 УСТРОЙСТВО БЛОКА
3.1 Блок выпускается в металлическом корпусе, предназначенном для
закрепления на плоской поверхности. Внешний вид корпуса представлен на
рисунке 3.1. Доступ к электронным модулям, карте памяти (поз. 3) и
батареи питания часов реального времени предоставляет задняя крышка
(поз. 2). В свою очередь, доступ к органам конфигурации предоставляет
верхняя стенка (поз. 1). На верхней стенке указана маркировка клемм ХТ5
и ХТ6, модификация блока, его заводской номер и дата выпуска. На нижней
стенке (поз. 4) приведена маркировка клемм ХТ1-ХТ4, ХТ7, ХТ8. Передняя
стенка содержит подписи к цифровым и дискретным индикаторам.
3.2 Для электрического подключения блока используются клеммы разъемного
типа с винтовым зажимом. Расположение клемм совместно с элементами
индикации представлено на рисунке 3.2 (индикаторы HL13, HL14 и клемма
ХТ6 отсутствует во всех модификациях блока БМИТ-1; индикаторы HL1-HL12,
HG1, HG2 отсутствуют в модификациях БМИТ-3 и БМИТ-5). Назначение клемм
представлено в таблице 3.1, назначение индикаторов — в таблице 3.2.

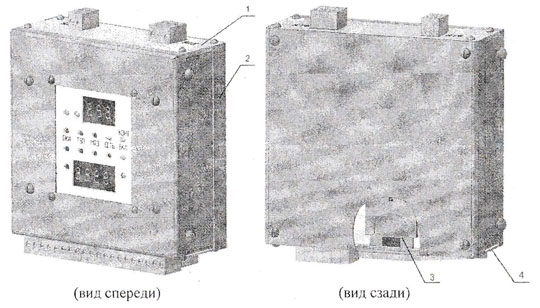

Рисунок 3.1 —Элементы конструкции корпуса
Таблица 3.1 —Назначение клемм
|
Клемма |
Наименование в схеме электрической принципиальной |
Назначение |
|
ХТ1:1 |
DCOM1 |
Общая цепь питания индикаторов HL1-HL5 |
|
XT 1:2 |
D1N5 |
Вход питания индикатора HL5 («36В) |
|
XT 1:3 |
DIN4 |
Вход питания индикатора HL4 (~36В) |
|
XT 1:4 |
DIN3 |
Вход питания индикатора HL3 («36В) |
|
ХТ1:5 |
DfN2 |
Вход питания индикатора HL2 («36В) |
|
ХТ1:6 |
DIN1 |
Вход питания индикатора HL1 («36В) |
|
ХТ2:1 |
DCOM2 |
Общая цепь питания индикаторов HL6-HL10 |
|
ХТ2:2 |
DIN 10 |
Вход питания индикатора HL10 («36В) |
|
ХТ2:3 |
DIN9 |
Вход питания индикатора HL9 («36В) |
|
ХТ2:4 |
DIN 8 |
Вход питания индикатора HL8 («36В) |
|
ХТ2:5 |
DIN7 |
Вход питания индикатора HL7 («36В) |
|
ХТ2:6 |
DIN6 |
Вход питания индикатора H.L6 («36В) |
|
ХТ3.1 |
DCOM 12 |
Общая цепь питания индикатора HL12 |
|
ХТ3.2 |
DIN 12 |
Вход питания индикатора HL12 («36В) |
|
ХТЗ.З |
DCOM11 |
Общая цепь питания индикатора HL11 |
|
ХТ3.4 |
DIN11 |
Вход питания индикатора HL11 («36В) |
|
ХТ3.5 |
DIN11.H |
Специальный высоковольтный вход питания индикатора HL11 («110В) |
|
ХТ4.1 |
АСОМ |
Общая цепь аналоговых входов AIN1, AIN2 |
|
ХТ4.2 |
AIN2 |
2-ой вход измерения тока |
|
ХТ4.3 |
A INI |
1-ый вход измерения тока |
|
ХТ5.1 |
«36В |
Вход питания блока переменным напряжением и аналоговый вход измерения напряжения |
|
ХТ5.2 |
«36В |
Вход питания блока переменным напряжением |
|
ХТ6.1 |
DRAIN |
Линия DRAIN интерфейса RS485 |
|
ХТ6.2 |
RS485B |
Линия В интерфейса RS485 |
|
ХТ6.3 |
RS485A |
Линия А интерфейса RS485 |
|
ХТ7.1 |
Kl:COM |
Общий вывод контакта реле канала телеуправления 1 (БМИТ-4, БМИТ-5) |
|
ХТ7.2 |
Kl:NO |
Вывод нормально-разомкнутого контакта реле канала телеуправления 1 (БМИТ-4, БМИТ-5) |
|
ХТ7.3 |
K1:NC |
Вывод нормально-замкнутого контакта реле канала телеуправления 1 (БМИТ-4, БМИТ-5) |
|
ХТ8.1 |
K2:COM |
Общий вывод контакта реле канала телеуправления 2 (БМИТ-4, БМИТ-5) |
|
ХТ8.2 |
IC2:NO |
Вывод нормально-разомкнутого контакта реле канала телеуправления 2 (БМИТ-4, БМИТ-5) |
|
ХТ8.3 |
K2:NC |
Вывод нормально-замкнутого контакта реле канала телеуправления 2 (БМИТ-4, БМИТ-5) |

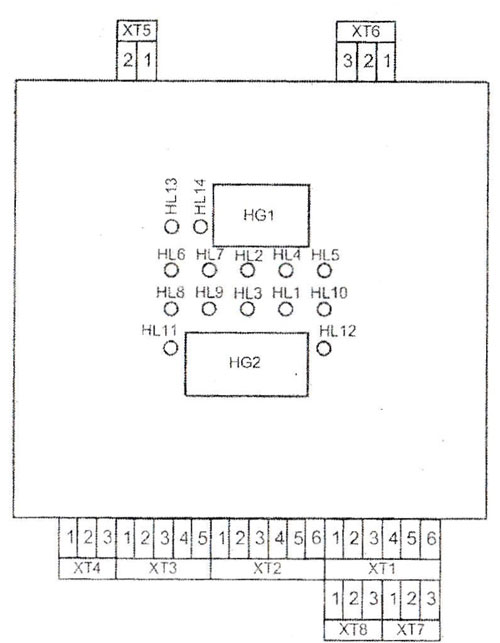

Рисунок 3.2 — Расположение клемм и элементов индикации
Таблица 3.2 — Назначение индикаторов
|
Индикатор |
Вход |
Цвет |
Обозначение на табличке1’ |
|||
|
|
|
свечения |
БМИТ-1-П БМИТ-2-П БМИТ-4-П |
БМИТ-1-СУ БМИТ-2-СУ БМИТ-4-СУ |
БМИТ-1 -ТП БМИТ-2-ТП БМИТ-4-ТП |
БМИТ-3 БМИТ-5 |
|
HGI |
AIN 1 |
Зеленый |
рА1(А) |
— |
||
|
HG2 |
AIN2 *36В |
Зеленый |
рА2 (А) pV(B) |
— |
||
|
HL1 |
DIN 1 |
Красный |
|
|
|
- |
|
HL2 |
DIN2 |
Красный |
МТЗ |
МТЗ-1 |
МТЗ |
— |
|
HL3 |
DIN3 |
Красный |
|
МТЗ-2 |
АЗУР |
— |
|
HL4 |
DIN4 |
Зеленый |
|
К1 |
|
— |
|
HL5 |
D1N5 |
Зеленый |
КОНТ.ВКЛ. |
К2 |
QF1 |
— |
|
HL6 |
D1N6 |
Г олубой |
тзп |
ТЗП-1 |
|
— |
|
HL7 |
D1N7 |
Желтый |
КИ |
КИ-1 |
ДГР |
— |
|
HL8 |
г DIN8 |
Голубой |
|
ТЗП-2 |
|
— |
|
HL9 |
DIN9 |
Желтый |
|
КИ-2 |
ДО |
— |
|
HL10 |
DIN 10 |
Зеленый |
СЕТЬ |
КЗ |
|
— |
|
HL11 |
DIN 11/ D1N11.H |
Зеленый |
ПРОВЕРКА |
110В |
110В |
— |
|
HL12 |
DIN12 |
Красный |
РУ-36 |
|
РУ-36 |
— |
|
HL13 |
— |
Желтый |
RX' |
0 |
||
|
HL14 |
— |
Красный |
ТХ2) |
|||
|
Примечания: - Расшифровку обозначений см, в РЭ на аппарат, - Кроме модификаций БМИТ-1. |
в который встроен блок. |
|
||||
3.3 Внутреннее устройство
Внутреннее устройство блока иллюстрирует рисунок 3.3. Блок составлен из
нескольких электронных модулей. Каждый из модулей представляет собой
функционально-законченное электронное устройство, изготовленное в виде
печатной платы с установленными на неё электронными компонентами. Модули
не имеют отдельного корпуса.
Применяется четыре типа модулей:
1) МСД (поз. 3) - модуль сбора данных. Выступает в качестве основы блока
и реализует логику его функционирования.
2) СМИ (поз. 4) — субмодуль индикации. Содержит элементы индикации и их
обвязку. Монтируется на нижний слой печатной платы МСД путем впайки
штыревых соединителей.
3) МП36/12-0.3 (поз. 1) — модуль питания. Преобразует переменное
напряжение 36В в стабилизированное постоянное напряжение 12В (ток
нагрузки до О.ЗА) для питания схемы блока (без гальванической изоляции).
4) МИ485(И) (поз. 2) — модуль интерфейса RS485 (искробезопасный).
Содержит элементы для передачи данных по интерфейсу RS485. Обеспечивает
гальваническую изоляцию от схемы МСД и искробезопасность выводов
подключения к линии связи.
5) СМРП (поз. 10) — субмодуль реле и памяти. Содержит часы реального
времени с батареей резервного питания типа CR2032, два электромагнитных
реле телеуправления, держатель съемной карты памяти и интерфейс связи с
модулем сбора данных МСД.
Сведения по обозначению и количеству применяемых в блоке модулей
представлены в таблице 3.3.
Таблица 3.3 — Сведения по обозначению и количеству применяемых в блоке
электронных модулей
|
|
.... . |
Количество на исполнение, |
шт. |
|||
|
Наименование |
Обозначение |
БМИТ |
БМИТ |
БМИТ- |
БМИТ |
БМИТ- |
|
|
|
-1 |
-2 |
3 |
-4 |
5 |
|
МП36/12-0.3 |
ПИФА 436211.001 |
1 |
1 |
1 |
1 |
1 |
|
МИ485(И) |
ПИФА 468119.001 |
— |
1 |
1 |
1 |
1 |
|
МСД |
ПИФА 467921.001 |
1 |
— |
— |
— |
— |
|
МСД-01 |
ПИФА 467921.001-01 |
— |
1 |
— |
1 |
-— |
|
МСД-02 |
ПИФА 467921.001-02 |
— |
— |
1 |
— |
1 |
|
СМИ |
ПИФА 467981.001 |
1 |
— |
— |
— |
— |
|
СМИ-01 |
ПИФА 467981.001-01 |
— |
1 |
— |
1 |
— |
|
СМИ-02 |
ПИФА 467981.001-02 |
— |
— |
1 |
— |
1 |
|
СМРП |
ПИФ А.467451.006 |
— |
— |
— |
1 |
1 |
Между собой модули соединяются посредством плоского
проводного шлейфа с разъемами типа IDC в соответствии со схемой
электрической принципиальной (приложение А).
Блок также имеет органы настройки, которые скрыты под верхней стенкой
(см. рисунок 3.3). К их числу относятся:
— технологический разъем (поз. 5), который
используется производителем для конфигурирования блока;
— 8-контактный DIP-переключатель (поз. 6) для задания адреса (кроме
БМИТ-1);
— 4-коитактный DIP-переключатель (поз. 7) для задания режимов работы
индикаторов HG1, HG2;
— кнопка «Меньше» (поз. 8);
— кнопка «Больше» (поз. 9)

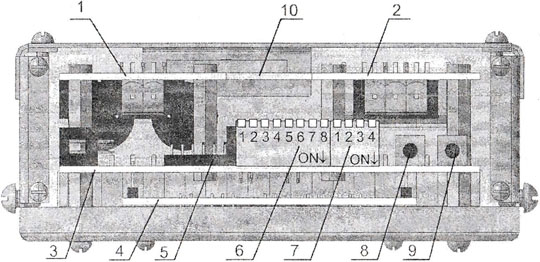

Рисунок 3.3 — Вид блока со снятой верхней стенкой
