6 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

6.1 Работа с цифровыми и дискретными индикаторами

Дискретные индикаторы HL1-HLI2 напрямую отображают состояние соответствующих входов DIN1-D1N12 блока БМИТ. В зависимости от модификации блока, они имеют назначение согласно таблицы 3.2. Описание работы индикаторов приведено в руководстве по эксплуатации на аппарат, в который встроен БМИТ.

Индикатор HL13 «RX» отображает работу канала приема данных. Свечение индикатора свидетельствует об установке на линии RS-485 активного уровня. При нормальной работе линии RS-485 индикатор работает в импульсном режиме, что свидетельствует о передаче данных по линии прочими устройствами. Непрерывное свечение индикатора указывает на неполадки в линии, в частности, вызванные подключением одного из устройств неверной полярностью или неисправностью какого-либо из устройств.

Индикатор HL14 «ТХ» отображает работу канала передачи данных. Работа индикатора в импульсном режиме сигнализирует об отправке блоком пакета данных. Непрерывное свечение индикатора свидетельствует о неисправности блока.

Если HLI3 работает в импульсном режиме, a HL14 остается в неактивном состоянии, это указывает, что поступающие в блок пакеты данных отличаются от настроек блока (не совпадает адрес, неверная скорость передачи данных или нарушена целостность принятого пакета данных в соответствии со спецификациями MODBUS).

Цифровой индикатор HG1 работает в режиме рА1. Он отображает величину фазного тока в амперах.

Цифровой индикатор HG2, в зависимости от настройки (см. 5.2), работает в режиме рА2 или pV. В режиме рА2 он работает аналогично HG1, но контролирует значение второго фазного тока. В режиме pV индикатор отображает величину напряжения питания блока, если задан диапазон 36В, или величину линейного напряжения сети, если выбран иной диапазон (см. 5.3). Величина напряжения отображается в вольтах.

После подачи питания индикаторы HG1, HG2 кратковременно работают в особом режиме, который позволяет определить некоторые настройки блока БМИТ и качество функционирования его некоторых функций (см. таблицу 6.1).

6.2 Работа с линией связи

Блок в модификациях БМИТ-2 — БМИТ-5 оснащен искробезопасным интерфейсом RS-485. Схема интерфейса реализована в составе модуля АЗ МИ485(И) (см. приложение А). Схемой модуля обеспечивается гальваническая изоляция интерфейса RS-485 от остальной части блока и искробезопасность цепей подключения к линии связи, при этом, отдельный искробезопасный источник питания не требуется.


I аблица 6.! Работа индикаторов MG 1. HG2 после подачи питания.

Таблица 6.2 — Индикация диапазона измерения напряжения на индикаторе HG2

Интерфейс RS-485 образован двумя электрическими линиями: линия А (клемма ХТ6.3) и линия В (клемма ХТ6.2). Схемой модуля МИ485(И) выполняется преобразование логического сигнала передачи ТХ в дифференциальный сигнал, подаваемый в симметричную линию связи A-В (канал передачи), а также преобразование дифференциального сигн&та, поступающего из линии связи A-В, в логический сигнал приема RX (канал приема). При этом, уровню логической единицы соответствует состояние линий A-В, когда напряжение Ua-b>+200 мВ (состояние холостого хода), а уровню логического нуля — UA.B<-200 мВ (активное состояние).

Работа каналов приема и передачи сигнализируется светодиодами HL13 и HLI4, соответственно.

Линия связи RS-485 реализуется по шинной топологии, когда все подключаемые к ней устройства соединяются последовательно симметричными


кабелями. На концах линий связи должны быть установлены согласующие резисторы (рекомендуемая величина сопротивления 120 Ом).

Таблица 6.3 — Коды ошибок, отображаемых в модификациях БМИТ-4

6.3 Средс тва обеспечения искробезопасности интерфейса связи

Искробезопасность выходных цепей подключения к линии связи обеспечивается:

1) узлом ограничения напряжения, собранном на стабилитронах VD5...VD7 (установлены на печатной плате модуля МИ485(И));

2) узлом ограничения тока, собранном на резисторах R15-R32 (установлены на печатной плате модуля МИ485(И).

Расположение искрозащитных элементов на печатной плате модуля МИ485(И) иллюстрирует рисунок 6.1 (выделены серым цветом).

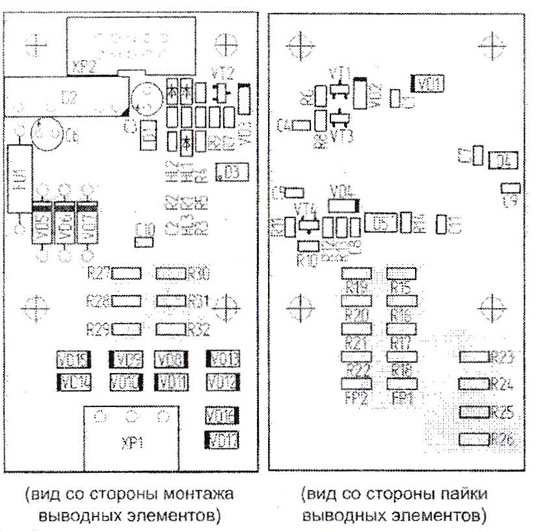

Рисунок 6.1 — Схема размещения искрозащитных элементов на печатной плате модуля МИ485(И)

Допустимо подключение к общему гальванически-связанному участку линии связи нескольких электротехнических аппаратов при выполнении следующих условий:

1) интерфейс связи электротехнического аппарата выполнен на основе модуля МИ485(И);

2) к участку линии связи подключено не более 30 модулей МИ485(И);

3) для соединения модулей МИ485(И) используются кабели с сечением жил не более 2.5мм ;

4) длина кабеля между соседними модулями МИ485(И), выраженная в километрах, не превышает значения, рассчитанного по формуле:

60/N,

где N - количество модулей МИ485(И), подключенных к гальванически-связанному участку линии связи.

6.4 Телеуправление

Модификациями БМИТ-4, БМИТ-5 поддерживается возможность телеуправления по 2 каналам. Для этого в блок встроено два электромагнитных реле, электрический доступ к переключающим контактам которых предоставляют клеммы ХТ7 (канал ]), ХТ8 (канал 2).

Доступ к управлению электромагнитными реле предоставляет регистр RC_COMMAND (см. приложение В). Его старший байт CMD предназначен для записи команды телеуправления, в т.ч. команды управления нереверсивными объектами (0x65 - откл К1, 0x6А - вкл К1, 0x95 - откл К2, 0x9А - вкл. К2) и команды управления реверсивными объектами ( 0х5А вкл. вперед (вкл. К1 при условии, что К2 откл.), 0хА5 - вкл. назад (вкл. К2 при условии, что К1 откл.) и 0x55

- стоп (откл. К1, К2)). Младший байт регистра RC_COMMAND предназначен для записи идентификатора источника команды телеуправления (значения от 0 до 255).

После исполнения нереверсивной команды телеуправления в дальнейшем реверсивные команды игнорируются. И наоборот, после применения реверсивной команды, нереверсивные игнорируются.

После выполнения команды отключения возможность повторного включения блокируется на время, равное уставке выдержки времени блокировки включения (регистр RC_LOCKTIME). По-умолчанию, её значение равно 60 с. Изменить уставку можно по сети MODBUS.

Причину блокировки канала телеуправления можно узнать из регистра RC_STATUS (см. приложение В).

Блок реализует защиту от потери управляемости по каналу ТУ. Принцип действия защиты заключается в отключении реле телеуправления, если длительность паузы обращений к блоку превысила установленную выдержку времени (регистр RC_TIMEOUT). Изменить уставку можно по сети MODBUS.


6.5 Архивация событий на съемную карту памяти

Функция архивации событий на съемную карту памяти доступна в модификациях БМИТ-4, БМИТ-5.

Функция активизируется автоматически, если после подачи питания блок обнаружит карту памяти с файловой системой FAT16 или FAT32 со свободным объемом памяти.

Архивация событий ведется в текстовых файлах, которые создаются ежедневно и имеют имя следующего формата:

ddmmyyyy.tza

где ddmmyy - дата создания файла (например, 01032011 соответствует дате 1 марта 2011 г.);

tza - расширение файла.

Текст файла состоит из заголовка и строк регистрации событий.

Заголовок включает в себя следующую информацию:

1) Source: 3.1 (указывает, что источник данных блок БМИТ)

2) Address: (значение адреса связи)

3) 1D: (значение идентификатора для нужд ПО TETZ-SCADA)

Строки регистрации событий имеют следующий формат:

[метка времени], [адрес регистра], [данные до изменения], [данные после изменения]

Метка времени имеет формат чч:мм:сс, где чч — значение часов (00-23), мм

— значение минут (00-59), сс - значение секунд (00-59).

Значение адреса регистра и данных могут быть представлены в одном из следующих числовых форматов: десятичном (без приставки), шестнадцатиричном (с приставкой Ох) или двоичном (с приставкой 0Ь).

Удобство работы с файлами tza предоставляет программное обеспечение TETZ-SCADA.
