21.6. Проходка восстающих

Организация работ при скоростной проходке

Организация работ при скоростной проходке восстающих комплексов КПВ-1 заключается в следующем (рис. 21.10). Проходческая бригада состоит из 18 человек и ведет работы в двух восстающих одновременно. Суточный режим работы — трехсменный с двучасовым перерывом между сменами. Звено состоит из шести человек, из которых 4 проходчика, имеющих Единую книжку взрывника, и два электрослесаря (слесаря), выполняющие также обязанности скреперистов. При описываемой организации работ уборка породы производится скреперной лебедкой 17-ЛС-2П со скрепером вместимостью 0,4 м3. Электрослесарь при необходимости участвует в наращивании монорельса.

В начале смены в 1-м восстающем два проходчика, работающие на трех перфораторах ПТ-36М, обуривают забой и бурят шпуры для крепления секции монорельса, а во 2-м восстающем

проходчик и электрослесарь наращивают монорельс. После подъема этих рабочих в забои восстающих оставшиеся внизу два члена звена (проходчик и электрослесарь) получают взрывчатые материалы (затрачивая около 0,5 ч). Затем электрослесарь убирает породу (в течение 0,65 ч) скреперной установкой под 1-м восстающим. В это время проходчик под 2-м восстающим укладывает взрывчатые материалы в контейнеры и после окончания работ в забое по наращиванию монорельса поднимается в забой со вторым проходчиком для бурения. Освободившийся электрослесарь приступает к уборке породы под 2-м восстающим.

Заряжание шпуров в забоях производится взрывниками или проходчиками, имеющими «Единую книжку взрывника». В период проветривания проходчики получают взрывчатые материалы для второго цикла, а слесари следят за работой вентиляторов на штреке и готовят КПВ к следующему циклу. Вентиляторы на штреке выполняют вспомогательную функцию, поскольку забой проветривается воздушно-водяной смесью с помощью форсунки или туманообразователя.

Порядок работы во втором цикле аналогичен. Проветривание во втором цикле осуществляется в междусменный перерыв.

При площади восстающего в проходке около 5 м2, коэффициенте крепости пород f= 16 глубина шпуров составляет 1,67 м, а общая длина пробуренных за цикл шпуров составляет около 30 м. Подвигание забоя за взрыв равно около 1,55 м при расхо-де детонита М 22,8 кг. Работая по приведенному графику в данных условиях, бригада проходит каждый из восстающих со скоростью 225 м/мес. Производительность труда одного рабочего— 4,85 м3/смену.

Проходка наклонных восстающих комплексами типа КПН. Данным комплексом проходят восстающие с углом наклона от 30 до 60° и длиной до 120 м (рис. 21.11). Комплекс оснащен двумя бурильными агрегатами АБ-2, которые имеют стреловидные манипуляторы и перфораторы ПР-ЗОК на канатно-поршневых податчиках. С помощью комплекса производится спуск-подъем людей, материалов и оборудования, создается рабочее место в призабойной зоне, снабжение сжатым воздухом и водой через став монорельса. Проветривание забоя после взрывных работ осуществляется в течение часа воздушно-водяной смесью (аналогично комплексу КПВ). Порядок ведения горнопроходческих работ аналогичен типовому при применении комплекса КПВ.

При углах наклона от 30° и более отбитая в забое порода под действием собственного веса и силы взрыва доставляется к горизонтальной выработке, где грузится скреперной установкой или вибропитателем в вагонетки.

Проходка восстающих скважинными зарядами. Взрыванием скважинных зарядов проходят вентиляционные, материальные, породоперепускные и другие виды восстающих в породах любой крепости и устойчивости (кроме сыпучих). До недавнего» времени восстающие с помощью скважинных зарядов проходили только в породах, не требующих крепления. Эксплуатация

восстающих, пройденных в слабых породах и закрепленных анкерной крепью с набрызгбетоном по металлической сетке, показала возможность использования их в качестве ходовых в течение длительного времени. Высота восстающего принимается 40—50 м и ограничивается из-за искривления скважин. Отклонение скважин от заданного направления не должно превышать 0,5 м на длине 50 м. Диаметр скважин колеблется от 50 до 200 мм. Для уменьшения величины отклонения скважин в процессе бурения рекомендуется жесткое раскрепление бурового станка на точке забуривания. Практика показала, что меньшее отклонение наблюдается у станков шарошечного бурения при использовании направляющих труб. Скважины бурят снизу вверх или сверху вниз. На нижнем горизонте проходят небольшую аккумулирующую камеру. При высоте восстающего 20— 30 м отбойку чаще всего ведут сразу на всю длину скважин. При большей высоте применяют секционную отбойку участками {секциями) длиной 5—10 м и более.

На результаты взрыва и качество оформления стенок восстающего существенное влияние оказывает расположение скважин и очередность взрывания зарядов в них. При глубоких скважинах и бессекционном взрывании возможна запрессовка горной массы или простреливание скважин. Операции по ликвидации запрессовки очень трудоемки и сводятся обычно к следующим мероприятиям: промывка водой; простреливание скважин после пробивки их тяжелым грузом; повторное бурение. Прострелы скважин из-за увеличенной линии наименьшего сопротивления и неправильной очередности взрывания ликвидируют повторным взрыванием прострелянных скважин. При проектировании расположения скважин в пределах заданного контура будущего восстающего необходимо, чтобы объем образующейся после взрыва полости превышал взрываемый в 1,25 раза. Это исключает запрессовку.

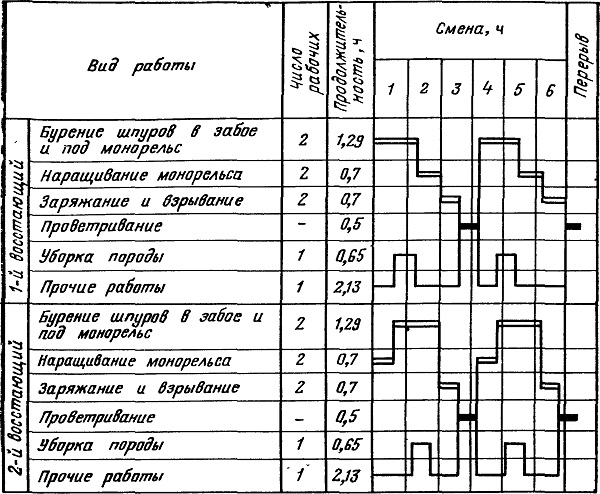

Рис. 21.10. График организации работ при одновременной проходке двух восстающих комплексами КПВ-1

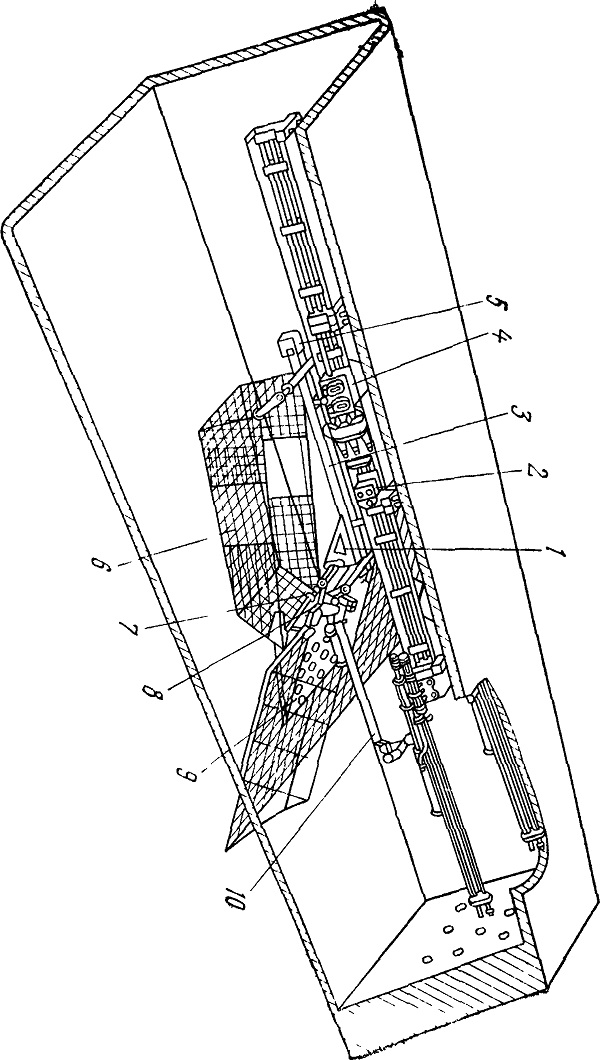

Рис. 21.11. Проходческий комплекс типа КПН с буровым агрегатом АБ-2

1 — тележка; 2— ловитель; 3 —рама; 4 — ходовая часть; 5 — механизм передвижения тележки; 6 — кабина; 7 — траверса; 8 — основание для установки АБ-2; 9 — рабочая платформа, 10—буревой агрегат АБ-2

Большое распространение получили схемы расположения скважин по вершинам равнобедренных треугольников (рис. 21.12). Номерами скважин отмечена очередность взрывания зарядов в них (компенсационная скважина большого диаметра номера не имеет). В крепких породах () при диаметре компенсационной скважины 150 мм и заряжаемых скважин 100 мм расстояния между ними составляют: mi=3,8d; m2=5d; тз=6,7d; m4=7,5d.

При секционном взрывании сквозных скважин сначала устанавливается пробка в нижней части скважины, а ее заряжание ведется сверху — со стороны устья. После установки пробки в скважину насыпается забойка высотой 0,5 м из мелкой породы. Заряжание скважины производится до половины длины заряда,
затем опускается патрон-боевик с двумя электродетонаторами, направленными своими кумулятивными воронками в разные стороны, и производится дозаряжание секции Над зарядом на высоту 0,5 м насыпается слой породы, который служит забойкой. Монтируются две независимые электровзрывные сети — основная и дублирующая. При использовании ВВ со скоростью детонации 4000 м/с и высоте сек-

ции 20 м врубовые скважины рекомендовано взрывать с интервалами замедления 15, 60, 120 и 225 мс (на рис. 21.12 это скважины 1—4), затем взрывают вспомогательную скважину 5 с интервалом замедления 200—250 мс и оконтуривающие скважины 6—9 с интервалом замедления 500—1000 мс. При использовании ВВ с большей скоростью детонации интервал замедления уменьшают.

Проходка восстающих бурением позволяет значительно повысить безопасность работ, увеличить скорость проходки, с большей точностью выдержать сечение и направление выработки. При разведке угольных пластов восстающие диаметром до 1 м лроходят для целей вентиляции агрегатом типа «Стрела-68» при коэффициенте крепости пород f<10.

Для проходки восстающих на рудниках в породах с f<16 в настоящее время применяют проходческие комбайны 1КВ1 и 2КВ. Комбайны предназначены для бурения на глубину до 80 м с максимальным отклонением от вертикали 30°. С помощью этих комбайнов в производственном объединении «Кривбассруда» пройдено более 5000 м восстающих диаметром 1,5 м. При проходке в породах средней крепости максимальная производительность комбайна 1КВ1 достигала 12,5 м/смену.

Комбайном 1КВ1 восстающие проходят сверху вниз сплошным забоем или в две стадии с первоначальным бурением передовой скважины. Комбайн состоит из бурового станка, става штанг, разбуривателя, консольного крана для подачи штанг и блока питания. Буровой станок, блок питания и платформа для штанг смонтированы на платформах с колесно-рельсовым ходом. Приведение станка в рабочее и транспортное положение осуществляют с помощью манипулятора. Сменная производительность комбайна по породам с f=12 достигает 4 м.

Комбайн 2КВ бурит восстающие в две стадии: первоначально бурят пилот-скважину сверху вниз, которую затем расширяют до проектного размера снизу вверх с расположением комбайна на верхнем горизонте. По комплектующим узлам комбайны 2КВ и 1КВ1 аналогичны.
Подготовка к бурению начинается с выбора места заложения скважины и проходки камеры объемом 60—80 м3 для размещения станка и возведения основания для него у устья скважины. Основанием служит бетонная площадка (фундамент) или железобетонная плита. Пилот-скважину бурят шарошечным долотом с использованием направляющих штанг, препятствующих отклонению скважины от заданного направления. После выхода пилот-скважины на нижний горизонт шарошечное долото снимают и буровой став оснащают расширителем заданного конечного диаметра.
