21.6. Проходка восстающих

21.6. Проходка восстающих

Общая характеристика способов проведения. Технология проходки вертикальных и крутонаклонных восстающих (f>=60°) несколько отличается от технологии проведения слабонаклонных восстающих (f< 60°), которые преимущественно проходятся при разведке пологопадающих залежей. Объем проходки разведочных восстающих по сравнению с объемом горизонтальных выработок незначителен.

Ффрма и размеры поперечного сечения разведочных восстающих приведены в разд. 1.

Известны следующие способы проходки восстающих: обычный способ (с оборудованием в период проходки лестничного отделения и устройством рабочего и предохранительного полков),,- с помощью проходческих комплексов, взрыванием скважинных зарядов, бурением на полное сечение и др. Перечисленные. способы проходки находят применение в геологоразведочной практике.

Обычный способ отличается высокой трудоемкостью, но может применяться практически в любых условиях при незначительных объемах проходки. Областью его применения при больших объемах проходки считают: наличие относительно

устойчивых пород при длине восстающего не более 20—25 м.

Проходить восстающие с помощью комплексов типа КПВ можно практически в любых условиях при наличии в забое устойчивых пород. При неустойчивых породах восстающий крепят сплошной венцовой или анкерной крепью с металлической сеткой и набрызгбетоном. Проходка восстающих с помощью комплекса КПВ имеет следующие преимущества по сравнению с обычным способом проходки: скорость проходки в 3—4 раза и производительность труда в 1,5—1,8 раза выше, а себестоимость на 30—40% ниже. Кроме того, повышается безопасность труда проходчиков И снижается трудоемкость работ в несколько раз.

Стоимость проходки восстающих с помощью взрывных скважин обходится на 30—50% меньше, а затраты на лесома-териалы ниже на 20—25% по сравнению с обычным способом проходки.

Скорости проходки восстающих обычным способом в породах с f=8----12 редко превышают 25—30 м/мес, тогда как скорость проходки с помощью комплекса КПВ при одном забое может достигать 200 м/мес.

Проходка восстающих обычным способом. При обычном способе проходки перед началом проведения восстающего сооружают камеру в боку или кровле горизонтальной выработки. Если камеру делают в кровле выработки, то улучшаются условия выпуска породы из грузового отделения в связи с увеличением проходного сечения восстающего после навески люка и затвора.

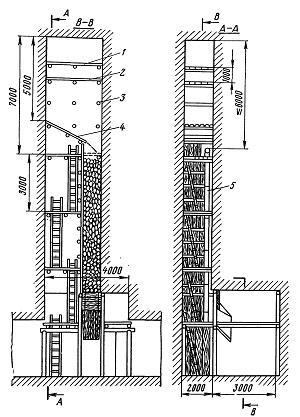

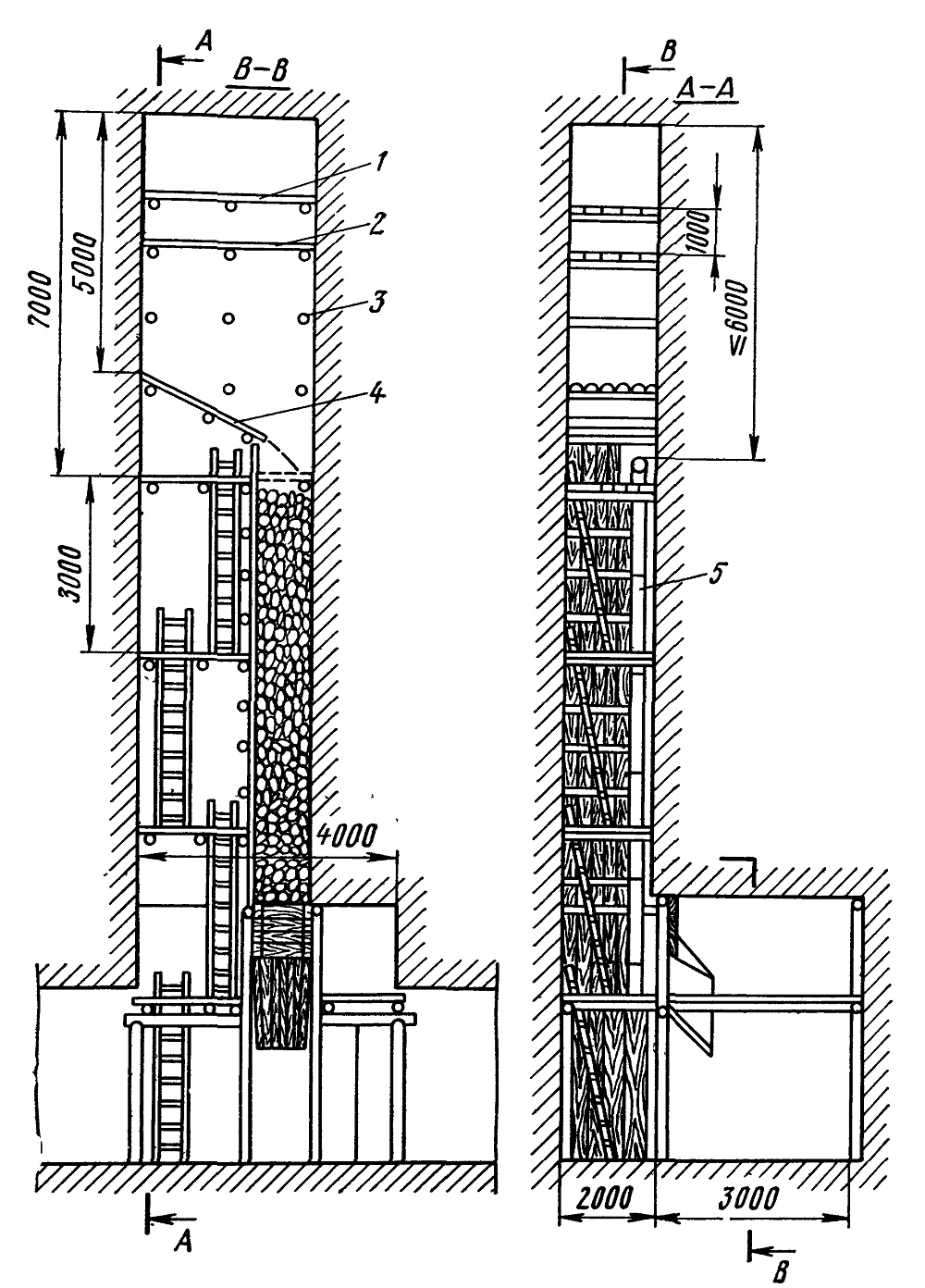

Рис. 21.5. Оборудование восстающего в крепких породах при проходке с сооружением полков:
1 — рабочий полок; 2 — предохранительный полок, 3 — распорка; 4 — отбойный полок: 5 — вентиляционная труба

В камере после выемки породы устанавливают камерную раму, которая служит основанием для венцовой крепи и устройства люка. В неустойчивых породах бока камеры затягивают распилом или досками. После сооружения камеры начинают работы по проходке восстающего. Первые 5—7 м выработки проходят с временных полков без разделения восстающего на отделения. В дальнейшем, независимо от назначения выработки, восстающий делят на отделения. При устойчивых породах пробивают распорки и отшивают друг от друга отделения досками толщиной 40 мм, а при неустойчивых породах применяют сплошную венцовую крепь. Если проходка восстающего предусмотрена с передовой скважиной, то ее бурят заранее.

На рис. 21.5 показано оборудование восстающего, проходимого в устойчивых или мерзлых породах с применением распорной крепи. После взрывных работ и проветривания забоя породу из грузового отделения восстающего выгружают в вагонетки, оставляя подушку из породы высотой не менее 1 м, чтобы при последующем взрывании не разбить люк. Проходчики поднимаются в забой по ходовому отделению до отбойного полка и через боковую откидную ляду выходят в призабойную зону, осматривают и обирают забой от отслоившихся кусков породы, сбрасывают оставшуюся породу с распорок и отбойного полка. Затем приступают к подъему лесоматериалов для распорной крепи и досок для отшивки ходового отделения от грузового. В забое сооружают два полка: рабочий (на расстоянии 1,8—2 м от забоя) и

предохранительный (на 1 м ниже рабочего). После сооружения полков в забой поднимают телескопные перфораторы, хранящиеся обычно ниже отбойного полка в ходовом отделении. Бурят двумя перфораторами, применяя клиновой или прямой вруб. Врубы располагают над грузовым отделением во избежание повреждения ходового отделения в период взрыва и разрушения отбойного полка. Остальные заряды в шпурах взрывают порядно с замедлением в направлении ходового отделения. Глубину шпуров выбирают в зависимости от крепости пород, их трещиноватости и устойчивости в пределах от 1,5 до 2,5 м. С повышением глубины шпуров повышается производительность проходчиков.

Разработка паспорта буровзрывных работ производится в той же последовательности, как и для горизонтальных выработок. При наличии в забое разрезной скважины применяют прямой вруб, используя скважину в качестве компенсационной полости для облегчения работы зарядов во врубовых шпурах. Их располагают на расстоянии 1,8—2 диаметров скважины от ее оси. Коэффициент заполнения врубовых шпуров принимают равным 0,9—0,95, остальных — 0,6—0,75. Способ взрывания электрический или электроогневой. При взрывании зарядов в хрупких породах рекомендуется принимать интервал замедления от 15 до 50 мс, а в пластичных и мерзлых — от 30 до 75 мс. Перед взрыванием зарядов устраивают наклонный отбойный полок из

распила, толстых досок или старых рельсов, а рабочий и предохранительный полки убирают. Отбойный полок необходим для направления отбитой взрывом породы в грузовое (породное) отделение с целью защиты ходового отделения от разрушения.

Проветривание забоя при большой длине восстающего и отсутствии разрезной скважины является сложной задачей в связи с наличием в выработке крепи и полков в ходовом отделении и может длиться 2,5—3 ч. Для проветривания применяют вентиляторы ВМ-5М или ВМ-6М, работающие на нагнетание, а также эжекторы. Вентилятор, работающий на нагнетание, устанавливают в горизонтальной выработке на расстоянии 10 м от устья восстающего со стороны свежей струи. Если горизонтальная выработка проветривается по всасывающей схеме, то в восстающем применяют также всасывающий способ проветривания и врезают вентилятор в общий всасывающий трубопровод. Трубы монтируют в специальном отделении восстающего. Если же такое отделение отсутствует, то трубы размещают в ходовом отделении. Эффективность проветривания резко повышается, если имеется разрезная скважина диаметром не менее 150—200 мм. При слабой естественной тяге у устья скважины на верхнем горизонте может быть установлен вентилятор, работающий на всасывание, тогда проветривание осуществляется за 20—30 мин.

При сплошной венцовой крепи используется круглый лесоматериал диаметром не менее 15 см, а при распорной крепи — диаметром 16 см.

При проходке восстающего обычным способом и отсутствии разрезной скважины выполняется не более одного-двух циклов в сутки. Одна бригада проходит обычно две-три выработки, в том числе один восстающий.
