4.1. Способы бурения шпуров и бурильные машины

При проходке горных выработок в зависимости от f примеяют следующие способы бурения: вращательный — в породах с f<=6; вращательно-ударный — в породах с f<=12 и ударно-поворотный— в породах с f>12.

В горизонтальных выработках площадью поперечного сечения до 6,5 м2, проводимых в породах с f<8, находит применение бурильная установка БУЭ-1М, имеющая одну бурильную машину БУЭ с электрическим приводом. Установка самоходная на рельсовом ходу со скоростью передвижения до 1,5 км/ч. Она имеет ширину 0,6 м, высоту 1,2 м и позволяет бурить шпуры глубиной до 3 м во вращательном режиме. В состав БУЭ-1М входит перекатная платформа, которую устанавливают со стороны пешеходной дорожки. Для пропуска погрузочного оборудования в забой бурильную установку перекатывают на эту платформу. В геологоразведочных выработках с небольшой площадью сечения можно применять бурильную установку БУ-1 вращательно-ударного действия, оснащенную одной бурильной машиной БУ (марка 110-1-1М) в породах с f<=9 или БГА-1М при f<= 12. Максимальная глубина бурения шпуров составляет 2,75 м. Установка несамоходная, пневматическая, на рельсовом ходу. Для обеспечения прохода в забой погрузочного оборудования установка БУ-1 располагается обычно в тупиковом заезде или на замкнутой разминовке.

Разведочные выработки проходят в основном в породах средней крепости и крепких. Для бурения шпуров в породах с f>12 в горизонтальных выработках, имеющих рельсовые пути, находит применение бурильная установка СБКН-2М, оснащенная двумя бурильными машинами ПК-60. Установка самоходная, шириной 0,95 м, имеет удобный пульт управления и обеспечило
вает бурение шпуров на глубину до 2,5 >м (рис. 4.1). Установку можно применять при забоях площадью до 12 м2. В крепких породах (f>12), кроме бурильных установок на рельсовом ходу, применяют легкие переносные бурильные установки УПБ-1 или ЛПК-IV, оснащенные перфораторами ПП-54 или ПП-36 и автоподатчиком (рис. 4.2). Установки имеют дистанционное управление, поэтому исключена вибрация рабочего и значительна облегчен труд. В горизонтальных выработках применяют также ручные перфораторы на пневмоподдержках П8, П11 и П13. Все бурйлЬные машины осуществляют бурение шпуров с промывкой водой для выноса из них буровой мелочи и пылеподавления в процессе бурения.

В мерзлых породах применяют перфораторы ПП-63, которые обеспечивают интенсивную продувку шпура с увлажнением пыли. Они работают в комплексе с пылеподавляющей установкой типа ППУ-11-3. Раствор, содержащий NaCl при бурении пород, имеющих температуру t<—16°, или СаС1 при t>—16 °С, вытесняется из бачка сжатым воздухом и по шлангу поступает к пер-форатору. Содержание добавок составляет 3—10% к массе воды. В промывочной трубке перфоратора раствор смешивается с воздушным потоком и распыляется. Жидкостно-воздушная смесь идет затем по штанге бура в забой шпура, смачивает и подавляет образующуюся при бурении пыль.

При бурении шпуров, направленных вверх (при проходке восстающих), и креплении анкерной крепью применяют телескопные перфораторы. В настоящее время наиболее производительным перфоратором в крепких породах является ПТ-36М. Находят применение также телескопные перфораторы ПТ-29М, ПТ-45КВ и ПТ-50.

При бурении шпуров в стволах круглого сечения, оснащенных проходческими комплексами, применяют стволовые бурильные установки БУКС-1М и БУКС-1МЦ, которые имеют то четыре бурильных машины БГА и могут бурить шпуры на глубину до 4,2 м в породах с t<=12—14. Начато освоение бурильных установок БУКС-1у2 и БУКС-1у5, которые оснащаются двумя-пятью бурильными машинами ПК-75 для бурения на глубину до 4,4 м в породах с f<= 20. В стволах, не имеющих проходческих комплексов, шпуры бурят ручными перфораторами ПР-30.

Буровой инструмент. При вращательном способе бурения шпуров установками БУЭ-1 применяют резцы диаметром 42 мм типа РБ 42-2 (породный) и штанги круглые диаметром 32 мм с каналом 9 мм для промывки.

При вращательно-ударном способе бурения применяют специальные долотчатые коронки диаметром 42 мм (БУ-1100-1-0,6), л также коронку КУВШ 42-25, которая имеет повышенную стойкость и обеспечивает высокую скорость бурения. Штанги применяют такие же, как и при вращательном способе бурения.

При ударно-поворотном способе бурения в крепких породах применяют в основном коронки долотчатые 'пластинчатые ,(КДП) и крестовые долотчатые (ККП) диаметром 36—43 мм, армированные твердыми сплавами ВК15 и ВК11В, которые имеют конусное или резьбовое соединение с буровой штангой. Долотчатые коронки с прямоугольными пластинами твердого сплава применяют для бурения крепких и вязких пород, а крестовые пластинчатые — крепких трещиноватых пород. Буровые штанги для бурения ручными перфораторами изготовляют из буровой стали диаметром 22 и 25 мм, они имеют длину хвостовика 108 мм. Длина штанги составляет от 700 мм (забурник) до 4300 мм, а масса — от 2,2 до 17 кг.

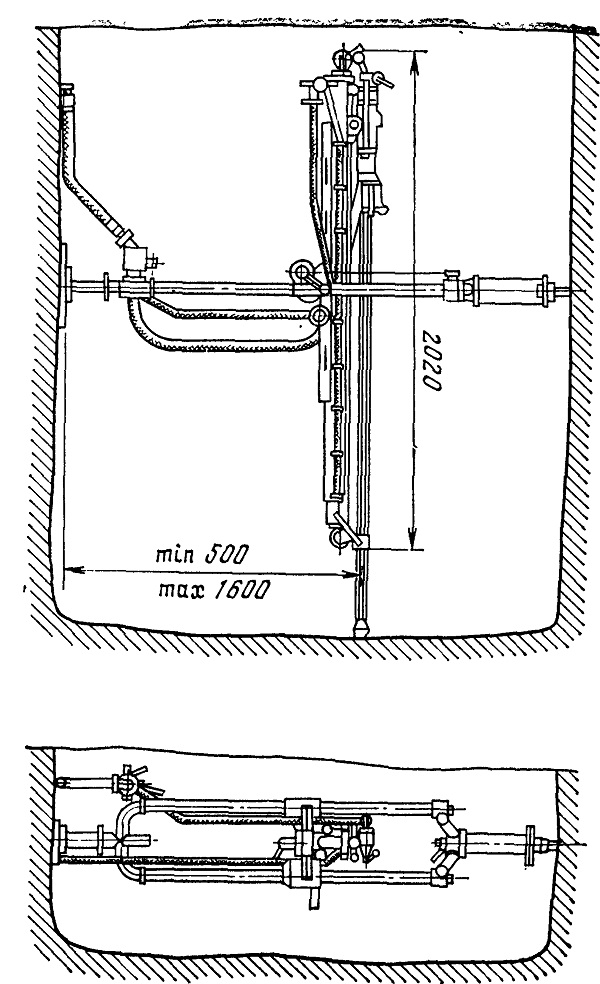

Рис. 4.2. Переносная бурильная установка УПБ-1
