3.3. Расположение шпуров в забоях

Горизонтальные и наклонные выработки. При составлении схемы расположения шпуров в забое учитывают характеристику пород, условия их залегания, направление трещиноватости, размеры забоя, мощность применяемого ВВ и требуемое подви-гание забоя за взрыв. Общие рекомендации к расположению шпуров в однородных трещиноватых породах следующие.

Клиновой вруб располагают в центральной части забоя.

Соотношение между числом врубовых, отбойных и оконтури-вающих шпуров принимают 1 : 0,5 : 1,5 или 1 : 0,5 : 2. С увеличением крепости пород и площади забоя число врубовых шпуров изменяется от 2 до 8 и в породах с коэффициентами крепости  = 9-----13 составляет 6—8 (при площади забоя более 4 м2). Расстояние между парами врубовых шпуров по вертикали составляем 40—50 см.


Углы наклона врубовых шпуров рекомендуется принимать равным 53—55° в породах с f> 12 и 65—70° с f<=12. Эти рекомендации могут быть выполнены только в широких забоях (более 2,5 м при глубине вруба более 1 м). Глубина врубовых шпуров  принимается на 0,3—0,4 м больше глубины  остальных шпуров, определяемой по формуле.

Пример расположения шпуров в забое с прямым врубом (шпуры 1—4) показан на рис. 3.4. Для расширения прямого вруба применяют два-четыре вспомогательных шпура 5—8. Их располагают на расстоянии от врубовой полости, равном ее ширине в трудновзрываемых или 2,5 ширины в хорошо взрываемых породах.

Отбойные шпуры 9—10 и оконтуривающие 11—23 располагают друг от друга и от полости, образуемой взрывом предыдущих зарядов, на расстоянии линии наименьшего сопротивления

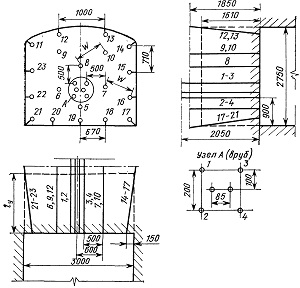

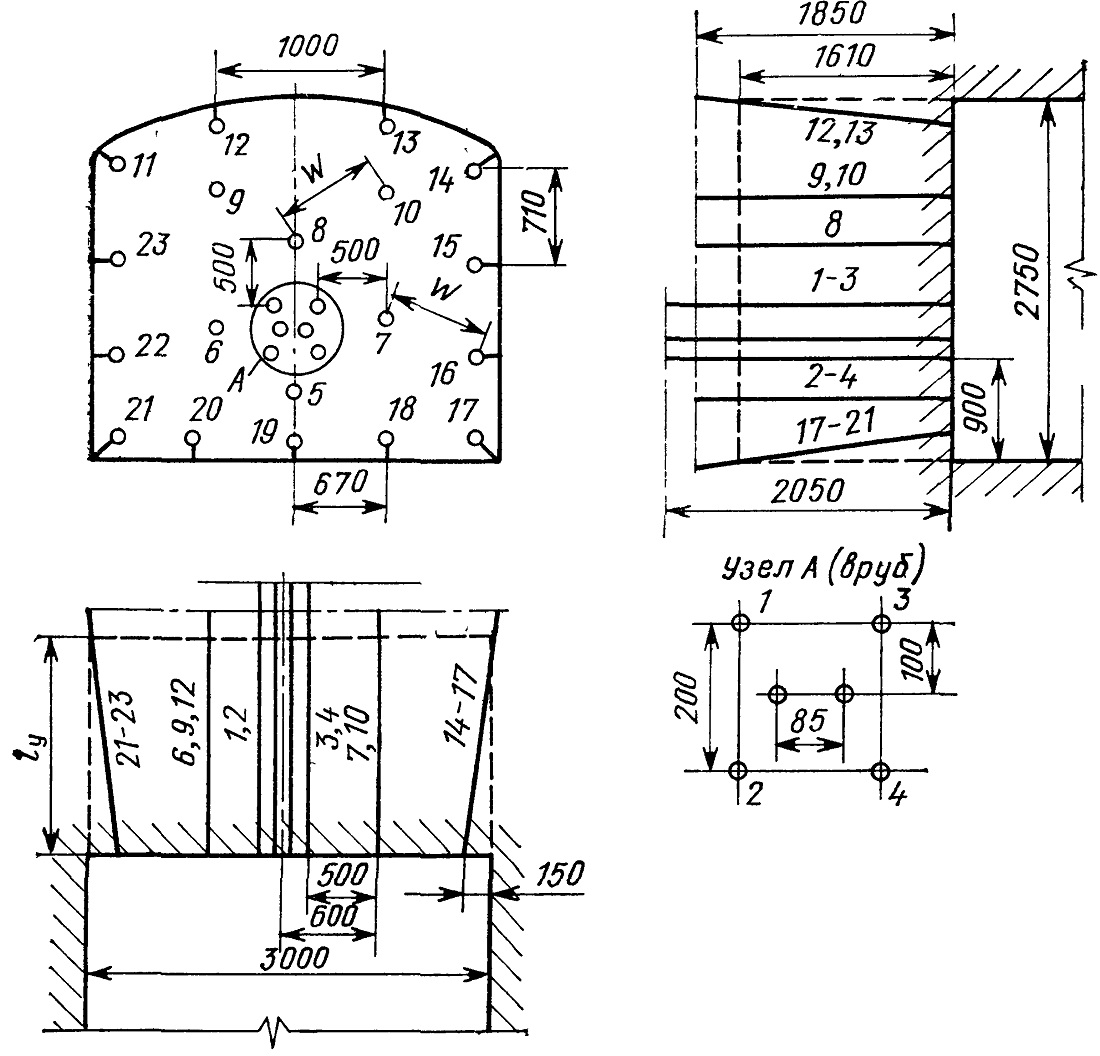

Рис. 3.4. Расположение шпуров в забое с прямым врубом

Оконтуривающие шпуры располагают друг от друга по контуру на расстоянии, равном в среднем л. и. с. Учитывая разные условия работы зарядов на контуре, расстояние между оконту-ривающими шпурами можно принимать равным: (1-4-1,2) W — у кровли выработки, (0,8—0,9) W — у почвы — и W — в боках (см. рис. 3.4).

Во избежание уменьшения ширины выработки в крепких породах = 10----20 устья оконтуривающих шпуров располагают на расстоянии 0,15—0,2 м от стенки, а забои этих шпуров должны выходить за будущий контур выработки на 5—7 см (не более 10 см в породах =20). При этом угол наклона оконтуривающих шпуров к плоскости забоя составляет 85—87°. При наличии в забое выработки скважины последнюю используют для конструирования вруба. Его делают прямым с четырьмя шпурами, которые располагают параллельно скважине на расстоянии, равном 1,8 ее диаметра. Скважину не заряжают, а коэффициент заполнения врубовых шпуров доводят до 0,9—0,95. При диаметре скважины, равном 0,1—0,2 м, удается доводить к. и. ш. в крепких породах до 0,9—0,98 с сокращением удельного расхода ВВ на 20—30% и уменьшением общей длины шпуров на 30%.

Вертикальные выработки. В стволах разведочных шахт прямоугольного сечения применяют клиновые врубы из четырех — восьми шпуров, заряды в которых взрывают первыми (рис. 3.5). Принцип размещения шпурового комплекта в вертикальных выработках такой же, как и в горизонтальных. В стволах, имеющих круглую форму сечения, шпуры располагают по концентрическим окружностям, число которых зависит от крепости пород, диаметра ствола и изменяется от 2 до 5. Число шпуров„ размещенных на каждой из этих окружностей, относится как 1 : 2 : 3 : 4 : 5 (при 5 окружностях). Расстояние между шпурами в породах средней крепости и крепких принимают равным 0,6— 0,8 м. Диаметр для врубовых шпуров принимают равным 0,25— 0,3 диаметра ствола вчерне. Число врубовых шпуров в зависимости от крепости пород и формы вруба обычно составляет от 6 до 12. Используют разные формы врубов. В условиях Кривбасса, например, хорошие результаты были получены при комбинированном пирамидально-призматическом врубе: по окружности вруба бурят комплект наклонных шпуров, образующих конус или пирамиду, и вертикальные шпуры. Причем наклонные и вертикальные шпуры на врубовой окружности располагают поочередно. Глубина врубовых шпуров на 10—15% больше глубины остальных. В качестве забойки применяют гранулированный шлак. Рекомендуемая глубина шпуров l при f=2—3; 4-нб; 7----20 соответственно составляет 3—2,6; 2,5—2,2 и 2,1—1,5 м. В последние годы в выработках, проведенных по крепким породам, стали применять шпуры глубиной 4,5 м и контурное взрывание. Число оконтуривающих шпуров при этом составляет 40—50% общего числа.

При проходке шурфов небольшого сечения по слабым выветрелым породам IV—V категорий по СНиП бурят два врубовых шпура, остальные являются оконтуривающими и отбойными. В крепких породах применяют пирамидальный вруб из четырех шпуров. Глубина шпуров может колебаться в широких пределах в зависимости от интервала опробования и составлять от 0,2—0,3 до 1,5 м и более.

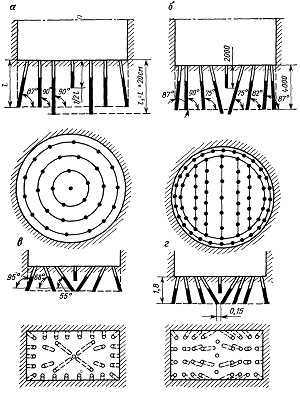

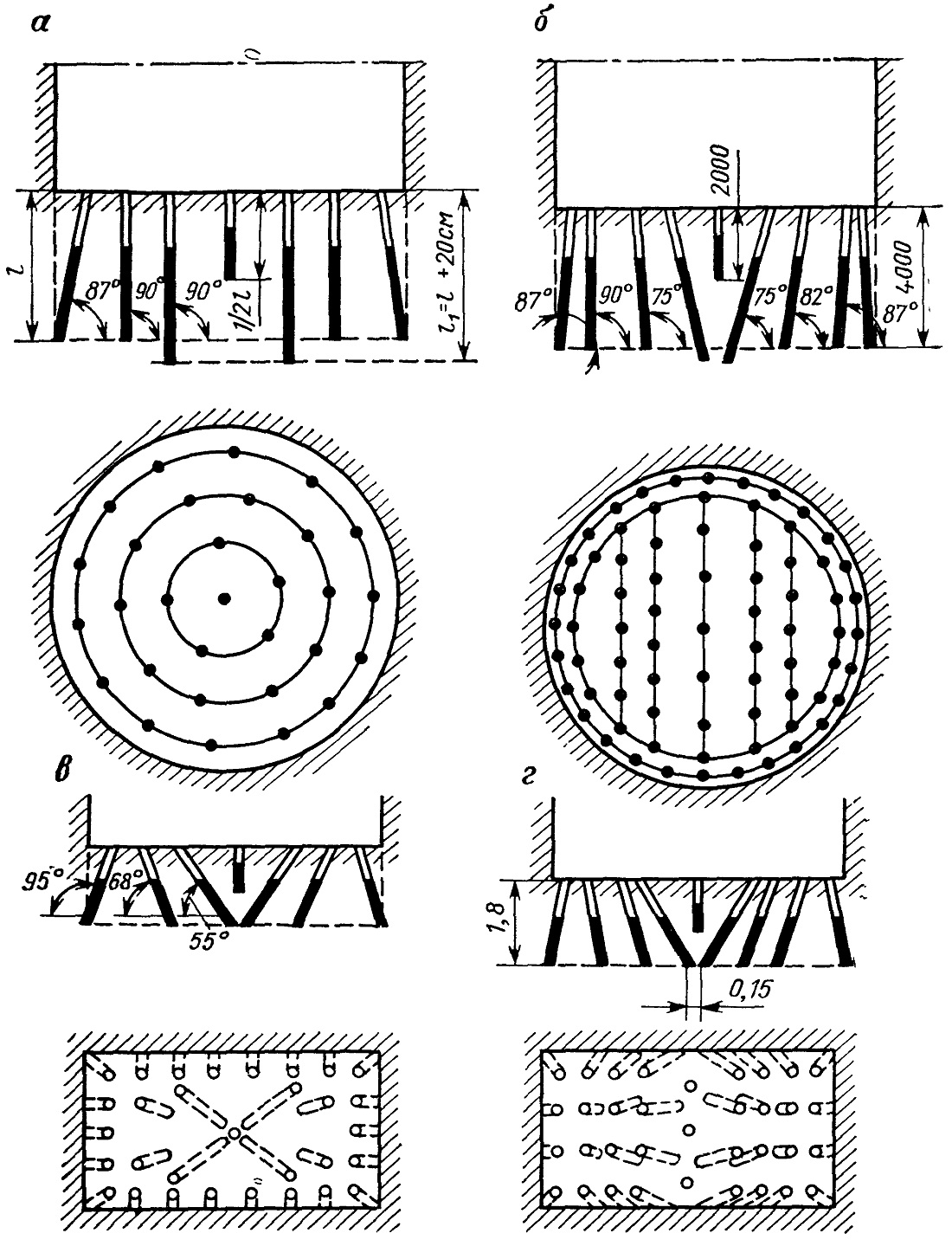

Рис. 3.5. Схемы расположения шпуров в вертикальных стволах, имеющих сечение круглой формы (а и б — соответственно прямой и клиновой врубы) и прямоугольной (виг — соответственно пирамидальный и клиновой врубы)
