Агрегат АЗА-3

Агрегат АЗА-3

Агрегат АЗА-3 предназначен для механизации процесса установки якорей, оттяжек вышек и мачт. Он применяется для заглубления и извлечения винтовых анкеров; бурения шурфов под закладные якоря и бурения направляющих шурфов под винтовые анкеры в каменистых и мерзлых грунтах.

Агрегат смонтирован на шасси автомобиля ЗИЛ-131А высокой проходимости. Все узлы агрегата установлены и закреплены на общей раме, которая, в свою очередь, прикреплена к лонжеронам автомобиля через деревянные прокладки с помощью стремянок. К раме шарнирно прикреплена телескопическая мачта, которая при транспортировке агрегата с помощью гидроцилиндров укладывается в горизонтальное положение. На раме и мачте также смонтированы трансмиссии агрегата, гидравлическое и электрическое оборудование, системы контроля и управления агрегатом.

Привод трансмиссии — от двигателя автомобиля через коробку отбора мощности, установленную на корпусе раздаточной коробки автомобиля.

Техническая характеристика агрегата АЗА-З приведена в табл. 1.12, а кинематическая схема ее показана на рис. 1.24.

Изготовитель — ПО «Геомаш», г. Щигры Курской области.

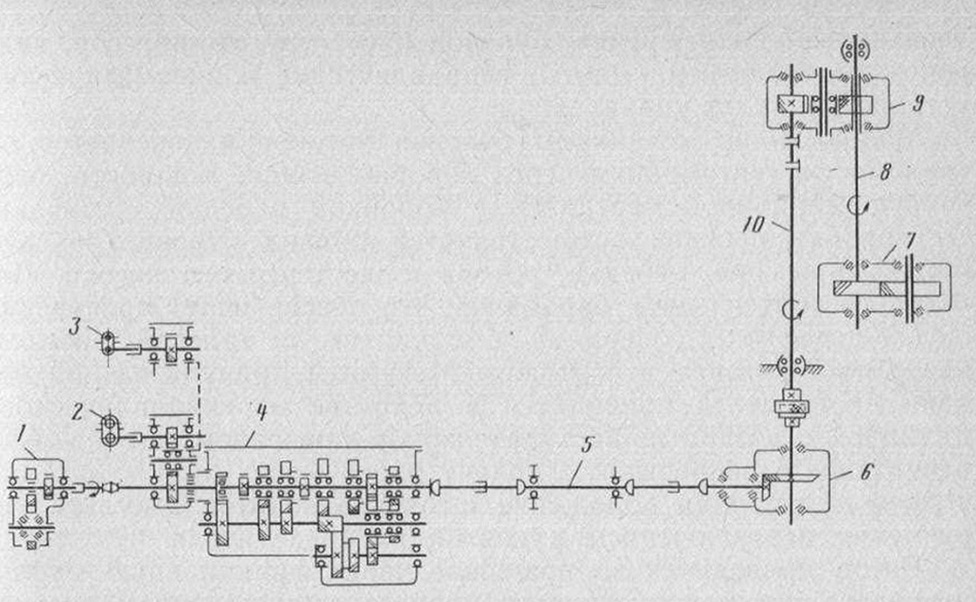

Рис. 1.24. Кинематическая схема агрегата АЗА-З:
1 — коробка отбора мощности; 2, 3 — шестеренные насосы соответственно НШ-46 и НШ-10; 4 — коробка передач; 5 — промежуточная опора; 6 — угловой редуктор; 7
вращатель; 8 — ведущий вал; 9 — верхний редуктор; 10 — вертикальный вал
