Фотоэлектрический зазоромер АГ-2 (ФЗ-1) снабжен фазометрическим датчиком, состоящим из проектора с круговой разверткой светового луча, фотоэлектрического приемника с преобразователем и усилителем и самописца (рис. 78).

Предназначен для автоматического бесконтактного измерения и записи зазоров между подвижным составом и стенками горных выработок, а также для контроля приближения сооружений на железнодорожном транспорте.

Может быть установлен на специальной тележке пли на любом транспортном сосуде.
Техническая характеристика
База прибора, м .........1,5

Пределы измерений, м......0,25-1,5

Производительность (скорость прокатки), м/сек . ........0,5—3

Точность результатов, см .....2-3

Масштабы записи: ]

продольный..................1:500

поперечный.........перемен-

ный

Вес прибора, кг..................8,5

В состав комплекта входят:

Прибор АГ-2....................1

Фотоприемник....................1

Пульт управления с кабелем ... I

Футляр с мелкими принадлежностями ..........................1

Аккумулятор 6-СТ-42............1
Вес комплекта 40 кг.

По особому заказу поставляется складная тележка.

Изготовитель: Экспериментальный завод

ЦНИИ МПС, г. Москва.

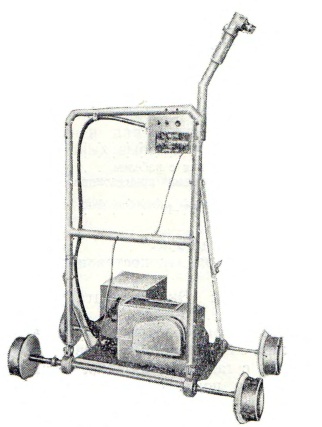

Рис. 78. Зазоромер фазометрический АГ-2.
