Механический зазоромер АГ-1 состоит из датчика d виде шарнирного рычага с тросиком, самописца и привода от колеса транспортирующего устройства (рис. 77).

Предназначен для автоматического измерения и записи зазоров между подвижным составом и стенками горизонтальных горных выработок путем непосредственного контакта подвижного рычага с крепью выработки.

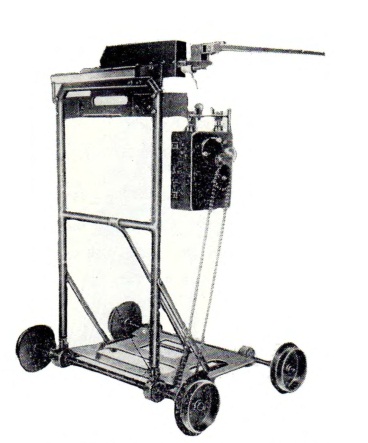

Рис. 77. Зазоромер механический АГ-1.

Может быть установлен на специальной тележке или на любом транспортном сосуде.

Техническая характеристика

Производительность (скорость про-
катки), м/сек.........0,5—1,5

Точность результатов, см..........1—2

Масштабы записи:

продольный..................1:500

поперечный..................1:12

Вес прибора, кг..................8,5

В состав комплекта входят:

Прибор АГ-1.........1

Механизм привода.......1
Тележка складная 1
Вес комплекта 25—30 кг

Разработан во ВНИМИ.

Намечаемый изготовитель: Харьковский

СНХ УССР.
