Инклинометрическая станция И-567Ф (ИФ-1)

Инклинометрическая станция И-567Ф (ИФ-1)

Инклинометрическая станция И-567Ф (ИФ-1) размешается в кузове спецавтомаши-ны на шасси ЗИЛ-157-Е и состоит из:

основного прибора — инклинометра И-567Ф; приборов контроля и управления; преобразователя тока со стабилизатором напряжения;

вспомогательного оборудования для спуска и подъема инклинометра;

кабеля и ЗИП для ремонтных работ. Предназначена для контроля бурения и съемки замораживающих скважин, имеющих диаметр 5 дюймов, отклонение от вертикали до 6° и глубину до 700 м.

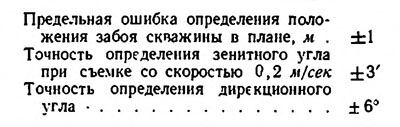

Техническая характеристика

Продолжительность съемки до глубины 700 м, час............2-2,5

Диаметр корпуса прибора, мм ... . 110

Длина корпуса прибора, мм..... 2300

Вес инклинометра, кг................60

Разработана ВНИМИ. Опытный образец эксплуатируется трестом «Шахтспецстрой» с 1961 г.
