Дальномерная аппаратура ДАР-100

Дальномерная аппаратура ДАР-100 состоит из насадки, закрепляемой на зрительной трубе геодезического инструмента, и дальномерной рейки, устанавливаемой вертикально в точке визирования.

Насадка представляет собой визуальный редукционный дальномер двойного изображения. Редуцирующее действие основано на использовании качающегося клина, свободно подвешенного перед объективом зрительной трубы (рис. 44).

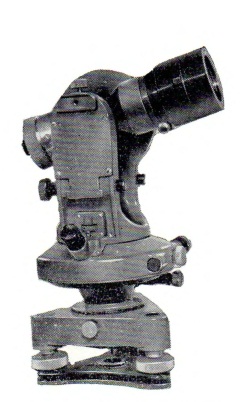

Рис. 44. Авторедукцнонная дальномерная аппаратура ДАР-100 с теодолитом ТТ-5

Предназначена для работы с теодолитами типа ТТ-4, ТТ-5, ТН и ТТП, а также с другими инструментами, имеющими наружный диаметр трубы со стороны объектива, равный 46 мм.



Техническая характеристика
Коэффициент дальномера . . 100

Постоянное слагаемое С для теодолитов типа ТТ-4,

ТТ-5 и др................0

Пределы редуцирования наклонных длин......от -21 до +21

Пределы измерения длин, м . от 20 до 2Э0 Точность измерения длин . 1:1500—1:2000

Вес насадки, кг............0,125

В состав комплекта входят:

дальномерная насадка ДАР-100 ... 1

дальномерная рейка..................2

противовес ..........................1

футляр для насадки и противовеса . . 1

Вес комплекта, кг    7,5

Отпускная цена не установлена. Изготовитель: Средне-Уральский СНХ

РСФСР.
