Дальномерная аппаратура ДД-5 состоит из насадки, закрепляемой на зрительной трубе геодезического инструмента, и дальномерной рейки, устанавливаемой вертикально в точке визирования.

Насадка представляет собой визуальный дифференциальный дальномер двойного изображения с параллактическим углом, создаваемым линзовым компенсатором, выполняющим одновременно роль микрометра.

Предназначена для работы с малогабаритными теодолитами типа ТОМ и другими инструментами, имеющими наружный диаметр трубы со стороны объектива, равный 38 мм (рис. 43).

Техническая характеристика

Коэффициент дальномера..........200

постоянное слагаемое С для обеих

сторон рейки ......... О

Длина рейки, м..................1,5

Расстояние между осями штрихов рейки, см:

а) на первой стороне..........2

б) на второй стороне .... 5

Пределы измерения длин, м:

а) по шкале с 2-сантиметровыми делениями..............49—160

б) по шкале с 5-сантиметровыми делениями..............100—230

Точность измерения....... 1:1000—1:1590

Вес насадки, кг..................0,06

В состав комплекта входят:

дальномерная насадка ДД-5 . 1

рейка дальномерная .... 2

футляр для насадки и против веса................1

Вес комплекта, кг 6

Отпускная цена, руб. 2-40.
Изготовитель: Средне-Уральский СНХ

РСФСР.

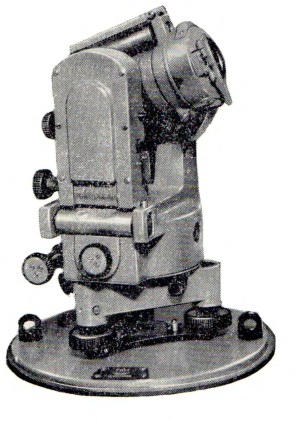

Рис. 43. Дальномерная аппаратура ДД-5 с теодолитом ТОМ
