Теодолитный сигнал ТС-5

Теодолитный сигнал ТС-5 состоит из марки в оправе, качающейся на горизонтально или вертикально расположенных полуосях, вилки с конической вертикальной осью и трегера с
тремя подъемными винтами и круглым уровнем.

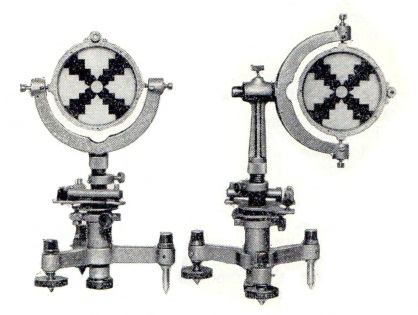

Рис. 41. Теодолитный сигнал TC-5



Предназначен для наведения на него трубы теодолита ТГ-5 (ТГ-1) при измеренный углов трехштатнвным (трехконсольным) методом с автоматической центрировкой (рис. 41).


Техническая характеристика



Высота до центра марки сигнала, мм........................214

Диаметр центральное отверстия

марки, мм....................12

Диаметр фигурной марки, мм . . 78

Эксцентриситет эксцентреннэ расположенной марки, мм . . . . 86±0,0

Цена деления круглого уровня . . 2

Вес одного сигнала, к ..........1,6

В состав комплекта входят:

сигнал, шт........................2

футляр деревянный с мелкими принадлежностями (шайба установочная, шпилька, салфетка, отвертка), шт......................1

Вес комплекта 8,2 кг

Отпускная цена 70 руб.
Изготовитель: Харьковский СНХ УССР.
