4.8.

Компенсационные обмотки машин постоянного тока

Компенсационные обмотки применяют для компенсации действия реакции якоря в машинах большой мощности. Обмотка выполняется из прямоугольного провода. Катушки укладываются в пазы, выштампо-ванные в полюсных наконечниках, так, что одна сторона катушки располагается в пазах наконечника одного полюса, другая — в пазах наконечника другого. Компенсационная обмотка в большинстве машин однослойная,

выполненная концентрическими катушками, соединенными последовательно с обмоткой дополнительных полюсов (рис. 4.35).

В последние годы появилась тенденция устанавливать компенсационные обмотки и в машинах средней мощности. Это позволяет уменьшить воздушный зазор машины, что приводит к возможности уменьшения ее габаритов из-за снижения требуемой МДС обмотки возбуждения.

4.9.

Обозначение выводов обмоток машин постоянного тока

ГОСТ 26772-85 устанавливает две различные системы обозначений выводов обмоток машин постоянного тока: для машин, разработанных после введения этого ГОСТ (с 1.01.1987 г.), и для ранее разработанных и модернизируемых машин. Для ранее разработанных и модернизируемых машин постоянного тока сохраняется система обозначений, установленная ГОСТ 183-74 (табл. 4.9) и состоящая из букв русского алфавита и цифр.

Обозначение начала (цифра 1) и конца (цифра 2) каждой из обмоток должно соответствовать протеканию тока в направлении от начала к концу обмотки при правом вращении машины в двигательном режиме во всех обмотках, кроме размагничивающей на главных полюсах. Если в машине имеется несколько обмоток одного наименования, то их начала и концы после буквенных обозна-

Таблица 4.9. Буквенные и цифровые

обозначения выводов обмоток электрических

машин постоянного тока (по ГОСТ 183-74)

Рис. 4.35. Схема соединений компенсационной обмотки и обмотки до-/ — главные полюсы; 2 — добавочные полюсы; 3 — обмотка добавочных полюсов;

Таблица 4.10. Буквенно-цифровые обозначения выводов обмоток машин постоянного тока (по ГОСТ 26772-85)

чений (Ш, Я и т. п.) должны иметь цифровые обозначения, стоящие после соответствующих букв, например ШЗ — Ш4; НЗ — Н4; С5-С6.

Для вновь разрабатываемых машин установлены обозначения, состоящие из букв латинского алфавита и цифр (табл. 4.10), соответствующие СТ СЭВ 3170-81 и публикации МЭК 34-8. В этой системе цифры, стоящие после букв в обозначениях нескольких обмоток возбуждения, работающих по одной и той же оси, проставляются в такой последовательности, чтобы при протекании тока от зажимов с меньшим номером к зажимам с большим номером магнитные поля этих обмоток совпадали по направлению. В машинах со взаимосвязанными обмотками добавочных полюсов и компенсационной для обозначения вывода применяется буква С.

Обозначения внутренних присоединительных выводов указываются в скобках.

Для обозначений выводов обмоток машин постоянного тока малой мощности как ранее разработанных, модернизируемых, так и вновь разрабатываемых при диаметре корпуса не более 40 мм и при отсутствии места для буквенно-цифровых обозначений допускается цветовое обозначение (табл. 4.11) проводами с разноцветной изоляцией, краской и т. п.

Обозначения наносятся непосредственно на концы обмоток (на кабельные наконечники, на шинные концы или специальные обжимы, плотно закрепленные на проводах). Навеска на выводные концы обмоток бирок с обозначениями не допускается.

бавочных полюсов, 2р = 6, а = 2: 4 — компенсационная обмотка

Таблица 4.11. Цветовые обозначения выводов обмоток машин постоянного тока

4.10. Обмотки возбуждения

4.10.1. Обмотки возбуждения синхронных машин

Обмотки возбуждения большинства машин общего назначения выполняются много-витковыми катушками, насаженными на сердечники полюсов. В синхронных явнополюс-ных машинах катушки возбуждения располагаются на роторе. Конструкция и способы крепления полюсов зависят от мощности машины и ее габаритов (рис. 4.36).

В машинах малой и средней мощности катушки наматывают изолированным круглым проводом, в машинах большой мощно-

сти — прямоугольным изолированным проводом. И те и другие катушки наматывают в несколько рядов с учетом размеров междуполюсного пространства. При больших токах возбуждения катушки наматывают из неизолированной ленточной или шинной меди с установкой междувитковой изоляции.

В крупных явнополюсных машинах, например гидрогенераторах, обмотка возбуждения наматывается из неизолированной шинной меди специального профиля (рис. 4.37).

Обмотка возбуждения неявнополюсных синхронных машин, в частности турбогенераторов (рис. 4.38) и турбодвигателей, рас-

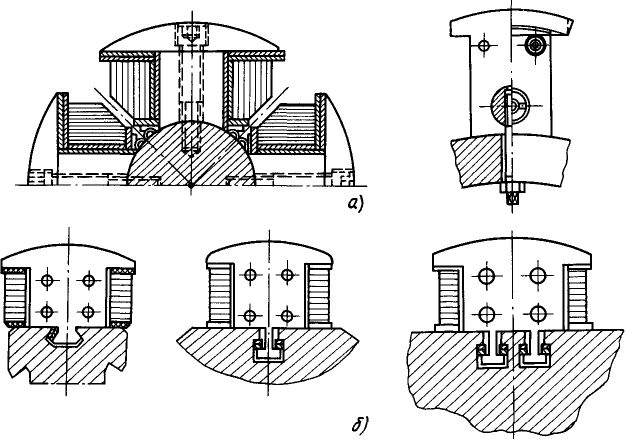

Рис. 4.36. Способы крепления полюсов ротора синхронных машин:

а — в машинах малой мощности; б — в машинах средней и большой мощности

Рис. 4.37. Специальный профиль медных шин для катушек возбуждения гидрогенераторов :

а — поперечное сечение шины; б — расположение

витков в катушке: 1 — витки в катушке: 2 —

изоляция между витками; 3 — корпусная изоляция

катушки; 4 — сердечник полюса

Рис. 4.38. Катушки возбуждения в пазах ротора турбогенератора типа ТВФ-150-2

пределенная, состоит из нескольких концентрических катушек на каждый полюс, уложенных в пазы ротора и соединенных по-

следовательно в катушечные группы. Каждая катушечная группа образует обмотку одного полюса.

4.10.2. Обмотки возбуждения машин постоянного тока

Конструкция обмоток возбуждения машин постоянного тока определяется мощностью машины, схемой ее возбуждения и назначением обмоток: обмотки главных полюсов параллельного и последовательного возбуждения и дополнительных полюсов.

Обмотки параллельного возбуждения в большинстве машин наматываются из круглого изолированного провода и имеют много витков (рис. 4.39). В крупных машинах постоянного тока их наматывают из прямоугольного изолированного провода обычно в несколько рядов.

Для обмоток последовательного воз-

буждения и дополнительных полюсов круглый обмоточный провод используют лишь в машинах малой мощности с номинальным током, не превышающим 10—15 А. В машинах с большим номинальным током катушки наматывают из изолированного прямоугольного провода и в машинах большой мощности — из неизолированной шинной меди (рис. 4.40).

В машинах смешанного возбуждения или параллельного со стабилизирующей обмоткой катушки параллельного и последовательного возбуждения устанавливают на главных полюсах друг над другом. Часто многовитковую катушку параллельного возбуждения делят на две части (рис. 4.41) и располагают между ними катушку стабилизирующей обмотки.

Рис. 4.39. Главные и добавочные полюсы с обмотками возбуждения машин постоянного тока:

а — в машинах малой мощности; 6 — в машинах

средней мощности; / — обмотка параллельного

возбуждения; 2 — обмотка добавочных полюсов

Рис. 4.40. Обмотки добавочных полюсов

машин постоянного тока средней и большой

мощности:

а — при большом числе витков в катушке; б — при малом числе витков в катушке

Рис. 4.41. Катушки возбуждения главных полюсов: 1 - обмотки параллельного возбуждения; 2 — обмотки последовательного возбуждения
