4.7.1.

Особенности конструктивного выполнения обмоток якоря

Обмотки якорей машин постоянного тока двухслойные, в машинах мощностью до 30 — 40кВт выполняются из круглого провода, в машинах большей мощности или специального назначения — из прямоугольного обмоточного провода. Основным элементом обмотки является секция, которая состоит из одного или нескольких витков. Обмотку с одновитковыми секциями называют стержневой. Выводные концы каждой секции соединены с коллекторными пластинами. Так как каждая пластина коллектора соединяется с началом одной и концом второй секции, то число коллекторных пластин К равно числу секций S в обмотке якоря.

Несколько секций, пазовые стороны которых размещены в одном слое паза и имеют общую корпусную изоляцию, образуют катушку обмотки. Катушка имеет столько пар выводных концов, из скольких секций она состоит. Примеры заполнения пазов якоря проводниками (секционными сторонами) и изоляцией обмоток из круглого и прямоугольного/проводов приведены на рис. 4.25.

Обмотки якорей могут быть петлевыми или волновыми, простыми или сложными.

В)

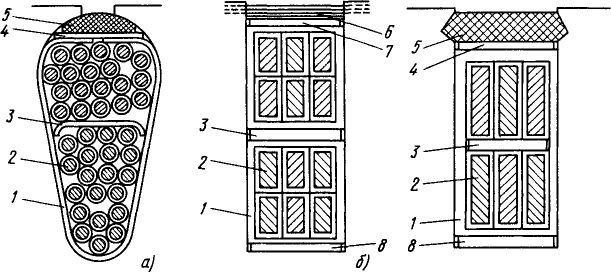

Рис. 4.25. Примеры заполнения пазов якорей машин постоянного тока проводниками

обмотки и изоляцией:

а — полуовальный полузакрытый паз, обмотка из круглого провода; б — прямоугольный открытый паз, обмотка из прямоугольного провода (нп = 3, ws = 2); в — прямоугольный открытый паз, стержневая обмотка п = 3, ws= 1); / — корпусная изоляция; 2 — проводники обмотки; 3 — прокладка между слоями; 4 — прокладка под клин; 5 — пазовый клин, б — проволочный бандаж; 7 — прокладка под бандаж;

8 — прокладка на дно паза

Рис. 4.26. Обозначения шагов обмоток якоря:

а — петлевой; б — волновой

Они характеризуются двумя частичными шагами, шагом по коллектору и по пазам (рис. 4.26). Частичные шаги (первый yv второй уг и результирующий у) измеряются в так называемых элементарных пазах и не имеют эквивалента в линейных размерах. Под элементарным понимают условный паз, в котором расположено по одной секционной стороне в каждом слое. Отсюда число элементарных пазов якоря z3 = S = К = zun, где ипчисло секций в катушке якоря. Шаг по коллектору ук измеряется числом коллекторных делений и определяет расстояние между началом и концом секции по окружности коллектора. Расстояние между сторонами катушки в пазовых делениях якоря определяет шаг обмотки по пазам уг.

Шаг по пазам и первый частичный шаг связаны соотношением уг = у\/иш. В большинстве обмоток у! /и„ — целое число. При этом обмотка равносекционная. Если yt /и„ не целое число, то обмотка ступенчатая. Ступенчатых обмоток по возможности избегают из-за технологических трудностей их выполнения.
