4. Увеличение зазора рекомендуется для работы в условиях грязного грунта - между 430 -
460 мм. Зазор приблизительно 410 мм рекомендуется для работы на гравийных, скалистых
поверхностях, а также на песке или снегу.
ОСТОРОЖНО!
Механизм регулирования гусеницы находится под высоким давлением. НИКОГДА не
сбрасывайте давление слишком резко Клапан для смазки цилиндра нельзя отвинчивать
более чем на 1 полный поворот от плотно завинченного положения. Стравить давление
медленно,
находясь постоянно вдали от клапана.

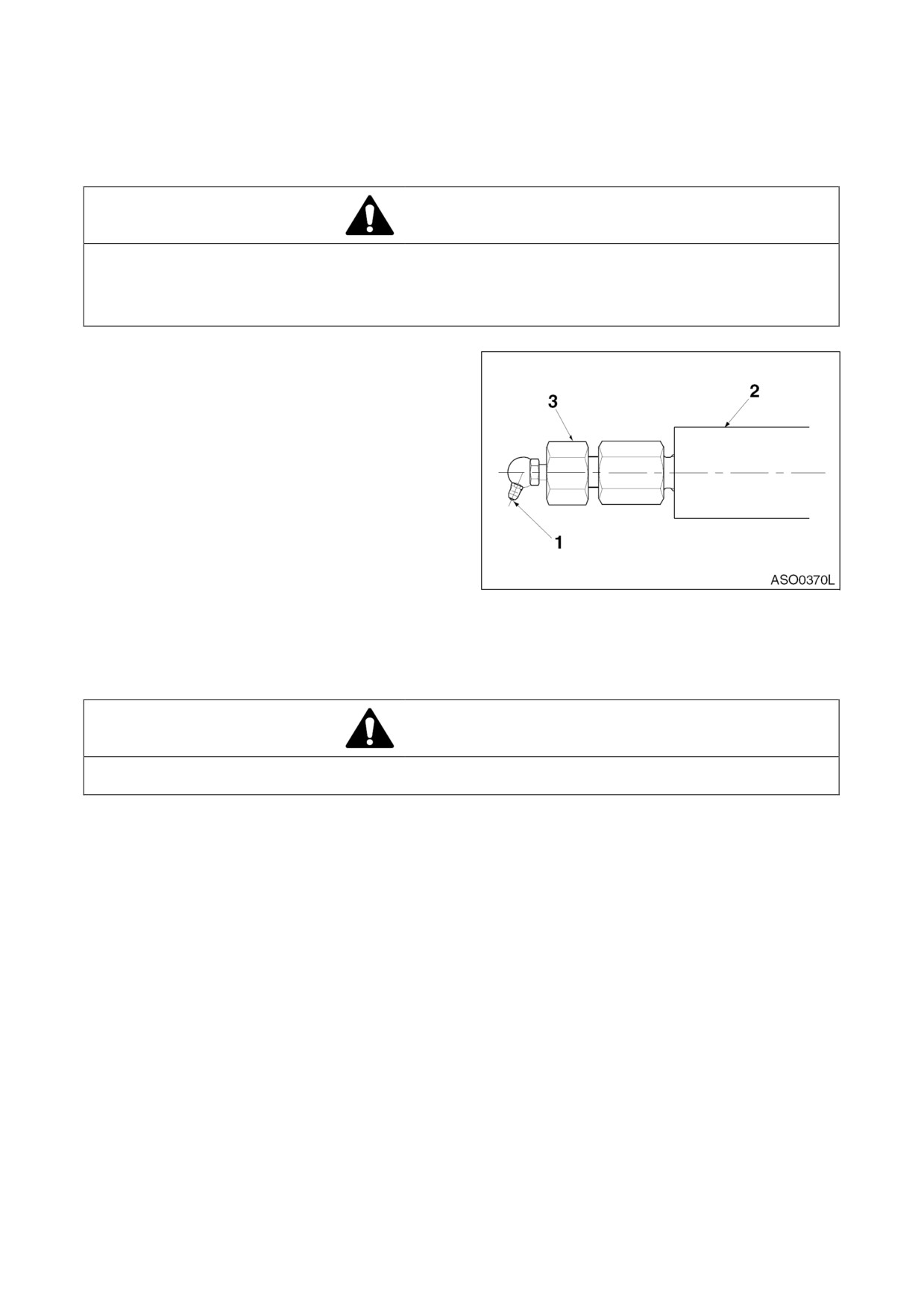

5. Регулирование натяжения гусеницы
выполняется через смазочный фитинг (1,
рис
102) в середине каждой боковой
рамы Добавление смазки увеличивает
длину регулировочного цилиндра (2). Чем
длиннее регулировочный цилиндр,
тем
больше давление натяжной пружины,
выталкивающей
натяжное
колесо
гусеницы.
6. Если нет достаточного провисания или
зазора
гусеничной
ленты
и
регулирование выполнено слишком туго,
натяжное колесо и регулировочный
цилиндр могут сместиться назад,
в
Рис 102
результате чего вытечет смазка через
отверстие в регулировочном цилиндре (2,
рис 102) и постепенно ослабнет клапан
(3, рис. 102).
ОСТОРОЖНО!
Не ослаблять и не удалять смазочный фитинг (1, рис.
102), пока давление не будет
постепенно спущено через ослабленный клапан (3, рис. 102).
4-64 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00026E Руководство по эксплуатации и техническому обслуживанию
ПРОВЕРКА БОЛТОВ И ГАЕК
Проверять ВЕСЬ крепеж после первых 50 часов работы и далее после каждых 250 часов. Если
крепеж ослаблен или отсутствуют, затянуть или установить новый. Всегда использовать
калиброванный динамометрический ключ.
ВАЖНЫЕ СВЕДЕНИЯ!
Всегда чистить крепеж перед затягиванием.
При ослабленном креплении противовеса следует связаться с
дистрибьютором компании
DOOSAN или агентством по продаже.
№
ТОЧКИ ПРОВЕРКИ
Диам.
КОЛ-
РАЗМ
ВРАЩ МОМЕНТ
болта
ВО
ГОЛО
кг/
м
Нм
Фут-
MM
ВКИ
фунт
БОЛТ
А
1
Соединительный
Сторона
16
8
24
21
205
152
болт для соединения
насоса
кронштейна
Сторона
-----
-----
-----
-----
-----
-----
крепления двигателя
вентилятора
и двигателя
2
Соединительный
Сторона
20
2
30
46
451
333
болт для соединения
насоса
резинового
Сторона
20
2
30
46
451
333
крепления двигателя
вентилятора
и рамы
3
Болт крепления радиатора
20
4
30
55
539
398
4
Стягивающий болт для маслобака
16
6
24
27
265
398
гидросистемы
5
Стягивающий болт для топливного
16
6
24
27
265
195
бака
6
Стягивающий болт для насоса
12
12
19
9
88
195
7
Стягивающий болт для клапана
20
4
30
55
539
65
управления
8
Стягивающий болт для редуктора
24
12
36
95
931
398
поворота
9
Стягивающий болт для двигателя
16
4
S
27
265
687
поворота
10
Стягивающий болт для аккумулятора
10
2
17
5
49
195
11
Соединительный болт с резиной для
10
16
17
6,7
66
36
крепления кабины и рамой
Соединительный болт с резиной для
16
4
24
21
206
48
крепления кабины и кабиной
12
Соединительный болт с
24
35
36
95
931
152
подшипником поворота и верхней
рамой
Соединительный болт с
24
40
36
95
931
687
подшипником поворота и рамой
днища
13
Стягивающий болт для ходового
24
40
36
95
931
687
механизма
Стягивающий болт для ведущего
20
56
30
55
539
687
колеса гусеницы
14
Стягивающий боль для верхнего
12
8
19
11
108
80
катка
15
Стягивающий боль для нижнего
22
72
32
75
735
542
катка
022-00026E Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-65
№
ТОЧКИ ПРОВЕРКИ
Диам.
КОЛ-
РАЗМ
ВРАЩ МОМЕНТ
болта
ВО
ЕР
кг/
м
Нм
Фут-
MM
ГОЛО
фунт
ВКИ
БОЛТ
А
16
Стягивающий боль для ограждения
22
16
32
75
735
542
гусеничной рамы
17
Болт для башмаков гусеницы
22
400
32
105
1029
759
18
Крепежный болт для переднего
16
9
24
21
205
152
штифта
20
6
30
40
392
298
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ В ОСОБЫХ
УСЛОВИЯХ
ПРИМЕЧАНИЕ:
Дополнительные рекомендации имеются в разделе
«Техническое
обслуживание в нестандартных условиях» на стр. 3-38.
УСЛОВИЯ
НЕОБХОДИМОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Работа в иле, воде или при дожде.
1.
Следует выполнять ежедневный обход, чтобы
убедиться в отсутствии незатянутых
фитингов,
видимых повреждений машины или
утечек жидкостей.
2.
После завершения работы убрать грязь,
обломки или мусор с машины Убедиться в
отсутствии повреждений,
сварных швов с
трещинами или плохо закрепленных деталей.
3.
Выполнить все ежедневные процедуры
смазки и обслуживания.
4.
Если работа происходила в соленой воде или
в других коррозионноактивных веществах,
следует промыть оборудование пресной
водой.
Работа в чрезвычайно пыльных или
1.
Очищать впускные воздушные фильтры чаще.
жарких условиях
2.
Очистить ребра радиатора и охладителя
масла от грязи и пыли.
3.
Чаще очищать впускной фильтр грубой
очистки топливной системы и топливный
фильтр.
4.
Осматривать и очищать, при необходимости,
стартер и генератор.
Работа на каменистом грунте
1.
Проверять ходовую часть и гусеничные ленты
на предмет повышенного износа или
повреждения.
2.
Убедиться в отсутствии слабо закрепленных
или поврежденных фитингов или болтов.
3.
Ослабить натяжение гусеницы.
4.
Следует чаще проверять переднее навесное
оборудование на наличие повреждений или
чрезмерного износа.
5.
При необходимости установить верхнюю и
переднюю защиту для защиты от падающей
породы.
4-66 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ
022-00026E Руководство по эксплуатации и техническому обслуживанию
УСЛОВИЯ
НЕОБХОДИМОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Работа в условиях крайне низких
1. Применять топливо с характеристиками,
температур
соответствующими
температурным
условиям.
2. Используя ареометр, проверить антифриз и
убедиться в том,
что он обеспечивает
надлежащую защиту от замерзания в
холодную погоду.
3. Проверить состояние батарей. В очень
холодную
погоду
следует
снимать
аккумуляторы на ночь и помещать их в теплое
место.
4. Удалить грязь, как можно скорее, чтобы
предотвратить ее намерзание на ходовой
части и возникновение повреждений.
ДЛИТЕЛЬНОЕ ХРАНЕНИЕ
Перед хранением экскаватора
более
одного месяца необходимо выполнить следующие
процедуры.
УСЛОВИЯ
НЕОБХОДИМОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. Очистка
1.
Под давлением промыть ходовую часть и
гусеничные ленты Убедиться в отсутствии
повреждений,
плохо закрепленных или
отсутствующих деталей.
2. Смазка
1.
Выполнить все ежедневные процедуры
смазки
2.
Нанести легкое масло на открытые
металлические
поверхности
с
гальваническим покрытием,
такие как штоки
гидроцилиндров и пр.
3.
Нанести легкое масло на все управляющие
соединения и управляющие цилиндры
(золотники управляющих клапанов и пр.).
3. Аккумуляторная батарея
1.
Снять батарею с экскаватора или
отсоединить кабели батареи для ее полной
зарядки и хранения.
4. Система охлаждения
1.
Проверить бак регенерации охлаждающей
жидкости и убедиться,
что уровень
антифриза в системе находится на нужном
уровне.
2.
Каждые
90
дней применять ареометр для
проверки уровня защиты охлаждающей
жидкости. Чтобы определить степень защиты,
необходимую охлаждающей системе, см.
таблицу определения степени защиты
антифриза/охладителя.
Добавить
охлаждающую жидкость при необходимости.
5. Гидравлическая система
1.
Раз в месяц запускать двигатель и выполнять
процедуры,
приведенные
в
разделе
"Прогревание
гидравлического
масла"
данного руководства.
022-00026E Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-67
ТРАНСПОРТИРОВКА
Следует соблюдать местные или правительственные нормы,
касающиеся транспортировки
экскаваторов В случае сомнений относительно норм уточнить требования у местных
полномочных органов.
Проверить предстоящий маршрут
(ширину дорог, допустимые вертикальные габариты,
ограничения по весу и постановления,
правила движения транспорта). Могут потребоваться
специальные разрешения.
ЗАГРУЗКА И ВЫГРУЗКА
ОСТОРОЖНО!
При транспортировке машины следует знать вес, высоту, длину и ширину.
Погрузка и разгрузка машины может быть сопряжена с опасностью Обеспечить работу
двигателя на минимальных оборотах и двигаться с минимальной возможной скоростью.
Убедиться, что используемый пандус может выдержать вес машины. При необходимости
укрепить пандус дополнительными блоками.
Убедиться, что на пандусе нет грязи или смазки, которые могут вызвать пробуксовку и
скольжение машины.
Перед началом погрузки/разгрузки экскаватора убедиться, что трейлер стоит на ровной,
твердой поверхности.
При необходимости повернуть машину, когда она находится на трейлере, это следует делать
на минимальной скорости хода при минимальных оборотах двигателя.
Убедиться в том,
что экскаватор закреплен на трейлере согласно местным законам о
перевозке.

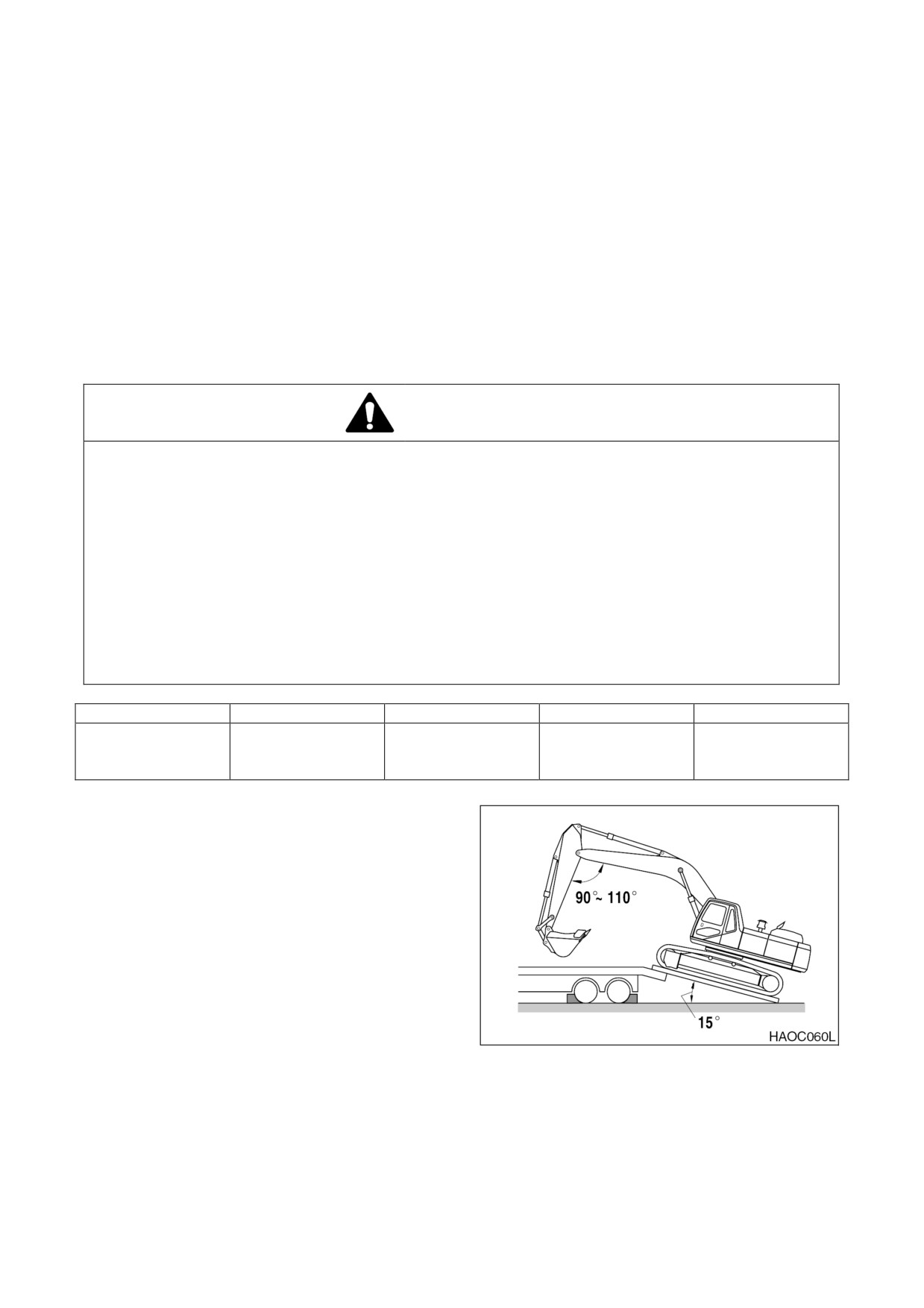

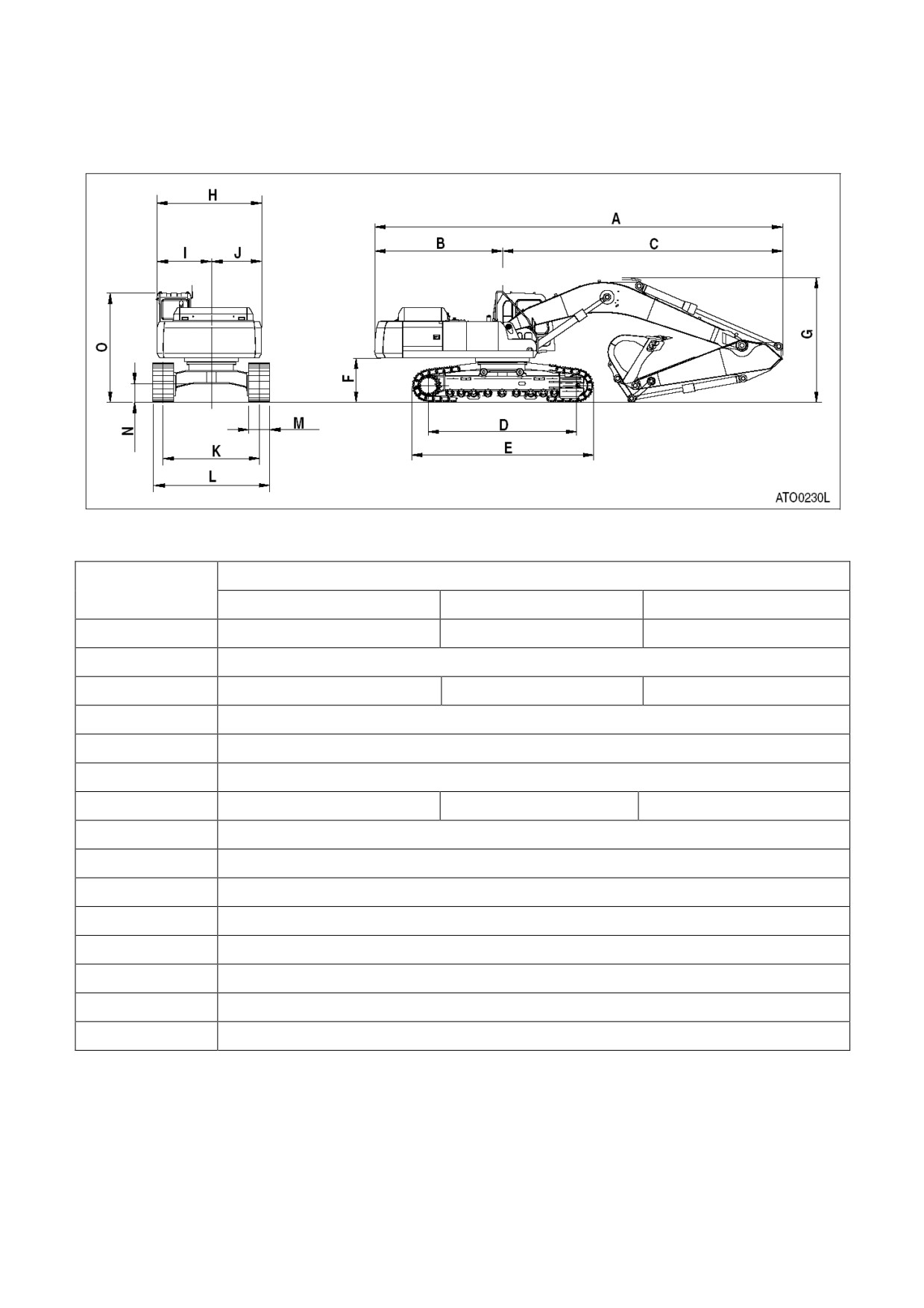

ОБЩАЯ ВЫСОТА
ОБЩАЯ ШИРИНА
ОБЩАЯ ДЛИНА
ВЕС
ЗАМЕЧАНИЯ
3575 мм
3350 мм
11690 мм
41,2 метрич.
Стрела - 6,7 м
(357,51 дюймов)
(335,00 дюймов)
(460,35 дюймов)
тонн
Рукоять - 3,25 м
(45,40 тонн)
Башмак - 600 G

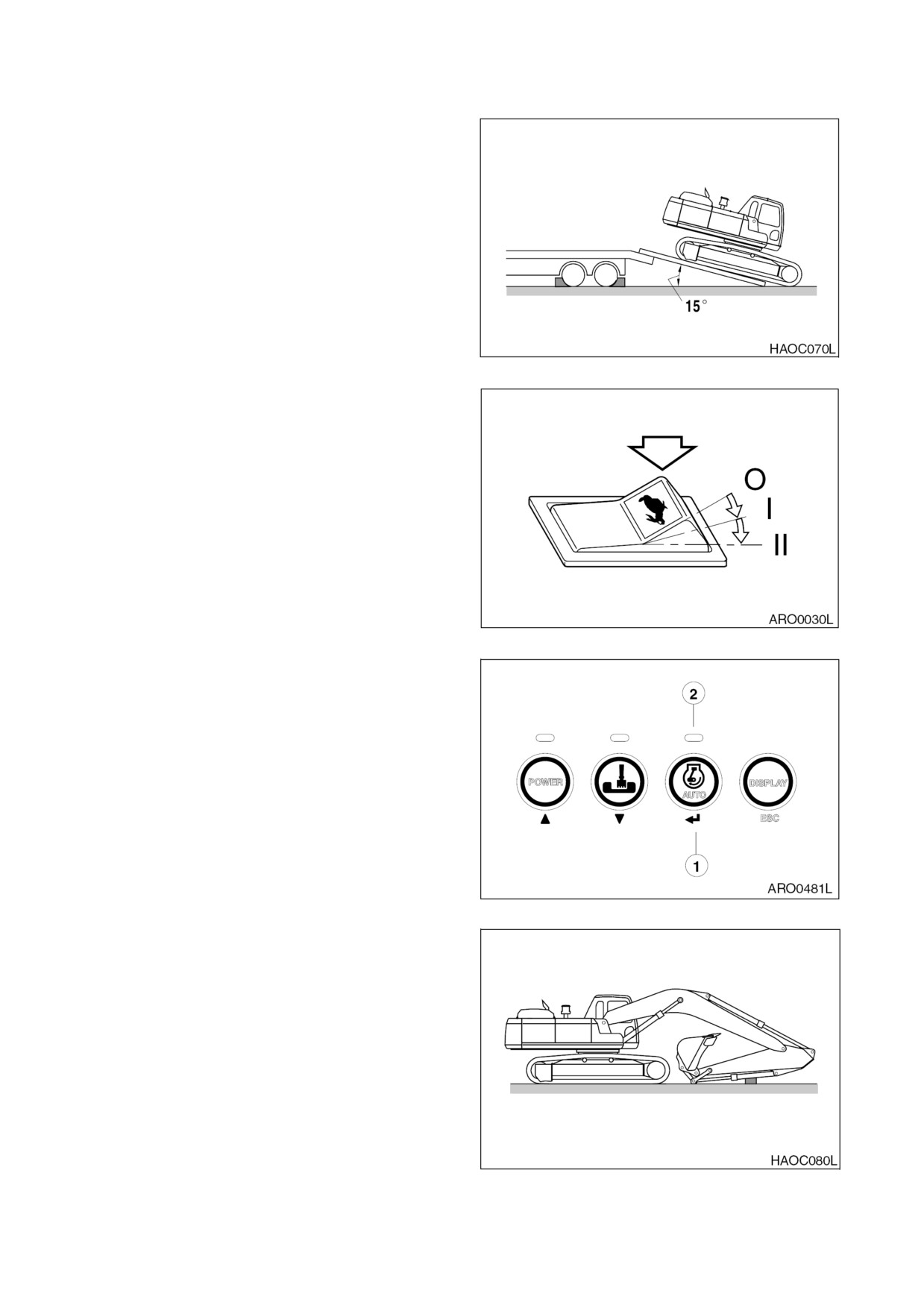

1. Убедиться, что трейлер стоит на ровной,
твердой поверхности См. рис. 1.
2. Убедиться, что используемые пандусы
рассчитаны на вес экскаватора При
необходимости
укрепить
пандус
дополнительными блоками.
3. Угол схода должен быть меньше или не
превышать
15˚. Погрузка/разгрузка на
более крутом пандусе могут быть
сопряжены
с
дополнительными
проблемами.
Рис 1
022-00026E Руководство по эксплуатации и техническому обслуживанию
ТРАНСПОРТИРОВКА 5-1
4. Машина не требует демонтажа при
стандартной
транспортировке
по
дорогам
При
необходимости
демонтировать стрелу и рукоять
противовес утяжелит заднюю часть
машины При погрузке следует подавать
машину на трейлер так,
чтобы задняя
часть экскаватора с противовесом
оказалась на пандусе сначала См. рис. 2.
Рис 2
5. Установить
переключатель выбора
скорости в выключенное положение “O”
(OFF). См. рис 3.
Рис 3
6. Выключите переключатель холостого
хода (1, рис. 4). Световой индикатор (2)
не загорится.
7. Установить диск скорости двигателя на
низкие обороты холостого хода
(LOW
IDLE).
Рис 4
8. Выдвинуть ковш и цилиндры рукояти на
максимальную длину,
затем медленно
опустить стрелу.
Рис 5
5-2 ТРАНСПОРТИРОВКА
022-00026E Руководство по эксплуатации и техническому обслуживанию

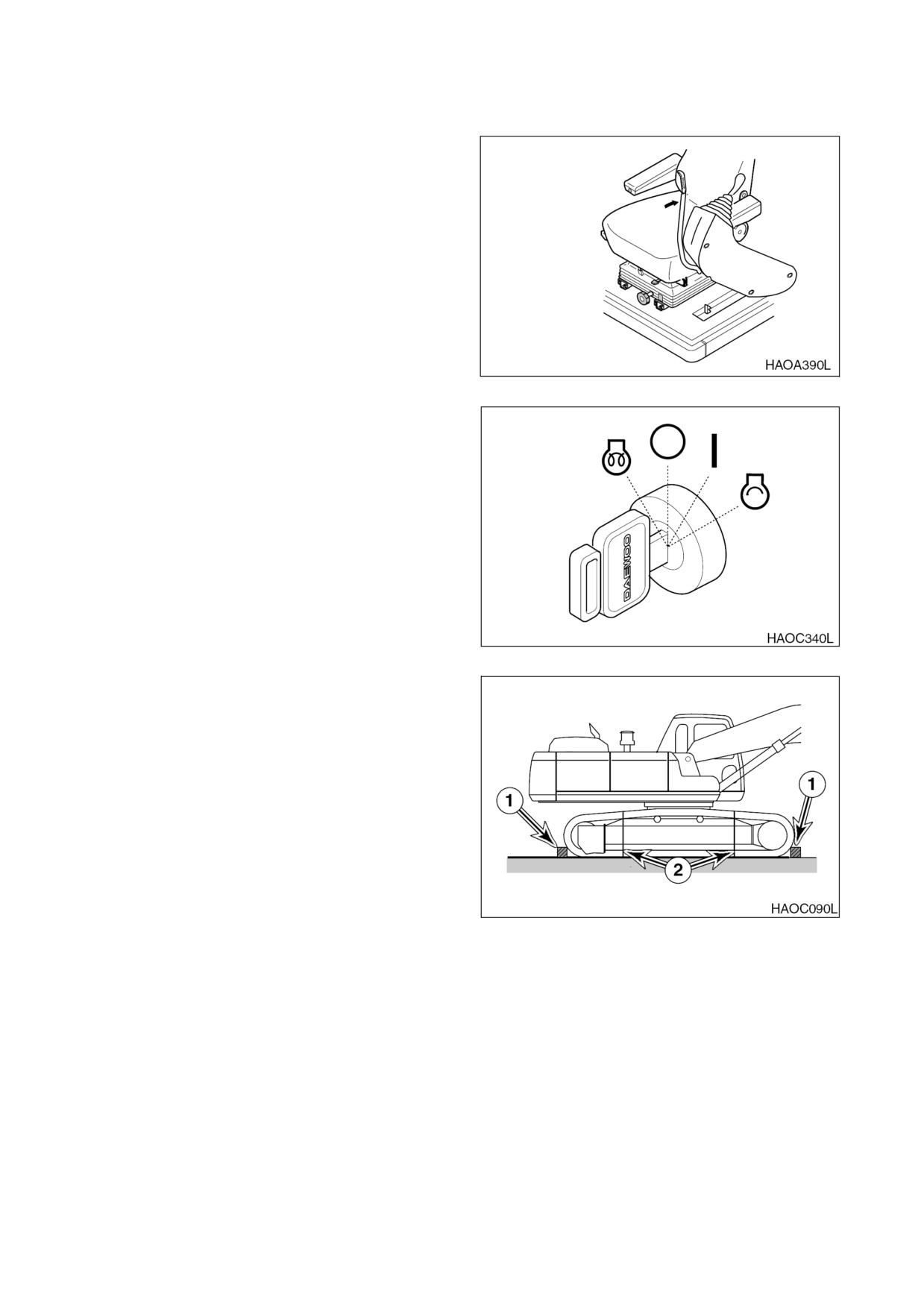

9. Установить
рычаг блокировки в
заблокированное положение
(LOCK).
Рис 6
10. Выключить двигатель поворотом ключа
стартера в положение
«O» (OFF) (рис. 7).
11. Извлечь ключ из замка зажигания.
Рис 7
12. Перед
началом
транспортировки
убедиться,
что экскаватор закреплен на
трейлере
Поместить блоки (1, рис.
8)
спереди
и позади каждого трака.
Использовать цепи или кабельное
крепление
(2) согласно требованиям
местных законов о перевозке.
13. При подготовке к транспортировке
пользоваться таблицей
«Перевозочные
габариты»
и чертежом для уточнения
общих габаритов машины по ширине и
высоте Убедиться, что экскаватор
размещен согласно рисунку При
транспортировке в другом положении
Рис 8
высота может быть другой
022-00026E Руководство по эксплуатации и техническому обслуживанию
ТРАНСПОРТИРОВКА 5-3
ПОДЪЕМ ПРИ ПОМОЩИ
СТРОП
ОСТОРОЖНО!
Неправильный подъем может привести к
сдвигу нагрузки и причинению телесного
вреда или повреждения.
1. См. «Спецификации» на стр. 7-1 данного
руководства для уточнения сведений по
весу и размерам.
2. Для подъема использовать допустимые
кабели и стропы.
3. Расположить
машину
для
горизонтального подъема.
4. Подъемные провода должны быть
достаточной
длины,
чтобы
предотвратить контакт с машиной.

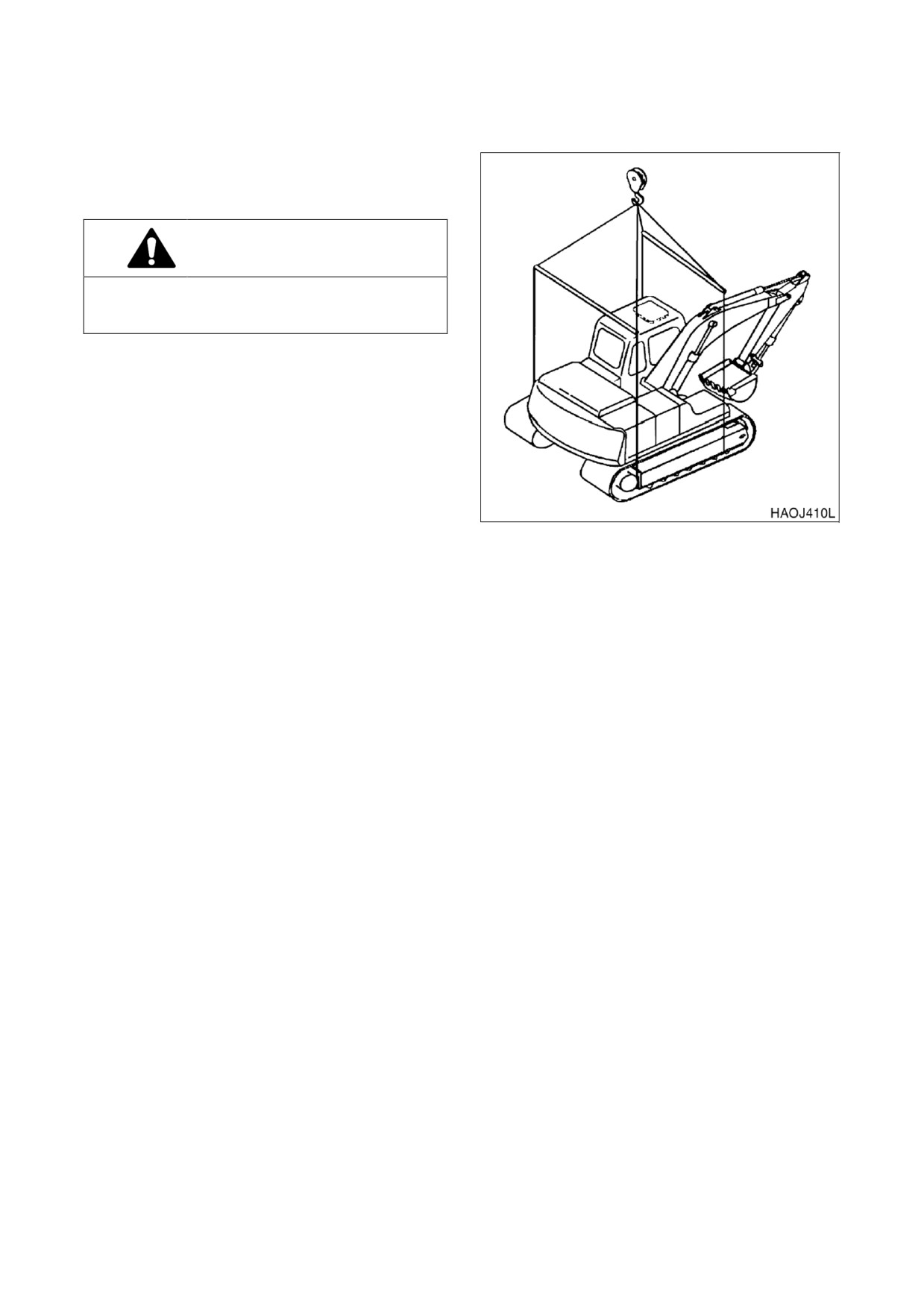

Рис 9
Могут потребоваться траверсы.
ПРИМЕЧАНИЕ:
При использовании
траверс убедитесь,
что провода
надежно к ним прикреплены,
и
что угол расположения проводов
с учетом силы подъема.
5-4 ТРАНСПОРТИРОВКА
022-00026E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
В случае сбоя необходимо немедленно предпринять коррективные меры Проверить и
определить причину сбоя План технического обслуживания может предотвратить
возникновение сбоев посредством выполнения профилактических мероприятий Следует
применять систематический подход для определения и устранения неисправностей,
так как
несколько повторяющихся сбоев могут привести к возникновению проблемы,
которой
раньше не было Если не удается определить причину сбоя, обратитесь к дистрибьютору
компании Doosan. НЕ выполнять регулировки или демонтаж гидравлических компонентов,
электрических и электронных компонентов без консультации с дистрибьютором компании
Doosan.
ДВИГАТЕЛЬ
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Стартер не действует
Малая мощность батарей.
Зарядить батарею.
Плохой контакт вывода
Очистить и затянуть
соединения.
Отказ переключателя стартера
Заменить переключатель.
Отказ реле стартера
Заменить реле.
Отказ переключателя стартера
Заменить контроллер.
Неисправна проводка
Заменить проводку.
Отказ реле батареи
Заменить реле.
Перегоревший предохранитель
Заменить предохранитель.
Стартер
работает,
Топливо загустело из-за
Заменить топливо
двигатель не запускается
холодной погоды.
Засорены топливные фильтры
Заменить фильтры.
Вода или грязь в топливной
Очистить систему и добавить
системе
новое топливо
Воздух в топливной системе
Удалить воздух из системы.
Отказ управления останова
Заменить управление
двигателя
остановом
Отказ реле останова двигателя
Заменить реле.
Перегоревший предохранитель
Заменить предохранитель.
Двигатель запускается,
Неправильная вязкость масла
Заменить масло
работает только на
двигателя.
малой скорости или
Засоренные или грязные
Очистить инжекторы.
отключается
топливные инжекторы.
Засорены топливные фильтры
Заменить фильтры.
Не отрегулирован кабель
Отрегулировать
останова двигателя
Кабель управления скоростью
Отрегулировать
двигателя не отрегулирован.
022-00026E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-1
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Двигатель стучит,
Недостаточно моторного масла
Пополнить.
работает неровно или
Засорена система впуска воздуха
Очистить систему и заменить
толчками
фильтр.
Инжекторный насос не
Обратитесь к дилеру
отрегулирован
компании Doosan.
Засорен топливный фильтр
Заменить топливный фильтр.
Вода или грязь в топливной
Очистить систему и добавить
системе
новое топливо
Засоренные или грязные
Очистить инжекторы
топливные инжекторы.
Низкая мощность
Засорена система впуска воздуха
Очистить систему и заменить
двигателя
фильтр.
Засоренные или грязные
Очистить инжекторы
топливные инжекторы.
Засорены топливные фильтры
Заменить фильтры.
Кабель управления скоростью
Отрегулировать
двигателя не отрегулирован.
Инжекторный насос не
Обратитесь к дилеру
отрегулирован
компании Doosan.
Неверный зазор клапана
Отрегулировать зазор.
Горячий двигатель
Недостаточно охлаждающей
Добавить охлаждающую
жидкости
жидкость
Неисправность термостата
Заменить термостат.
Неисправна крышка радиатора
Заменить крышку радиатора.
Засорен сердечник радиатора.
Очистить радиатор.
Засорен сердечник охладителя
Очистить охладитель масла
масла.
Ремень вентилятора ослаблен или
Затянуть или заменить при
поврежден
необходимости
Неисправен датчик температуры
Заменить датчик.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Не работают все органы
Отказ гидравлического насоса
Обратитесь к дилеру
управления
(громкий
компании Doosan.
шум насосов)
Недостаточно гидравлического
Добавить гидравлическое
масла
масло по мере
необходимости.
Линия всасывания забита или
Очистить или заменить при
повреждена
необходимости
Не работают все органы
Отказ насоса управляющего
Обратитесь к дилеру
управления
(шум
контура
компании Doosan.
насосов не слышен)
Отказ отсекающего
Заменить соленоид
электромагнитного клапана.
Рубильник включен.
Отрегулировать зазор
рубильника.
6-2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00026E Руководство по эксплуатации и техническому обслуживанию
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Низкая мощность всех
Недостаточно гидравлического
Добавить гидравлическое
приводов
масла
масло по мере
необходимости.
Вакуум-фильтр засорен.
Очистить фильтр.
Отказ гидравлических насосов
Обратитесь к дилеру
компании Doosan.
Давление разгрузки основного
Обратитесь к дилеру
потока масла слишком мало
компании Doosan.
Гидравлические насосы
Стравить воздух из
экскаватора
гидравлических насосов.
Мощность мала или
Давление предохранительного
Сбросить давление
отсутствует только для
клапана перегрузки слишком мало.
одной или двух функций
Утечка наполнительного
Очистить или заменить при
обратного клапана
необходимости
Неисправен золотник
Заменить золотник клапана
распределителя.
Грязь в золотнике клапана
Очистить или заменить при
необходимости.
Отказ исполнительного
Отремонтировать или
механизма
заменить при
необходимости.
Отказ уплотнение цилиндра
Отремонтировать или
заменить при
необходимости.
Шток цилиндра поврежден
Отремонтировать или
заменить при
необходимости.
Отказ клапана дистанционного
Заменить клапан управления
управления.
Неправильное подключение
Правильно подключить
управляющих линий
управляющие линии.
Температура масла
Неисправен охладитель масла
Обратитесь к дилеру
слишком высока
компании Doosan.
Ослаблен ремень вентилятора
Затянуть ремень вентилятора
при необходимости.
СИСТЕМА ПОВОРОТА
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Отсутствует поворот
Клапан тормоза поворота
Заменить клапан тормоза
неисправен.
Отказ таймера гидравлики
Заменить таймер.
Низкое давление отпускания
Отрегулировать давление
тормоза.
Отказ двигателя поворота
Заменить двигатель
поворота.
Отказ клапана дистанционного
Заменить клапан управления
управления.
Неправильное подключение
Правильно подключить
управляющих линий
управляющие линии
Поворот рывками
Износ редуктора механизма
Заменить редуктор
поворота
механизма поворота
Поврежден подшипник механизма
Заменить подшипник
поворота.
Плохая смазка
Добавить смазку.
022-00026E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-3
СИСТЕМА ХОДА
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Функция хода не
Утечка центрального шарнира
Отремонтировать или заменить
функционирует.
при необходимости.
Тормоз не отключается
Отремонтировать стояночный
тормоз.
Отказ двигателя хода
Отремонтировать или заменить
при необходимости.
Отказ клапана дистанционного
Отремонтировать или заменить
управления
при необходимости
Неправильное подключение
Правильно подключить
управляющих линий
управляющие линии
Слишком низкая
Слишком большое или слишком
Отрегулировать натяжение
скорость хода
малое натяжение трака.
Поврежденные катки или
Отремонтировать или заменить
холостые ролики
при необходимости
Повреждение рамы гусеницы.
Отремонтировать.
Тормоз не отключается
Отремонтировать стояночный
тормоз.
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Батарея не держит
Малая мощность батарей
Очистить и затянуть.
заряд
Ремень генератора ослаблен
Затянуть или заменить ремень
или поврежден.
Слабо закрепленные или
Затянуть или заменить при
корродированные выводы
необходимости
Неисправность генератора
Отремонтировать или заменить
при необходимости.
Малая мощность
Внутреннее КЗ батареи
Заменить батарею.
батарей
КЗ проводки.
Отремонтировать.
Скорость двигателя не
Отказ диска регулирования
Заменить диск регулирования
регулируется
оборотов двигателя
оборотов двигателя
Отказ контроллера дросселя
Заменить контроллер.
Отказ управления скоростью
Отремонтировать или заменить
двигателя.
при необходимости
Перегоревший предохранитель
Заменить предохранитель.
Повреждена проводка
Отремонтировать или заменить
при необходимости.
Отказ коннектора
Отремонтировать или заменить
при необходимости.
Селектор режима
Перегоревший предохранитель
Заменить предохранитель.
мощности не работает
Отказ переключателя выбора
Заменить переключатель
режима мощности.
Отказ коннектора
Заменить разъем.
Повреждена проводка
Отремонтировать или заменить
при необходимости.
Отказ контроллера
e-EPOS.
Отремонтировать или заменить
при необходимости.
6-4 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00026E Руководство по эксплуатации и техническому обслуживанию
Неисправность
ПРИЧИНА
МЕТОД УСТРАНЕНИЯ
Селектор режима работы не
Перегоревший
Заменить предохранитель
действует
предохранитель.
Селектор режима работы
Заменить переключатель.
Отказ коннектора
Заменить разъем.
Повреждена проводка
Отремонтировать или
заменить при
необходимости.
Отказ контроллера
e-EPOS.
Отремонтировать или
заменить при
необходимости.
022-00026E Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-5
СПЕЦИФИКАЦИЯ
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ
КОМПОНЕНТ
СПЕЦИФИКАЦИЯ
МЕТРИЧ
БРИТАНСКИЕ
Емкость
CECE
1,7 м3
2,2 ярд3
ковша
PCSA
1,9 м3
2,4 ярд3
Вес оборудования
41,2 метрич. тонн
45,4 тонн
Двигатель
Модель
DE12TIS
Тип
С водяным охлаждением - 6 цилиндров
Ном. вых. мощность
297 л.с. при 2 000
292 л.с при 2000
об./мин.
об./мин.
Максимальный момент
115 кг•
м при
1400
832 фут•фунт при
об./мин
1400 об./мин
Емкость топливного бака
550 л
145 галлона США
Гидравлически
Тип
Аксиально-поршневой
й
Сброс давления
5 000 фунтов на
350 кг/см2
Насос
кв дюйм
Макс. объем сброса
2 х 84,5 галлонов в
2 x 320 л
минуту
Емкость бака
265 л
70 галлона США
гидравлического масла
Функцион
Производ
Ковш
24,5 метрич. тонн
27,0 тонн
ирование
копания
Рукоять
19,3 метрич. тонн
21,3 тонн
Скорость поворота
9,5 об./мин.
Скорость
Высокая
5,5 км/ч
3,4 миль/ч
хода
скорость
Низкая
3,3 км/ч
2,1 миль/ч
скорость
Сила тяги
Высокая
19,1 метрич. тонн
21,1 тонн
скорость
Низкая
33,4 метрич. тонн
36,8 тонн
скорость
Способность преодолевать
35° (70% уклон)
подъемы
Давление грунта
0,76 кг/см2
10,75 фунтов на
кв дюйм
Дорожный просвет
541 мм
21,3 дюйма
Ширина башмака гусеничной ленты
600 мм
23,6 дюйма
К-во верхних катков
2 с каждой стороны
К-во нижних катков
9 с каждой стороны
022-00026E Руководство по эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ 7-1
ОБЩИЕ РАЗМЕРЫ
Рис 1
Размеры
СТРЕЛА 6,7 м
РУКОЯТЬ 2,6 М
РУКОЯТЬ 3,3 М
РУКОЯТЬ 4,0 М
A
11775 мм
11690 мм
11790 мм
B
3660 мм
C
8115 мм
8030 мм
8130 мм
D
4250 мм
Е
5215 мм
F
1277 мм
G
3780 мм
3575 мм
4015 мм
H
2990 мм
I
1550 мм
J
1440 мм
K
2750 мм
L
3350 мм
M
600 мм
N
540 мм
O
3130 мм
7-2 СПЕЦИФИКАЦИЯ
022-00026E Руководство по эксплуатации и техническому обслуживанию

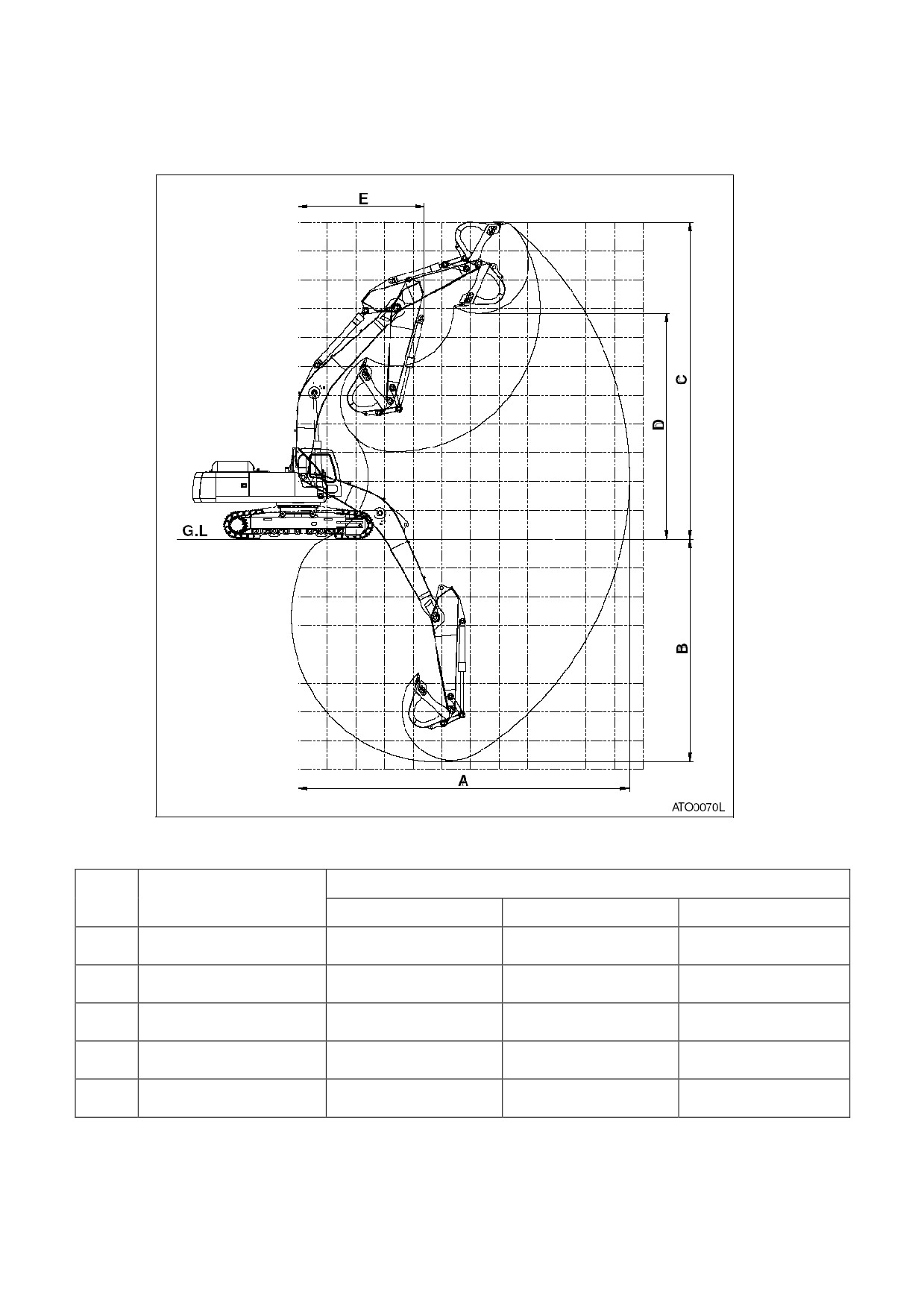

РАБОЧИЙ ДИАПАЗОН
Рис 2
Разме
СТРЕЛА 6,7 м
ры
РУКОЯТЬ 2,6 М
РУКОЯТЬ 3,3 М
РУКОЯТЬ 4,0 М
A
Макс. радиус
10930 мм
11520 мм
12265 мм
копания
B
Макс. глубина
7070 мм
7725 мм
8470 мм
копания
C
Макс. высота
10660 мм
11000 мм
11495 мм
копания
D
Макс. высота
7555 мм
7845 мм
8330 мм
разгрузки
Е
Мин. радиус
4360 мм
4390 мм
4430 мм
копания
022-00026E Руководство по эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ 7-3
ПРИМЕРНЫЙ ВЕС ЗАГРУЖАЕМЫХ МАТЕРИАЛОВ
ВАЖНЫЕ СВЕДЕНИЯ!
Значения веса, приведенные в таблице, являются приблизительными величинами,
рассчитанными на основе средних значений объема и массы. Они могут быть увеличены за
счет воздействия следующих факторов:
дождь, снег или грунтовые воды; затвердевание или
слеживание вследствие веса находящегося сверху продукта,
химические изменения или
промышленная обработка,
изменения из-за термических или химических превращений.
МАТЕРИАЛ
МАЛЫЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
БОЛЬШОЙ ВЕС ИЛИ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3
КГ/
М3
КГ/
М3
ИЛИ МЕНЕЕ
ИЛИ МЕНЕЕ
ИЛИ МЕНЕЕ
Древесный уголь
401 кг/м3
---------------------
---------------------
(695 фунт/ярд3)
Кокс,
доменного
433 кг/м3
---------------------
---------------------
размера
(729 фунт/ярд3)
Кокс,
литейный размер
449 кг/м3
---------------------
---------------------
(756 фунт/ярд3)
Уголь, битуминозный,
801 кг/м3
---------------------
---------------------
выветрившийся, в
(1350 фунт/ярд3)
отвалах
Уголь, битуминозный,
881 кг/м3
---------------------
---------------------
в отвалах
(1485 фунт/ярд3)
Уголь,
антрацит
897 кг/м3
---------------------
---------------------
(1512 фунт/ярд3)
Глина, СУХАЯ,
1009 кг/м3
---------------------
---------------------
раздробленные комки
(1701 фунт/ярд3)
Глина, ВЛАЖНАЯ,
---------------------
1746 кг/м3
---------------------
естественный пласт
(2943 фунт/ярд3)
Цемент,
портландский,
---------------------
1506 кг/м3
---------------------
СУХОЙ сыпучий
(2583 фунт/ярд3)
Цемент, портландский,
---------------------
1362 кг/м3
---------------------
СУХОЙ клинкер
(2295 фунт/ярд3)
Доломит,
---------------------
1522 кг/м3
---------------------
измельченный
(2565 фунт/ярд3)
Земля, глинистая,
---------------------
1202 кг/м3
---------------------
СУХАЯ,
рыхлая
(2025 фунт/ярд3)
Земля, СУХАЯ,
---------------------
1522 кг/м3
---------------------
уплотненная
(2565 фунт/ярд3)
7-4 СПЕЦИФИКАЦИЯ
022-00026E Руководство по эксплуатации и техническому обслуживанию
МАТЕРИАЛ
МАЛЫЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
БОЛЬШОЙ ВЕС ИЛИ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3
КГ/
М3
КГ/
М3
ИЛИ МЕНЕЕ
ИЛИ МЕНЕЕ
ИЛИ МЕНЕЕ
Земля, ВЛАЖНАЯ,
---------------------
---------------------
1762 кг/м3
илистая
(2970 фунт/ярд3)
Гипс, прокаленный,
961 кг/м3
---------------------
---------------------
(подогретый,
(1620 фунт/ярд3)
порошок)
Гипс, дробленый до 3
---------------------
1522 кг/м3
---------------------
дюймов
(2565 фунт/ярд3)
Гравий, СУХОЙ,
---------------------
---------------------
1810 кг/м3
уплотненные
(3051 фунт/ярд3)
фрагменты
Гравий, ВЛАЖНЫЙ,
---------------------
---------------------
1922 кг/м3
уплотненные
(3240 фунт/ярд3)
фрагменты
Известняк, сорт выше
---------------------
1282 кг/м3
---------------------
2
(2160 фунт/ярд3)
Известняк, сорт 1-1/2
---------------------
1362 кг/м3
---------------------
или 2
(2295 фунт/ярд3)
Известняк,
---------------------
1522 кг/м3
---------------------
раздробленный
(2565 фунт/ярд3)
Известняк,
---------------------
---------------------
1602 кг/м3
мелкозернистый
(2705 фунт/ярд3)
Фосфат,
глыбы
---------------------
1 282 кг/м3
---------------------
(2160 фунт/ярд3)
Соль
929 кг/м3
---------------------
---------------------
(1566 фунт/ярд3)
Снег,
малой
529 кг/м3
---------------------
---------------------
плотности
(891 фунт/ярд3)
Песок, СУХОЙ, рыхлый
---------------------
1522 кг/м3
---------------------
(2565 фунт/ярд3)
Песок, ВЛАЖНЫЙ,
---------------------
---------------------
1922 кг/м3
уплотненный
(3240 фунт/ярд3)
Сланец,
---------------------
1362 кг/м3
---------------------
измельченный
(2295 фунт/ярд3)
Сера,
измельченная
529 кг/м3
---------------------
---------------------
(1620 фунт/ярд3)
022-00026E Руководство по эксплуатации и техническому обслуживанию
СПЕЦИФИКАЦИЯ 7-5
