Фронтальный погрузчик Doosan Mega 500-V (TIER II). Руководство по эксплуатации и ТО (2001 год) - часть 4
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
ПРОВЕРИТЬ СОСТОЯНИЕ БАТАРЕЙ
ОСТОРОЖНО!
Перед началом работы с батареями выключить двигатель и повернуть ключ зажигания в откл
юченное положение (OFF).
Батареи выделяют газообразный водород Существует опасность взрыва, особенно при силь
но разряженных батареях Следует не допускать появления огня, горящих предметов и искр в
близи отсека аккумуляторных батарей.
Электролит - это разбавленная серная кислота. Следует соблюдать предельную осторожнос
ть при обращении с батареями.
Электролит может вызвать серьезные химические ожоги Если электролит попал на одежду и
ли кожу,
немедленно смойте его большим количеством воды. При попадании электролита в г
лаза необходимо немедленно промыть их большим количеством воды и сразу обратиться к в
рачу.
При установке батареи необходимо всегда надевать защитные очки.
При отключении батареи сначала следует отключать отрицательный
(-), или заземляющий, в
ывод, а положительный (+). Это позволит предотвратить возникновение искр и электрическо
й дуги, которые могут вызвать взрыв. При установке батареи следует сначала подключить по
ложительный (+), а затем отрицательный (-) вывод. Убедиться, зажимы выводов полностью за
тянуты.
1.
В холодную погоду возрастает потребление энергии батарей, так они используются для
предварительного прогрева двигателя и для запуска холодного двигателя При
понижении температуры эксплуатационные качества батарей ухудшаются.
2.
В очень холодную погоду следует снимать аккумуляторы на ночь и помещать их в теплое
место. Это способствует сохранению их большей мощности.
3.
Проверка уровня электролита в
батареях.
ПРИМЕЧАНИЕ: Батареи, установленные
на заводе,
не требуют обслуживания
(тип MF). Уровень электролита в
нормальных
условиях
должен
сохраняться в
течение длительного
времени.
4.
Проверьте
степень
зарядки
аккумулятора
по
индикатору,
встроенному в батарею.
• Зеленый: Норма
• Черный: Недостаточно заряжен
-
Рис 106
проверить генератор.
• Прозрачный:
Недостаточно
электролита - заменить батарею.
ПРИМЕЧАНИЕ: Цвет может быть различным в зависимости от изготовителя батарей. За
сведениями следует всегда обращаться к инструкциям к батарее.
Батареи следует всегда заменять парами. Одновременное использование старой и новой
батарей сокращает срок службы новой батареи.
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-59
ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ БОЛТОВ
Данные о затяжке болтов с метрической резьбой
(резьба с покрытием; узлы,
заправленные)
Класс
Gr.
8,8
Gr.
10,9
Gr.
12,9
Диам
кг•м
Фут•фунт
кг•м
Фут•фунт
кг•м
Фут•фунт
5 мм x станд.
0,59
4,3
0,79
5,7
1,0
7,2
6 мм x станд.
1,00
7,3
1,38
10
1,66
12
8 мм x станд.
2,49 18
3,46
25 4,15
30
8 мм x 1,0
2,76
20
3,87
28
4,56
33
10 мм x
4,84
35
6,92
50
8,30
60
станд
10 мм x 1,0
4,84
35
7,05
51
8,30
60
12 мм x
8,57
62
11,89
86
14,52
105
станд
12 мм x 1,5
9,00
65
12,59
91
14,94
108
14 мм x
13,55
98
18,95
137
23,10
167
станд
14 мм x 1,5
14,94
108
21,02
152
24,89
180
16 мм x
20,88
151
29,46
213
35,54
257
станд
16 мм x 1,5
22,54
163
31,53
228
38,03
275
18 мм x
28,90
209
40,52
293
48,41
350
станд
18 мм x 1,5
32,50
235
45,92
332
55,04
398
20 мм x
40,94
296
57,95
419
69,01
499
станд
20 мм x 1,5
46,05
333
64,03
463
77,03
557
22 мм x
54,90
397
77,86
563
93,08
673
станд
22 мм x 1,5
61,00
441
86,02
622
105,00
759
24 мм x
71,00
513
100,00
723
120,00
868
станд
24 мм x 2,0
78,00
564
109,95
795
130,00
940
27 мм x 2,0
115,06
832
160,00
1157
195,00
1410
4-60 ТРАНСПОРТИРОВКА
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ДЛИТЕЛЬНОЕ ХРАНЕНИЕ
ОЧИСТКА
Промыть машину под давлением Убедиться в отсутствии повреждений или отсутствующих
деталей в машине Выполнить движение с управлением для проверки исправности тяговой
системы рулевого механизма.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Запустить двигатель и дать ему поработать на холостом ходу несколько минут Двигаться на
машине примерно
2
– 3 минуты. Поднять и опустить стрелу 2 - 3 раза. Загрузить и разгрузить
ковш
2
- 3 раза. Это обеспечит циркуляцию гидравлического масла через все гидравлические
системы.
СМАЗКА
Выполните все ежедневные процедуры смазки,
перечисленные в данном разделе (часть 4).
Заправьте смазкой все масленки в тяговой системе рулевого механизма Нанесите легкое
масло на открытые штоки гидроцилиндров Нанесите легкое масло на все управляющие
соединения и золотники управляющих клапанов Проверяйте состояние масла каждый месяц
и добавляйте его при необходимости.
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Отсоедините провода от батареи или снимите батарею с машины Снятую батарею следует
полностью зарядить и поместить на хранение.
УХОД ЗА СИСТЕМОЙ ОХЛАЖДЕНИЯ
Если система охлаждения не нуждается в антифризе и залита только водой,
добавьте
антикоррозийную добавку. Если ожидаются минусовые температуры, добавьте антифриз для
защиты системы при ожидаемой температуре. См. таблицу защитного действия антифриза
(табл.4-1). Использовать ареометр для проверки защитного действия антифриза ежемесячно.
При необходимости можно полностью слить всю систему охлаждения. Если система осушена,
установите табличку в кабине для предупреждения оператора об отсутствии охлаждающей
жидкости в двигателе.
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ТЕХОСМОТР,
ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-61
ТРАНСПОРТИРОВКА
ПОГРУЗКА МАШИНЫ НА ТРЕЙЛЕР
При транспортировке машины соблюдайте
правила дорожного движения,
правила
движения и ограничения для транспортных
средств и т.п.
Целесообразно
воспользоваться
специальной платформой для погрузки и
разгрузки машины.
1.
Установить машину на плотной ровной
дороге Предусмотрите достаточное
расстояние от обочины дороги до
машины.
2.
Поставьте трейлер на тормоза и
положите и установите колесные
башмаки перед колесами и за ними во
избежание
самопроизвольного
Рис
1
движения трейлера.
3.
Установите платформу вдоль оси
трейлера и машины.
4.
Определите положение платформы,
затем медленно погрузите погрузчик на
отведенное место в трейлере.
ПРИМЕЧАНИЕ: Выделите человека,
который бы находился в безопасном
положении, имел хороший обзор и мог
давать указания по погрузке.
5.
Опустите ковш и заблокируйте рычаг
управления с помощью переключателя
отключения.
6.
Установите погрузчик на стояночный
тормоз и установите стопорное
устройство сочленения в положение
Рис
2
блокировки.
7.
Закройте липкой лентой выход
выхлопной трубы для предотвращения
повреждений от вращения.
8.
Поместить блоки спереди и позади
каждого колеса для предотвращения
движения машины.
9.
Прикрепите машину к трейлеру цепями
или тросами в нижней части заднего
шасси Дополнительные цепи или тросы
могут использоваться,
но они не должны
повредить тормозные шланги или штоки
цилиндров.
ВАЖНЫЕ СВЕДЕНИЯ!
Рис 3
Трубка тормозной магистрали проходит по
картеру моста Не крепите картер моста
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ТРАНСПОРТИРОВКА 5-1
10. Определите маршрут транспортировки машины с учетом ширины, высоты и веса машины
и грузовика.

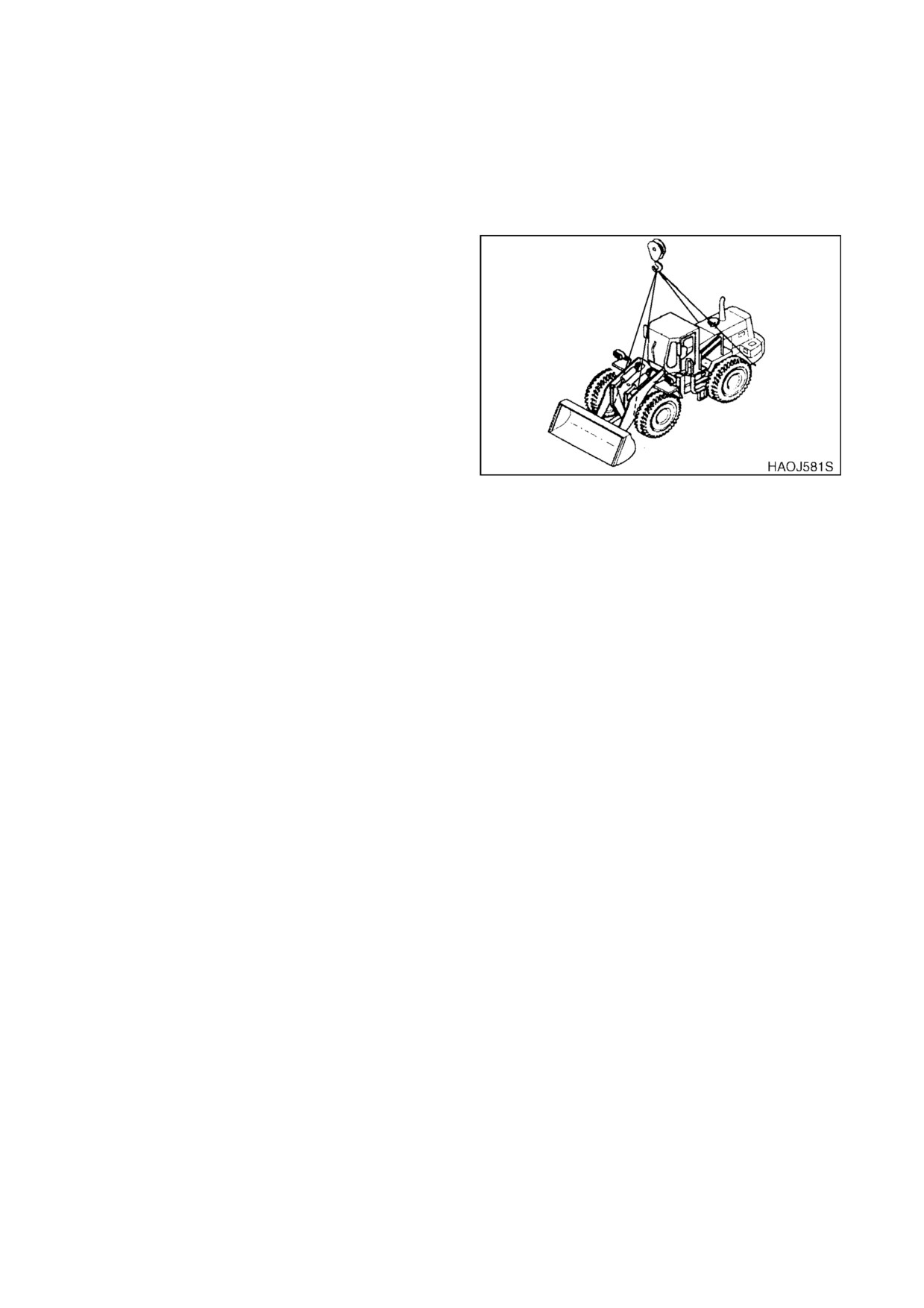

КРАТКОЕ ОПИСАНИЕ МЕР БЕЗОПАСНОСТИ ПРИ
ПОДЪЕМЕ
Для осуществления безопасного подъема
грузов оператор и персонал на площадке
должны оценить следующие факторы:
• Состояние грунта, на который
опирается экскаватор.
• Конфигурация
фронтального
погрузчика
и
подвесного
оборудования
• Масса груза, высота и радиус
подъема
• Безопасное крепление груза
• Надлежащее обращение с
подвешенным грузом
Рис 4
Направляющие тросы по обеим сторонам
груза могут быть весьма полезны для
обеспечения
надежного
крепления
подвешенного груза,
особенно если они
надежно закреплены в точках крепления на
грунте.
5-2 ТРАНСПОРТИРОВКА
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ДВИГАТЕЛЬ
Проблема
Возможные причины
Способ устранения
Стартер не действует
Перегоревший предохранитель
Заменить предохранитель
Малая мощность батареи
Зарядить батарею.
Очистить и затянуть
Плохой контакт вывода
соединения.
Отказ включателя стартера
Заменить включатель.
Отказ реле стартера.
Заменить реле.
Отказ контроллера стартера
Заменить контроллер.
Неисправна проводка
Заменить проводку.
Отказ реле батареи
Заменить реле.
Стартер работает,
Перегоревший предохранитель
Заменить предохранитель
двигатель не запускается
Топливо загустело из-за
Заменить топливо
холодной погоды
Засорены топливные фильтры
Заменить фильтры
Вода или грязь в топливной
Очистить систему и
системе
добавить новое топливо
Воздух в топливной системе
Удалить воздух из системы.
Отказ управления останова
Заменить управление
двигателя
остановом
Отказ реле останова двигателя
Заменить реле.
Двигатель запускается,
Неправильная вязкость масла
Заменить масло
работает только на малой
двигателя
скорости или
Засоренные или грязные
Очистить инжекторы
отключается
топливные инжекторы
Засорены топливные фильтры
Заменить фильтры
Не отрегулирован кабель
Повторно отрегулировать
останова двигателя
Кабель управления скоростью
Повторно отрегулировать
двигателя не отрегулирован
Двигатель стучит,
Недостаточно моторного масла
Долить масло
работает неровно или
Засорена система впуска
Очистить систему и
толчками
воздуха
заменить фильтр
Инжекторный насос не
Обратитесь к дилеру
отрегулирован
компании DOOSAN.
Заменить топливный
Засорен топливный фильтр.
фильтр.
Вода или грязь в топливной
Очистить систему и
системе
добавить новое топливо
Засоренные или грязные
Очистить инжекторы
топливные инжекторы
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-1
Проблема
Возможные причины
Способ устранения
Низкая мощность
Засорена система впуска
Очистить систему и
двигателя
воздуха
заменить фильтр
Засоренные или грязные
Очистить инжекторы
топливные инжекторы
Засорены топливные фильтры
Заменить фильтры
Кабель управления скоростью
Повторно отрегулировать
двигателя не отрегулирован.
Инжекторный насос не
Обратитесь к дилеру
отрегулирован
компании DOOSAN.
Неверный зазор клапана
Отрегулируйте зазор
Горячий двигатель
Недостаточно охлаждающей
Добавить охлаждающую
жидкости
жидкость
Неисправность термостата
Заменить термостат.
Неисправна крышка радиатора
Заменить крышку радиатора.
Засорен сердечник радиатора
Очистить радиатор.
Засорен сердечник охладителя
Очистить охладитель масла
масла
Ремень вентилятора ослаблен
Затянуть или заменить
при
или поврежден
необходимости
Неисправен датчик
Заменить датчик
температуры
Горит предупреждающий
Недостаточно моторного
Добавить масло
индикатор давления масла
масла
двигателя и звучит
Сорт масла не соответствует
Заменить масло
звуковой сигнал
погодным условиям.
Засорен масляный фильтр
Заменить фильтр и масло
Обратитесь к дилеру компании
DOOSAN.
Утечка масла из трубы или
Неисправен аварийный
соединения.
переключатель
Засорен сетчатый фильтр на
всасывании.
Избыточный износ двигателя.
Неисправный масляный насос
Горит индикатор темп
Недостаточно охлаждающей
Добавить охлаждающую
охлаждающей жидкости
жидкости двигателя
жидкость
Ослабленный/
проскальзывающ
Отрегулировать или
ий/
порванный ремень
заменить ремень.
вентилятора
Засорены ребра радиатора
Прочистить
Накипь или минеральный
Промыть или удалить
осадок в радиаторе
Неисправен аварийный
переключатель
(индикатор
зеленый).
Обратитесь к дилеру
Слабая
подача
водяного
компании DOOSAN.
насоса.
Неисправность или отсутствие
термостата.
6-2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
Проблема
Возможные причины
Способ устранения
Двигатель не запускается,
Засорен элемент топливного
Заменить топливный фильтр.
двигатель стартера
фильтра.
вращается
Слишком низкая скорость
Можно использовать
(Смотри также ПОИСК И
двигателя стартера
внешнюю батарею
УСТРАНЕНИЕ
Неисправный втягивающий
НЕИСПРАВНОСТЕЙ
электромагнит двигателя
ЭЛЕКТРИЧЕСКОЙ
стартера.
СИСТЕМЫ).
Отказ топливного насоса.
Обратитесь
к
дилеру
Неправильная синхронизация
компании DOOSAN.
впрыска топлива.
Слишком низкое давление
компрессии.
Неисправные инжекторы.
Нестабильный
(рваный)
Воздух в топливопроводах
Затянуть штуцеры топливной
режим холостого хода
системы и фильтр.
Засорен элемент топливного
Заменить топливный фильтр.
фильтра.
Отказ топливного насоса.
Обратитесь к дилеру
Неправильная синхронизация
компании DOOSAN.
впрыска топлива.
Недостаточная мощность
Засорен элемент
Очистить или заменить
воздухоочистителя
элемент
Засорен элемент топливного
Заменить топливный фильтр.
фильтра.
Неправильная регулировка
Проверить и настроить
дроссельной тяги
соединение
Слишком высок уровень
Проверить щупом и
моторного масла
скорректировать уровень
масла.
Неправильный зазор клапана.
Обратитесь к дилеру
Износ поршневого кольца.
компании DOOSAN.
Неисправные инжекторы.
Отказ топливного насоса.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Проблема
Возможные причины
Способ устранения
Не работают все органы
Отказ гидравлического
Обратитесь к дилеру
управления
(громкий шум
насоса
компании DOOSAN.
насосов)
Недостаточно
Добавить гидравлическое
гидравлического масла
масло по мере
необходимости.
Линия всасывания забита или
Очистить или заменить при
повреждена
необходимости
Не работают все органы
Отказ насоса управляющего
Обратитесь к дилеру
управления
(шум насосов
контура
компании DOOSAN.
не слышен)
Отказ отсекающего
Заменить соленоид
электромагнитного клапана.
Предохранительный
Отрегулировать зазор
ограничитель хода включен
ограничителя хода
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-3
Проблема
Возможные причины
Способ устранения
Низкая мощность
Недостаточно гидравлического
Добавить гидравлическое
всех приводов
масла
масло по мере необходимости
Вакуум-фильтр засорен.
Очистить фильтр.
Отказ гидравлических насосов
Обратитесь к дилеру компании
DOOSAN.
Давление разгрузки основного
Обратитесь к дилеру компании
потока масла слишком мало
DOOSAN.
Кавитация гидравлических
Стравить воздух из
насосов
гидравлических насосов
Мала или
Давление предохранительного
Сбросить давление
отсутствует
клапана перегрузки слишком
мощность только
мало.
одного или двух
Утечка наполнительного
Очистить или заменить при
приводов
обратного клапана
необходимости
Неисправен золотник
Заменить золотник клапана
распределителя.
Грязь в золотнике клапана
Очистить или заменить при
необходимости.
Отказ исполнительного
Отремонтировать или
механизма
заменить при необходимости
Отказ уплотнения цилиндра
Отремонтировать или
заменить при необходимости.
Поврежден шток цилиндра
Отремонтировать или
заменить при необходимости.
Отказ клапана дистанционного
Заменить клапан управления
управления.
Неправильное подключение
Правильно подключить
управляющих линий
управляющие линии
Температура масла
Мусор снаружи на охладителе
Очистить охладитель снаружи.
слишком высока
Неисправен охладитель масла
Обратитесь к дилеру компании
DOOSAN.
Ослаблен ремень вентилятора
Затянуть ремень вентилятора
при необходимости.
Мала мощность или
Нарушена работа
Отремонтировать или
не работают
предохранительного клапана
заменить клапан.
приводы на одной
перегрузки.
стороне стрелы
Поврежден гидравлический
Заменить шланг
шланг.
Ослаблены гидравлические
Затянуть фитинги
фитинги.
Внутренне повреждение корпуса
Заменить клапан управления
клапана управления.
Поврежден золотник
Заменить клапан управления
распределителя
Осадок в клапане управления
Очистить и отремонтировать
клапан.
Внутренняя утечка обратного
Отремонтировать или
клапана
заменить клапан
Поврежден цилиндр или насос
Отремонтировать или
заменить насос или цилиндр.
Внутренняя утечка цилиндра
Отремонтировать или
заменить цилиндр.
Поврежден шток цилиндра
Заменить шток.
Отказ пилотного клапана
Заменить пилотный клапан.
6-4 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
СИСТЕМА ХОДА
ОБЩИЕ ПОЛОЖЕНИЯ
Проблема
Возможные причины
Способ устранения
Машина не движется
Неверное давление муфты
Отрегулировать давление
коробки передач.
Поврежден питающий насос
Замените насос
коробки передач.
Повреждение проводки
Исправить проводку
распределительного клапана
коробки передач.
Сгоревшее реле хода или
Заменить реле или
предохранитель
предохранитель
Залипание электромагнитного
Очистить и
клапана движения
отремонтировать
вперед/
назад
распределительного клапана
коробки передач.
Повреждение муфты коробки
Отремонтировать или
передач
заменить муфту
Поврежден приводной вал
Отремонтировать или
заменить
Поврежденная трансмиссия
Отремонтировать или
или мост
заменить
Колесные тормоза не
Отремонтировать тормоза
отключаются.
Стояночный тормоз не
Отремонтировать
отключается
стояночный тормоз
Машина движется,
но
ее
Низкое давление жидкости в
Отремонтировать муфту
мощность мала
муфте коробки передач.
Низкий уровень жидкости
Добавить жидкость
коробки передач.
Поврежден
Отремонтировать или
гидротрансформатор
заменить
Неисправность двигателя
Смотри ТАБЛИЦУ ПОИСКА И
УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ
ДВИГАТЕЛЯ.
Клапан тормоза
Разобрать и очистить.
Необычный шум
Низкий уровень или качество
Добавить или заменить
трансмиссии
жидкости коробки передач
жидкость
Изношенные детали
Заменить детали
трансмиссии.
Повреждены зубчатые колеса
Заменить детали
или подшипники.
Трансмиссия не работает.
Повреждены диски муфты
Заменить диски
коробки передач.
Повреждение проводов в
Исправить проводку.
проводке управления коробки
передач.
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-5
Проблема
Возможные причины
Способ устранения
Вибрация ведущего вала
Погнут ведущий вал
Заменить ведущий вал.
Шум универсальных
Затянуть болты крепления
шарниров
шарниров.
Ослаблены
Изношены или повреждены
Заменить универсальные
универсальные шарниры
универсальные шарниры
шарниры
Ослаблены универсальные
Затянуть болты крепления
шарниры
универсальных шарниров
Недостаточно смазки
Смазать универсальные
шарниры.
Изношена шпонка скользящего
Заменить скользящее
соединения
соединение
Шум переднего и заднего
Изношены или повреждены
Заменить зубчатые колеса
мостов
зубчатые колеса.
Низкий уровень или качество
Добавить или заменить
масла
масло
Изношенные подшипники
Заменить подшипники.
Изношенная шпонка вала.
Заменить шпонку.
КОДЫ ОШИБОК ТРАНСМИССИИ
Первое число - это категория кода ошибки. Ниже представлена расшифровка первого числа:
1
Цифровые входные сигналы
2
Аналоговые входные сигналы
3
Сигналы скорости
4
Сигналы скорости
7
Аналоговые токовые выходные сигналы
8
Аналоговые токовые выходные сигналы
9
Цифровые выходные сигналы
А
Цифровые выходные сигналы
В
Ошибки муфты
D
Электропитание
Е
игналы высокой скорости
F
Общие ошибки
Код ошибки
Значение кода ошибки
Замечания
11
Логическая ошибка сигнала диапазона передач.
12
Логическая ошибка сигнала выбора направления.
21
Короткое замыкание напряжения батареи в цепи на
входе отключения муфты.
6-6 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
Код ошибки
Значение кода ошибки
Замечания
22
КЗ на землю или разрыв цепи на входе отключения
муфты.
23
КЗ на цепь напряжения батареи на входе датчика
Не используется
нагрузки.
24
КЗ на землю или разрыв цепи на входе датчика
Не используется
нагрузки.
25
КЗ цепи напряжения батареи или разрыв цепи на
входе датчика температуры.
26
КЗ на землю на входе датчика температуры.
31
КЗ на цепь напряжения батареи на входе скорости
двигателя.
32
КЗ на землю или разрыв цепи на входе скорости
двигателя.
33
Логическая ошибка на входе скорости двигателя.
34
КЗ на цепь напряжения батареи на входе скорости
турбины.
35
КЗ на землю или разрыв цепи на входе скорости
турбины.
36
Логическая ошибка на входе скорости турбины.
37
КЗ на цепь напряжения батареи на входе внутренней
скорости.
38
КЗ на землю или разрыв цепи на входе внутренней
скорости.
39
Логическая ошибка на входе внутренней скорости.
3A
КЗ на цепь напряжения батареи на входе выходной
скорости.
3B
КЗ на землю или разрыв цепи на входе выходной
скорости.
3C
Логическая ошибка на входе выходной скорости.
71
КЗ на цепь напряжения батареи на муфте К1.
72
КЗ на землю на муфте К1.
73
Разрыв цепи на муфте К1.
74
КЗ на цепь напряжения батареи на муфте К2.
75
КЗ на землю на муфте К2.
76
Разрыв цепи на муфте К2.
77
Короткое замыкание на цепь напряжения батареи на
муфте К3.
78
Короткое замыкание на землю на муфте К3.
79
Разрыв цепи на муфте К3.
7A
КЗ на цепь напряжения батареи на муфте
Не используется
гидротрансформатора.
7B
КЗ на землю на муфте гидротрансформатора.
Не используется.
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-7
Код ошибки
Значение кода ошибки
Замечания
7C
Разрыв цепи на муфте гидротрансформатора. Не
используется.
81
КЗ в цепи напряжения батареи на муфте К4.
82
КЗ на землю на муфте К4.
83
Разрыв цепи на муфте К4.
84
КЗ на цепь напряжения батареи на муфте KV.
85
КЗ на землю на муфте KV.
86
Разрыв цепи на муфте KV.
87
КЗ на цепь напряжения батареи на муфте KR.
88
КЗ на землю на муфте KR.
89
Разрыв цепи на муфте KR.
91
КЗ в цепи напряжения батареи на сигнализаторе
реле реверса.
92
КЗ на землю на сигнализаторе реле реверса.
93
Разрыв цепи на сигнализаторе реле реверса.
94
КЗ на цепь напряжения батареи на реле блокировки
включения стартера.
95
КЗ на землю на реле блокировки включения
стартера.
96
Разрыв цепи на реле блокировки включения
стартера.
97
КЗ на цепь напряжения батареи на соленоиде
стояночного тормоза.
98
КЗ на землю на соленоиде стояночного тормоза.
99
Разрыв цепи на соленоиде стояночного тормоза.
B1
Скольжение на муфте К1.
B2
Скольжение на муфте К2.
B3
Скольжение на муфте К3.
B4
Скольжение на муфте К4.
B5
Скольжение на муфте КV.
B6
Скольжение на муфте КR.
D1
КЗ на цепь напряжения батареи на источнике
питания для датчиков.
D2
КЗ на землю на источнике питания для датчиков.
6-8 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
Код ошибки
Значение кода ошибки
Замечания
D3
Малая мощность батареи.
D4
Высокая мощность батареи.
D5
Ошибка на переключателе
1
источника питания
клапана.
D6
Ошибка на переключателе
2
источника питания
клапана.
E1
КЗ на цепь напряжения батареи на выходе
Не
спидометра
используется
E2
КЗ на землю или разрыв цепи на выходе спидометра.
Не
используется.
E3
КЗ на цепь напряжения батареи на выходе дисплея.
Не
используется.
E4
КЗ на землю или разрыв цепи на выходе дисплея.
Не
используется.
E5
Ошибка связи на CAN.
F1
Общий отказ EEPROM.
F2
Конфигурация потеряна.
F3
Ошибка приложения.
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-9
РУЛЕВОЕ УПРАВЛЕНИЕ
Проблема
Возможные причины
Способ устранения
Трудно поворачивать
Осадок блокирует изменение
Очистить и отремонтировать.
рулевое колесо
направления в отверстии
золотника,
в приоритетном
клапане.
Осадок блокирует отверстие
Очистить и отремонтировать
усиливающего золотника в
приоритетном клапане
Осадок блокирует отверстие
Очистить и отремонтировать
трубопровода измерения
нагрузки в приоритетном клапане
Золотник приоритетного клапана
Очистить и отремонтировать
заклинивает,
в клапане рулевого
управления.
Неправильное падение давления
Отрегулировать давление
предохранительного клапана,
в
приоритетном клапане.
Отказ насоса рулевого
Отремонтировать или
управления
заменить
Утечка цилиндра рулевого
Отремонтировать цилиндр
управления.
Ржавчина на подшипнике рулевой
Смазать
колонки и рейке.
Низкое давление воздуха в шинах
Накачать до нужного давления.
Высокое начальное
Воздух в трубопроводе
Стравить воздух из системы
сопротивление
измерения нагрузки в
движению рулевого
приоритетном клапане.
колеса
Осадок блокирует отверстие
Очистить и отремонтировать
трубопровода измерения
нагрузки в приоритетном
клапане.
Осадок в золотнике изменения
Очистить и отремонтировать
направления,
в приоритетном
клапане.
Нарушение демпфирования
Заменить приоритетный
регулирующей пружины в
клапан.
приоритетном клапане.
Дрожание рулевого
Вибрирующий подшипник в мосте
Заменить подшипник
колеса
и дифференциале
Разное давление в шинах левой и
Уравнять давление
правой сторон.
6-10 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ТОРМОЖЕНИЕ
Проблема
Возможные причины
Способ устранения
Снижение мощности
Низкое вторичное давление в
Отремонтировать или
тормозов
клапане тормоза
заменить клапан тормоза
Тормозные диски изношены
Заменить тормозные диски.
Тормозные диски повреждены
Заменить тормозные диски.
Поврежден блок секция
Заменить клапан
тормозного клапана.
Воздух в гидравлике тормозной
Устранить утечку,
прокачать
системы вследствие утечки в
систему.
тормозном шланге.
После прокачки
Тормозные диски повреждены
Заменить диски.
тормозов они не
Повреждены возвратные пружины
Заменить возвратную пружину
полностью отпущены
тормозных дисков
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Проблема
Возможные причины
Способ устранения
Батарея не отдает
Поврежденные пластины батареи
Заменить батарею.
мощность и не
Неисправность генератора
Отремонтировать или заменить
заряжается
генератор.
Плохое заземление
Очистить и затянуть.
Незатянутый электрический
Очистить и затянуть.
разъем.
Ремень генератора ослаблен или
Затянуть или заменить
поврежден.
Батарея заряжается,
Внутреннее КЗ батареи
Заменить батарею.
но быстро
КЗ проводки
Отремонтировать проводку.
разряжается.
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-11
ХАРАКТЕРИСТИКИ
ОБЩИЕ ХАРАКТЕРИСТИКИ
MEGA 500-V (TIER II)
Пункт
Характеристики
Стандартная емкость ковша
4,8 м3
Вес машины (с ограждением ROPS)
28800 кг (29600 кг)
Двигатель
Тип
Cummins QSM11 с электронным регулятором
Мощность
340 л.с. при 2100 об/мин
Максимальный момент вращения
174 кг•м при 1400 об./мин.
Трансмиссия
Полностью автоматическая
Полностью автоматическое переключение
под нагрузкой
Скорости
4 вперед, 3 назад
Тормозные системы:
ход
4 колеса, дисковые мокрого типа
Стояночный тормоз
Тормоз с пружинным включением и
гидравлическим отсоединением (SAHR),
дисковый,
сухого типа
Характеристики
Travel Speed
7 - 35,0 км/час
Угол поворота
± 40°
Минимальный радиус разворота колес
6140 мм
Безопасная рабочая нагрузка
8640 кг
Макс вырывное усилие
27000 кг
Время подъема ковша
6,5 секунд
Время загрузки ковша
1,3 секунд
Время опускания ковша
3,4 секунд
Максимальный преодолеваемый подъем
30° (58%)
022-00029AE Руководство по эксплуатации и техническому обслуживанию
7-1 УКАЗАТЕЛЬ
РАБОЧЕЕ ПРОСТРАНСТВО И ГАБАРИТЫ

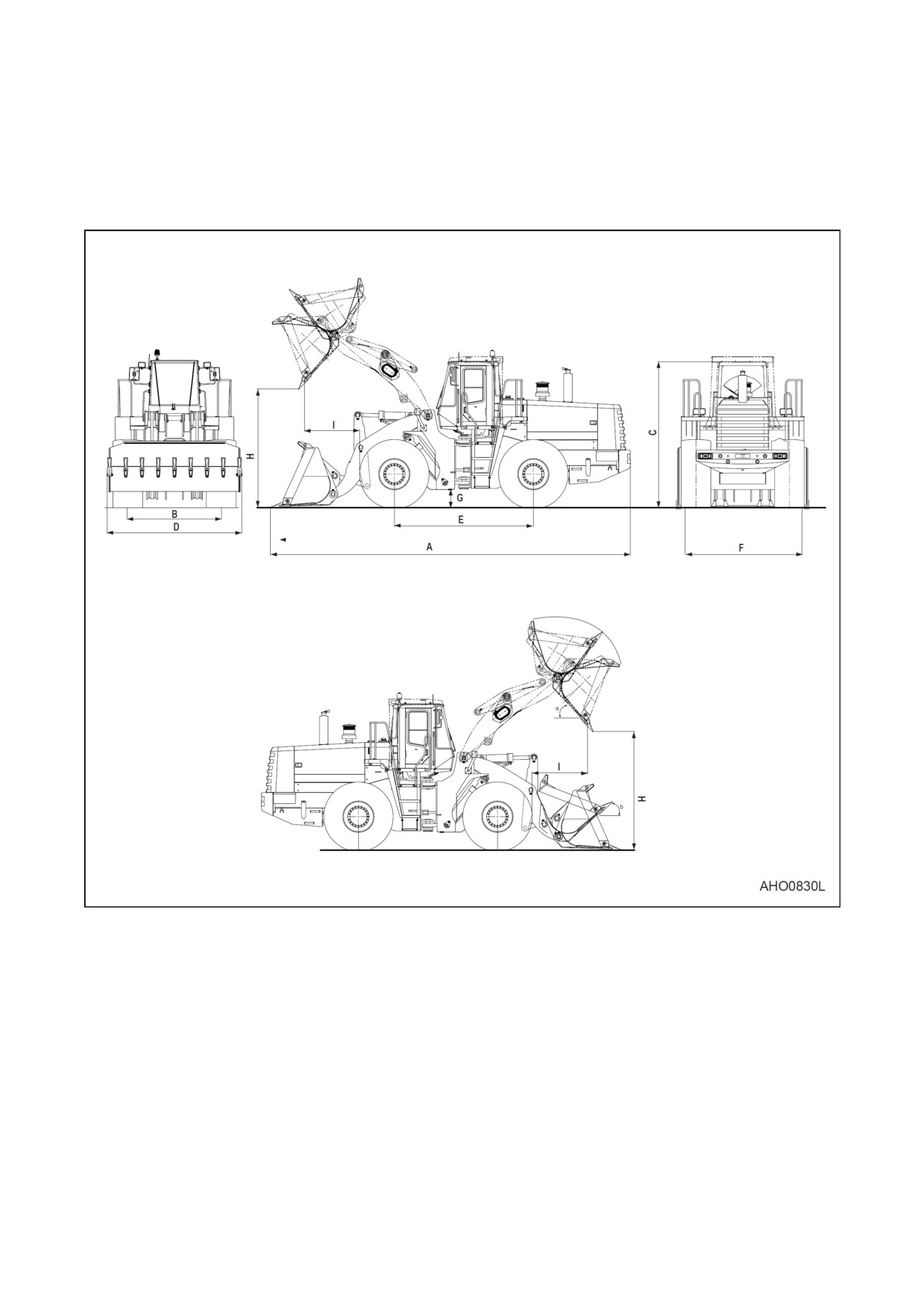

На рис. 1 представлены габариты машины и ее рабочее пространство с установленным
стандартным ковшом.
Рис 1
7-2 УКАЗАТЕЛЬ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
Категория
Размер
Общая длина (А)
9320 мм
Общая ширина без ковша (В)
3190 мм
Общая высота (С)
3789 мм
Ширина ковша (D)
3480 мм
База шасси (Е)
3600 мм
Протектор (F)
2420 мм
Дорожный просвет (G)
490 мм
Макс. высота разгрузки, до зубьев (H)
3080 мм
Расстояние загрузки, до кромки ковша (I)
1380 мм
Высота разгрузки до шарнира ковша
4470 мм
Угол ковша, поднятого (а)
47°
Угол ковша (b), опущенного (в транспортном
48°
положении)
Размер шин
29,5-25-22 PR(L3)
022-00029AE Руководство по эксплуатации и техническому обслуживанию
7-3 УКАЗАТЕЛЬ
РАБОЧИЕ ЕМКОСТИ
ЕМКОСТЬ КОВША
Стандартный ковш с зубьями имеет вместимость 4,8 м3. Опциональный ковш, оснащенный
режущим краем и не имеющим зубьев с вместительностью 5,0 м3.
ОПРОКИДЫВАЮЩАЯ НАГРУЗКА
Статическая опрокидывающая нагрузка с ковшом над передней частью машины равна 22 000
кг С ковшом в полностью повернутом положении статическая опрокидывающая нагрузка
равна 19000 кг.
МАССА МАТЕРИАЛОВ
Данные, приведенные ниже, представляют собой веса кубического метра многих видов
перегружаемых материалов.
ПРИМЕРНЫЙ ВЕС ЗАГРУЖАЕМЫХ МАТЕРИАЛОВ
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ
2000
КГ/
М3, ИЛИ МЕНЬШЕ
КГ/
М3, ИЛИ МЕНЬШЕ
КГ/
М3, ИЛИ МЕНЬШЕ
Древесный уголь
401 кг/м3
---------------------
---------------------
Кокс,
доменного
433 кг/м3
---------------------
---------------------
размера
Кокс,
литейный
449 кг/м3
---------------------
---------------------
размер
Уголь, битуминозный,
выветрившийся,
в
801 кг/м3
---------------------
---------------------
отвалах
Уголь,
битуминозный,
881 кг/м3
---------------------
---------------------
в отвалах
Уголь,
антрацит
897 кг/м3
---------------------
---------------------
Глина, СУХАЯ,
1009 кг/м3
---------------------
---------------------
раздробленные комки
Глина, ВЛАЖНАЯ,
---------------------
1746 кг/м3
---------------------
естественный пласт
7-4 УКАЗАТЕЛЬ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3, ИЛИ МЕНЬШЕ
КГ/
М3, ИЛИ МЕНЬШЕ
КГ/
М3, ИЛИ МЕНЬШЕ
Цемент,
портландский,
СУХОЙ
---------------------
1506 кг/м3
---------------------
сыпучий
Цемент,
портландский,
СУХОЙ
---------------------
1362 кг/м3
---------------------
клинкер
Доломит,
---------------------
1522 кг/м3
---------------------
измельченный
Земля, глинистая,
---------------------
1202 кг/м3
---------------------
СУХАЯ, рыхлая
Земля, СУХАЯ,
---------------------
1522 кг/м3
---------------------
уплотненная
Земля, ВЛАЖНАЯ,
---------------------
---------------------
1762 кг/м3
илистая
Гипс, прокаленный,
(подогретый,
961 кг/м3
---------------------
---------------------
порошок)
Гипс,
дробленый до
---------------------
1522 кг/м3
---------------------
7,5 см
Гравий, СУХОЙ,
уплотненные
---------------------
---------------------
1810 кг/м3
фрагменты
Гравий,
ВЛАЖНЫЙ,
уплотненные
---------------------
---------------------
1922 кг/м3
фрагменты
Известняк,
сорт
---------------------
1282 кг/м3
---------------------
выше
2
Известняк, сорт 1-1/2
---------------------
1362 кг/м3
---------------------
или
2
Известняк,
---------------------
1522 кг/м3
---------------------
раздробленный
Известняк,
---------------------
---------------------
1602 кг/м3
мелкозернистый
Фосфат,
глыбы
---------------------
1282 кг/м3
---------------------
022-00029AE Руководство по эксплуатации и техническому обслуживанию
7-5 УКАЗАТЕЛЬ
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3, ИЛИ МЕНЬШЕ
КГ/
М3, ИЛИ МЕНЬШЕ
КГ/
М3, ИЛИ МЕНЬШЕ
Соль
929 кг/м3
---------------------
---------------------
Снег,
малой
529 кг/м3
---------------------
---------------------
плотности
Песок, СУХОЙ,
---------------------
1522 кг/м3
---------------------
рыхлый
Песок, ВЛАЖНЫЙ,
---------------------
---------------------
1922 кг/м3
уплотненный
Сланец,
---------------------
1362 кг/м3
---------------------
измельченный
Сера,
измельченная
529 кг/м3
---------------------
---------------------
ВАЖНЫЕ СВЕДЕНИЯ!
Значения веса, приведенные в таблице, являются приблизительными величинами, рассчитан
ными на основе средних значений объема и массы Они могут быть увеличены за счет воздей
ствия следующих факторов: дождь, снег или грунтовые воды; затвердевание или слеживание
вследствие веса находящегося сверху продукта,
химические изменения или промышленная о
бработка,
изменения из-за термических или химических превращений.
7-6 УКАЗАТЕЛЬ
022-00029AE Руководство по эксплуатации и техническому обслуживанию
ЗАПРОС НА ПУБЛИКАЦИЮ ПРЕДЛАГАЕ
МОГО ИЗМЕНЕНИЯ
Постоянно прилагая усилия для обеспечения максимального удовлетворения заказчика,
компания Doosan приглашает вас помочь нам улучшить руководства, с которыми вы
ежедневно работаете Этот бланк служит для направления информации в издательский отдел
компании
НАИМЕНОВАНИЕ КОМПАНИИ:
ДАТА:
АДРЕС:
ТЕЛЕФОН
ГОРОД
ФАКС:
ШТАТ / ПРОВИНЦИЯ:
СТРАНА:
ФИО:
МОДЕЛЬ МАШИНЫ:
СЕРИЙНЫЙ НОМЕР:
НОМЕР РУКОВОДСТВА:
НОМЕР РАЗДЕЛА ЗАВОДСКОГО РУКОВОДСТВА:
ПРЕДЛАГАЕМОЕ ОПИСАНИЕ КОРРЕКТИРОВКИ И/ИЛИ ПРЕДЛОЖЕНИЯ:
При необходимости использовать дополнительные листы бумаги Включите копию страниц
существующего руководства для справки. Добавьте фотографии или иллюстрации. Если
имеются цифровые фото,
отправьте их по адресу Bill.Bernhardt@dhiac.com (по возможности
используйте разрешение 1024 x 768).
ОБСУЖДАЛОСЬ ЛИ ЭТО С ПРЕДСТАВИТЕЛЕМ СЕРВИСНОЙ СЛУЖБЫ КОМПАНИИ DOOSAN: ДА
НЕТ
ЕСЛИ ДА, ТО С КЕМ:
(Рекомендуется обсудить корректировку с представителем сервисной службы компании
Doosan, чтобы убедиться в том, что представленная выше корректировка целесообразна
и применима).
Почтовый адрес:
Doosan Heavy Industries America Corporation
2905 Shawnee Industrial Way
Suwanee, GA 30024
Attention: Publicatios
