Фронтальный погрузчик Doosan Mega 400-V. Руководство по эксплуатации и ТО (2005 год) - часть 10
Проблема
Причина
Способ устранения
Двигатель не запускается,
Засорен топливный фильтр
Заменить топливный фильтр.
двигатель стартера
Слишком низкая скорость
Можно использовать
вращается. Смотри также
двигателя стартера
внешнюю батарею
Поиск и устранение
Неисправный втягивающий
Обратитесь к дистрибьютору
неисправностей
электромагнит двигателя.
компании Doosan.
электрической системы
Отказ топливного насоса.
Неправильная синхронизация
впрыска топлива.
Слишком низкое давление
компрессии.
Неисправные инжекторы.
Нестабильный (рваный)
Воздух в топливопроводах.
Затянуть штуцеры топливной
режим холостого хода
системы и фильтр.
Засорен топливный фильтр
Заменить топливный фильтр.
Отказ топливного насоса.
Обратитесь к дистрибьютору
Неправильная синхронизация
компании Doosan.
впрыска топлива.
Недостаточная мощность
Засорен воздухоочиститель.
Очистить или заменить
элемент.
Засорен топливный фильтр
Заменить топливный фильтр.
Неправильная регулировка
Проверить и настроить
дроссельной тяги
соединение
Слишком высок уровень
Проверить щуп уровень
моторного масла
масла
Неправильный зазор клапана.
Обратитесь к дистрибьютору
Износ поршневого кольца.
компании Doosan.
Неисправные инжекторы.
Отказ топливного насоса.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Проблема
Причина
Способ устранения
Не работают все органы
Отказ гидравлического
Обратитесь к дистрибьютору
управления
(громкий шум
насоса
компании Doosan.
насосов)
Недостаточно
Добавить гидравлическое
гидравлического масла
масло по мере
необходимости.
Линия всасывания засорена
Очистить или заменить при
или повреждена
необходимости.
6-4 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00074AE Руководство по эксплуатации и техническому
Проблема
Причина
Способ устранения
Не работают все органы
Отказ насоса управляющего
Обратитесь к дистрибьютору
управления
(шум насосов не
контура
компании Doosan.
слышен)
Отказ отсекающего
Заменить соленоид
электромагнитного клапана.
Предохранительный
Очистить или заменить при
картридж пилотного
необходимости
стояночного клапана
заклинило.
Предохранительный
Отрегулировать зазор
ограничитель хода включен
ограничителя хода
Низкая мощность всех
Недостаточно
Добавить гидравлическое
приводов
гидравлического масла.
масло по мере
необходимости.
Вакуум-фильтр засорен.
Очистить фильтр.
Отказ гидравлических
Обратитесь к дистрибьютору
насосов
компании Doosan.
Давление разгрузки
Обратитесь к дистрибьютору
основного потока масла
компании Doosan.
слишком мало.
Кавитация гидравлических
Стравить воздух из
насосов
гидравлических насосов
Мала или отсутствует
Давление
Сбросить давление
мощность только одного или
предохранительного клапана
двух приводов
перегрузки слишком мало.
Утечка подпиточного
Очистить или заменить при
обратного клапана
необходимости
Неисправен золотник
Заменить золотник клапана
распределителя.
Грязь в золотнике клапана
Очистить или заменить при
необходимости.
Отказ исполнительного
Отремонтировать или
механизма
заменить при
необходимости.
Отказ уплотнение цилиндра
Отремонтировать или
заменить при
необходимости.
Шток цилиндра поврежден
Отремонтировать или
заменить при
необходимости.
Отказ клапана
Заменить клапан управления
дистанционного управления.
Неправильное подключение
Правильно подключить
управляющих линий
управляющие линии
Температура масла слишком
Мусор снаружи на
Очистить охладитель
высока
охладителе
снаружи
Неисправен охладитель
Обратитесь к дистрибьютору
масла
компании Doosan.
Ослаблен ремень
Затянуть ремень вентилятора
вентилятора
при необходимости
022-00074AE Руководство по эксплуатации и техническому
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-5
Проблема
Причина
Способ устранения
Мала мощность или не
Нарушена работа
Отремонтировать или
работают приводы на одной
предохранительного клапана
заменить клапан.
стороне стрелы
перегрузки.
Поврежден гидравлический
Заменить шланг
шланг.
Ослаблены гидравлические
Затянуть фитинги
фитинги.
Внутренне повреждение
Заменить клапан управления
корпуса клапана управления.
Неисправен золотник
Заменить клапан управления.
клапана управления.
Осадок в клапане управления
Очистить и отремонтировать
клапан.
Внутренняя утечка обратного
Отремонтировать или
клапана
заменить клапан
Поврежден цилиндр или
Отремонтировать или
насос
заменить насос или цилиндр
Внутренняя утечка цилиндра.
Отремонтировать или
заменить цилиндр.
Поврежден шток цилиндра
Заменить шток.
Отказ пилотного клапана
Заменить пилотный клапан.
РУЛЕВОЕ УПРАВЛЕНИЕ
Проблема
Причина
Способ устранения
Трудно поворачивать рулевое
Осадок блокирует изменение
Очистить и
колесо
направления в отверстии
отремонтировать
золотника,
в приоритетном
клапане.
Осадок блокирует отверстие
Очистить и
усиливающего золотника в
отремонтировать.
приоритетном клапане
Осадок блокирует отверстие
Очистить и
трубопровода измерения
отремонтировать
нагрузки в приоритетном
клапане
Золотник приоритетного
Очистить и
клапана заклинивает,
в
отремонтировать.
клапане рулевого управления.
Неправильное падение
Отрегулировать давление.
давления
предохранительного клапана,
в приоритетном клапане.
Отказ насоса рулевого
Отремонтировать или
управления
заменить
Утечка цилиндра рулевого
Отремонтировать цилиндр
управления.
Ржавчина на подшипнике
Смазать
рулевой колонки и рейке.
Низкое давление воздуха в
Накачать до нужного
шинах
давления.
6-6 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00074AE Руководство по эксплуатации и техническому
Проблема
Причина
Способ устранения
Высокое начальное
Воздух в трубопроводе
Стравить воздух из системы
сопротивление движению
измерения нагрузки в
рулевого колеса
приоритетном клапане.
Осадок блокирует отверстие
Очистить и
трубопровода измерения
отремонтировать
нагрузки в приоритетном
клапане.
Осадок в золотнике
Очистить и
изменения направления,
в
отремонтировать.
приоритетном клапане.
Нарушение демпфирования
Заменить приоритетный
регулирующей пружины в
клапан.
приоритетном клапане.
Дрожание рулевого колеса.
Вибрирующий подшипник в
Заменить подшипник
мосте и дифференциале.
Разное давление в шинах
Уравнять давление
левой и правой сторон.
СИСТЕМА ХОДА
ОБЩИЕ СВЕДЕНИЯ
Проблема
Причина
Способ устранения
Машина не движется
Неверное давление муфты
Отрегулировать давление
коробки передач.
Поврежден питающий насос
Заменить насос
коробки передач.
Повреждение проводки
Исправить проводку
распределительного клапана
коробки передач.
Сгоревшее реле хода или
Заменить реле хода или
предохранитель
предохранитель
Залипание
Очистить и
электромагнитного клапана
отремонтировать
движения вперед/
назад
распределительного клапана
коробки передач.
Повреждение муфты коробки
Отремонтировать или
передач
заменить муфту
Поврежден приводной вал
Отремонтировать или
заменить.
Поврежденная трансмиссия
Отремонтировать или
или мост.
заменить
Колесные тормоза не
Отремонтировать тормоза
отключаются.
Стояночный тормоз не
Отремонтировать
расцепляется
стояночный тормоз
022-00074AE Руководство по эксплуатации и техническому
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-7
Проблема
Причина
Способ устранения
Машина движется,
но ее
Низкое давление жидкости в
Отремонтировать муфту
мощность мала
муфте коробки передач.
Низкий уровень жидкости
Добавить жидкость
коробки передач.
Поврежден
Отремонтировать или
гидротрансформатор
заменить
Неисправность двигателя.
Смотри таблицу поиска и
устранения
неисправностей
двигателя.
Клапан тормоза
Разобрать и очистить.
Необычный шум трансмиссии
Низкий уровень или качество
Добавить или заменить
жидкости коробки передач
жидкость
Изношенные детали
Заменить детали
трансмиссии.
Повреждены зубчатые колеса
Заменить детали
или подшипники.
Трансмиссия не работает.
Повреждены диски муфты
Заменить диски
коробки передач.
Повреждение проводов в
Исправить проводку
проводке управления коробки
передач.
Вибрация ведущего вала Шум
Погнут ведущий вал
Заменить ведущий вал.
универсальных шарниров
Ослаблены универсальные
Затянуть болты крепления
шарниры
шарниров
Изношены или повреждены
Заменить универсальные
универсальные шарниры
шарниры
Ослаблены универсальные
Затянуть болты крепления
шарниры
универсальных шарниров
Недостаточно смазки
Смазать универсальные
шарниры.
Изношена шпонка скользящего
Заменить скользящее
соединения
соединение
Шум переднего и заднего
Изношены или повреждены
Заменить зубчатые колеса
мостов
зубчатые колеса.
Низкий уровень или качество
Добавить или заменить
масла
масло
Изношенные подшипники
Заменить подшипники.
Изношенная шпонка вала
Заменить шпонку.
6-8 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00074AE Руководство по эксплуатации и техническому
КОДЫ ОШИБОК ТРАНСМИССИИ
Первое число - это категория кода ошибки. Ниже представлена расшифровка первого числа.
1
Цифровые входные сигналы
2
Аналоговые входные сигналы
3
Сигналы скорости
4
Сигналы скорости
7
Аналоговые токовые выходные сигналы
8
Аналоговые токовые выходные сигналы
9
Цифровые выходные сигналы
А
Цифровые выходные сигналы
В
Ошибки муфты
D
Электропитание
Е
Сигналы высокой скорости
F
Общие ошибки
Код ошибки
Значение кода ошибки
Замечания
11
Логическая ошибка сигнала диапазона передач.
12
Логическая ошибка сигнала выбора направления.
21
КЗ на цепь напряжения батареи на входе отключения муфты.
22
КЗ на землю или разрыв цепи на входе отключения муфты.
23
КЗ на цепь напряжения батареи на входе датчика нагрузки.
Не
использует
ся.
24
КЗ на землю или разрыв цепи на входе датчика нагрузки.
Не
использует
ся.
25
КЗ цепи напряжения батареи или разрыв цепи на входе датчика
температуры.
26
КЗ на землю на входе датчика температуры.
31
КЗ на цепь напряжения батареи на входе скорости двигателя.
32
КЗ на землю или разрыв цепи на входе скорости двигателя.
33
Логическая ошибка на входе скорости двигателя.
34
КЗ на цепь напряжения батареи на входе скорости турбины.
35
КЗ на землю или разрыв цепи на входе скорости турбины.
36
Логическая ошибка на входе скорости турбины.
37
КЗ на цепь напряжения батареи на входе внутренней скорости.
022-00074AE Руководство по эксплуатации и техническому
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-9
Код ошибки
Значение кода ошибки
Замечания
38
КЗ на землю или разрыв цепи на входе внутренней скорости.
39
Логическая ошибка на входе внутренней скорости.
3A
КЗ на цепь напряжения батареи на входе выходной скорости.
3B
КЗ на землю или разрыв цепи на входе выходной скорости.
3C
Логическая ошибка на входе выходной скорости.
71
КЗ на цепь напряжения батареи на муфте К1.
72
КЗ на землю на муфте К1.
73
Разрыв цепи на муфте К1.
74
КЗ на цепь напряжения батареи на муфте К2.
75
КЗ на землю на муфте К2.
76
Разрыв цепи на муфте К2.
77
Короткое замыкание на цепь напряжения батареи на муфте К3.
78
Короткое замыкание на землю на муфте К3.
79
Разрыв цепи на муфте К3.
7A
КЗ на цепь напряжения батареи на муфте гидротрансформатора.
Не
использует
ся.
7B
КЗ на землю на муфте гидротрансформатора.
Не
использует
ся.
7C
Разрыв цепи на муфте гидротрансформатора.
Не
использует
ся.
81
КЗ на цепь напряжения батареи на муфте К4.
82
КЗ на землю на муфте К4.
83
Разрыв цепи на муфте К4.
84
КЗ на цепь напряжения батареи на муфте KV.
85
КЗ на землю на муфте KV.
86
Разрыв цепи на муфте KV.
87
КЗ на цепь напряжения батареи на муфте KR.
88
КЗ на землю на муфте KR.
89
Разрыв цепи на муфте KR.
91
КЗ на цепь напряжения батареи на сигнализаторе реле реверса.
82
КЗ на землю на сигнализаторе реле реверса.
6-10 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
022-00074AE Руководство по эксплуатации и техническому
Код ошибки
Значение кода ошибки
Замечания
93
Разрыв цепи на сигнализаторе реле реверса.
94
КЗ на цепь напряжения батареи на реле блокировки включения
стартера.
95
КЗ на землю на реле блокировки включения стартера.
96
Разрыв цепи на реле блокировки включения стартера.
97
КЗ на цепь напряжения батареи на соленоиде стояночного
тормоза.
98
КЗ на землю на соленоиде стояночного тормоза.
99
Разрыв цепи на соленоиде стояночного тормоза.
B1
Скольжение на муфте К1.
B2
Скольжение на муфте К2.
B3
Скольжение на муфте К3.
B4
Скольжение на муфте К4.
B5
Скольжение на муфте КV.
B6
Скольжение на муфте КR.
D1
КЗ на цепь напряжения батареи на источнике питания для
датчиков.
D24
КЗ на землю на источнике питания для датчиков.
D34
Малая мощность батареи.
D44
Высокая мощность батареи.
D54
Ошибка на переключателе 1 источника питания клапана.
D64
Ошибка на переключателе 2 источника питания клапана.
E1
КЗ на цепь напряжения батареи на выходе спидометра.
Не
использует
ся.
E2
КЗ на землю или разрыв цепи на выходе спидометра.
Не
использует
ся.
E3
КЗ на цепь напряжения батареи на выходе дисплея.
Не
использует
ся.
E4
КЗ на землю или разрыв цепи на выходе дисплея.
Не
использует
ся.
E5
Ошибка связи на CAN.
F1
Общий отказ EEPROM.
F2
Конфигурация потеряна.
F3
Ошибка приложения.
022-00074AE Руководство по эксплуатации и техническому
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-11
ХАРАКТЕРИСТИКИ
Общие характеристики
Mega 400-V
Пункт
Характеристики
Стандартная емкость ковша
3,9 м3
Вес ТС
21950 кг
Двигатель
Тип
Doosan DE12TIA (Tier I) / Doosan DE12TIS (Tier II)
Мощность
285 л.с. при 2100 об./мин.
Максимальный момент вращения
130 кг •м при 1200 об./мин.
Трансмиссия
Полностью автоматическое
Полностью автоматическое переключение под
переключение под нагрузкой
нагрузкой
Скорости
4 вперед, 3 назад
Тормозные системы:
Ходовые тормоза
4 колеса, дисковые мокрого типа
Стояночный тормоз
Тормоз с пружинным включением и
гидравлическим отсоединением (SAHR),
дисковый,
сухого типа
Функционирование
Скорость хода
8,3 / 13,6 / 29,0 / 42 км/час
Угол поворота
± 40°
Минимальный радиус разворота колес
5959 мм
Безопасная рабочая нагрузка
7020 кг
Макс вырывное усилие
23000 кг
Время подъема ковша
5,8 сек
Время загрузки ковша
1,2 сек
Время опускания ковша
3,4 сек
Максимальный преодолеваемый подъем
30° (58%)
022-00074AE Руководство по эксплуатации и техническому
ХАРАКТЕРИСТИКИ 7-1
РАБОЧЕЕ ПРОСТРАНСТВО И ГАБАРИТЫ

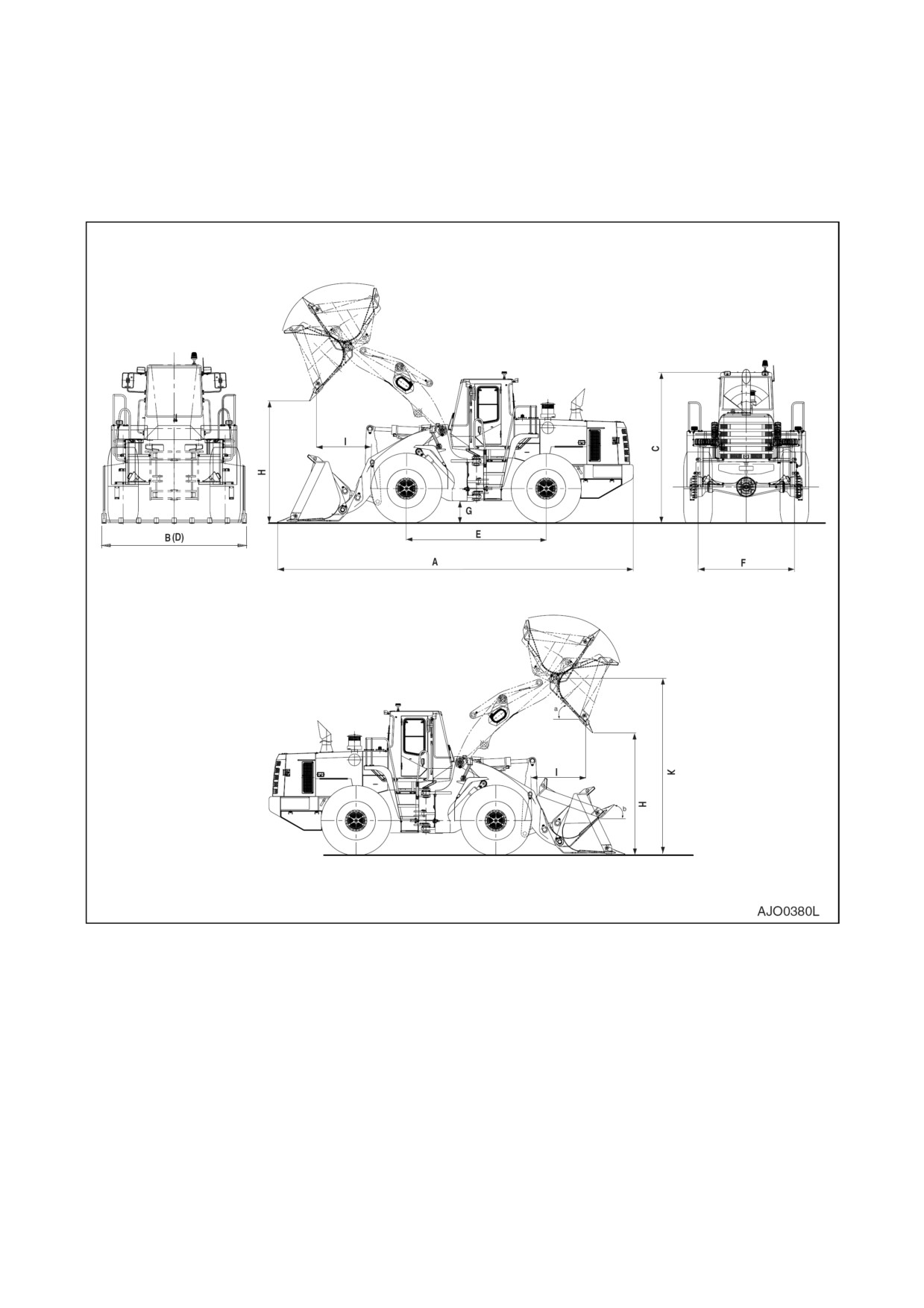

На рис. 1 представлены габариты машины и ее рабочее пространство с установленным
стандартным ковшом
Рис 1
7-2 ХАРАКТЕРИСТИКИ
022-00074AE Руководство по эксплуатации и техническому
Категория
Размер
Общая длина (А)
8600 мм
Общая ширина (В)
3280 мм
Общая высота (С)
3556 мм
Ширина ковша (D)
3288 мм
База шасси (Е)
3500 мм
Протектор (F)
2300 мм
Дорожный просвет (G)
510 мм
Макс. высота разгрузки, до зубьев (H)
2985 мм
Расстояние загрузки,
до кромки ковша (I)
1225 мм
Макс. высота стрелы (K)
4300 мм
Угол ковша, поднятого (а)
45°
Максимальный угол разгрузки - Полный
47°
подъем
Угол ковша (b), опущенного (в транспортном
48°
положении)
Размер шин
26.5-25-20 PR(L3)
022-00074AE Руководство по эксплуатации и техническому
ХАРАКТЕРИСТИКИ 7-3
РАБОЧИЕ ЕМКОСТИ
ЕМКОСТЬ КОВША
Стандартный ковш с зубьями имеет вместимость 3,7 м3.
ОПРОКИДЫВАЮЩАЯ НАГРУЗКА
Статическая опрокидывающая нагрузка с ковшом над передней частью машины равна 18000
кг С ковшом в полностью повернутом положении статическая опрокидывающая нагрузка
равна 15700 кг.
МАССА МАТЕРИАЛОВ
Данные, приведенные ниже, представляют собой веса кубического метра многих видов
перегружаемых материалов
ПРИМЕРНЫЙ ВЕС ПЕРЕГРУЖАЕМЫХ МАТЕРИАЛОВ
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
Древесный уголь
401 кг/м3
---------------------
---------------------
Кокс,
доменного
433 кг/м3
---------------------
---------------------
размера
Кокс,
литейный
449 кг/м3
---------------------
---------------------
размер
Уголь, битуминозный,
выветрившийся,
в
801 кг/м3
---------------------
---------------------
отвалах
Уголь, битуминозный,
881 кг/м3
---------------------
---------------------
в отвалах
Уголь,
антрацит
897 кг/м3
---------------------
---------------------
Глина, СУХАЯ,
раздробленные
1009 кг/м3
---------------------
---------------------
комки
Глина, ВЛАЖНАЯ,
---------------------
1746 кг/м3
---------------------
естественный пласт
Цемент,
портландский,
СУХОЙ
---------------------
1506 кг/м3
---------------------
сыпучий
7-4 ХАРАКТЕРИСТИКИ
022-00074AE Руководство по эксплуатации и техническому
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
Цемент,
портландский,
СУХОЙ
---------------------
1362 кг/м3
---------------------
клинкер
Доломит,
---------------------
1522 кг/м3
---------------------
измельченный
Земля, глинистая,
---------------------
1202 кг/м3
---------------------
СУХАЯ,
рыхлая
Земля, СУХАЯ,
---------------------
1522 кг/м3
---------------------
уплотненная
Земля, ВЛАЖНАЯ,
---------------------
---------------------
1762 кг/м3
илистая
Гипс, прокаленный,
(подогретый,
961 кг/м3
---------------------
---------------------
порошок)
Гипс, дробленый до 3
---------------------
1522 кг/м3
---------------------
дюймов
Гравий, СУХОЙ,
уплотненные
---------------------
---------------------
1810 кг/м3
фрагменты
Гравий, ВЛАЖНЫЙ,
уплотненные
---------------------
---------------------
1922 кг/м3
фрагменты
Известняк,
сорт
---------------------
1282 кг/м3
---------------------
выше
2
Известняк, сорт 1-1/2
---------------------
1362 кг/м3
---------------------
или
2
Известняк,
---------------------
1522 кг/м3
---------------------
раздробленный
Известняк,
---------------------
---------------------
1602 кг/м3
мелкозернистый
Фосфат,
глыбы
---------------------
1282 кг/м3
---------------------
Соль
929 кг/м3
---------------------
---------------------
022-00074AE Руководство по эксплуатации и техническому
ХАРАКТЕРИСТИКИ 7-5
НИЗКИЙ ВЕС ИЛИ
СРЕДНИЙ ВЕС ИЛИ
ВЫСОКИЙ ВЕС ИЛИ
МАТЕРИАЛ
ПЛОТНОСТЬ 1100
ПЛОТНОСТЬ 1600
ПЛОТНОСТЬ 2000
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
КГ/
М3 ИЛИ МЕНЬШЕ
Снег,
малой
529 кг/м3
---------------------
---------------------
плотности
Песок, СУХОЙ,
---------------------
1522 кг/м3
---------------------
рыхлый
Песок, ВЛАЖНЫЙ,
---------------------
---------------------
1922 кг/м3
уплотненный
Сланец,
---------------------
1362 кг/м3
---------------------
измельченный
Сера,
куски
529 кг/м3
---------------------
---------------------
ВАЖНЫЕ СВЕДЕНИЯ!
Значения веса, приведенные в таблице, являются приблизительными величинами,
рассчитанными на основе средних значений объема и массы Они могут быть увеличены за
счет воздействия следующих факторов: дождь, снег или грунтовые воды; затвердевание или
слеживание вследствие веса находящегося сверху продукта, химические изменения или
промышленная обработка,
изменения из-за термических или химических превращений.
7-6 ХАРАКТЕРИСТИКИ
022-00074AE Руководство по эксплуатации и техническому
