РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА

АВАРИЙНОЕ ОТКЛЮЧЕНИЕ СТОЯНОЧНОГО ТОРМОЗА

Рис 102

Если стояночный тормоз не может быть отключен двигатель стандартным давлением

гидравлической системы или если двигатель не запускается,

он должен быть отключен

вручную перед началом буксировки.

1.

Перед

отключением

стояночного

тормоза убедитесь,

что

колеса

заблокированы колесными башмаками

спереди и сзади,

для предотвращения

перемещения машины при отключении

стояночного тормоза.

Рис 103

4-66 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ

K1000861E Руководство по эксплуатации и техническому обслуживанию

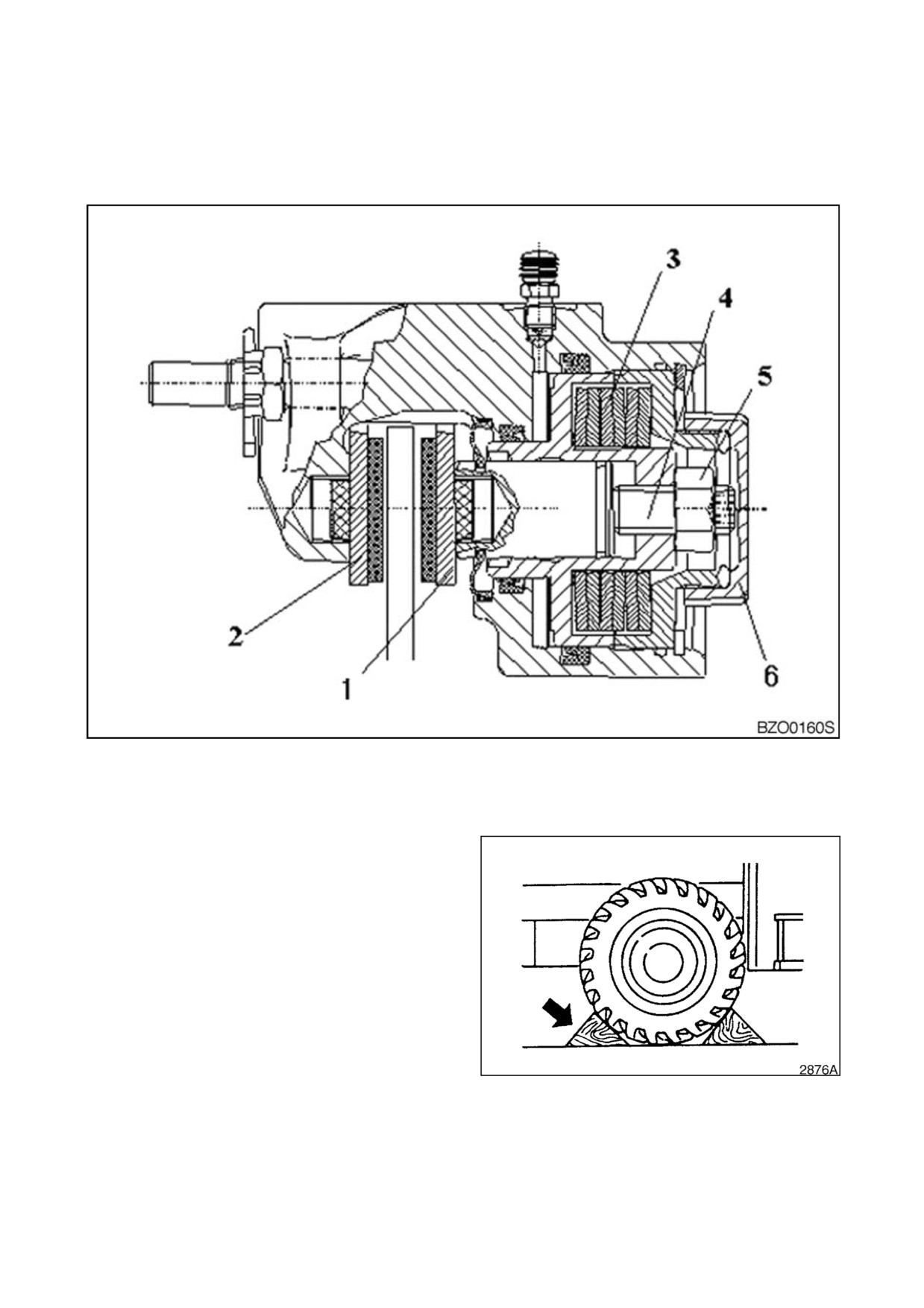

2. Освободите крышку с резьбой (6, рис 102

и 116) и отвинтите.

3.

Освободить зажимную гайку (5, рис. 102)

и вращать регулировочный винт

(4)

против

часовой

стрелки

до

освобождения тормозного диска.

4.

Установить зажимную гайку (5, рис 102 и

6) и винтовую крышку (6) и затянуть то и

другое, как можно сильнее. Это

обеспечит защиту узла стояночного

тормоза от грязи.

ПРИМЕЧАНИЕ:

После этого тормоз

машины отключен. Машина

Рис 104

должна быть закреплена с

помощью

соответствующих

средств,

чтобы исключить ее

движение Перед введением

машины в эксплуатацию тормоз

должен быть отрегулирован в

соответствии с требованиями к

его регулировке.

ТРЕБОВАНИЯ ПО РЕГУЛИРОВАНИЮ

Во время процесса регулирования стояночный тормоз должен быть отключен, т.е. набор

тарельчатых пружин (3, рис. 102) должен быть полностью предварительно натянут.

1.

Поставить машину на стоянку на ровной поверхности и установить колесные башмаки

перед колесами и за ними. Только после этого отключите стояночный тормоз.

2.

Освободите крышку с резьбой (6, рис 102 и 116) и отвинтите.

3.

Освободить зажимную гайку (5, рис. 102), размер 24 или 30, и вращать регулировочный

винт (4) торцовым ключом (размер 8 или 10) по часовой стрелке до тех пор, пока две

тормозные колодки (1) и (2) придут в контакт с тормозным диском.

4.

Повернуть регулировочный винт (4, рис. 102) против часовой стрелки и установить зазор,

указанный в следующей таблице.

Регулировочный

тип

Зазор (мм)

Обороты

винт

мин

0,5 mm

1/4

Номинальный

Малый

M 16 (размер 8)

1,0 mm

1/2

зазор

макс

1,5 mm

3/4

мин

1,0 mm

2/5

Номинальный

Большой

M 20 (размер 10)

2,0 mm

4/5

зазор

макс

3,0 mm

11/5

K1000861E Руководство по эксплуатации и техническому обслуживанию

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-67

ШИНЫ И КОЛЕСА

Правильность накачивания шин (2, рис. 105)

является важным фактором,

определяющим

эксплуатационные качества и сроки службы

шин. Слабо накаченная шина (1, рис. 105)

слабо поддерживает машину и быстро

изнашивается Перекаченная шина (3, рис.

105) имеет плохое сцепление и легко

прокалывается.

Для измерения давления в шинах следовать

используйте манометр Следует всегда

измерять давление в шинах до начала

работы, когда шины холодные. Следует

использовать приведенную ниже таблицу

для определения правильного давления для

Рис 105

передних или задних шин при движении

машины или при ее работе.

Следует проверять шины на предмет

повреждения и наличия в них инородных

предметов Проверить штоки клапанов на

предмет повреждения.

Рабочее давление

Давление при движении

Размер шин

Передняя

Передняя

Замечания

Задняя шина

Задняя шина

шина

шина

Диагональна

23,5-25-16PR

3,5 кг/см²

3,3 кг/см²

2,8 кг/см²

2,0 кг/см²

я шина

(L3)

(стандарт)

Радиальная

3,0 кг/см²

2,8 кг/см²

3,3 кг/см²

2,1 кг/см²

шина

23,5 R25

(Bridgestone,

Michelin)

МОМЕНТ ЗАТЯЖКИ ГАЙКИ КОЛЕСА

Затянуть колесные гайки моментом 58 - 62

кг•м .

ОСТОРОЖНО!

Если колесо или шину необходимо снять с

машины и заменить, или если шина на

колесе должна быть заменена,

это работа

может быть поручена только опытному

техническому персоналу Обод колеса

может соскочить и причинить серьезные

травмы или даже смерть Смотри рис 106.

Рис 106

K1000861E Руководство по эксплуатации и техническому обслуживанию

ТЕХОСМОТР,

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ 4-69

ПРОВЕРКА ПОВРЕЖДЕНИЙ ШИН

ОСТОРОЖНО!

Неправильное обслуживание или замена шин и ободов может вызвать разрыв шин,

влекущий

увечье или смерть.

ЗАПРЕЩАЕТСЯ замена шин или ободов неквалифицированным персоналом,

а также при

отсутствии соответствующего оборудования.

По вопросу обслуживания или замены шин следует обращаться к местному дилеру Doosan

или местному дилеру изготовителя шин.

ОСТОРОЖНО!

Перегревшаяся шина может разорваться, нанеся тяжелое увечье или смерть.

При подозрении на перегрев шины не следует приближаться к ней ближе, чем на 15 м.

Не следует приближаться, пока колеса и обода не остынут.

Если в шинах обнаружены следующие

дефекты,

по соображениям безопасности

шины следует заменить новыми.

Протектор

По вопросу замены следует обращаться к

местному дистрибьютору Doosan или

Боковины

местному дистрибьютору изготовителя шин.

Стаканы

Каркас

• Бортовая проволока разорвана или

согнута

или

шина

сильно

деформирована.

• Шина сильно изношена и слой каркаса,

включая брекер,

обнажился более чем

Закраины/

Ботрова

на 1/4 окружности.

я проволока

• Повреждение каркаса превышает 1/3

ширины шины.

Рис 107

• Произошло расслоение шины.

• Радиальные

трещины

достигли

каркаса.

• Деформация

или

повреждение,

делающие шину непригодной для

эксплуатации.

4-70 ТЕХОСМОТР, ОБСЛУЖИВАНИЕ И РЕГУЛИРОВАНИЕ

K1000861E Руководство по эксплуатации и техническому обслуживанию

ТРАНСПОРТИРОВКА

ПОГРУЗКА МАШИНЫ НА ТРЕЙЛЕР

При транспортировке машины соблюдайте

правила дорожного движения, правила

движения и ограничения для транспортных

средств и т.п.

Целесообразно

воспользоваться

специальной платформой для погрузки и

разгрузки машины

1.

Установить машину на плотной ровной

дороге Предусмотрите достаточное

расстояние от обочины дороги до

машины

2.

Поставьте трейлер на тормоза и

положите и установите колесные

башмаки перед колесами и за ними во

Рис 1

избежание

самопроизвольного

движения трейлера

3.

Установите платформу вдоль оси

трейлера и машины

4.

Определите положение платформы, затем медленно погрузите погрузчик на отведенное

место в трейлере

ПРИМЕЧАНИЕ:

Выделите человека, который бы находился в безопасном положении,

имел хороший обзор и мог давать указания по погрузке

5.

Опустите ковш и заблокируйте все рычаги управления с помощью переключателя

отключения

6.

Установите погрузчик на стояночный тормоз и установите стопорное устройство

сочленения в положение блокировки

7.

Закройте

липкой

лентой выход

выхлопной трубы для предотвращения

повреждений от вращения

Сторона

8.

Поместить блоки спереди и позади

каждого колеса для предотвращения

движения машины

9.

Прикрепите машину к трейлеру цепями

или тросами в нижней части заднего

шасси Дополнительные цепи или тросы

могут использоваться,

но они не должны

повредить тормозные шланги или штоки

цилиндров

Рис 2

ВАЖНЫЕ СВЕДЕНИЯ!

Трубка тормозной магистрали проходит по

картеру моста

Не крепите картер моста

10. Определите маршрут транспортировки

машины с учетом ширины,

высоты и веса

машины и грузовика

K1000861E Руководство по эксплуатации и техническому обслуживанию

ТРАНСПОРТИРОВКА 5-1

КРАТКОЕ ОПИСАНИЕ МЕР БЕЗОПАСНОСТИ ПРИ

ПОДЪЕМЕ

Для осуществления безопасного подъема

грузов оператор и персонал на площадке

должны оценить следующие факторы:

•

Состояние грунта, на который

опирается экскаватор

•

Конфигурация

фронтального

погрузчика

и

подвесного

оборудования;

•

Масса груза, высота и радиус

подъема

•

Безопасное крепление груза.

•

Надлежащее

обращение

с

подвешенным грузом

Рис 3

Направляющие тросы по обеим сторонам

груза могут быть весьма полезны для

обеспечения

надежного

крепления

подвешенного груза,

особенно если они

надежно закреплены в точках крепления на

грунте

5-2 ТРАНСПОРТИРОВКА

K1000861E Руководство по эксплуатации и техническому обслуживанию

ПОИСК И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ

ДВИГАТЕЛЬ

Проблема

Возможные причины

Способы устранения

Стартер не действует

Перегоревший предохранитель

Заменить предохранитель.

Малая мощность батарей

Зарядить батарею.

Плохой контакт вывода

Очистить и затянуть соединения.

Отказ переключателя стартера

Заменить переключатель.

Отказ реле стартера

Заменить реле.

Отказ управления стартера

Заменить контроллер.

Неисправна проводка

Заменить проводку.

Отказ реле батареи.

Заменить реле.

Стартер работает,

двигатель не

Перегоревший предохранитель

Заменить предохранитель.

запускается

Топливо загустело из-за

Заменить топливо

холодной погоды.

Засорены топливные фильтры

Заменить фильтры.

Вода или грязь в топливной

Очистить систему и добавить

системе

новое топливо

Воздух в топливной системе

Удалить воздух из системы.

Отказ управления останова

Заменить управление

двигателя

остановом

Отказ реле останова двигателя

Заменить реле.

Двигатель запускается,

Неправильная вязкость масла

Заменить масло

работает только на малой

двигателя.

скорости или отключается

Засоренные или грязные

Очистить инжекторы

топливные инжекторы.

Засорены топливные фильтры

Заменить фильтры.

Не отрегулирован кабель

Отрегулировать

останова двигателя

Кабель управления скоростью

Отрегулировать

двигателя не отрегулирован.

Двигатель стучит,

работает

Недостаточно моторного масла

Добавить масло.

неровно или толчками

Засорена система впуска

Очистить систему и заменить

воздуха

фильтр

Инжекторный насос не

Обратиться к поставщику

отрегулирован

продукции компании Doosan.

Засорен топливный фильтр

Заменить топливный фильтр.

Вода или грязь в топливной

Очистить систему и добавить

системе

новое топливо

Засоренные или грязные

Очистить инжекторы

топливные инжекторы.

Низкая мощность двигателя

Засорена система впуска

Очистить систему и заменить

воздуха

фильтр

Засоренные или грязные

Очистить инжекторы

топливные инжекторы.

Засорены топливные фильтры

Заменить фильтры.

Кабель управления скоростью

Отрегулировать

двигателя не отрегулирован.

Инжекторный насос не

Обратиться к поставщику

отрегулирован

продукции компании Doosan.

Неверный зазор клапана

Отрегулировать зазор.

K1000861E Руководство по эксплуатации и техническому обслуживанию

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-1

Проблема

Возможные причины

Способы устранения

Горячий двигатель

Недостаточно охлаждающей

Добавить охлаждающую

жидкости

жидкость

Неисправность термостата

Заменить термостат.

Неисправна крышка радиатора

Заменить крышку радиатора.

Засорен сердечник радиатора

Очистить охладитель масла.

Засорен сердечник охладителя

Очистить охладитель масла

масла.

Ремень вентилятора ослаблен

Затянуть или заменить при

или поврежден

необходимости

Неисправен датчик

Заменить датчик

температуры.

Горит

предупреждающий

Недостаточно моторного масла

Добавить масло.

индикатор

давления масла

Сорт масла не соответствует

Заменить масло

двигателя и звучит гудок

погодным условиям.

Засорен фильтр масла

Заменить фильтр и масло.

Неисправен аварийный

Обратиться к поставщику

переключатель

продукции компании Doosan.

Утечка масла из трубы или

соединения.

Засорен сетчатый фильтр на

всасывании.

Избыточный износ двигателя.

Неисправный масляный насос

Горит

индикатор

темп

Недостаточно охлаждающей

Добавить охлаждающую

охлаждающей жидкости

жидкости двигателя.

жидкость

Ослабленный,

Отрегулировать или заменить

проскальзывающий/

порванный

ремень.

ремень вентилятора.

Засорены ребра радиатора

Очистить

Накипь или минеральный осадок

Промыть или выполнить

в радиаторе

профессиональную очистку.

Неисправен аварийный

Обратиться к поставщику

переключатель

(индикатор

продукции компании Doosan.

зеленый).

Слабая подача водяного насоса.

Неисправность или отсутствие

термостата.

Двигатель не запускается,

Засорен топливный фильтр

Заменить топливный фильтр.

двигатель стартера вращается

Смотри также Поиск и

Слишком низкая скорость

Можно использовать внешнюю

устранение

неисправностей

двигателя стартера

батарею

электрической системы

Неисправный втягивающий

Обратиться к поставщику

электромагнит двигателя.

продукции компании Doosan.

Отказ топливного насоса.

Неправильная синхронизация

впрыска топлива.

Слишком низкое давление

компрессии.

Неисправные инжекторы.

Нестабильный

(рваный) режим

Воздух в топливопроводах.

Затянуть штуцеры топливной

холостого хода

системы и фильтр.

Засорен топливный фильтр

Заменить топливный фильтр.

Отказ топливного насоса

Обратиться к поставщику

продукции компании Doosan.

Неправильная синхронизация

впрыска топлива.

6-2 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

K1000861E Руководство по эксплуатации и техническому обслуживанию

Проблема

Возможные причины

Способы устранения

Недостаточная мощность

Засорен фильтр

Очистить или заменить элемент

воздухоочистителя.

Засорен элемент топливного

Заменить топливный фильтр

фильтра.

Неправильная регулировка

Проверить и настроить

дроссельной тяги

соединение.

Слишком высок уровень

Проверить щуп уровень масла

моторного масла.

Неправильный зазор клапана

Обратиться к поставщику

продукции компании Doosan.

Износ поршневого кольца.

Неисправные инжекторы.

Отказ топливного насоса.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Проблема

Возможные причины

Способы устранения

Не работают все органы

Отказ гидравлического насоса

Обратиться к поставщику

управления

(громкий

шум

продукции компании Doosan.

насосов)

Недостаточно гидравлического

Добавить гидравлическое масло

масла

по мере необходимости

Линия всасывания засорена или

Очистить или заменить при

повреждена

необходимости

Не работают все органы

Отказ насоса управляющего

Обратиться к поставщику

управления

(шум насосов не

контура

продукции компании Doosan.

слышен)

Отказ отсекающего

Заменить соленоид

электромагнитного клапана.

Предохранительный картридж

Очистить или заменить при

пилотного стояночного клапана

необходимости.

заклинило.

Предохранительный

Отрегулировать зазор

ограничитель хода включен

ограничителя хода

Низкая мощность всех приводов

Недостаточно гидравлического

Добавить гидравлическое масло

масла

по мере необходимости

Вакуум-фильтр засорен.

Очистить фильтр.

Отказ гидравлических насосов

Обратиться к поставщику

продукции компании Doosan.

Давление разгрузки основного

Обратиться к поставщику

потока масла слишком мало

продукции компании Doosan.

Кавитация гидравлических

Стравить воздух из

насосов

гидравлических насосов

K1000861E Руководство по эксплуатации и техническому обслуживанию

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-3

Проблема

Возможные причины

Способы устранения

Мала или отсутствует мощность

Давление предохранительного

Сбросить давление

только одного или двух

клапана перегрузки слишком

приводов

мало.

Утечка подпиточного обратного

Очистить или заменить при

клапана

необходимости

Неисправен золотник

Заменить золотник клапана.

распределителя.

Грязь в золотнике клапана

Очистить или заменить при

необходимости.

Отказ исполнительного

Отремонтировать или заменить

механизма

при необходимости

Отказ уплотнение цилиндра

Отремонтировать или заменить

при необходимости.

Шток цилиндра поврежден.

Отремонтировать или заменить

при необходимости.

Отказ клапана дистанционного

Заменить клапан управления

управления.

Неправильное подключение

Правильно подключить

управляющих линий

управляющие линии

Температура масла слишком

Мусор снаружи на охладителе

Очистить охладитель снаружи.

высока.

Неисправен охладитель масла

Обратиться к поставщику

продукции компании Doosan.

Ослаблен ремень вентилятора

Затянуть ремень вентилятора

при необходимости.

Мала мощность или не работают

Нарушена работа

Отремонтировать или заменить

приводы на одной стороне

предохранительного клапана

клапан.

стрелы

перегрузки.

Поврежден гидравлический

Заменить шланг

шланг.

Ослаблены гидравлические

Затянуть фитинги

фитинги.

Внутренне повреждение корпуса

Заменить клапан управления

клапана управления.

Неисправен золотник клапана

Заменить клапан управления

управления.

Осадок в клапане управления

Очистить и отремонтировать

клапан.

Внутренняя утечка обратного

Отремонтировать или заменить

клапана

клапан

Поврежден цилиндр или насос

Отремонтировать или заменить

насос или цилиндр.

Внутренняя утечка цилиндра

Отремонтировать или заменить

цилиндр.

Поврежден шток цилиндра

Заменить шток.

Отказ пилотного клапана

Заменить пилотный клапан.

6-4 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

K1000861E Руководство по эксплуатации и техническому обслуживанию

СИСТЕМА ХОДА

ОБЩИЕ СВЕДЕНИЯ

Проблема

Возможные причины

Способы устранения

Машина не движется

Неверное давление муфты коробки

Отрегулировать давление

передач.

Поврежден питающий насос коробки

Заменить насос

передач.

Повреждение проводки

Исправить проводку

распределительного клапана коробки

передач.

Сгоревшее реле хода или

Заменить реле хода или

предохранитель

предохранитель

Залипание электромагнитного клапана

Очистить и отремонтировать.

движения вперед/

назад

распределительного клапана коробки

передач.

Повреждение муфты коробки передач

Отремонтировать или заменить

муфту.

Поврежден приводной вал

Отремонтировать или заменить.

Поврежденная трансмиссия или мост

Отремонтировать или заменить.

Колесные тормоза не отключаются

Отремонтировать тормоза.

Стояночный тормоз не расцепляется

Отремонтировать стояночный

тормоз.

Машина движется,

но ее

Низкое давление жидкости в муфте

Отремонтировать муфту

мощность мала

коробки передач.

Низкий уровень жидкости коробки

Добавить жидкость.

передач.

Поврежден гидротрансформатор

Отремонтировать или заменить.

Неисправность двигателя

Смотри таблицу поиска и

устранения неисправностей

двигателя.

Клапан тормоза

Разобрать и очистить.

Необычный шум

Низкий уровень или качество жидкости

Добавить или заменить

трансмиссии

коробки передач

жидкость

Изношенные детали трансмиссии

Заменить детали.

Повреждены зубчатые колеса или

Заменить детали

подшипники.

Необычный шум

Низкий уровень или качество жидкости

Добавить или заменить

трансмиссии

коробки передач

жидкость

Изношенные детали трансмиссии

Заменить детали.

Повреждены зубчатые колеса или

Заменить детали

подшипники.

Трансмиссия не

Повреждены диски муфты коробки

Заменить диски

работает

передач

Повреждение проводов в проводке

Исправить проводку

управления коробки передач.

Вибрация ведущего вала

Погнут ведущий вал

Заменить ведущий вал.

Шум универсальных

Ослаблены универсальные шарниры

Затянуть болты крепления

шарниров

шарниров.

Изношены или повреждены

Заменить универсальные

универсальные шарниры.

шарниры

Ослаблены универсальные шарниры

Затянуть болты крепления

универсальных шарниров.

Недостаточно смазки

Смазать универсальные

шарниры.

Изношена шпонка скользящего

Заменить скользящее

соединения

соединение.

Шум переднего и заднего

Изношены или повреждены зубчатые

Заменить зубчатые колеса

мостов

колеса.

Низкий уровень или качество масла

Добавить или заменить масло.

Изношенные подшипники

Заменить подшипники.

Изношенная шпонка вала

Заменить шпонку.

K1000861E Руководство по эксплуатации и техническому обслуживанию

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-5

КОДЫ ОШИБОК ТРАНСМИССИИ

Первое число - это категория кода ошибки. Ниже представлена расшифровка первого числа.

1 Цифровые входные сигналы

2 Аналоговые входные сигналы

3 Сигналы высокой скорости

4 Сигналы скорости

7 Аналоговые токовые выходные сигналы

8 Аналоговые токовые выходные сигналы

9 Цифровые выходные сигналы

А Цифровые выходные сигналы

В Ошибки муфты

D Электропитание

Е Сигналы высокой скорости

F Общие ошибки

Код

Значение кода ошибки

Замечания

ошибки

11

Логическая ошибка сигнала диапазона передач.

12

Логическая ошибка сигнала выбора направления.

21

КЗ на цепь напряжения батареи на входе отключения муфты.

22

КЗ на землю или разрыв цепи на входе отключения муфты.

23

КЗ на цепь напряжения батареи на входе датчика нагрузки.

Не используется.

24

КЗ на землю или разрыв цепи на входе датчика нагрузки.

Не используется.

25

КЗ цепи напряжения батареи или разрыв цепи на входе

датчика температуры.

26

КЗ на землю на входе датчика температуры.

31

КЗ на цепь напряжения батареи на входе скорости

двигателя.

32

КЗ на землю или разрыв цепи на входе скорости двигателя.

33

Логическая ошибка на входе скорости двигателя.

34

КЗ на цепь напряжения батареи на входе скорости турбины.

35

КЗ на землю или разрыв цепи на входе скорости турбины.

36

Логическая ошибка на входе скорости турбины.

37

КЗ на цепь напряжения батареи на входе внутренней

скорости.

38

КЗ на землю или разрыв цепи на входе внутренней

скорости.

39

Логическая ошибка на входе внутренней скорости.

3A

КЗ на цепь напряжения батареи на входе выходной

скорости.

3B

КЗ на землю или разрыв цепи на входе выходной скорости.

3C

Логическая ошибка на входе выходной скорости.

6-6 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

K1000861E Руководство по эксплуатации и техническому обслуживанию

Код

Значение кода ошибки

Замечания

ошибки

D34

Малая мощность батареи.

D44

Высокая мощность батареи.

D54

Ошибка на переключателе 1 источника питания клапана.

D64

Ошибка на переключателе 2 источника питания клапана.

E1

КЗ на цепь напряжения батареи на выходе спидометра.

Не используется.

E2

КЗ на землю или разрыв цепи на выходе спидометра.

Не используется.

E3

КЗ на цепь напряжения батареи на выходе дисплея.

Не используется.

E4

КЗ на землю или разрыв цепи на выходе дисплея.

Не используется.

E5

Ошибка связи на CAN.

F1

Общий отказ EEPROM.

F2

Конфигурация потеряна.

F3

Ошибка приложения.

6-8 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

K1000861E Руководство по эксплуатации и техническому обслуживанию

РУЛЕВОЕ УПРАВЛЕНИЕ

Проблема

Возможные причины

Способы устранения

Трудно поворачивать рулевое

Осадок блокирует изменение

Очистить и

колесо

направления в отверстии

отремонтировать

золотника,

в приоритетном

клапане.

Осадок блокирует отверстие

Очистить и

усиливающего золотника в

отремонтировать.

приоритетном клапане

Осадок блокирует отверстие

Очистить и

трубопровода измерения

отремонтировать

нагрузки в приоритетном

клапане

Золотник приоритетного

Очистить и

клапана заклинивает,

в

отремонтировать.

клапане рулевого управления.

Неправильное падение

Отрегулировать давление

давления

предохранительного клапана,

в приоритетном клапане.

Отказ насоса рулевого

Отремонтировать или

управления

заменить

Утечка цилиндра рулевого

Отремонтировать цилиндр

управления.

Ржавчина на подшипнике

Смазать

рулевой колонки и рейке.

Низкое давление воздуха в

Смазать

шинах.

Высокое начальное

Воздух в трубопроводе

Стравить воздух из системы

сопротивление движению

измерения нагрузки в

рулевого колеса

приоритетном клапане.

Осадок блокирует отверстие

Очистить и

трубопровода измерения

отремонтировать

нагрузки в приоритетном

клапане.

Sediment in direction change

Очистить и

spool, inside priority valve.

отремонтировать

Нарушение демпфирования

Заменить приоритетный

регулирующей пружины в

клапан.

приоритетном клапане.

Steering wheel shakes.

Вибрирующий подшипник в

Заменить подшипник.

мосте и дифференциале.

Разное давление в шинах

Уравнять давление

левой и правой сторон.

K1000861E Руководство по эксплуатации и техническому обслуживанию

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6-9

ТОРМОЖЕНИЕ

Проблема

Возможные причины

Способы устранения

Снижение мощности

Низкое вторичное давление в

Отремонтировать или

тормозов

клапане тормоза

заменить клапан тормоза

Тормозные диски изношены

Заменить тормозные диски.

Тормозные диски

Заменить тормозные диски

повреждены.

Поврежден блок секция

Заменить клапан

тормозного клапана.

Воздух в гидравлике

Устранить утечку,

прокачать

тормозной системы

систему

вследствие утечки в

тормозном шланге.

После прокачки тормозов

Тормозные диски

Заменить диски

они не полностью отпущены

повреждены

Повреждены возвратные

Заменить возвратную

пружины тормозных дисков

пружину

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Проблема

Возможные причины

Способы устранения

Батарея не отдает мощность

Поврежденные пластины

Заменить батарею

и не заряжается

батареи.

Неисправность генератора.

Отремонтировать или

заменить генератор.

Плохое заземление

Очистить и затянуть.

Незатянутый электрический

Очистить и затянуть

разъем.

Ремень генератора ослаблен

Затянуть или заменить

или поврежден.

Батарея заряжается, но

Внутреннее КЗ батареи

Заменить батарею.

быстро разряжается.

КЗ проводки.

Отремонтировать проводку.

6-10 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

K1000861E Руководство по эксплуатации и техническому обслуживанию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Mega 300-V

Пункт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серийный номер:

3001 и выше

Стандартная емкость ковша

3,0 м³

Масса ТС

17300 кг

Двигатель

Тип

Doosan D1146TA

Doosan DB58TIS

Наддув

Воздухо-воздушный после охлаждения.

Объем

8,07 л

Номинальная мощность

212 л.с. при 2100 об./мин.

(SAE J 1995, Gross)

Максимальный момент вращения

92 кг•м при

1300

об./мин

(SAE J 1995, Gross)

Выхлоп

Tier-I

Tier-II

Трансмиссия

Полностью автоматическое

Полностью автоматическое переключение под

переключение под нагрузкой

нагрузкой

Скорости

4 вперед, 3 назад

Тормозные системы:

Ходовые тормоза

4 колеса, дисковые мокрого типа

Стояночный тормоз

Дисковый, сухого типа

Функционирование

Скорость хода

6,5 / 12 / 22,5 / 34,0 км/час

Угол поворота

±40°

Min. Минимальный радиус разворота

5470 мм

Безопасная рабочая нагрузка

5220 кг

Макс вырывное усилие

18500 кг

Время подъема ковша

5,4 сек

Время загрузки ковша

1,5 сек

K1000861E Руководство по эксплуатации и техническому обслуживанию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 7-1

РАБОЧЕЕ ПРОСТРАНСТВО И ГАБАРИТЫ

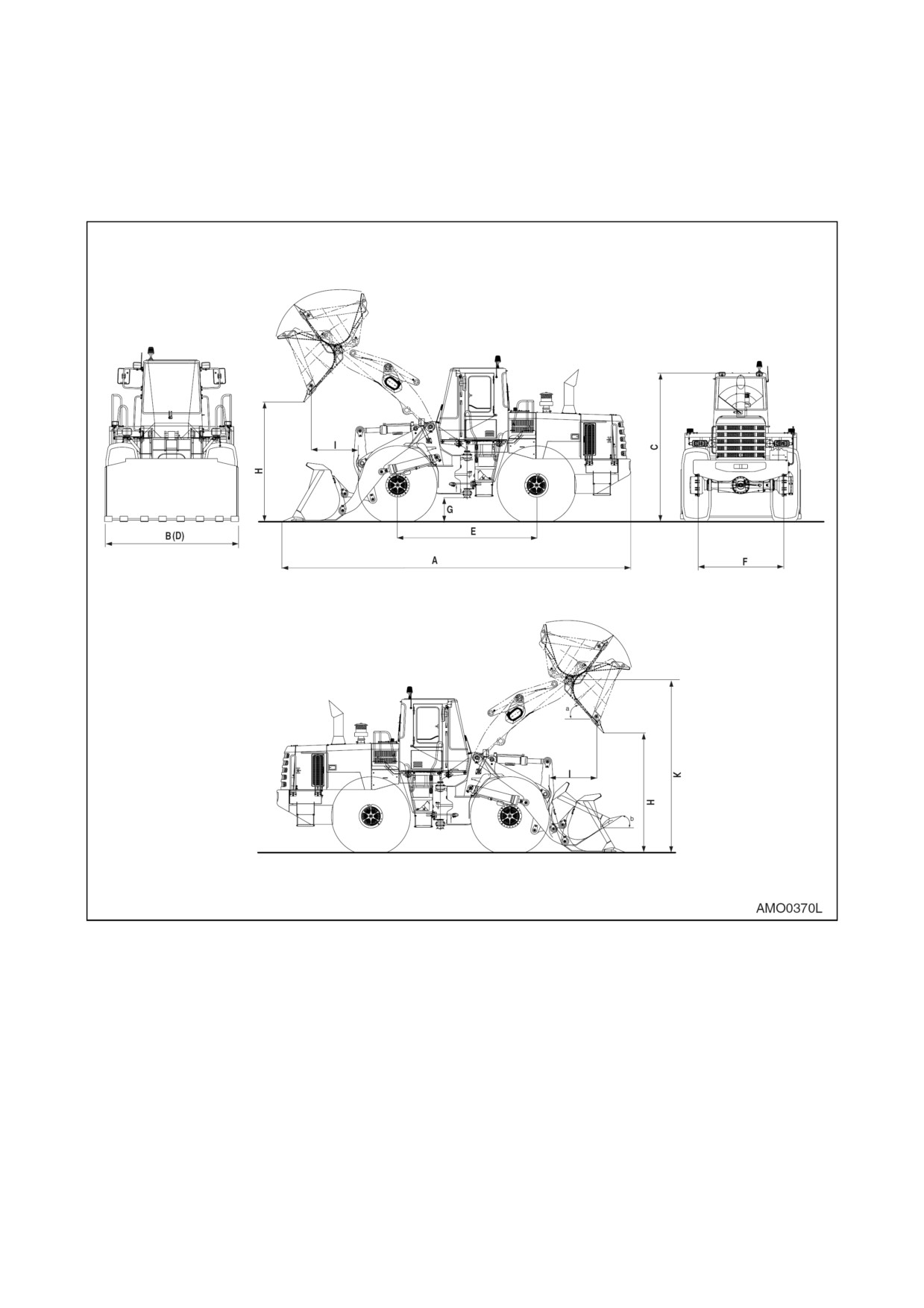

На рис. 1 представлены габариты машины и ее рабочее пространство с установленным

стандартным ковшом

Рис 1

K1000861E Руководство по эксплуатации и техническому обслуживанию

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 7-3

содержание      ..     3      4      5
