Doosan колесный экскаватор DX140W/DX160W. Руководство по эксплуатации и ТО (2007 год) - часть 3





Функциональная проверка
Когда выключатель стартера поворачивается во
включенное положение "I", все полоски индикаторов,
световые
индикаторы
выключателей/кнопок
и
предупреждающие индикаторы должны загореться, а
звуковой сигнал должен звучать приблизительно
2
секунды
Во время данной функциональной проверки в зоне
графической
информации
многофункционального
индикатора появится ЛОГОТИП (3 и 4, рис. 48).
Включение паролем
Если на системе был установлен пароль, и система
"ЗАКРЫТА" паролем, то на дисплее после завершения
функциональной проверки появится экран пароля.
Введите пароль в текстовое поле, а затем включите
стартер
ПРИМЕЧАНИЕ:
Для получения более подробной информации см
"Установкапароля
(блокировкаиразблокировка)" н а
стр. 2-47.
ВНИМАНИЕ
Если введенный пароль не соответствует паролю,
сохраненному в системе, двигатель не запустится.
1. Указатель уровня топлива
Показывает количество топлива, оставшегося в
баке
ЗЕЛЕНАЯ ЗОНА (
) - указывает на нормальное
количество топлива.
Рис 49
КРАСНАЯ ЗОНА (
)
- указывает на низкий
уровень топлива.
Когда стрелка указателя входит в красную зону, на
экране загорается символ уровня топлива.
Прекратите работу и немедленно заправьте
машину
П
РИМЕЧАНИЕ:
Местонахождение
этого
и
других
предупреждающих символов см в разделе
"Символы предупреждения о ненормальном
состоянии
"
настр. 2
-34.
Проверять уровень топлива следует на твердом,
ровном грунте.
Органы управления
OP000422
2-27
2. Индикатор
температуры
охлаждающей
жидкости двигателя
Температуру
охлаждающей
жидкости
двигателя
указывают цветные полоски
БЕЛАЯ ЗОНА
(
) - указывает
,
что температура ниже
нормальной рабочей температуры
СИНЯЯ ЗОНА
(
) - указывает
,
что температура в
пределах диапазона нормальной рабочей температуры
КРАСНАЯ ЗОНА
(
) - указывает,
что температура
Рис 50
слишком высока
Во время работы стрелка должна быть в синей зоне
Когда стрелка индикатора входит в красную зону
,
загорается предупреждающий индикатор температуры
охлаждающей жидкости
,
звучит предупреждающий
световой сигнал
,
а скорость работы двигателя
автоматически снижается При этом следует дать
двигателю поработать на низкой скорости холостого
хода до тех пор
,
пока показания индикатора температуры
не вернутся в зеленую зону Если индикатор находится в
зеленой зоне,
необходимо дать двигателю поработать
на холостом ходу дополнительно
3-5 минут,
прежде чем
заглушать двигатель Если заглушить двигатель сразу,
может возникнуть резкий перегрев
,
вызывающий
повреждение двигателя Работа двигателя на холостом
ходу позволит рассеять тепло Проверить уровень
охлаждающей жидкости
,
натяжение ремня вентилятора,
проверить наличие посторонних предметов у радиатора
итд
Когда температура достигнет нормального уровня
,
скорость двигателя автоматически восстановится
3. Индикатор температуры гидравлического
масла
Температуру
охлаждающей
жидкости
двигателя
указывают цветные полоски
БЕЛАЯ ЗОНА
(
) - указывает
,
что температура ниже
нормальной рабочей температуры
СИНЯЯ ЗОНА
(
) - указывает
,
что температура в
пределах диапазона нормальной рабочей температуры
КРАСНАЯ ЗОНА
(
) - указывает,
что температура
слишком высока
Во время работы стрелка должна быть в синей зоне
Рис 51
Когда стрелка указателя входит в красную зону
,
на
экране
загорается
символ
температуры
гидравлическог
о масла При этом следует дать
двигателю поработать на низкой скорости холостого
хода до тех пор
,
пока показания индикатора температуры
не вернутся в зеленую зону
П
РИМЕЧАНИЕ:
Местонахождение
этого
и
других
предупреждающих символов см в разделе
"Символы предупреждения о н
енормальном
состоянии
"
настр. 2
-34.
Органы управления
OP000422
2-28
4. Многофункциональный индикатор и зона
графической информации
См. раздел «Многофункциональный датчик и зона
графической информации, стр. 2-32.
В данном разделе дано исчерпывающее объяснение
работы данной зоны дисплея.
Рис 52
5. Цифровые часы
Цифровые часы показывают текущее время.
Содержание дисплея:
Дисплей
Описание
MM
Месяц
ДД
Дата
Рис 53
W
День
ЧЧ
Час
мм
Минута
A (P)
До полудня (После полудня)
Установка времени описана в разделеМетод
установки для главного меню”, стр. 2-40.
6. Счетчик моточасов
Счетчик моточасов указывает общее количество
часов работы двигателя. Мигание счетчика каждые
4 секунды при работающем двигателе показывает
правильность работы двигателя.
Рис 54
Органы управления
OP000422
2-29
7. Предупреждающий световой сигнал зарядки
Этот индикатор загорается при включении
выключателя стартера и должен погаснуть, когда
двигатель запустится. Если он не выключается,
необходимо немедленно заглушить двигатель и
выяснить причину возникновения проблемы.
8. Предупреждающий индикатор давления
масла двигателя
Этот индикатор загорается при включении
выключателя стартера и должен погаснуть, когда
Рис 55
двигатель запустится. Например, если давление
масла в двигателе станет слишком низким,
индикатор
загорится
и
прозвучит
предупреждающий звуковой сигнал.
Если это
произойдет, необходимо немедленно
заглушить
двигатель и выяснить причину возникновения
проблемы.
При
продолжении
работы
при
включенном индикаторе произойдет серьезное
повреждение двигателя.
ВНИМАНИЕ
Рис 56
При продолжении работы при включенном
индикаторе произойдет серьезное повреждение
двигателя
9. Предупреждающий
световой
индикатор
температурыохлаждающейжидкостидвигателя
Если охлаждающая жидкость двигателя перегрета,
этот световой индикатор включится и раздастся
звуковой сигнал, а скорость работы двигателя
будет автоматически снижена, пока не упадет
температура охлаждающей жидкости. Не следует
выключать двигатель, поскольку это приведет к
повышению температуры охлаждающей жидкости, и
двигатель может заглохнуть из-за подъема
температуры
ПРИМЕЧАНИЕ:
Проверить
индикатор
температуры
охлаждающей
жидкости Когда стрелка
индикаторавходитвкраснуюзону
,
загорается
предупреждающий индикатор температуры
охлаждающей
жидкости,
звучит
Рис 57
предупреждающий
световой сигнал,
а
скорость работы двигателя автоматически
снижается При этом следует дать двигателю
поработать на низкой скорости холостого
хода до тех пор
,
пока показания индикатора
температурыневернутсявзеленуюзону Если
индикатор находится в зеленой зоне
,
необходимо дать двигателю поработать на
холостом ходу дополнительно
3-5 м
инут,
прежде чем заглушать двигатель
Если
заглушить двигатель сразу
,
может возникнуть
резкий перегрев
,
вызывающий повреждение
двигателя Работа двигателя на
холостом ходу
позволитрассеятьтепло
Органы управления
OP000422
2-30
Проверить уровень охлаждающей
жидкости,
натяжение
ремня
вентилятора,
проверить
наличие
посторонних предметов у радиатора и
т.д. Когда температура достигнет
нормального
уровня,
скорость
двигателя
автоматически
восстановится
10. Предупреждающий световой индикатор
проверки двигателя
Этот световой индикатор включается, когда
требуется проверка двигателя.
ПРИМЕЧАНИЕ:
Если включился этот световой индикатор,
остановите машину и у
страните причину
неисправности
Рис. 58
11. Световой индикатор прогрева
При холодной погоде этот индикатор показывает,
что работает цикл предварительного прогрева
двигателя
Если этот индикатор выключен, это означает, что
цикл предварительного прогрева
двигателя
завершен
Рис 59
12. Световой индикатор стояночного тормоза
Этот индикатор загорается, когда стояночный
тормоз включен (APPLIED).
Если машина перемещается при включенном
стояночном
тормозе,
звучит
аварийный
предупреждающий сигнал.
Рис. 60
ОСТОРОЖНО
Если этот световой индикатор включен, а машина
движется, возможен преждевременный износ или
повреждение тормозов.
Перед началом движения машины необходимо
отключить стояночный тормоз (RELEASE) и
убедиться, что световой индикатор выключен.
Органы управления
OP000422
2-31
МНОГОФУНКЦИОНАЛЬНЫЙ
ИНДИКАТОР И ГРАФИЧЕСКАЯ
ИНФОРМАЦИЯ
Пре установке переключателя стартера в положение “I”
(Вкл.) на экране на 2 секунды появится ЛОГОТИП.
Когда ЛОГОТИП пропадет, на экране появится
многофункциональный индикатор и зона графической
информации.
Обычно скорость работы двигателя (в об./мин)
отображается внизу экрана при первом включении
Рис 61
стартера. Каждый раз при нажатии кнопки выбора
дисплея (19, рис. 48), цифровая информация на экране
меняется в следующей последовательности: Скорость
двигателя (об./мин.)
-> Напряжение батареи (В)
->
Давление в переднем насосе (бар) -> Давление в заднем
насосе (бар).
ПРИМЕЧАНИЕ: См . ри с. 64 - 67.
Цифровые часы находятся в верхней части дисплея.
С помощью комбинации кнопок выбора режима можно
вывести на дисплей информацию о состоянии фильтров
и масла.
Можно задать язык отображения информации на
дисплее
Выбор языка и метод индикации информации см. в
разделе "Метод настройки главного меню" на стр. 2-40.
Индикатор связи
Указывает состояние процесса обмена информацией
между главным контроллером и приборной панелью.
1. Нормальное состояние:
Последовательно мигает символ "молнии".
Рис 62
ПРИМЕЧАНИЕ:
См. ри с. 64 - 67.
2. Аномальное состояние:
Отсутствие символа означает ошибку связи.
ПРИМЕЧАНИЕ:
См. рис. 63.
Органы управления
OP000422
2-32
Предупреждение об ошибке связи
Данный экран отображается при возникновении ошибки
связи между контроллером e-EPOS и приборной панелью.
При отображении данного символа следует связаться с
дистрибьютором компании DOOSAN или агентством по
продаже
П
РИМЕЧАНИЕ:
Если в ходе работы возникает ошибка связи
,
в
памяти сохраняется последний выбранный режим
Например
,
при неисправности сохраняются режим
мощности
,
режим работы и автоматического
Рис 63
холостогохода
ПР
ИМЕЧАНИЕ
:
Когда переключатель стартера установлен в
положение
“I” (Вкл
.)
при наличии ошибки связи,
контроллер
e-EPOS п
о умолчанию установит
следующиережимы Режим мощности:
стандартный
режим; Режим работы
:
Режим земляных работ;
Режим автоматического холо
стого хода:
Включен
(состояниевыбора
)
Скорость двигателя
Скорость двигателя отображается в цифровой форме.
Рис 64
Напряжение аккумуляторной батареи
Напряжение батареи отображается в цифровой форме.
Рис 65
При работающем двигателе показания должны быть в
диапазоне 26 - 30 В.
При включении стартера или использовании системы
предварительного подогрева, напряжение может
временно снизиться ниже 24 В, но это не является
неисправностью
Органы управления
OP000422
2-33
Давление переднего гидравлического насоса
Давление
переднего
гидравлического
насоса
отображается в цифровой форме.
ПРИМЕЧАНИЕ:
Этот насос является ближайшим к картеру
маховика двигателя или является самым
верхнимизгидравлическихнасосов
Рис 66
Показания отображаются в барах.
Давление заднего гидравлического насоса
Давление
заднего
гидравлического
насоса
отображается в цифровой форме.
ПРИМЕЧАНИЕ:
Этот насос является самым дальним от
Рис 67
картера маховика двигателя или является
самымнижнимизгидравлическихнасосов
Показания отображаются в барах.
Символыпредупрежденияоненормальномсостоянии
1. Предупреждение о перегреве гидравлического масла
2. Предупреждение о засорении пилот-фильтра
3. Предупреждение о недостатке топлива
4. Предупреждение о засорении фильтра возвратного
контура
5. Предупреждение о засорении воздухоочистителя
6. Предупреждение о перегрузке (опция)
7. Предупреждение о давлении тормозного масла
8. Предупреждение о расцепление быстросъемного
соединения
Рис 68
Органы управления
OP000422
2-34
Примеры экранов предупреждения
Отображено <2 видов
Отображено <4 видов
Отображено <8 видов
предупреждений
предупреждений
предупреждений
Рис. 69
1. Предупреждение о перегреве гидравлического масла
Этот символ появляется на экране при слишком
высокой температуре гидравлического масла.
Рис 70
2. Предупреждение о засорении пилот-фильтра
Данный символ указывает, что засорился пилот-
фильтр
Если отображается данный символ, следует
немедленно прекратить работу и заменить
фильтрующий элемент пилот-фильтра.
Рис 71
После замены пилот-фильтра снова заведите
машину, чтобы исчез предупреждающий символ.
Органы управления
OP000422
2-35
3. Предупреждение о недостатке топлива
Этот символ появляется на экране при слишком
малом количестве топлива.
Если загорелся этот символ, как можно скорее
заправьте топливо.
Рис 72
4. Предупреждение о засорении фильтра возвратного
контура
Этот символ указывает, что засорился фильтр
возвратного контура.
Если отображается данный символ, следует
немедленно прекратить работу и заменить фильтр
возвратного контура.
После замены фильтра возвратного контура
Рис 73
фильтра снова заведите машину, чтобы исчез
предупреждающий символ.
5. Предупреждение о засорении воздухоочистителя
Данный
экран
указывает,
что
засорился
воздухоочиститель
Если отображается этот символ, следует
немедленно прекратить работу и заменить или
очистить воздушный фильтр.
После замены фильтра или очистки воздушного
фильтра снова заведите машину, чтобы исчез
предупреждающий символ.
Рис 74
Органы управления
OP000422
2-36
6. Предупреждение о перегрузке (опция)
Если включен выключатель предупреждения о
перегрузке и на экране отображается этот символ
и звучит предупреждающий звуковой сигнал, это
указывает на возникновение условий перегрузки.
Необходимо немедленно снизить нагрузку.
ОСТОРОЖНО
Немедленно снизить нагрузку, если на экране
отображается
этот
символ
и
звучит
Рис 75
предупреждающий звуковой сигнал.
При
продолжении
работы
машина
может
перевернуться
или
возможно
повреждение
компонентов гидравлической системы или частей
конструкции
7. Предупреждение о давлении тормозного масла
Этот
символ
появляется
при
падении
гидравлического давления в контуре тормозного
масла и сопровождается звуковым сигналом.
ОСТОРОЖНО
Запрещается работать или передвигаться на
Рис 76
машине, если этот индикатор горит или звучит
звуковой сигнал.
До начала работы или движения необходимо
выяснить причину падения давления масла в
тормозной системе и устранить проблему.
8. Предупреждение о расцепление быстросъемного
соединения
Если выключатель быстросъемного соединения
находится
в
положении
"UNLOCKED"
(разблокировано), на экране появляется этот
символ, сопровождаемый звуковым сигналом.
ОСТОРОЖНО
Если навесное рабочее оборудование подключено к
Рис 77
машине, а переключатель установлен в положении
"I"
(), не работайте навесным оборудованием. В
противном случае оно может упасть на грунт. Это
может привести к травмам.
Органы управления
OP000422
2-37
КНОПКИ ВЫБОРА РЕЖИМА
1.
Кнопка выбора режима мощности
2.
Кнопка выбора режима рытья траншей
3.
Кнопка выбора режима автоматического холостого
хода
4.
Кнопка контроля расхода
Рис 78
1.
Кнопка выбора режима мощности
Этот режим мощности подходит для тяжелых работ,
требующих высокой скорости хода и высокой
рабочей скорости. Нажать эту кнопку для
включения/выключения режима мощности.
При нажатии кнопки режима мощности над ней
загорается индикатор.
При повторном нажатии кнопки режима мощности
Рис 79
индикатор гаснет и режим мощности отключается,
машина возвращается в стандартный режим
работы
При установке переключателя стартера в
положение “I” (Вкл.) происходит автоматическое
переключение с режим мощности на "Стандартный
режим".
ПРИМЕЧАНИЕ:
Для получения более подробной информации
см
раздел
"Выборрежима
"
настр. 3
-25.
2.
Кнопка выбора режима рытья траншей
Этот режим используется для ровных траншей или
ровных стенок траншей. Нажать эту кнопку для
включения/выключения режима рытья траншей.
При нажатии кнопки режима рытья траншей над ней
загорается индикатор.
При повторном нажатии кнопки режима рытья
траншей индикатор гаснет, и режим рытья траншей
Рис 80
отключается, машина возвращается в стандартный
режим выемки грунта.
При установке переключателя стартера в
положение “I” (Вкл.) режим работы автоматически
переключается в "Режим выемки грунта".
П
РИМЕЧАНИЕ:
Для получения более подробной информации
см
раздел
"Выб
оррежима"
настр. 3
-25.
Органы управления
OP000422
2-38
3. Кнопка выбора режима автоматического
холостого хода
При
активации
системы
автоматического
холостого хода скорость двигателя автоматически
уменьшится
до
скорости
холостого
хода
приблизительно через 4 секунды после установки
всех рычагов управления в нейтральное положение.
Эта система служит для снижения расхода топлива
и уровня шума.
При нажатии кнопки автоматического режима
холостого хода над ней загорается индикатор.
Рис 81
При
повторном
нажатии
кнопки
выбора
автоматического режима холостого хода он
отключается, двигатель возвращается к скорости,
установленной на диске скорости двигателя, и
сохраняет эту скорость до установки новой
величины на диске, независимо от положения
рычага управления.
4. Кнопка управления расходом
Когда эта кнопка нажата, можно управлять
расходом гидравлического масла.
Кнопка контроля расхода используется для
установки
величины
расхода
насоса,
Рис 82
соответствующей
оптимальной
работе
установленного инструмента/ навесного рабочего
оборудования
П
РИМЕЧАНИЕ:
Для получения более подробной информации
см
раздел
"Управлениерасходом
"
настр. 2
-49.
Органы управления
OP000422
2-39
НАСТРОЙКА ГЛАВНОГО МЕНЮ
С помощью комбинации кнопок переключателей (рис. 84)
можно просмотреть и установить настройки экрана.
Такие параметры как язык, время информация о
фильтрах/ масле можно проверить и установить для них
новые значения при необходимости.
Рис 83
Рис 84
1. Кнопка со стрелкой вверх
Кнопка со стрелкой вверх () используется для
перемещения параметров меню вверх или влево.
Рис 85
Органы управления
OP000422
2-40
2. Кнопка со стрелкой вниз
Кнопка со стрелкой вниз
() используется для
перемещения параметров меню вверх или влево.
Рис 86
3. Кнопка выбора экрана (ESC - Escape)
Кнопка выбора дисплея
(
) используется для
смены информации, отображающейся на экране.
Каждый раз при нажатии кнопки выбора экрана на
дисплее меняются отображаемые показатели.
П
РИМЕЧАНИЕ:
При установке главного меню эта кнопка
используется для выполнения функции выхода
из меню
(ESC).
Для входа в меню необходимо
Рис 87
нажать эту кнопку и удерживать ее в течение
трехсекунд
П
РИМЕЧАНИЕ:
Эта кнопка используется в качестве кнопки
меню
/
выход для входа в главное меню или
возвратаизсубменюкпредыдущемуэкрану
4. Кнопка выбора
Кнопка выбора (
) используется для установки
меню или очистки времени использования
фильтра/масла.
Рис 88
Органы управления
OP000422
2-41
Выбор экрана и выход
Выбор экрана
При нажатии кнопки “Display” (экран) дольше 3 секунд
отображается экран главного меню (рис. 91).
В обычном случае на экране можно отобразить скорость
двигателя (об./мин), напряжение батареи (В), давление
переднего насоса (бар) и давление заднего насоса (бар).
Рис 89
Кнопка ESC
При нажатии кнопки “ESC” (выход) (
) в течение более
1 секунды происходит возврат от главного меню к
обычному экрану.
ПРИМЕЧАНИЕ:
При нахождении в любом меню более
20
секунд без
изменения экрана
,
происходит возврат к обычному
экрану
Рис 90
Главное меню
Выбор меню можно изменить, нажав кнопки “UP” ()
(вверх) или “DOWN” () (вниз). Выбранный пункт меню
выделяется, и рядом с ним появляется курсор. При
выделенном пункте меню нажать кнопку подтверждения
ВЫБОР” (
) для входа в следующее подменю.
1. "Язык" стр. 2-43.
2. "Настройка часов" на стр. 2-43.
3. "Информация о фильтре/маслах" на стр. 2-44.
4. "Настройка дисплея" на стр. 2-46
5. "Установка пароля (блокировка и разблокировка)" на
Рис 91
стр. 2-47
Органы управления
OP000422
2-42
Язык (Language)
Установив курсор на "Language," нажать кнопку "SELECT"
(
). Появится подменю языка.
Нужный язык можно выбрать, нажимая кнопки UP ( )
(Вверх) или DOWN ( ) (Вниз).
Можно задать язык отображения информации на
дисплее
Для выбора языка нажать кнопку "SELECT" (
) (Выбор).
Рис 92
П
РИМЕЧАНИЕ:
При нахождении в любом меню более
20
секунд без
изменения экрана
,
происходит возврат к обычному
экрану
Настройка часов
Установив курсор на "Set Clock," нажать кнопку "SELECT"
(
). Появится подменю установки настройки часов.
П
РИМЕЧАНИЕ:
При нахождении в любом меню более
20
секунд без
изменения экрана
,
происходит возврат к обычному
экрану
Рис 93
Метод установки
1. Переместить курсор в нужное место с помощью
кнопки "SELECT" (). Выбранная цифра замигает.
2. Установить время с помощью кнопок UP () (Вверх)
или DOWN () (Вниз).
y "+"
(), "-"
(): Увеличивают или уменьшают
значение
Рис 94
y Кнопка MOVE (перемещение) (
): подтверждает
выбор и перемещает курсор в другое место.
y "ESC" (
): Выход из главного меню.
Органы управления
OP000422
2-43
Установка минут '00'
1. Одновременно нажать кнопки "SELECT" (
) и "UP"
( ) (Вверх).
2. Если отображаемое время 30 минут или меньше,
часы покажут предыдущий час.
3. Если показываемое время превышает 30 минут, часы
покажут следующий час.
Рис 95
4. Если предыдущий час больше
23, часы покажут
следующий день.
Информация о фильтрах/масле (Filter / Oil Info)
Установив курсор на "Filter/Oil Info," нажать кнопку
"SELECT"
(
). Появится подменю информации о
фильтрах/ масле.
Рис 96
Каждый символ можно выбрать с помощью кнопок "UP"
() (Вверх) или "DOWN"
() (Вниз). Внизу экрана
отображаются часы (Hrs), отработанные каждым
фильтром и/ или маслом.
Рис 97
Органы управления
OP000422
2-44
П
оследовательностьпоказаменюиобъяснениясимволов
1. Топливный
2. Воздухоочиститель
3. Фильтр моторного
4. Фильтр
фильтр
масла
гидравлического масла
8. Охлаждающая вода
5. Пилот-фильтр
6. Моторное
7. Гидравлическое
масло
масло
Рис 98
Сброс времени работы фильтров/масел
После замены фильтра и масла вновь установить
счетчик часов работы на ноль (Hrs: 0000). Таким образом,
легко отслеживать следующий срок замены. Часы
работы накапливаются, только когда работает
двигатель
На экране с информацией о состоянии фильтров/масел
нажать кнопку "SELECT" (
), что вызовет появление
экрана сброса.
На экране сброса часы работы могут быть установлены
на ноль (Hrs: 0000) путем нажатия кнопки "SELECT" (
).
Рис 99
Если нажать кнопку "SELECT" (
) будет завершен сброс,
и экран вернется к предыдущему меню.
Если нажать кнопку ESC
(
), предыдущее меню
появится на экране, но сброс выполнен не будет.
ПРИМЕЧАНИЕ: При нахождении в любом меню более 20
секунд без изменения экрана, происходит возврат к
обычному экрану.
Экран можно вернуть к главному меню нажатием кнопки
ESC (
).
Органы управления
OP000422
2-45
Настройка дисплея
Установив курсор на "Adjust Display", нажать кнопку
"SELECT" (
). Появится подменю настройки дисплея.
Рис 100
Нужную яркость можно выбрать, нажимая кнопки "UP" ()
(Вверх) или "DOWN" () (Вниз).
ПРИМЕЧАНИЕ: При отгрузке оборудования по умолчанию
устанавливается яркость 50%.
Экран можно вернуть к главному меню нажатием кнопки
ESC (
). Дисплей будет сохранен.
Рис 101
Органы управления
OP000422
2-46
Установка пароля (блокировка и разблокировка)
Соблюдайте особую осторожность при установке
пароля на запуск двигателя. Если при вводе числа
допущена ошибка, и число принято системой как верное,
то систему безопасности можно будет активировать
или дезактивировать только с помощью этого числа.
Запишите свой пароль и храните его в надежном месте.
Небольшая циферка внизу слева от каждой кнопки на
приборной панели показывает, какая цифра будет
введена при нажатии этой кнопки. Выбор цифр "0" и "9"
является недействительным.
Пример:
2785 - приемлемо,
9024 - не приемлемо,
Рис 102
Установив курсор на "Set Password", нажать кнопку
"SELECT" (
). Появится подменю установки пароля.
ПРИМЕЧАНИЕ:
Экран можно вернуть к главному меню нажатием
кнопки
ESC
(
) (3,
рис. 84).
Появится меню с запросом пароля.
Рис 103
ПРИМЕЧАНИЕ:
Первоначальнонастроенпароль
"1111".
Пароль можно изменить за
10 минут при стартере
установленном в положение "I" (Вкл.)
После изменения пароля убедитесь, что пользуетесь
измененным паролем.
ВНИМАНИЕ
После трех неудачных попыток ввести правильный
Рис 104
пароль дисплей вернется к нормальному экрану, а
следующая попытка будет не возможна в течение десяти
минут

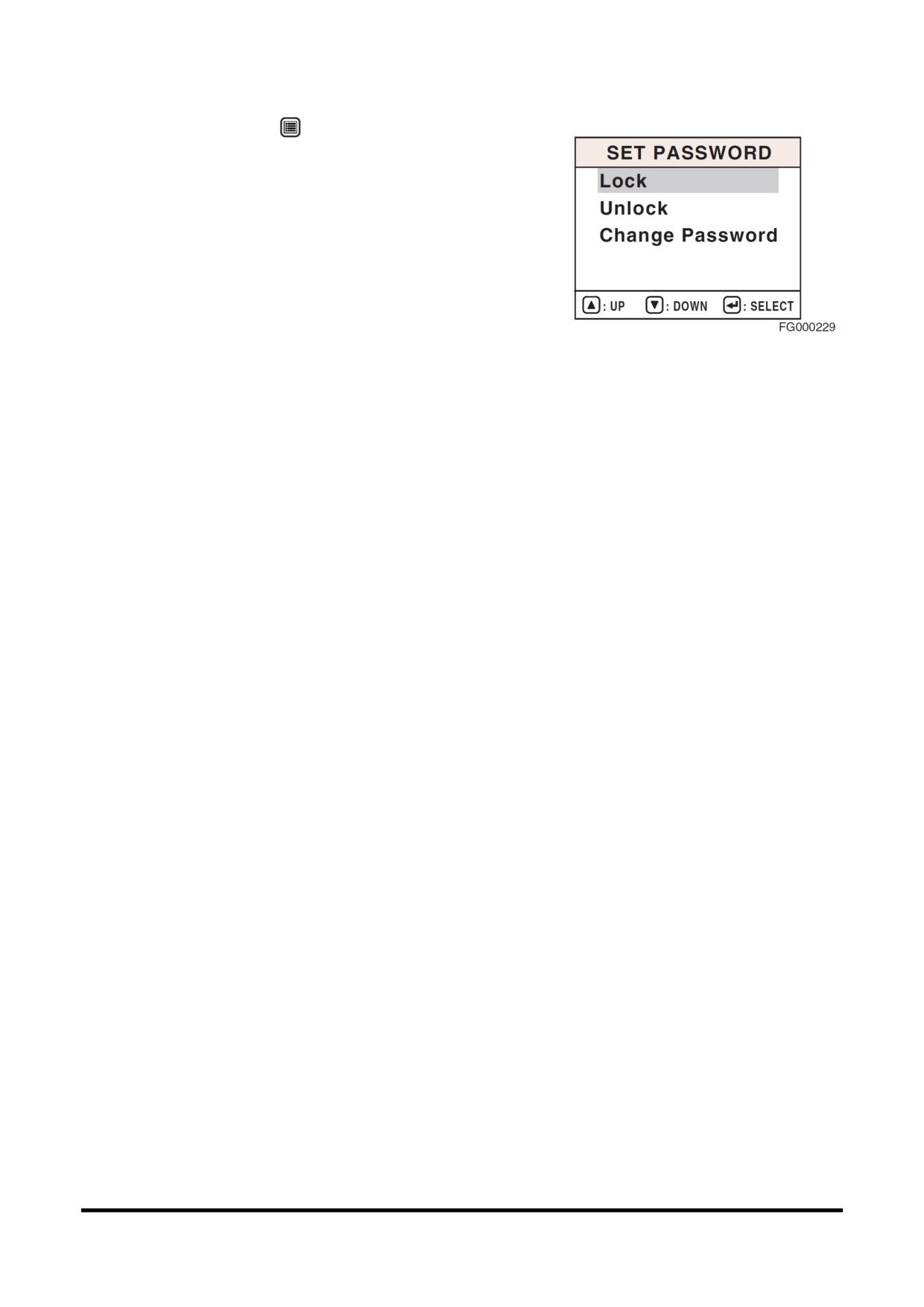

На экране появятся три опции меню. "LOCK"
(заблокировать), "UNLOCK" (разблокировать) и "CHANGE
PASSWORD" (изменить пароль). Позицию меню можно
выбрать с помощью кнопки "UP" () или "DOWN" (), а
затем подтвердить выбор, нажав кнопку "SELECT" (
).
Органы управления
OP000422
2-47
Нажмите кнопку "ESC" (
) (3, рис. 84) и удерживайте в
течение более 1 секунды для возврата в главное меню.
В соответствии с выбором принятия (lock) или
непринятия
(unlock)
функция
пароля
будет
осуществляться в рабочем или нерабочем состоянии.
Для смены пароля выполните следующую процедуру.
1. Установите курсор на позицию "Change Password"
(изменить пароль).
Рис 105
2. Введите пароль из 4-х цифр с помощью кнопок (в
первой колонке). Введите тот же пароль еще раз (во
второй колонке).
3. Выберите принятие (lock) или непринятие (unlock) в
меню установки пароля.
П
РИМЕЧАНИЕ:
Имейтеввиду:парольнельзязабывать
ПРИМЕЧАНИЕ:
Если вы забыли пароль
,
свяжитесь с
дистрибьюторомкомпании
DOOSAN.
Органы управления
OP000422
2-48
УПРАВЛЕНИЕ РАСХОДОМ
Управление расходом применяется для задания
величины
расхода,
необходимой
для
работы
опционального навесного оборудования (при его
наличии). Доступ у экрану управления расходом
осуществляется непосредственно с нормального экрана
без перехода в главное меню или какие-либо подменю.
Рис 106

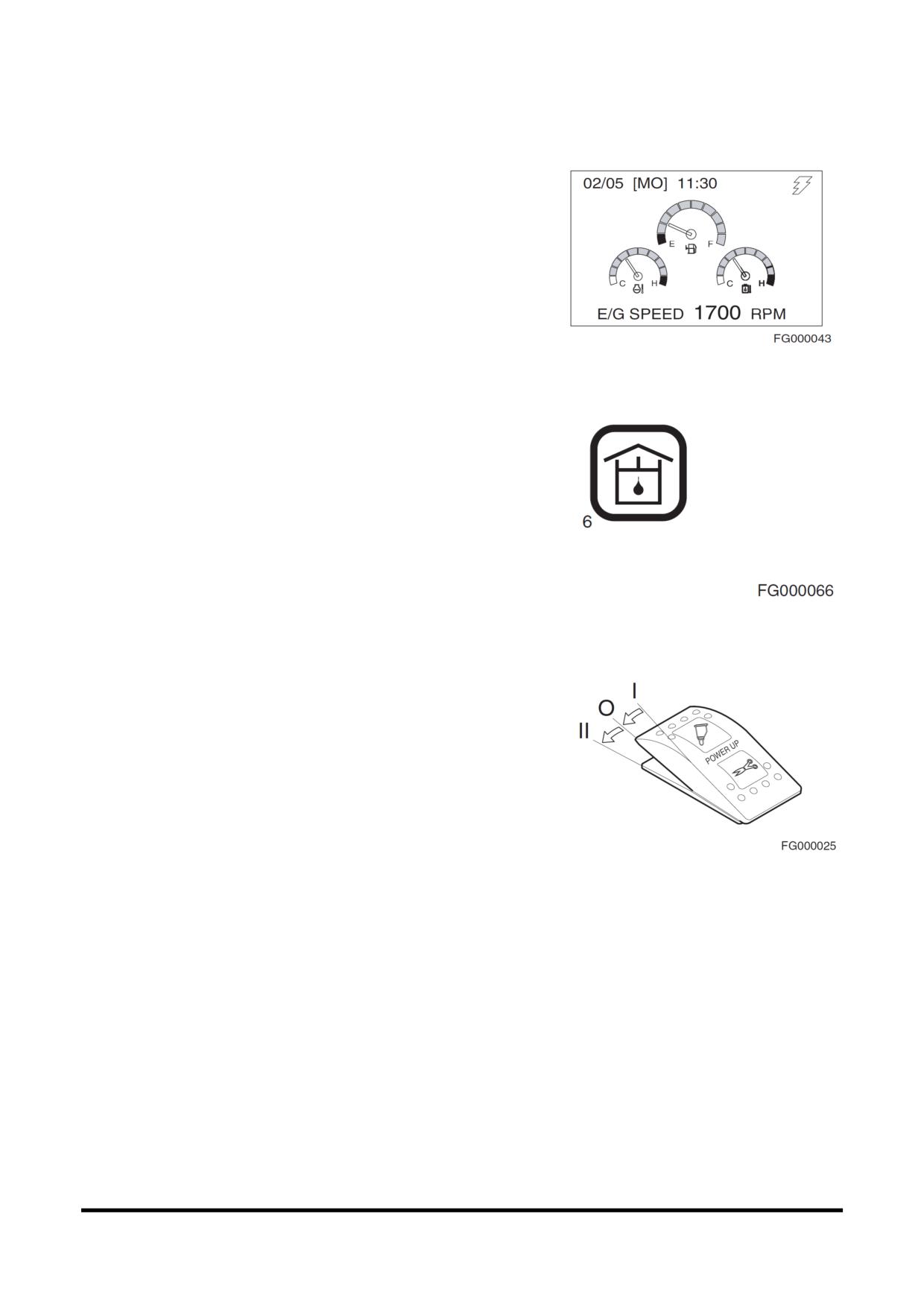

Ели на нормальном экране (рис. 106) нажать кнопку
управления расходом (рис. 82 и рис. 107), на экране
отобразится экран управления расходом.
Рис 107
Выберите инструмент с помощью переключателя
дробилка/ бустер/ ножницы. Символ в верхнем левом
углу экрана изменится в соответствии с положением
данного переключателя.
Сравните символы, представленные на рис. 109 и рис.
110.
Рис. 108
Органы управления
OP000422
2-49
Регулировка расхода
Для регулировки расхода пользуйтесь кнопками "UP" ()
или "DOWN" ().
Кнопка "UP" () используется для увеличения расхода.
Кнопка "DOWN"
() используется для уменьшения
расхода
Ш
агприуправлениирасходом
Н
астройкарасходанасоса
(лмин
)
1
33
Рис 109
2
46
3
59
4
65
5
72
6
81
7
84
8
88,5
9
97,5
10
102
Настройка расхода соответствует выходу с одного
Рис 110
насоса при номинальной скорости работы двигателя.
Объемная производительность насоса будет изменяться
в соответствии с изменением скорости работы
двигателя.
Выход
A. Нажмите кнопку управления расходом (
, рис. 107),
чтобы вернуться к нормальному дисплею и
сохранить настройки расхода.
B. Если настройка не выполнялась в течение двадцати
секунд, экран управления расходом вернется к
нормальному экрану.
Рис 111
Органы управления
OP000422
2-50

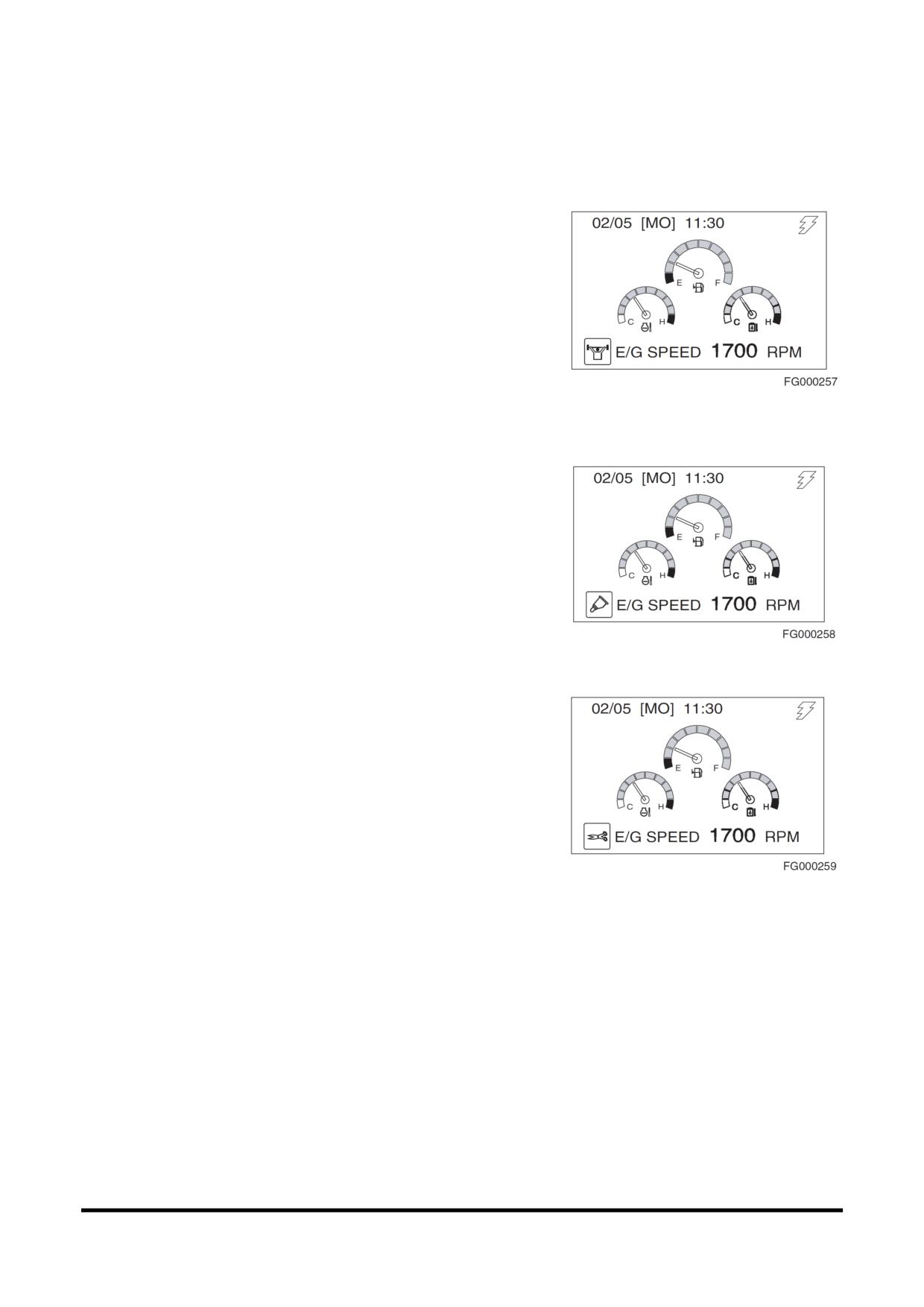

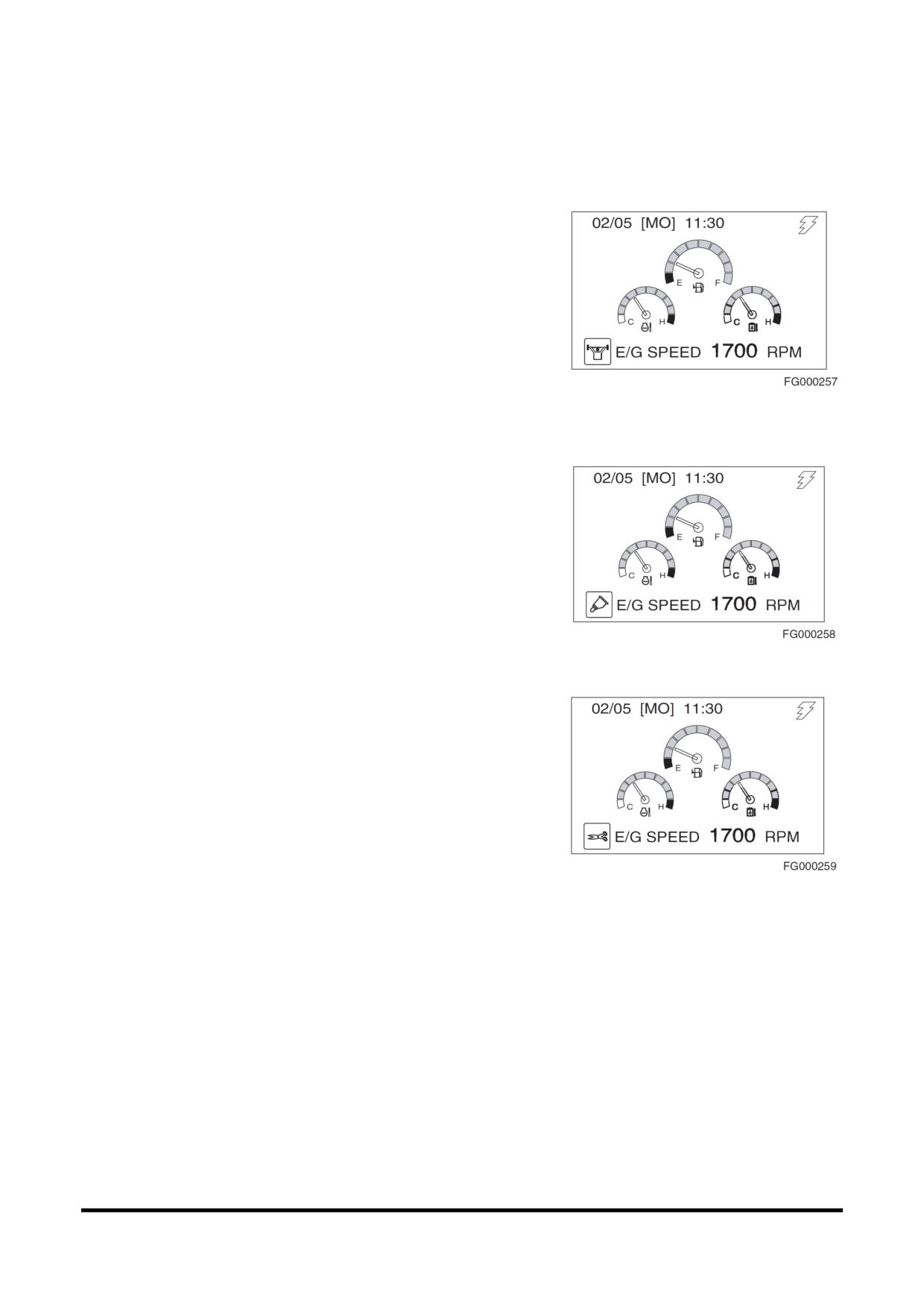

ЭКРАН ВЫБОРА РЕЖИМОВ
На экране отображается приложение, выбранное на
данный момент.
Выбор усиления мощности (бустера)
Рис 112
Выбор дробилки
Рис 113
Выбор ножниц
Рис 114
Органы управления
OP000422
2-51

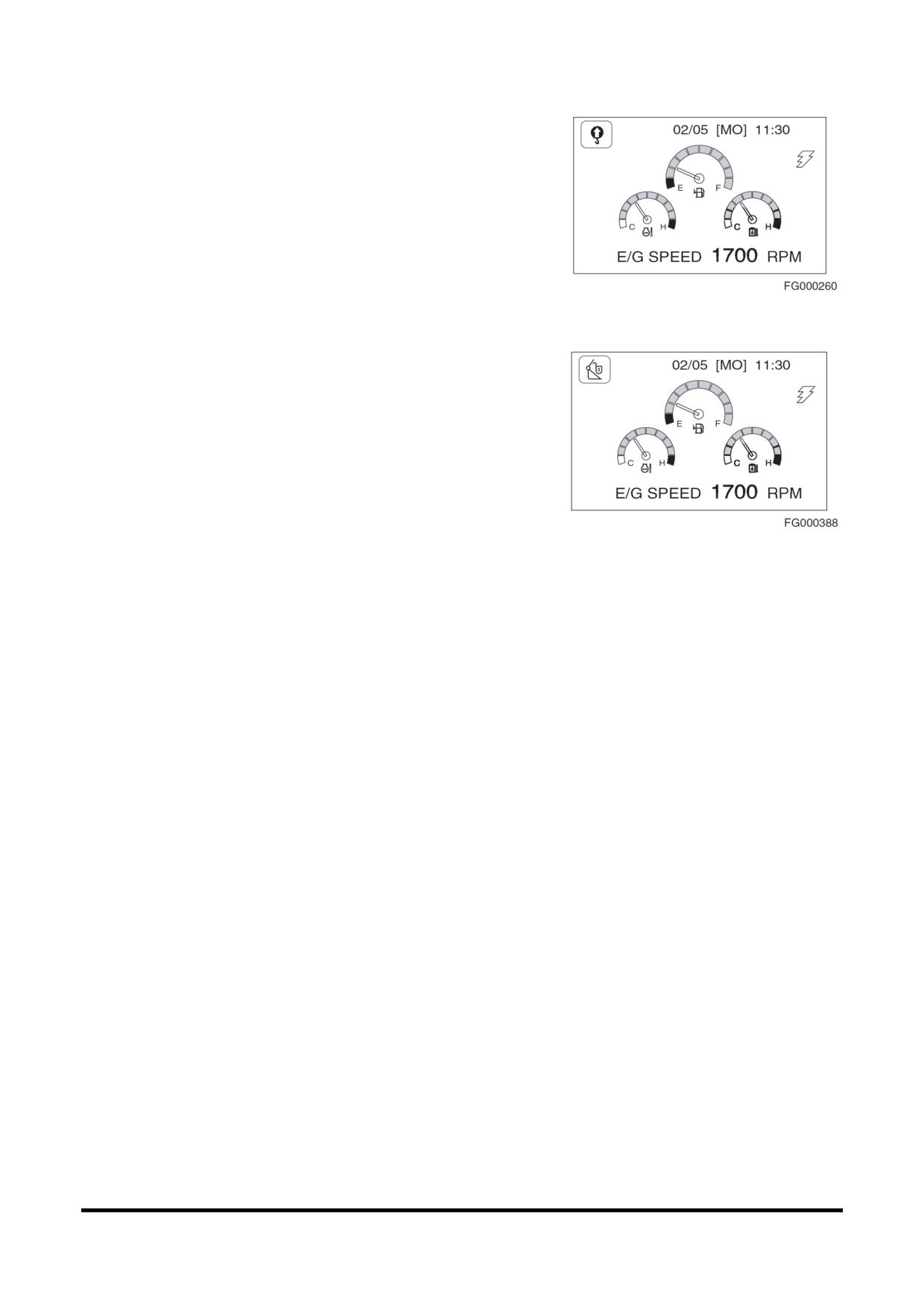

Выбор сигнала перегрузки (опция)
Рис 115
Выбор
переключатель
быстросъемного
соединения (опция)
Рис 116
Органы управления
OP000422
2-52
ПАНЕЛЬ УПРАВЛЕНИЯ
ОБОГРЕВАТЕЛЕМ И
КОНДИЦИОНЕРОМ

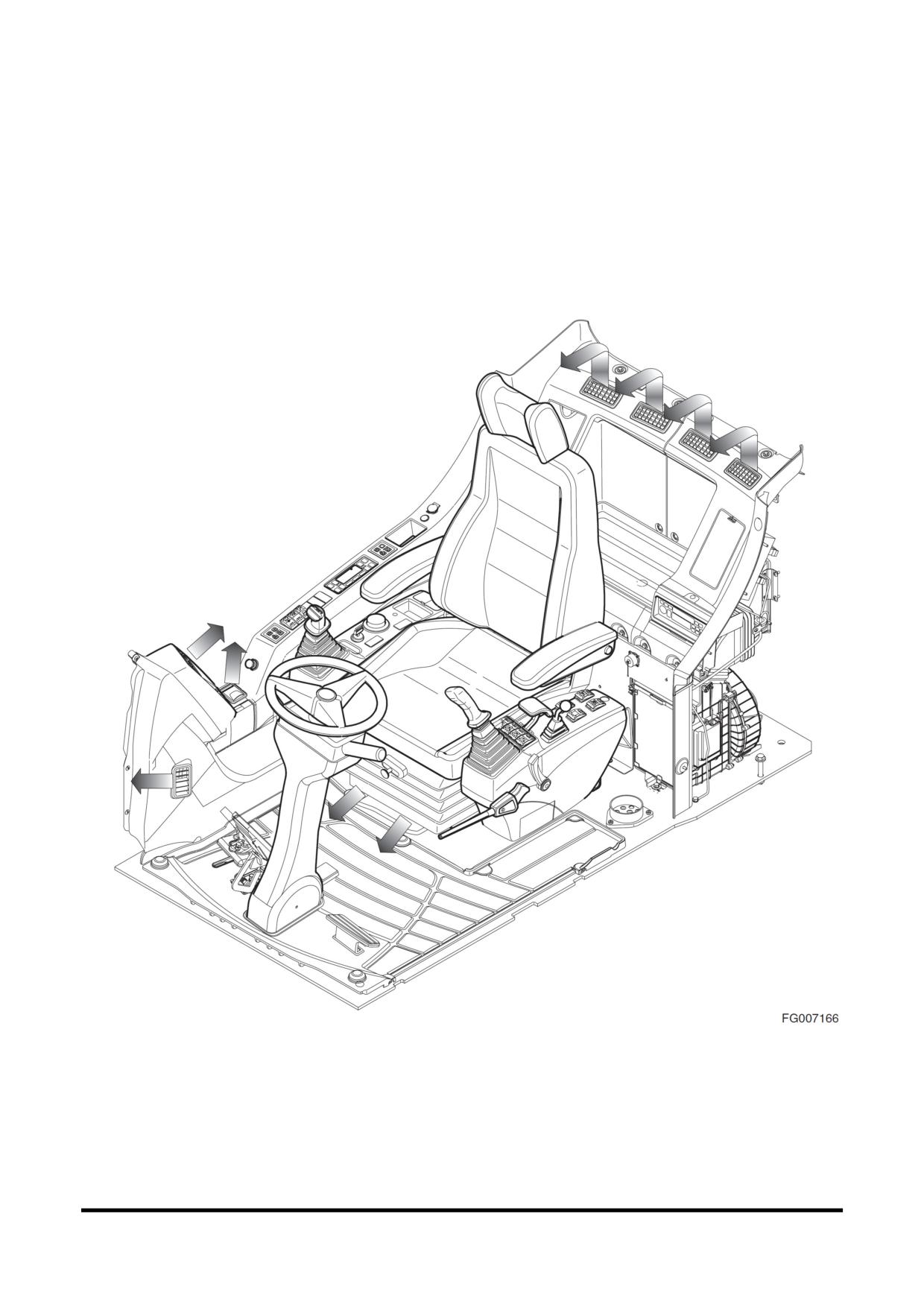

Расположение органов управления и вентиляцио
нных
каналов
Рис 117
Обогреватель и кондиционер объединены в один блок,
расположенный в задней крышке за сиденьем оператора.
Органы управления
OP000422
2-53
Оператор может управлять температурой в кабине с
помощью панели управления, установленной в панели
переключателей
Панельуправления
Рис 118
Номер
Номер
для
Описание
для
Описание
заказа
заказа
1
Кнопка автоматического
6
Кнопка переключения
управления температурой
входного отверстия для
воздуха
2
Кнопка Off (выкл.)
7
Кнопка переключения
скорости вентилятора
3
Кнопка управления
8
Кнопка кондиционера
температурой
4
Кнопка выбора единицы
9
Кнопка стеклообогревателя
измерения температуры
5
Кнопка переключения
10
Дисплей LCD
выходного отверстия для
воздуха
П
РИМЕЧАНИЕ:
Когда переключатель освещения устан
овлен в
положение
"I"
или
"II",
загораются расположенные в
панели управления светодиодные индикаторы
включенияосвещения
Органы управления
OP000422
2-54

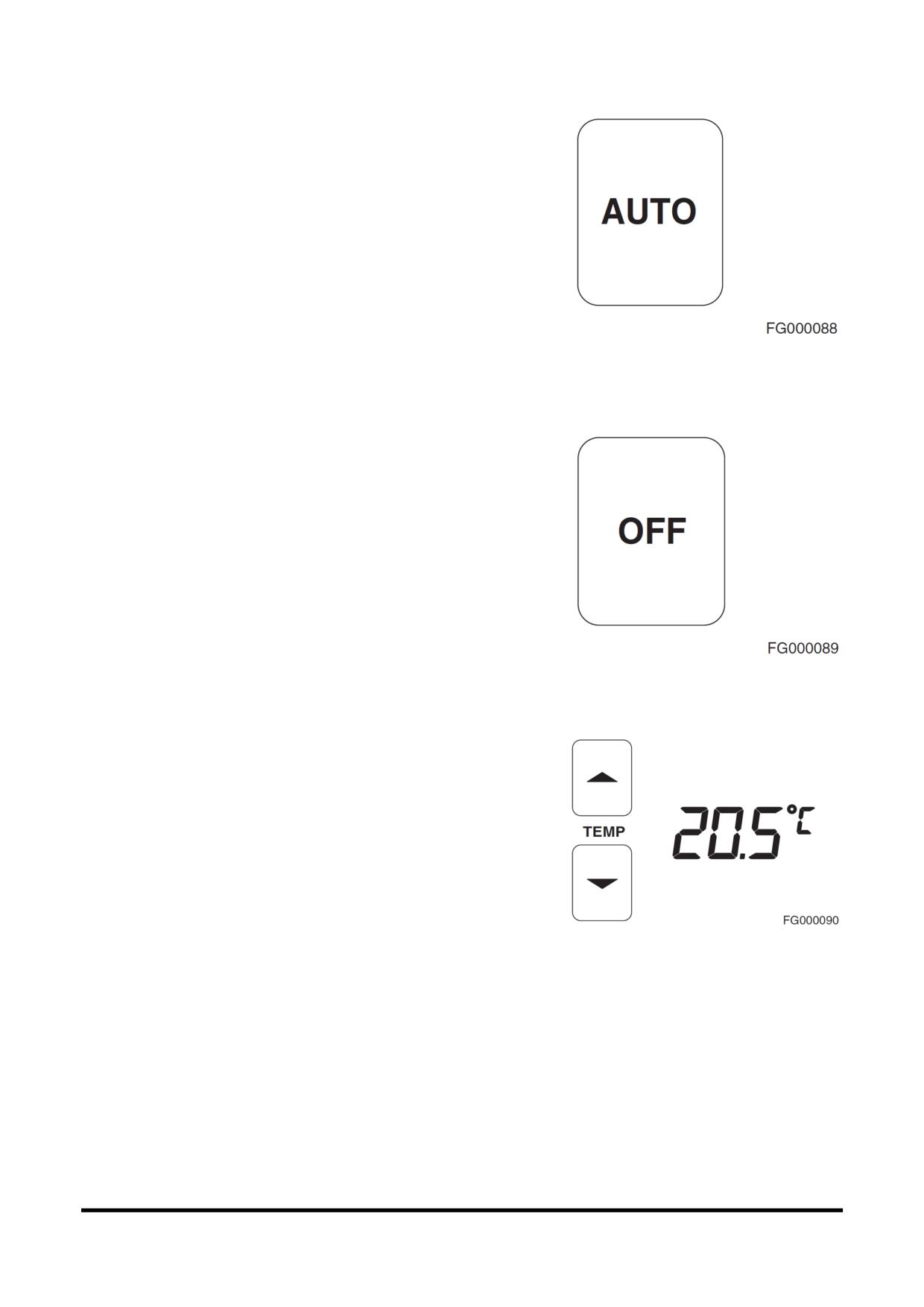

1. Кнопка автоматического управления температурой
Данная кнопка используется для управления
температурой в кабине в соответствии с
настройками, заданными на панели управления.
После активации автоматического управления
температурой слово "AUTO" появится в верхнем
левом углу экрана.
Когда система находится в режиме "AUTO"
настройки
можно
изменить
автоматически
нажатием другой кнопки.
Рис 119
Если функция изменена вручную, слово "AUTO" не
будет отображаться на дисплее, но не измененные
функции останутся в режиме "AUTO".
2. Кнопка Off (выкл.)
Данная кнопка используется для остановки
вентилятора и кондиционера воздуха.
Рис 1 20
3. Кнопка управления температурой
Эти кнопки используются для управления
температурой в кабине.
Настройка температуры возможна в диапазоне от
17°C (62°F) до 32°C (90°F) шагами по 0,5°C (1°F).
Настроенная температура отображается на LCD
Рис 121
дисплее
При включении системы прежде установленная
температура используется в качестве начальной
точки
Органы управления
OP000422
2-55
4. Кнопка выбора единицы измерения температуры
Эта кнопка дает возможность выбора между °C и °F.
Рис 122

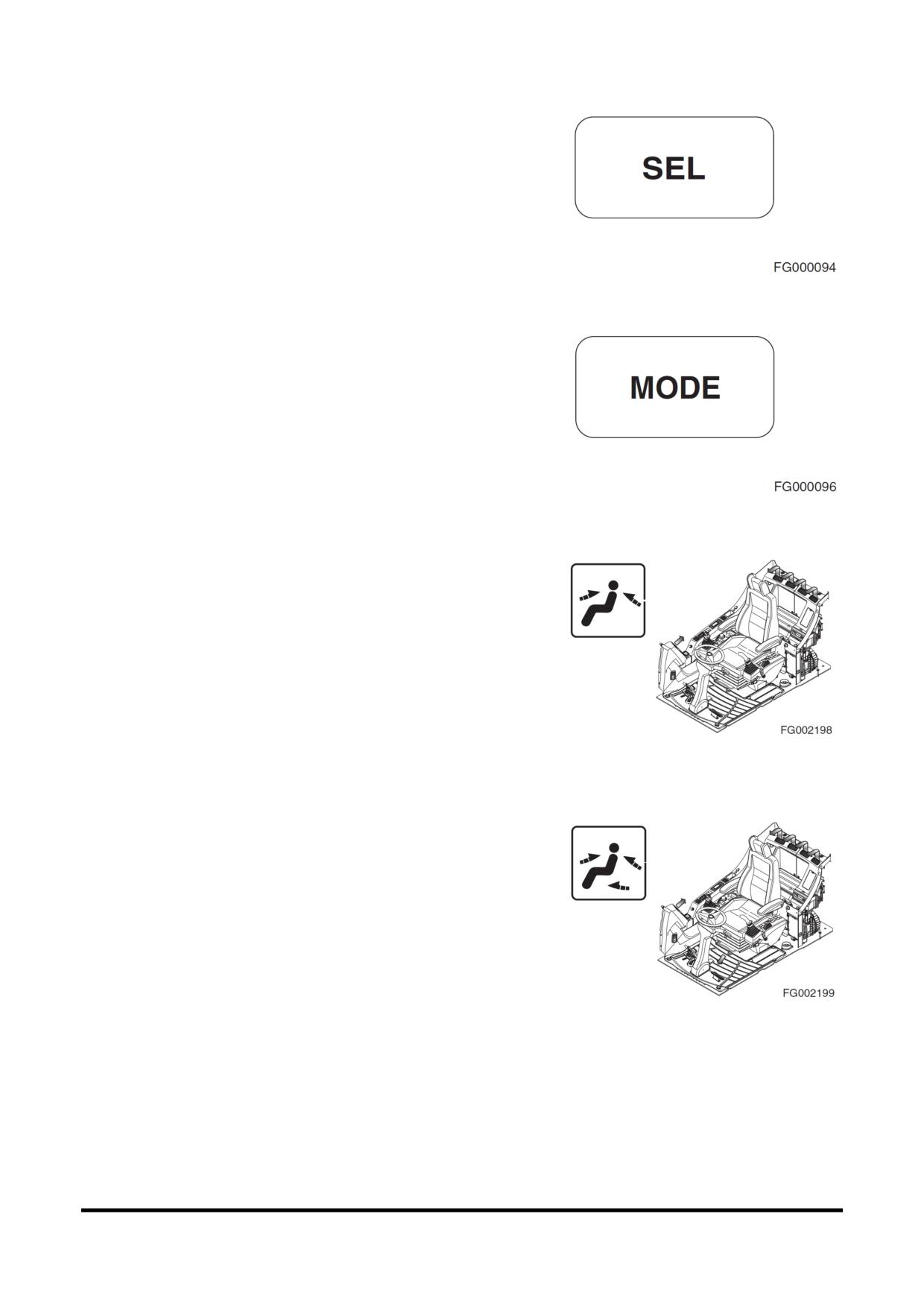

5. Кнопка выбора режима
Эта кнопка дает возможность выбора комбинации
выходных отверстий для воздуха.
Рис 123
A. Используется для направления потока воздуха
спереди и сзади в верхнюю часть кабины
оператора
Рис 124
B. Используется для направления потока воздуха
спереди и сзади в верхнюю часть кабины
оператора. Воздух также будет направляться в
нижнюю часть кабины из-под сиденья оператора.
Рис 125
Органы управления
OP000422
2-56

















содержание      ..     1      2      3      4      ..
