Volvo EC750D гусеничный экскаватор. Руководство оператора (2018 год)

Технические характеристики

362

Кабина

Сиденье оператора

На этой машине установлено сиденье оператора, которое удовлетворяет

критериям стандарта EN ISO 7096.

Информация о вибрации и звуках

Вибрации на руки/ладони

Взвешенная среднеквадратичная (RMS) эмиссия ускорения машины, которой

подвергаются руки в течение 8 часов в типичных рабочих условиях при

использовании сиденья с механической подвеской приведена ниже. Измерения

выполнялись к соответствии с требованиями ISO 5349-1, ISO 5349-2 и ISO 8041:

1990

- Экскавация, горные работы (карьер), перемещение и гидродробилка менее 2,5 м/с² А(8)

Вибрационная нагрузка

Взвешенная среднеквадратичная (RMS) эмиссия ускорения машины, которой

подвергается тело в течение 8 часов в типичных рабочих условиях при

использовании сиденья с механической подвеской приведена ниже. Измерения

выполнялись к соответствии с требованиями ISO 2631-1 : 1997 и ISO 8041 : 1990

- Экскавация, горные работы (карьер), перемещение и гидродробилка менее 0,5 м/с А(8)

- Перемещение (переезд) 0,5 - 0,9 м/с² A(8)

ВНИМАНИЕ!

Эти значения эмиссии вибрации всего тела были определены в особых условиях

работы и состояния грунта, и, поэтому, они не представляют все возможные

условиях обычного использования машины. Следовательно, для определения

воздействия вибрации на все тело нельзя брать за основу только эти приведенные

в соответствии с Европейским стандартом значения.

Как свести к минимуму эмиссию вибраций всего тела при использовании машины

смотрите 212.

Информация о звуке

Уровень звукового давления (LpA) на месте оператора

74 LpA дБ(А)

(Измерения в соответствии с ISO 6396)

Уровень звуковой мощность (LWA) возле машины

110 LwA дБ(A)

(Измерено в соответствии с 2000/14/EC с допустимыми

добавлениями и методами исследования в соответствии с

ISO 6395)

Технические характеристики

Гидравлическая система

363

Гидравлическая система

Главный насос

Максимальный поток

2 x 450 л/мин (2 x 118,9 галл./мин.)

Тип

Аксиальный поршневой насос с

изменяемым рабочим объемом

Управляющий насос

Максимальный поток

34,5 л/мин

Разгрузочное давление

3,9 МПа (40 кгс/см², 569 фунт на кв.дюйм)

Главный управляющий клапан

Главное перепускное давление

34,4 МПа (350 кгс/см², 4989 фунт на

(Стандарт)

кв.дюйм)

Перепускное давление на линии

Стрела / Рукоять / Ковш: 35,8 МПа (365

кгс/см², 5192 psi)

Опция стандарт/высокий: 23,5 / 35,8 МПа

(240 / 365 кгс/см², 3408 / 5192 фунт на кв.

дюйм)

Педали управления

Ход

12,4 градусов

Рабочий момент

100,5 кгс см (87,2 фунтс дюйм)

Рычаги управления

Ход

Вперед и назад: 25 градусов

Вправо и влево: 19 градусов

Рабочий момент

Вперед и назад: 22,5 кгс см (тип Semi-

long), 20,6 кгс см (тип Multi switch)

Вправо и влево: 25,0 кгс см (тип Semi-

long), 22,5 кгс см (тип Multi switch)

Бортовой гидромотор

Тип

Аксиальный поршневой гидромотор

переменного рабочего объема с

механическим тормозом

Давление срабатывания

34,3 МПа (350 кгс/см²) (4836 фунт на

предохранительного клапана

кв.дюйм)

Тип тормоза

Мокрый дисковый, включение пружиной,

освобождение гидравлическое

Бортовой редуктор

Тип

2-ступенчатый планетарный

Гидромотор поворота

Тип

Поршневой гидромотор фиксированного

рабочего объема с механическим

тормозом

Технические характеристики

Давление на грунт

365

Давление на грунт

Стрела (м/фут-дюйм): 6,6 м / 21' 8”

Рукоять (м/фут-дюйм): 2,9 м / 9' 6”

Ковш (л/кг/фунт): 4400 л / 4200 кг / 9260 фунтов

Противовес (кг/фунт): 12700 кг / 28000 фунтов

Давление на

Общая ширина

Ширина

грунт

(мм/фут-дюйм)

трака

Рабочий вес

Описание

(кПа/кгс см²/

(мм/

(кг/фунт)

Со сварным

Без сварного

фунт на

дюйм)

блоком

блока

кв.дюйм)

72900 /

105,9 / 1,08 /

650 / 26

4185 / 13'9”

4090 / 13'5”

160740

15,4

Двойной

73600 /

92,7 / 0,95 /

750 / 30

4190 / 13'9”

грунтозацеп

162290

13,4

74700 /

78,4 / 0,80 /

900 / 36

4340 / 14'3”

164710

11,4

Стрела (м/фут-дюйм): 7,1 м / 23' 4"

Рукоять (м/фут-дюйм): 2,9 м / 9' 6”

Ковш (л/кг/фунт): 4400 л / 4200 кг / 9260 фунтов

Противовес (кг/фунт): 12700 кг / 28000 фунтов

Давление на

Общая ширина

Ширина

грунт

(мм/фут-дюйм)

трака

Рабочий вес

Описание

(кПа/кгс см²/

(мм/

(кг/фунт)

Со сварным

Без сварного

фунт на

дюйм)

блоком

блока

кв.дюйм)

73200 /

106,4 / 1,08 /

650 / 26

4185 / 13'9”

4090 / 13'5”

161410

15,4

Двойной

73900 /

93.1 / 0.95 /

750 / 30

4190 / 13'9”

грунтозацеп

162950

13.5

75000 /

78,7 / 0,80 /

900 / 36

4340 / 14'3”

165380

11,4

Стрела (м/фут-дюйм): 7,7 м / 25' 3”

Рукоять (м/фут-дюйм): 3,55 м / 11' 8”

Ковш (л/кг/фунт): 3300 л / 3500 кг / 7720 фунтов

Противовес (кг/фунт): 12700 кг / 28000 фунтов

Давление на

Общая ширина

Ширина

грунт

(мм/фут-дюйм)

трака

Рабочий вес

Описание

(кПа/кгс см²/

(мм/

(кг/фунт)

Со сварным

Без сварного

фунт на

дюйм)

блоком

блока

кв.дюйм)

Технические характеристики

Размеры

367

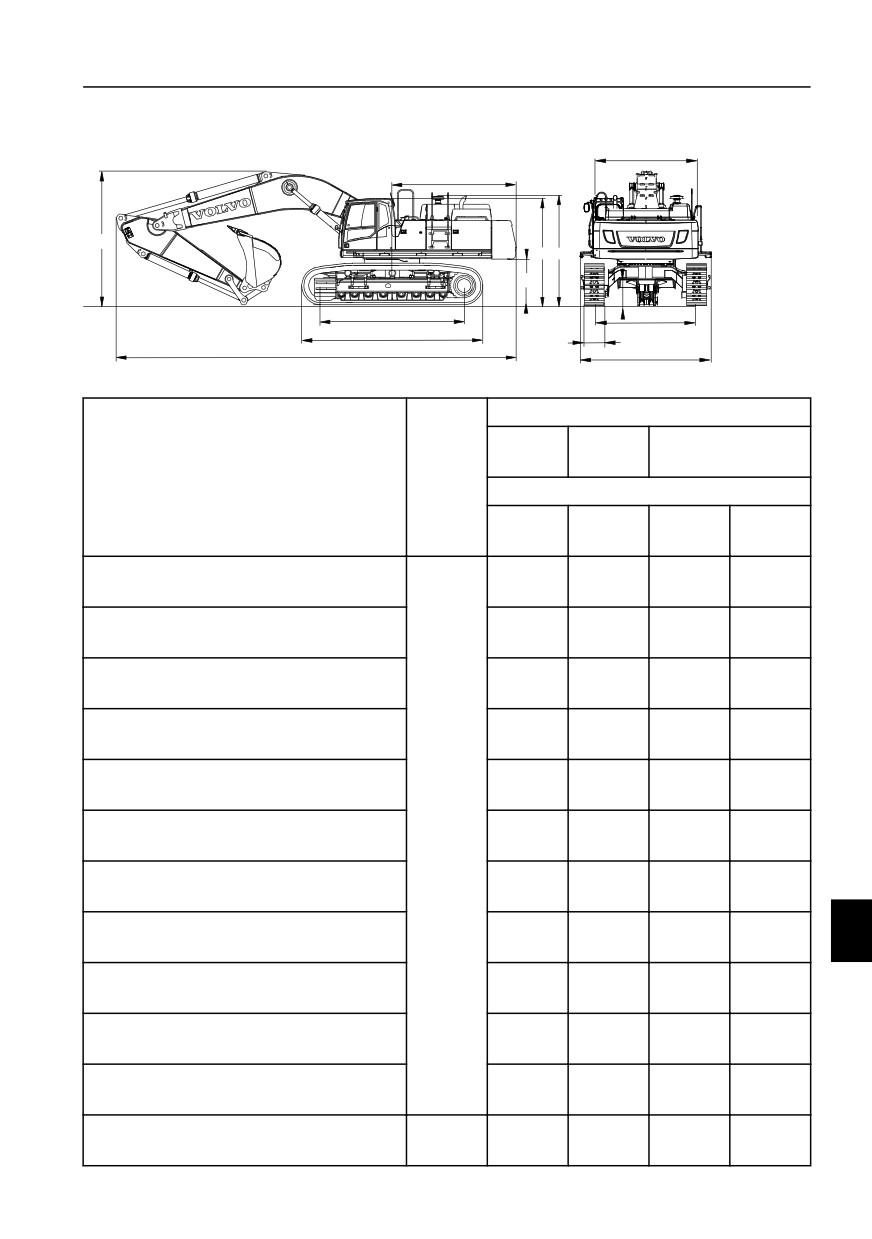

Размеры

C E

V1156558

Стрела

6,6 м

7,1 м

7,7 м

Описание

Единиц

21' 8"

23' 4"

25' 3"

(*Без грунтозацепов)

Рукоять

2,9 м

3,55 м

9' 6"

11' 8"

3420

А. Общая ширина надстройки

11'3”

4286

В. Общая ширина

14'1”

3520

С. Общая высота кабины

11'7”

4140

D. Радиус поворота противовеса

13'7”

Е. Общая высота капота двигателя

3590

с очистителем воздуха

11'9”

мм

Е. Общая высота капота двигателя

3310

фут

без очистителя воздуха

10'10”

дюйм

F. *Дорожный просвет по

1507

противовесу

4'11”

4750

G. Опорная длина

15'7”

5990

H. Длина по гусеницам

19'8”

3440

I. Ширина колеи (выдвинутое)

11'3”

2750

I. Ширина колеи (втянутое)

9'0”

мм

650

J. Ширина траков гусениц

дюйм

2'2”

Технические характеристики

Размеры

369

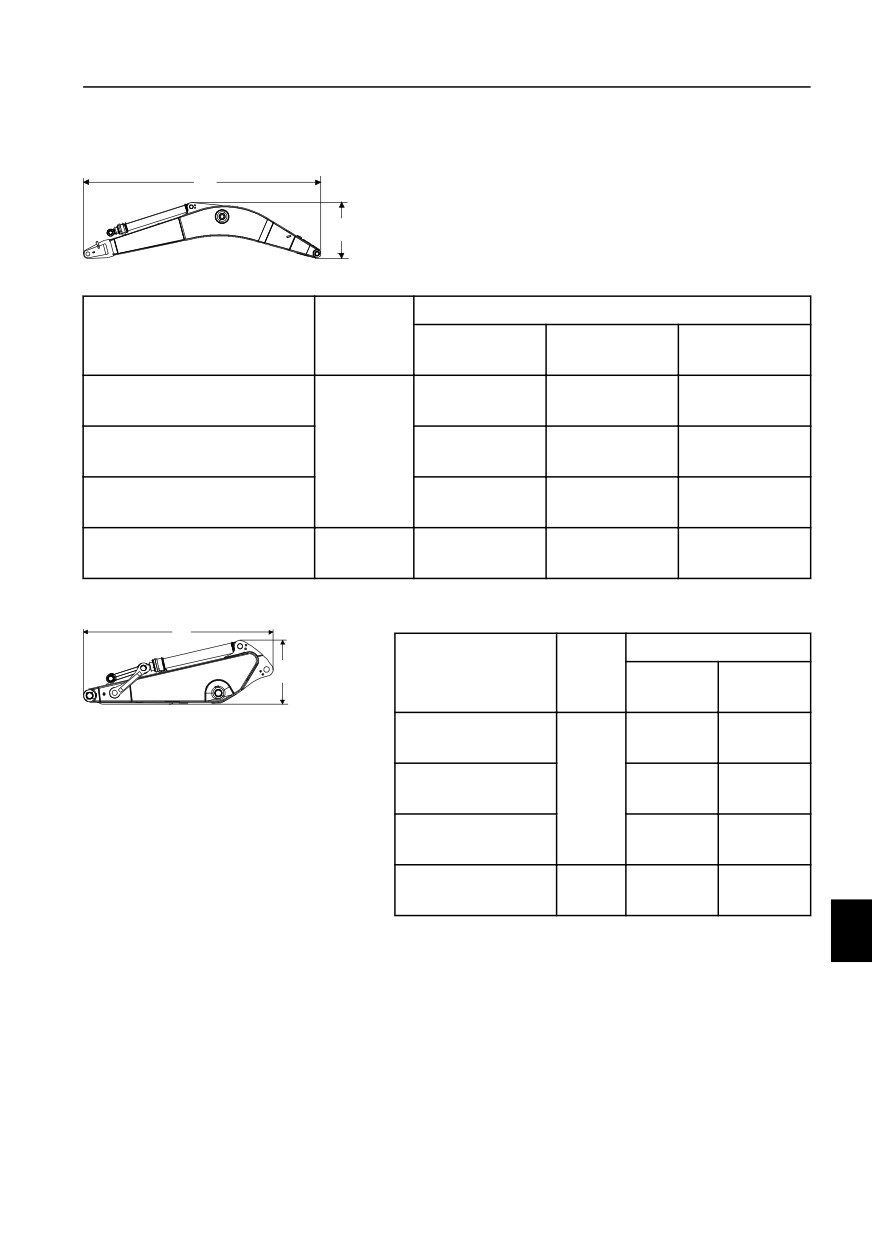

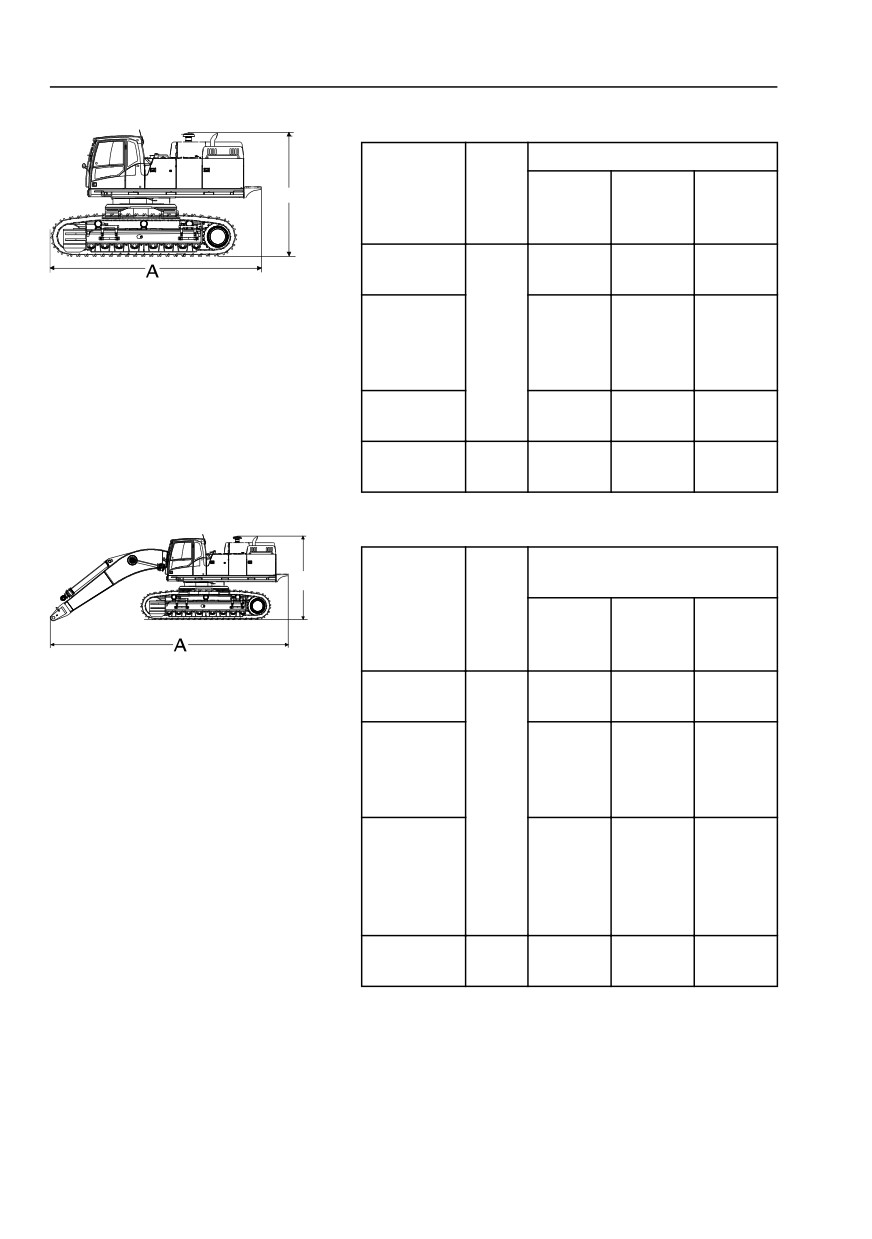

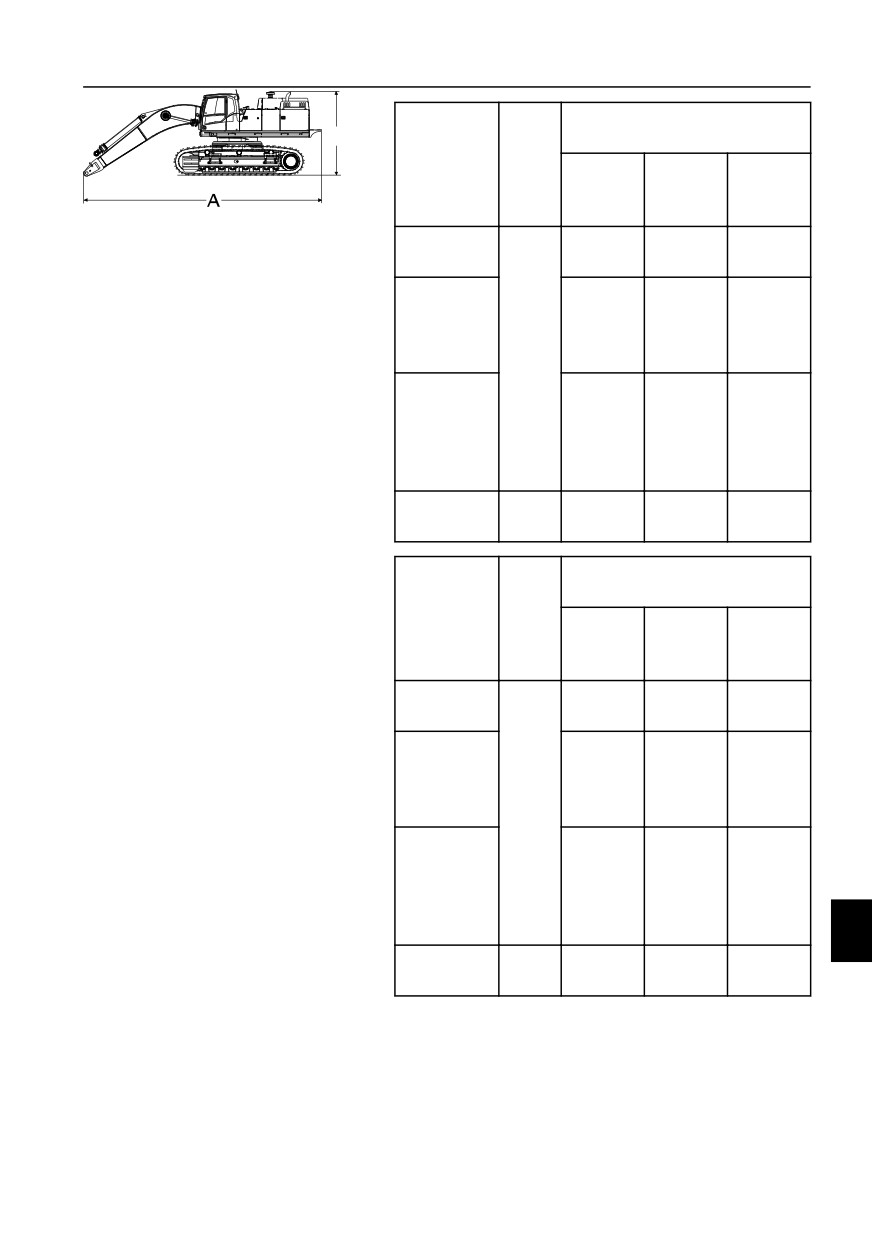

Демонтированные компоненты, размеры и массы

Стрела с цилиндром рукояти

V1155434

Стрела

Описание

Единица

6,6 м

7,1 м

7,7 м

21' 8"

23' 4"

25' 3"

6940

7440

8040

Длина (А)

22'9”

24'5”

26'4”

мм

2530

2430

2210

Высота (В)

фут дюйм

8'3”

7'11”

7'3”

1100

Ширина

3'7”

кг

7130

7380

7450

Масса

фунт

15719

16270

16424

Рукоять с цилиндром ковша и тягой

Рукоять

Едини

Описание

2,9

3,55 м

ца

9' 6"

11' 8"

V1155435

4280

4960

Длина (А)

14'0”

16'3”

мм

1530

1410

Высота (В)

фут

5'0”

4'7”

дюйм

740

Ширина

2'5”

кг

4050

4180

Масса

фунт

8929

9215

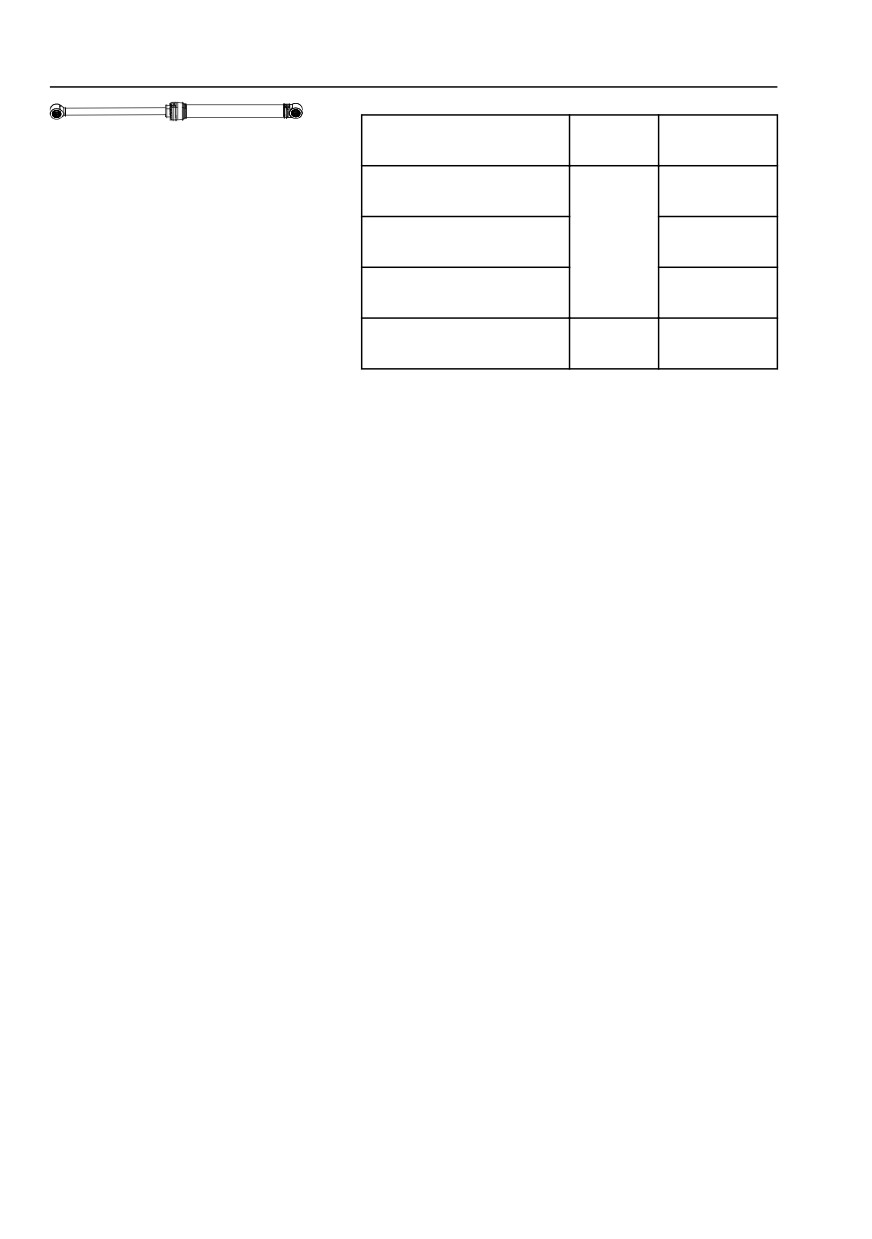

Цилиндры стрелы

Технические характеристики

Размеры

371

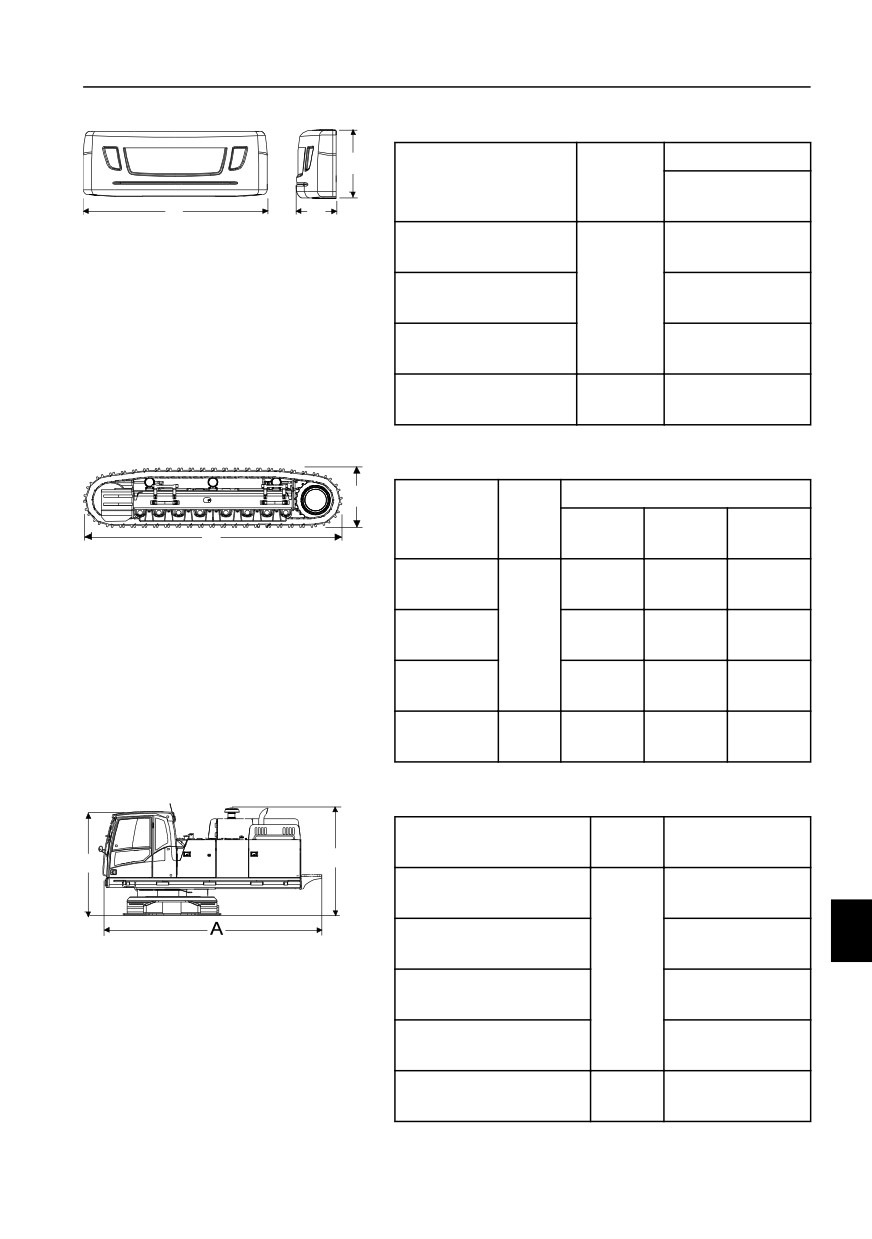

Противовес

Описание

Единица

12700 кг

28000фунтов

V1155437

3420

Длина (А)

11' 2"

мм

1280

Высота (В)

фут

4' 2”

дюйм

800

Ширина (С)

2' 7”

кг

12700

Масса

фунт

27998

Гусеничная цепь

Трак

Един

Описание

650 мм

750 мм

900 мм

ица

(2'2”)

(2'6”)

(2'11”)

V1155438

5990

Длина (А)

19'7”

мм

1080

1160

Ширина

фут

3'6”

дюйм

1375

Высота (В)

4'6”

Масса

кг

10600

10950

11500

(каждого)

фунт

23369

24140

25353

Надстройка

Едини

Описание

Надстройка

ца

5600

Длина (А)

18'4”

2655

V1155439

Высота кабины (В)

мм

8'8”

фут

Высота очистителя

2735

дюйм

воздуха (С)

8'11”

3430

Ширина

11'3”

кг

22400

Масса

фунт

49383

Технические характеристики

372

Размеры

Надстройка с гусеницами

Гусеничные цепи (снятые)

Един

Трак

Описание

ица

650 мм

750 мм

900 мм

(2'2”)

(2'6”)

(2'11”)

6830

V1155440

Длина (А)

22'4”

Высота

мм

очистител

3590

фут

я воздуха

11'9”

дюйм

(В)

Общая

3495

3500

3650

ширина

11'5”

11'11”

кг

43600

44300

45400

Масса

фунт

96120

97663

100088

Надстройка с гусеницами и стрелой (включая цилиндры)

Стрела

6,6 м

Един

Описание

Трак

ица

650 мм

750 мм

900 мм

(2'2”)

(2'6”)

(2'11”)

V1155441

10240

Длина (А)

33'7”

Высота

очистител

3590

я воздуха

мм

11'9”

(В)

фут

Общая

дюйм

ширина

3495

3500

3650

(Гусеничн

11'5”

11'11”

ые цепи

сняты)

кг

51990

52690

53790

Масса

фунт

114617

116160

118585

Технические характеристики

Размеры

373

Стрела

7,1 м

Един

Описание

Трак

ица

650 мм

750 мм

900 мм

(2'2”)

(2'6”)

(2'11”)

V1155441

10770

Длина (А)

35'4”

Высота

очистител

3590

я воздуха

мм

11'9”

(В)

фут

дюйм

Общая

ширина

3495

3500

3650

(Гусеничн

11'5”

11'11”

ые цепи

сняты)

кг

52240

52940

54040

Масса

фунт

115168

116711

119136

Стрела

7,7 м

Един

Описание

Трак

ица

650 мм

750 мм

900 мм

(2'2”)

(2'6”)

(2'11”)

11400

Длина (А)

37'4”

Высота

очистител

3590

я воздуха

мм

11'9”

(В)

фут

дюйм

Общая

ширина

3495

3500

3650

(Гусеничн

11'5”

11'11”

ые цепи

сняты)

кг

52310

53010

54110

Масса

фунт

115322

116865

119290

Технические характеристики

374

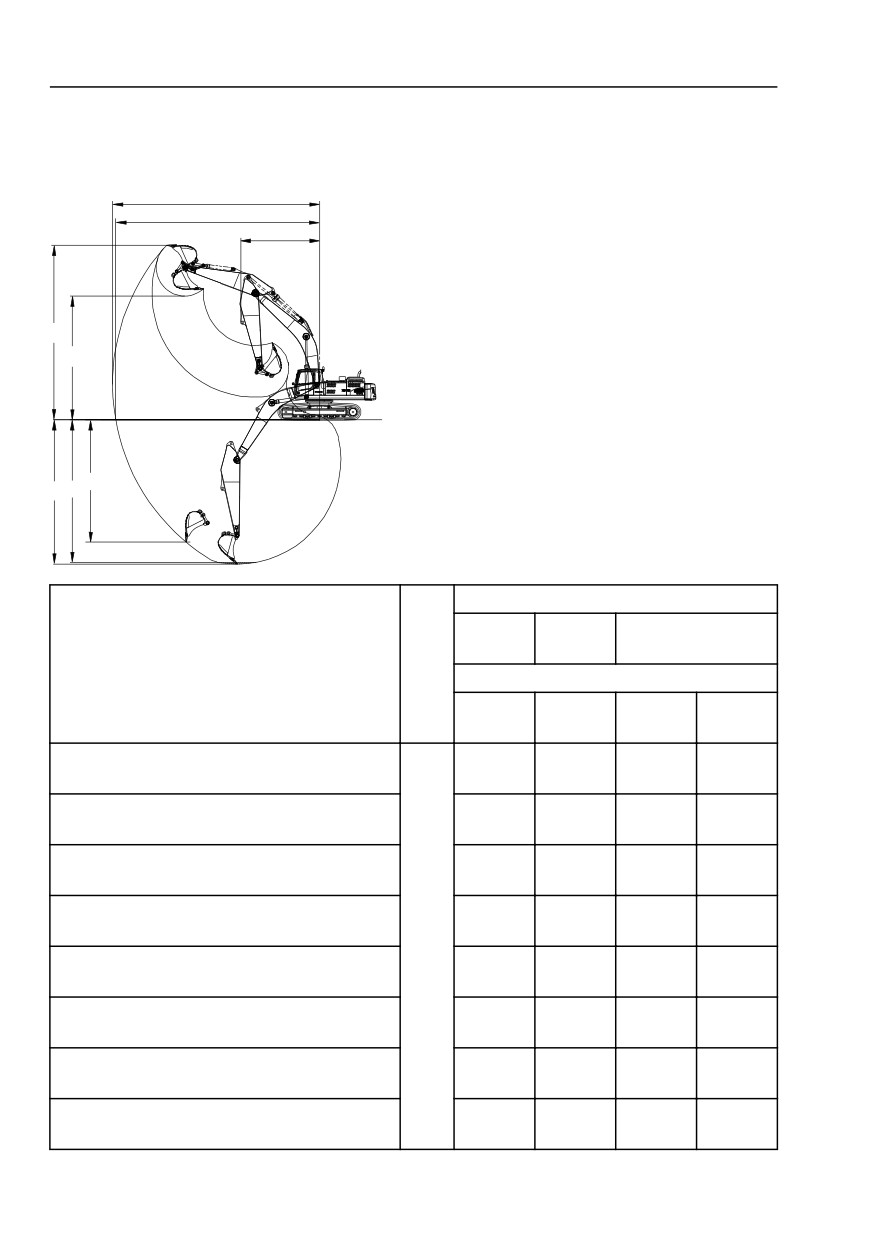

Рабочие зоны выемки

Зафиксированные шасси

V1066194

H F

Стрела

6,6 м

7,1 м

7,7 м

Еди

21' 7"

23' 4"

25' 3"

Машина с ковшом прямой установки

ница

Рукоять

2,9 м

3,55 м

9' 6"

11' 7"

11460

11990

12630

13200

А. Максимальный радиус черпания

37'7”

39'4”

41'5”

43'3”

В. Максимальный радиус черпания на

11160

11710

12370

12940

уровне грунта

36'7”

38'5”

40'7”

42'5”

7210

7610

7780

8430

С. Максимальная глубина выемки

23'7”

24'11”

25'6”

27'7”

мм

10940

11400

12460

12630

D. Максимальная глубина выемки

фут

35'10”

37'4”

40'10”

41'5”

дюй

7000

7430

8380

8580

E. Максимальная высота разгрузки

22'11”

24'4”

27'5”

28'1”

F. Максимальная глубина выемки с

5650

6100

6830

7260

верт. стенкой

18'6”

20'0”

22'4”

23'9”

G. Минимальный радиус поворота

5130

5350

5460

5390

спереди

16'9”

17'6”

17'10”

17'8”

Н. Максимальная глубина выемки

7060

7460

7640

8300

(уровень 8')

23'1”

24'6”

25'0”

27'2”

Технические характеристики

Рекомендуемые размеры ковшей

375

Рекомендуемые размеры

ковшей

Максимально допустимые размеры ковшей (за исключением стран APAC и Китая)

Для ковшей прямой установки

Стрела

6,6 м (21' 7")

7,7 м (25' 3")

Описание

Единица

Рукоять

2,9 м

3,55 м

9' 6"

11' 7"

Ковш GP 1,5 т/м³

6511 / 5534

5234 / 4449

4830 / 4105

Ковш GP 1,8 т/м³

5774 / 4908

4642 / 3945

4283 / 3641

л / кг

Ковш HD 1,8 т/м³

5164 / 5464

4393 / 4393

4054 / 4054

Ковш HD 2,0 т/м³

5100 / 5100

4100 / 4100

3783 / 3783

Ковш с гидрозамком

Стрела

6,6 м (21' 7")

7,7 м (25' 3")

Описание

Единица

Рукоять

2,9 м

3,55 м

9' 6"

11' 7"

Ковш GP 1,5 т/м³

6085 / 5172

4809 / 4087

4404 / 3744

Ковш GP 1,8 т/м³

5396 / 4587

4264 / 3625

3906 / 3320

л / кг

Ковш HD 1,8 т/м³

5107 / 5107

4036 / 4036

3696 / 3696

Ковш HD 2,0 т/м³

4767 / 4767

3767 / 3767

3450 / 3450

ВНИМАНИЕ!

Вместимость ковшей определяется по ISO 7451 с шапкой 1:1.

ВНИМАНИЕ!

"Максимальные допустимые ковши" указаны только для справки и могут

отсутствовать на заводе.

ВНИМАНИЕ!

Ширина ковша меньше, чем радиус закругления у вершины зуба.

Технические характеристики

376

Рекомендуемые размеры ковшей

Таблица рекомендованных ковшей для ЕС и стран Юго-Восточной Азии

Для ковшей прямой установки

Без гидрозамка навесного устройства

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м

³)

Номинал

Ширина резания

Масса

Стрела 7,1 м

Стрела 6,6 м

V1 Тип ковша

Стрела 7,7 м (25'3”)

(23'4”)

(21'8”)

Рукоять

ярд³

мм

дюйм

кг

фунт

2,9 м (9' 6")

3,55 м (11' 8")

2,9 м (9' 6")

3300

4.3164

2100

81,9

3746

8259.93

2100

3700

4.8396

1880

73,32

4251

9373.455

2100

1900

2100

(Усиленный)

4000

5.232

2000

4616

10178.28

1900

1600

2100

4600

6.0168

2240

87.36

4969

10956.645

1500

1300

2100

Максимальная нагрузка (кг)

2100

2000

2100

Для ковшей прямой установки

Без гидрозамка навесного устройства

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м

³)

Номинал

Ширина резания

Масса

Стрела 7,1 м

Стрела 6,6 м

V4 Тип ковша

Стрела 7,7 м (25'3”)

(23'4”)

(21'8”)

Рукоять

ярд³

мм

дюйм

кг

фунт

2,9 м (9' 6")

3,55 м (11' 8")

2,9 м (9' 6")

3300

4.3164

1720

67.08

3280

7232.4

1800

4000

5.232

2000

3690

8136.45

1800

4400

5.7552

2150

83.85

3986

8789.13

1800

1600

1800

(Общего

4650

6.0822

2250

87.75

3986

8789.13

1700

1500

1800

назначения)

4850

6.3438

2330

90.87

4099

9038.295

1600

1400

1800

5160

6.74928

2450

95.55

4311

9505.755

1500

1300

1800

3300

4.3164

1720

67.08

3666

8083.53

2100

4000

5.232

2000

4125

9095.625

2000

1800

2100

4400

5.7552

2150

83.85

4324

9534.42

1800

1500

2100

(Усиленный)

4650

6.0822

2250

87.75

4439

9787.995

1600

1400

2100

4850

6.3438

2330

90.87

4590

10120.95

1500

1300

2100

5160

6.74928

2450

95.55

4832

10654.56

1400

1200

2000

Максимальная нагрузка (кг)

2100

2000

2100

Рекомендации даются только в качестве совета, на основании типичных рабочих

условий.

Вместимость ковшей определяется по ISO 7451 с шапкой 1: 1.

Максимальная нагрузка: Полезная нагрузка, ковш и дополнительные

приспособления, такие как быстроразъемный замок, поворотный механизм и пр.

X : Не рекомендовано

По вопросам правильного выбора ковшей и навесного оборудования обращайтесь

к дилеру Volvo.

(В случае использования ковша, имеющего размер, превышающий стандартные

размеры согласно региональному стандарту, настоятельно рекомендуется

обратиться за консультацией в отдел НИОКР).

Технические характеристики

Рекомендуемые размеры ковшей

377

Для ковшей прямой установки

Быстроразъемный замок для навесных устройств универсального типа: 1000 кг

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м

³)

Номинал

Ширина резания

Масса

Стрела 7,1 м

Стрела 6,6 м

V1 Тип ковша

Стрела 7,7 м (25'3”)

(23'4”)

(21'8”)

Рукоять

ярд³

мм

дюйм

кг

фунт

2,9 м (9' 6")

3,55 м (11' 8")

2,9 м (9' 6")

3300

4.3164

2100

81,9

3746

8259.93

2100

2000

2100

3700

4.8396

2300

89.7

3971

8756.055

1900

1700

2100

(Усиленный)

4000

5.232

2000

4616

10178.28

1600

1400

2100

4600

6.0168

2240

87.36

4969

10956.645

1300

2000

Максимальная нагрузка (кг)

2100

2000

2100

Для ковшей прямой установки

Быстроразъемный замок для навесных устройств универсального типа: 1000 кг

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м

³)

Номинал

Ширина резания

Масса

Стрела 7,1 м

Стрела 6,6 м

V4 Тип ковша

Стрела 7,7 м (25'3”)

(23'4”)

(21'8”)

Рукоять

ярд³

мм

дюйм

кг

фунт

2,9 м (9' 6")

3,55 м (11' 8")

2,9 м (9' 6")

3300

4.3164

1720

67.08

3280

7232.4

1800

4000

5.232

2000

3690

8136.45

1800

1600

1800

4400

5.7552

2150

83.85

3986

8789.13

1600

1400

1800

(Общего

назначения)

4650

6.0822

2250

87.75

3986

8789.13

1500

1300

1800

4850

6.3438

2330

90.87

4099

9038.295

1400

1200

1800

5160

6.74928

2450

95.55

4311

9505.755

1300

1800

3300

4.3164

1720

67.08

3666

8083.53

2100

2000

2100

4000

5.232

2000

4125

9095.625

1800

1500

2100

4400

5.7552

2150

83.85

4324

9534.42

1500

1300

2100

(Усиленный)

4650

6.0822

2250

87.75

4439

9787.995

1400

1200

2100

4850

6.3438

2330

90.87

4590

10120.95

1300

2000

5160

6.74928

2450

95.55

4832

10654.56

1200

1800

Максимальная нагрузка (кг)

2100

2000

2100

Рекомендации даются только в качестве совета, на основании типичных рабочих

условий.

Вместимость ковшей определяется по ISO 7451 с шапкой 1: 1.

Максимальная нагрузка: Полезная нагрузка, ковш и дополнительные

приспособления, такие как быстроразъемный замок, поворотный механизм и пр.

X : Не рекомендовано

По вопросам правильного выбора ковшей и навесного оборудования обращайтесь

к дилеру Volvo.

(В случае использования ковша, имеющего размер, превышающий стандартные

размеры согласно региональному стандарту, настоятельно рекомендуется

обратиться за консультацией в отдел НИОКР).

Технические характеристики

378

Рекомендуемые размеры ковшей

Таблица рекомендованных ковшей для Китая

Для ковшей прямой установки

Без гидрозамка навесного устройства

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м³)

Ширина

Стрела 7,1 м

Стрела 6,6 м

Номинал

Масса

Стрела 7,7 м (25'3”)

V1 Тип ковша

резания

(23'4”)

(21'8”)

Рукоять

мм

кг

2,9 м

3,55 м

2,9 м

3300

2100

3747

2100

4000

2000

4617

2100

(Усиленный)

4600

2240

4969

2100

3700

1880

4251

2100

Максимальная нагрузка (кг)

12300

11350

15300

Таблица рекомендованных ковшей для стран Юго-Восточной Азии

Для ковшей прямой установки

Быстроразъемный замок для навесных устройств универсального типа: 1000 кг

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м³)

Ширина

Стрела 7,1 м

Стрела 6,6 м

Номинал

Масса

Стрела 7,7 м (25'3”)

V4 Тип ковша

резания

(23'4”)

(21'8”)

Рукоять

мм

кг

2,9 м

3,55 м

2,9 м

3300

1750

3287

1800

3700

1900

3592

1800

4000

2000

3690

1800

(Общего

4400

2150

3986

1800

1600

1800

назначения)

4650

2250

3930

1800

1500

1800

4850

2330

4098

1600

1400

1800

5160

2450

4330

1500

1300

1800

3300

1720

3666

2100

(Усиленный)

4000

2000

4125

2000

1800

2100

4260

2100

3975

1900

1700

2100

4400

2150

4325

1800

1500

2100

4650

2250

4440

1600

1400

2100

4850

2330

4590

1500

1300

2100

5160

2450

4832

1400

1200

2000

Максимальная нагрузка (кг)

12300

11350

15300

Рекомендации даются только в качестве совета, на основании типичных рабочих

условий.

Вместимость ковшей определяется по ISO 7451 с шапкой 1: 1.

Максимальная нагрузка: Полезная нагрузка, ковш и дополнительные

приспособления, такие как быстроразъемный замок, поворотный механизм и пр.

X : Не рекомендовано

По вопросам правильного выбора ковшей и навесного оборудования обращайтесь

к дилеру Volvo.

(В случае использования ковша, имеющего размер, превышающий стандартные

размеры согласно региональному стандарту, настоятельно рекомендуется

обратиться за консультацией в отдел НИОКР).

Технические характеристики

Рекомендуемые размеры ковшей

379

Таблица рекомендованных ковшей для стран APAC (за исключением Индии)

Для ковшей прямой установки

Быстроразъемный замок для навесных устройств универсального типа: 1000 кг

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м³)

Ширина

Стрела 7,1 м

Стрела 6,6 м

Номинал

Масса

Стрела 7,7 м (25'3”)

V4 Тип ковша

резания

(23'4”)

(21'8”)

Рукоять

мм

кг

2,9 м

3,55 м

2,9 м

3300

1750

3287

1800

(Общего

назначения)

3300

1720

3666

2100

4650

2250

4440

1600

1400

2100

(Усиленный)

5160

2450

4832

1400

1200

1800

Максимальная нагрузка (кг)

12300

11350

15300

Таблица рекомендованных ковшей для Индии

Для ковшей прямой установки

Быстроразъемный замок для навесных устройств универсального типа: 1000 кг

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м³)

Ширина

Стрела 7,1 м

Стрела 6,6 м

Номинал

Масса

Стрела 7,7 м (25'3”)

V4 Тип ковша

резания

(23'4”)

(21'8”)

Рукоять

мм

кг

2,9 м

3,55 м

2,9 м

3300

1720

3666

2100

(Усиленный)

4650

2250

4440

2000

2100

Максимальная нагрузка (кг)

12300

11350

13850

15300

Таблица рекомендованных ковшей для Осеании

Для ковшей прямой установки

Быстроразъемный замок для навесных устройств универсального типа: 1000 кг

Башмак: 650 мм, противовес: 12700 кг

Рекомендуемая максимальная плотность материала (кг/м³)

Ширина

Стрела 7,1 м

Стрела 6,6 м

Номинал

Масса

Стрела 7,7 м (25'3”)

V4 Тип ковша

резания

(23'4”)

(21'8”)

Рукоять

мм

кг

2,9 м

3,55 м

2,9 м

4650

2250

3930

1800

1500

1800

(Общего

5160

2450

4330

1500

1300

1800

назначения)

3300

1720

3666

2100

4000

2000

4125

2000

1800

2100

(Усиленный)

4260

2100

3975

1900

1700

2100

Максимальная нагрузка (кг)

12300

11350

15300

Рекомендации даются только в качестве совета, на основании типичных рабочих

условий.

Вместимость ковшей определяется по ISO 7451 с шапкой 1: 1.

Максимальная нагрузка: Полезная нагрузка, ковш и дополнительные

приспособления, такие как быстроразъемный замок, поворотный механизм и пр.

X : Не рекомендовано

По вопросам правильного выбора ковшей и навесного оборудования обращайтесь

к дилеру Volvo.

(В случае использования ковша, имеющего размер, превышающий стандартные

размеры согласно региональному стандарту, настоятельно рекомендуется

обратиться за консультацией в отдел НИОКР).

Технические характеристики

380

Усилия резания

С ковшом прямой установки

Стрела

6,6 м

7,1м

7,7 м

Един

21' 7"

23' 4"

25' 3"

Описание

ица

Рукоять

2,9 м

3,55 м

9' 6"

11' 7"

мм

2215

2150

Радиус поворота ковша

дюйм

87”

84”

кН

389

356

Норма, ISO

кг

39703

36333

Усилие

фунт

87530

80100

отрыва

кН

325

301

Нормальный,

кг

33171

30722

SAE

фунт

73130

67730

кН

326

332

290

Норма, ISO

кг

33271

33883

29597

Усилие

фунт

73350

74700

65250

отрыва

кН

314

316

278

Нормальный,

кг

32046

32250

28372

SAE

фунт

70650

71100

62550

Угол поворота, ковш

угол

174

Технические характеристики

382

Грузоподъемности

4,5 м

6,0 м

7,5 м

кг

10,5 м

9,0 м

7,5 м

*16950

6,0 м

*19480

*17360

Стрела МЕ: 6,6 м

4,5 м

*28900

*21940

*18480

*18240

Рукоять МЕ: 2,9 м

3,0 м

*24440

*24140

*19740

18830

Трак: 650 мм

1,5 м

*32950

*26110

25290

*20670

18230

Противовес 12700 кг

0м

*35300

*26450

24720

*20840

17850

-1,5 м

*32850

*25280

24580

*19800

17770

-3,0 м

*28440

*22150

-4,5 м

*20640

-6,0 м

10,5 м

9,0 м

7,5 м

*15840

6,0 м

*16580

Стрела МЕ: 7,1 м

4,5 м

*21630

*17790

Рукоять МЕ: 2,9 м

3,0 м

*23980

*19040

18400

Трак: 650 мм

1,5 м

*25350

24560

*19910

17770

Противовес 12700 кг

0м

*27230

*25450

24050

*20080

17380

-1,5 м

*30940

*24290

23960

*19270

17270

-3,0 м

*27090

*21640

*16850

-4,5 м

*20880

*16430

-6,0 м

10,5 м

9,0 м

*15660

7,5 м

*15940

6,0 м

*20130

*16910

Стрела общего назначения (GP):

4,5 м

*22670

*18180

*17900

7,7 м

3,0 м

*24740

*24340

*19350

17860

Рукоять МЕ: 2,9 м

Трак: 650 мм

1,5 м

*25550

23730

*20030

17250

Противовес 12700 кг

0м

*25100

23390

*19990

16900

-1,5 м

*27460

*23610

*23170

*19070

16830

-3,0 м

*25020

*20970

*16970

*16620

-4,5 м

*19620

*16580

*12410

-6,0 м

Технические характеристики

Грузоподъемности

383

9,0 м

10,5 м

Макс. вылет

Макс.

кг

10,5 м

9,0 м

*15720

6,7 м

7,5 м

*14600

7,8 м

6,0 м

*14250

8,6 м

Стрела МЕ: 6,6 м

4,5 м

*16120

14590

*14410

14390

9,1 м

Рукоять МЕ: 2,9 м

3,0 м

*17000

14280

*15020

13640

9,3 м

Трак: 650 мм

1,5 м

*17230

13990

*16180

13510

9,2 м

Противовес 12700 кг

0м

*16950

14030

8,9 м

-1,5 м

*16990

15410

8,3 м

-3,0 м

*16590

7,4 м

-4,5 м

*14760

6,0 м

-6,0 м

10,5 м

9,0 м

*15430

7,4 м

7,5 м

*14540

8,5 м

6,0 м

*15230

14730

*14250

14240

9,2 м

Стрела МЕ: 7,1 м

4,5 м

*15620

14420

*14410

12950

9,6 м

Рукоять МЕ: 2,9 м

3,0 м

*16170

14020

*14990

12310

9,8 м

Трак: 650 мм

1,5 м

*16530

13670

*15180

12190

9,7 м

Противовес 12700 кг

0м

*16350

13470

*15270

12590

9,5 м

-1,5 м

*15240

13680

8,9 м

-3,0 м

*14860

8,1 м

-4,5 м

*13490

6,8 м

-6,0 м

10,5 м

*16980

6,8 м

9,0 м

*15490

8,2 м

7,5 м

*14820

*14580

*14710

14200

9,2 м

6,0 м

*15040

14590

*14420

12440

9,9 м

Стрела общего назначения (GP):

4,5 м

*15610

14160

*14230

11440

10,2 м

7,7 м

3,0 м

*16190

13700

*14140

10940

10,4 м

Рукоять МЕ: 2,9 м

Трак: 650 мм

1,5 м

*16520

13330

*14070

10850

10,4 м

Противовес 12700 кг

0м

*16360

13110

*13960

11180

10,1 м

-1,5 м

*15380

13090

*13720

12020

9,6 м

-3,0 м

*13120

*12800

8,8 м

-4,5 м

*11670

7,7 м

-6,0 м

: Вдоль тележки,

: Поперек тележки, H : подъемный крюк по отношению к

уровню земли

1. Грузоподъемности приведены для режима "Fine Mode-F" (форсирование).

2. Приведенные грузоподъемности отвечают стандартам SAE и ISO для

гидравлических экскаваторов.

3. Приведенные величины не превосходят 87% грузоподъемности гидравлики и

75% нагрузки опрокидывания.

4. Величины, помеченные знаком (*), ограничиваются грузоподъемностью

гидравлики.

Технические характеристики

384

Грузоподъемности

4,5 м

6,0 м

7,5 м

кг

10,5 м

*14590

9,0 м

7,5 м

*14930

6,0 м

*18820

*16020

Стрела МЕ: 7,7 м

4,5 м

*21490

*17430

Рукоять МЕ: 3,55 м

3,0 м

*23900

*23420

*18790

18070

Трак: 650 мм

1,5 м

*25290

23950

*19750

17350

Противовес 12700 кг

0м

*25440

23380

*20050

16890

-1,5 м

*28090

*24470

23230

*19540

16690

-3,0 м

*27750

*22370

*21830

*18010

16760

-4,5 м

*22930

*18810

*14870

-6,0 м

*15520

*12510

10,5 м

9,0 м

7,5 м

*16950

6,0 м

*19480

*17360

Стрела МЕ: 6,6 м

4,5 м

*28900

*21940

*18480

*18240

Рукоять МЕ: 2,9 м

3,0 м

*24440

*24140

*19740

19000

Трак: 750 мм

1,5 м

*32950

*26110

25530

*20670

18400

Противовес 12700 кг

0м

*35300

*26450

24960

*20840

18020

-1,5 м

*32850

*25280

24820

*19800

17940

-3,0 м

*28440

*22150

-4,5 м

*20640

-6,0 м

10,5 м

9,0 м

7,5 м

*15840

6,0 м

*16580

Стрела МЕ: 7,1 м

4,5 м

*21630

*17790

Рукоять МЕ: 2,9 м

3,0 м

*23980

*19040

18580

Трак: 750 мм

1,5 м

*25350

24790

*19910

17940

Противовес 12700 кг

0м

*27230

*25450

24290

*20080

17550

-1,5 м

*30940

*24290

24190

*19270

17450

-3,0 м

*27090

*21640

*16850

-4,5 м

*20880

*16430

-6,0 м

Технические характеристики

Грузоподъемности

385

9,0 м

10,5 м

Макс. вылет

Макс.

кг

10,5 м

*13600

7,6 м

9,0 м

*12490

8,9 м

7,5 м

*13860

*11990

9,8 м

6,0 м

*14310

*14020

*11840

11390

10,4 м

Стрела МЕ: 7,7 м

4,5 м

*15030

14300

*13500

11140

*11990

10530

10,8 м

Рукоять МЕ: 3,55 м

3,0 м

*15780

13790

*13780

10880

*12380

10080

11м

Трак: 650 мм

1,5 м

*16310

13350

*13920

10650

*12890

9980

10,9 м

Противовес 12700 кг

0м

*16430

13040

*13650

10510

*13220

10220

10,7 м

-1,5 м

*15890

12920

*13130

10890

10,2 м

-3,0 м

*14250

13040

*12830

12190

9,5 м

-4,5 м

*12000

8,4 м

-6,0 м

*9780

6,9 м

10,5 м

9,0 м

*15720

6,7 м

7,5 м

*14600

7,8 м

6,0 м

*14250

8,6 м

Стрела МЕ: 6,6 м

4,5 м

*16120

14720

*14410

9,1 м

Рукоять МЕ: 2,9 м

3,0 м

*17000

14420

*15020

13770

9,3 м

Трак: 750 мм

1,5 м

*17230

14130

*16180

13640

9,2 м

Противовес 12700 кг

0м

*16950

14160

8,9 м

-1,5 м

*16990

15560

8,3 м

-3,0 м

*16590

7,4 м

-4,5 м

*14760

6,0 м

-6,0 м

10,5 м

9,0 м

*15430

7,4 м

7,5 м

*14540

8,5 м

6,0 м

*15230

14870

*14250

9,2 м

Стрела МЕ: 7,1 м

4,5 м

*15620

14560

*14410

13070

9,6 м

Рукоять МЕ: 2,9 м

3,0 м

*16170

14160

*14990

12430

9,8 м

Трак: 750 мм

1,5 м

*16530

13810

*15180

12310

9,7 м

Противовес 12700 кг

0м

*16350

13600

*15270

12720

9,5 м

-1,5 м

*15240

13820

8,9 м

-3,0 м

*14860

8,1 м

-4,5 м

*13490

6,8 м

-6,0 м

: Вдоль тележки,

: Поперек тележки, H : подъемный крюк по отношению к

уровню земли

1. Грузоподъемности приведены для режима "Fine Mode-F" (форсирование).

2. Приведенные грузоподъемности отвечают стандартам SAE и ISO для

гидравлических экскаваторов.

3. Приведенные величины не превосходят 87% грузоподъемности гидравлики и

75% нагрузки опрокидывания.

4. Величины, помеченные знаком (*), ограничиваются грузоподъемностью

гидравлики.

Технические характеристики

386

Грузоподъемности

4,5 м

6,0 м

7,5 м

кг

10,5 м

9,0 м

*15660

7,5 м

*15940

6,0 м

*20130

*16910

Стрела общего назначения (GP):

4,5 м

*22670

*18180

*17900

7,7 м

3,0 м

*24740

*24340

*19350

18040

Рукоять МЕ: 2,9 м

1,5 м

*25550

23970

*20030

17420

Трак: 750 мм

Противовес 12700 кг

0м

*25100

23630

*19990

17080

-1,5 м

*27460

*23610

*23170

*19070

17000

-3,0 м

*25020

*20970

*16970

*16620

-4,5 м

*19620

*16580

*12410

-6,0 м

10,5 м

*14590

9,0 м

7,5 м

*14970

6,0 м

*18860

*16060

Стрела МЕ: 7,7 м

4,5 м

*21520

*17470

Рукоять МЕ: 3,55 м

3,0 м

*23930

*23420

*18830

18240

Трак: 750 мм

1,5 м

*25320

24190

*19780

17520

Противовес 12700 кг

0м

*25470

23620

*20080

17060

-1,5 м

*28090

*24500

23460

*19570

16870

-3,0 м

*27790

*22410

*21830

*18040

16940

-4,5 м

*22960

*18840

*14910

-6,0 м

*15550

*12550

Технические характеристики

Грузоподъемности

387

9,0 м

10,5 м

Макс. вылет

Макс.

кг

10,5 м

*16980

6,8 м

9,0 м

*15490

8,2 м

7,5 м

*14820

*14580

*14710

14340

9,2 м

6,0 м

*15040

14720

*14420

12570

9,9 м

Стрела общего назначения (GP):

4,5 м

*15610

14290

*14230

11560

10,2 м

7,7 м

3,0 м

*16190

13840

*14140

11050

10,4 м

Рукоять МЕ: 2,9 м

1,5 м

*16520

13470

*14070

10960

10,4 м

Трак: 750 мм

Противовес 12700 кг

0м

*16360

13250

*13960

11290

10,1 м

-1,5 м

*15380

13230

*13720

12150

9,6 м

-3,0 м

*13120

*12800

8,8 м

-4,5 м

*11670

7,7 м

-6,0 м

10,5 м

*13600

7,6 м

9,0 м

*12490

8,9 м

7,5 м

*13890

*11990

9,8 м

6,0 м

*14350

*14020

*11840

11500

10,4 м

Стрела МЕ: 7,7 м

4,5 м

*15070

14430

*13540

11250

*11990

10640

10,8 м

Рукоять МЕ: 3,55 м

3,0 м

*15810

13920

*13820

11000

*12380

10190

11м

Трак: 750 мм

1,5 м

*16350

13480

*13950

10760

*12890

10090

10,9 м

Противовес 12700 кг

0м

*16470

13180

*13680

10620

*13260

10330

10,7 м

-1,5 м

*15930

13060

*13170

11000

10,2 м

-3,0 м

*14290

13170

*12860

12310

9,5 м

-4,5 м

*12030

8,4 м

-6,0 м

*9820

6,9 м

: поперек тележки,

: вдоль тележки, H : подъемный крюк по отношению к

уровню земли

1. Грузоподъемности приведены для режима "Fine Mode-F" (форсирование).

2. Приведенные грузоподъемности отвечают стандартам SAE и ISO для

гидравлических экскаваторов.

3. Приведенные величины не превосходят 87% грузоподъемности гидравлики и

75% нагрузки опрокидывания.

4. Величины, помеченные знаком (*), ограничиваются грузоподъемностью

гидравлики.

Технические характеристики

388

Грузоподъемности

4,5 м

6,0 м

7,5 м

кг

10,5 м

9,0 м

7,5 м

*16950

6,0 м

*19480

*17360

Стрела МЕ: 6,6 м

4,5 м

*28900

*21940

*18480

*18240

Рукоять МЕ: 2,9 м

3,0 м

*24440

*19740

19260

Трак: 900 мм

1,5 м

*32950

*26110

*25770

*20670

18660

Противовес 12700 кг

0м

*35300

*26450

25310

*20840

18280

-1,5 м

*32850

*25280

*24920

*19800

18200

-3,0 м

*28440

*22150

-4,5 м

*20640

-6,0 м

10,5 м

9,0 м

7,5 м

*15840

6,0 м

*16580

Стрела МЕ: 7,1 м

4,5 м

*21630

*17790

Рукоять МЕ: 2,9 м

3,0 м

*23980

*19040

18840

Трак: 900 мм

1,5 м

*25350

25150

*19910

18200

Противовес 12700 кг

0м

*27230

*25450

24640

*20080

17820

-1,5 м

*30940

*24290

*19270

17710

-3,0 м

*27090

*21640

*16850

-4,5 м

*20880

*16430

-6,0 м

10,5 м

9,0 м

*15660

7,5 м

*15940

6,0 м

*20130

*16910

Стрела общего назначения (GP):

4,5 м

*22670

*18180

*17900

7,7 м

3,0 м

*24740

*24340

*19350

18300

Рукоять МЕ: 2,9 м

Трак: 900 мм

1,5 м

*25550

24320

*20030

17680

Противовес 12700 кг

0м

*25100

23980

*19990

17340

-1,5 м

*27460

*23610

*23170

*19070

17260

-3,0 м

*25020

*20970

*16970

*16620

-4,5 м

*19620

*16580

*12410

-6,0 м

Технические характеристики

Грузоподъемности

389

9,0 м

10,5 м

Макс. вылет

Макс.

кг

10,5 м

9,0 м

*15720

6,7 м

7,5 м

*14600

7,8 м

6,0 м

*14250

8,6 м

Стрела МЕ: 6,6 м

4,5 м

*16120

14930

*14410

9,1 м

Рукоять МЕ: 2,9 м

3,0 м

*17000

14620

*15020

13970

9,3 м

Трак: 900 мм

1,5 м

*17230

14330

*16180

13840

9,2 м

Противовес 12700 кг

0м

*16950

14370

8,9 м

-1,5 м

*16990

15790

8,3 м

-3,0 м

*16590

7,4 м

-4,5 м

*14760

6,0 м

-6,0 м

10,5 м

9,0 м

*15430

7,4 м

7,5 м

*14540

8,5 м

6,0 м

*15230

15070

*14250

9,2 м

Стрела МЕ: 7,1 м

4,5 м

*15620

14760

*14410

13260

9,6 м

Рукоять МЕ: 2,9 м

3,0 м

*16170

14370

*14990

12620

9,8 м

Трак: 900 мм

1,5 м

*16530

14020

*15180

12500

9,7 м

Противовес 12700 кг

0м

*16350

13810

*15270

12920

9,5 м

-1,5 м

*15240

14030

8,9 м

-3,0 м

*14860

8,1 м

-4,5 м

*13490

6,8 м

-6,0 м

10,5 м

*16980

6,8 м

9,0 м

*15490

8,2 м

7,5 м

*14830

*14580

*14710

14540

9,2 м

6,0 м

*15040

*14790

*14420

12750

9,9 м

Стрела общего назначения (GP):

4,5 м

*15610

14500

*14230

11730

10,2 м

7,7 м

3,0 м

*16190

14050

*14140

11230

10,4 м

Рукоять МЕ: 2,9 м

Трак: 900 мм

1,5 м

*16520

13670

*14070

11140

10,4 м

Противовес 12700 кг

0м

*16360

13450

*13960

11470

10,1 м

-1,5 м

*15380

13440

*13720

12340

9,6 м

-3,0 м

*13120

*12800

8,8 м

-4,5 м

*11670

7,7 м

-6,0 м

: Вдоль тележки,

: Поперек тележки, H : подъемный крюк по отношению к

уровню земли

1. Грузоподъемности приведены для режима "Fine Mode-F" (форсирование).

2. Приведенные грузоподъемности отвечают стандартам SAE и ISO для

гидравлических экскаваторов.

3. Приведенные величины не превосходят 87% грузоподъемности гидравлики и

75% нагрузки опрокидывания.

4. Величины, помеченные знаком (*), ограничиваются грузоподъемностью

гидравлики.

Технические характеристики

Грузоподъемности

391

9,0 м

10,5 м

Макс. вылет

Макс.

кг

10,5 м

*13600

7,6 м

9,0 м

*12490

8,9 м

7,5 м

*13890

*11990

9,8 м

6,0 м

*14350

*14020

*11840

11670

10,4 м

Стрела МЕ: 7,7 м

4,5 м

*15070

14640

*13540

11420

*11990

10800

10,8 м

Рукоять МЕ: 3,55 м

3,0 м

*15810

14130

*13820

11170

*12380

10350

11м

Трак: 900 мм

1,5 м

*16350

13690

*13950

10930

*12890

10250

10,9 м

Противовес 12700 кг

0м

*16470

13390

*13680

10790

*13260

10500

10,7 м

-1,5 м

*15930

13270

*13170

11180

10,2 м

-3,0 м

*14290

13380

*12860

*12450

9,5 м

-4,5 м

*12030

8,4 м

-6,0 м

*9820

6,9 м

: поперек тележки,

: вдоль тележки, H : подъемный крюк по отношению к

уровню земли

1. Грузоподъемности приведены для режима "Fine Mode-F" (форсирование).

2. Приведенные грузоподъемности отвечают стандартам SAE и ISO для

гидравлических экскаваторов.

3. Приведенные величины не превосходят 87% грузоподъемности гидравлики и

75% нагрузки опрокидывания.

4. Величины, помеченные знаком (*), ограничиваются грузоподъемностью

гидравлики.

Volvo EC750D гусеничный экскаватор. Руководство оператора (2018 год) - часть 13
