Другие органы управления

152

Комфорт оператора

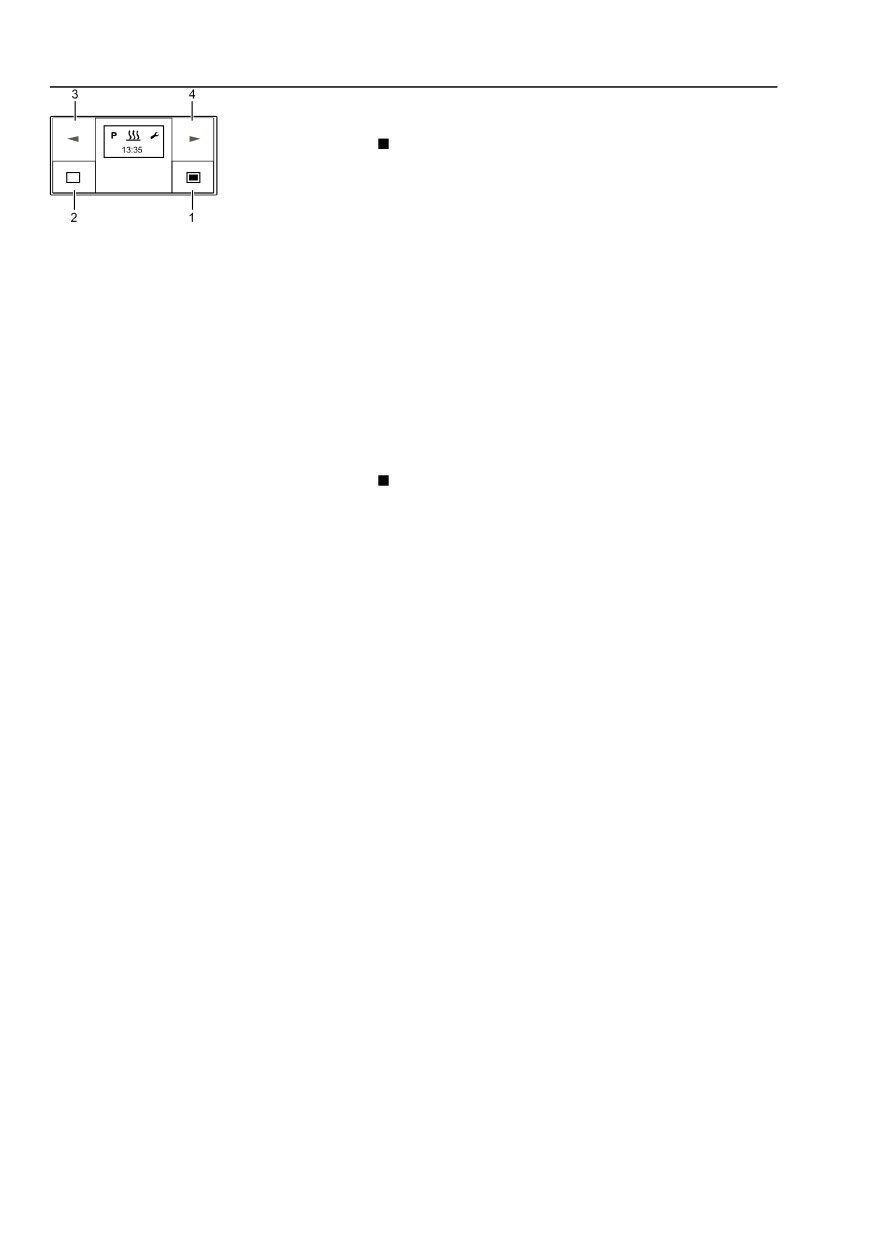

Кнопка выключения питания / отмены /

выхода из меню настроек

КРАТКОЕ НАЖАТИЕ на кнопку

- Отображаемая активированная функция

завершается, другие активированные

функции сохраняются.

V1154253

- При каждом КРАТКОМ НАЖАТИИ дисплей

Кнопка включения / выключения

будет переходить на следующий уровень

питания

вплоть до выключения таймера.

Кнопка выключения питания /

- Появляется стартовый дисплей, никакие

отмены / выхода из меню

функции не активируются: → Таймер

настроек

выключен.

Кнопка назад

- Отрыто подменю таймера → выход из меню

Кнопка вперед

настройки, уже установленные настройки

не сохраняются.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

ДЛИННОЕ НАЖАТИЕ на кнопку: кнопка

должна быть нажата дольше 2 секунд.

- Все функции завершаются.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

Кнопка назад

- Таймер находится в состоянии Главного

меню и появляется стартовый дисплей → в

строке меню находящийся слева символ

появляется посередине и начинает мигать.

- Открыто подменю таймера → отображаемое

значение изменяется (уменьшается) или

отображается следующий пункт.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

Кнопка вперед

- Таймер находится в состоянии Главного

меню и появляется стартовый дисплей → в

строке меню находящийся справа символ

появляется посередине и начинает мигать.

- Открыто подменю таймера → отображаемое

значение изменяется (увеличивается) или

отображается следующий пункт.

- Если на дисплей выключен → включение

таймера, появление стартового дисплея.

Другие органы управления

Комфорт оператора

153

Работа и настройка/регулировка

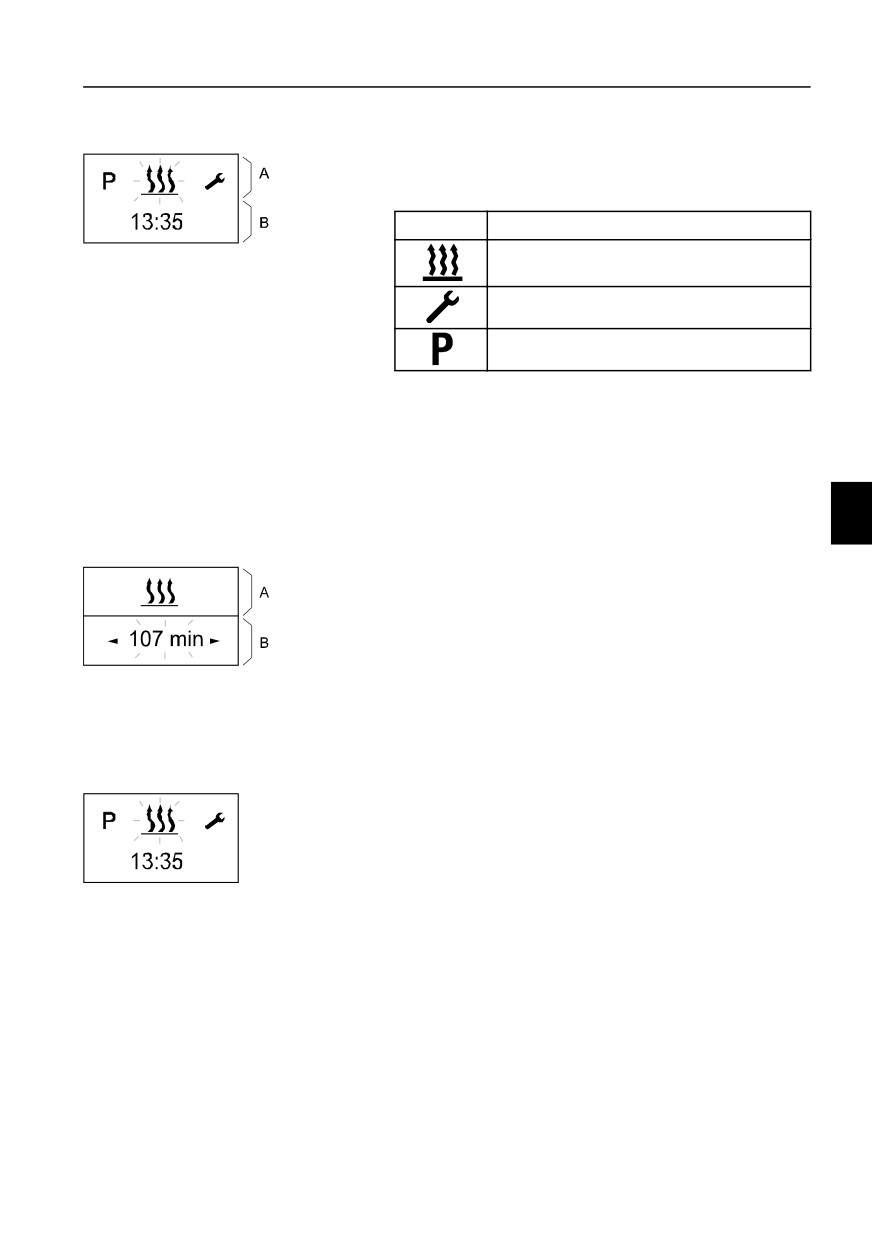

Главное меню

Строка меню

В меню включены следующие пункты.

Символ

НАЗНАЧЕНИЕ

V1154254

Обогрев ВКЛ / ВЫКЛ

Главное меню

A Строка меню

Установки

B Поле состояния

Программа / выбор

Поле состояния

Если ни один пункт меню не активирован, то в

поле состояния будет отображаться текущее

время.

Если пункт меню активирован (обогрев,

настройка или программа / выбор), то в поле

состояния будет отображаться различная

информация.

Подменю

В подменю символ выбранного пункта будет

появляться посередине дисплея.

Соответствующее установленное значение

будет мигать в поле ввода. Его можно изменить

V1154255

с помощью кнопки назад (3) или кнопки вперед

Подменю

(4) и подтвердить ввод кнопкой подтверждения

A Строка меню: активированная

(1).

функция

B Поле ввода

Стартовый дисплей после включения

если ни один из пунктов меню не активирован,

то появляется стартовый дисплей с мигающим

символом обогревателя в строке меню и

V1154256

текущим временем в поле состояния.

Другие возможные действия:

- Немедленный нагрев после ДЛИННОГО

НАЖАТИЯ на кнопку (1).

- КОРОТКОЕ НАЖАТИЕ на кнопку (1)

используется для включения нагрева,

дополнительного подтверждения или

установки времени работы.

- Выберите новый пункт меню.

Другие органы управления

154

Комфорт оператора

Обогрев ВКЛ / ВЫКЛ

Немедленный нагрев после ДЛИННОГО

НАЖАТИЯ (без установок)

Выполните ДЛИННОЕ НАЖАТИЕ (дольше

2 секунд) на кнопку (1).

V1154257

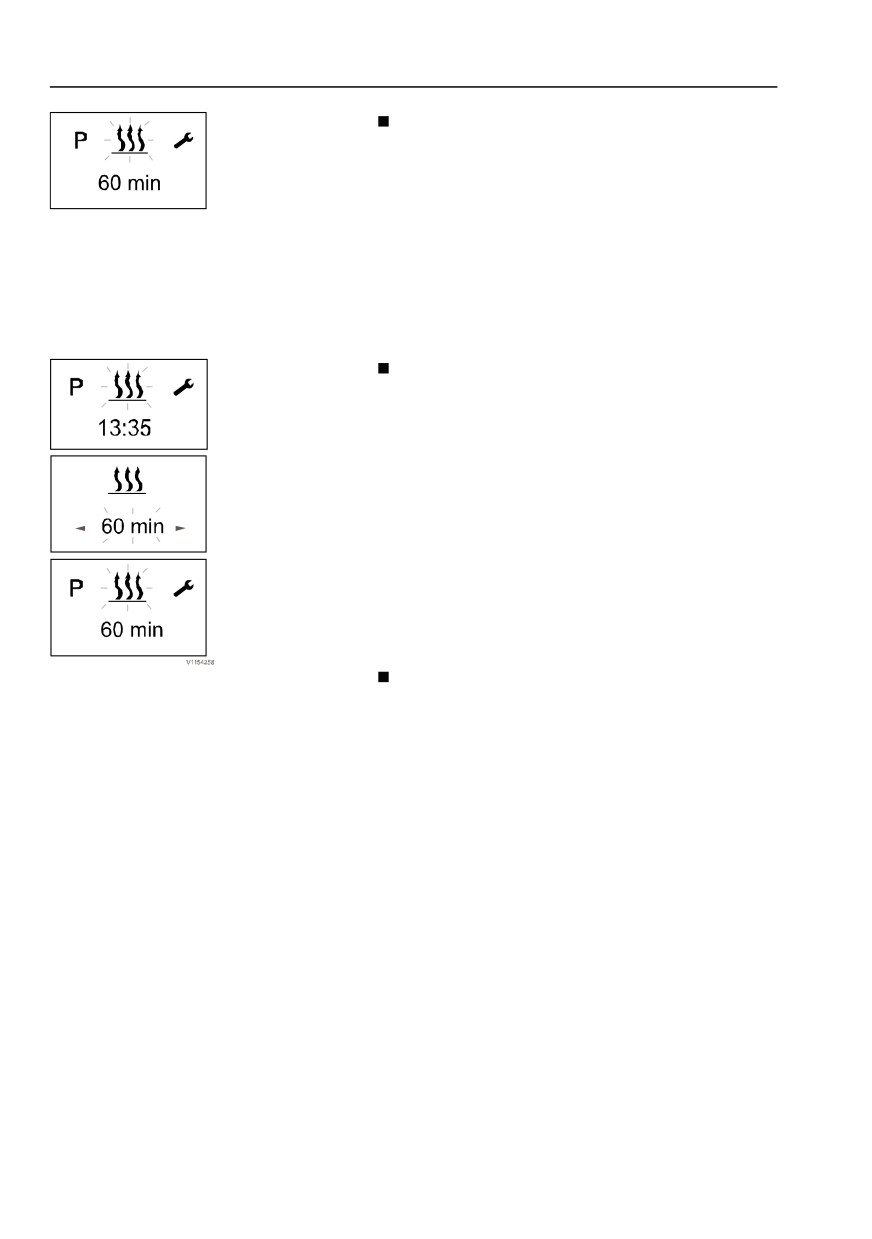

На экране отображается оставшееся

время работы.

При ДЛИТЕЛЬНОМ НАЖАТИИ в режиме

обогрева дисплей будет переключаться в

подменю настройки обогрева и времени

работы. В режиме обогрева можно

переключаться на другие пункты меню.

Нагрев после КРАТКОГО НАЖАТИЯ с

настройками

Выполните КРАТКОЕ НАЖАТИЕ (менее 2

секунд) на кнопку (1).

ВНИМАНИЕ!

Приведенные ниже настройки и подтверждения

необходимы в любом случае.

Если это необходимо, используйте кнопку

НАЗАД или ВПЕРЕД для установки

времени работы.

Нажмите на кнопку подтверждения (1) для

подтверждения установки времени

работы.

Обогрев ВЫКЛ

- Нажмите на кнопку (2) дольше 2 секунд →

все активные функции будут завершены.

- Нажмите на кнопку (2) менее 2 секунд →

нагреватель выключится.

После отключения обогревателя будет

выведен стартовый дисплей. Если

подсветка панелей машины выключено, то

подсветка дисплея погаснет через 10

секунд.

На дисплее отключенного обогревателя можно

выполнить следующие действия:

- Выберите пункт меню с помощью кнопок

"вперед" или "назад". Сделайте КРАТКОЕ

НАЖАТИЕ на кнопку (2), после чего

появится стартовый дисплей.

- КРАТКО НАЖМИТЕ на кнопку (1), после

чего появится подменю обогрева.

Другие органы управления

Комфорт оператора

155

Общая информация о программировании

предустановленного времени

В таймере можно задать программу из 3

предустановленных времен включения. Эти

3 момента включения могут быть

установлены, либо в течение одного дня,

либо распределены между тремя

различными днями. На выбор предлагаются

3 диапазона в пределах дня недели, каждый

из которых может ежедневно активироваться

в предустановленное время.

Диапазоны дней недели:

День: один раз

Суб-вск: обогрев - 2 раза

Пнд-Птн: обогрев - 5 раз

Пнд-Вск: обогрев - 7 раз

- Если система активируется в

программируемом диапазоне рабочего

дня, то она будет последовательно

выполняться на протяжении всех дней

недели, после чего будет необходимо

новое программирование.

- Если таймер, запрограммированный на

диапазон "Пнд-Птн", активируется в среду,

то обогреватель будет включаться в

четверг и пятницу, но не будет работать в

субботу и воскресенье. С понедельника по

V1154261

среду следующей недели работа

A Программируемый блок

обогревателя будет продолжен в

B Программируемый день

соответствии с установками (обогрев - 5

C Время выезда

раз). После выполнения

D Время работы

запрограммированной

последовательности понадобится новое

программирование.

Время выхода из рабочего режима

(заводская установка)

При соблюдении приведенных ниже

условий предустановленный режим

обогрева не будет запущен в текущий день.

Текущий и предварительно выбранный

дни совпадают.

Текущее время находится в периоде

времени выхода минут время работы.

Другие органы управления

156

Комфорт оператора

Пример:

Текущий день / предварительно

выбранный день: Пнд

Текущее время: 06:45

Время выезда: 07:00

Время работы: 60 минут

Продолжительность: с 06:00 по 07:00

Текущее время находится в том периоде,

когда нагреватель не включен.

Программа будет запущена на

следующей неделе.

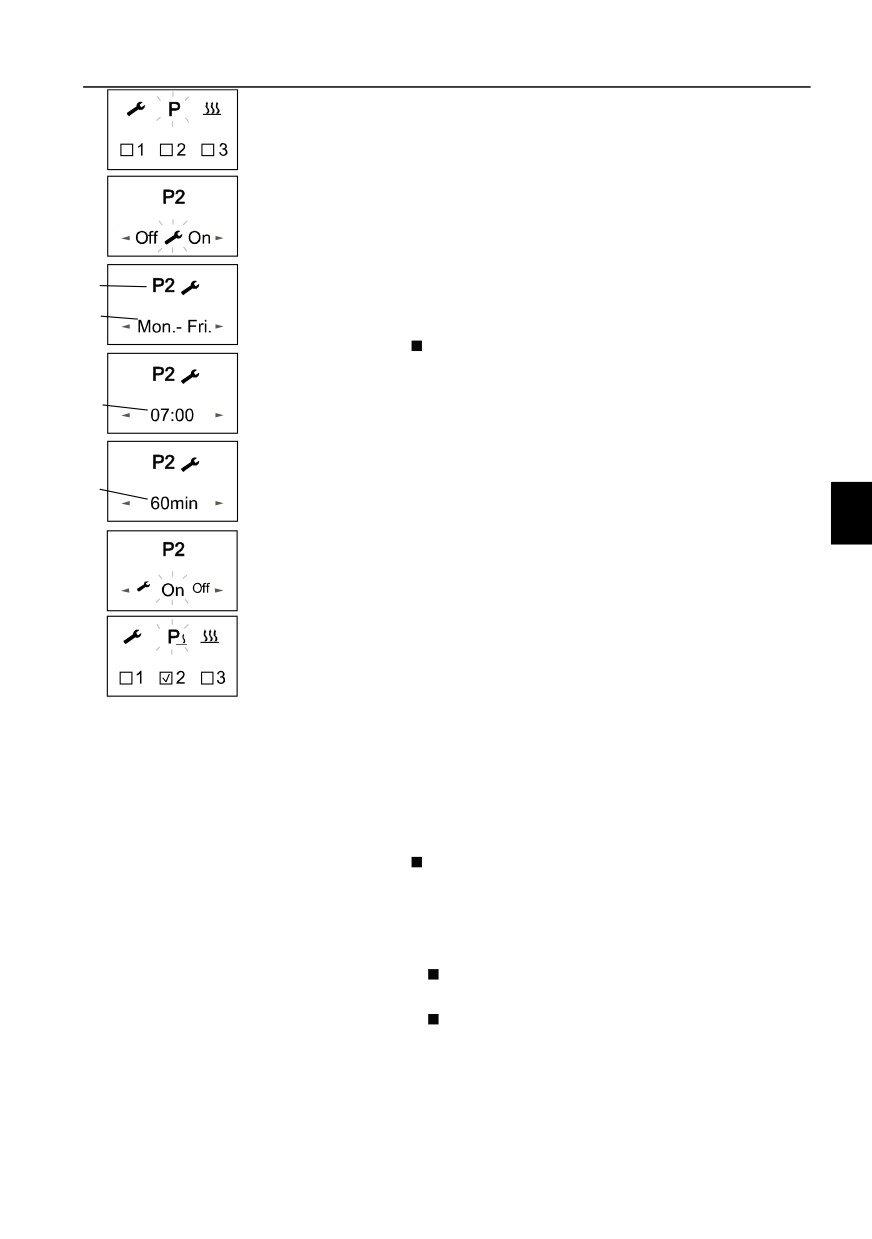

Предустановленные в программе времена

работы

С помощью кнопок "вперед" и "назад"

выберите символ программы в строке

меню.

Подтвердите выбор пункта "Программа",

нажав на кнопку подтверждения (1).

Если символ программы отмечен значком

, то уже активированы несколько ячеек

памяти / программ.

Активированные ячейки памяти

отмечаются на дисплее символом

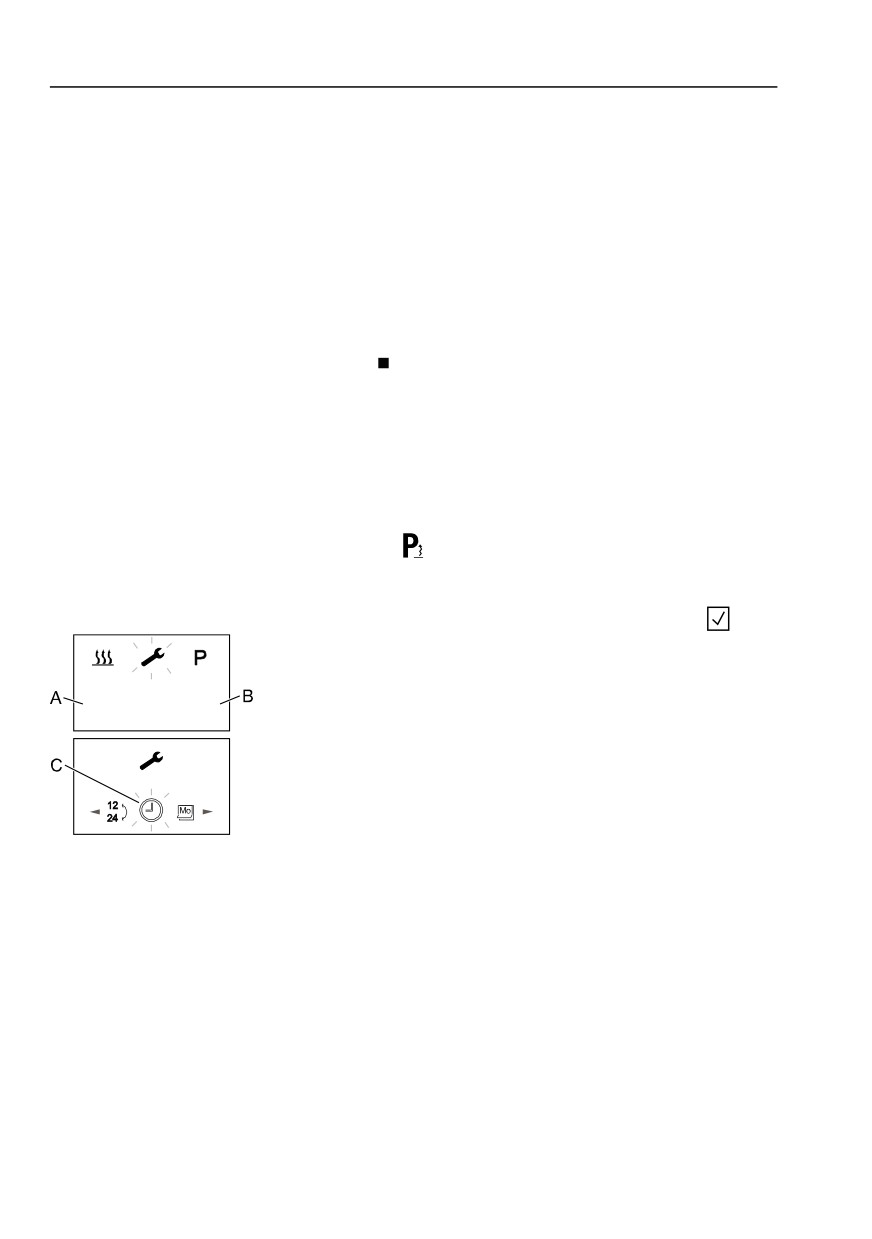

Установки

Эта функция предназначена для установки

текущего дня и времени.

Mon.

09:31

С помощью кнопок "вперед" и "назад"

выберите символ настройки в строке меню.

Подтвердите выбор пункта "Настройка",

нажав на кнопку подтверждения.

С помощью кнопок "вперед" и "назад"

выберите подменю, настройки которого вы

V1154262

хотите изменить.

A Сегодняшний день

Нажмите на кнопку подтверждения для

B Текущее время

подтверждения установленного значения.

C Строка настроек подменю

Другие органы управления

Комфорт оператора

157

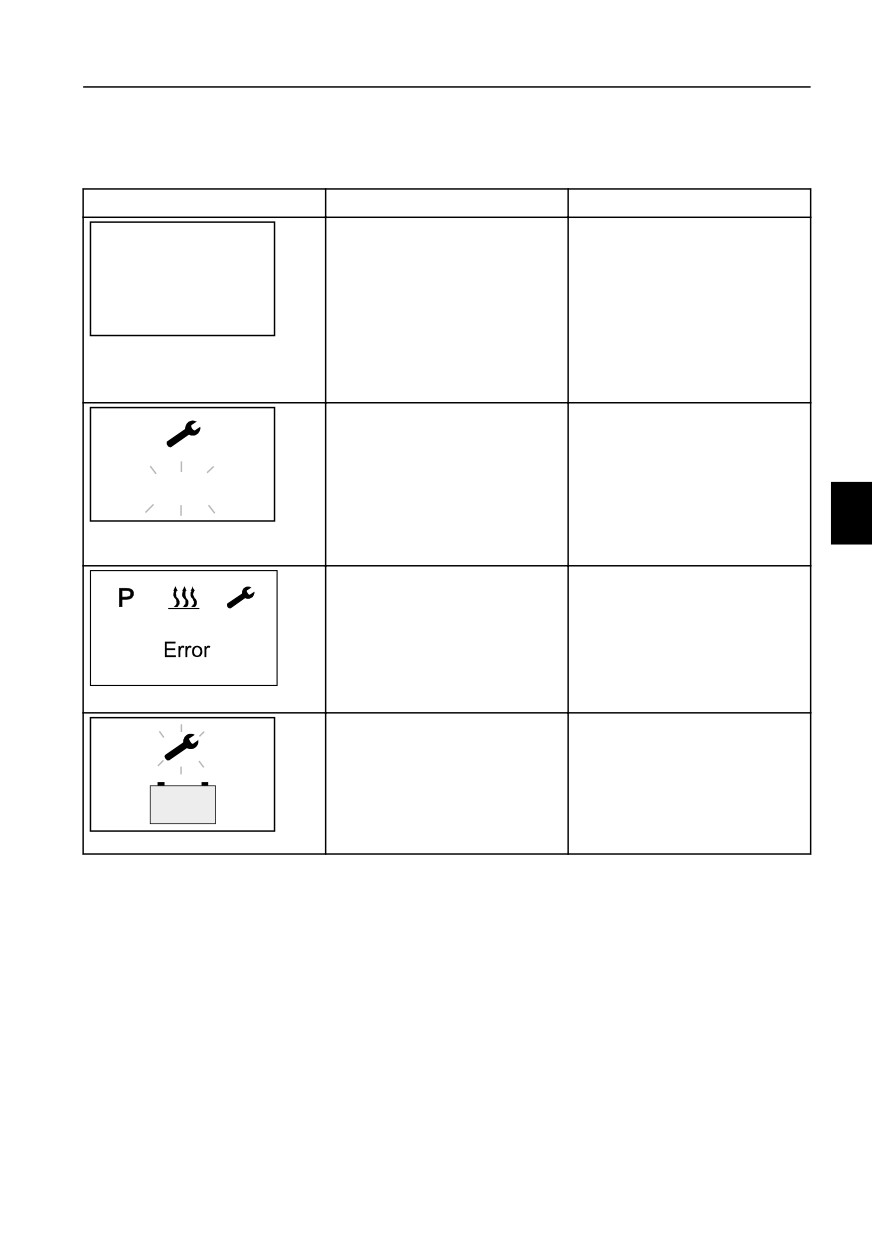

Сообщения об ошибках

При неисправности могут выводиться

следующие дисплеи:

Дисплей

Описание

Способ устранения

- Автоматическое

Дождитесь, пока не начнет

обнаружение

мигать значок

активировано.

автоматического

INIT

- Таймер

определения, а затем

вспомогательного

установите время и день

V1154443

обогревателя отсоединен

недели.

от питания, а затем снова

подсоединен.

- Нет связи.

Проверьте и замените при

необходимости плавкий

предохранитель

обогревателя.

NO SIGNAL

Обратитесь в

V1154444

авторизованный Volvo

сервисный центр.

- Неисправность

Обратитесь в

нагревателя.

авторизованный Volvo

сервисный центр.

V1154445

- Слишком низкое

Зарядите батарею, при

напряжение.

необходимости

обратитесь в

авторизованный Volvo

сервисный центр.

V1154447

ВНИМАНИЕ!

Если вы не можете устранить ошибку или

неисправность, обратитесь в авторизованный

Volvo сервисный центр.

Другие органы управления

158

Комфорт оператора

Подготовка вспомогательного

нагревателя к зимней эксплуатации

Оператор должен израсходовать в

топливопроводе вспомогательного нагревателя

оставшееся летнее дизельное топливо до

наступления зимнего сезона. Остатки летнего

дизельного топлива могут закупорить

топливопроводы при резком падении

температуры ниже уровня кристаллизации

парафинов. Дайте вспомогательному

нагревателю поработать, по крайней мере, 15

минут для выработки остатков топлива.

В зимнее время рекомендуется заполнять

топливный бак до уровня более 70%. При

большом количестве свободного пространства

в баке накапливается влага, которая может

попасть в топливопровод вспомогательного

нагревателя, замерзнуть и вызвать перебои в

подаче топлива.

Технические требования к топливу для

вспомогательного нагревателя

Если нагреватель забирает топливо из

отдельного топливного бака, требуется

соблюдение следующих правил.

Если температура окружающего воздуха

выше 0 °C;

Используйте дизельное топливо, отвечающее

требованиям DIN EN 590.

Если температура окружающего воздуха от 0

°C to -20 °C;

Используйте зимнее дизельное топливо,

отвечающее требованиям DIN 590.

Если температура окружающего воздуха от

-20 °C to -40 °C;

Другие органы управления

Комфорт оператора

159

Используйте арктическое или полярное

дизельное топливо.

ВНИМАНИЕ!

Не допускается использовать бывшее в

употреблении масло.

После заправки осенне-зимнего сорта

дизельного топлива или марок топлива,

перечисленных ниже, топливопроводы и

дозирующий насос должны быть заполнены

новым топливом. Для этого необходимо

включить нагреватель и дать ему поработать

в течение 15 минут.

Volvo не рекомендует смешивать керосин с

дизельным топливом по причине

нестабильного сгорания этой смеси, что

приводит к снижению срока службы

вспомогательного нагревателя и образует

токсичные выхлопные газы.

Volvo рекомендует использовать

коммерческие добавки, улучшающие

показатели кристаллизации парафинов

дизельного топлива в холодных

климатических условиях, если имеются

сложности с использованием арктического

или полярного сортов дизельного топлива.

Работа на биодизельном топливе

Нагреватель одобрен для работы с

биодизельным топливом до температуры -8 °C

(текучесть данного топлива снижается при

температурах ниже 0 °C).

ВНИМАНИЕ!

- Если нагреватель работает на биодизеле

(100% чистый биодизель и его смеси),

теплопроизводительность нагревателя

снижается.

- При постоянной работе на 100% чистом

биодизеле приводит к уменьшению срока

службы нагревателя.

- Стандартное дизельное топливо содержит до

20% биодизеля. Такое содержание биодизеля

не оказывает никакого влияния на срок

службы нагревателя.

За подробной информацией обращайтесь на

авторизованную станцию обслуживания Volvo.

Другие органы управления

160

Комфорт оператора

При установке пакета опций для Сибири

(дополнительное оборудование)

Вспомогательный нагреватель используется

для подогрева охлаждающей жидкости

двигателя с помощью топливосжигающего

устройства при выключенном двигателе. Он

состоит из топливного бака, топливного насоса,

таймера и нагревательного блока. Дизельный

подогреватель охлаждающей жидкости

помогает запустить двигатель и обогреть

кабину в очень холодную погоду.

Нагретая охлаждающая жидкость циркулирует

по маршруту блок цилиндров двигателя →

водяной насос → вспомогательный нагреватель

→ сердцевина нагревателя → блок цилиндров

двигателя. Нагретая охлаждающая жидкость

также поступает из вспомогательного

нагревателя через отсечной клапан в водяной

сепаратор для подогрева топлива.

ВНИМАНИЕ!

Отсечной клапан должен быть полностью

закрыт, за исключением зимнего сезона.

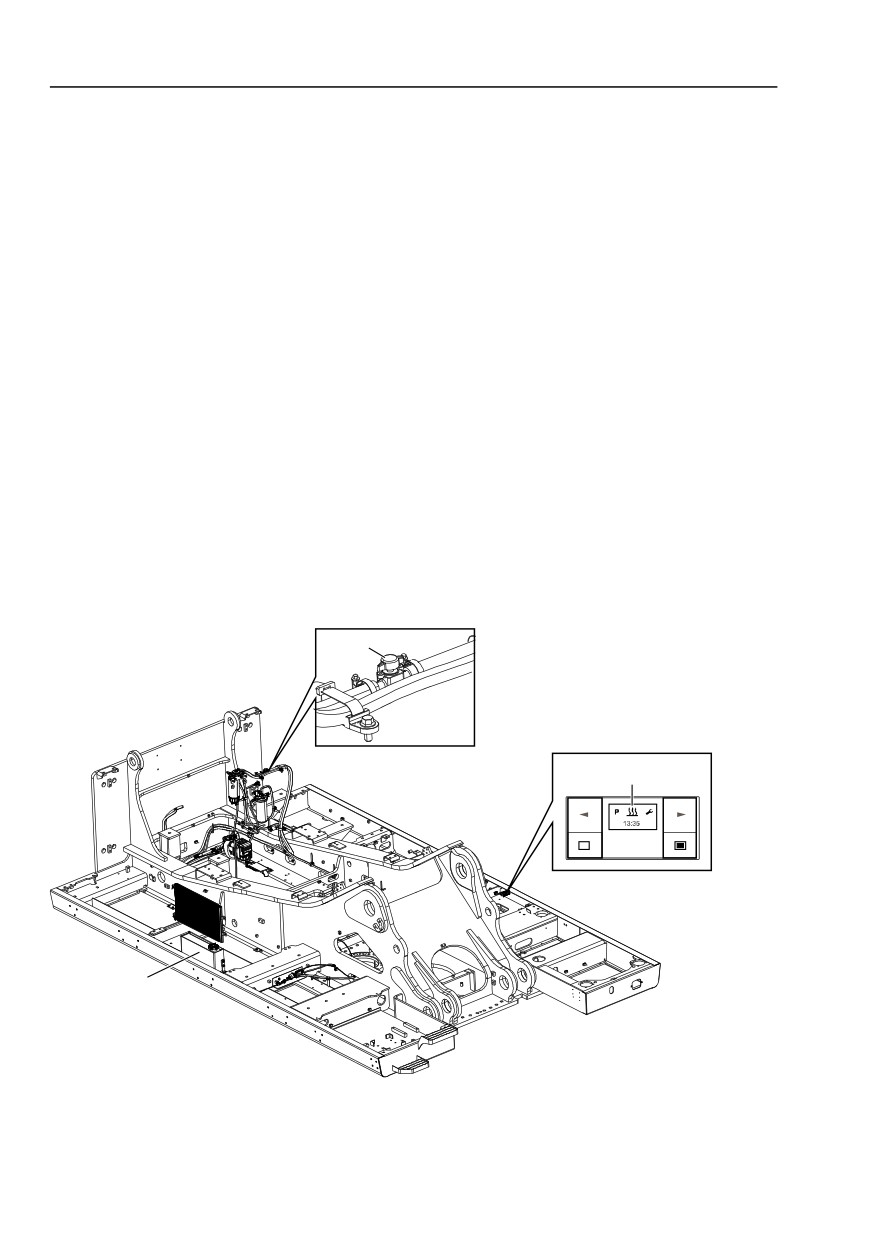

V1170330

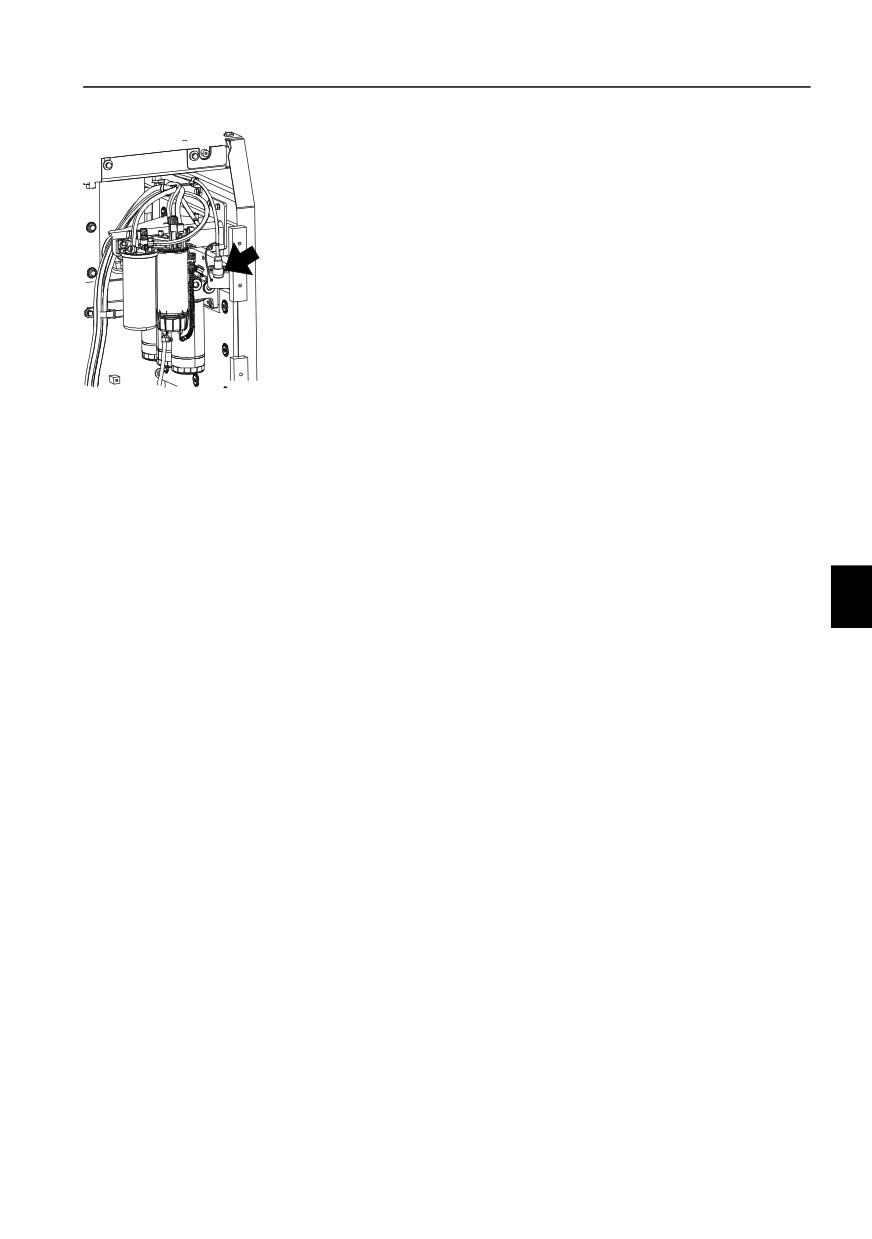

Таймер вспомогательного обогревателя

Запорный клапан

Топливный бак для узла нагревателя

Инструкции по эксплуатации

161

Инструкции по

эксплуатации

Этот раздел содержит инструкции, которые

должны строго выполняться для безопасной

работы на машине. Тем не менее, эти правила

не освобождают оператора от выполнения

законов и прочих местных распоряжений по

безопасности движения, безопасности на

производстве и улучшению условий труда.

Необходимыми условиями уменьшения риска

происшествий являются осторожность,

рассудительность и выполнение применимых

правил техники безопасности.

Инструкции по обкатке

Во время первых 100 часов эксплуатации

машины необходимо проявлять особую

осмотрительность. Очень важным в течение

периода обкатки является более частый

контроль уровня масла и рабочих жидкостей.

Инструкции по эксплуатации

162

Обзор

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжёлых несчастных случаев!

Компоненты машины, оборудование или груз

могут ограничивать обзор для оператора.

Работа или движение с ухудшенным обзором

может стать причиной аварии.

При ограниченном обзоре используйте

сигнальщика.

В некоторых ситуациях круговой обзор

невозможен. Тогда для обеспечения

удовлетворительной видимости могут

применяться дополнительные устройства:

системы предупреждения, зеркала и камеры

для замкнутой телевизионной системы (CCTV).

Для снижения опасностей, вызванных

ограниченным обзором, руководством

строительными работами могут вводиться

особые правила или ограничения. Например:

ВНИМАНИЕ!

Некоторые части базовой машины, например,

стойки кабины, рамы, выхлопная труба, капот,

гидрозамок, вилы и грейферы могут

ограничивать обзор. Груз в навесном

устройстве также может ограничивать обзор.

Убедиться, что операторы и рабочие на

площадке прошли инструктаж по технике

безопасности.

Контролировать поток техники. По

возможности избегать движения задним

ходом.

Ограничивать рабочие зоны машин.

Назначать сигнальщиков в помощь

операторам. Использовать сигналы в

соответствии с определенной схемой, см.

254.

При необходимости использовать устройства

двусторонней связи.

Обеспечить контакт рабочих с оператором

при подходе к машине.

Использовать предупреждающие знаки.

Стандарт ISO 5006 "Машины для земляных

работ - Зона видимости оператора")

Инструкции по эксплуатации

163

предназначен для измерения и оценки обзора

оператора. Соответствие этому стандарту

является обязательным для стран ЕС, что

способствует улучшения обзор вокруг машины.

Данная машина была проверена на

соответствие стандарту соответствующими

методами. Они не покрывают все аспекты

обзора оператора, но позволяют определить,

нужны ли дополнительные устройства

улучшения обзора, например, системы

предупреждения.

Проверка производилась на машинах со

стандартным навесным устройством и

оборудованием. При модификации машины или

установке другого навесного оборудования,

обзор может ухудшиться. Машина в этом случае

должна быть повторно проверена на

соответствие ISO 5006.

При использовании нестандартных навесных

устройств, которые уменьшают обзор,

обязательно необходимо оповестить об этом

оператора.

Работа и подготовительные операции

Перед началом работы обойдите вокруг

машины и убедитесь, что в рабочей зоне нет

препятствий.

Убедитесь, что зеркала и другие улучшающие

обзор приспособления находятся в хорошем

чистом состоянии и правильно

отрегулированы.

Проверьте работу звукового сигнала, сигнала

движения задним ходом и проблескового

маяка (дополнительное оборудование).

Проверьте правила и процедуры, которые

установило руководство работами.

Постоянно следите за препятствиями вокруг

машины.

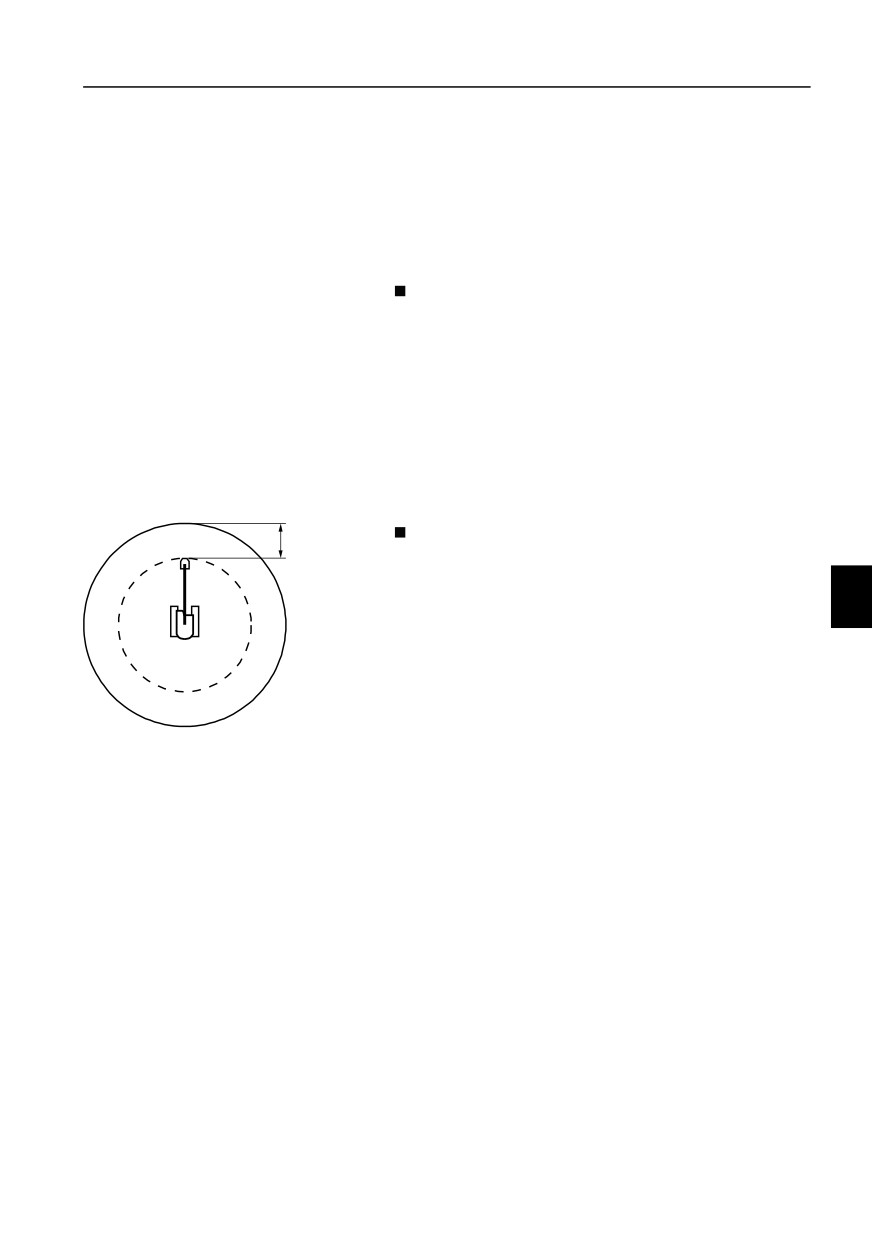

Посторонние люди не должны заходить и

оставаться в опасной зоне, т.е. в радиусе, по

меньшей мере, 7 м (23 фута) вокруг самой

дальней точки, куда достает навесное

устройство. Оператор может позволить

другим людям находиться в опасной зоне при

условии, что он будет следить за

безопасностью и будет работать на машине

только, когда посторонний человек виден или

четко указывает на свое местонахождение.

Инструкции по эксплуатации

164

Правила техники безопасности во время работы

Правила техники

безопасности во время

работы

Обязанности оператора

ПРЕДУПРЕЖДЕНИЕ

Опасность несчастных случаев со смертельным

исходом!

Посторонние лица в рабочей зоне возле

машины подвергаются риску раздавливания.

• Удалите всех посторонних людей из рабочей

зоны.

• Следите за обстановкой по всем

направлениям.

• Не прикасайтесь к рычагам управления или

переключателям при запуске.

• Перед началом работы подайте звуковой

сигнал.

Оператор обязан управлять машиной таким

образом, чтобы свести к минимуму риск

получения травмы для себя и травмирования

других людей, находящихся в рабочей зоне

машины.

Оператор должен быть детально ознакомлен

с тем, как нужно работать и обслуживать

машину, а также обязан пройти адекватную

обучающую программу.

Оператор должен следовать правилам и

рекомендациям, которые приводятся в

руководстве оператора, и, кроме того, уделять

внимание законодательным и

государственным актам, специфическим

требованиям и возможным рискам на рабочем

месте.

Оператор должен быть хорошо отдохнувшим.

Он ни при каких обстоятельствах не должен

управлять машиной находясь под

воздействием алкоголя, медицинских и других

препаратов.

При работе на машине оператор несет

ответственность за груз.

- При работе должен отсутствовать риск

падения груза.

Инструкции по эксплуатации

Правила техники безопасности во время работы

165

- Отказывайтесь поднимать груз, если он

явно угрожает безопасности.

- Не превышайте установленную

максимальную грузоподъемность машины.

Принимайте во внимание эффект

изменения расстояния до центра тяжести и

влияние различного навесного

оборудования.

Перед началом работы оператор должен

убедиться, что зеркала и камеры (если

установлены) находятся в хорошем

состоянии, что они чистые и правильно

настроены для получения хорошего обзора.

ВНИМАНИЕ!

Камеры (если установлены) не регулируются на

машине. Убедитесь, что экран камеры

правильно отображается на I-ECU при нажатии

кнопки камеры на клавиатуре.

Оператор должен контролировать рабочую

область машины.

Посторонние люди не должны заходить и

оставаться под поднятым экскаваторным

оборудованием или подвешенными

грузами, кроме тех случаев, когда такое

оборудование или грузы закреплено или

под ними установлена опора.

Посторонние люди не должны заходить и

V1170147

оставаться в опасной зоне, т.е. в круге

радиусом, по крайней мере, 7 м (23 ft) вокруг

самой дальней точки, куда достает

навесное устройство. Тем не менее, в

зависимости от организации рабочей

площадки, оператор может позволить

отдельному лицу находиться в опасной

зоне, при этом оператор должен проявлять

осторожность и будет работать на машине

только, когда такое лицо в рабочей зоне

находится в области обзора или четко

указывает на свое местонахождение.

Не допускайте нахождения в кабине людей

в месте, в котором существует риск падения

объектов (например, камней или палок) или

столкновения с другими машинами. Это

правило не относится к ситуации, когда

кабина имеет достаточную прочность и

защищена от подобных внешних

воздействий.

Инструкции по эксплуатации

166

Правила техники безопасности во время работы

- Убедитесь, что вы знаете ограничения по

несущей способности грунта, на которой

работает машина.

В машине, кроме оператора, может находиться

только инструктор, если в ней предусмотрено

специальное место для инструктора.

ПРЕДУПРЕЖДЕНИЕ

Опасность несчастных случаев со смертельным

исходом!

Использование навесных устройств для

подъема и транспортировки людей может

привести к летальной травме или

раздавливанию.

Никогда не используйте навесные устройства

для этих целей.

В случае аварии

О любых авариях и происшествиях следует

немедленно сообщать руководящим

работами лицам.

Если это возможно, то оставьте машину в том

же положении.

Выполняйте только самые необходимые

действия, чтобы уменьшить последствия

аварии, особенно травмы людей. Избегайте

действий, которые могут осложнить

расследование.

Ожидайте дополнительных инструкций от

лиц, руководящих работами.

Безопасность оператора

Машина должны быть в рабочем состоянии,

т.е. неисправности, которые могут привести к

происшествиям, должны быть устранены.

На операторе должны быть надеты рабочая

спецодежда и каска.

Использование незакрепленных мобильных

телефонов запрещено, так как это может

создать помехи для важных электронных

блоков. Мобильный телефон должен быть

подключен к электрической системе машины

и иметь внешнюю антенну, установленную в

соответствии с инструкциями производителя.

Запускайте двигатель машины только с

сиденья оператора.

Инструкции по эксплуатации

Правила техники безопасности во время работы

167

Держите свои руки в стороне от областей, где

есть риск их прищемить (например, крышек,

двери и окон).

Всегда застегивайте ремень безопасности

поясного или трехточечного типа (если он

установлен).

При входе и выходе из машины используйте

ступеньки и поручни. Опора при этом должна

быть на три точки, т.е. две руки и одна нога или

две ноги и одна рука. Всегда поворачивайтесь

лицом к машине - не прыгайте!

Дверь при работе должна быть закрыта.

Убедитесь, что навесное устройство

правильно подсоединено и зафиксировано.

Возникающая при работе вибрация (тряска)

может быть вредной для оператора. Ее

уменьшает:

- Настройка сиденья и натяжение ремня

безопасности.

- Выбор наиболее ровных поверхностей для

машины (при необходимости поверхность

должна выравниваться).

- Подбор скорости перемещения и работы.

При движении по неровной поверхности не

позволяйте машине наклоняться вбок более,

чем на 10°.

Кабина имеет два аварийных выхода - дверь

и заднее окно.

Всегда наступайте только на поверхности с

защитой от скольжения.

В случае грозы, не пытайтесь входить в

машину либо выходить из нее.

- Если вы находитесь вне машины,

оставайтесь в отдалении, пока гроза не

пройдет.

- Если вы внутри машины, оставайтесь на

своем месте, пока гроза не пройдет. Не

прикасайтесь к приборам, или к чему-либо

металлическому.

При всех видах работ (перемещении, копании,

погрузке, забивании, и.т.д.), размещайте

направляющую звездочку спереди, чтобы не

повредить ходовую часть при неправильно

выполненной операции.

Инструкции по эксплуатации

168

Правила техники безопасности во время работы

Операции на дорогах общего

пользования

Должны использоваться дорожные знаки и

защитные ограждения, необходимость в

которых может возникнуть в зависимости от

скорости движения на дороге, его

интенсивности и других местных условий.

Особое внимание следует уделять при

движении с подвешенным грузом. При

необходимости используйте помощь

сигнальщика.

Вращающийся проблесковый маяк может

использоваться:

- На присоединенном или прицепленном

оборудовании, если оно шире, чем сама

машина.

- Когда машина создает помехи и

представляет опасность для дорожного

движения.

- При работе рядом с шоссе.

Инструкции по эксплуатации

Мероприятия перед началом работы

169

Мероприятия перед началом

работы

УВЕДОМЛЕНИЕ

Следует строго соблюдать правила техники

безопасности и рабочие инструкции

производителя.

Изучите Руководство оператора.

Выполните ежедневное обслуживание,

V1065709

смотрите стр. 282. Убедитесь в том, что при

холодной погоде масла и охлаждающие

жидкости соответствуют внешним условиям, а

смазочное масло предназначено для зимнего

использования.

Очистите / отскоблите окна ото льда.

Очищайте пыль с двигателя, батареи и

радиатора.

Проверьте уровень гидравлической жидкости.

При необходимости - долейте.

Убедитесь в достаточном количестве топлива

в баке.

Убедитесь в отсутствии неисправностей,

утерянных деталей и утечек, которые могут

привести к повреждению машины.

Проверьте включение выключателя батареи.

Убедитесь в отсутствии трещин на раме и

гусеницах.

Убедитесь, что капоты и крышки закрыты.

Убедитесь в том, что огнетушитель полностью

заряжен.

Осмотрите ступени и поручни на предмет

повреждений или утерянных компонентов.

При необходимости, отремонтируйте.

Убедитесь, что поблизости от машины нет

людей.

Настройте сиденье оператора и застегните

ремень безопасности.

Настройте и очистите зеркала.

Проверьте правильность работы рабочего и

других видов освещения.

Перед началом работы необходимо включить

сигнал движения.

Проверьте работоспособность индикаторов

на панели приборов.

Проверьте работу гидрозамка для навесного

устройства (дополнительное оборудование).

Инструкции по эксплуатации

170

Запуск двигателя

ВНИМАНИЕ!

Убедитесь, что рычаг блокировки управления

опущен в нижнее положение "блокировка".

Иначе двигатель не запуститься.

ПРЕДУПРЕЖДЕНИЕ

Опасность несчастных случаев со смертельным

исходом!

Посторонние лица в рабочей зоне возле

машины подвергаются риску раздавливания.

• Удалите всех посторонних людей из рабочей

зоны.

V1129242

• Следите за обстановкой по всем

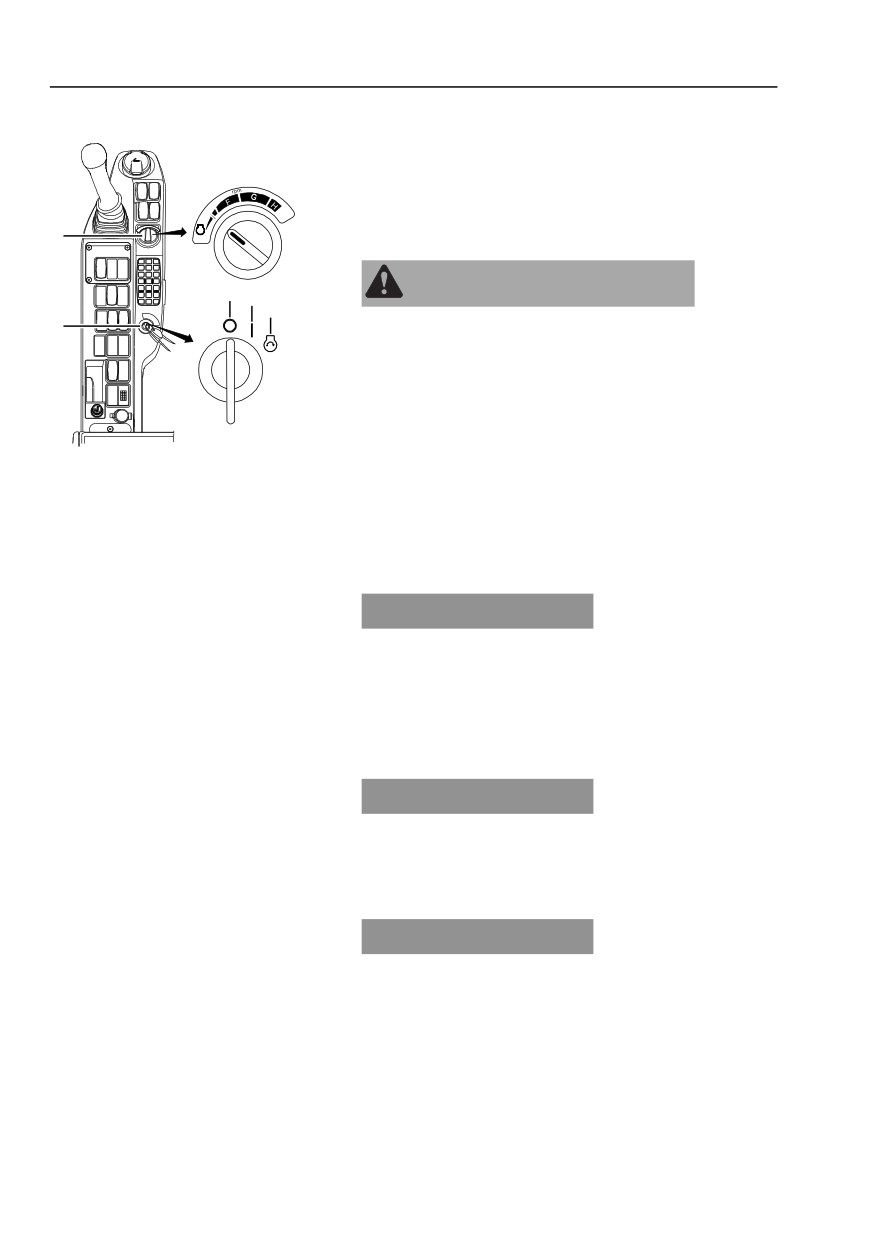

A Переключатель управления

направлениям.

оборотами двигателя

B Выключатель зажигания

• Не прикасайтесь к рычагам управления или

переключателям при запуске.

Положение выключения (0)

• Перед началом работы подайте звуковой

Положение работы

сигнал.

(предварительного подогрева)

(1)

Положение пуска (2)

УВЕДОМЛЕНИЕ

Не удерживайте ключ зажигания в пусковом

положении дольше 20 секунд, так как это может

серьезно повредить систему запуска двигателя.

Если двигатель не запускается, поверните ключ

назад в выключенное положение, подождите

пару минут и повторите попытку.

УВЕДОМЛЕНИЕ

Если двигатель работает странно, издает

необычные звуки или сильно вибрирует, то

следует немедленно повернуть ключ зажигания

в положение остановки.

УВЕДОМЛЕНИЕ

Перед повторным запуском дождитесь полного

выключения электрической системы.

Поверните переключатель оборотов

двигателя (А) в положение медленной

скорости и переместите ключ зажигания в

рабочее положение.

Подайте звуковой сигнал и предупредите

других рабочих и людей, находящихся

поблизости, о том, что вы собираетесь

Инструкции по эксплуатации

172

Запуск двигателя

Запуск двигателя в холодную погоду

Поверните переключатель оборотов

двигателя (А) в положение низких оборотов.

Поверните ключ зажигания в рабочее

V1065729

положение (предпускового подогрева) и

Индикатор предварительного

подождите пока не закончится подогрев. В

подогрева воздуха

это время на индикаторном экране I-ECU

будет показываться символ нагрева.

По окончании предварительного подогрева

подайте звуковой сигнал и предупредите

других рабочих и людей, находящихся

поблизости, о том, что вы собираетесь

запускать машину. Последовательность

запуска смотрите на стр. 53.

Поверните ключ зажигания в пусковое

положение.

Отпустите ключ после запуска двигателя.

Прогрейте машину. Поездите на низкой

скорости с небольшим грузом для прогрева

моторного масла и гидравлической системы.

УВЕДОМЛЕНИЕ

Перед началом работы при температуре ниже

-15 °C (+5 °F) дайте двигателю поработать на

низких оборотах холостого хода в течение 10-15

минут для прогрева двигателя и гидравлической

системы.

Используйте смазочное масло,

рекомендованное для зимнего применения.

Смотрите стр. 341.

В холодное время года заполняйте бак

топливом в конце каждой рабочей смены. Это

уменьшит вероятность образования в баке

конденсата.

Инструкции по эксплуатации

174

Запуск двигателя

Запуск с добавочными батареями

ПРЕДУПРЕЖДЕНИЕ

Риск взрыва.

При подключении полностью заряженной

батареи к разряженной или замерзшей может

произойти взрыв батарей.

Не запускайте от внешнего источника машину с

полностью разряженной или замерзшей

батареей.

При запуске с добавочными батареями

убедитесь, что их напряжение или напряжение

других источников питания равно напряжению

батарей машины. Если для запуска

используется батарея другой машины, то на ней

должен быть выключен двигатель.

УВЕДОМЛЕНИЕ

Не пытайтесь запустить двигатель, когда

зарядное устройство батареи все еще

подключено к сети. Это может привести к

серьезному повреждению электронных блоков

управления.

ВЫКЛЮЧИТЕ выключатель массы

аккумулятора.

Снимите изолирующие колпачки с клемм

батареи машины.

Подсоедините две 12 В батареи следующим

образом:

Присоедините соединительный кабель (+)

дополнительной батареи к клемме (+)

батареи машины.

Присоедините другой соединительный

кабель от клеммы (-) дополнительной

батареи к точке заземления на машине.

УВЕДОМЛЕНИЕ

Не подключайте заземление к тележке машины.

Это может привести к серьезному повреждению

поворотного подшипника.

Инструкции по эксплуатации

Запуск двигателя

175

Подключите батареи к машине, включив

выключатель массы аккумулятора.

Запустите двигатель при помощи

выключателя зажигания в кабине.

Оставьте батареи подключенными на 5-10

минут после запуска двигателя.

Отключите клемму соединительного провода

сначала от шасси машины, а затем другую

клемму - от (-) разъема добавочной батареи.

В последнюю очередь отключите

соединительный провод между (+)

разъемами.

10 Установите защитные колпачки на клеммы

батареи.

Инструкции по эксплуатации

176

Запуск двигателя

Турбокомпрессор

Турбокомпрессор приводится в движение

выхлопными газами, которые проходят через

V1067983

корпус турбины на пути в выхлопную систему.

Турбокомпрессор оборудован перепускной

заслонкой, которая позволяет ограничивать

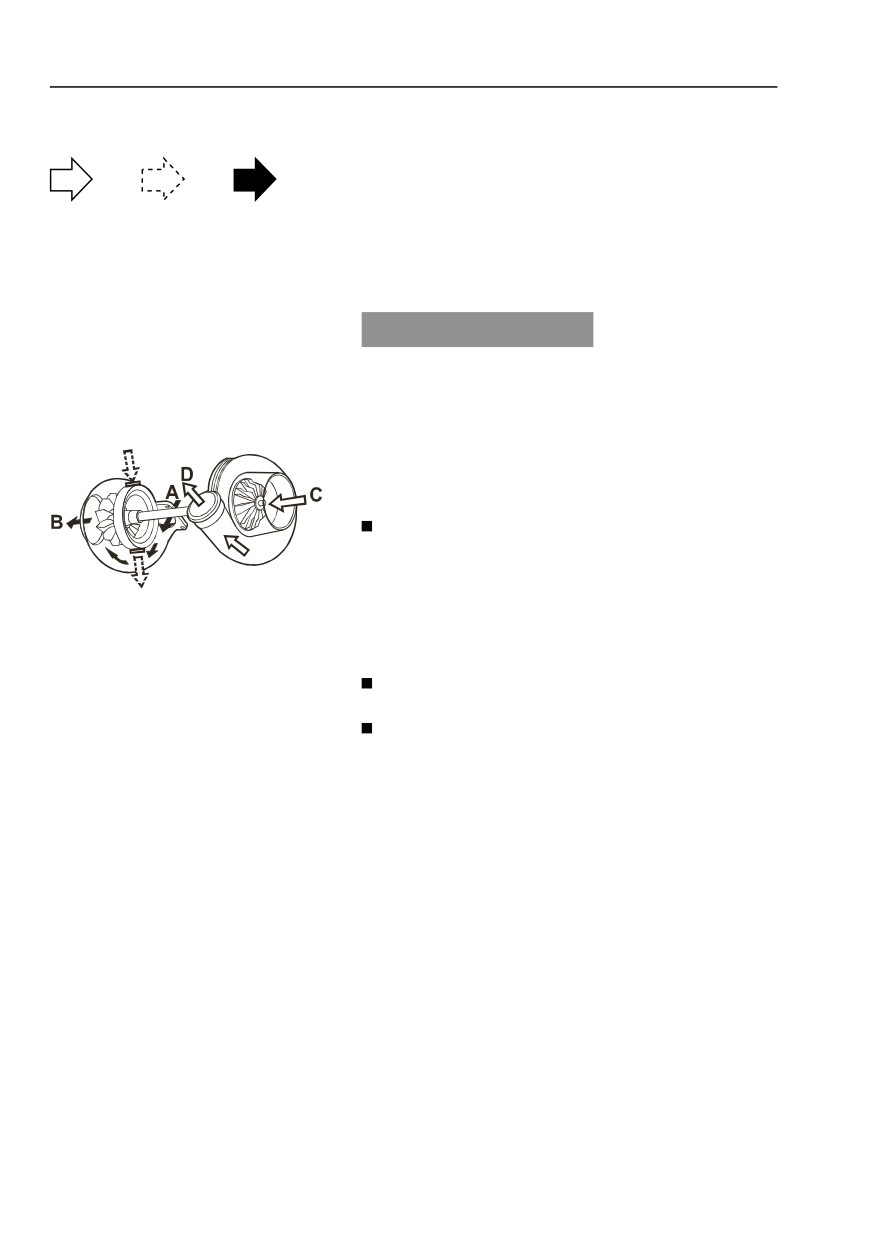

Воздух Смазочное Выпускные

максимальный поток нагнетаемого воздуха.

масло

УВЕДОМЛЕНИЕ

Дайте двигателю поработать на холостых

оборотах, по крайней мере, полминуты после

запуска. Это гарантирует нормальную смазку

турбокомпрессора.

Турбокомпрессор смазывается и охлаждается

через систему смазки двигателя.

Для работы турбокомпрессора важно, чтобы:

Обеспечивалась хорошая смазка и

охлаждение

- Не давайте большие обороты двигателя

V1066000

сразу же после запуска.

A Входной патрубок для выхлопа

- Позволяйте двигателю поработать, по

B В выпускную систему

крайней мере, 2 минуты на малых оборотах

C Воздухоприемник

D Сжатый воздух

холостого хода перед остановкой.

Моторное масло и фильтры заменялись через

установленные интервалы.

Регулярно обслуживался очиститель воздуха,

и не было утечек в системе выхлопа и в

масляных трубопроводах.

Если турбокомпрессор начинает издавать

резкие звуки или начинает вибрировать, то его

следует немедленно починить или заменить.

Работы с турбокомпрессором могут

производить только авторизованные

мастерские дилеров.

Прогрев

При низких температурах гидравлическая

система машины может реагировать медленно.

До достижения системой рабочей температуры

работайте особенно внимательно, иначе

машина может совершать неожиданные

перемещения.

Инструкции по эксплуатации

Прогрев гидравлической системы

177

Прогрев гидравлической

системы

Масло в гидравлической системе машины

используется для работы гидравлических

цилиндров различного оборудования и

гидромоторов хода. При охлаждении вязкость

масла увеличивается.

Поэтому гидравлическое оборудование

машины работает медленнее, чем при

разогретом масле.

Использование гидравлических функций

вблизи положений конца их хода без

предварительного прогрева системы может

вызвать повреждение машины.

ВНИМАНИЕ!

Очень медленно и осторожно работайте с

функциями машины (ход, поворот и навесные

устройства).

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы путем раздавливания.

При низких температурах гидравлическая

система может реагировать с замедлением, что

может привести к неадекватным

перемещениям.

До достижения рабочей температуры

работайте с гидравликой осторожно.

УВЕДОМЛЕНИЕ

Не ускоряйте прогрев масла, ускоренный

прогрев может привести к повреждению

машины.

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

Неожиданное движение навесных устройств

может привести к серьезной травме или смерти

рабочих возле машины.

Вспомогательное оборудование быстро

откликается на перемещение рычагов.

Работайте с органами управления осторожно.

Инструкции по эксплуатации

178

Прогрев гидравлической системы

Запустите двигатель и дайте ему поработать

на низких оборотах холостого хода в течение

5 минут.

Затем увеличьте обороты двигателя прим.

до 1200 об/мин.

Строго придерживайтесь приведенных ниже

инструкций.

Если зеленый индикатор температуры

Hydraulics

гидравлического масла закрывает более 1/5

Oil Temperature

части до положения Hi (высокий уровень), то

переходите к следующим шагам 4 и 5.

Если зеленый индикатор температуры

гидравлического масла закрывает менее 1/5

(1/5)

V1140829

части до положения Hi (высокий уровень), то

Экран температуры гидравлического

слегка поднимите стрелу и поработайте

масла

функциями ковша к себе/от себя в течение

5 минут (выжидайте 2-3 секунды после 1

операции, т.е. ковш к себе или ковш от себя).

Если через 5 минут зеленый индикатор

температуры гидравлического масла не

достиг 1/5 части шкалы, то сверните ковш к

себе и удерживайте рычаг управления в

этом положении в течение 10 секунд до

достижения давления сброса. Отпустите

рычаг управления на 5 секунд и повторите

операцию до тех пор, пока зеленый

индикатор не достигнет 1/5 шкалы.

Поверните ковш от себя с помощью рычага

управления и дайте ему повернуться до

конца хода.

Затем выполните несколько движений

стрелой и рукоятью, поверните надстройку и

проедьте вперед-назад для распределения

прогретого гидравлического масла по всем

гидроцилиндрам и гидромоторам.

Выполняйте эти движения до тех пор, пока

гидравлическая система не достигнет рабочей

температуры или движения не станут

достаточно быстрыми.

Переезд на короткое расстояние

Перемещение машины на короткое расстояние

(например, при погрузке / разгрузке на трейлер)

может быть выполнено без полного

прогревания. Эта операция должна

проводиться очень внимательно. В этих

условиях обороты двигателя не должны

превышать 1200 об/мин, переключатель

Инструкции по эксплуатации

180

Управление

УВЕДОМЛЕНИЕ

Чтобы не ухудшать смазку двигателя, машина

не должна наклоняться более чем на 35

градусов в любом направлении. Кроме этого, на

таком уклоне будет неудобно работать, так как

машина может стать неустойчивой и

несбалансированной под нагрузкой.

ВНИМАНИЕ!

Не отжимайте гусеницу более чем на 35

градусов с помощью навесного устройства - это

может вызвать повреждение противовеса.

ВНИМАНИЕ!

Если машина оборудована системой

предупреждения о движении, то

предупреждающий сигнал будет звучать при

нажатии на рычаги или педали.

Дополнительную рабочую информацию см. на

стр. 109.

Инструкции по эксплуатации

Остановка

181

Остановка

Выберите максимально ровное место для

стоянки машины.

Опустите навесное устройство на землю.

Дайте двигателю поработать на малых

оборотах холостого хода в течение примерно

2 минут перед остановкой. Если этого не

сделать, то смазка турбокомпрессора может

оказаться недостаточной, что сократит срок

его службы и может привести к заклиниванию

подшипников.

Поверните выключатель зажигания в

положение остановки.

Переместите рычаг блокировки управления

вниз для надежного отключения

гидравлической системы.

Если машина должна быть оставлена на

длительное время, то отключите

выключатель батареи.

Помните, что риск кражи можно сократить, если

принять следующие меры:

- Вынуть выключатель зажигания, если машина

оставляется без присмотра.

- Закрыть двери и крышки после работы.

- Отключить питание выключателем батареи и

вынуть ключ выключателя батареи.

- Оставлять машину на стоянку в тех местах,

где минимизирован риск кражи или

повреждения.

- Забрать из кабины все ценные вещи,

например, мобильный телефон, компьютер,

радио и сумки.

- Привязать машину цепью.

Гравировка номера PIN или номера

государственной лицензионной пластины на

окнах машины облегчает идентификацию

машины в случае кражи.

Volvo EC750D гусеничный экскаватор. Руководство оператора (2018 год) - часть 6
