Панели приборов
92
Блок дисплея

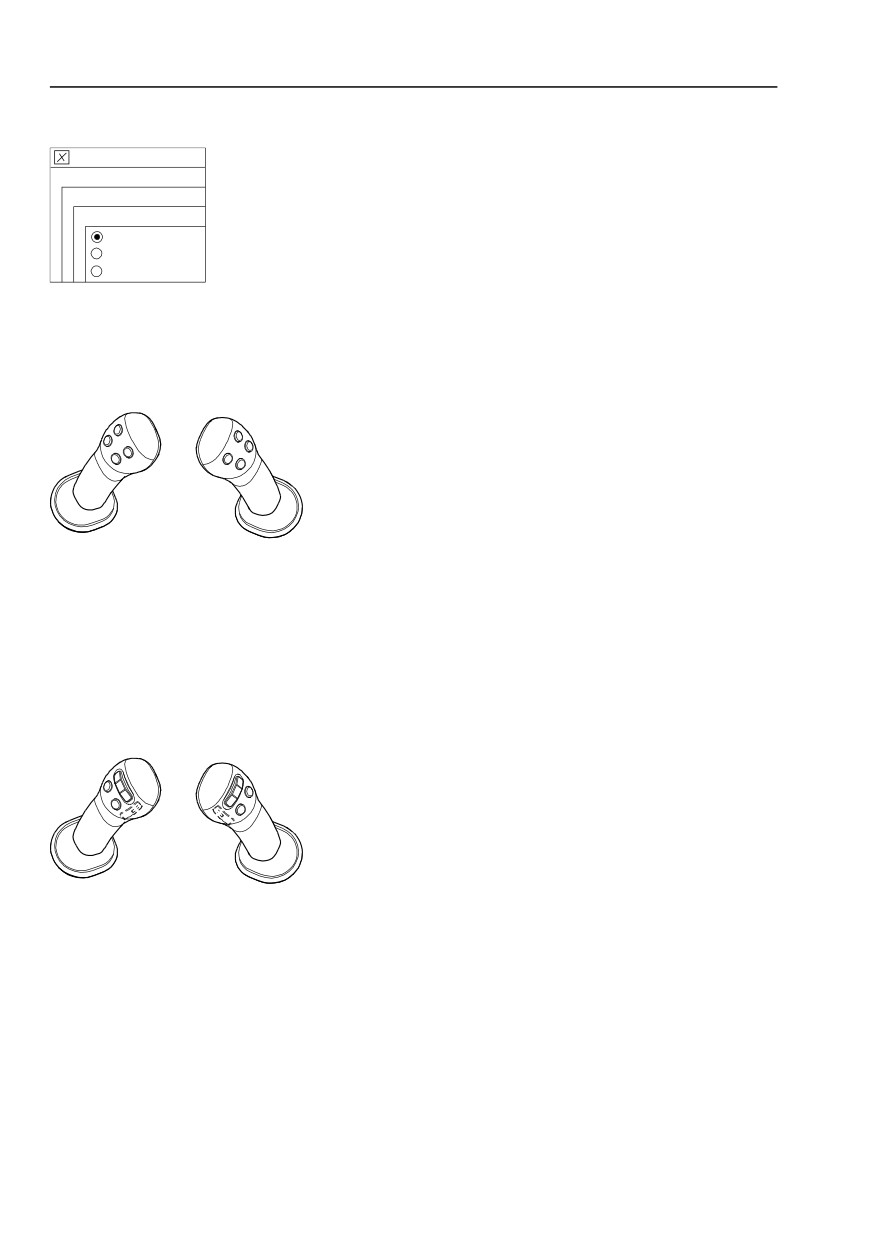

Типы управления работой Х1 и Х3
Setup
- Toggle (Переключатель)
X1 work tool
- Push (Кнопка)
New
- Proportional (Пропорциональный)
Control
Toggle
Если машины оборудована "пропорциональным
Push
управлением" для Х1 или Х3, то пользователь
Proportional
может установить один из этих 3 типов. В
V1065551
противном случае можно установить только 2
Типы управления работой Х1 и Х3
типа: "Переключатель" или "Кнопка". Для
получения подробной информации об
установке рычагов по выбору смотрите стр.
109.

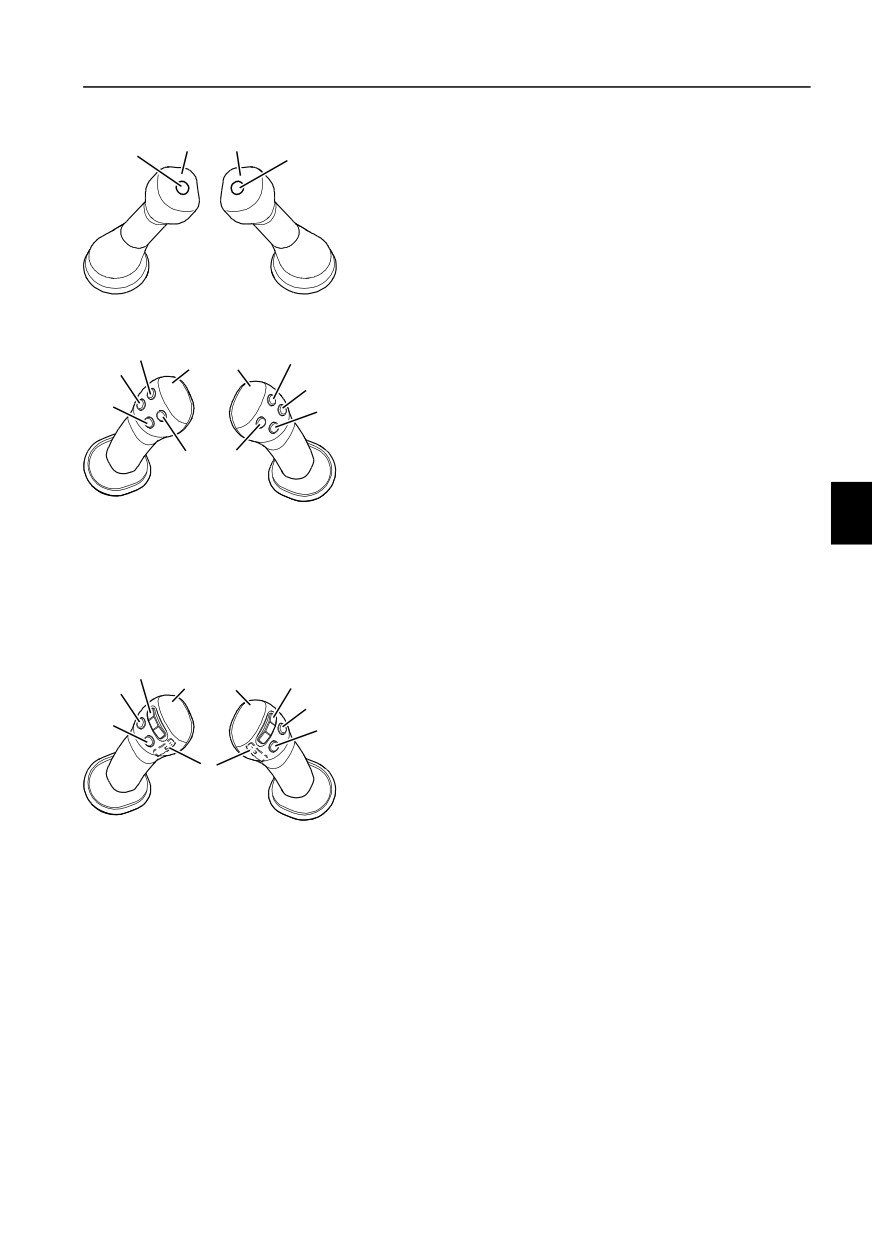

Управление с использованием кнопочного
выключателя на рычаге управления
1
Тип "Переключатель" на I-ECU
Силовой привод для Х1 или Х3 активируется
нажатием на кнопочный выключатель на
рычаге управления и остается активным
V1065552
даже при отпускании кнопки. Силовой привод
Рычаг управления с кнопками
дезактивируется при повторном нажатии на
эту же кнопку или на кнопку
противоположного направления.
2
Тип "Кнопка" на I-ECU
Силовой привод для Х1 или Х3 активируется
при нажатии на кнопочный выключатель
(положение включено). Устройство
дезактивируется при отпускании кнопки.
Управление с использованием
пропорционального переключателя на рычаге
управления
1
Тип "Кнопка" и "Переключатель" на I-ECU
Работа с этими рычагами управления с
пропорциональным переключателем похожа
V1065553
на работу с кнопками, за исключением того,
Рычаг управления с
что для включения силового привода
пропорциональным переключателем
необходимо определенное перемещение
пропорционального переключателя.
В кнопочном режиме силовой привод будет
активизироваться перемещением
пропорционального переключателя в каком-
либо направлении. Выключение устройства
производится перемещением
переключателя в любом направлении.
2
Тип "Пропорциональный" на I-ECU
Панели приборов
Блок дисплея
93
Силовой привод Х1 или Х3 активируется
пропорционально перемещению
переключателя.
Панели приборов
94

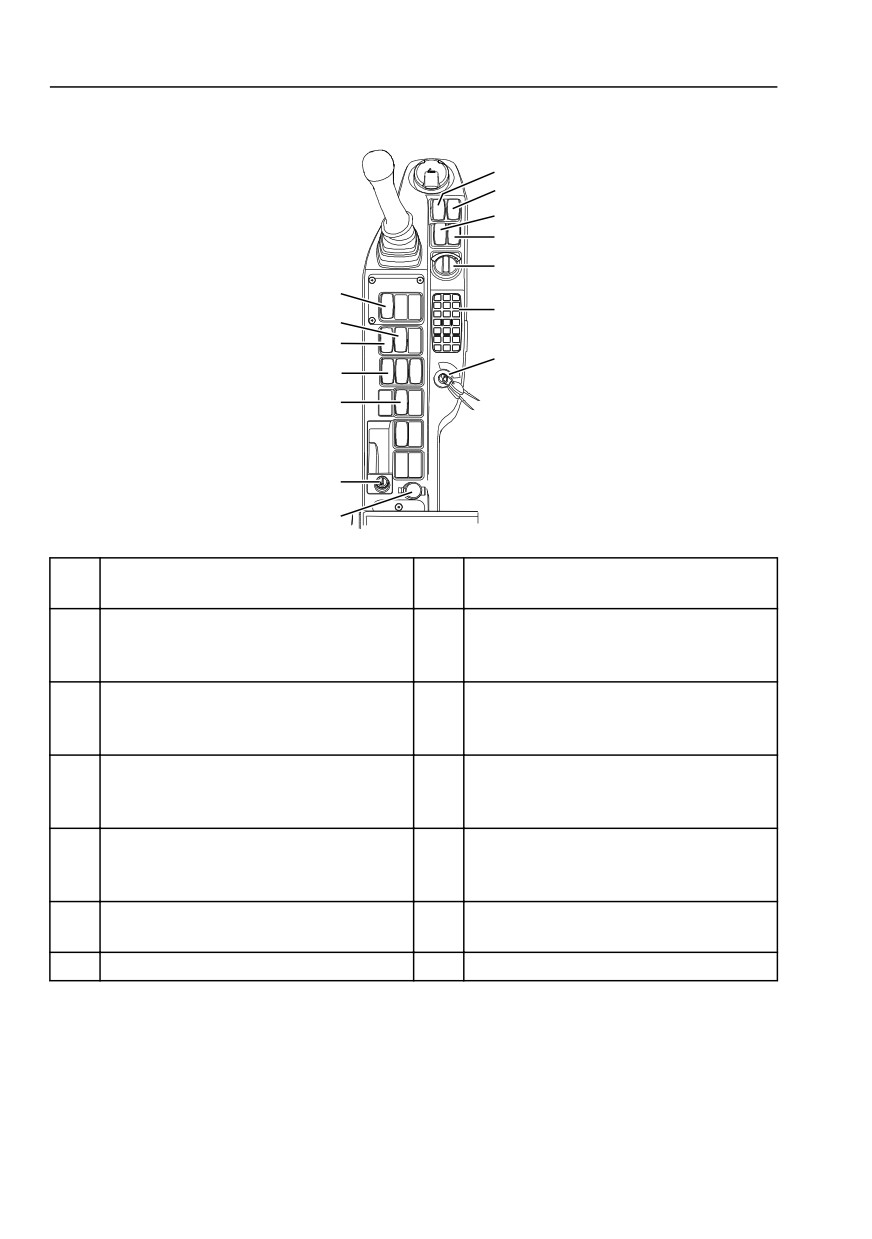

Правая приборная панель
Правая приборная панель
1
2
3
4
5
8
6
9
10
7
11
12
13
14
V1183991
1
Выключатель верхнего
8
Переключатель дорожной
стеклоочистителя
скорости
2
Выключатель гидрозамка
9
Переключатель рабочего
навесного устройства, правый
освещения
(дополнительное оборудование)
3
Выключатель нижнего
10
Выключатель дополнительного
стеклоочистителя
рабочего освещения
(дополнительное оборудование)
(дополнительное оборудование)
4
Выключатель стеклоомывателя
11
Выключатель автоматической
смазки (дополнительное
оборудование)
5
Переключатель оборотов
12
Выключатель проблескового
двигателя / рабочего режима
маяка (дополнительное
оборудование)
6
Клавиатура
13
Прикуриватель (дополнительное
оборудование)

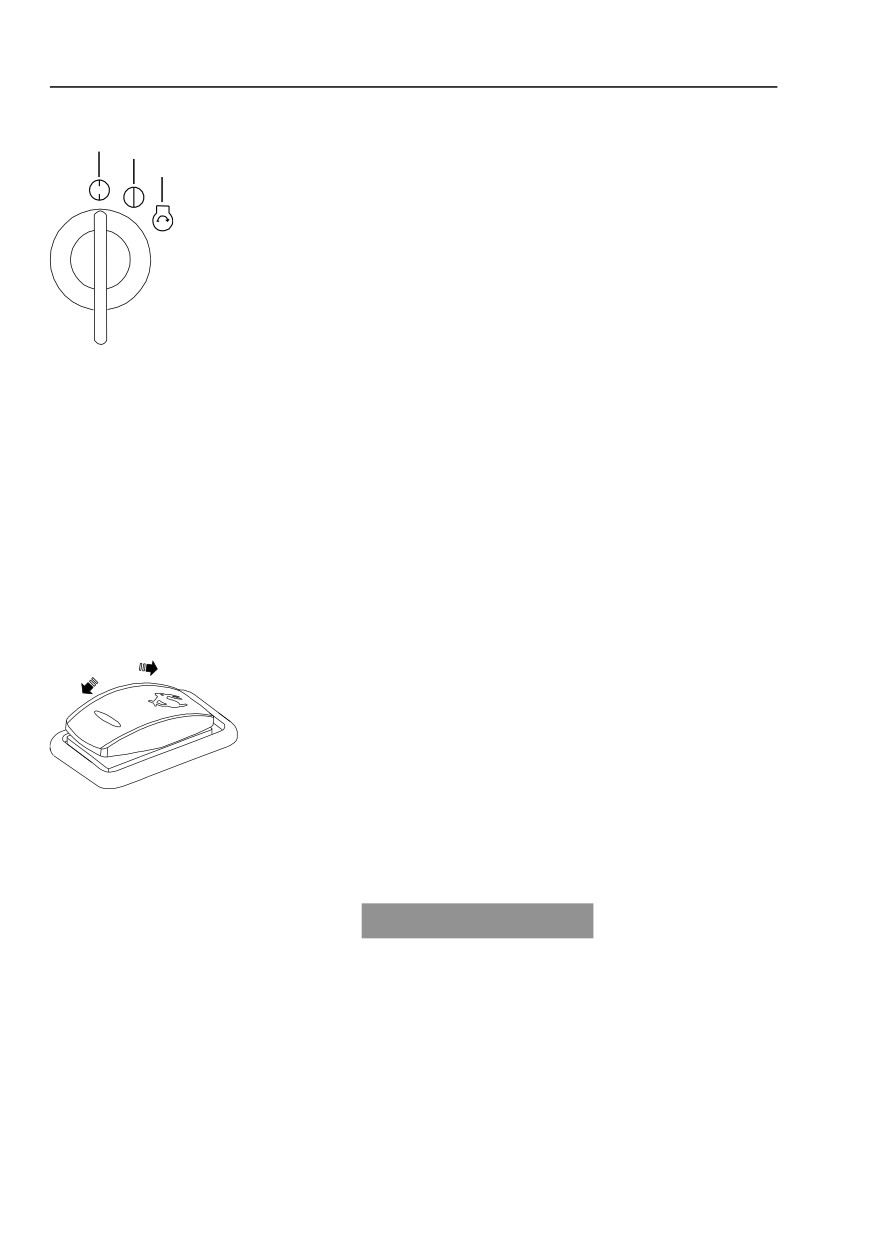

7
Выключатель зажигания
14
Силовая розетка
Панели приборов
Правая приборная панель
95
1
2
1

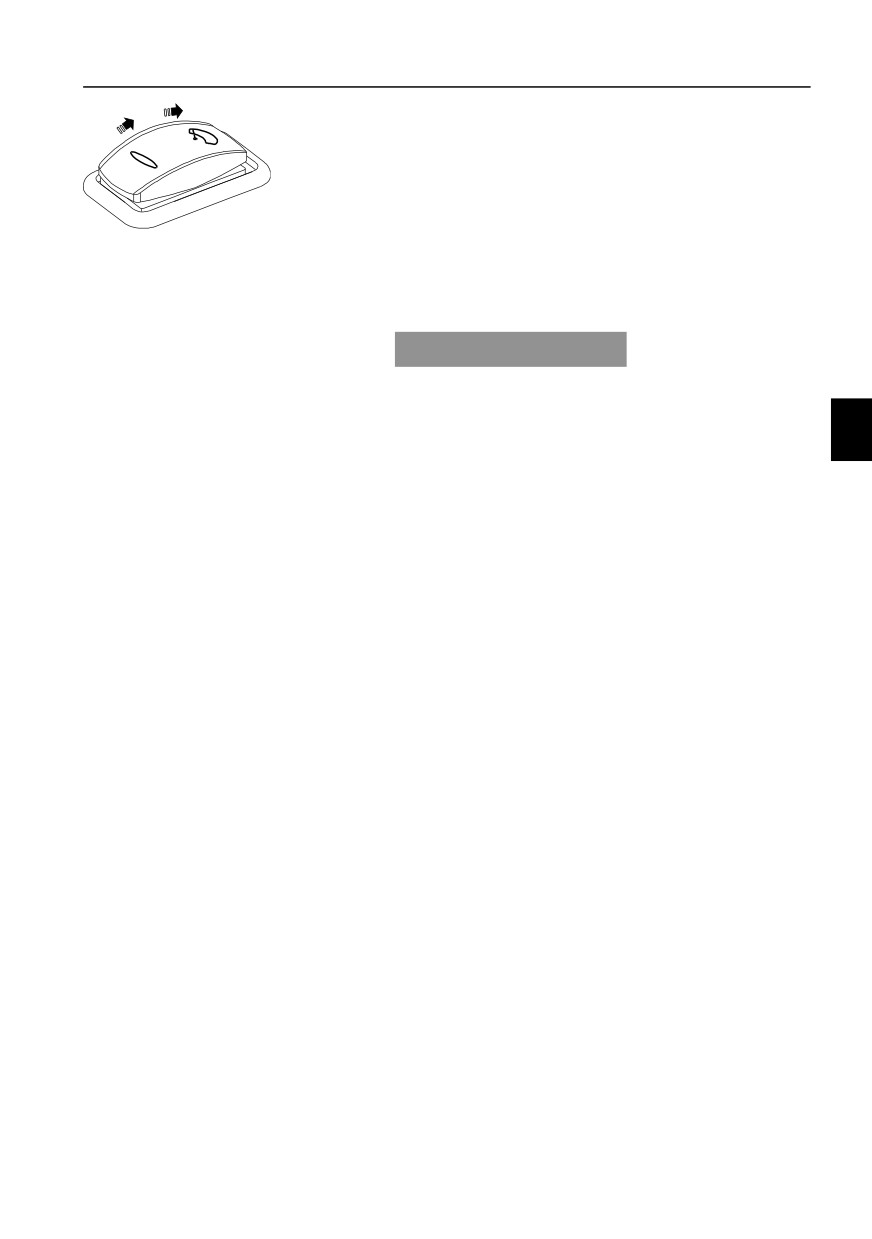

Выключатель верхнего
0
стеклоочистителя
Положени Верхний стеклоочиститель
е0
ВЫКЛЮЧЕН
V1065615
Положени
Верхний стеклоочиститель
е1
ВКЛЮЧЕН прерывисто
Положени
Верхний стеклоочиститель
е2
ВКЛЮЧЕН постоянно
УВЕДОМЛЕНИЕ
Не поднимайте лобовое стекло во время работы
стеклоочистителя лобового стекла.
Панели приборов
96
Правая приборная панель
A
2

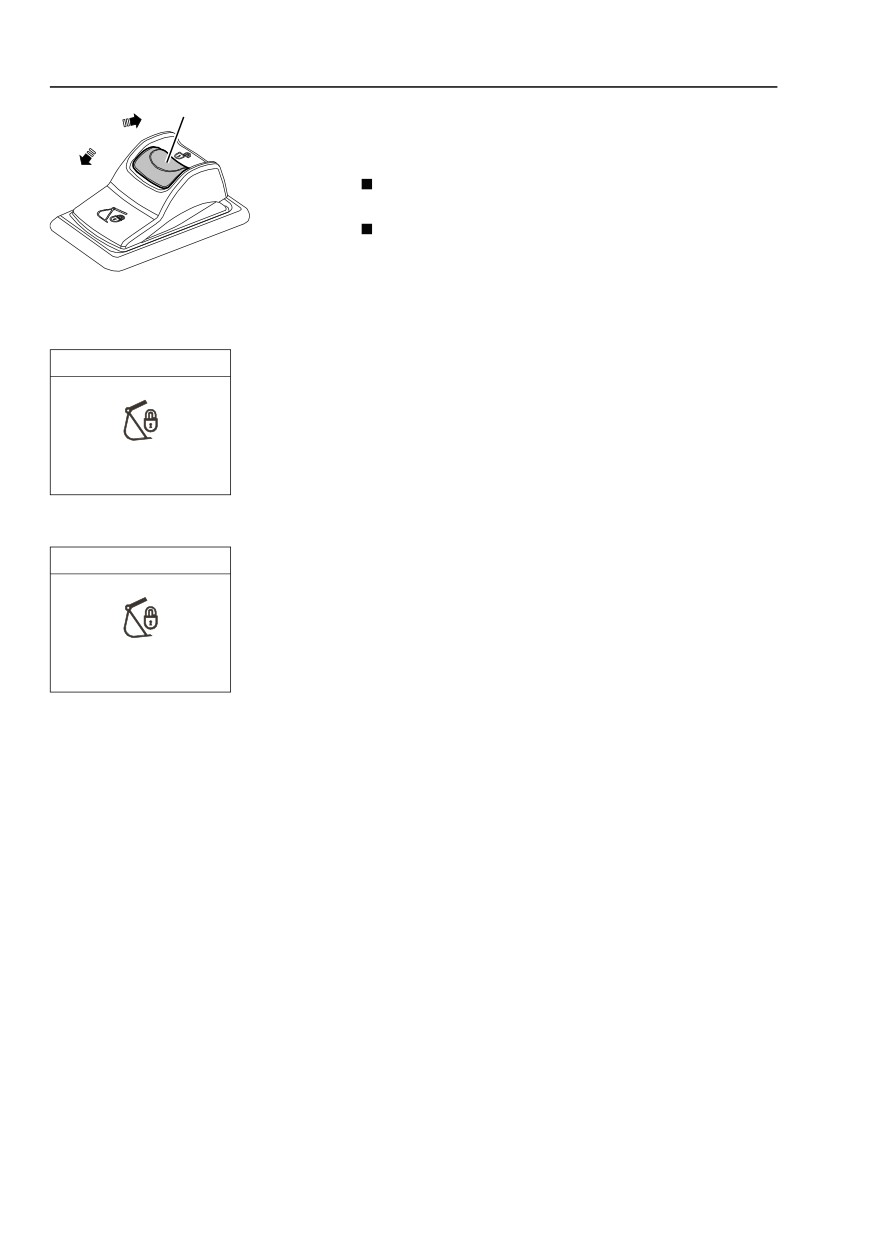

Выключатель гидрозамка навесного
1
устройства, правый (дополнительное
оборудование)
0
Положение 0: гидрозамок навесного
оборудования, управление замком
Положение 1: гидрозамок навесного
оборудования, управление инициализацией
V1134968
Нажмите вниз на красный фиксатор (А), а затем
A Замок
переместите переключатель в положение (1)
для инициации гидрозамка.
Когда гидрозамок инициирован, звучит зуммер
Check
и на I-ECU появляется запрос подтверждения с
индикатором.
ВНИМАНИЕ!
Для раскрывания гидрозамка необходимо
Unlock Q/ coupler
нажать на переключатель гидрозамка на левой
V1191370
приборной панели. Операция описана на стр.
Разблокировка гидрозамка
41.
После установки оборудования в гидрозамок,
Check
переместите переключатель в положение (0)
для его закрывания. Когда гидрозамок
находится в положении (0), звучит зуммер и на
I-ECU появляется запрос подтверждения с
Confirm Q/ coupler
индикатором.
V1191369
ВНИМАНИЕ!
Подтверждает закрывание
Для подтверждения блокировки гидрозамка
гидрозамка
необходимо нажать на переключатель
гидрозамка на левой приборной панели.
Операция описана на стр. 41.
Панели приборов
Правая приборная панель
97
3

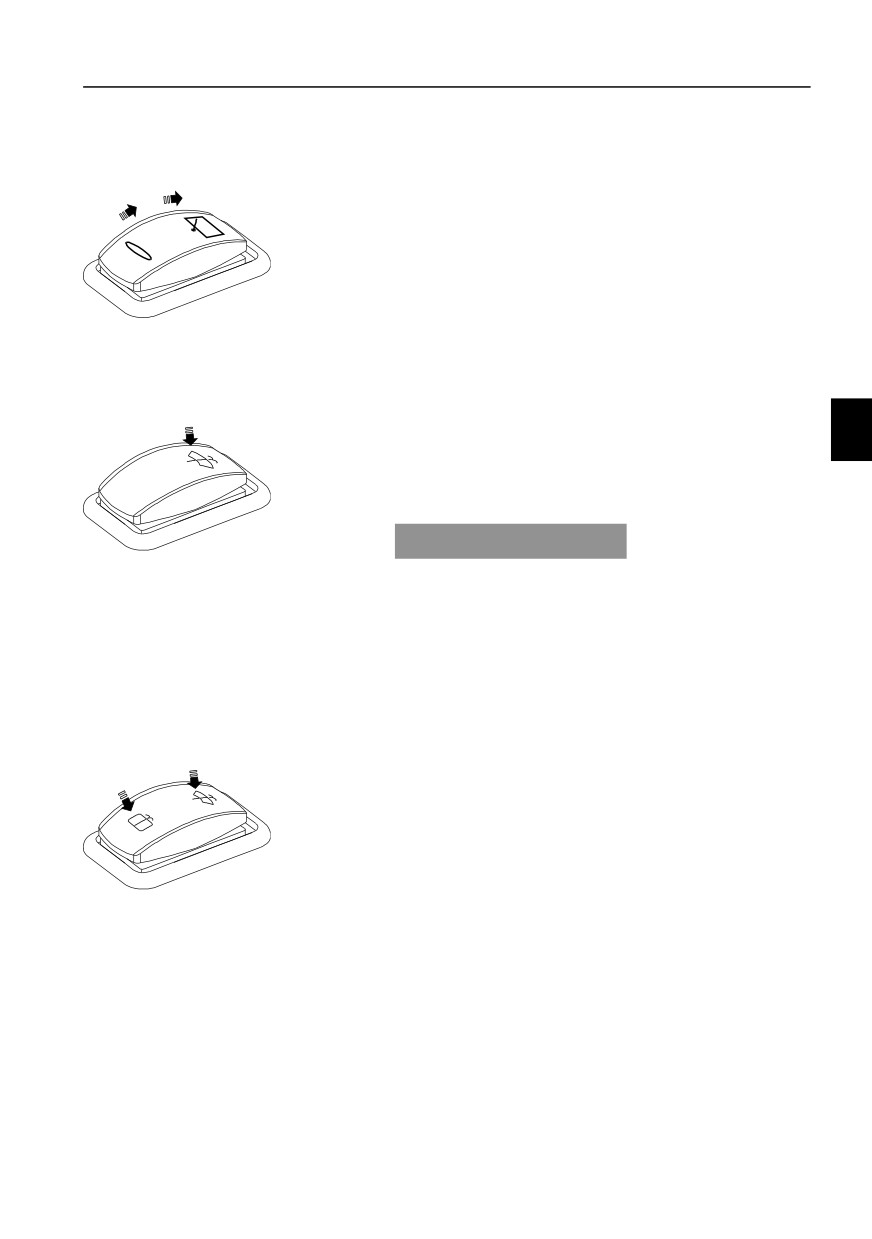

Выключатель нижнего
стеклоочистителя (дополнительное
оборудование)
2
Положени Нижний стеклоочиститель
1
е0
ВЫКЛЮЧЕН
0
Положени
Нижний стеклоочиститель
е1
ВКЛЮЧЕН периодически
Положени
Нижний стеклоочиститель
V1065617
е2
ВКЛЮЧЕН постоянно
4
Выключатель стеклоомывателя
(только верхний)
1
Нажат вниз 1
Стеклоомыватель верхнего
стекла ВКЛЮЧЕН
Переключатель возвращается в исходное
положение автоматически.
V1065618
УВЕДОМЛЕНИЕ
Не удерживайте переключатель
стеклоомывателя дольше 20 секунд. Не
используйте стеклоомыватель при пустом бачке
для жидкости.
Выключатель стеклоомывателя для
нижнего стеклоочистителя
(дополнительное оборудование)
1
Нажат вниз 1
Стеклоомыватель верхнего и
2
нижнего стекла ВКЛЮЧЕН
Нажат вниз 2
Стеклоомыватель нижнего
стекла ВКЛЮЧЕН
Переключатель возвращается в исходное
V1065619
положение автоматически.
Панели приборов
98
Правая приборная панель

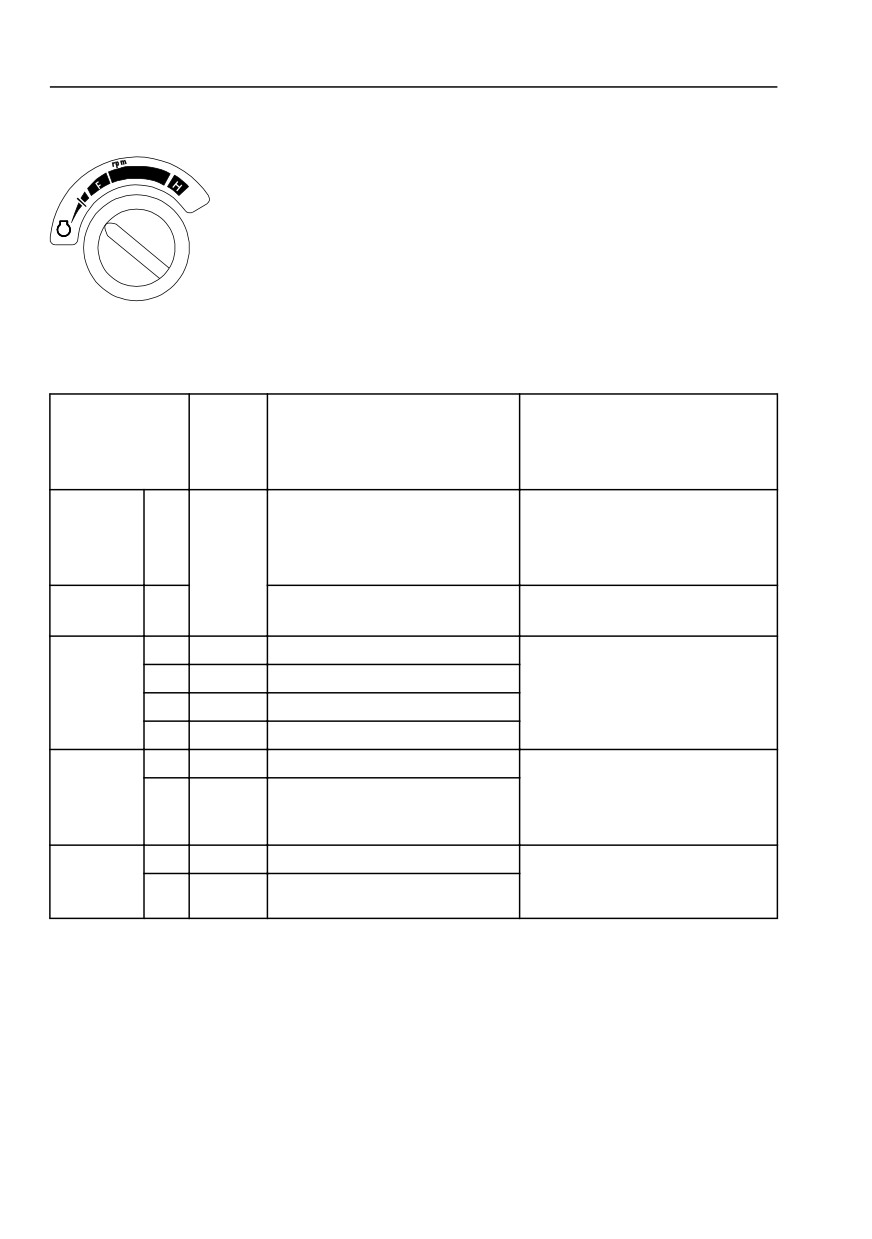

5
Переключатель оборотов двигателя /
рабочего режима
При помощи этого переключателя можно
G
установить девять (десять при использовании
режима Р) различных положений дроссельной
заслонки. При повороте этого переключателя
обороты двигателя будут ступенчато
изменяться. В соответствии с выбранными
V1106883
оборотами будет автоматически
устанавливаться рабочий режим, который будет
показываться на главном экране передней
панели приборов.
Шаг
Обороты двигателя (±40 об/
перекл
Режим
мин) (без нагрузки/с
Примечания
ючател
нагрузкой)
я
Применяется для
Макс.
максимальной
мощност
Р
1900 / 1800 и выше
производительности при
ь
9
жестком копании и проходке
Для умеренно тяжелых
Тяжелая
H
1800 / 1700 и выше
работ
G1
8
1700 / 1600 и выше
G2
7
1600 / 1500 и выше
Экономичная работа при
Общие
G3
6
1500 / 1400 и выше
выполнении общих задач
G4
5
1400 / 1300 и выше
F1
4
1300 / 1200 и выше
Для получения
максимальной подъемной
Точный
F2
3
1200 / 1100 и выше
мощности и плавного
управления
I1
2
1000 / -
Для низких оборотов
Холостой
холостого хода, прогрева и
ход
I2
1
800 / -
очень точных операций
Панели приборов
Правая приборная панель
99
6

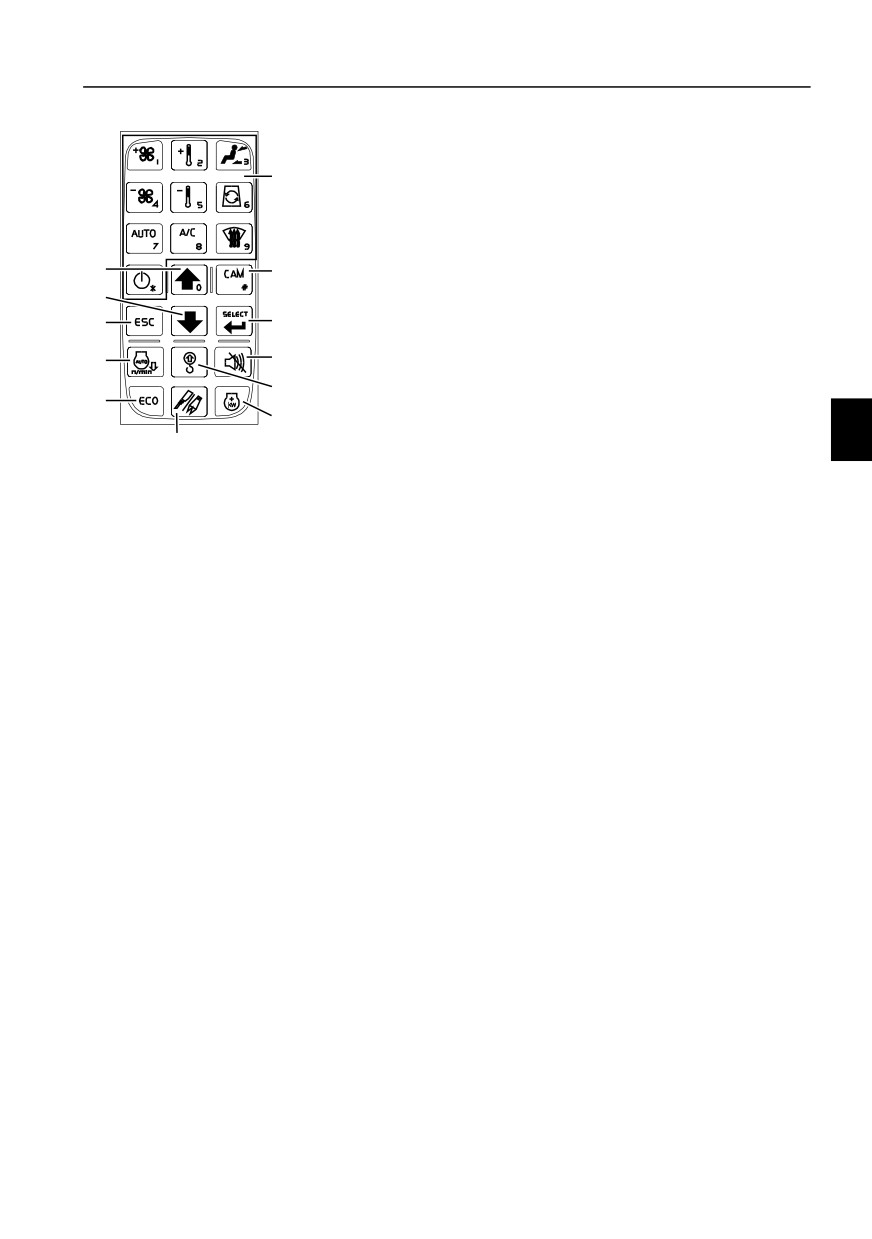

Клавиатура
1) Кнопки управления НВКВ
Кнопки управления НВКВ используются для
1
управления этой системой. Смотрите стр. 131.
2) Кнопка камеры (если установлена)
Данная кнопка используется для управления
7
2
экраном камеры в I-ECU.
8
- Короткое нажатие на кнопке камеры
9
3
отображает вид с камеры. Подробная
информация по управлению камерой
6
4
приведена на стр. Система визуального
5
контроля.
11
12
3) Кнопка выбора
10
V1163550
Эта кнопка используется для подтверждения
1
Кнопки управления НВКВ
выбора пользователя и установки параметров.
2
Кнопка камеры
4) Кнопка выключения предупреждения о
3
Кнопка выбора
4
Кнопка выключения
движении
предупреждения о движении
Кнопка выключения сигнала о движении
5
Кнопка предупреждения о
используется для включения и выключения
перегрузке
6
Кнопка автомата холостого хода
функции блока V-ECU - "Сигнал движения".
7
Кнопка со стрелкой вверх
Функция "Сигнал движения" активируется при
8
Кнопка со стрелкой вниз
включении зажигания.
9
Кнопка ESC
5) Кнопка предупреждения о перегрузке
10 Кнопка молота / ножниц
11 Кнопка ЕСО
Кнопка предупреждения о перегрузке
12 Кнопка режима максимальной
активирует или дезактивирует функцию
мощности
"Предупреждение о перегрузке". При
включенном положении этой кнопки и
обнаружении "сигнала о перегрузке" на экран
будет выводиться соответствующий символ и
будет звучать сигнал.
- Первый случай перегрузки: появляется
всплывающее сообщение и звучит
предупреждающий сигнал. На индикаторном
экране также выводится предупреждающий
символ. Всплывающее сообщение исчезнет
только после нажатия на кнопку ESC.
- Когда событие происходит повторно:
выводится предупреждающий символ и
звучит предупреждающий сигнал. При
уменьшении нагрузки сигнал и символ
исчезают.
Панели приборов
100
Правая приборная панель
6) Кнопка автомата холостого хода
Кнопка автомата холостого хода активирует эту
функцию блока V-ECU.
С целью экономии топлива обороты двигателя
будут автоматически понижаться до холостых
при отсутствии операций с рычагами
управления, рычагами движения (педалями)
или с переключателем управления оборотами
двигателя в течение 5 секунд. При выполнении
действий с вышеперечисленными органами
управления обороты двигателя вернуться к
значению, установленному переключателем
управления оборотами двигателя.
7) Кнопка со стрелкой вверх
Эта кнопка используется для перемещения по
пунктам меню и изменения значений сегментов
экрана.
8) Кнопка со стрелкой вниз
Эта кнопка используется для перемещения по
пунктам меню и изменения значений сегментов
экрана.
9) Кнопка ESC
Эта кнопка используется для возврата к
предыдущему экрану или для выхода без
сохранения.
Кнопка ESC также используется для
выключения предупреждающих ламп и
сигналов.
10) Кнопка молота / ножниц
Эта кнопка используется для активации
гидромолота/ножниц.
Панели приборов
Правая приборная панель
101
Перед работой с перечисленными ниже
функциями кнопка гидромолота/ножниц должна
быть активирована.
ВНИМАНИЕ!
Эта инструкция может изменяться в
зависимости от типа рычага управления. Для
получения дополнительной информации о
рычагах управления, смотрите стр. 109.
ВНИМАНИЕ!
Выберите инструмент Х1 на I-ECU. Смотрите
стр. 53.
ВНИМАНИЕ!
Если педаль предназначена для включения Х1
(молота/ножниц).
Педаль должна быть настроена для
использования молота или ножниц. Подробную
информацию смотрите стр. 109.
Панели приборов
102
Правая приборная панель

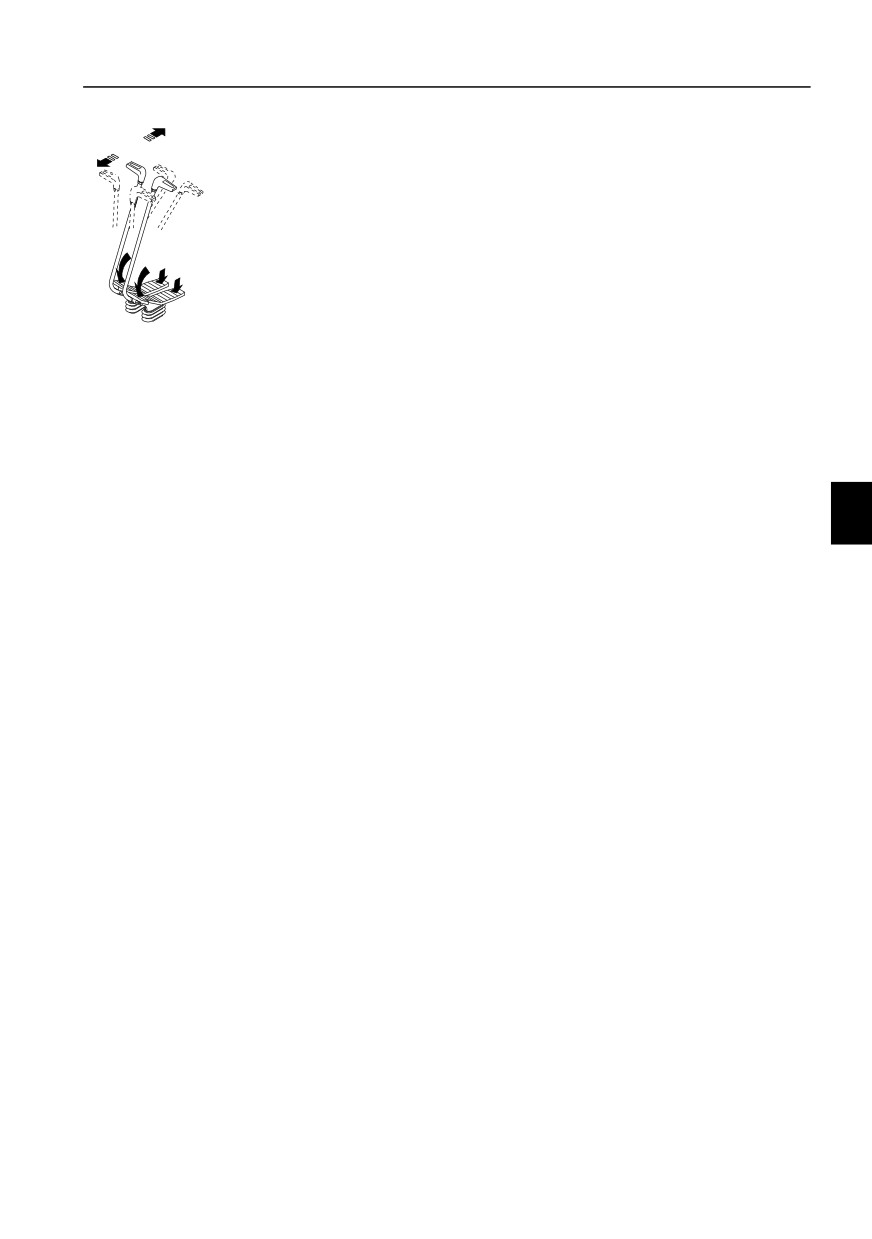

A
1
Режим молота
Если педаль нажата вперед (А), то Х1 будет
работать.
D
Если нажата кнопка (С), то Х1 будет
C
работать.
B
2
Режим ножниц
Если педаль нажата вперед (А) или назад (В),
то Х1 будет работать.
Если установлено управление Х1 (молот /
ножницы) с 1-м переключателем
1
Режим молота
V1065628
Если нажата кнопка, то Х1 будет работать.
2
Режим ножниц
Система Х1 не будет работать.
Если установлено управление Х1 (молот /
ножницы) с 2-мя переключателями
1
Режим молота
Если нажата кнопка (С), то Х1 будет
работать.
Если нажата кнопка (D), то Х1 не будет
работать.
2
Режим ножниц
Если нажаты кнопки (С) и (D), то Х1 будет
работать.

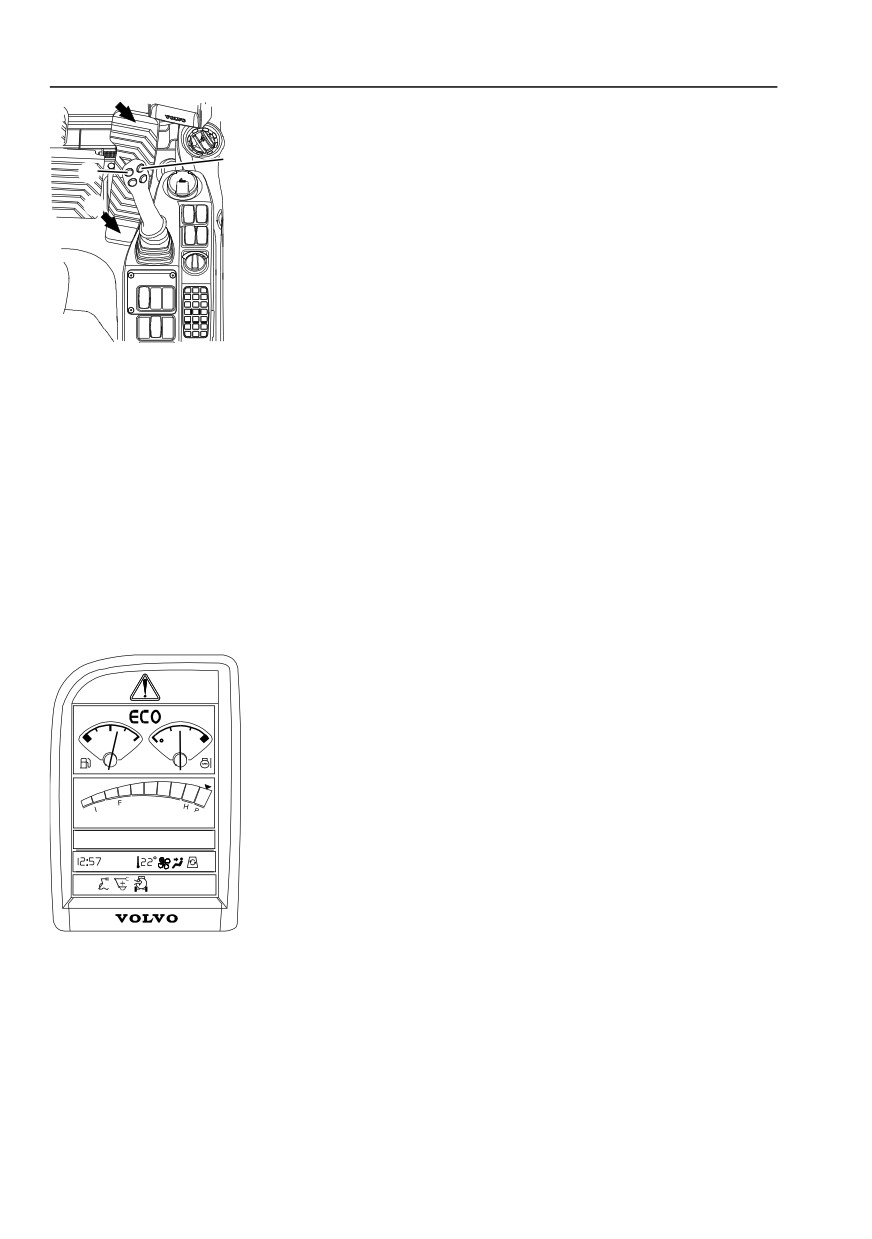

11) Кнопка ЕСО
Функция ЕСО - это режим экономии топлива во
время работы машины.
F
C
При нажатии на кнопку ЕСО на клавиатуре
система контроля подачи топлива работает в
режиме экономии. При этом кнопка будет
G
загораться, а на I-ECU - появляться символ
1800 rpm
ЕСО. Для отключения функции снова нажмите
FLOW 240L
CLIMATE
кнопку, что приведет к отключению подсветки
AUTO
AC
кнопки и исчезновению символа с I-ECU.
ВНИМАНИЕ!
Режим ЕСО всегда автоматически активируется
V1106884
при включении зажигания.
ВНИМАНИЕ!
Этот режим доступен только в режимах P, H, G1,
G2, G3 и G4 переключателя оборотов / рабочего
режима.
12) Кнопка режима максимальной мощности
(дополнительное оборудование)
При установке переключателя управления
оборотами двигателя в положение 9,
Нормальные условия = режим Н
Панели приборов
Правая приборная панель
103
Нажатие на кнопку = режим Р
Если машина не работает в режиме Р более,
чем 5 секунд при активированном селекторном
переключателе автоматического холостого
хода, то обороты двигателя автоматически
уменьшаться до холостых. Как только машина
начнет выполнять какие-либо операции, режим
Р будет включен снова. Режиме Р становится
режимом Н при повороте переключателя
управления оборотами двигателя из положения
9вследующееположение.
Панели приборов
104
Правая приборная панель
7
Выключатель зажигания
0
Выключатель зажигания имеет три положения.
1
2
Перед запуском двигателя не забудьте
включить батарею.
Положение остановки (0)
Для остановки двигателя поверните ключ в
положение 0.
Положение работы (1) (предварительного
подогрева)
V1096081
Машина оборудована автоматической
Положение остановки (0)
системой предпускового подогрева двигателя.
Положение работы
При повороте выключателя зажигания в
(предварительного подогрева)
положение 1 включается электронная система
(1)
машины вместе с системой автоматического
Положение пуска (2)
предпускового подогрева.
Положение пуска (2)
При повороте выключателя в положение 2
включается стартер двигателя при условии
включения батареи. Стартер не включится, если
рычаг блокировки управления находится в
разблокированном (верхнем) положении.
Подробную информацию относительно рычага
блокировки управления смотрите стр. 121.
1
8
Переключатель дорожной скорости
0
Положени Передвижение только на
е0
МЕДЛЕННОЙ скорости
Положени
Передвижение только на
V1065624
е1
МЕДЛЕННОЙ или БЫСТРОЙ
скорости с автоматическим
переключением в зависимости от
дорожных условий
УВЕДОМЛЕНИЕ
Остановите машину перед выбором другой
дорожной скорости. Низкая скорость может
выбираться на уклонах, на мягкой почве, в
ограниченных местах или при погрузке/выгрузке
машины с автомобиля-транспортировщика.
Панели приборов
Правая приборная панель
105

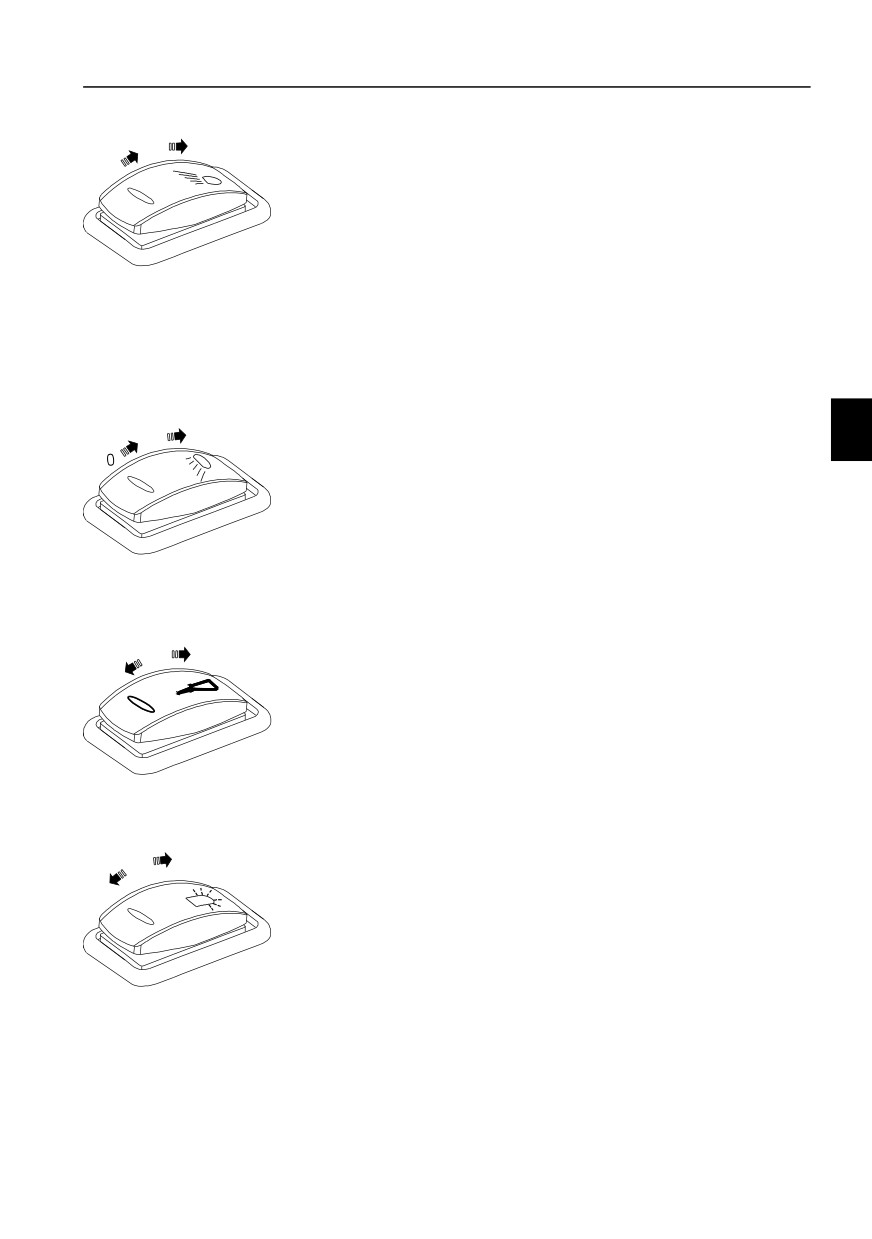

9
Переключатель рабочего освещения
1
2
Положени Рабочее освещение ВЫКЛ
0
е0
Положени ВКЛЮЧЕНЫ лампы панели
е1
приборов и рабочее освещение
деки.
V1065625
Положени Включена подсветка стрелы,
е2
рабочее освещение панели
приборов и надстройки.
10
Выключатель дополнительного
рабочего освещения (дополнительное
оборудование)
1
2
Положени Дополнительное рабочее
е0
освещение ВЫКЛ
Положени
Дополнительное рабочее
е1
освещение ВКЛЮЧЕНО (передняя
часть кабины)
V1065626
Положени Дополнительное рабочее
е2
освещение ВКЛ
(передняя и задняя сторона
кабины и противовес)
1
11
Выключатель автоматической смазки
0
(дополнительное оборудование)
Положени ВЫКЛ.
е0
V1066086
Положени ВКЛ.
е1
Дополнительную информацию см. на стр. 296.
1
12
Выключатель проблескового маяка
(дополнительное оборудование)
0
Этот переключатель используется для
включения проблескового маяка при повороте.
V1065629
Положени Проблесковый маяк ВЫКЛЮЧЕН
е0
Положени Проблесковый маяк ВКЛЮЧЕН
е1
Панели приборов
106
Правая приборная панель

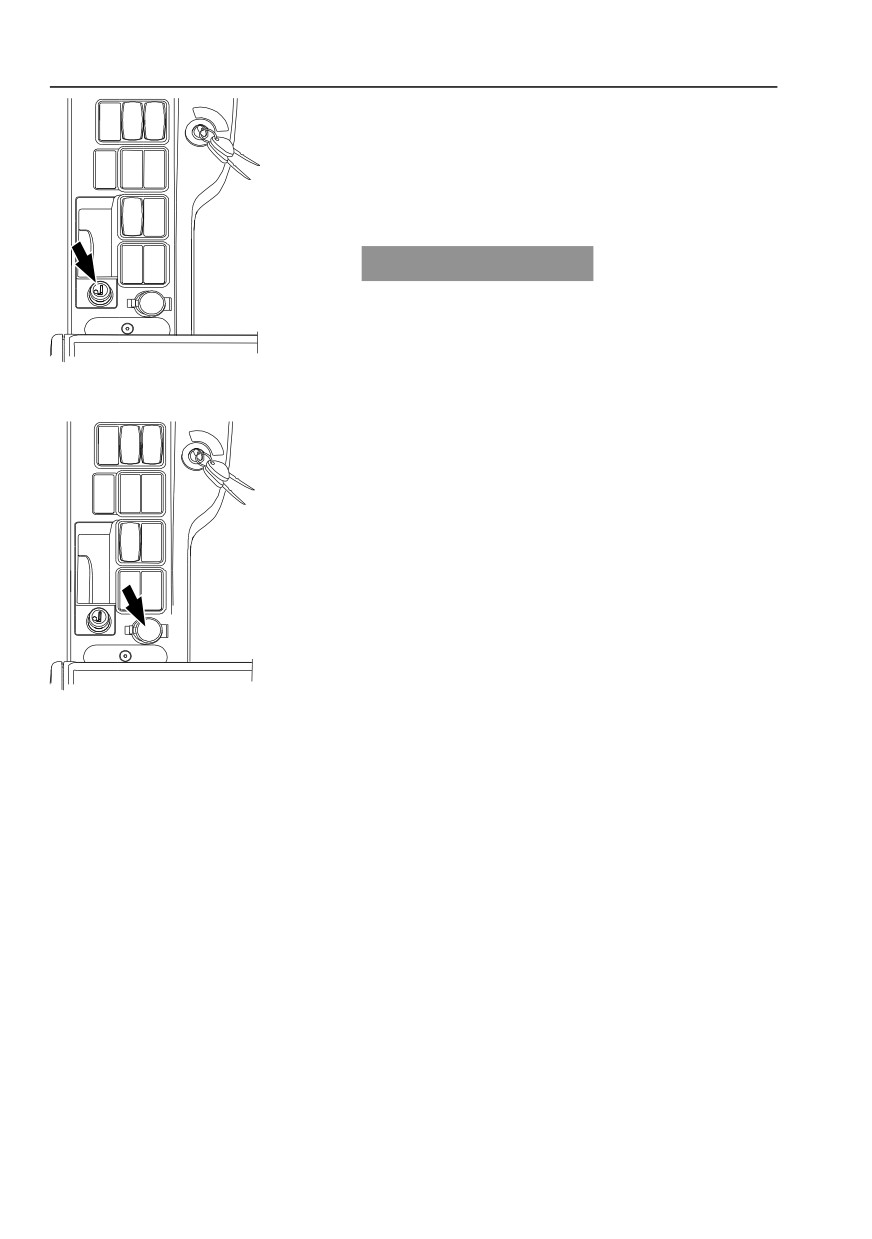

13
Прикуриватель сигарет
(дополнительное оборудование)
После нажатия он возвращается в исходное
состояние через несколько секунд. В этот
момент он готов к использованию (24 В).
УВЕДОМЛЕНИЕ
Напряжение в прикуривателе - 24 В. Не
подключайте к нему устройства, рассчитанные
на 12 В.
V1080402
14
Силовая розетка
Эта розетка предназначена для
электрооборудования, типа зарядного
устройства мобильного телефона. Мощность:
выше 12 В (10 А)
V1080403
Панели приборов
Задняя приборная панель
107

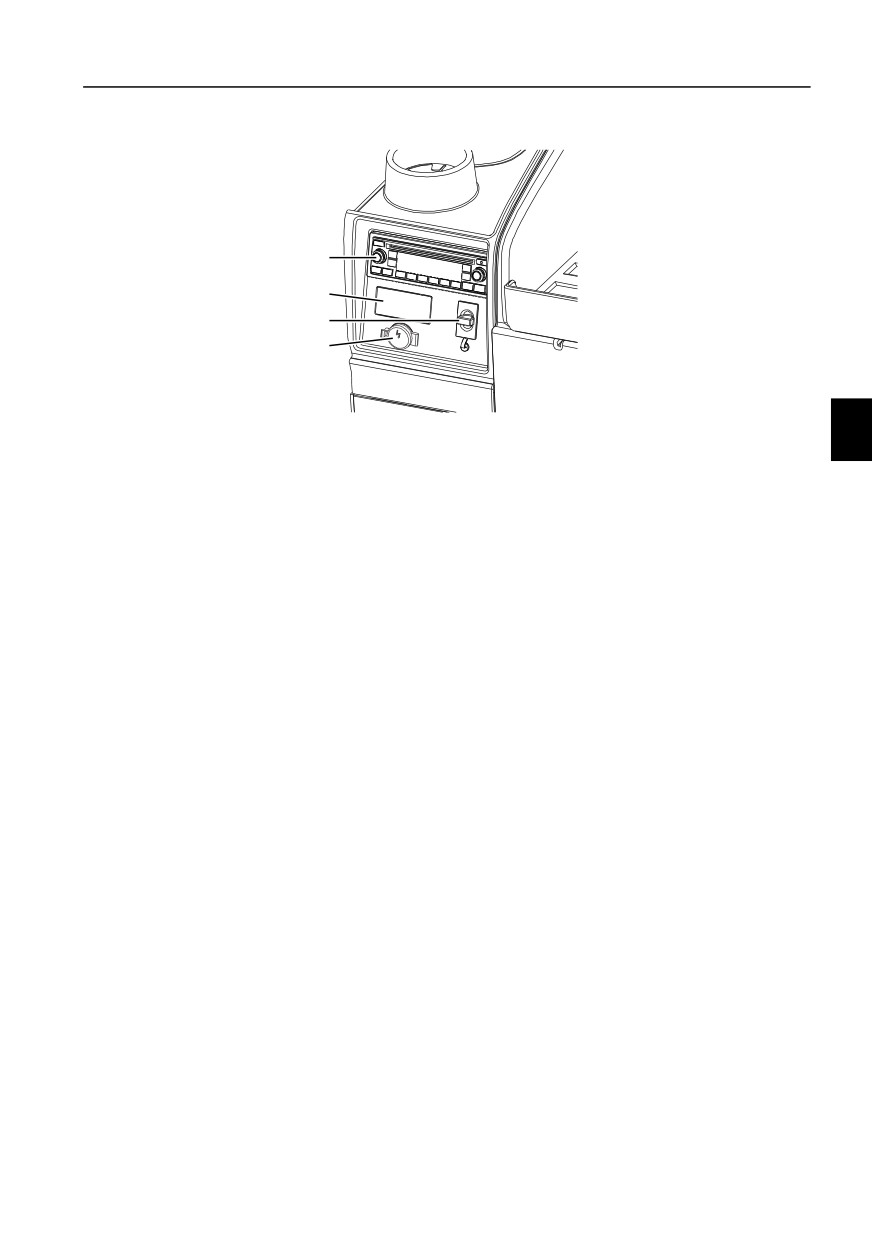

Задняя приборная панель
3
4
2
1
V1134888
1
Силовая розетка
2
Сервисный разъем
3
Аудиосистема (дополнительное оборудование)
4
Вспомогательный обогреватель (дополнительное оборудование)
1
Силовая розетка
Эта розетка предназначена для использования
в качестве источника электричества, например,
при зарядке мобильного телефона или для
подключения холодильника.
Мощность: 24 В (10 А)
2
Сервисный разъем
Этот разъем предназначен для сервисных
инструментов Volvo (MATRIS и Tech Tool).
3
Аудиосистема (дополнительное
оборудование)
См. стр. 141.
4
Вспомогательный обогреватель
(дополнительное оборудование)
См. стр. 151.

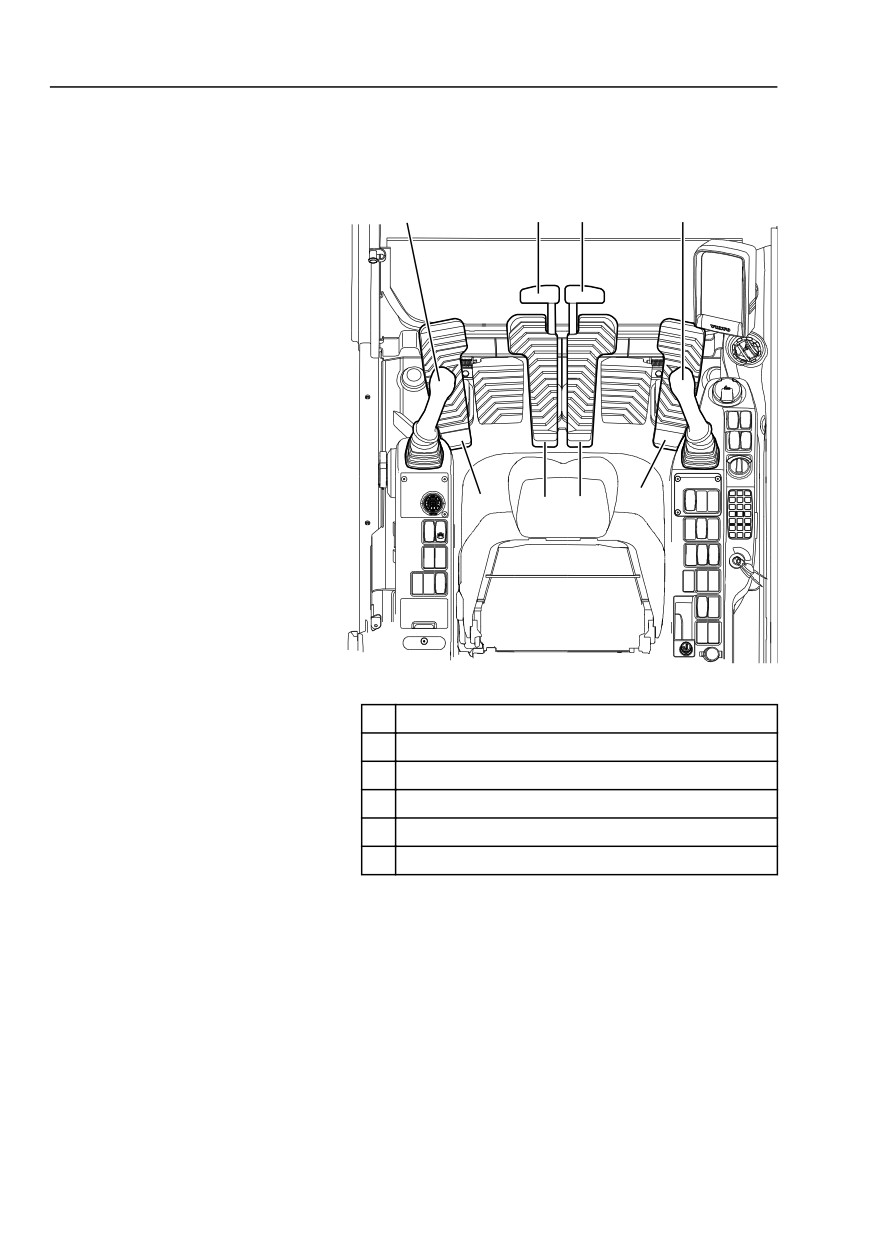

Другие органы управления
108
Другие органы
управления
1
3
3
2
5
6
4
4
V1067090
1
Левый рычаг управления

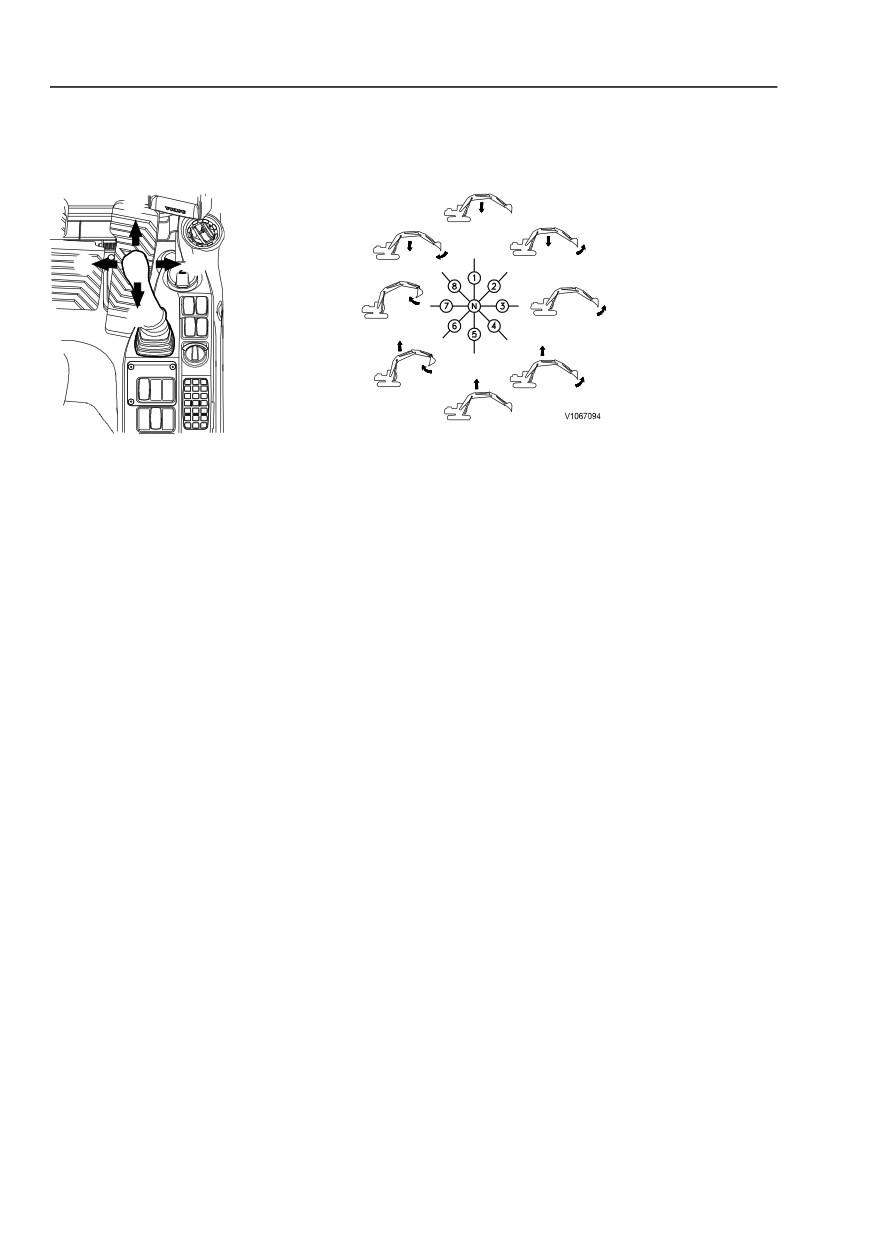

2
Правый рычаг управления
3

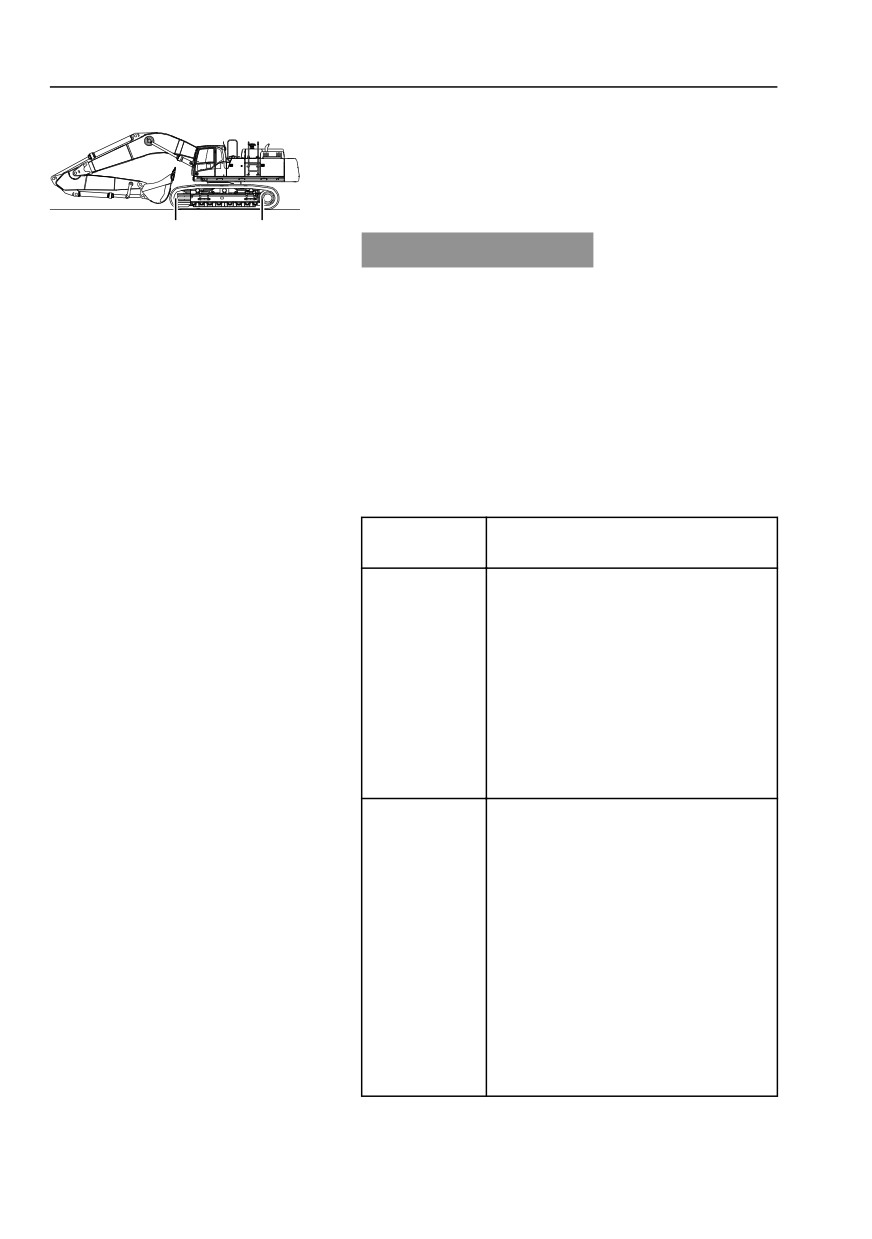

Рычаги хода
4
Педали хода
5
Дополнительная педаль (Х1)
6
Дополнительная педаль (ход по прямой)
Для обеспечения наилучшей
производительности на заводе
устанавливается схема работы рычагов
управления в соответствии со стандартом ISO/
SAE.
Другие органы управления
Органы управления
109

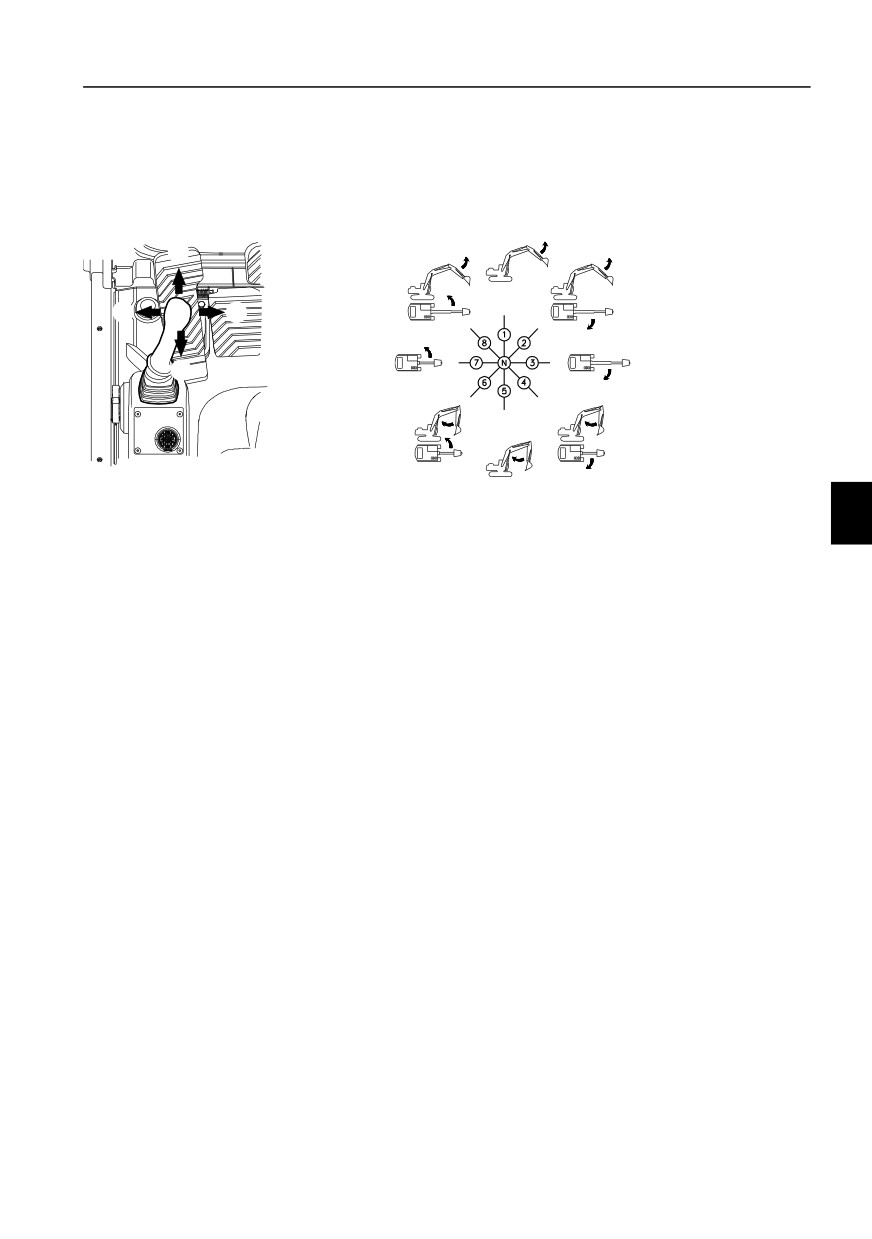

Органы управления
1
Левый рычаг управления
Этот рычаг предназначен для поворота
надстройки и перемещения рукояти ковша.
1
3
4
2
V1067091
V1067092
1 Рукоять от себя
N Нейтраль (надстройка и рукоять в
нейтральном положении)
2 Рукоять к себе
1 Рукоять от себя
3 Левый поворот
2 Рукоять от себя и поворот надстройки вправо
4 Правый поворот
3 Поворот надстройки вправо
4 Рукоять к себе и поворот надстройки вправо
5 Рукоять к себе
6 Рукоять к себе и поворот надстройки влево
7 Поворот надстройки влево
8 Рукоять от себя и поворот надстройки влево
Другие органы управления
110
Органы управления
2
Правый рычаг управления
Этот рычаг предназначен для перемещения
стрелы и ковша.
3
1
2
4
V1067093
1 Ковш закрыть
N Нейтраль (стрела и ковш удерживаются в
исходном положении)
2 Ковш раскрыть
1 Опустить стрелу
3 Опустить стрелу
2 Опустить стрелу и раскрыть ковш
4 Поднять стрелу
3 Ковш раскрыть
4 Поднять стрелу и раскрыть ковш
5 Поднять стрелу
6 Поднять стрелу и закрыть ковш
7 Ковш закрыть
8 Опустить стрелу и закрыть ковш
Другие органы управления
Органы управления
111

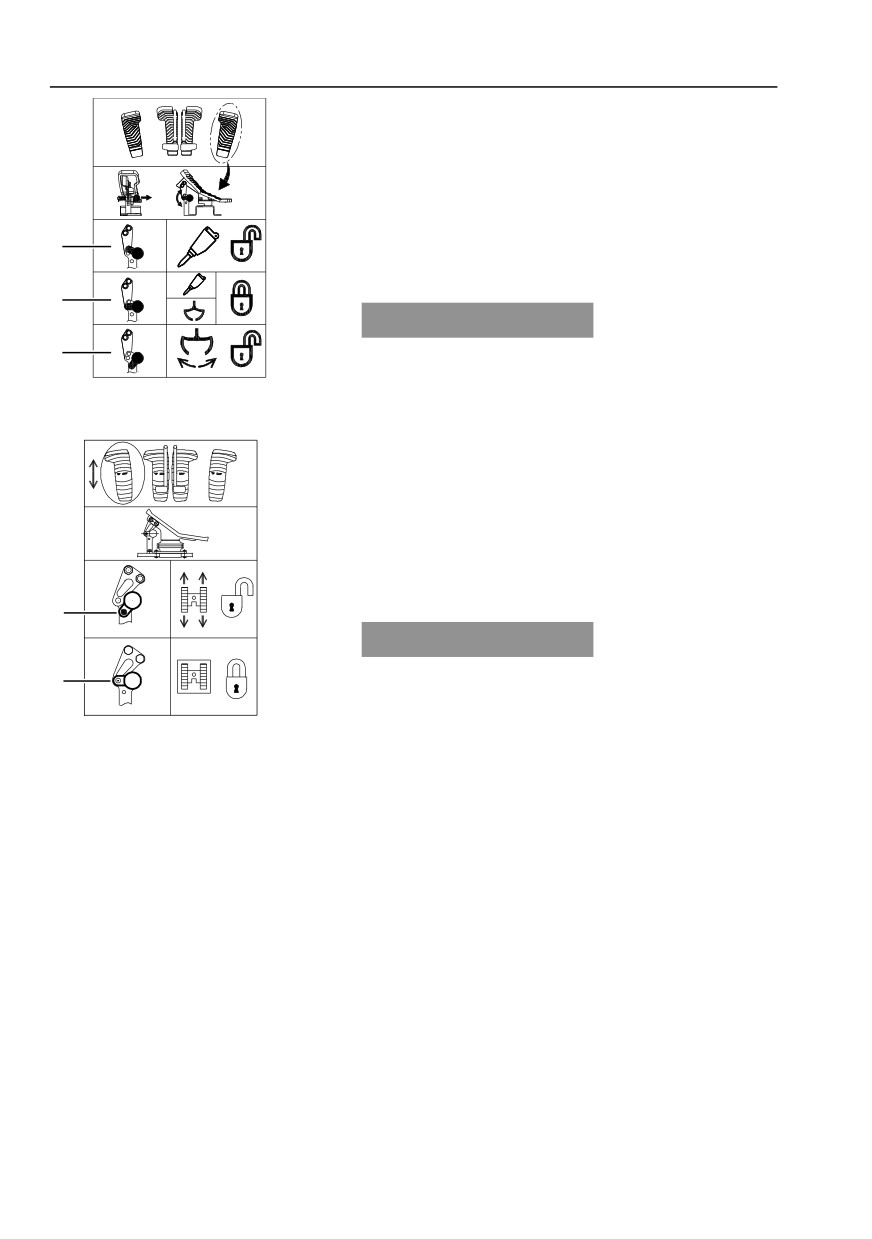

Рычаги управления с одной кнопкой
A
B
A Левый рабочий рычаг
1
2
В Правый рабочий рычаг
1 Кнопка сигнала
2 Аварийный молоток
V1067095
Рычаги управления с четырьмя кнопками
1
6
A Левый рабочий рычаг
A
B
3
В Правый рабочий рычаг
7
4
1 Кнопка поворота
8
2 Кнопка поворота
2
5
3 Кнопка сигнала
4 Не используется
V1067096
5 Кнопка молота / ножниц
6 Ножницы / Не используется
7 Кнопка плавающего режима
8 Не используется
Рычаги управления с тремя кнопками и
пропорциональным переключателем
1
A Левый рабочий рычаг
A
B
2
3
В Правый рабочий рычаг
6
1 Пропорциональный переключатель
4
5
2 Пропорциональный переключатель
7
3 Кнопка сигнала
4 Не используется
V1067097
5 Не используется
6 Кнопка плавающего режима
7 Не используется
ВНИМАНИЕ!
Перед работой с рычагами управления для Х1
или Х3 внимательно прочитайте и разберите
различные типы управления кнопками и
переключателями. Смотрите дополнительную
информацию на стр. 92.
Другие органы управления
112
Органы управления
3
Рычаги хода
4
Педали хода
Используются для передвижения и остановки
машины.
B
A
V1156400
УВЕДОМЛЕНИЕ
A Звездочка
В этом руководстве по эксплуатации термины
B Натяжной ролик
"вперед", "передняя часть", "назад", "задняя
ВНИМАНИЕ!
часть", "влево" и "вправо" употребляются
Перемещайте машину в
исходя из предположения, что звездочки
направлении вперед (в сторону
располагаются позади кабины. Помните об этом
направляющих колес) для
уменьшения износа движущихся
перед началом использования педалей и
частей ходовой части.
рычагов управления.
Если вам необходимо непрерывно
перемещаться на машине, то имейте в виду
изложенные ниже рабочие условия.
Состояние
Операция
грунта
Плоская,
Не двигайтесь непрерывно
нормальная
дольше 2 часов. Если вам
илимягкая
необходимо продолжать
земля
движение дольше 2 часов, то
сделайте остановку не менее
чем на 20 минут. В противном
случае могут перегреться катки
и направляющие колеса
гусениц, что вызовет утечку
масла.
Неровная
Передвигайтесь на низкой
или плотная
скорости. Не перемещайтесь
почва
непрерывно дольше 1 часа.
(смешанная
Если вам необходимо
с гравием,
продолжать движение дольше 1
камнями,
часа, то сделайте остановку не
галькой и
менее чем на 20 минут. В
другими
противном случае могут
твердыми
перегреться катки и
частицами
направляющие колеса гусениц,
или
что вызовет утечку масла.
поверхность
под уклоном)
Другие органы управления
Органы управления
113
2
N Нейтраль (машина останавливается)
N
1 Вперед Переместите рычаг вперед или
1
нажмите на передний край педали для
передвижения машины вперед (звездочка
находится сзади машины).
2 Назад Потяните рычаг назад или нажмите на
11
22
задний край педали для передвижения
машины назад (звездочка находится сзади
машины).
V1067100
Другие органы управления
114
Органы управления
ВНИМАНИЕ!
Если звездочки расположены впереди машины,
то она будет перемещаться в противоположном
направлении от описанного выше.
- Расстояние перемещения рычагов/педалей
хода определяет скорость хода машины. То
есть, если рычаги/педали передвинуты до
упора, то машина будет двигаться с
максимальной скоростью при условии выбора
быстрой дорожной скорости и полном
открытии дроссельной заслонки.
- Тормоза машины включаются автоматически
при перемещении рычагов в нейтральное
положение. Для уменьшения скорости
передвижения плавно верните органы
управления в их центральное (нейтральное)
положение.
- В холодную погоду перемещение рычагов
может быть более тяжелым из-за загустения
масла.

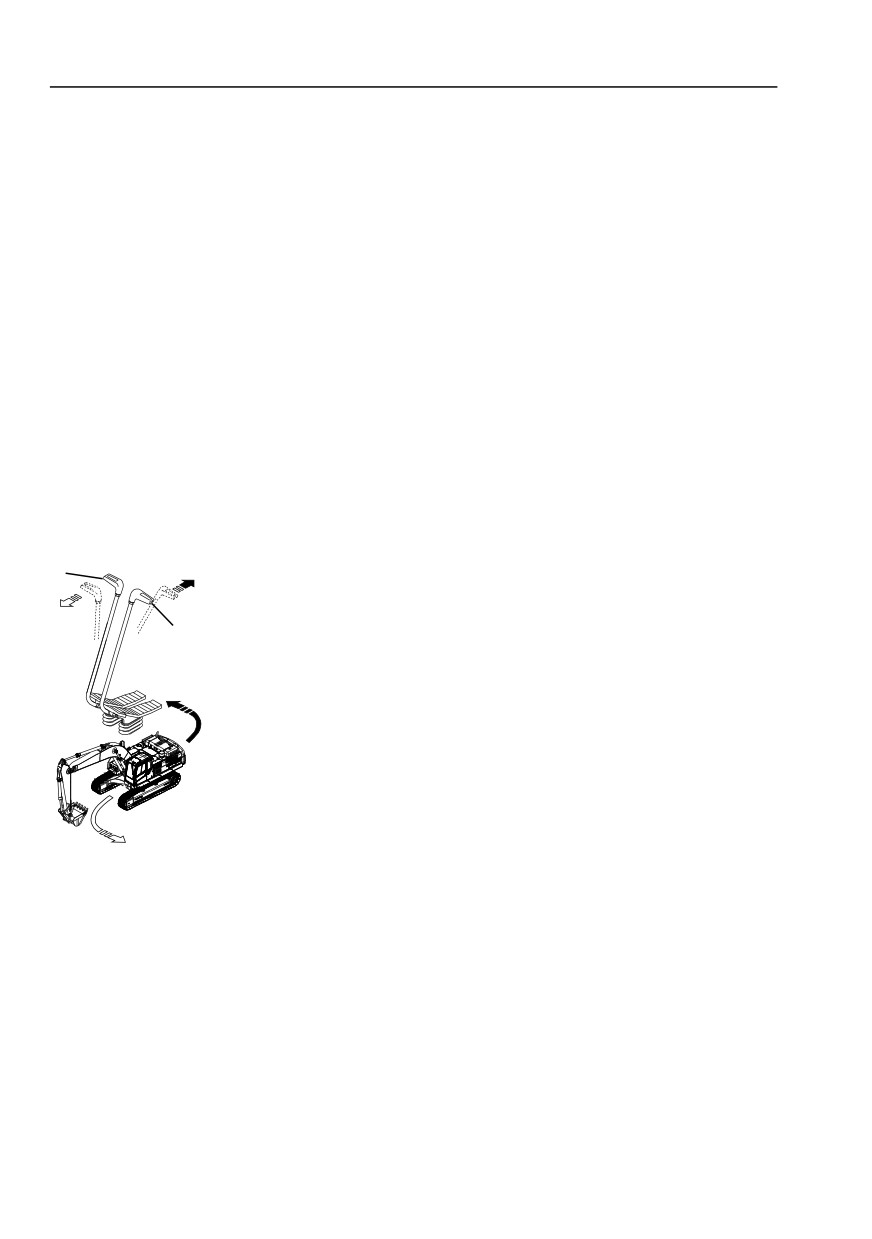

D
Поворот влево
1
Когда звездочки находятся сзади Толкните
правый рычаг (D) вперед. При этом правая
C
гусеница повернется вперед и машина
повернет влево с передвижением вперед.
Потяните за рычаг (С) назад. При этом левая
гусеница повернется в обратном
направлении и машина повернется влево с
передвижением назад.
2
Когда звездочка находится спереди
Передвигайте рычаги (C или D) в
противоположных направлениях от
V1067101
описанных выше.
Другие органы управления
Органы управления
115

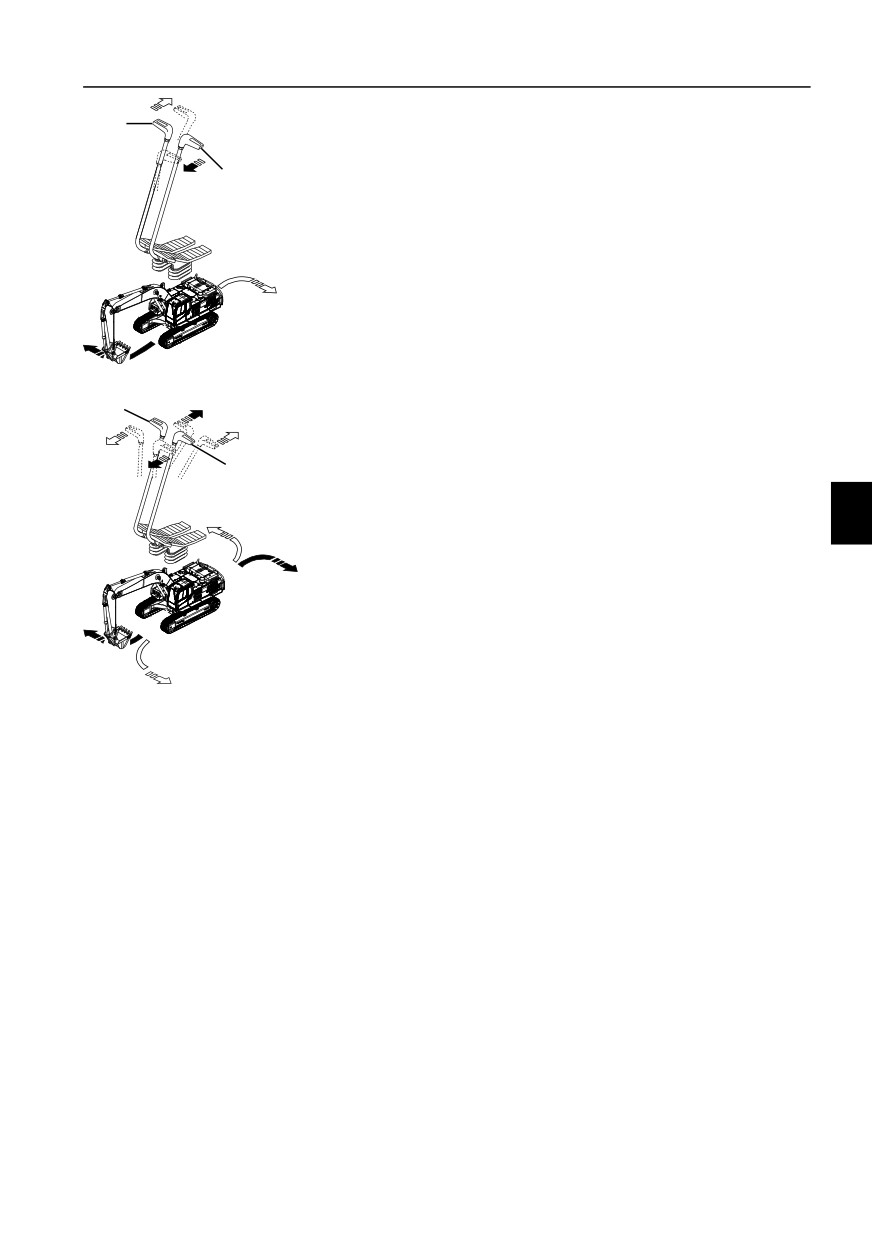

Правый поворот
D
1
Когда звездочки находятся сзади
Толкните левый рычаг (С) вперед. При этом
C
левая гусеница повернется вперед и машина
повернет вправо с передвижением вперед.
Потяните правый рычаг (D) назад. При этом
правая гусеница повернется в обратном
направлении и машина повернется вправо с
передвижением назад.
2
Когда звездочка находится спереди
Передвигайте рычаги (C или D) в
V1067102
противоположных направлениях от
описанных выше.
D
Разворот
1
Когда звездочки находятся сзади
Потяните левый рычаг (С) назад. При этом
C
левая/правая гусеница повернется в
обратном направлении. Одновременно
толкните правый рычаг (D) вперед. При этом
правая/левая гусеница повернется вперед и
машина быстро развернется на месте через
левую сторону.
Потяните правый рычаг (D) назад. При этом
правая гусеница повернется в обратном
направлении. Одновременно толкните
V1067103
левый рычаг (C) вперед. При этом левая
гусеница повернется в вперед и машина
быстро развернется на месте через правую
сторону.
2
Когда звездочка находится спереди
Передвигайте рычаги (C или D) в
противоположных направлениях от
описанных выше.
Другие органы управления
116
Органы управления
5
Дополнительная педаль (Х1)
Положе Работа с молотом
ние 1
Положе Блокировка педали
ние 2
1
Положе Работа с ножницами или дробилкой
ние 3
2
УВЕДОМЛЕНИЕ
3
Проверяйте постановку педали в
фиксированное положение, когда она не
V1170331
используется. Это позволит избежать
ненамеренных перемещений машины.
6
Дополнительная педаль (ход по
прямой)
Положе Работает для хода по прямой
ние 1
Положе Блокировка педали
ние 2
1
УВЕДОМЛЕНИЕ
Проверяйте постановку педали в
2
фиксированное положение, когда она не
V1067112
используется. Это позволит избежать
ненамеренных перемещений машины.
Другие органы управления
Кабина
117
Кабина
Усиленная кабина
Кабина спроектирована таким образом, чтобы
обеспечить минимальное защищенное
пространство при ударе.
Не выпрыгивайте из кабины при опасности
переворачивания. Сидите на сиденье с
пристегнутым ремнем безопасности.
Если какая-либо часть защитной структуры
кабины подвержена пластической деформации
или неисправна, кабину следует немедленно
заменить.
ВНИМАНИЕ!
Никогда не выполняйте никакие
несанкционированные изменения кабины,
например, уменьшение высоты крыши,
сверление, приваривание кронштейнов для
огнетушителей, антен и другого оборудования,
без предварительного обсуждения с
персоналом инженерного департамента
компании Volvo CE. Именно этот департамент
решит, могут ли привести эти изменения к
аннулированию утверждения стандарта.
Важно, чтобы все участвующие стороны были
осведомлены об этих требованиях.
Защита от падающих или просыпаемых
материалов (дополнительное
оборудование)
Установите необходимые защитные экраны
если в рабочих условиях возможно падение или
просыпание материала на кабину оператора.
Другие органы управления
118
Кабина
FOG (Защита от падающих объектов) и FOPS
(Защитная структура от падающих объектов)
Структуры FOG и FOPS должны
адаптироваться при работе машины в условиях,
где ожидается падение объектов на кабину.
Адаптация системы FOG особенно актуальна
для горно-добывающих работ.
Защитная сетка
Установка защитной сетки снижает до
минимума риск повреждения лобового стекла
при работе разрушителя.
Приведенные выше рекомендации приведены
для стандартных работ. Установите
дополнительные необходимые защитные
экраны в соответствии с условиями на рабочей
площадке.
Проконсультируйтесь с авторизованным Volvo
дилером по поводу местных правил.
Любое повреждение может негативно повлиять
на прочность структуры.
В случае повреждения защитной конструкции
обратитесь к квалифицированному
специалисту по обслуживанию для её ремонта.
Следите за тем, чтобы люди не заходили и не
оставались в опасной зоне.
ВНИМАНИЕ!
Никогда не выполняйте никакие
несанкционированные изменения кабины,
например, уменьшение высоты крыши,
сверление, приваривание кронштейнов для
огнетушителей, антенн и другого оборудования,
без предварительного обсуждения с
персоналом инженерного департамента
компании Volvo CE. Именно этот департамент
решит, могут ли привести эти изменения к
аннулированию утверждения стандарта.
Важно, чтобы все участвующие стороны были
осведомлены об этих требованиях.
Другие органы управления
Кабина
119
УВЕДОМЛЕНИЕ
Проверьте зазор между ковшом и кабиной или
защитой от утечек путем максимального
осторожного приближения ковша к кабине. Риск
удара ковша по кабине возрастает при
использовании съемного ковша или ковша с
подъемными проушинами.
C

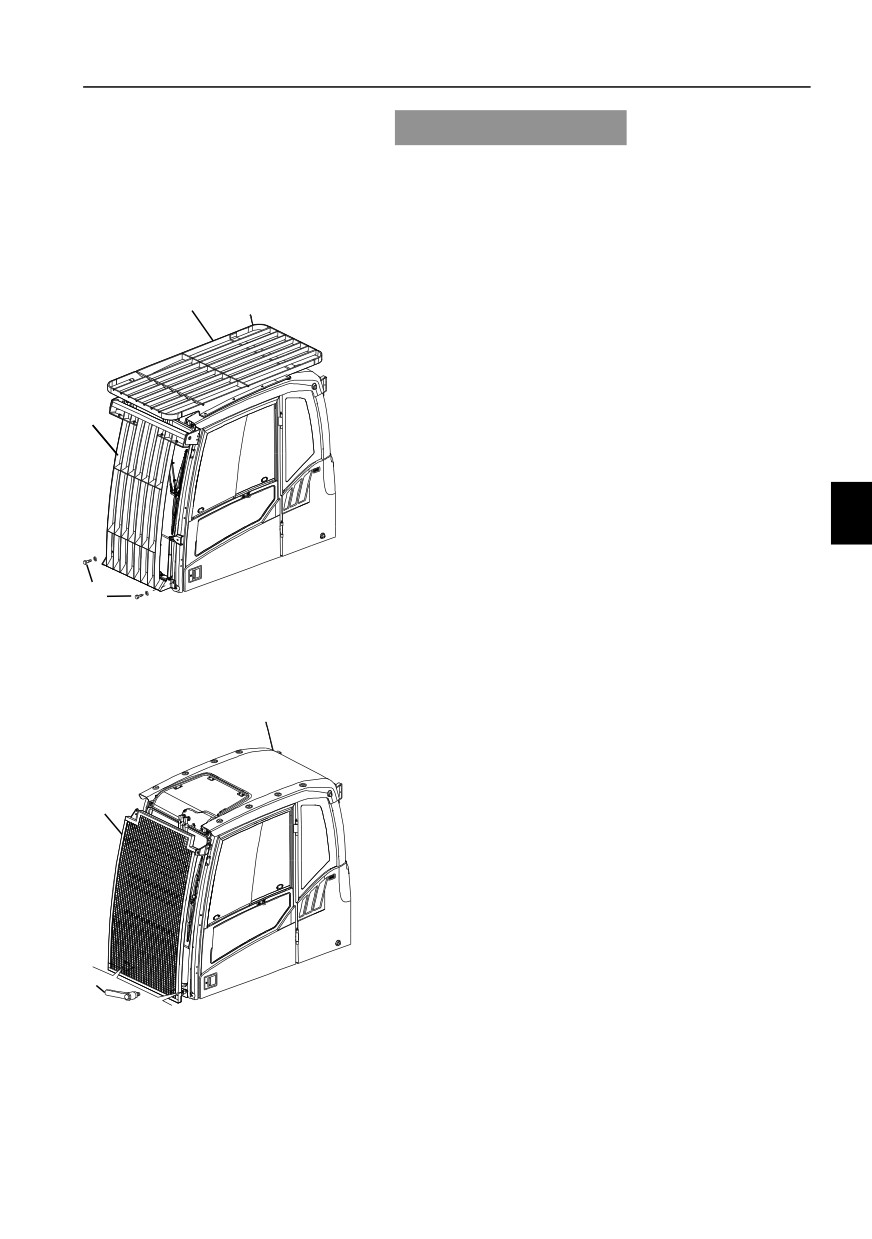

Ветровое стекло с FOG, очистка
1
Удалите винты (A) и наклоните FOG.
2
Очистите ветровое стекло.
3
Закрепите винты (А) с
регламентированным моментом,
B
прижимая FOG. (48 ± 4,9 Нм / 4,9 ± 0,5 кгс
м / 35.5 ± 3.6 фунт-сила-фут)
Не работайте на машине при наклоненной
FOG (защите от падающих объектов). В
противном случае, FOG может быть
повреждена ковшом.
A
V1065704
A
Винты
B+C
FOG
C
FOPS
Ветровое стекло с защитной сеткой, очистка
1
Отпустите болты (A) и снимите сетку.
2
Очистите ветровое стекло.
3
Установите сетку.
A
4
Зафиксируйте ручку (В), толкнув сетку.
B
V1065705
A Защитная сетка
В Ручка
Другие органы управления
120
Кабина
A B

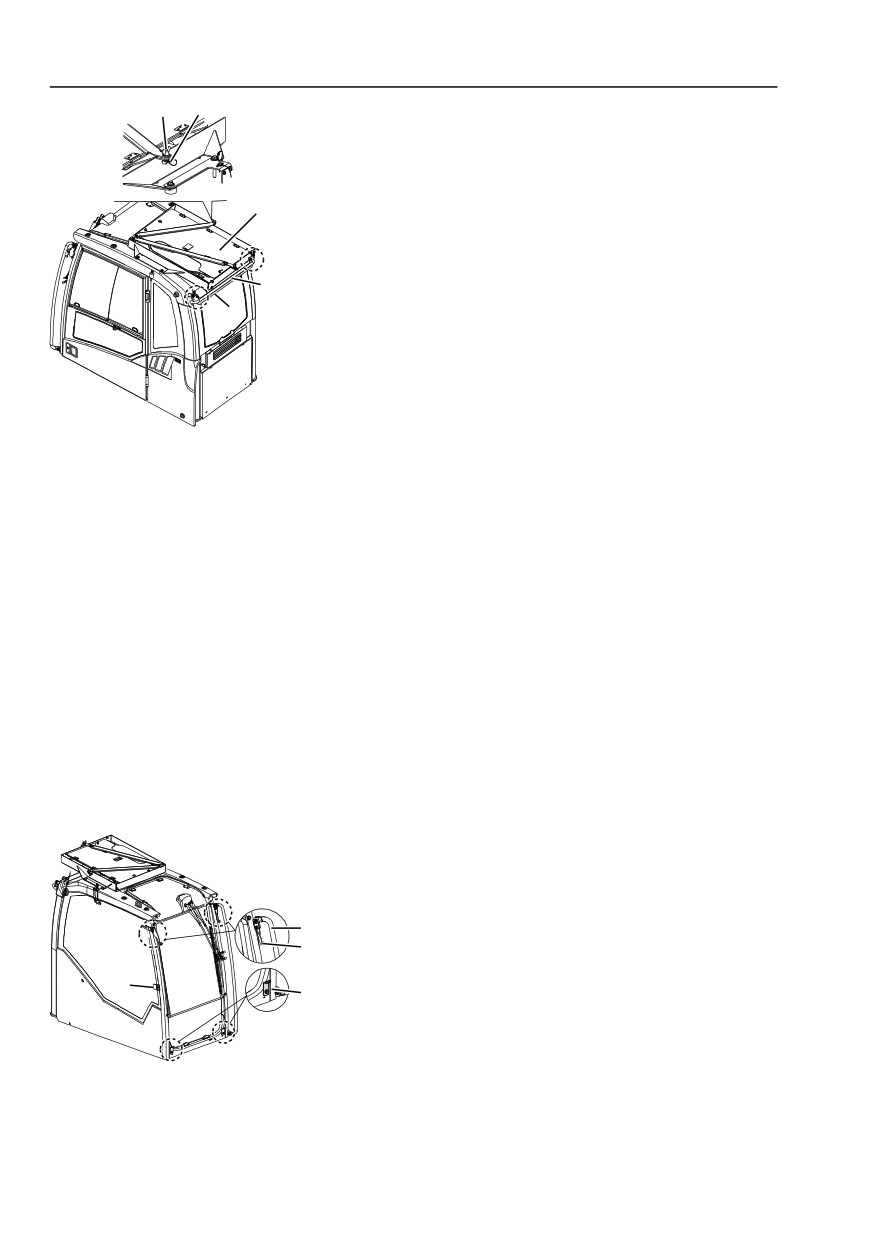

Антивандальный комплект
(дополнительное оборудование)
ВНИМАНИЕ!
Очистите грязь, смазку, масло и мусор с
C
поверхности гусениц, ступеней, проходов и
рабочих платформ перед установкой
антивандальных щитков.
2
Антивандальные щитки сберегаются в кабине.
1
Гайка-барашек (А) должна быть затянута, а
штифт (В) правильно установлен, чтобы
избежать их откручивания при работе машины.
Для установки щитков требуется шесть
кронштейнов.
V1065706
- Чтобы установить задний кронштейн (1)
снимите задний поручень (2) и установите его
A
Гайка-барашек
на место уже с кронштейном.
В
Штифт
- Установите два передних кронштейна (4).
C
Крышки
Снимите передний поручень (3) на правой
1
Задний кронштейн
стороне и установите его уже с передним
2
Задний поручень
кронштейном.
- Установите два нижних кронштейна (5).
- Установите боковой кронштейн (6).
Момент затяжки:
(1) 24 ± 2,4 Нм / 2,5 ± 0,3 кгс м / 17.8 ± 1.8 фунтс-
фут
(2) 85 ± 8,8 Нм / 8,7 ± 0,9 кгс м / 62.9 ± 6.5 фунтс-
фут
(3),(4),(5) 48 ± 4,9 Нм / 4,9 ± 0,5 кгс м / 35.5 ± 3.6
фунтс-фут
(6) 10 ± 1,0 Нм / 1,0 ± 0,1 кгс м / 7.4 ± 0.7 фунтс-
фут
ВНИМАНИЕ!
При хранении щитков (С), убедитесь, что
фиксирующие винты на щитках не мешают друг
другу.
3
4
6
5
V1065707
3
Передний поручень
4
Передние кронштейны
5
Нижние кронштейны
6
Боковой кронштейн
Другие органы управления
Блокировка системы управления
121
Блокировка системы
управления
ПРЕДУПРЕЖДЕНИЕ
Опасность тяжелой травмы.
Неосторожное прикосновение к рычагу
управления может привести к неожиданному
перемещению машины или ее частей. При этом
можно получить серьезную травму.
Всегда задействуйте рычаг блокировки
управления перед запуском двигателя или
перед выходом из кабины.

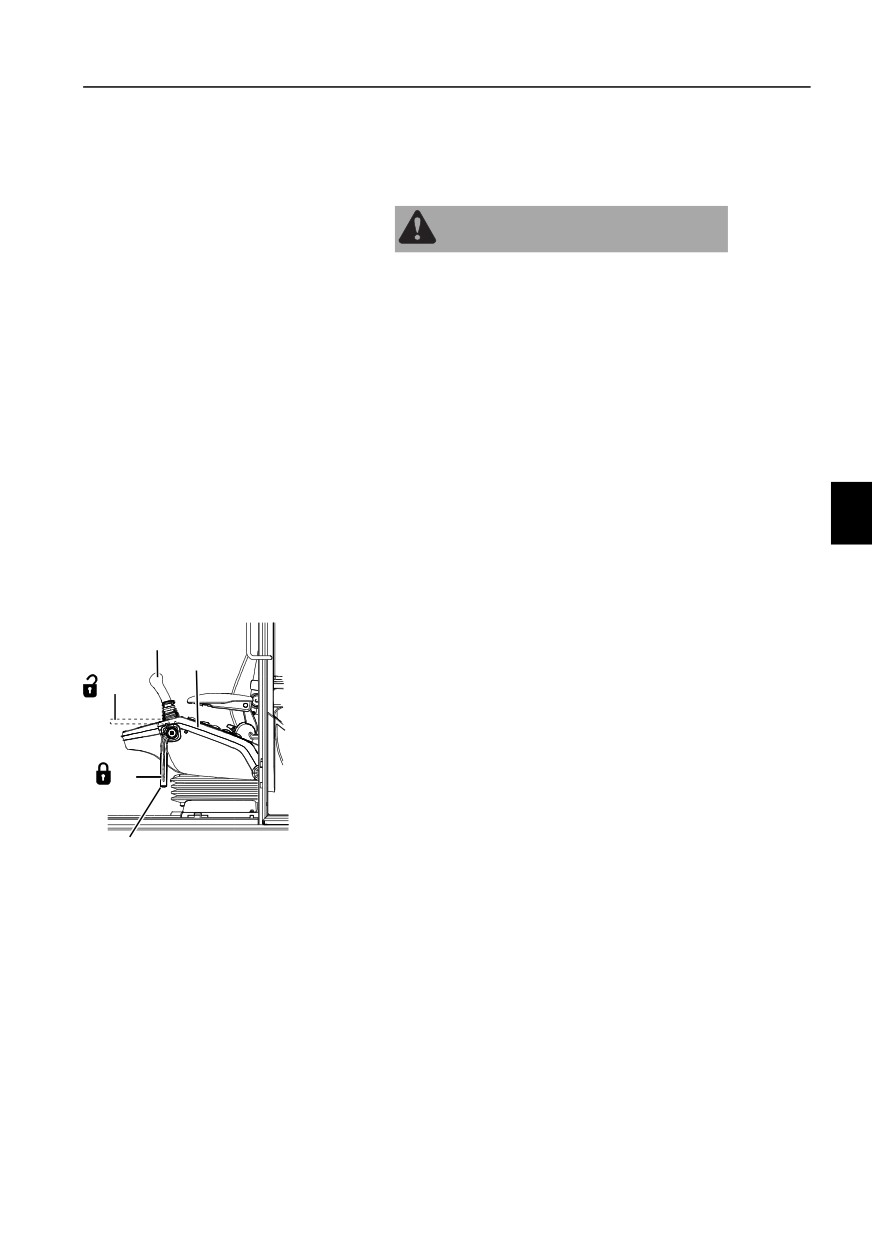

Разблокированное положение (А)
Положение рычага блокировки управления
"Разблокировано" (А) предназначено для
работы и передвижения.
Когда рычаг блокировки управления находится
в этом положении, то двигатель не может быть
запущен.
2
Заблокированное положение (В)
3
Рычаг блокировки управления используется
A
для фиксирования навесных устройств, узлов
хода и поворота.
Установите этот рычаг на левой консоли
управления в положение "Заблокировано"(В),
B
чтобы отключить рычаги управления
гидравликой и педали.
Когда рычаг блокировки управления находится
V1065655
1
в этом положении, то двигатель может быть
запущен.
1
Рычаг блокировки управления
2
Левый рычаг управления
3
Левая консоль управления
A Разблокированное положение
B Заблокированное положение
содержание .. 2 3 4 5 ..
|
||
|
|
|
