Volvo EC750D гусеничный экскаватор. Руководство оператора (2018 год) - часть 2

Общее описание

32

Информационные и предупреждающие таблички

V1065370

V1093046

37 Положение машины при проверке

38 Тип гидравлического масла,

уровня гидравлического масла

залитого на заводе (опция).

V1093053

V1125755

39 Инструкция по подъему См. стр.

40 Выключатель батареи.

209.

250

V1093052

V1065375

41 Уровень звукового давления в

42 Интервал смазки - прочитайте

кабине (опция).

руководство по эксплуатации

V1065376

V1065377

43 Работа с дополнительной педалью

44 Работа с дополнительной педалью

(дополнительно).

(дополнительно).

Общее описание

Информационные и предупреждающие таблички

33

V1068021

V1093054

45 Уровень звуковой мощности

46 Таблица смазки и обслуживания См.

снаружи машины.

стр. 282.

V1065380

V1065381

47 Аварийный выход.

48 Точка крепления троса.

:

:

LONG LIFE HYDRAULIC OIL

⁽*⁾

V1065382

V1178089

49 Гидравлическое масло с

Информация о хладагенте.

длительным сроком действия.

Смотрите стр. 274 и Хладагент.

Панели приборов

40

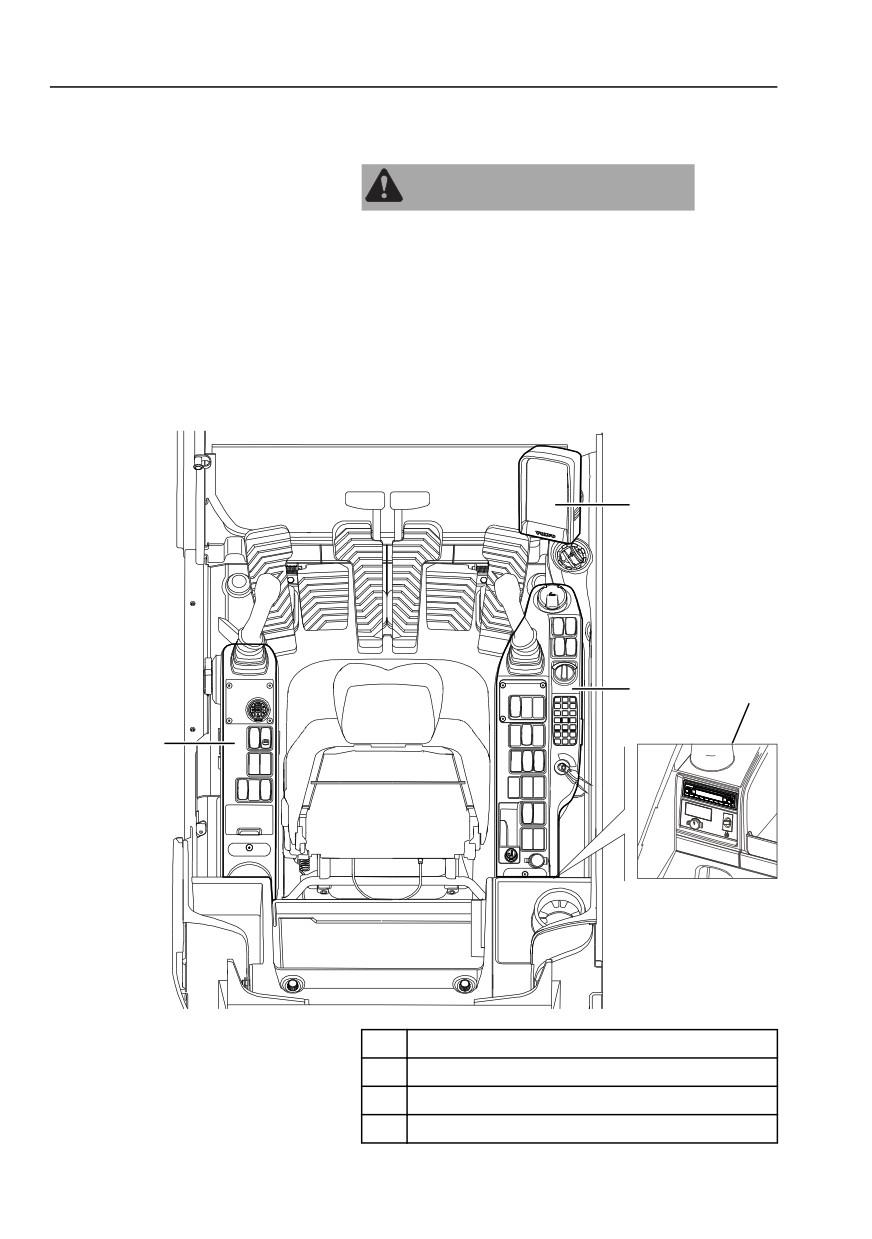

Панели приборов

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжелой травмы.

Работа на машине без достаточных навыков и

знания руководства оператора может привести

к потере контроля над машиной и получению

тяжелых (возможно летальных) травм.

Внимательно прочитайте руководство

оператора и изучите предупреждающие

сигналы, символы и рабочие инструкции до

начала работы на машине.

1

2

4

3

V1065383

1

Передняя панель приборов (I-ECU)

2

Правая панель приборов

3

Левая панель приборов

4

Задняя панель приборов

Панели приборов

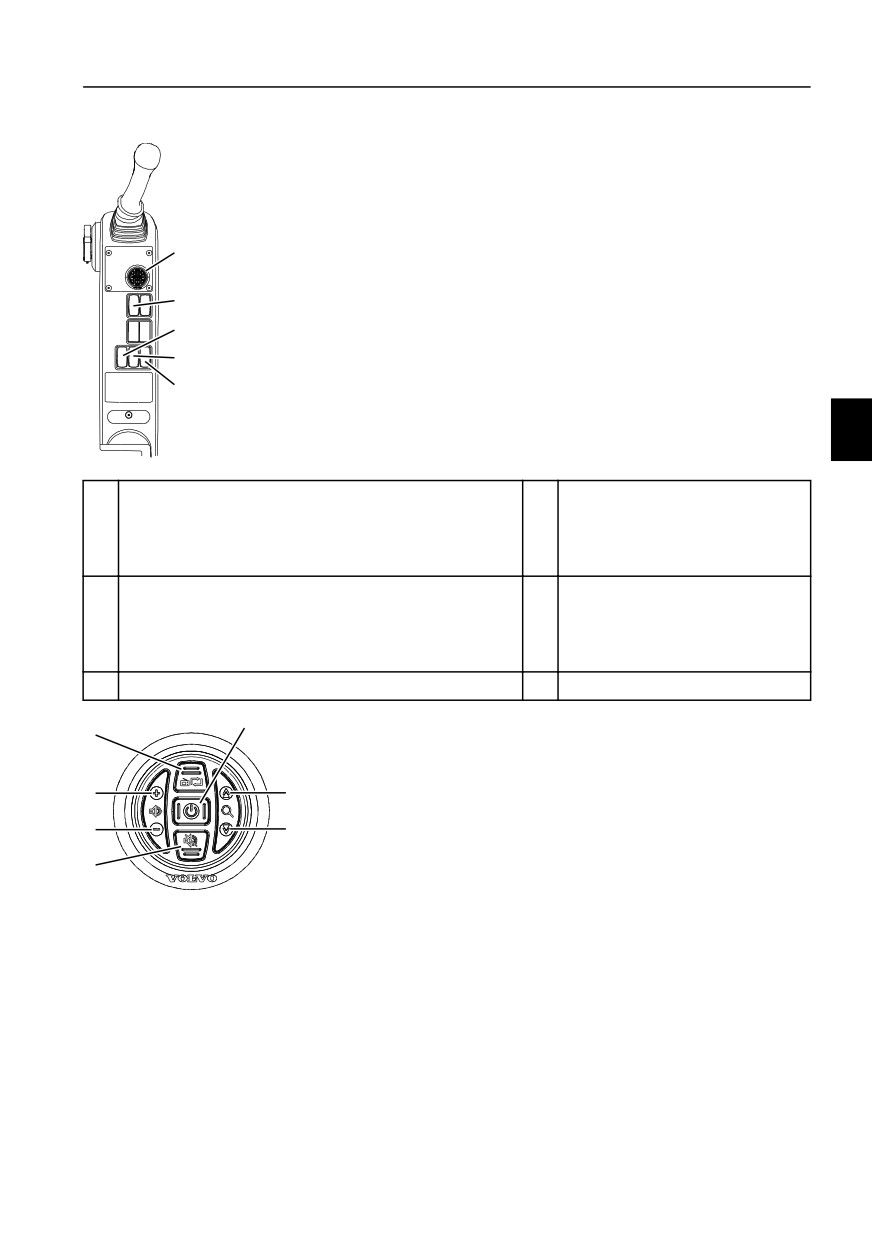

Левая приборная панель

41

Левая приборная панель

1

2

3

4

5

V1183301

1

Выключатель дистанционного управления

4

Выключатель воздушного

для аудиосистемы

компрессора

(дополнительное

оборудование)

2

Выключатель гидрозамка навесного

5

Выключатель обогрева

устройства, левый (дополнительное

сиденья оператора

оборудование)

(дополнительное

оборудование)

3

Выключатель освещения салона

1

1

Выключатель дистанционного

4

управления для аудиосистемы

5

2

6

3

7

V1065648

1

Питание

2

Поиск вперед

3

Поиск назад

4

Выбор радио/MP3/AUX

5

Увеличить громкость

6

Уменьшить громкость

7

Бесшумный режим

Панели приборов

42

Левая приборная панель

1

2

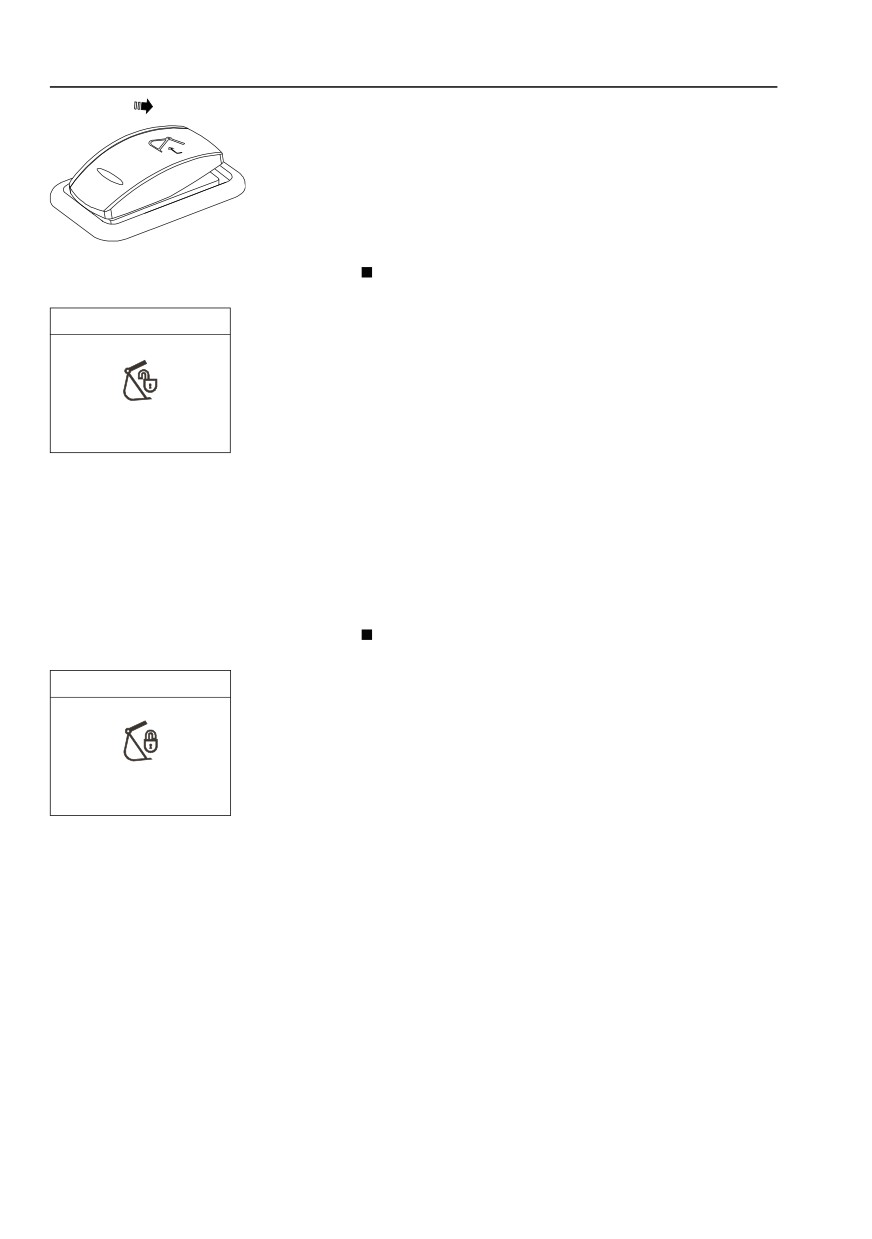

Выключатель гидрозамка навесного

устройства, левый (дополнительное

оборудование)

В зависимости от рабочих условий этот

переключатель выполняет для гидрозамка 2

V1140835

различные функции.

Нажатие вниз 1: гидрозамок навесного

оборудования, управление открыванием

WARNING

Переключатель возвращается в исходное

состояние автоматически. Нажмите на

переключатель более 0,7 секунд для

открывания гидрозамка.

Когда гидрозамок находится в открытом

Q/ coupler unlocked

состоянии, звучит зуммер и на I-ECU

V1191368

появляется предупреждающее сообщение с

Внимание! Гидрозамок

индикатором.

разблокирован

ВНИМАНИЕ!

Для активации этого переключателя вначале

необходимо нажать на переключатель

гидрозамка на правой приборной панели.

Операция описана на стр. 94.

Нажатие вниз 1: гидрозамок навесного

оборудования, управление подтверждением

Check

При появлении запроса подтверждения на I-

ECU, нажмите на переключатель и удерживайте

более 0,7 секунд для подтверждения

закрывания гидрозамка. Зуммер после этого

выключается, а сообщение с запросом

Confirm Q/ coupler

подтверждения и индикатор пропадают с

V1191369

панели приборов.

Подтверждает закрывание

гидрозамка

Панели приборов

Левая приборная панель

43

3

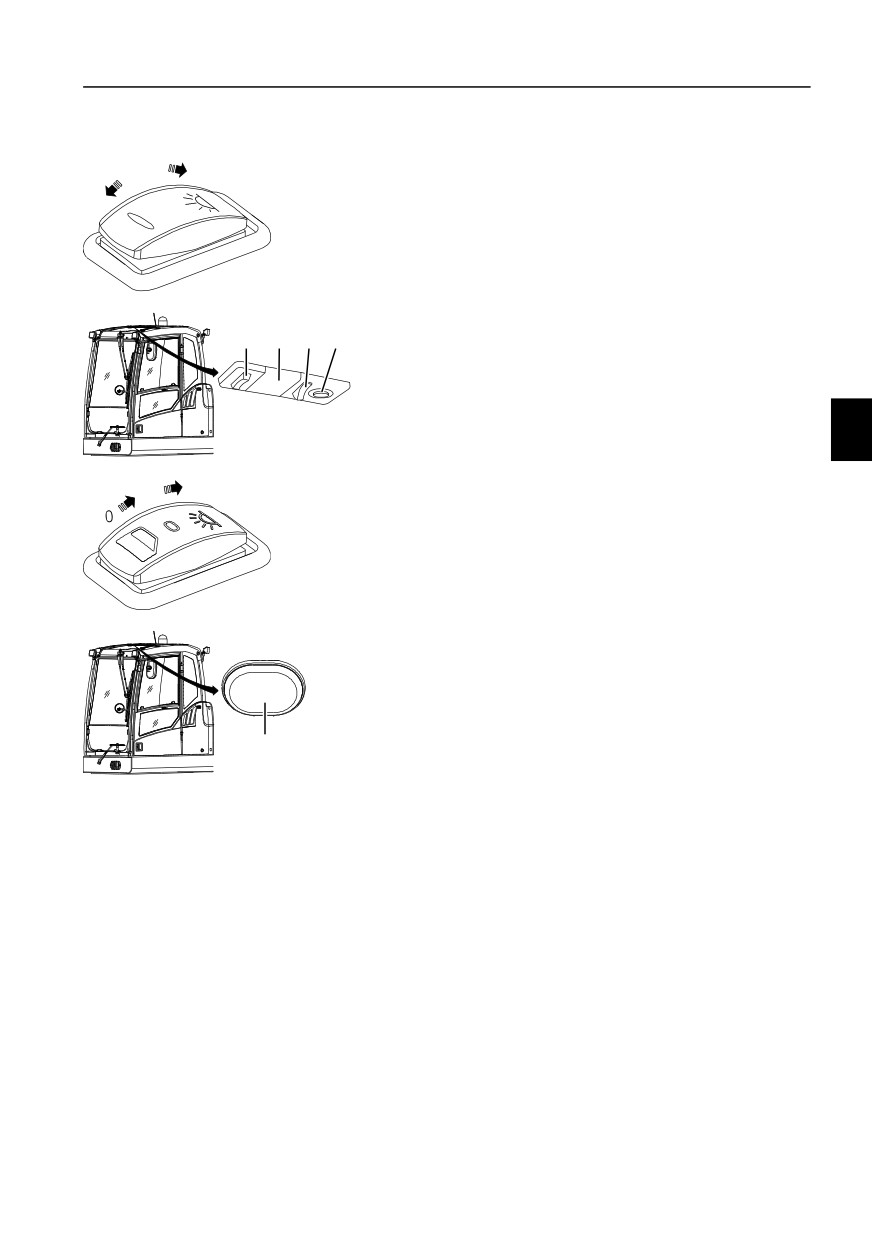

Выключатель освещения салона

Для усиленной кабины

1

Только, когда этот переключатель находится в

положении ВКЛ (1), будет работать

0

переключатель (A), включающий освещение

салона.

Лампочка для чтения (D) может включаться

V1065651

переключателем (С) независимо от

выключателя освещения салона.

A

B

C D

Положени Освещение салона ВЫКЛЮЧЕНО

е0

Положени Освещение салона ВКЛЮЧЕНО

е1

V1065652

2

Для обычной кабины

1

Положени Освещение салона (А) можно

е0

выключить при открытой двери.

При закрывании двери освещение

будет отключаться автоматически.

V1106869

Положени Освещение салона ВЫКЛЮЧЕНО

е1

Положени Освещение салона ВКЛЮЧЕНО

е2

A

V1106868

Панели приборов

44

Левая приборная панель

4

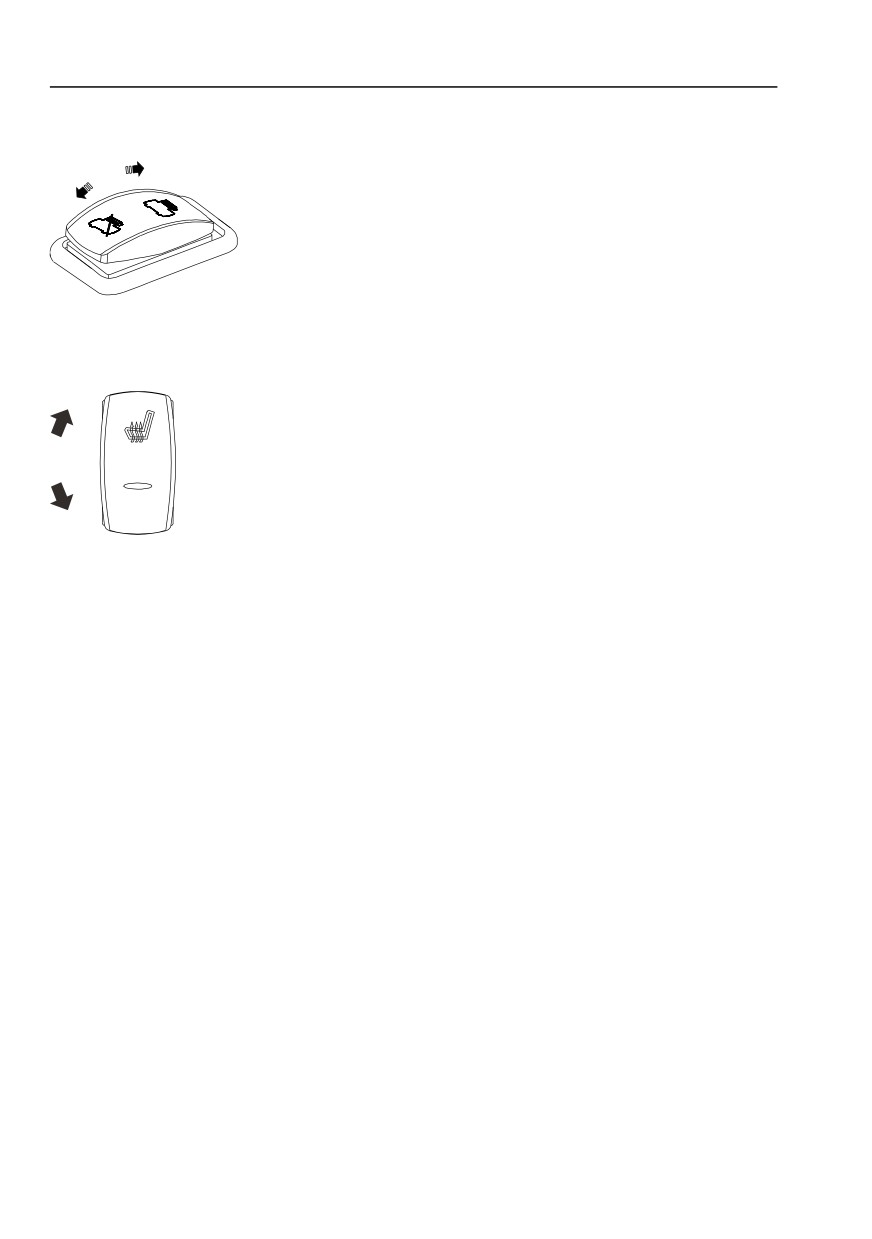

Выключатель воздушного компрессора

(дополнительное оборудование)

1

Этот выключатель используется для

управления воздушным компрессором изнутри

0

кабины.

Переключатель возвращается в исходное

положение автоматически.

V1079497

Положени ВКЛ.

е1

Положени ВЫКЛ.

е2

1

5

Выключатель обогрева сиденья

оператора (дополнительное

оборудование)

Положени ВКЛ.

е1

0

Положени ВЫКЛ.

V1149706

е2

Дополнительную информацию см. на стр. 122.

Панели приборов

Передняя приборная панель

45

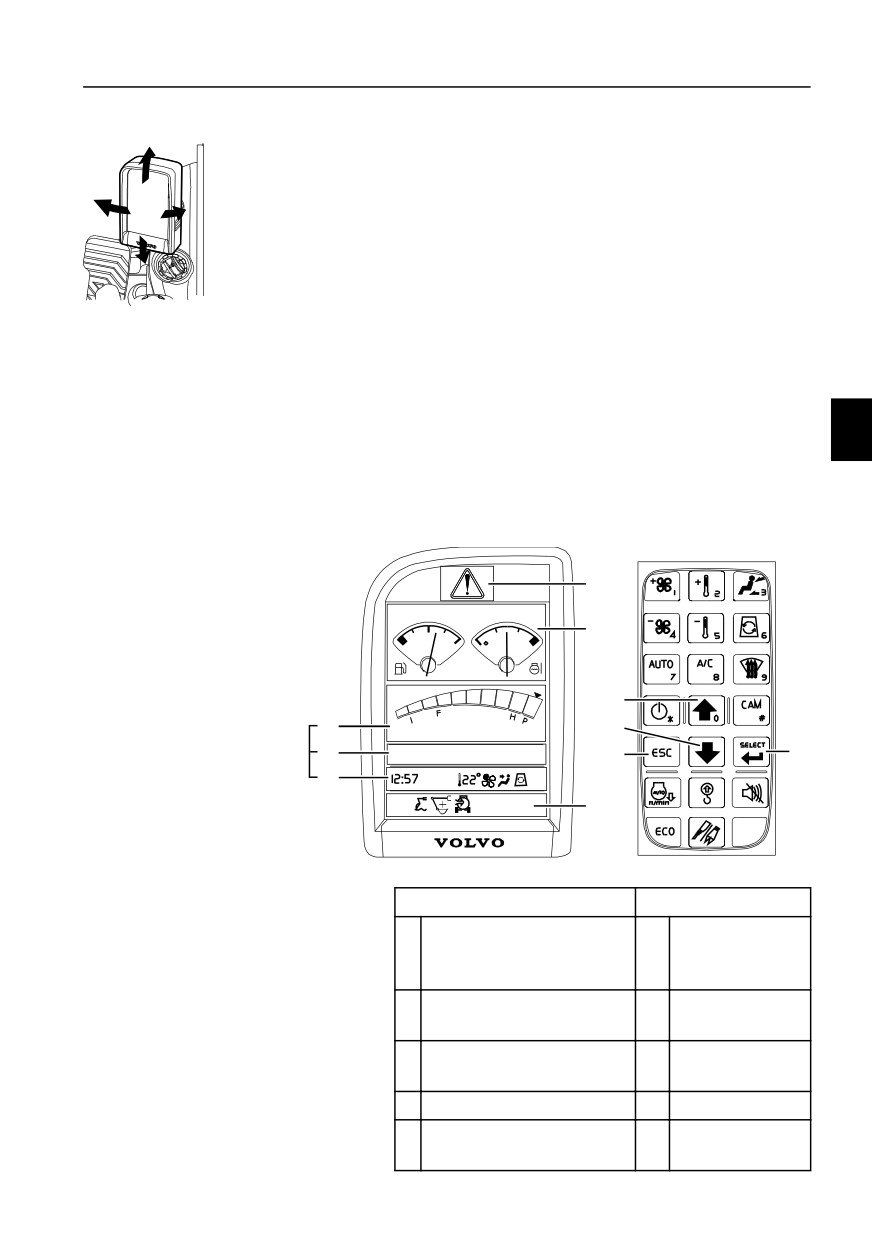

Передняя приборная панель

Передняя панель приборов может

устанавливаться в максимально удобном для

оператора положении.

ВНИМАНИЕ!

Выполняя правильные действия вы

предотвращаете повреждение машины.

Внимательно прочитайте инструкции по

V1065385

использованию передней панели, приведенные

Направления регулировки I-ECU

в этом разделе, перед началом работы на

машине.

ВНИМАНИЕ!

Сообщения на передней панели могут

отображаться на одном из поддерживаемых

языков. Смотрите стр. 53 для получения

информации том, как выбрать язык и единицы

измерения.

1

2

F

C

7

G

3

8

1800 rpm

A

4

FLOW

10

240L

9

CLIMATE

5

AUTO

AC

6

V1129237

I-ECU

Клавиатура

1

Экран центральной

7

Стрелка вверх

предупреждающей

лампы

2

Экран измерительных

8

Стрелка вниз

приборов

3

Экран оборотов

9

Кнопка ESC

двигателя

4

Экран режима

10

Кнопка выбора

5

Экран времени и

климат-контроля

Панели приборов

46

Передняя приборная панель

6

Экран индикаторов

A

Главный экран

1

Центральная предупреждающая

лампа

Существует два различных типа ламп.

- Предупреждение

A

B

- Проверка

V1065386

Дополнительную информацию см. на стр. 53.

A Предупреждающая (красного

цвета)

B Проверка (желтого цвета)

УВЕДОМЛЕНИЕ

Если при работа загорается или начинает

мигать центральная предупреждающая лампа,

то следуйте инструкциям на блоке дисплея.

2

Индикаторы

При отстутствии предупреждающих сообщений

отображаются эти индикаторы.

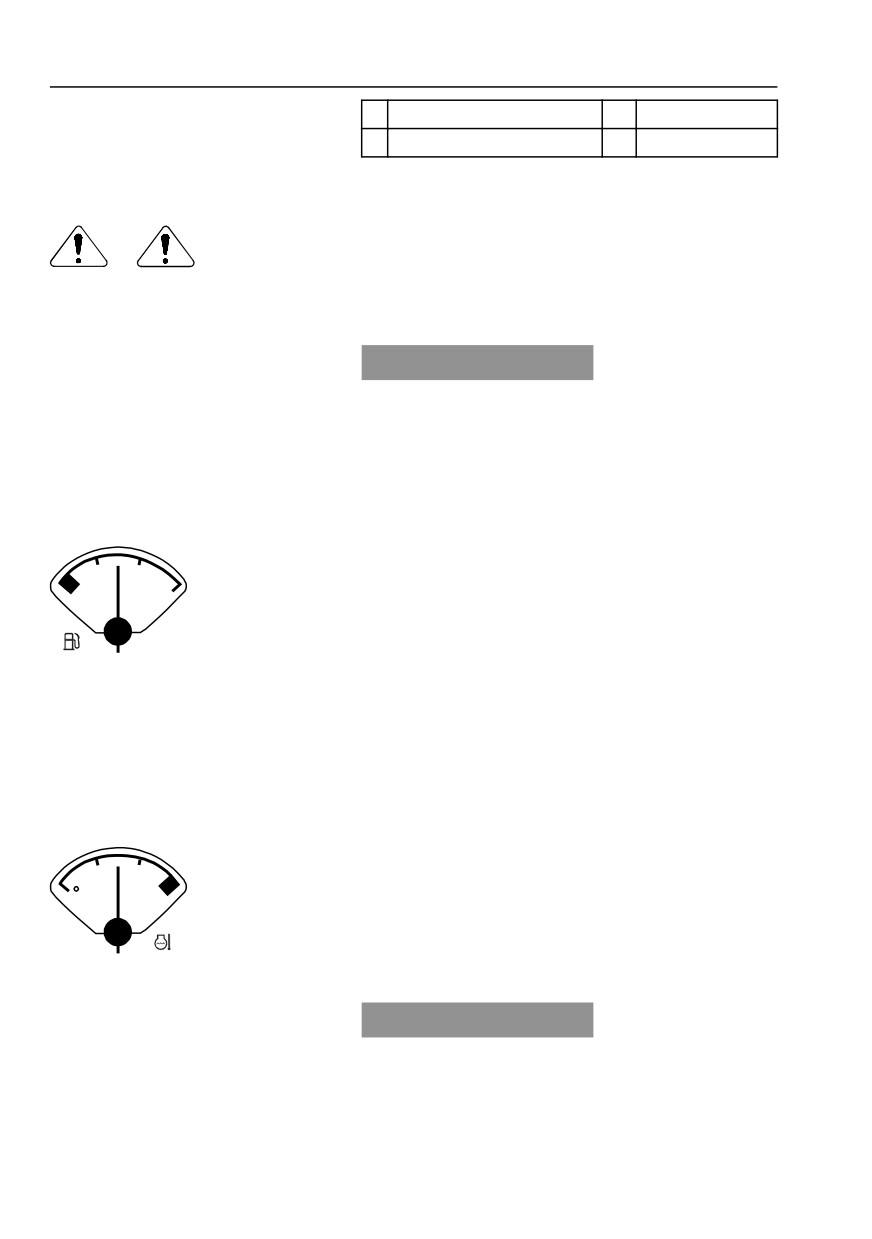

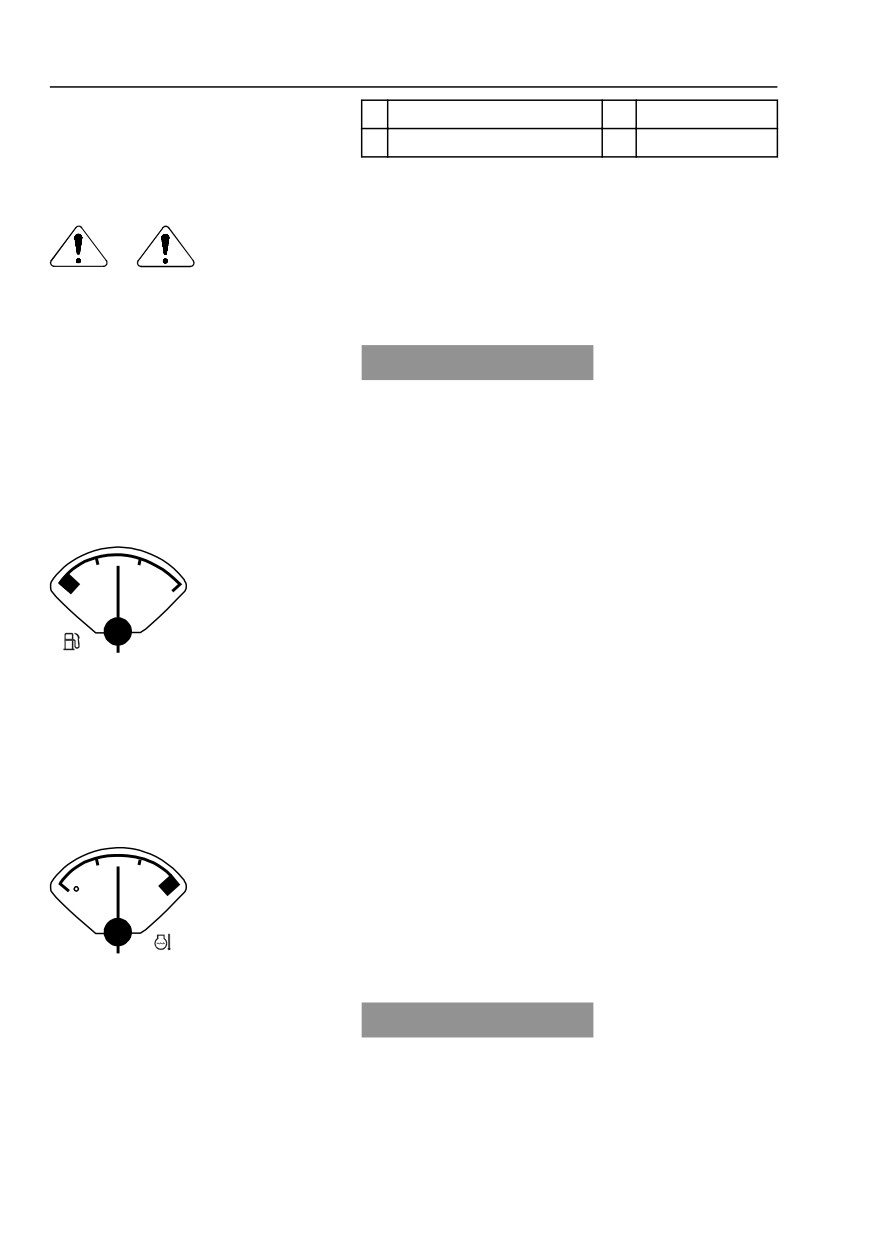

Уровень топлива

Этот измерительный прибор указывает на

F

текущий уровень топлива в баке. Красная

отметка слева означает "пустой бак". Стрелка

заходит к красный сектор когда бак заполнен

V1065454

примерно на 10% его емкости. Дозаправьте

машину для предотвращения попадания

воздуха в топливную систему. Если машина

работала с пустым баком, то заправьте ее

топливом как описано на стр. 320 и удалите

воздух из топливной системы в соответствии с

указаниями.

Емкость топливного бака смотрите стр. 355.

Температура охлаждающей жидкости

двигателя

C

Этот индикатор показывает температуру

охлаждающей жидкости двигателя. Красная

зона справа означает перегретое состояние

V1065455

двигателя.

УВЕДОМЛЕНИЕ

Красная центральная предупреждающая лампа

мигает, если температура охлаждающей

жидкости становится необычно высокой.

Немедленно остановите двигатель и

исследуйте причину.

Панели приборов

Передняя приборная панель

47

3

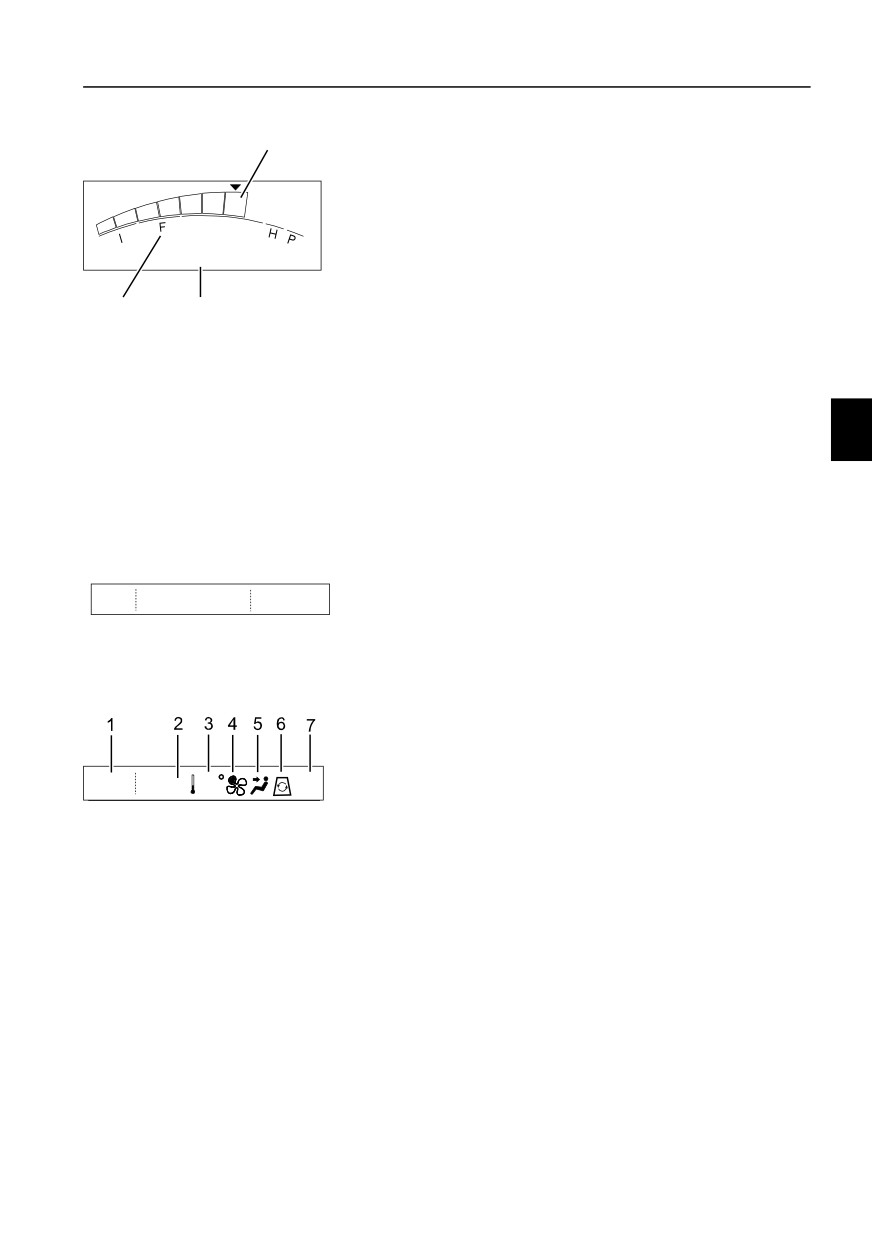

Oбороты двигателя

1

Экран оборотов двигателя будет отображаться,

если на "Главном экране" нет "Экрана меню".

Информацию об экране главного меню

смотрите стр. 53.

G

"Шаг оборотов двигателя", который выбирается

"Переключателем оборотов двигателя",

1635 rpm

отображается на соответствующем индикаторе

в виде разноцветной гистограммы.

2

3

V1106882

Текущие обороты двигателя показаны ниже

1

Шаг оборотов двигателя

индикатора оборотов (максимум - четыре

2

Индекс рабочего режима

цифры).

3

Текущие обороты двигателя

Когда двигатель выключен, обороты двигателя

отображаются как "0".

ВНИМАНИЕ!

Обороты двигателя и рабочий режим могут

изменяться в зависимости от дополнительного

оборудования.

4

Экран режима

Рассчитанное значения для потока

FLOW

дополнительного оборудования Х1 показано в

200L

V1065459

сегменте под названием "Сегмент потока".

Инструкции по настройке потока смотрите на

Скорость потока для Х1

стр. 53.

5

Время и климат-контроль

В сегменте времени отображается текущее

время. Обратитесь к стр. 53, где описаны

CLIMATE

процедуры установки текущего времени в

10:37

AUTO

25

AC

главном экране.

V1065460

Сегмент ЕСС указывает на состояние ЕСС

1

Время

(Электронный блок климат-контроля), что

2

Режим кондиционера

включает: заданную температуру, скорость

3

Температура

вентилятора, направление воздушного потока,

4

Скорость вентилятора

циркуляцию и статус кондиционера. Обратитесь

5

Направление потока воздуха

к стр. 131 для получения подробной

6

Циркуляция потока воздуха

7

Состояние кондиционирования

информации.

воздуха

Панели приборов

48

Передняя приборная панель

6

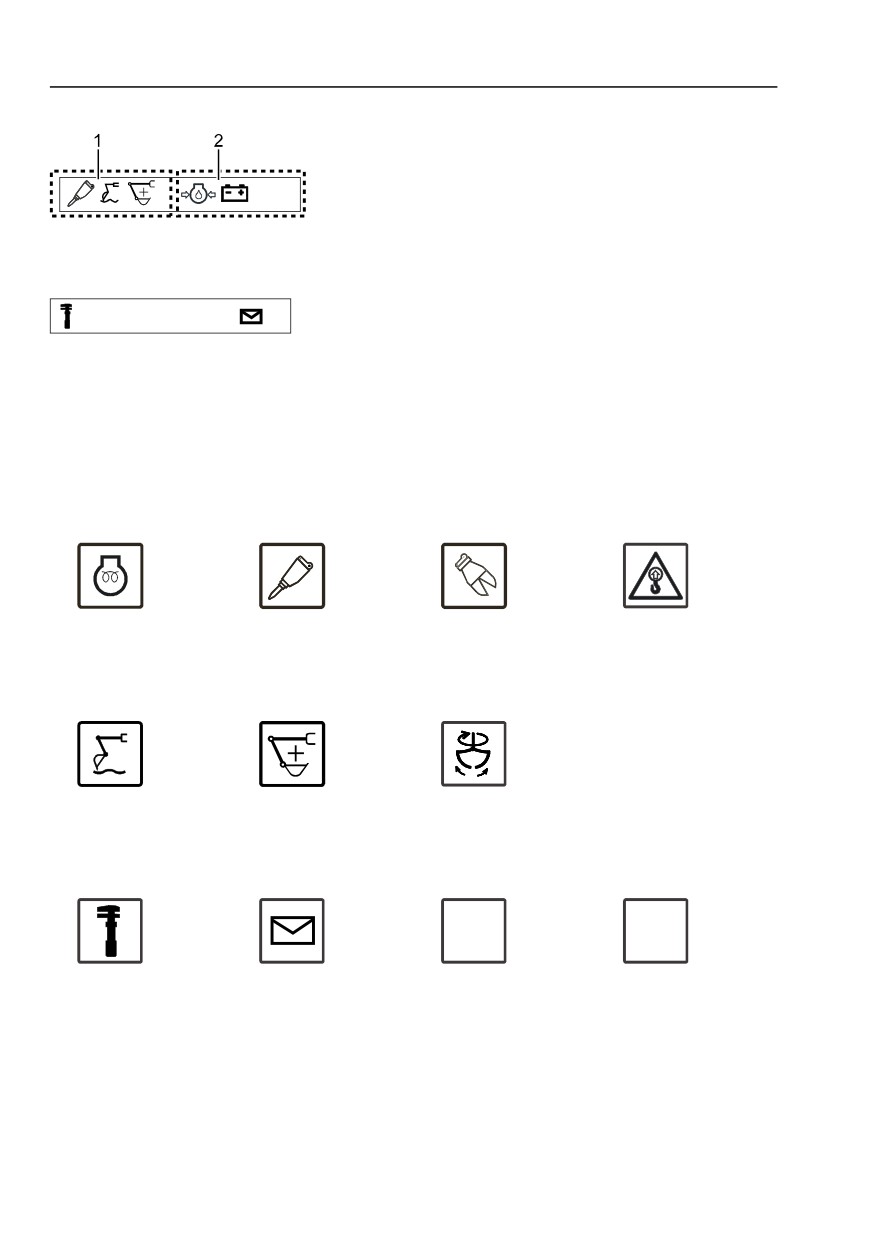

Индикаторы

Экран индикаторов позволяет быстро и понятно

доносить до пользователя необходимую

информацию в виде символов. Индикаторы

разбиты на две группы: функциональные и

V1129238

предупреждающие.

1

Индикаторы функций

- Они заполняют пространство экрана слева

2

Предупреждающие индикаторы

направо.

- Индикаторы, имеющие больший приоритет,

SAE

ISO

располагаются левее.

V1065462

- Индикаторы могут расширяться, если этому

Фиксированные индикаторы и

не мешают соседние символы.

положения

- Если нужно отобразить индикаторы при

полностью заполненной области просмотра,

то индикаторы заменяют друг друга так, чтобы

пользователь видел их все.

Индикаторы и их приоритеты приведены ниже:

Индикаторы функций

V1065463

V1065465

V1065466

V1065467

1

Предварительн

2 Выбран

3 Выбраны

4 Индикатор

ый нагрев

гидромолот

ножницы

перегрузки

воздуха

(дополнительно

(дополнительно

(дополнительно

е оборудование)

е оборудование)

е оборудование)

V1065468

V1129236

V1065469

5

Плавающее

6 Включение

7 Включение

положение

форсирования

гидравлического

(дополнительно

манипулятора

е оборудование)

SAE

BHL

ISO

V1065471

V1065472

V1065473

V1065474

Включение

Индикатор

Статус схемы

Статус схемы

сервисного

сообщения

управления

управления

режима

(фиксированное

(фиксированное

(фиксированное

(фиксированное

положение)

положение)

положение)

положение)

Панели приборов

Передняя приборная панель

49

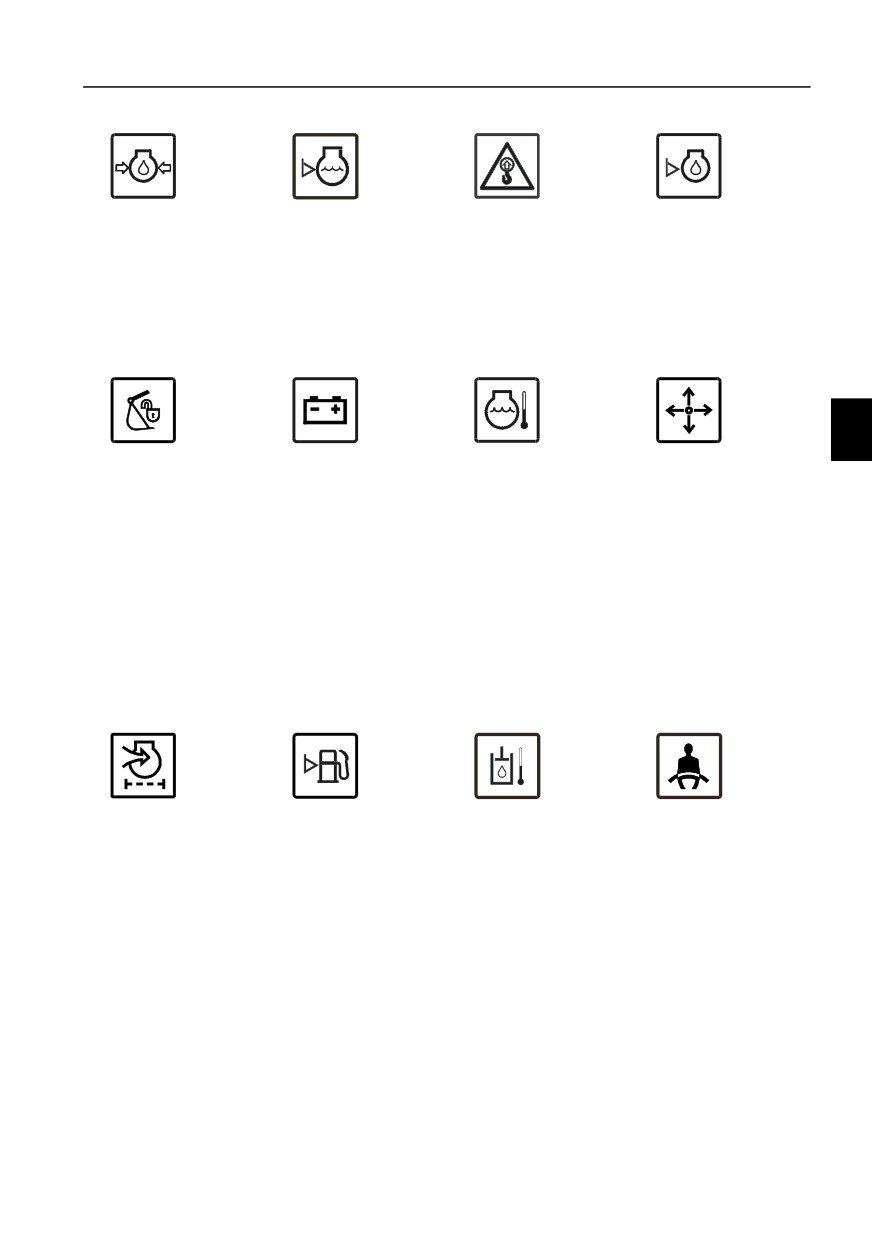

Предупреждающие индикаторы

V1065475

V1065476

V1065467

V1065478

1

Низкое давление

2 Низкий уровень

3 Перегрузка

4 Низкий уровень

масла в

охлаждающей

(дополнительно

моторного масла

двигателе

жидкости

е оборудование)

Предупреждени

е! Прекратите

подъем и

уменьшите груз.

V1065479

V1065480

V1065481

V1065483

5

Открыт

6 Отсутствует

7 Высокая

8 Предупреждени

гидрозамок

заряд батареи

температура

е смены схемы

навесного

охлаждающей

управления

устройства

жидкости

(дополнительно

двигателя

е оборудование)

Немедленно

прекратите

работу, если

ковш все еще

находится на

кронштейне

V1065484

V1065486

V1065487

V1065488

9

Засорен

10 Низкий уровень

11 Высокая

12 Ремень

воздушный

топлива

температура

безопасности

фильтр

гидравлического

двигателя

масла

Панели приборов

50

Передняя приборная панель

Система пожаротушения (FSS)

(дополнительное оборудование)

Система пожаротушения Volvo может

активироваться автоматически или вручную

оператором.

Если обнаружение огня происходит при

температуре выше 180°C, то система

активируется автоматически. В противном

случае, оператор может активировать систему с

помощью пусковой кнопки на панели

управления FSS или кнопки ручной активации,

расположенной вне кабины.

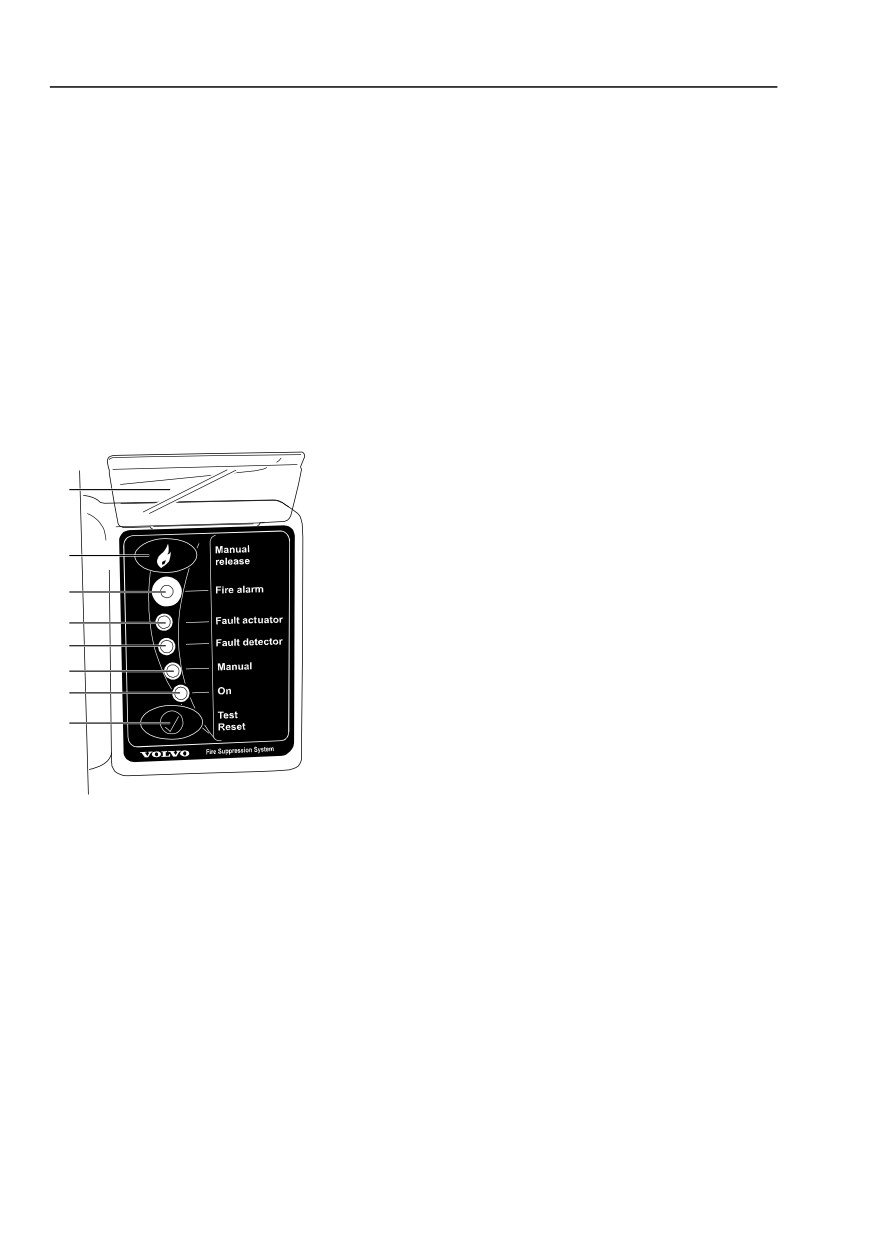

1. Система пожаротушения (FSS), панель

управления

Панель управления системы FSS

располагается в кабине. Блок управления

1

включает 5 светодиодных индикаторов и две

нажимные кнопки. При нормальной работе

2

зеленый индикатор ВКЛ (7) указывает на

активное состояние системы и нормальную

3

работу машины. Это единственный индикатор,

который должен быть включен.

4

1

Пластиковая крышка: защитное уплотнение

5

будет разламываться при поднимании

6

пластиковой крышки (1).

7

ВНИМАНИЕ!

8

Не следует поднимать пластиковую крышку за

исключением случаев, когда нужно

V1080734

активировать ручную пусковую кнопку (2).

Панель управления системой FSS

2

Manual release (Ручное освобождение)

1

Пластиковая крышка

(активация): при обнаружении возгорания

2

Ручная кнопка (кнопка

нажмите и удерживайте кнопку в течение 1

активации)

секунды для активации системы распыления

3

Предупреждение о пожаре

воды. Не выключайте двигатель. Он может

4

Неисправность привода

5

Неисправность детектора

использоваться для перемещения машины

6

Ручной

во время работы системы пожаротушения.

7

Вкл

3

Fire alarm: Этот светодиод будет светить

8

Проверка / Сброс (кнопка)

красным светом при обнаружении огня с

одновременным включением стробоскопа и

сирены.

ВНИМАНИЕ!

Ручная активация системы разбрызгивания

воды кнопкой снаружи кабины описана на

следующей странице.

Панели приборов

52

Передняя приборная панель

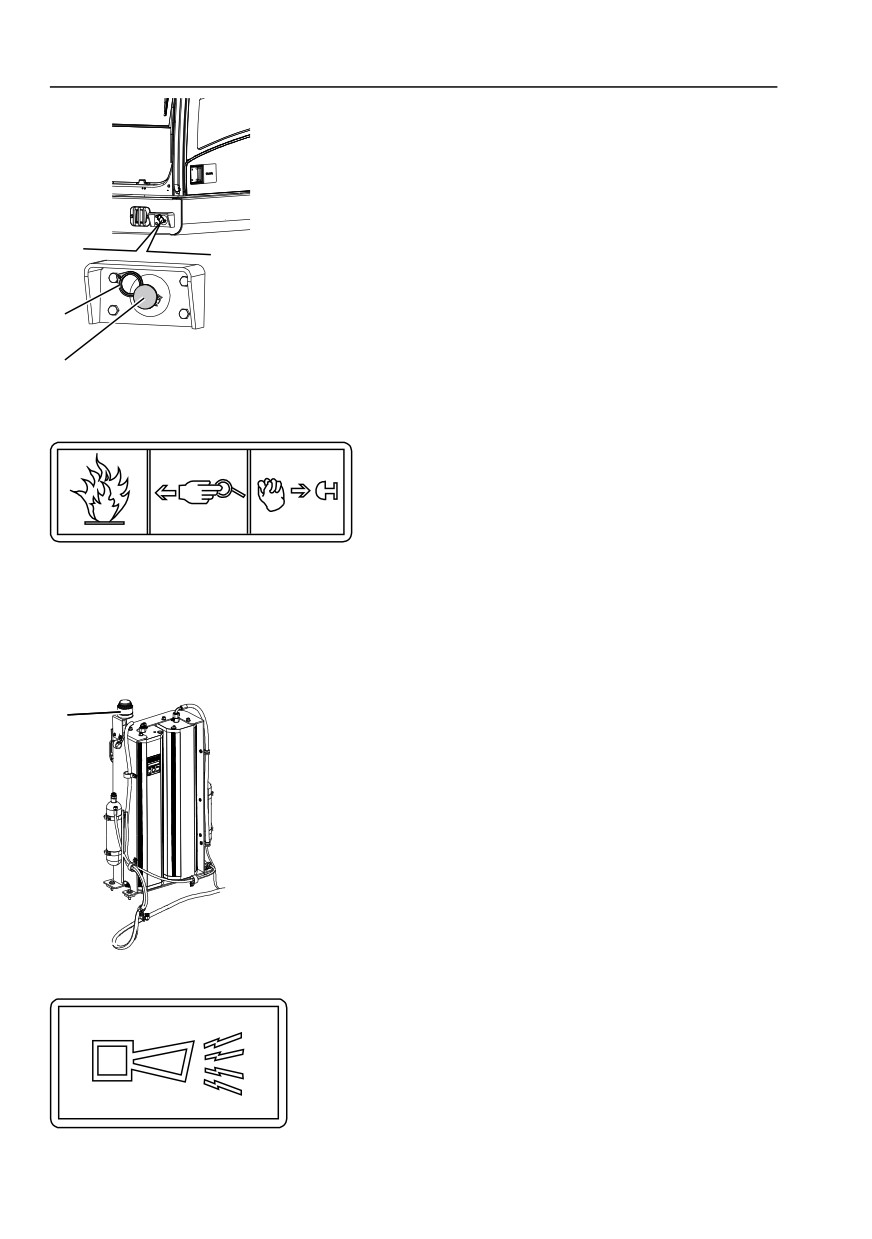

2. Кнопку ручной активации, снаружи

кабины

Кнопка ручной активации может использоваться

в любых условиях, даже если из-за Fault actuator

(Неисправен привод) или Fault detector

(Неисправен детектор) невозможно

активировать системы разбрызгивания, даже

если машина находится в нерабочем состоянии

с выключенным электропитанием.

1

2

V1101356

1

Уплотнение

2

Ручная кнопка активации

1

Вытащите желтое защитное уплотнение (1).

2

Нажмите на красную кнопку (2).

15126559

V1101902

Ручная активация системы

разбрызгивания с помощью кнопки

ручной активации

3. Сирена / стробоскоп

Сирена / стробоскоп активированы

- при обнаружении огня

A

- при активации системы разбрызгивания воды

с панели управления

- когда система активируется кнопкой ручной

активации

- при нажатии на кнопку проверки на панели

управления.

Сирена / стробоскоп остаются включенными

остаются включенными до тех пор, пока нажата

V1170332

кнопка проверки на панели управления. Если

индикатор пожара, сирена или стробоскоп не

A Сирена и стробоскоп

работают или включаются повторно,

обратитесь в авторизованный сервисный

центр Volvo construction equipment.

15126353

V1101903

Панели приборов

Блок дисплея

53

Блок дисплея

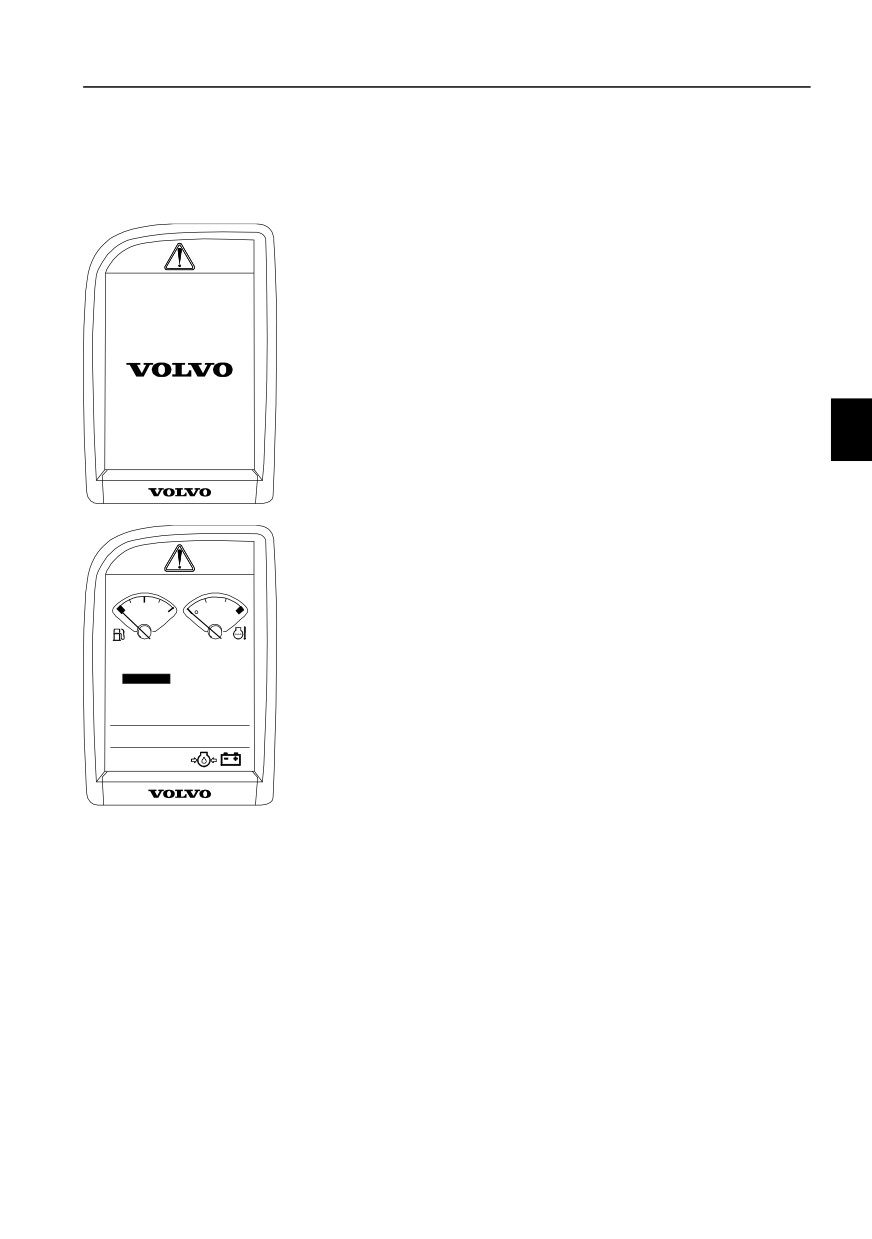

Пусковая последовательность

Начальная загрузка выполняется в следующем

порядке.

A Логотип Volvo

Если оператор поворачивает выключатель

зажигания в рабочее положение, то на

экране I-ECU в течение нескольких секунд

отображается логотип компании Volvo.

V1178185

B Initializing (Инициализация)

После появления логотипа оператор может

видеть состояние процесса инициализации,

который необходим для операционной

F

C

системы. На этом этапе I-ECU

инициализирует все внутренние устройства и

их операционные системы.

Initializing

ВНИМАНИЕ!

Переход в начальное состояние занимает

несколько секунд. Если выключатель батареи

был выключен, то после его включения системе

понадобится для инициализации несколько

V1178186

больше времени. В это время можно включать

машину и изменять режим двигателя.

Панели приборов

54

Блок дисплея

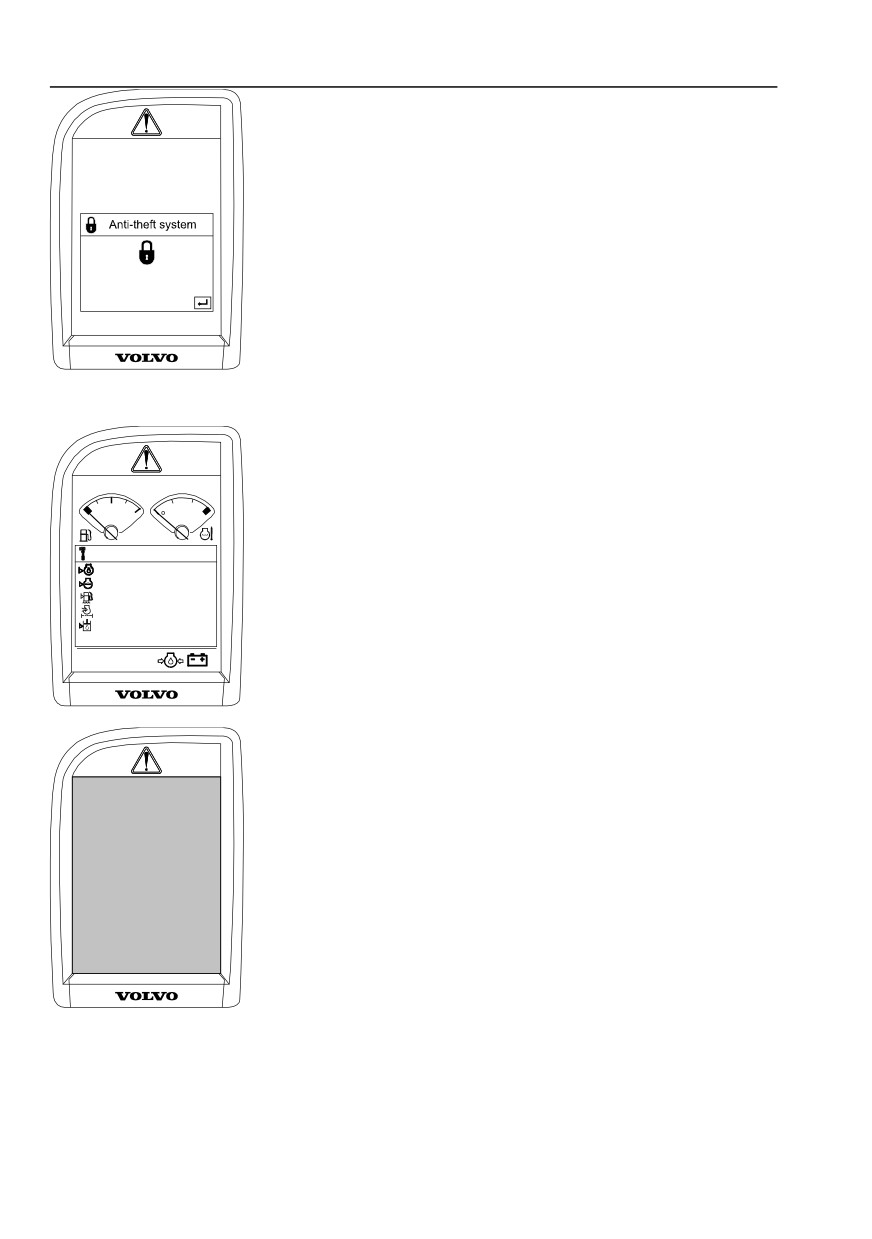

C Anti-theft system (Сист. защиты от кражи)

(дополнительное оборудование)

Система защиты от кражи отображается

только при установке этого дополнительного

оборудования.

- Enter operator code (Введите код

оператора): Этот экран будет включаться в

последовательность запуска, только если

Enter operator code

после выключения двигателя прошло

Confirm:

некоторое время. По умолчанию этот

промежуток равен 30 секундам (можно

изменить). Для включения/выключения этой

V1178187

функции обратитесь к вашему дилеру

компании Volvo CE. После ввода кода

оператора нажмите кнопку SELECT.

D Daily maintenance (Ежедневное ТО)

Оператор может просматривать элементы

ежедневного технического обслуживания раз

в день. Этот экран можно убрать, нажав

F

C

кнопку ESC или SELECT, или же он исчезнет

Daily maintenance

автоматически через 5 секунд.

Engine oil level

- Engine oil level (Уровень масла двиг.)

Coolant level

Water separator

- Coolant level (Уров. охл. ж.)

Air cleaner

- Water separator (Водоотделитель)

Hydraulic oil level

- Air cleaner (Воздушный фильтр)

- Hydraulic oil level (Уровень гидр.масла)

V1178203

E Исходный экран камеры (если установлена)

Все камеры, установленные на машине,

будут отображаться на экране I-ECU. Выход

из исходного экрана камеры производится

нажатием на кнопку камеры на клавиатуре.

ВНИМАНИЕ!

Нажмите на кнопку камеры на клавиатуре для

вывода изображения с камер во время работы

машины. Более подробная информация по

управлению камерами приведена на стр.

Система визуального контроля.

V1178189

Панели приборов

Блок дисплея

55

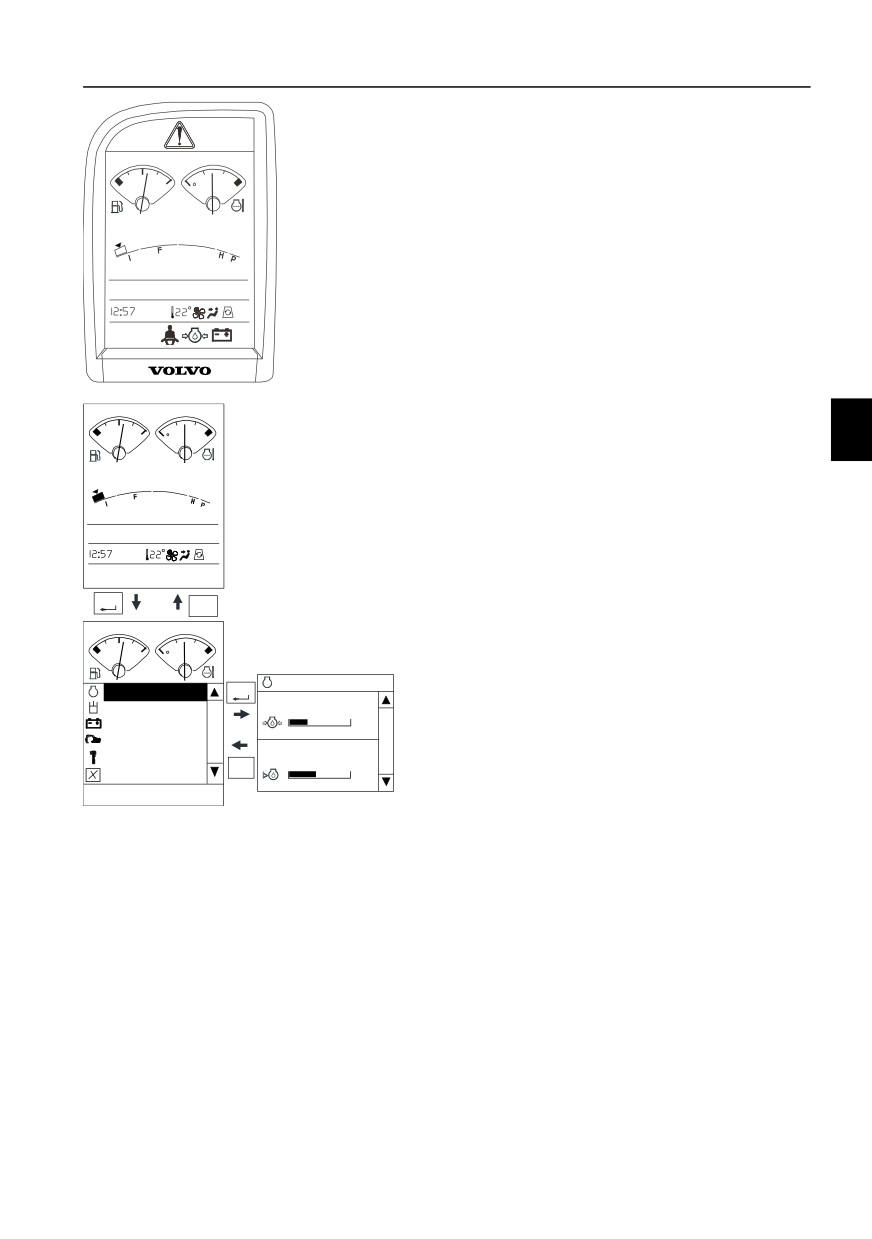

F Главный экран

После выхода из первоначального экрана

камеры начинает отображаться главный

экран.

F

C

ВНИМАНИЕ!

Индикатор ремня безопасности будет

G

отображаться в течение 3 секунд на экране

0 rpm

"Ежедневное ТО" или на главном экране.

FLOW

240L

CLIM ATE

Застегните ремень перед началом работы.

AUTO

AC

V1178204

Главное меню

F

C

Главное меню появляется при нажатии на

кнопку SELECT на клавиатуре.

G

При помощи кнопок со стрелками можно

805 rpm

перелистать список. При нажатии кнопки

FLOW

240L

SELECT на выделенном элементе меню

CLIMATE

AUTO

AC

появляются экраны более низкого уровня. Для

навигации по подменю используйте кнопки со

SELECT

ESC

стрелками. Любое действие можно прервать в

любое время, нажав на кнопку ESC.

F

C

Engine

Engine

SELECT

Hydraulics

Oil Pressure

Electrical system

0

Vehicle information

Service

Oil Level

ESC

Setup

Lo

Hi

V1065498

Экраны нижнего уровня

1

Engine (Двигатель)

- Oil pressure (Давление масла): Здесь

указывается измеренное давление

моторного масла. Зеленый индикатор

говорит о нормальном значении, красный -

об аварийном.

- Oil level (Уровень масла): Здесь указывается

измеренный уровень моторного масла.

Зеленый индикатор говорит о нормальном

значении, желтый - об аварийном.

Панели приборов

56

Блок дисплея

2

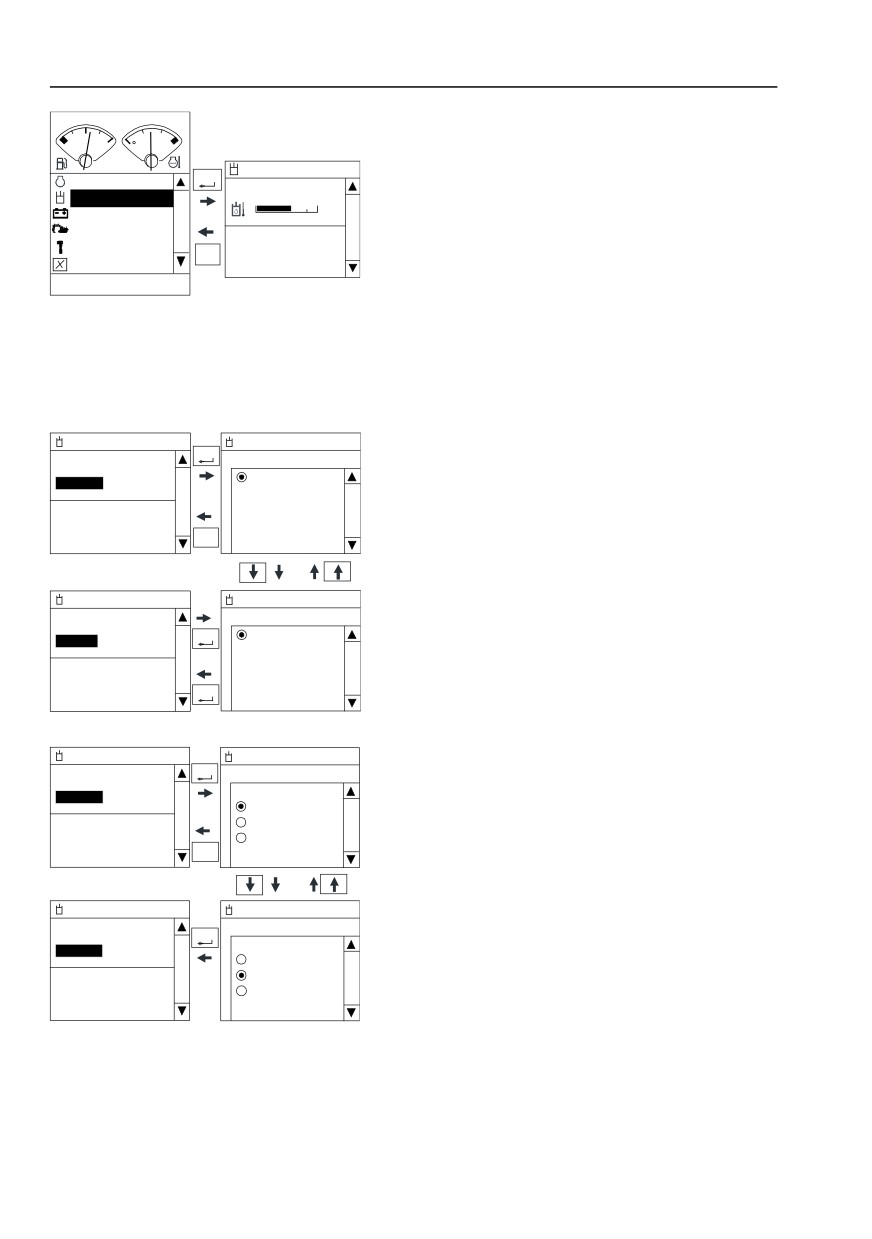

Hydraulics (Гидравлика)

-

Oil temperature (Температура масла): Здесь

F

C

указывается измеренная температура

Hydraulics

гидравлического масла. Зеленый индикатор

SELECT

Engine

Oil Temperature

говорит о нормальном значении, красный -

Hydraulics

Electrical system

Hi

об аварийном.

Vehicle information

Hammer op. hours

-

Hammer op. hours (Часы работы молота)

Service

ESC

14h

(дополнительное оборудование) :

Setup

V1065499

Приводится измеренное количество часов

работы молота.

ВНИМАНИЕ!

При определении сервисного интервала

для замены возвратного фильтра

гидромолота смотрите данные "Hammer op.

hours (Часы работы молота)".

Hydraulics

Hydraulics

-

X1 work tool (Раб.инструмент X1)

SELECT

X1 work tool

X1 work tool

(дополнительное оборудование):

HAMMER

HAMMER

Информирует оператора о текущем

40L

40bar

выбранном инструменте. Он также

X3 response mode

Toggle

Active

ESC

позволяет оператору выбирать

1way

предварительно заданное имя и настройки

каждого инструмента. При нажатии на

Hydraulics

Hydraulics

кнопки со стрелками выбирается другой

X1 work tool

X1 work tool

предварительно заданный инструмент. При

SELECT

SHEAR

SHEAR

выборе нового инструмента кнопкой

140L

40bar

SELECT, экран возвращается к

X3 response mode

Push

Active

SELECT

предыдущему состоянию и на нем

2way

V1091200

выводится имя вновь избранного

устройства.

Hydraulics

Hydraulics

-

X3 response mode (Режим ответа X3)

SELECT

X3 response mode

X3 response mode

(дополнительное оборудование) :

Active

Информирует оператора о выбранном в

Active

Normal

данный момент режиме ответа для Х3 и

Soft

ESC

позволяет производить выбор одного из 3

режимов. Выбор осуществляется кнопками

со стрелками. При нажатии на кнопку

Hydraulics

Hydraulics

SELECT устанавливается выбранный

X3 response mode

SELECT

X3 response mode

режим. Экран вернется к предыдущему

Normal

Active

окну, отображая вновь выбранный режим.

Normal

- Active (Активный)

Soft

- Normal (Норма)

V1091201

- Soft (Мягкий)

Оператор может установить

чувствительность рычагов управления

навесными устройствами. Наибольшая

чувствительность в режиме "Active

(Активный)".

Панели приборов

Блок дисплея

57

Hydraulics

Hydraulics

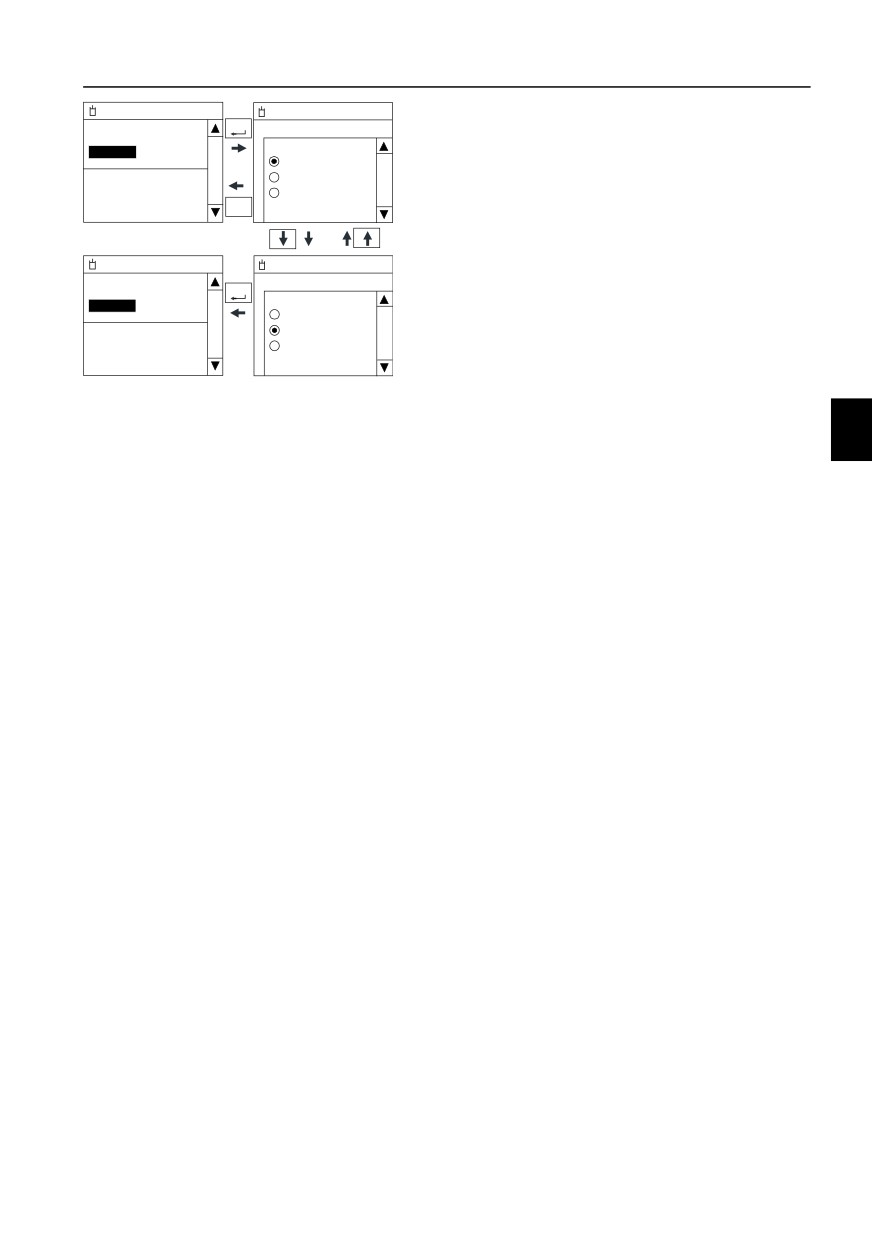

- Response mode (Режим ответа):

SELECT

Response mode

Response mode

Информирует оператора о выбранном в

Active

Active

данный момент режиме ответа и позволяет

Normal

производить выбор одного из 3 режимов.

Soft

ESC

Выбор осуществляется кнопками со

стрелками. При нажатии на кнопку SELECT

устанавливается выбранный режим. Экран

Hydraulics

Hydraulics

вернется к предыдущему окну, отображая

Response mode

Response mode

SELECT

вновь выбранный режим.

Normal

Active

- Active (Активный)

Normal

- Normal (Норма)

Soft

- Soft (Мягкий)

V1108189

Оператор может установить

чувствительность рычагов управления

навесными устройствами. Наибольшая

чувствительность в режиме "Active

(Активный)".

Панели приборов

58

Блок дисплея

3

Electrical system (Электрооборудование)

F

C

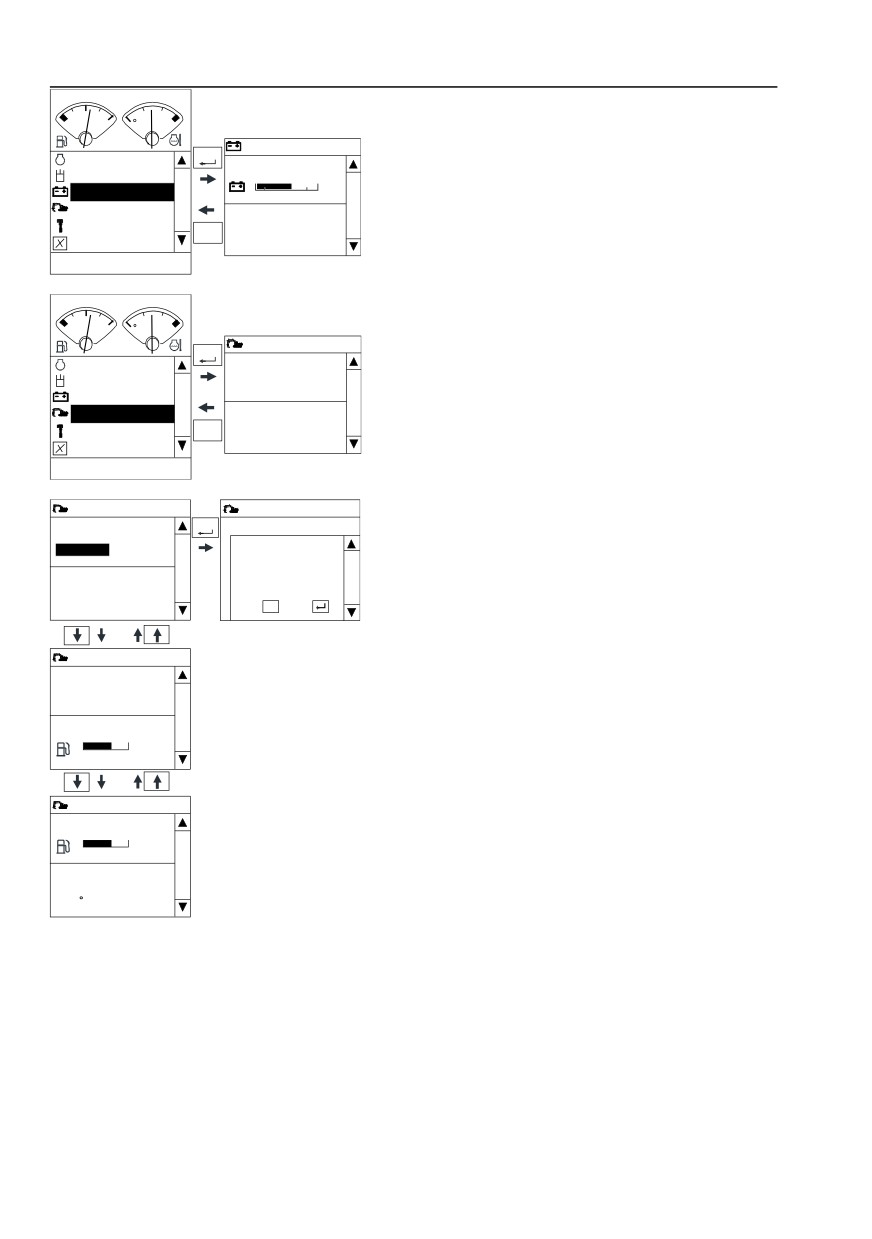

- Voltage (Напряжение): Здесь указывается

Electrical syst.

измеренное напряжение на аккумуляторной

SELECT

Engine

Voltage

батарее. Зеленый индикатор говорит о

Hydraulics

Electrical system

Min

Max

нормальном значении, красный - об

Vehicle information

аварийном.

Service

ESC

4

Vehicle information (Данные о машине)

Setup

V1065520

- Model (Модель): Здесь приводится название

F

C

машины.

Vehicle information

SELECT

- Serial number (Серийный номер): Здесь

Engine

Model

приводится серийный номер машины.

Hydraulics

ECXXXD

Electrical system

Vehicle information

Serial number

Service

ESC

XXXXXXXXX

Setup

V1091437

Vehicle information

Vehicle information

- Work timer (Рабочий таймер): Здесь

SELECT

Work timer

Work timer

показано суммарное время работы.

37h 43min

Reset work time

- Сброс таймера работы: Рабочее время

Average fuel cons

может быть сброшено при нажатии кнопки

2L/h

SELECT при выделенном значении

No :

ESC

Yes :

"Рабочий таймер". Нажатие на кнопку

SELECT в ответ на вопрос "Yes (Да)/No

Vehicle information

(Нет)". Нажмите кнопку ESC для ответа "No

Average fuel cons

(Нет)" или кнопку SELECT для ответа "Yes

2L/h

(Да)".

Current fuel cons

- Average fuel cons. (Средний расх. топлива):

Lo

Hi

Здесь указывается рассчитанное среднее

потребление топлива за последние 24 часа.

Vehicle information

- Current fuel cons. (Тек.расход топлива):

Current fuel cons

Здесь указывается рассчитанное

Lo

Hi

потребление топлива на данный момент.

- Ambient temp (Окр.темп.): Здесь

Ambient temp

указывается температура окружающего

25.0 C

V1091441

воздуха.

Панели приборов

Блок дисплея

59

5

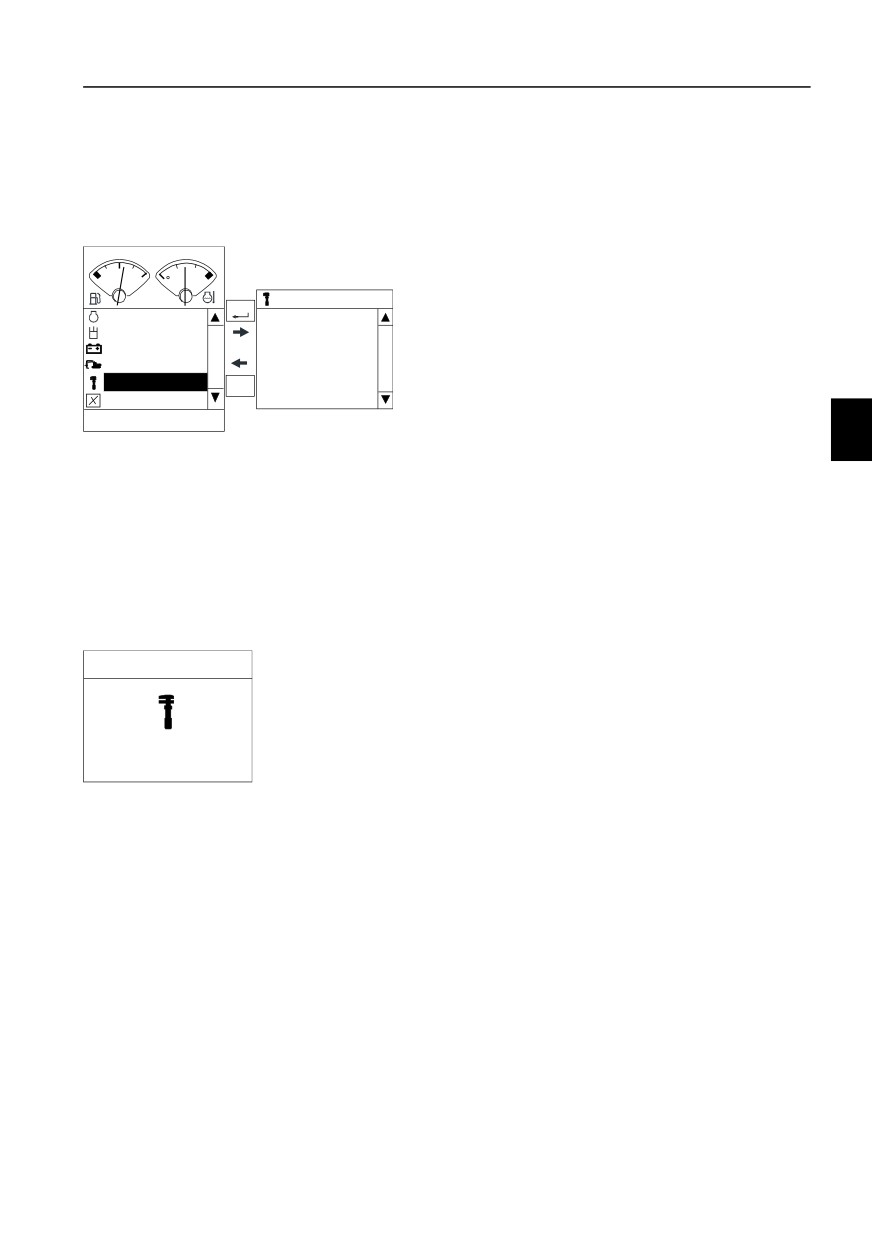

Service (Сервис)

На этом экране более низкого уровня

элементы обслуживания уже отображаются с

"оставшимся временем". Нажмите на кнопку

SELECT для изменения интервала или

вывода подробной информации.

-

Engine oil/filter (Масл. фильтр двиг.)

Инт.

F

C

Показывает интервал замены моторного

SELECT

Service

масла/фильтра в часах. В зависимости от

Engine

Engine oil/filter

450h

типа моторного масла/фильтра оператор

Hydraulics

Fuel filterWater sep

450h

Electrical system

Hydraulic oil

2000h

может установить величину этого

Vehicle information

Hydraulic oil filter

1900h

интервала. Диапазон настройки от 50 до

Service

ESC

500 часов.

Setup

V1091442

Time remaining (Осталось времени)

Показывает время в часах, оставшееся до

следующего сервиса моторного масла/

фильтра.

Когда значение "Осталось времени"

достигает 40 ч, 20 ч и 0 ч на I-ECU будет

выводиться проверочный экран с

параметрами "Осталось времени" и

"Интервал". Выполните обслуживание

элементов в соответствии с интервалом

обслуживания, см. страницу 356.

Reset time remaining?

Check

(Сброс.остав.время?)

После выполнения обслуживания можно

выполнить сброс времени. Нажмите на

Engine oil filter

кнопку SELECT в окне вопроса "Yes (Да)/No

450/500

(Нет)". Нажмите на кнопку ESC, чтобы

V1091572

выбрать ответ "No (Нет)" или на кнопку

SELECT, чтобы выбрать ответ "Yes (Да)".

После сброса времени будет отображен

следующий интервал и "Осталось

времени".

Если оператор не заменил моторное

масло/фильтр и не сбросил это значение,

то оно обнуляется, а затем становится

отрицательным.

Панели приборов

60

Блок дисплея

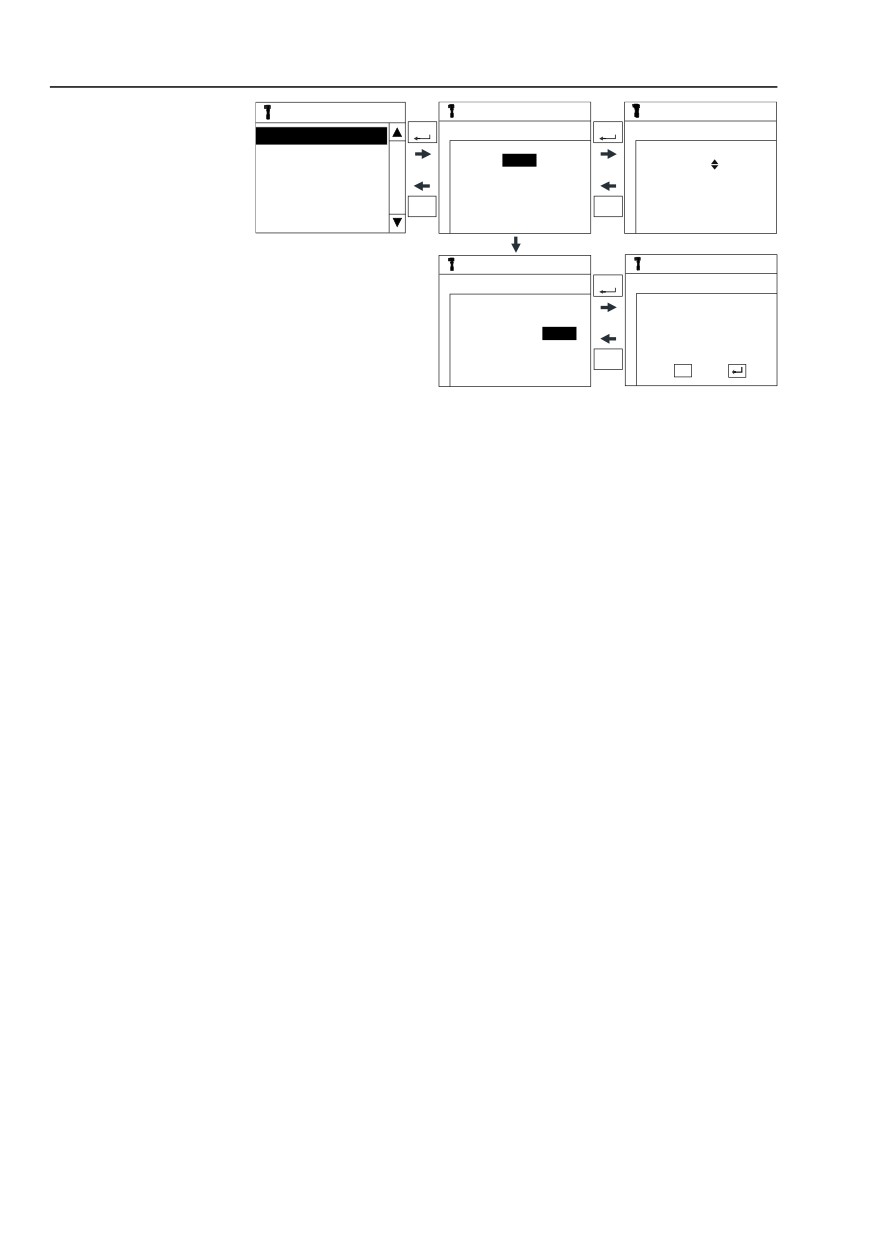

Service

Service

Service

SELECT

Engine oil/filter

SELECT

Engine oil/filter

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

500h

475h

Hydraulic oil

2000h

Time remaining : 450h

Hydraulic oil filter

1900h

ESC

ESC

Service

Service

Engine oil/filter

SELECT

Engine oil/filter

Interval :

500h

Reset time remaining?

Time remaining : 450h

ESC

No :

ESC

Yes :

V1091443

Панели приборов

Блок дисплея

61

-

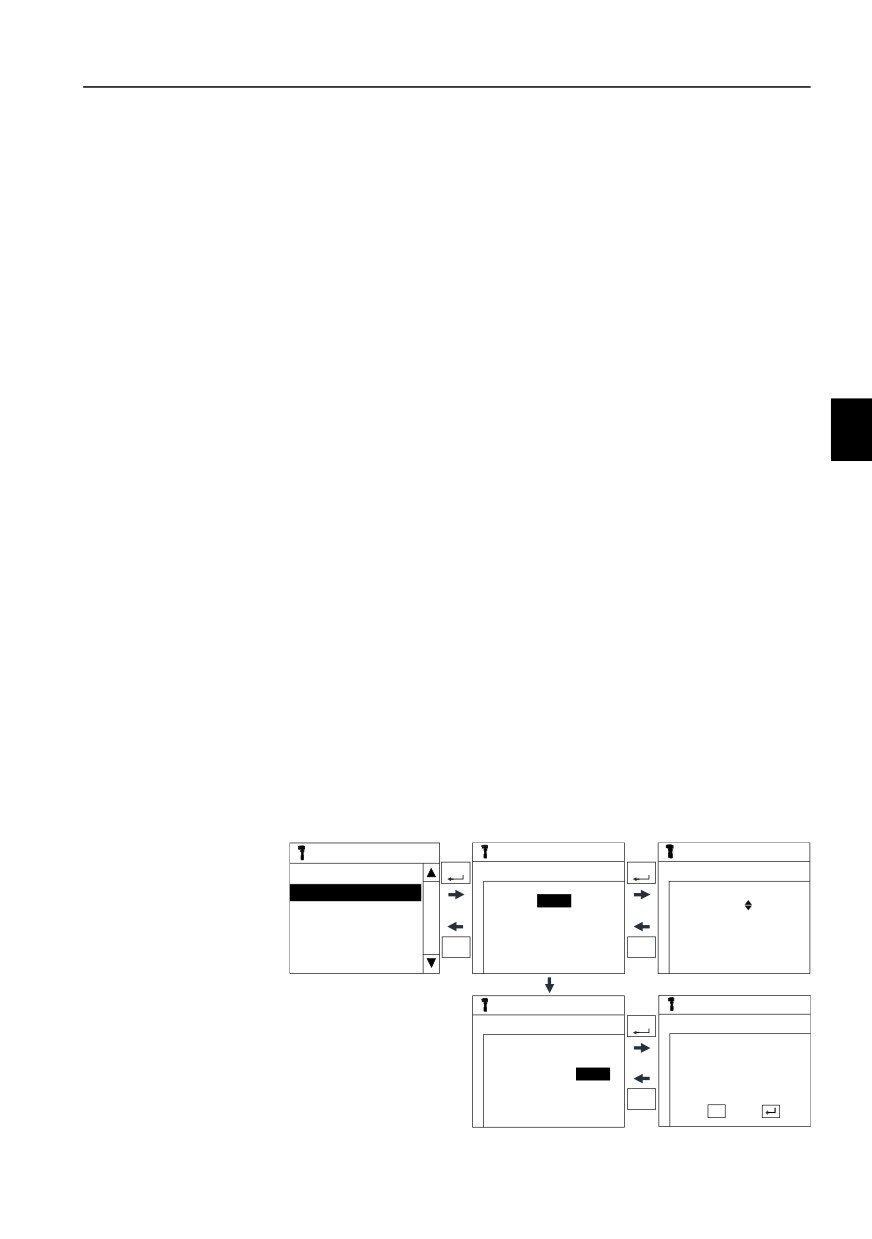

Fuel filter/Water sep (Топл. фильтр, водоот.)

Interval (Интервал)

Показывает интервал замены топливного

масла/водяного сепаратора в часах.

Оператор может установить величину

этого интервала. Диапазон настройки - от

50 до 500 часов.

Time remaining (Осталось времени)

Показывает время, оставшееся до

следующего сервиса топливного фильтра/

водяного сепаратора.

Когда значение "Осталось времени"

достигает 40 ч, 20 ч и 0 ч на I-ECU будет

выводиться проверочный экран с

параметрами "Осталось времени" и

"Интервал". Выполните обслуживание

элементов в соответствии с интервалом

обслуживания, см. страницу 356.

Reset time remaining?

(Сброс.остав.время?)

После выполнения обслуживания можно

выполнить сброс времени. Нажмите на

кнопку SELECT в окне вопроса "Yes (Да)/No

(Нет)". Нажмите на кнопку ESC, чтобы

выбрать ответ "No (Нет)" или на кнопку

SELECT, чтобы выбрать ответ "Yes (Да)".

После сброса времени будет отображен

следующий интервал и "Осталось

времени".

Если оператор не выполнил обслуживание

компонентов и не сбросил это значение, то

оно обнуляется, а затем становится

отрицательным.

Service

Service

Service

SELECT

Fuel filter/ Water sep

SELECT

Fuel filter/ Water sep

Engine oil/filter

450h

Fuel filter/ Water sep

450h

Interval :

500h

Hydraulic oil

2000h

475h

Time remaining : 450h

Hydraulic oil filter

1900h

ESC

ESC

Service

Service

Fuel filter/ Water sep

SELECT

Fuel filter/ Water sep

Interval :

500h

Reset time remaining?

Time remaining : 450h

ESC

No :

ESC

Yes :

V1091444

содержание      ..      1      2      3      ..
