Volvo EC750D гусеничный экскаватор. Руководство оператора (2018 год)

EC750D L

Предисловие

РУКОВОДСТВООПЕРАТОРА

Это руководство оператора служит пособием по

правильному использованию и техническому

обслуживанию машины. Его следует внимательно изучить

перед запуском и эксплуатацией машины или перед

выполнением на ней любого профилактического

Содержание

обслуживания.

Храните руководство в кабине так, чтобы оно всегда было

под рукой. При потере немедленно замените его новым.

Руководство оператора описывает сферы применения,

Общее описание

для которых главным образом предназначена машина.

Оно написано для применения на всех рынках. Поэтому

мы просим вас не обращать внимания на разделы,

Панели приборов

которые не применимы к вашей машине или тем работам,

которые вы на ней выполняете.

ВНИМАНИЕ!

Если данное руководство описывает более чем одну

Другие органы управления

машину, то приведенная в нем информация относится ко

всем машинам, если не указывается обратное.

Было потрачено очень много времени для того, чтобы

Инструкции по эксплуатации

сконструировать и изготовить максимально эффективную

и безопасную машину. Несчастные случаи, которые, не

смотря на это, все же происходят, обычно обусловлены

человеческим фактором. Осторожный сознательный

Техника управления

оператор и поддерживаемая в хорошем состоянии

машина образуют безопасное, эффективное и выгодное

сочетание. Исходя из этого читайте и следуйте

Меры безопасности

инструкциям по технике безопасности.

при обслуживании

Путем изменения конструкции мы постоянно стремимся

улучшить нашу продукцию и сделать ее более

эффективной. Мы оставляем за собой право делать это

Техническое обслуживание

без обязательства вносить эти улучшения в продукцию,

которая уже поставлена. Мы также оставляем за собой

право изменять данные, оборудование, инструкции по

обслуживанию и уходу без предварительного

Технические характеристики

уведомления.

Алфавитный указатель

Ref. No. 20043052-C

Оригинал на английском языке Перевод оригинального руководства.

Предисловие

Правила техники безопасности

В обязанности оператора входит знать и выполнять все

применимые государственные и местные правила техники

безопасности. Инструкции по технике безопасности,

приводимые в этом руководстве, относятся только к тем

случаям, когда нет соответствующих государственных

или местных правил техники безопасности.

ОПАСНО

Знак безопасности в сочетании с этим сигнальным словом

указывает на опасную ситуацию, которая, если не будет

исключена, приведет к смерти или серьезной травме.

Опасность связана только с наиболее критическими

ситуациями.

ПРЕДУПРЕЖДЕНИЕ

Знак безопасности в сочетании с данным сигнальным

словом предупреждает об опасной ситуации, которая,

если не будет предотвращена, может привести к

смертельному исходу или серьёзной травме.

ВНИМАНИЕ

Знак безопасности в сочетании с данным сигнальным

словом предупреждает об опасной ситуации, которая,

если не будет предотвращена, может привести к травме

средней тяжести или лёгкому ранению.

УВЕДОМЛЕНИЕ

Указывает на потенциально опасные ситуации, которые

могут привести к повреждению машины.

ВНИМАНИЕ!

Используется для извещения об информации по

установке, эксплуатации или техническому

обслуживанию, которая является важной, но не относится

к опасности.

Изучите возможности и ограничения вашей

машины!

Предисловие

Идентификационные номера

Запишите ниже идентификационные номера машины и ее компонентов. Всегда

используйте эту информацию при консультациях с производителем или при заказе

запасных частей.

Volvo Group Korea Co., Ltd.

Производитель:

Сеонгсан-гу, Чангвон-см, Гиеонгсангнам-до, Корея

51710

PIN машины (серийный

номер)

Двигатель

Главный насос

Гидромотор поворота

Бортовой гидромотор

Главный управляющий

клапан

• Присылайте Ваши комментарии к Руководству оператора по адресу om@volvo.com.

• Открытый исходный код, используемый в данном продукте, может быть получен со

следующего вебсайта. (http://webdoc.volvo.co.kr/exc-oss)

Содержание

Предисловие

Идентификационные номера

Общее описание

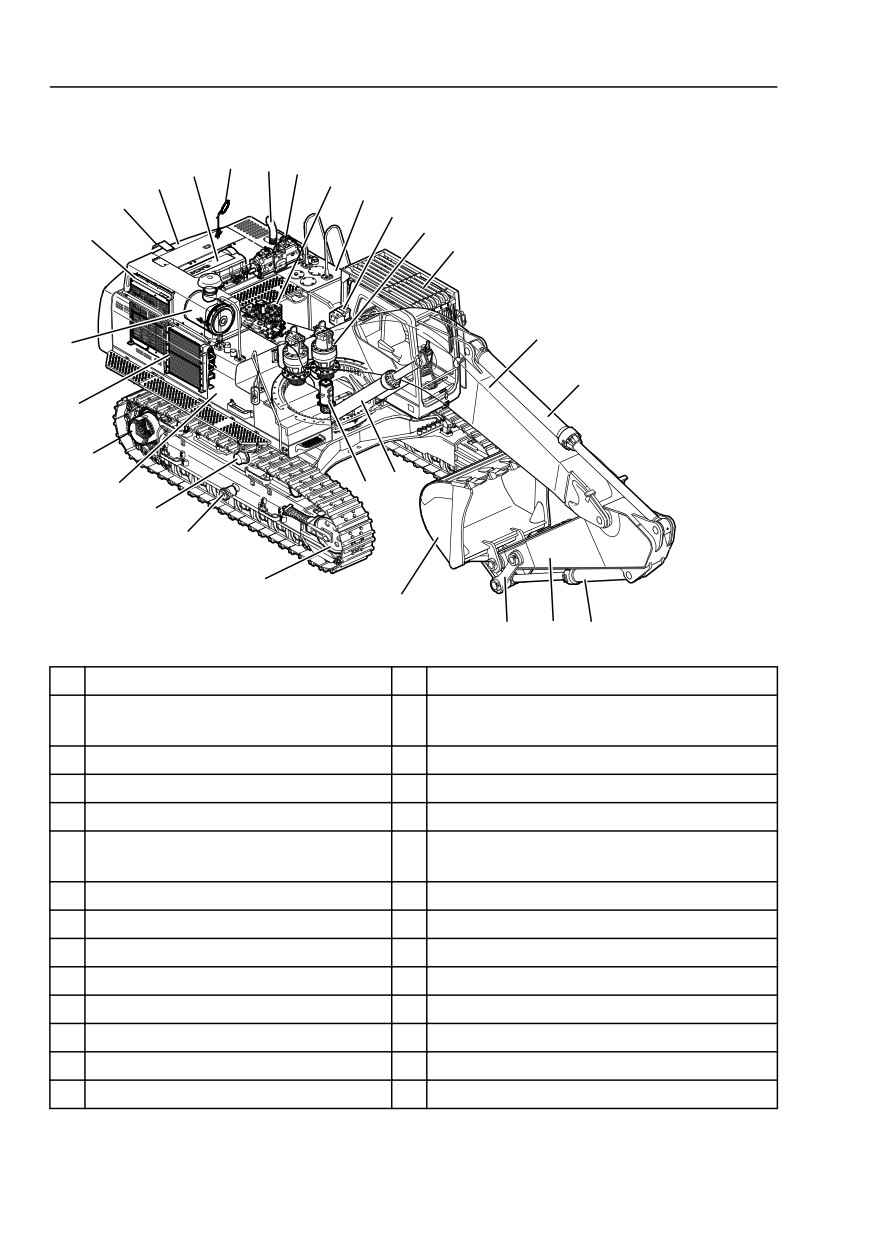

Общий вид машины

Маркировка «CE», директива по ЭМС

Устройства связи, установка

Компоненты, связанные с

безопасностью

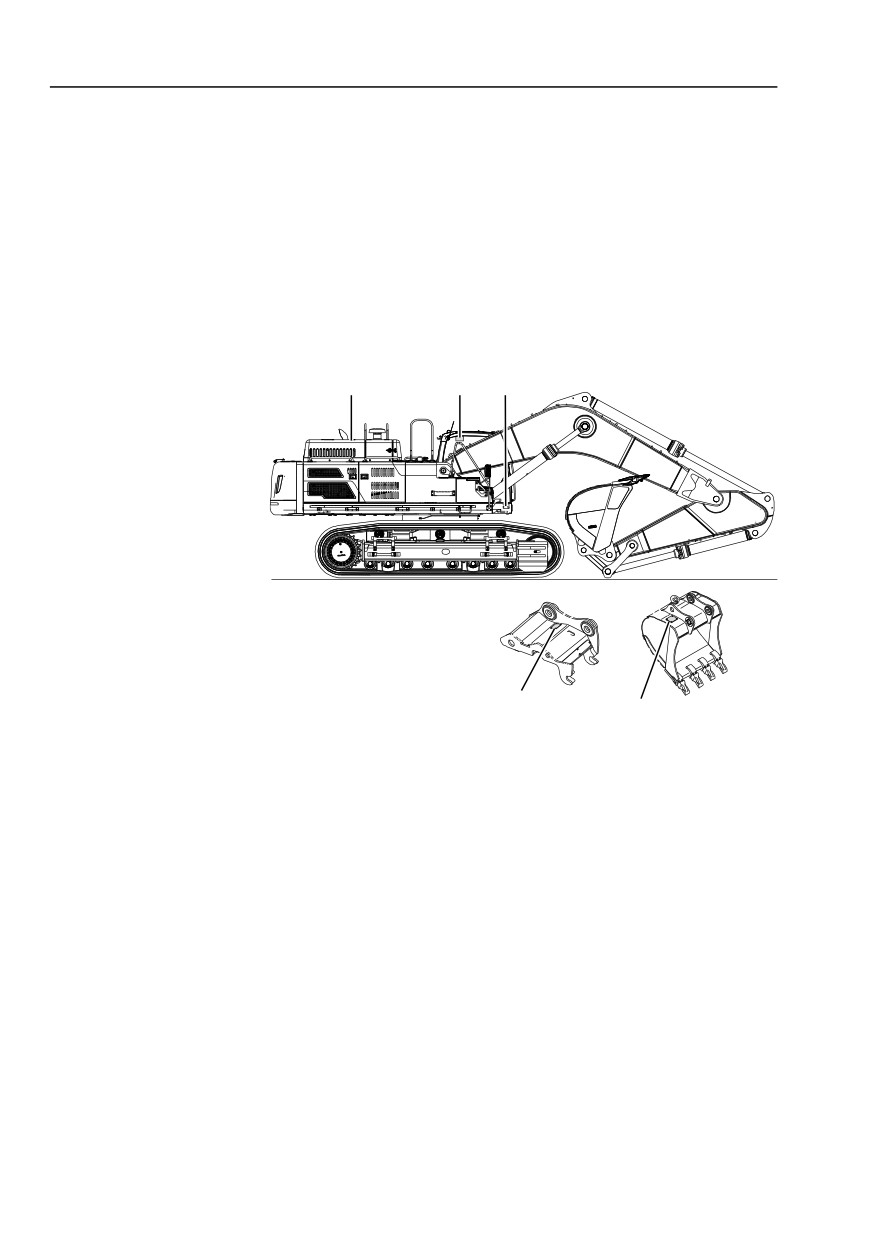

Таблички с информацией об изделии

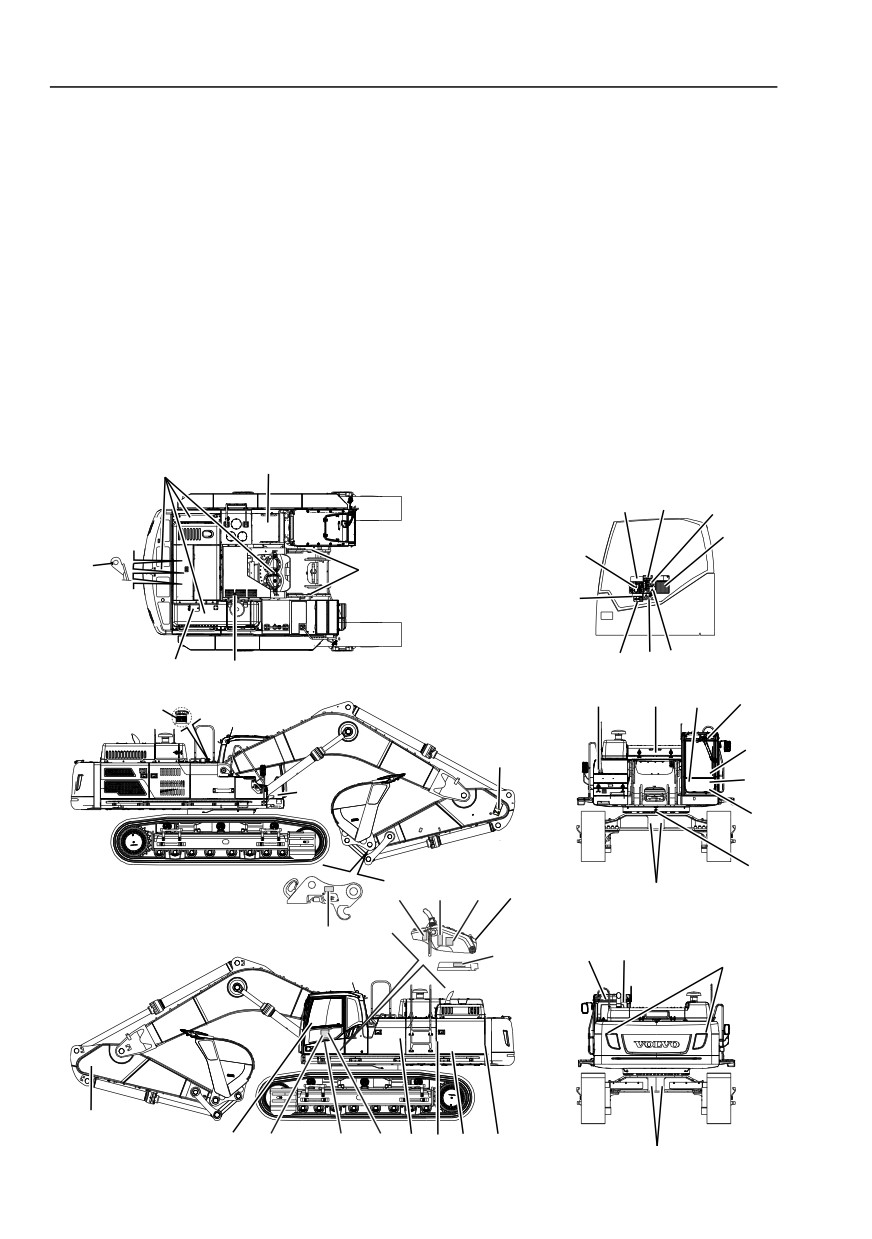

Информационные и предупреждающие

таблички

Федеральный закон США о чистоте

воздуха

Панели приборов

Левая приборная панель

Передняя приборная панель

Блок дисплея

Правая приборная панель

Задняя приборная панель

107

Другие органы управления

108

Органы управления

109

Кабина

117

Блокировка системы управления

121

Комфорт оператора

122

Инструкции по эксплуатации

161

Правила техники безопасности во

время работы

164

Мероприятия перед началом работы

169

Запуск двигателя

170

Прогрев гидравлической системы

177

Управление

180

Остановка

181

Парковка

182

Извлечение и буксировка

184

Транспортировка машины

186

Содержание

Техника управления

211

Вибрации, передающиеся на тело

оператора

212

Правила проведения земляных работ

215

Работа в опасных местах

219

Рабочее оборудование

231

Навесные устройства, присоединие и

отсоединение

233

Ковши

241

Гидромолот

245

Клапаны защиты от разрыва шлангов

248

Выбор траков гусениц

250

Подъем грузов

251

Сигнальная схема

254

Меры безопасности при

обслуживании

257

Положение для технического

обслуживания

258

Прочитать перед проведением

обслуживания

260

Вход, выход и подъем на машину

266

Противопожарные мероприятия

267

Обращение с вредными материалами ... 270

Обращение с тросом, трубами и

шлангами

275

Техническое обслуживание

277

Таблица смазки и обслуживания

279

Техническое обслуживание, каждые 10

часов

288

Техническое обслуживание, каждые 50

часов

291

Техническое обслуживание, каждые

250 часов

299

Техническое обслуживание, каждые

500 часов

303

Техническое обслуживание, каждые

1000 часов

308

Техническое обслуживание, каждые

2000 часов

311

Техническое обслуживание, каждые

4000 часов

315

Техническое обслуживание, по

необходимости

316

Общее описание

Применение

Машина предназначена для использования в

нормальных условиях и для выполнения

операций, описанных в руководстве оператора.

Если она используется для других целей или в

потенциально опасных услових, например, во

взрывоопасной атмосфере, местах, где в

воздухе присутствует асбестовая пыль и т.д., то

должны выполняться особые правила техники

безопасности, а машина должна быть

оборудована специальными приспособлениями

для такого использования. Для получения

дополнительной информации свяжитесь с

производителем или дилером.

Требования по охране окружающей

среды

Во время эксплуатации, техобслуживания и

ремонта машины необходимо соблюдать

правила по охране окружающей среды. При

проведении любых работ, связанных с

машиной, необходимо всегда соблюдать

действующие региональные и национальные

законы по охране окружающей среды.

Двигатель

Дизельные двигатели Volvo включают

высокоточные топливные форсунки высокого

давления, турбокомпрессор, охладитель

наддувочного воздуха и электронные блоки

управления, которые оптимизируют работу

машины.

Общее описание

Электрооборудование

Электрическая система состоит из системы

пуска двигателя, системы зарядки, системы

наблюдения за машиной, системы управления

двигателем / насосом и системы

кондиционирования воздуха.

Машина оборудована хорошо защищенной

мощной электрической системой.

Водонепроницаемые разъемы жгутов проводки

с двойной фиксацией используются для защиты

соединений от коррозии. Главные реле и

электромагнитные клапана защищены от

повреждения. Главный переключатель -

стандартный.

Система автоматического холостого хода

Автоматическая система холостого хода

уменьшает обороты двигателя до холостого

хода при отсутствии работы с педалями и

рычагами на протяжении определенного

времени. Это уменьшает потребление топлива

и шум в кабине.

Система автоматического выключения

двигателя

(дополнительное оборудование)

Система автоматического отключения

двигателя предназначена для остановки

двигателя при простое машины в течение

определенного времени. По умолчанию это

время равно 5 минутам, что можно изменить

только через Tech Tool (сервисный инструмент

Volvo). Обратитесь к дилеру Volvo Construction

Equipment.

Условия автоматического выключения

двигателя

- Рычаг блокировки управления вниз.

- Переключатель оборотов двигателя не

используется.

За 1 минуту до отключения двигателя на I-ECU

появится предупреждающее сообщение, и

оператор может его отменить, нажав на кнопку

ESC, переместив вверх рычаг блокировки

управления или изменив положение

переключателя оборотов двигателя (рычаг

блокировки повернут вниз).

Общее описание

Кабина

Кабина оператора имеет удобный доступ,

широкую дверь и отличный обзор во все

стороны. Поглощающие удары и вибрацию

гидроамортизированные опоры и

звукопоглощающая облицовка обеспечивают

низкий уровень шума в кабине. Верхнее стекло

переднего окна легко сдвигается под потолок, а

нижнее - снимается и хранится в двери.

Встроенная система кондиционирования

и обогрева воздуха

Профильтрованный воздух подается в кабину

под давлением при помощи автоматически

регулируемого вентилятора. Воздух

распределяется по кабине через 14

воздуховодов.

Системы FOPS и FOG

Конструкция кабины удовлетворяет

требованиям по защите от падающих объектов,

вес которых соответствует методикам проверки

в соответствии со стандартом "FOPS" и "FOG".

Кабина утверждена частью защитной структуры

согласно стандартам FOPS и FOG. (FOPS:

ISO10262 (Уровень II), FOG: ISO10262:1998

(Уровень II) и SAE J1356)

FOPS - это сокращение от Защитной структуры

от падающих объектов (Falling Object Protective

Structure) (верхняя защита), а FOG - от Защиты

от падающих объектов (Falling Object Guard)

(верхняя и боковая защита).

Усиленная кабина

Кабина спроектирована таким образом, чтобы

обеспечить минимальное защищенное

пространство при ударе.

Общее описание

Гидравлическая система

Гидросистема ASWM (Automatic Sensing Work

Mode) спроектирована так, чтобы обеспечить

высокие производительность, мощность

выемки и точность маневрирования при

топливной экономичности. Суммирование

потоков, их распределение с учетом

приоритетов поворотной системы, стрелы и

рукояти и регенерация потоков рукояти и

стрелы обеспечивают оптимальные рабочие

характеристики.

Суммирование потоков : позволяющее

объединять потоки обоих гидравлических

насосов для обеспечения высокой

производительности и короткого рабочего

цикла.

Приоритет стрелы: дает приоритет для

работы стрелы.

Приоритет рукояти: более короткие рабочие

циклы при выравнивании и увеличенная

емкость ковша при экскавации.

Приоритет поворота: ускорение

выполняемых совместно операций.

Регенерация потоков стрелы и рукояти :

предотвращающая кавитацию и

увеличивающая производительность за счет

оптимизации потоков при совмещении

движений.

Клапана удержания стрелы и рукояти :

исключающие их дрейф в процессе работы.

Бортовой гидромотор и редуктор

2-ступенчатый гидромотор с 3 понижающими

планетарными передачами на каждой гусенице.

Рама: полностью сварная устойчивая к

скручиванию коробчатая конструкция.

Поворотный гидромотор и редуктор

Надстройка поворачивается двумя узлами

поршневых гидромоторов с 2-ступенчатыми

понижающими редукторами.

Установлен автоматический тормоз поворота и

предотвращающий отскок клапан.

Общее описание

Оборудование

На машину может устанавливаться различное

дополнительное оборудование, выбор которого

зависит от требований различных рынков.

Примером такого оборудования может быть,

например, система автоматического

отключения двигателя и автоматическая

система смазки (стандартная комплектация на

некоторых рынках).

Модификации

Модификации машины, включая использование

не утвержденных аксессуаров или запасных

частей может повлиять на состояние машины и

ее способность выполнять задуманные

операции. Любые модификации машины

запрещены за исключением случаев выдачи

письменного разрешения компанией Volvo

Construction Equipment. Компания Volvo

Construction Equipment оставляет за собой

право отклонения всех гарантийных

рекламаций, возникновение которых связано

вследствие не утвержденных изменений.

Лица, выполняющие неутвержденные

модификации принимают на себя всю

возникающую и связанную с модификациями

ответственность, включая все неблагоприятные

влияния на машину.

Модификации официально утверждаются при

удовлетворении, по крайней мере, одного из

следующих условий:

Навесные устройства, аксессуары, узлы или

запасные части изготовлены или

представлены компанией Volvo Construction

Equipment, установлены в заводском

утвержденном порядке, как описано в

печатных изданиях, которые можно получить

у компании Volvo Construction Equipment; или

Модификация утверждается в письменном

виде Инженерным департаментом серийных

изделий компании Volvo Construction

Equipment.

Общее описание

Противоугонное устройство

(дополнительное оборудование)

Установка противоугонного устройства

осложняет кражу машины. Компания Volvo

Construction Equipment поставляет

противоугонные устройства в качестве

дополнительного оборудования. Если ваша

машина еще им не оборудована, то вы можете

обратиться к квалифицированному специалисту

по обслуживанию для её установки.

Регистрация информации о машине

Эта машина оборудована системой

программного обеспечения, которая

записывает различную информацию о машине.

Полученная информация передается в

компанию Volvo, где используется в процессе

разработки новой продукции и обнаружения

возможных неисправностей.

По вопросам относительно этой информации

можно обратиться к дилеру.

Система CareTrack

На машине может быть установлена

телематическая система CareTrack,

разработанная Volvo Construction Equipment.

Система хранит данные машины, например

положение машины, часы работы, расход

топлива, уровень топлива, которые по

беспроводной сети можно передать на

компьютер. CareTrack имеется в различных

версиях, в зависимости от требуемого уровня

информации.

CareTrack помогает спланировать техническое

обслуживание и избежать затрат, связанных с

простоем машины. Производительность

увеличивается за счет сбора информации о

правильности управления машиной и о

потреблении ею топлива. CareTrack также

помогает владельцу ограничить рабочую зону

машины с помощью виртуальных заграждений.

Это помогает избежать неавторизованного

использования машины и кражи. Для получения

дальнейшей информации обратитесь к дилеру

Volvo Construction Equipment.

Общее описание

Система CareTrack передает данные таким же

образом, как мобильные телефоны.

Максимальная выходная мощность системы

составляет 10 Вт. Передатчик системы всегда

включен и не может быть выключен

оператором.

При пользовании системой CareTrack

необходимо соблюдать те же ограничения и

меры предосторожности (например, находиться

на безопасном расстоянии от системы), что и

при использовании мобильных телефонов.

Общее описание

Общий вид машины

V1155080

Цилиндр рукояти

Камера заднего обзора

Стрела

Радиатор и охладитель наддуваемого

воздуха

Цилиндр стрелы

Воздушный фильтр

Центральный проход

Охладитель гидравлического масла

Кабина оператора

Бортовой гидромотор и редуктор

Поворотный гидромотор и

Топливный бак

редуктор

Батарея

Верхний ролик

Бак с гидравлической жидкостью

Нижний каток

Главный управляющий клапан

Натяжной ролик

Главный насос

Ковш

Глушитель

Тяга

Зеркало

Рукоять

Двигатель

Цилиндр ковша

Противовес

Общее описание

Маркировка «CE», директива по ЭМС

Маркировка «CE», директива

по ЭМС

Маркировка СЕ

(Декларация о соответствии: Применимо только

к машинам продаваемым в пределах ЕС / ЕЭЗ.)

Эта машина имеет маркировку СЕ, которая

означает, что она удовлетворяет

соответствующим "Важным требованиям к

V1067840

здоровью и безопасности" ("Essential Health and

Safety Requirements"), которые предъявляются

в Директиве по безопасности механизмов,

2006/42/EC (EU Machinery Safety Directive).

Лица выполняющие изменения, влияющие на

безопасность машины, несут за это

ответственность.

В доказательство удовлетворения указанным

требованиям, машины поставляются в

Директивой ЕС о соответствии, выпускаемой

компанией Volvo CE для каждой отдельной

машины. Эта декларация ЕС также относится к

навесным устройствам, производимыми

компанией Volvo CE. Эти документы являются

ценными и должны аккуратно сберегаться в

течение, по крайней мере, десяти лет. Документ

должен всегда сопровождать машину при

продаже.

Если машина используется для иных целей или

с иными навесными устройствами, чем

приведенные в этом руководстве, то все время

и в каждом отдельном случае должна

обеспечиваться должная безопасность. Лицо,

выполняющее такие действия, также несет

ответственность за то, что в некоторых случаях,

это может потребовать новой СЕ маркировки и

издания новой Декларации ЕС о соответствии.

Общее описание

Маркировка «CE», директива по ЭМС

Директива ЕС EMC

Электронное оборудование машины, в

некоторых случаях, может оказывать помехи на

другой электронное оборудование или

испытывать неблагоприятное воздействие от

внешних электромагнитных помех, которые

могут создавать угрозу для безопасности.

Директива ЕС ЕМС об "Электромагнитной

совместимости", 2014/30/EC, представляет

общее описание требований, которые могут

быть предъявлены по отношению к машине с

точки зрения безопасности, где определены

допустимые пределы в соответствии с

международными стандартами.

Машина или устройство, которое

удовлетворяет этим требованиям, должны

маркироваться знаком СЕ. Наши машины

специально тестировались на предмет

электромагнитных помех. Маркировка СЕ на

машине и декларация о соответствии также

удовлетворяют директиве ЕМС.

Если на этой машине устанавливается другое

электронное оборудование, то оно должно

иметь маркировку СЕ и быть проверенным на

предмет электромагнитных помех.

Общее описание

Маркировка «CE», директива по ЭМС

ПРИМЕР ДЕКЛАРАЦИИ ЕС О СОВМЕСТИМОСТИ ДЛЯ МАШИН (IIA)

Volvo Construction Equipment настоящим заявляет, что указанный ниже продукт:

Производитель: Volvo Construction Equipment АВ

Адрес: 160, Doosanvolvo-ro,Seongsan-gu, Changwon-si, Gyeongsangnam-do, 642-430

Страна: Корея

Категория: Землеройная машина

Марка: Volvo

Тип: Гидравлический экскаватор

Модель: ECXXXX, ECRXXXX, EWXXXX

Мощность [кВт]: XXX

Типовое давление звука [дБ(A)]: XXX

Гарантированное давление звука [дБ(A)]: XXX

PIN: *VCEXXXXXXXXXXXXXX*

Совместно с

Тип: не применяется

Модель: не применяется

Заводской номер: не применяется

в государстве, в котором данное машинное оборудование было выведено на рынок,

и за исключением добавленных компонентов и/или операций, выполненных в

последующем в соответствии с положениями Основных правил по технике

безопасности и производственной санитарии следующих директив:

Директива ЕС "Машины и механизмы": 2006/42/EC

Директива ЕС "Шумы, производимые вне помещений": 2000/14/EC

Директива ЕС "Электромагнитная совместимость": 2014/30/EC

а также их поправками в отношении машинного оборудования и других применимых

директив

Применяются следующие согласованные стандарты:

Машины землеройные - Безопасность. Часть 1: EN 474-1:2006+A5:2018

Машины землеройные - Безопасность. Часть 5: EN 474-5:2006+A3:2013

Составитель технического паспорта: XXXXXX, D-54329 KONZ, Германия

Уполномоченный орган: 1067; AV Technology Ltd., AVTECH House, Birdhall Lane, Cheadle

Heath, Stockport. SK3 0XU, UK.

Эта декларация включает навесные устройства категории "инструменты",

созданные, спроектированные/утвержденные, выставленные на продажу и

проданные упомянутым выше производителем.

фамилия и подпись лица,

фамилия и подпись уполномоченного

уполномоченного составлять декларацию

представителя

от лица производителя

XXXXXX; XXXXXX

Чханвон, Корея

день/

год

Место

дата

год

месяц

Общее описание

Устройства связи, установка

УВЕДОМЛЕНИЕ

Установка любого дополнительного

электронного оборудования для связи должна

выполняться подготовленными специалистами

в соответствии с инструкции Volvo Construction

Equipment.

Защита против электромагнитных помех

Эта машина проверена в соответствии с

директивой ЕС 2004/108/EC, контролирующей

электромагнитные помехи. Поэтому является

крайне важным, чтобы все неутвержденные

электронные аксессуары, например, устройства

связи, проходили обязательное тестирование

перед установкой и использованием. Это

связано с тем, что они могут создавать помехи

для нормальной работы электронных систем

машины.

Указания

При установке должны выполняться

приведенные ниже указания:

Расположение антенны должно быть выбрано

таким образом, чтобы обеспечить хорошую

адаптацию к окружению.

Кабель антенны должен быть коаксиального

типа. Убедитесь, что кабель не поврежден, его

оболочка и оплетка не расщеплены на концах,

оплетка покрывает соединительный разъем и

имеет с ним хороший гальванический контакт.

Сопрягаемые поверхности монтажного

кронштейна антенны и кузова должны быть

чистыми, свободными от краски с удаленными

следами грязи и окислов. После установки

защитите сопрягаемые поверхности от

коррозии для поддержания хорошего

гальванического контакта.

Помните о необходимости держать в стороне

чувствительные к помехам кабели. К ним

относятся кабели подачи электропитания и

антенны для устройств связи. Страдать от

помех могут кабели, идущие к или от

электронных блоков машины. Установите

жгуты кабелей максимально близко к

Общее описание

Компоненты, связанные с безопасностью

Компоненты, связанные с

безопасностью

Оригинальные запасные части Volvo — это

гарантия максимального срока службы,

надежности и безопасности для машины и

оператора. Если не используются надежные,

изготовленные специально для данной машины

детали, это может представлять угрозу

безопасности и здоровью, а также повлиять на

работу машины. Для заказа запасных частей

обратитесь к дилеру и сообщите ему

обозначение модели и серийный номер машины

(ПИН). Расположение таблички с серийным

номером см. в разделе «Идентификационные

таблички».

У дилеров Volvo всегда имеется свежая

информация о запасных частях, которая

регулярно обновляется через информационную

систему PROSIS.

Защитные детали и запчасти машины

Защитными деталями и запчастями машины

называются компоненты, предназначенные для

обеспечения безопасности.

Примеры защитных деталей машины и

запчастей

Съемные защитные устройства и ограждения

над вращающимися деталями и горячими

поверхностями

Защитные пластины, перекладины, крышки и

ступени

Компоненты, предназначенные для снижения

шума и вибрации

Компоненты , предназначенные для

улучшения обзора

Сиденье оператора в сборе, включая ремень

безопасности

Наклейки и таблички

Фильтр кабины

ВНИМАНИЕ!

В случае снятия защитных деталей и запчастей

машины или их повреждения необходимо

немедленно установить их на место,

отремонтировав или, при необходимости,

заменив.

Общее описание

Таблички с информацией об изделии

Таблички с информацией об

изделии

На рисунке внизу показано расположение

таблички продукта, таблички двигателя,

таблички кабины и табличек навесных

устройств. Всегда используйте

идентификационный номер продукта (ПИН),

указанный на табличках машины и/или

двигателя, при устранении неисправностей и

при заказе запасных частей.

V1155078

Табличка продукта

Эта табличка с Идентификационным номером

продукта, (Product Identification Number (PIN)),

где указывается обозначение модели,

серийного номера и, если применимо, вес

машины, мощность двигателя, год

изготовления и знак СЕ. Табличка

располагается на правой стороне надстройки.

Двигатель

Указание типа двигателя, серийного номера и

номера детали отштамповано на верхней

поверхности крышки клапанного механизма.

Общее описание

Таблички с информацией об изделии

Кабина

Эта табличка с названием закреплена на

внутренней стороне кабины. На ней указан

номер детали, серийный номер.

Ковш

Эта табличка с названием прикреплена к

верхней части ковша и указывает порядковый

номер модели ковша, серийный номер, код

поставщика, номинальную емкость, вес, ширину

резания, номер детали зуба и переходника.

Гидрозамок навесного устройства

Эта табличка закрепляется на внешней стороне

гидрозамка. На ней указывается код

поставщика, серийный номер, номер детали и

масса.

Общее описание

Информационные и предупреждающие таблички

Информационные и

предупреждающие таблички

Информационные и предупреждающие наклейки закреплены в важных местах

машины чтобы напоминать оператору и обслуживающему персоналу об

определенных мерах предосторожности. На машине не устанавливаются все

приведенные ниже наклейки. Их выбор зависит от рынка продажи и модели

машины. Таблички и наклейки должны быть чистыми от грязи настолько, чтобы их

можно было прочитать и понять. При потере или не читабельном состоянии они

должны немедленно заменяться новыми. Номер детали (номер заказа) приводится

на соответствующих табличках и наклейках и в Каталоге деталей.

ВНИМАНИЕ!

Слово WARNING будет приводиться на предупреждающих наклейках для машин в

Северной Америке.

20 24

5,33

40 37 11

V1155079

Общее описание

Информационные и предупреждающие таблички

Предупреждающие наклейки

V1079477

V1065357

ПPEДOCTEPEЖEHИЕ! Читайте

ПРЕДУПРЕЖДЕНИЕ! Высокое

руководство по эксплуатации.

давление, не выкручивайте

возвратную пружину при натяжении

гусениц - прочитайте руководство по

эксплуатации. См. стр. 330.

V1065342

V1079483

ПPEДOCTEPEЖEHИЕ! Перед тем,

ПPEДOCTEPEЖEHИЕ! Не

как покинуть кабину машины

запускайте двигатель.

отключите рычаги гидравлической

системы, переместив вниз рычаг

блокировки управления.

V1065344

V1065343

ПРЕДУПРЕЖДЕНИЕ! Открывание

ПРЕДУПР! Не наступать на эту

крышки радиатора - горячая

поверхность.

охлаждающая жидкость под

давлением.

Общее описание

Информационные и предупреждающие таблички

V1092982

V1093037

ПРЕДУПРЕЖДЕНИЕ! Не

ПРЕДОСТЕРЕЖЕНИЕ!

используйте функцию плавающего

Используется вспомогательное

перемещения при отжимании

оборудование. Возможность

машины - читайте руководство по

повреждения кабины либо машины.

эксплуатации. Плавающее

положение стрелы (дополнительно).

См. 231.

V1079478

V1079484

ПPEДOCTEPEЖEHИЕ! Высокое

10 ПРЕДУПРЕЖДЕНИЕ! Не курите при

напряжение, соблюдайте дистанцию

заправке топливом.

до проводов под напряжением.

Прочитайте руководство оператора.

См. стр. 219.

V1079480

V1079479

11 ПРЕДУПРЕЖДЕНИЕ! Риск взрыва -

12 ПPEДOCTEPEЖEHИЕ! Горячие

прочитайте руководство по

поверхности и вращающиеся детали

эксплуатации. См. стр. 336.

Общее описание

Информационные и предупреждающие таблички

V1093038

V1077433

13 ПРЕДУПРЕЖДЕНИЕ! Риск падения

14 ПРЕДУПРЕЖДЕНИЕ! Риск

машины.

поражения электрическим шоком,

химических ожогов и взрыва -

читайте руководство по

эксплуатации.

V1093039

V1065355

15 ПРЕДУПРЕЖДЕНИЕ! Поднятое

16 ПPEДOCTEPEЖEHИЕ! Закройте

навесное устройство, держитесь на

ветровое стекло.

безопасной дистанции от машины.

ПРЕДУПРЕЖДЕНИЕ! Установите

защитный фиксатор перед тем, как

заходить в опасную зону.

V1065356

V1118610

17 Открывайте дверь кабины

18 ПPEДOCTEPEЖEHИЕ! Проверьте

осторожно. Риск повреждения окна в

наличие и слейте воду. См. стр. 318

двери кабины.

и 319.

Общее описание

Информационные и предупреждающие таблички

V1065358

V1093043

19 ПРЕДУПРЕЖДЕНИЕ! Зона

20 ПРЕДУПРЕЖДЕНИЕ! Перед

раздавливания, держитесь на

началом работы после

безопасной дистанции от машины.

присоединения или отсоединения

навесного устройства - прочитайте

руководство по эксплуатации

(Гидрозамок для навесного

устройства, дополнительно)

V1093040

V1093044

21 ПРЕДУПРЕЖДЕНИЕ! Риск

22 ПРЕДУПРЕЖДЕНИЕ!

визуального искажения через

Вращающиеся части.

потолочный люк - читайте

руководство по эксплуатации.

V1093045

V1123383

23 ПРЕДУПРЕЖДЕНИЕ! Элемент

24 ПPEДOCTEPEЖEHИЕ! Кнопка

предварительного прогрева

предупреждения о перегрузке. См.

двигателя (опция).

стр. 94.

Общее описание

Информационные и предупреждающие таблички

Информационные наклейки

V1065364

V1065365

31 Подъемная точка.

32 Переключатели Автом. / Ручн.

Смотрите стр. 41.

V1065366

V1065367

33 Информация об охлаждающей

34 Применение режима

жидкости - прочитайте руководство

(дополнительно).

по эксплуатации. См. стр. 313.

AUX .

V1065368

V1157497

35 Грузоподъемность. Смотрите стр.

36 Функции рычагов и педалей (опция).

382.

Volvo EC750D гусеничный экскаватор. Руководство оператора (2018 год) - часть 1
