Volvo EC480D гусеничный экскаватор (Серийный номер: 260001-310000). Руководство оператора (2018 год)

Техника управления

Навесные устройства, присоединие и отсоединение

181

WARNING

ВНИМАНИЕ!

Когда гидрозамок находится в открытом состоянии, звучит

зуммер и на I-ECU появляется предупреждающее сообщение

с индикатором.

Q/ coupler unlocked

V1191368

Внимание! Гидрозамок разблокирован

Убедитесь, что передний замок (А) полностью раскрыт и

готов к снятию пальцев ковша. В противном случае

пальцы ковша не смогут правильно освободиться.

ВНИМАНИЕ!

Если передний замок (А) не раскрылся, увеличьте

гидравлическое давление в фиксирующем цилиндре,

осторожно переместив цилиндр ковша в крайнее внешнее

положение (ковш к себе) и удерживая давление примерно в

течение секунды.

Опустите ковш и разверните его наружу, чтобы поднять

гидрозамок над ковшом.

Положите ковш горизонтально на землю и снимите его с

крюков.

V1139764

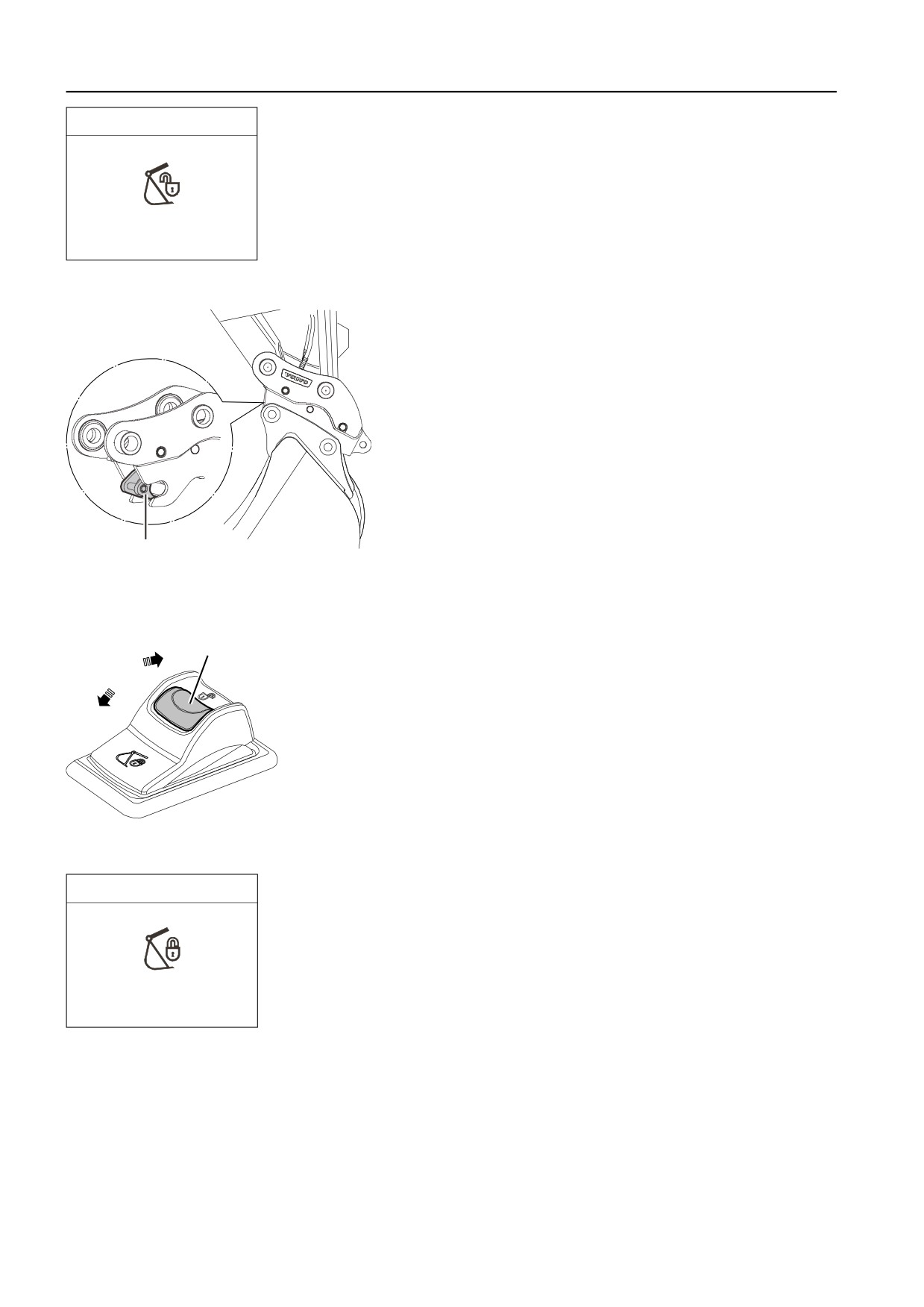

Гидрозамок для навесного устройства, снятие

с крюков

A Передний замок

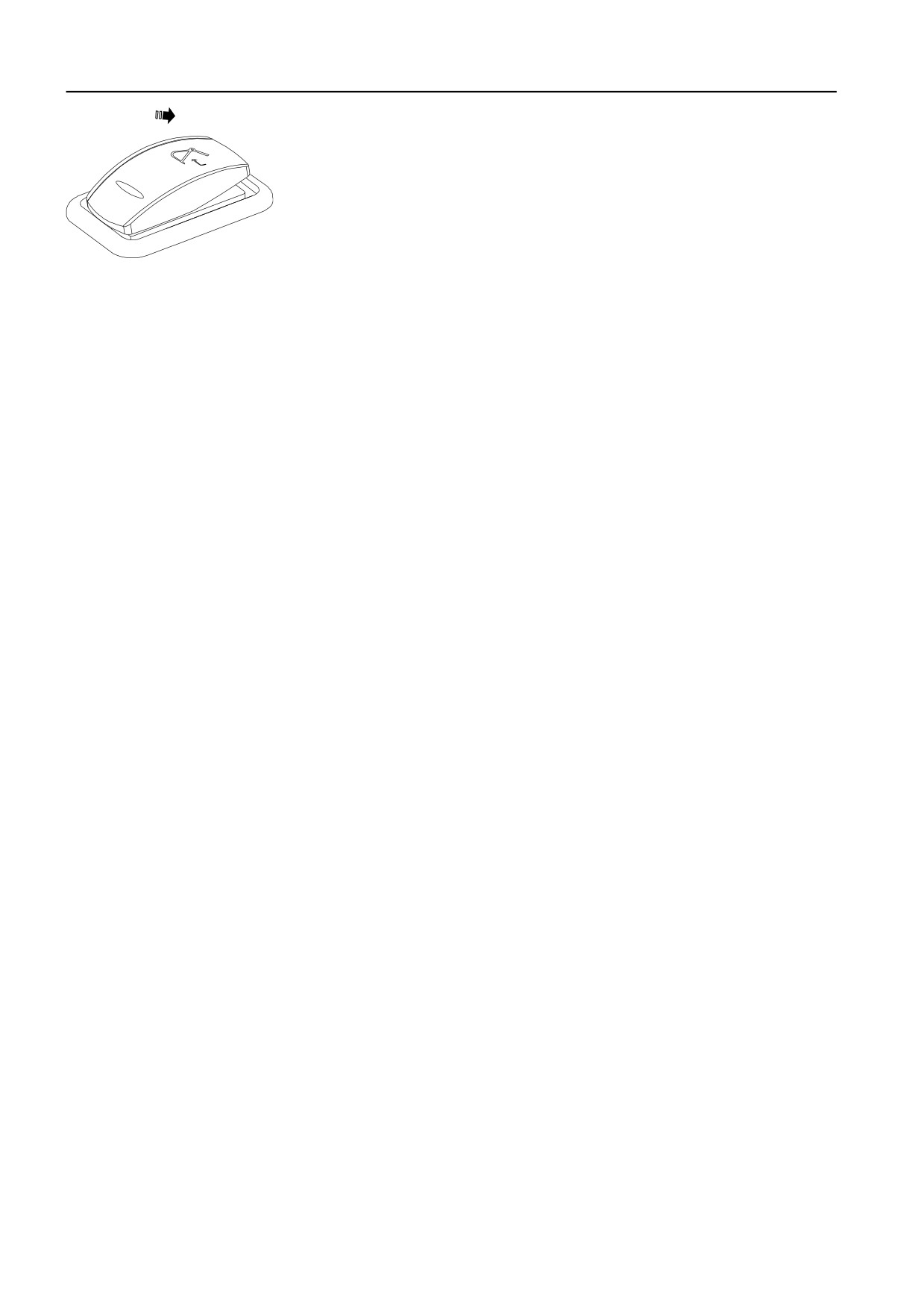

Переместите правый переключатель гидрозамка в

положение (0) и закройте гидрозамок. Дополнительную

информацию смотрите на странице 66.

V1134968

Выключатель гидрозамка для навесного

устройства, правый

Check

ВНИМАНИЕ!

Когда переключатель находится в положении (0), звучит

зуммер и на I-ECU появляется запрос подтверждения с

индикатором.

Confirm Q/ coupler

V1191369

Подтверждает закрывание гидрозамка

Техника управления

Навесные устройства, присоединие и отсоединение

183

Ковш, установка

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания!

Неожиданное переместившееся навесное устройство может

вызвать серьезную травму.

Убедитесь в отсутствии посторонних людей при

подсоединении и отсоединении навесных устройств.

Установите машину на твердую горизонтальную

поверхность.

Полностью подогните ковш к рукояти (для освобождения

фиксирующего механизма).

V1190910

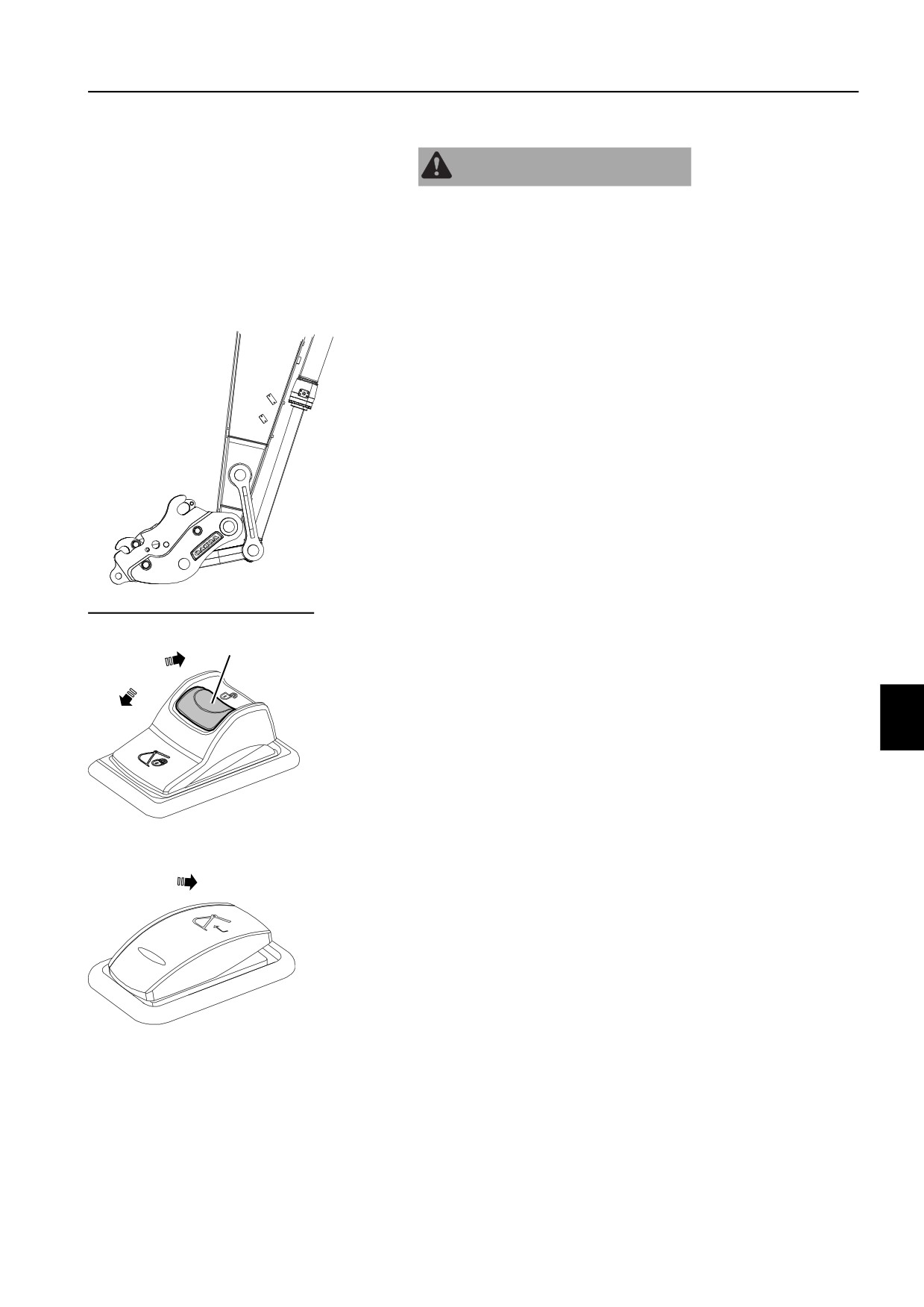

Нажмите вниз на красный фиксатор (А) на правом

переключателе гидрозамка, а затем переместите

переключатель в положение (1) для инициации

гидрозамка.

Когда гидрозамок инициирован, звучит зуммер и на I-ECU

появляется запрос подтверждения с индикатором. Более

подробная информация представлена на стр. 66.

V1134968

Выключатель гидрозамка для навесного

устройства, правый

Нажмите на левый переключатель гидрозамка дольше 0,7

секунд для раскрывания гидрозамка. В исходное

положение выключатель возвращается автоматически.

Дополнительную информацию смотрите на странице 33.

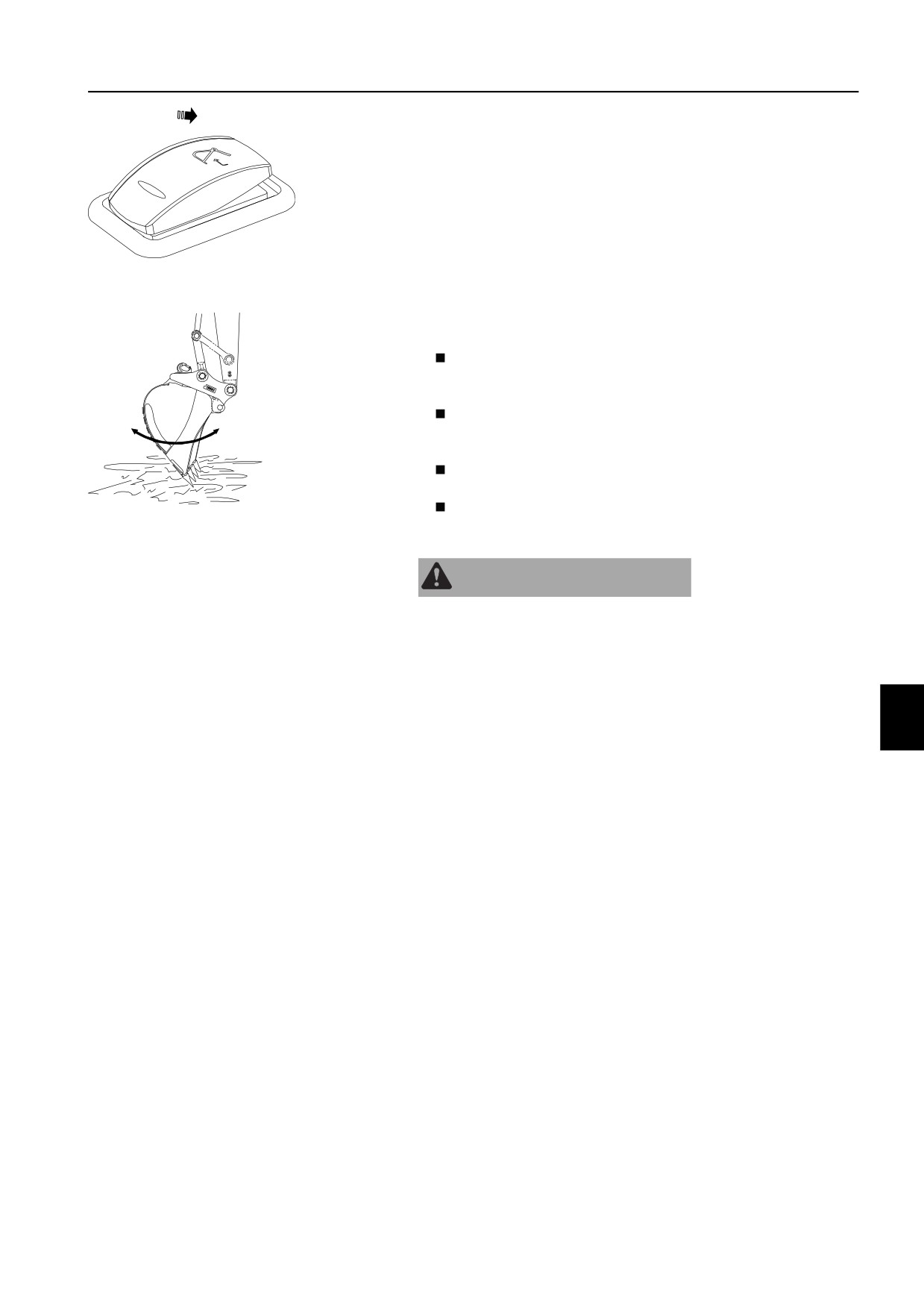

V1140835

Выключатель гидрозамка для навесного

устройства, левый

Техника управления

184

Навесные устройства, присоединие и отсоединение

WARNING

ВНИМАНИЕ!

Когда гидрозамок находится в открытом состоянии, звучит

зуммер и на I-ECU появляется предупреждающее сообщение

с индикатором.

Q/ coupler unlocked

V1191368

Внимание! Гидрозамок разблокирован

Убедитесь, что передний замок (А) полностью раскрыт

перед зацеплением пальцев ковша. В противном случае

пальцы ковша не смогут правильно освободиться.

ВНИМАНИЕ!

Если передний замок (А) не раскрылся, увеличьте

гидравлическое давление в фиксирующем цилиндре,

осторожно переместив цилиндр ковша в крайнее внешнее

положение (ковш к себе) и удерживая давление примерно в

течение секунды.

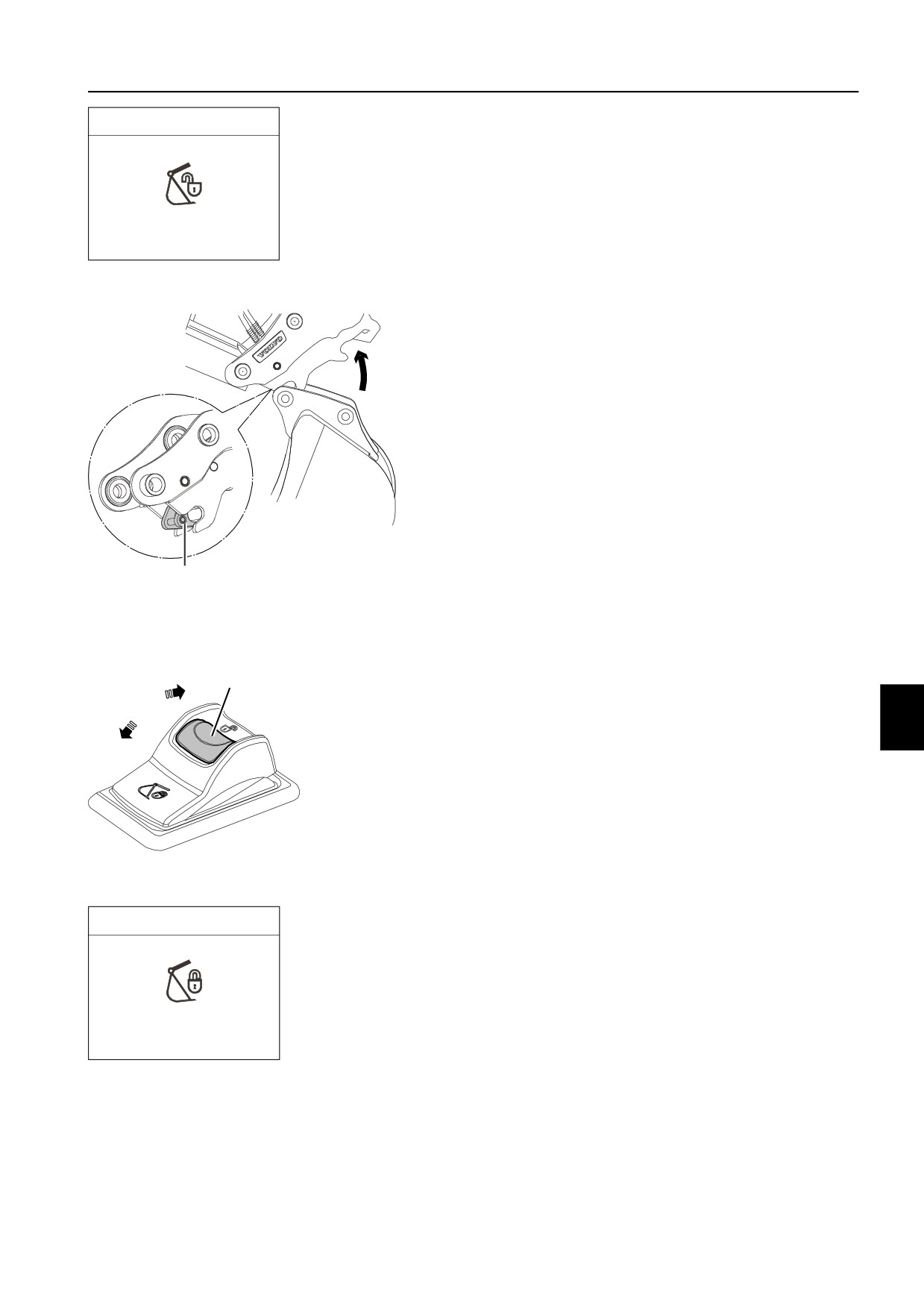

Выверните наружу гидрозамок навесного устройства и

заведите его за ось ковша.

Медленно поверните гидрозамок к ковшу до упора.

V1139782

Ковш в зафиксированном положении

A Передний замок

Переместите правый переключатель гидрозамка в

положение (0) и закройте гидрозамок. Дополнительную

информацию смотрите на странице 66.

V1134968

Выключатель гидрозамка для навесного

устройства, правый

Check

ВНИМАНИЕ!

Когда переключатель находится в положении (0), звучит

зуммер и на I-ECU появляется запрос подтверждения с

индикатором.

Визуально проверьте, чтобы передний замок был

Confirm Q/ coupler

полностью сцеплен.

10 Поднимите и полностью поверните ковш внутрь к рукояти,

V1191369

а затем удерживайте его в этом положении примерно 5

Подтверждает закрывание гидрозамка

секунд, чтобы гидрозамок полностью вошел в зацепление

с ковшом.

Техника управления

Навесные устройства, присоединие и отсоединение

185

11 Нажмите на переключатель гидрозамка дольше 0,7

секунд для подтверждения закрывания гидрозамка.

Зуммер после этого выключается, а сообщение с

запросом и индикатор - пропадают с панели приборов.

Для получения дополнительной информации смотрите

страницу 33.

V1140835

Выключатель гидрозамка для навесного

устройства, левый

12 Выполните следующие проверки надежности зацепления

гидрозамка навесного устройства.

Придавите ковш к земле. В этом положении сверните

ковш внутрь и разверните наружу, чтобы убедиться, что

он заперт в правильном положении.

Если у вас нет уверенности в том, что ковш надежно

заперт в гидрозамке, выйдите и проверьте, полностью

ли сцеплен передний замок.

Не используйте машину если не работает

быстроразъемная муфта навесного устройства.

V1065838

Если что-либо работает не так как следует свяжитесь с

уполномоченным сервисным центром Volvo.

ПРЕДУПРЕЖДЕНИЕ

Опасность раздавливания.

Если красная предупреждающая лампа открывания

гидрозамка загорается во время работы, то это означает, что

навесное устройство может отсоединиться и тяжело

травмировать окружающих.

Немедленно прекратите работы на машине и убедитесь в

надежной фиксации ковша перед продолжением работы.

Техника управления

186

Ковши

Ковш, замена

Ковш, снятие

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования стружкой.

2mm

При забивании пальца ковша молотком могут вылетать

V1065823

осколки, вызывающие серьезные травмы.

При установке и демонтаже пальцев ковша всегда надевайте

защитное снаряжение для лица и глаз, каску и перчатки.

Осторожно опустите ковш на землю.

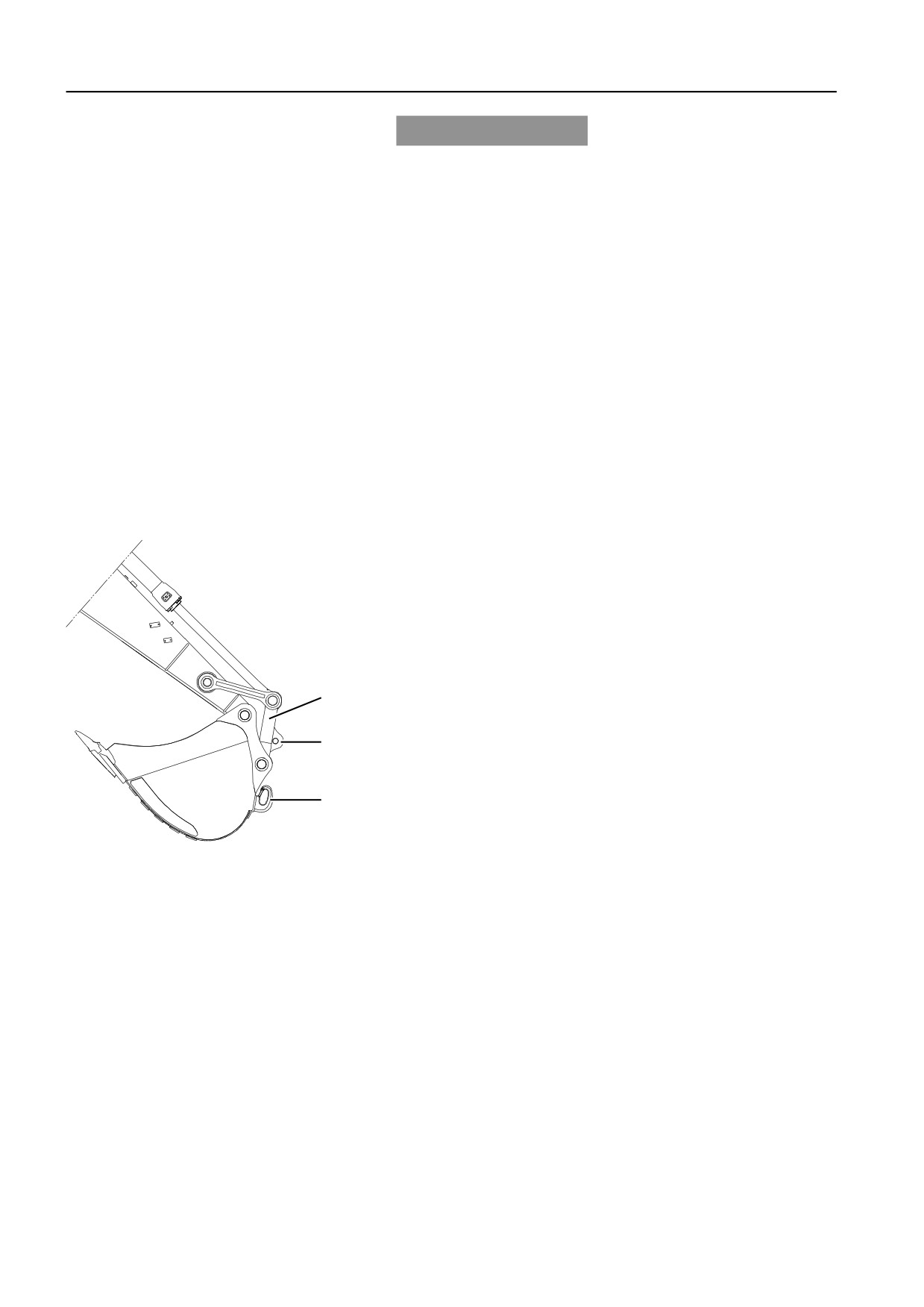

Удалите фиксирующий винт (A) и гайку (B) каждого из

пальцев крепления.

Снимите штифты (C и D) и уплотнительные кольца (Е),

затем снимите ковш.

УВЕДОМЛЕНИЕ

Зафиксируйте снятый ковш. Не допускайте загрязнения

пальцев и не повредите уплотнительное кольцо.

Ковш, установка

ВНИМАНИЕ

Опасность ранения и раздавливания.

Незакрепленные компоненты могут стать причиной травмы

вследствие раздавливания или пореза.

Никогда не проверяйте совмещение незакрепленных

деталей пальцами. Используйте для этого инструменты.

Совместите рукоять и тяги ковша.

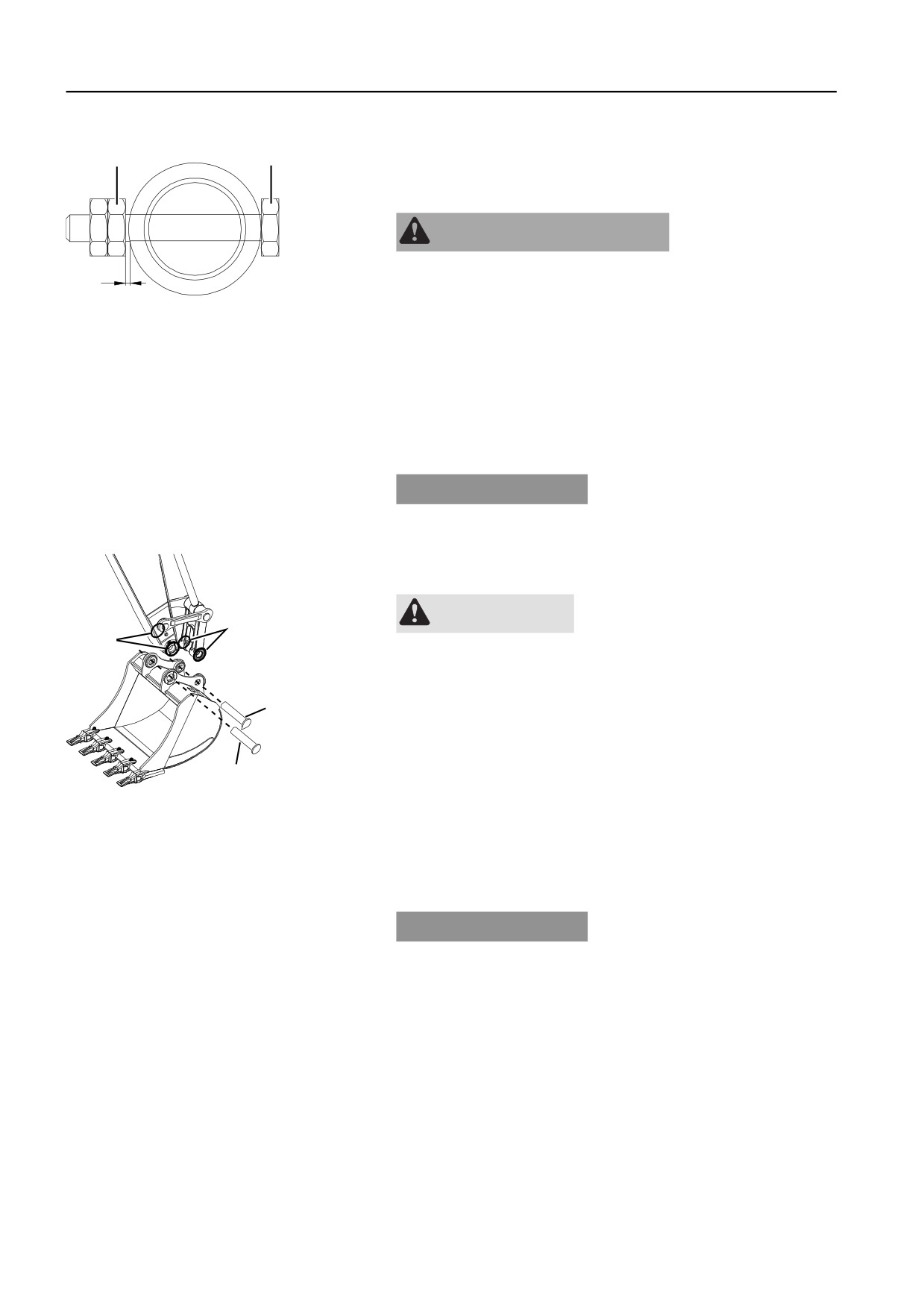

Установите уплотнительные кольца (Е) на отверстия

для рукояти и тяги. Выровняйте отверстия ковша,

V1065824

рукояти и тяги.

Нанесите консистентную смазку на втулки.

Вставьте пальцы крепления (C и D).

Установите фиксирующий винт (A) и гайку (B) каждого

из пальцев крепления.

УВЕДОМЛЕНИЕ

Убедитесь, что между гайкой и пальцем есть зазор равный,

по крайней мере, 2 мм (0,08 дюйма). Смажьте палец.

Техника управления

Ковши

187

Работа ковшами

УВЕДОМЛЕНИЕ

Выберите подходящее для данной машины навесное

устройство. Типы устройств, которые могут устанавливаться,

зависят от типа машины. Свяжитесь с сервисным центром,

уполномоченным компанией Volvo.

Машина подготовлена для нескольких различных типов

дополнительного оборудования для выполнения большого

количества видов работ. Ниже описаны только самые

простые операции.

Работа в качестве обратной лопаты

Работа обратной лопатой - это копание материала на уровне,

находящемся ниже, чем расположена машина.

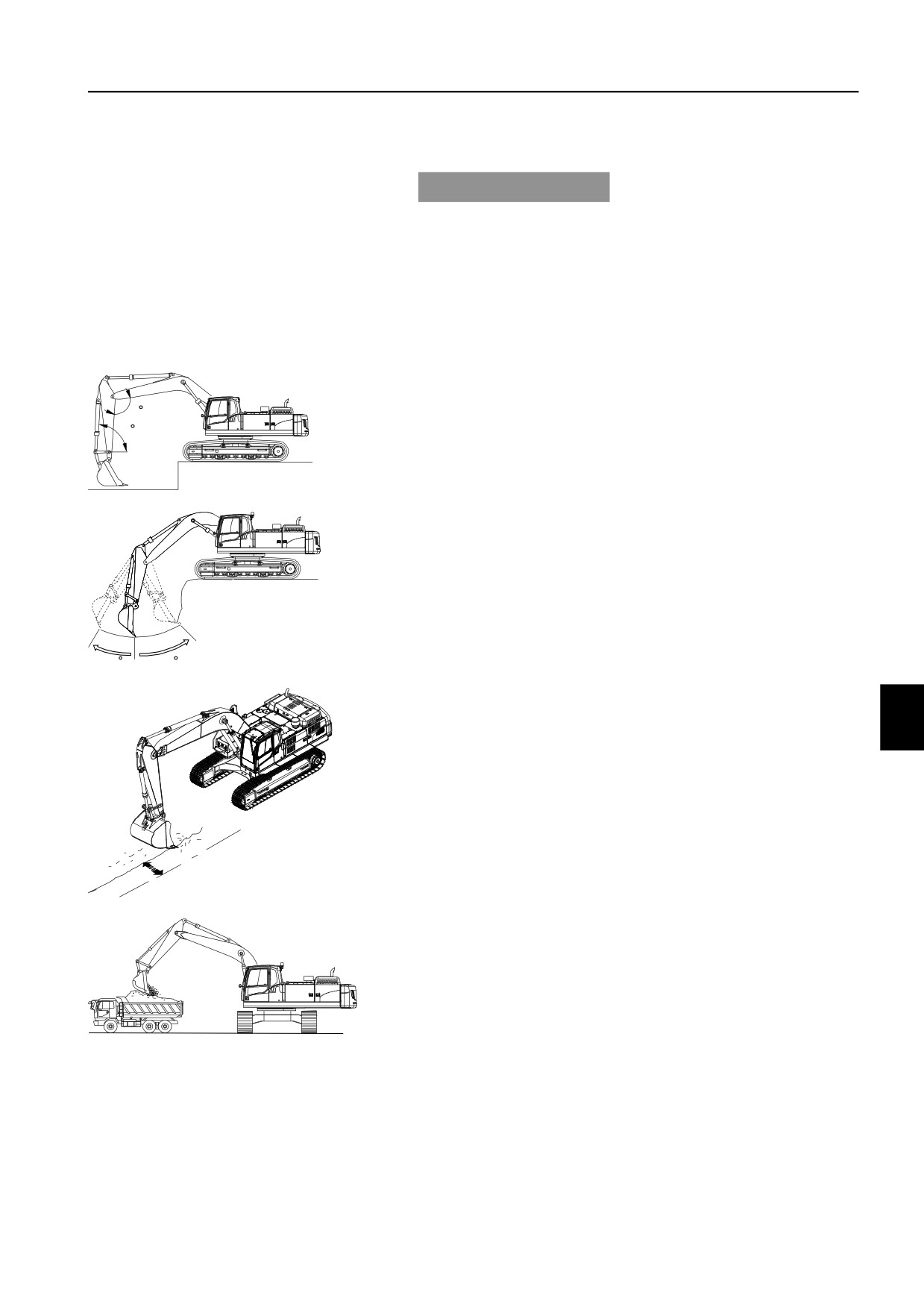

Когда углы между цилиндром ковша и его тягой, а также

стрелой и рукоятью равны 90°, эффективность работы

V1065819

каждого из цилиндров будет максимальной. Пользуйтесь

этим преимуществом для повышения эффективности

работы. Диапазон эффективного копания соответствует

положению рукояти, при котором она расположена между 30°

вперед и 45° назад. В зависимости от глубины копания может

быть небольшая разница в этих параметрах. Не используйте

цилиндр в его крайнем положении, а только в этом

диапазоне.

V1065820

Рытье котлованов

Установите правильный ковш для рытья котлованов.

Правильно располагайте машину, для наибольшей

эффективности работы.

Когда роется большой котлован, сначала выройте обе

боковые стороны, а затем выройте центральную часть.

V1065821

Погрузочная работа

Поместите самосвал или грузовик таким образом, чтобы

обеспечить малый угол поворота и хорошую обзорность,

способствующие эффективной работе оператора.

Старайтесь загружать самосвал с задней стороны, а не с

V1065822

боков, т. к. это облегчает работу оператора и делает ее более

быстрой.

Техника управления

188

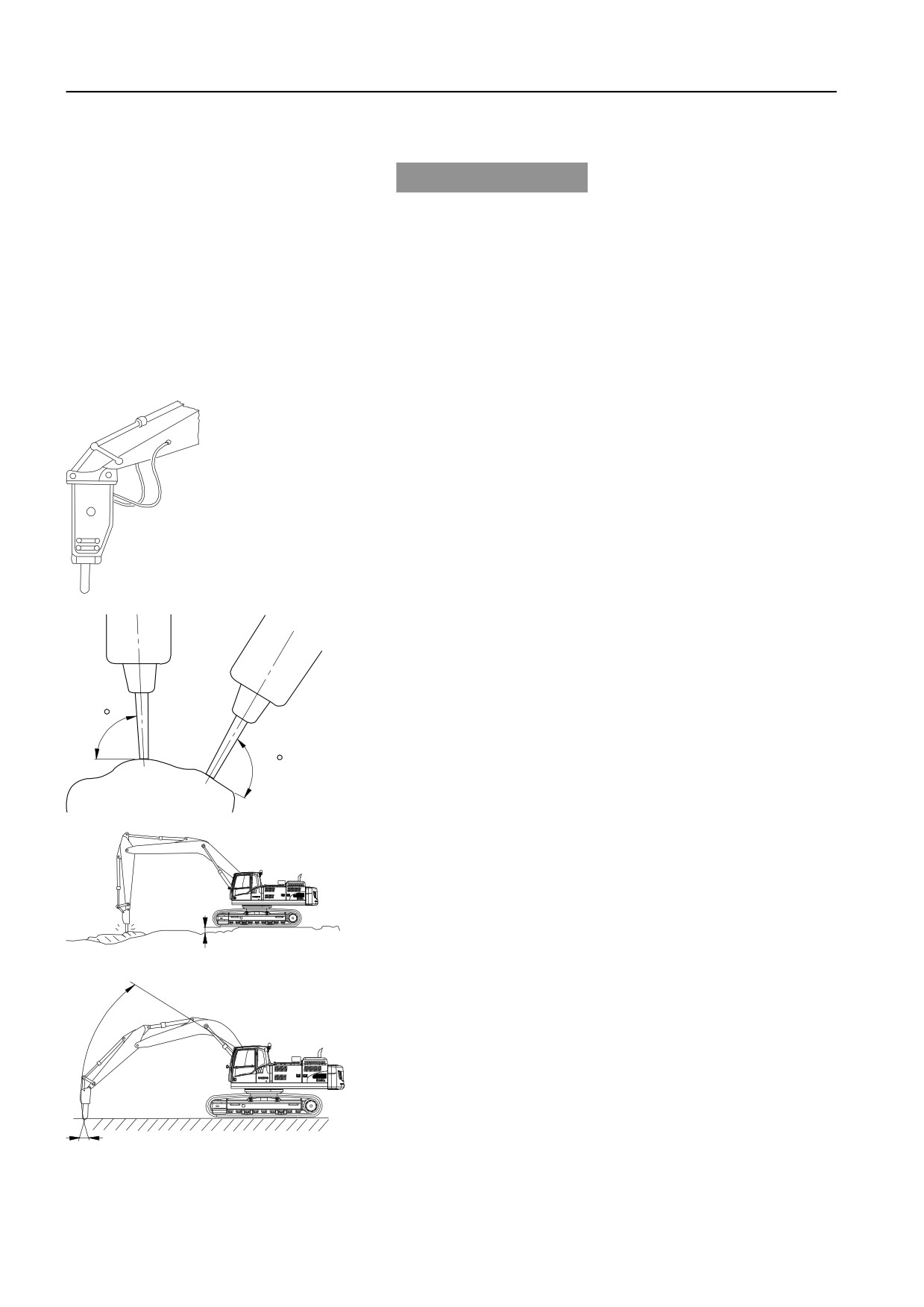

Гидромолот

УВЕДОМЛЕНИЕ

Никогда не используйте гидромолот не прочитав и не

разобравшись с порядком его использования и

обслуживания.

При использовании молота установите в его возвратную

гидравлическую линию внешний фильтр. Подробности об

этом оборудовании можно узнать у вашего дилера Volvo.

Защитите главную гидравлическую систему вашего

оборудования от поломки молота. Подробности

специфического обслуживания машин, оснащенных

молотами, смотрите на стр. 262 и стр 266.

Основные работы

- Разрушение камней

- Работы по сносу

- Починка дорог

Это устройство широко используется для разрушения зданий

и дорожных покрытий, для работ в туннелях, дробления

шлака, разрушения или обтесывания камней.

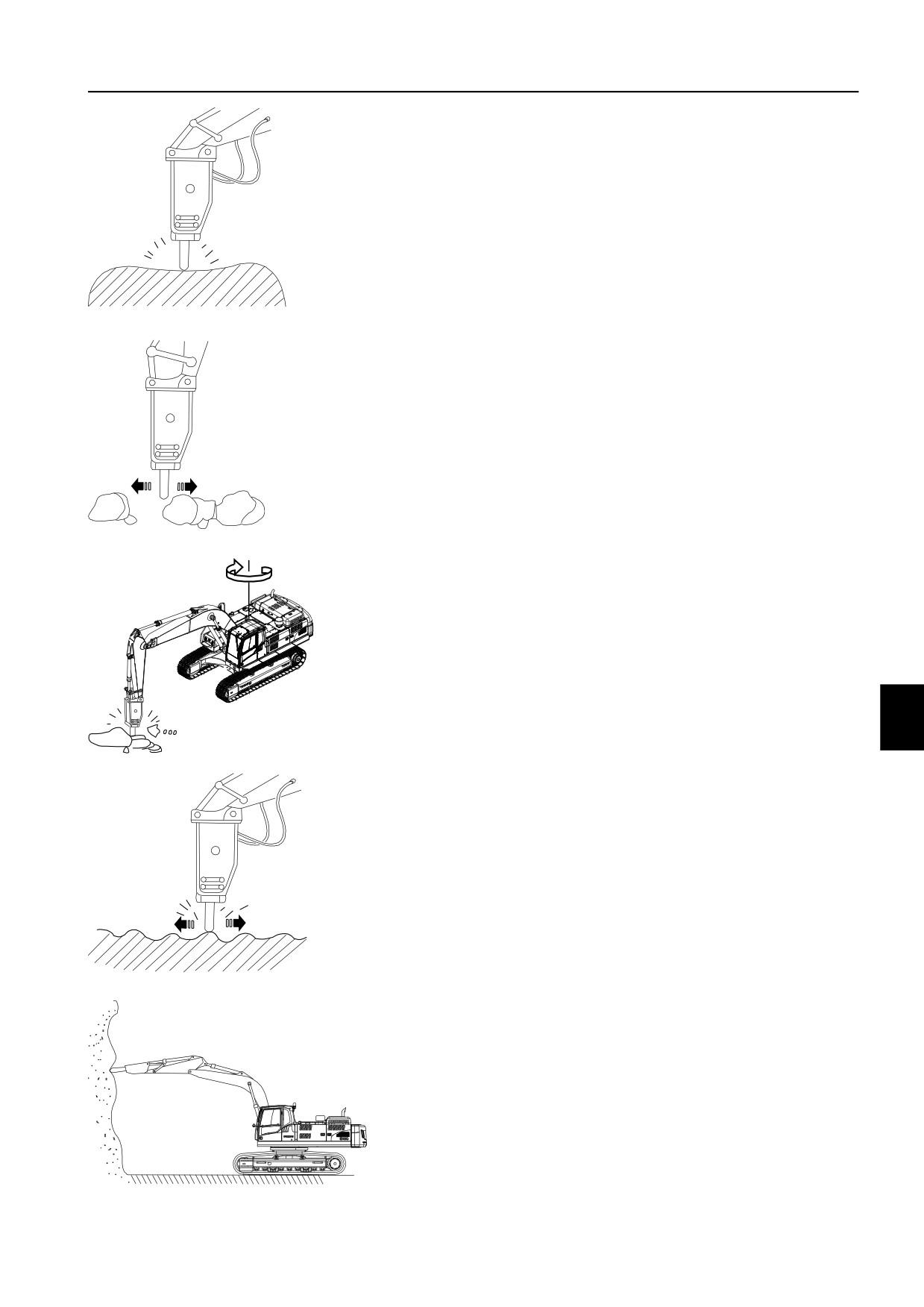

V1065908

Плотно прижмите пику к поверхности под углом 90° градусов

к поверхности, как показано на иллюстрации.

V1065909

При разрушении массива плотно прочно прижмите долото к

его поверхности и слегка нагрузите его весом экскаватора,

приподняв раму примерно на 5 см. Никогда не поднимайте

машину слишком высоко.

Если кусок массива не откалывается при непрерывной

V1065910

работе молота в течение 1 минуты, то переместите долото

ближе к краю и повторите дробление.

Направления движения долота и корпуса гидромолота при

работе слегка изменяются. Корректируйте эти направления

с помощью гидроцилиндра ковша так, чтобы избежать

боковых нагрузок на долото.

V1065911

Техника управления

Гидромолот

189

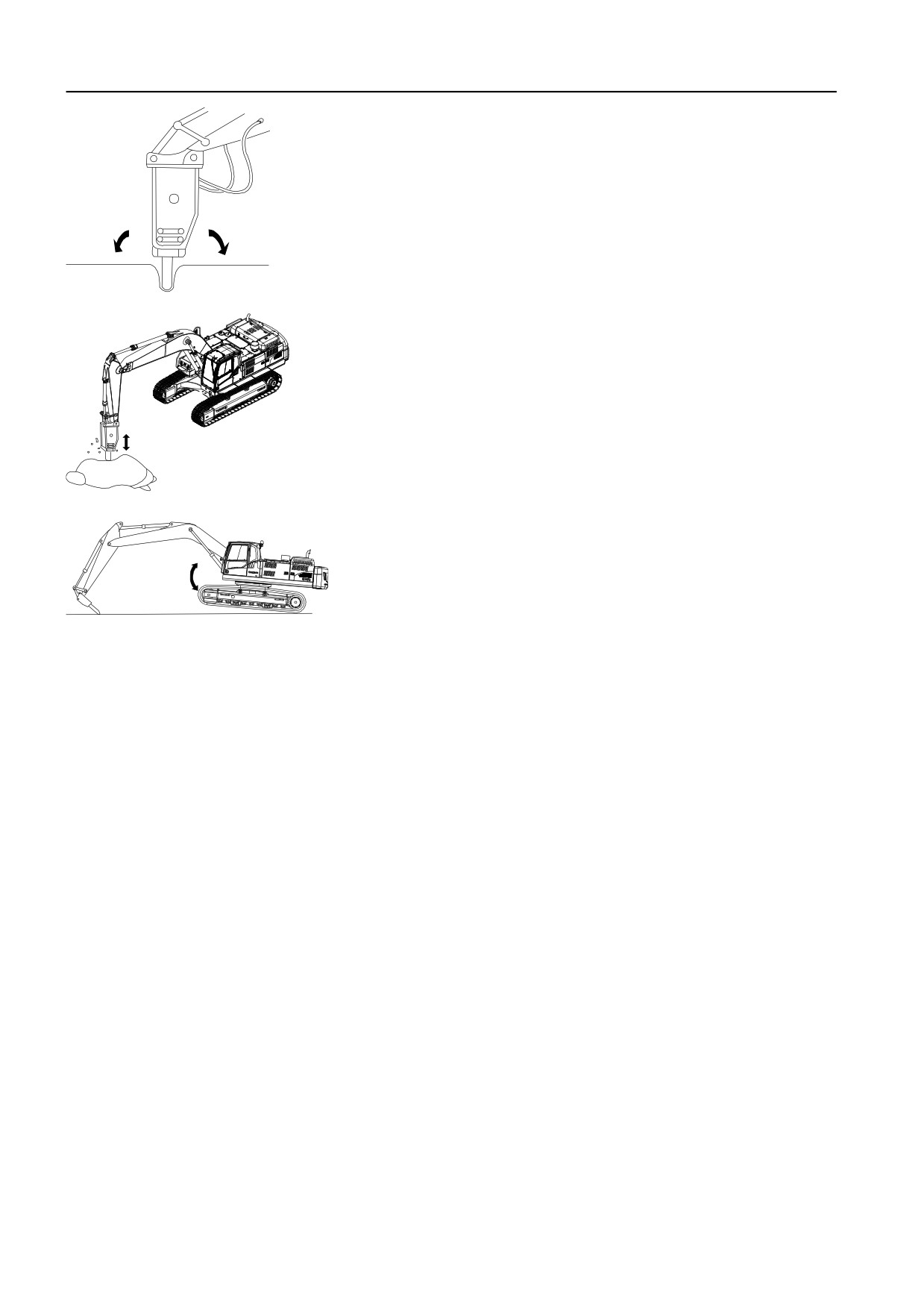

Плотно прижмите пику к поверхности, чтобы избежать

работы молота вхолостую.

V1065912

Меры предосторожности при работе молота

Не давайте цилиндрам стрелы и рукояти работать на

пределе рабочего хода, оставляйте около 5 см до конечных

положений штока.

V1065913

Не поворачивайте машину, когда молот находится в

скальном грунте, бетоне и т. п.

V1065914

Не перемещайте пику при нанесении удара.

V1065915

Не производите дробление горизонтально или в

направлении вверх.

V1065916

Техника управления

Работа с удлиненным рабочим оборудованием

191

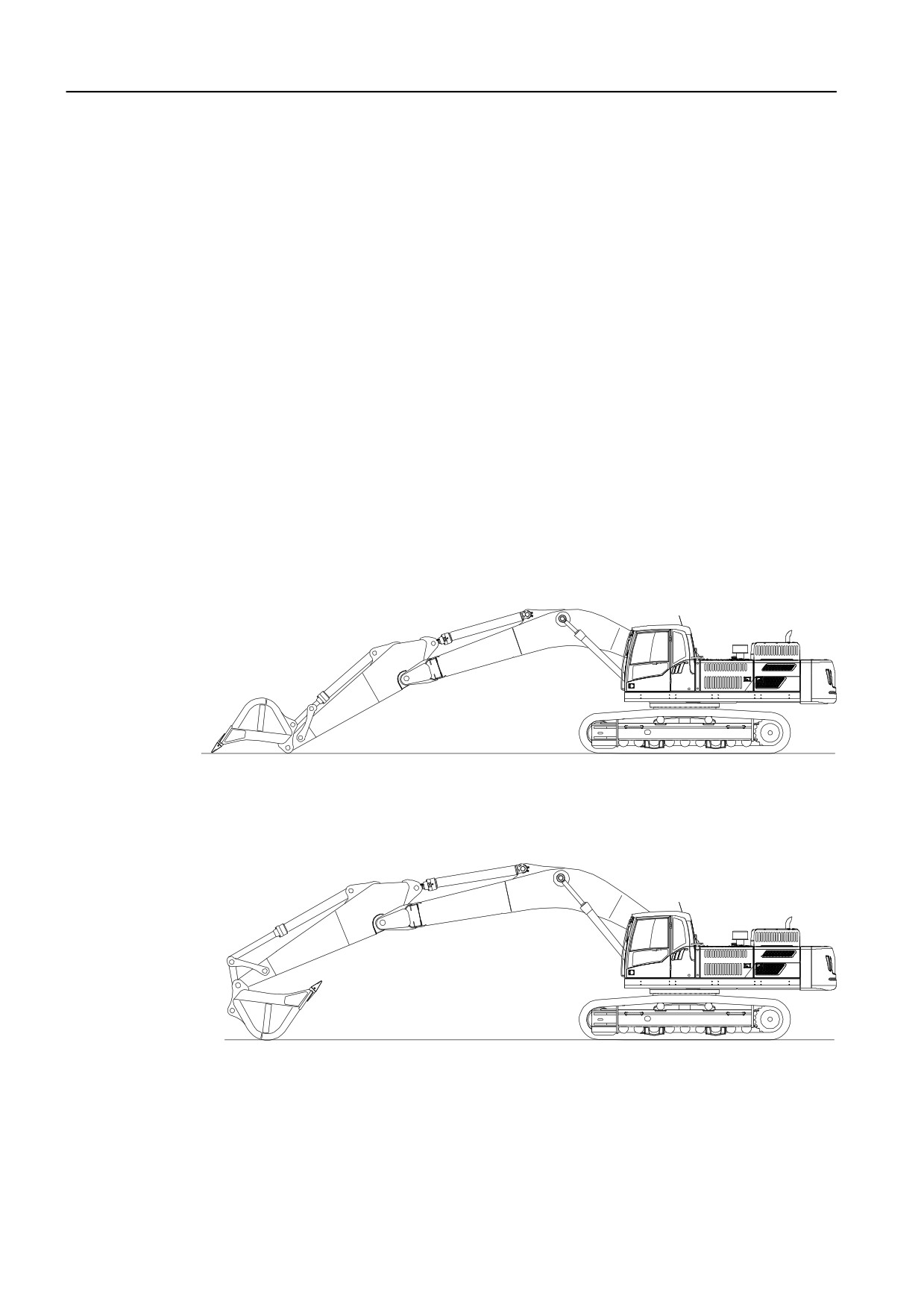

Работа с удлиненным рабочим

оборудованием

УВЕДОМЛЕНИЕ

При использовании некоторых комбинаций навесных

устройств возникает риск удара навесного устройства по

кабине. Избегайте повреждений, осторожно работая вблизи

машины.

УВЕДОМЛЕНИЕ

На машине можно использовать только утвержденные

компанией Volvo навесные устройства.

Длинномерные навесные устройства могут эффективно

использоваться для дноуглубительных работ и расчистки

речных нагромождений глины, а также отложений сточных

вод.

Не используйте длинномерное навесное устройство для

обычных экскаваторных работ т.к. оно рассчитано на

работу с небольшими количествами материала.

Управляйте машиной плавно, чтобы обеспечить при

передвижении устойчивость и безопасность.

Не останавливайте машину резко, так как это может

вызвать сильное раскачивание навесного оборудования.

Это также приводит к чрезмерной нагрузке на узлы

машины, что может, в конечном итоге, ее повредить.

Никогда не используйте переключатель форсажа при

работе с большим вылетом стрелы и рукояти.

Стрела, рукоять и ковш имеют большую внутреннюю

инерционность по сравнению со стандартным

оборудованием. Поэтому не работайте на машине до

крайнего положения цилиндров.

Когда ковш находится на земле, не перемещайте машину

и не отжимайте её. Это может вызвать чрезмерную

нагрузку на пальцы крепления ковша.

Техника управления

192

Клапаны защиты от разрыва шлангов

Клапаны защиты от разрыва

шлангов

(дополнительное оборудование)

УВЕДОМЛЕНИЕ

Не разбирайте клапан защиты от разрыва шланга, так как он

находится под давлением. При возникновении проблем

обратитесь в сервисный центр, уполномоченный компанией

Volvo.

ПРЕДУПРЕЖДЕНИЕ

Опасность тяжелой травмы.

Работа под навесным устройством, под которым не стоит

должная опора, может привести к тяжелой травме.

Перед работой под навесным устройством установите под

него опору, переведите рычаг блокировки управления в

заблокированное состояние и выключите двигатель.

Убедитесь, что никто не сможет войти в кабину, пока вы

будете работать под навесным устройством.

Опускание навесного устройства после разрыва

шланга

При работающем двигателе

Опустите стрелу или рукоять рабочими рычагами в

обычном порядке. Соберите масло из разорванного

шланга в подходящую емкость.

При остановленном двигателе

Давление сервомеханизма поддерживается в течение

нескольких минут благодаря аккумулятору. Это позволяет

оператору опустить стрелу или рукоять обычным образом

при помощи управляющих рычагов. Не мешкайте с

опусканием стрелы - давление сервоуправления будет

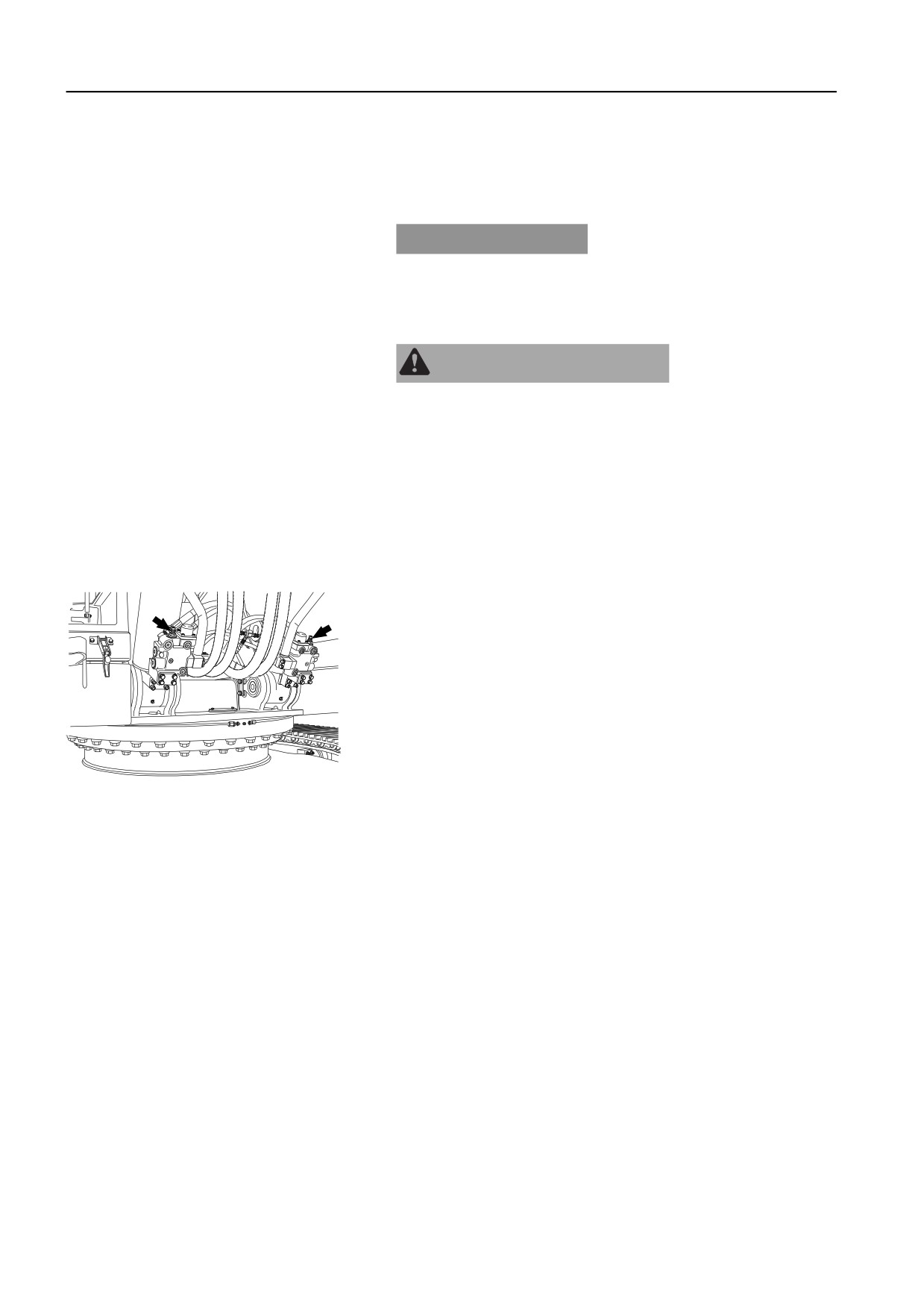

V1080405

уменьшаться со скоростью, которая зависит от состояния

Клапана разрыва шлангов

вашей машины и оборудования. Соберите масло из

разорванного шланга в подходящую емкость.

Техника управления

Клапаны защиты от разрыва шлангов

193

При остановленном двигателе и отсутствии управляющего

гидравлического давления

ПРЕДУПРЕЖДЕНИЕ

Опасность - впрыск под высоким давлением!

Гидравлическое масло находится под высоким давлением.

Струя гидравлического масла может пробить кожу, что

приведет к тяжелой травме.

Сбрасывайте давление в гидравлической системе перед

подсоединением или отсоединением гидравлических

шлангов.

УВЕДОМЛЕНИЕ

Всегда используйте личное защитное снаряжение (рабочие

перчатки, спецодежду, маску или очки с боковой защитой)

при сбросе избытка давления в гидравлическом шланге или

соединении труб.

Ослабьте контрагайку (В) и медленно поверните против

часовой стрелки регулировочный винт (А).

Перед поворотом регулировочного винта отметьте его

положение. Это облегчит последующую сборку

(установочное давление: 36,8 МПа, 375 кгс/см², 5337

фунт-кв.д.)

Стрела после этого медленно опустится на землю.

Верните регулировочный винт (А) в его исходное

V1065847

положение.

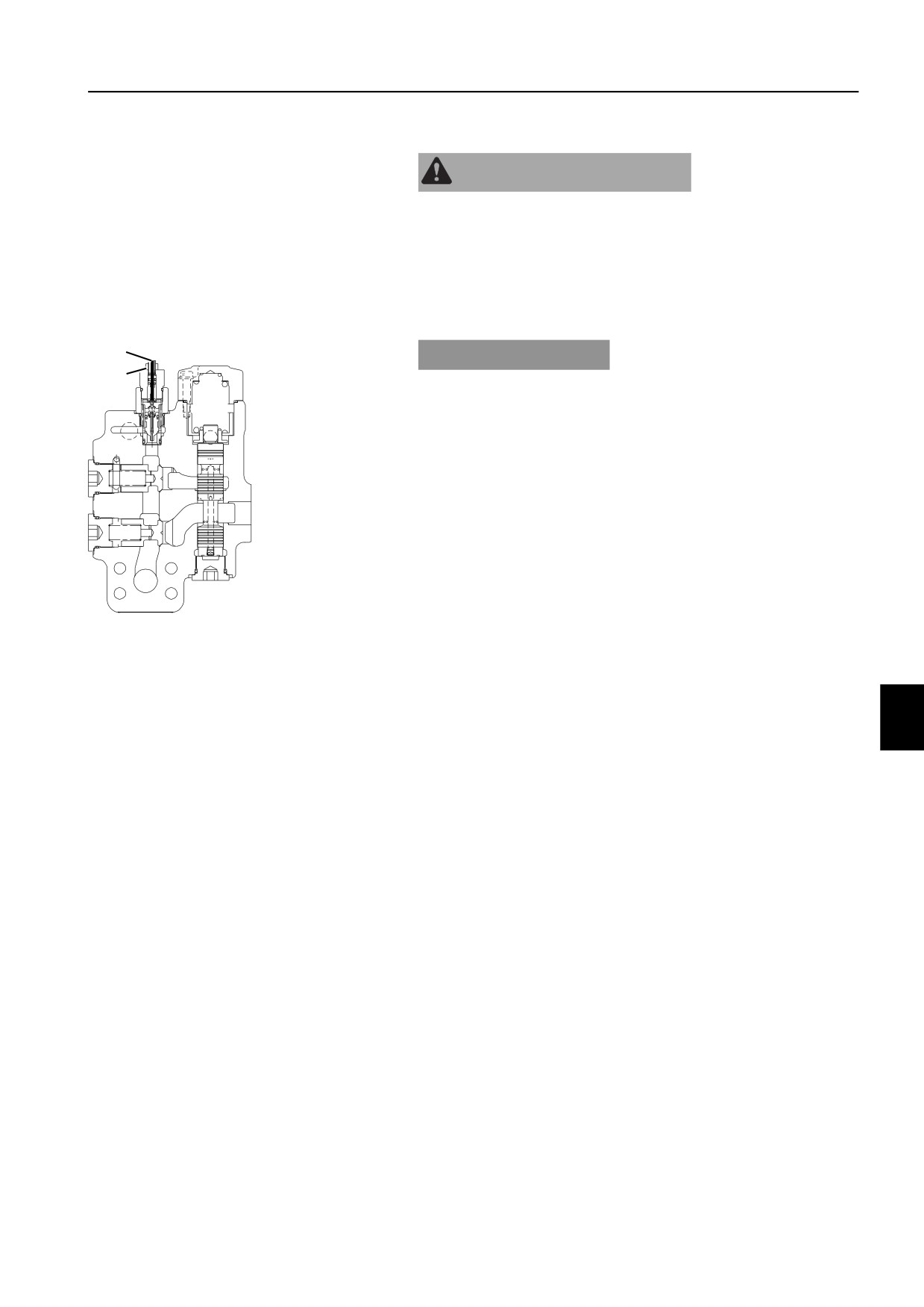

A Настроечный винт

Прочно удерживая регулировочный винт (А), закрутите

B Контрагайка

контрагайку (В).

Обратитесь в авторизованный Volvo Construction

Equipment дилерский центр.

Техника управления

194

Выбор траков гусениц

Грунтозацеп

Использование

Меры предосторожности при использовании

Скальный грунт,

По неровной почве с препятствиями (большими камнями или

нормальная

упавшими деревьями) необходимо двигаться на медленной скорости.

600 мм

почва

Двигаться с большой скоростью можно только по ровной поверхности.

Если движение по препятствиям неизбежно, то уменьшите скорость

движения до примерно половины медленной скорости.

Мягкий грунт

700 мм

ВНИМАНИЕ!

800 мм

Не могут быть использованы на неровной почве с такими большими

препятствиями, как валуны или упавшие деревья.

Используйте только для грунтов, где нельзя применять типы "А" и "В".

Двигаться с большой скоростью можно только по ровной поверхности.

Исключительно

Если движение по препятствиям неизбежно, то уменьшите скорость

мягкий грунт

движения до примерно половины медленной скорости.

(болотистый

900 мм

ВНИМАНИЕ!

грунт)

Не могут быть использованы на неровной почве с такими большими

препятствиями, как валуны или упавшие деревья.

Техника управления

Подъем грузов

195

Подъем грузов

Если машина используется для подъема объектов в странах,

находящихся в зоне действия Европейской директивы о

механизмах 2006/42/EC и ее дополнений, то машина должна

быть оснащена следующими устройствами.

- Грузозацепное устройство.

- Клапан разрыва шланга. В некоторых странах, в

зависимости от оценки риска, клапан разрыва шланга

должен стоять, и на стреле, и на рукояти. Смотрите стр.

192.

- Устройство предупреждения о перегрузке. Смотрите стр.

66.

Безопасные подъемные работы требуют высокого

мастерства оператора.

Прочитайте внимательно приведенные ниже рекомендации

перед началом подъемных работ.

Используйте квалифицированных опытных операторов,

которые:

- Имеют знания и опыт работы на данной машине.

- Прочитайте руководство по эксплуатации и таблицы

нагрузок. См. стр. 314

- Прошли обучение по правильному закреплению груза.

- Несут полную ответственность за безопасность

подъема.

Прекращайте подъем, если не уверены в его полной

безопасности.

Выберите машину, которая будет иметь достаточную

грузоподъемность для данного груза, выноса и угла

поворота. В идеале, масса груза должна быть меньше

значения, которое приведено в таблице нагрузок для

максимального выноса и повернутой поперек тележки

надстройки.

- Узнайте массу (вес) поднимаемого груза.

- Узнайте начальное и конечное положение, положение

подъема и установки груза на место.

- Проверьте конфигурацию машины: длины рукояти и

стрелы, массу противовеса.

- Выберите правильную подъемную таблицу, принимая

во внимание навесные устройства и подъемные

приспособления. Масса подъемных приспособлений и

навесных устройств должна вычитаться из

грузоподъемности.

Прогрейте двигатель машины до обычной рабочей

температуры.

Установите машину на ровную твердую поверхность.

При наличии, используйте аутригеры и отвал.

После правильной строповки груза убедитесь, что все

наземные рабочие отошли от груза и машины. Если груз

необходимо направлять, то используйте стропы или

тросы, закрепленные на грузе. Это позволит рабочим

находиться на безопасном расстоянии от груза.

Назначьте опытного сигнальщика для управления всем

процессом перемещения.

Техника управления

196

Подъем грузов

УВЕДОМЛЕНИЕ

В обязанности владельца и оператора машины входит

знание и выполнение местных и государственных правил,

которые касаются операций по подъему грузов. Обратитесь

к вашему дилеру за дополнительной информацией.

Для обеспечения наивысшей степени контроля и

безопасности при подъемных работах помните о

следующем:

- Работайте на твердом ровном и горизонтальном грунте.

- Если состояние почвы неустойчивое, например, это

рыхлый гравий, песок или болотистое место, то не

работайте с грузами, масса которых находится на границе

максимумов номинальной грузоподъемности (смотрите

таблицы грузоподъемности).

- Не выполняйте резких поворотов экскаватора с

подвешенным грузом. Центробежный эффект может

привести к потере стабильности машины.

- Не используйте поворот или движение рукояти на себя для

того, чтобы перетащить груз.

- Не работайте на машине, пока кто-либо находится на или

в ковше или навесном устройстве.

Грузозахватное устройства на ковше или

гидрозамке навесного устройства

Подъемное устройство, установленное либо на ковше, либо

на другом навесном устройстве не должно подвергаться

боковой нагрузке.

При маневрах рукояти и ковша всегда работайте только с

грузом, находящимся в отмеченной разрешенной зоне

подъемного устройства.

Превышение этих ограничений может привести к тяжелым

травмам. Помните, что в случае аварии, ответственность за

нее будет нести оператор.

ВНИМАНИЕ!

Речь идет только о грузоподъемности крюка, а не

номинальной грузоподъемности машины, которая зависит от

V1065907

состояния грунта, вылета, расположения гусениц и прочего.

Соединительная тяга

ВНИМАНИЕ!

Подъемное устройство на

Во избежание повреждения машины используйте только

соединительной тяге

утвержденные Volvo подъемные приспособления. По поводу

Подъемное устройство на ковше

других подъемных устройств проконсультируйтесь с вашим

дилером.

Грузозахватное устройства на соединительной

тяге

Грузозахватное устройства на соединительной тяге

рассчитано на максимальную нагрузку, приведенную на

подъемном устройстве.

Техника управления

Сигнальная схема

197

Сигнальная схема

Сигналы руками оператору передвижного экскаватора в соответствии с SAE J1307.

Главным применением ручным сигналов является указание направления подъема, перемещения и

расположения грузов, прикрепленных к рабочему оборудованию. Сигналы руками также могут

применяться при земляных работах и/или передвижении машины в условиях ограниченной видимости.

Если требуется быстрый подъем, опускание или перемещение, то перемещения рукояти должны

выполняться более энергично. Если для подъема одного груза используются две машины, то должно быть

соглашение о том, как оно должно производиться и какие сигналы подавать операторам.

V1065920

V1065921

V1065923

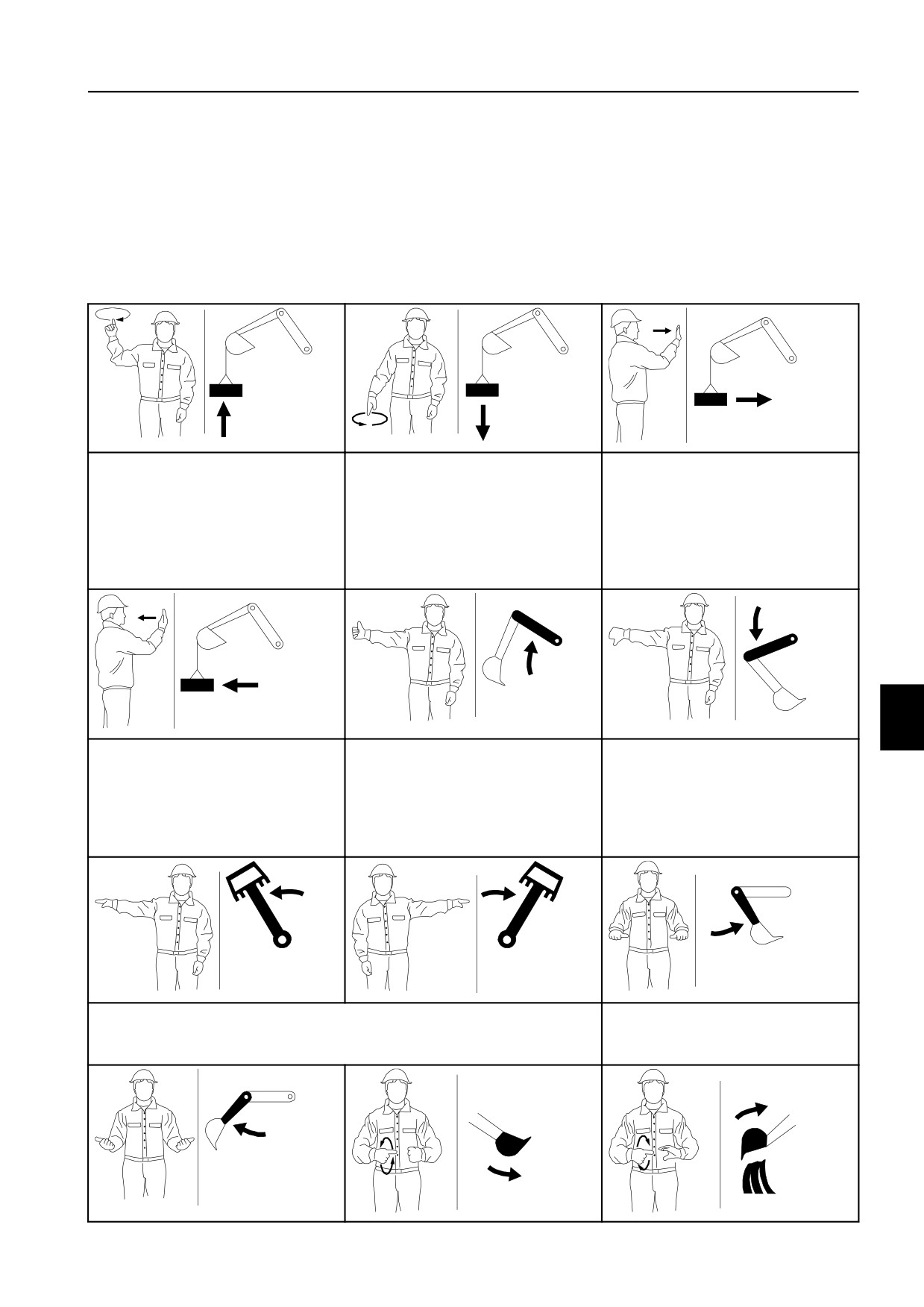

ПОДНИМАТЬ ГРУЗ

ОПУСКАТЬ ГРУЗ ВЕРТИКАЛЬНО

ПЕРЕМЕЩАТЬ ГРУЗ

ВЕРТИКАЛЬНО

Одна из рук опущена вниз,

ГОРИЗОНТАЛЬНО НА СЕБЯ

Одна из рук смотрит вертикально

указательный палец смотрит

Одна из рук согнута в локте,

вверх, указательный палец

вниз, ладонь описывает

раскрытая ладонь направлена и

смотрит вверх, ладонь описывает

небольшие горизонтальные

движется в направлении

небольшие горизонтальные

круги.

требуемого перемещения.

круги.

V1065925

V1065926

V1065924

ПЕРЕМЕЩАТЬ ГРУЗ

ПОДНЯТЬ СТРЕЛУ

ОПУСТИТЬ СТРЕЛУ

ГОРИЗОНТАЛЬНО ОТ СЕБЯ

Одна из рук вытянута

Одна из рук согнута в локте,

горизонтально, пальцы сжаты,

раскрытая ладонь направлена и

указательный палец смотрит

движется в направлении

вверх.

вниз.

требуемого перемещения.

V1065927

V1065928

V1065929

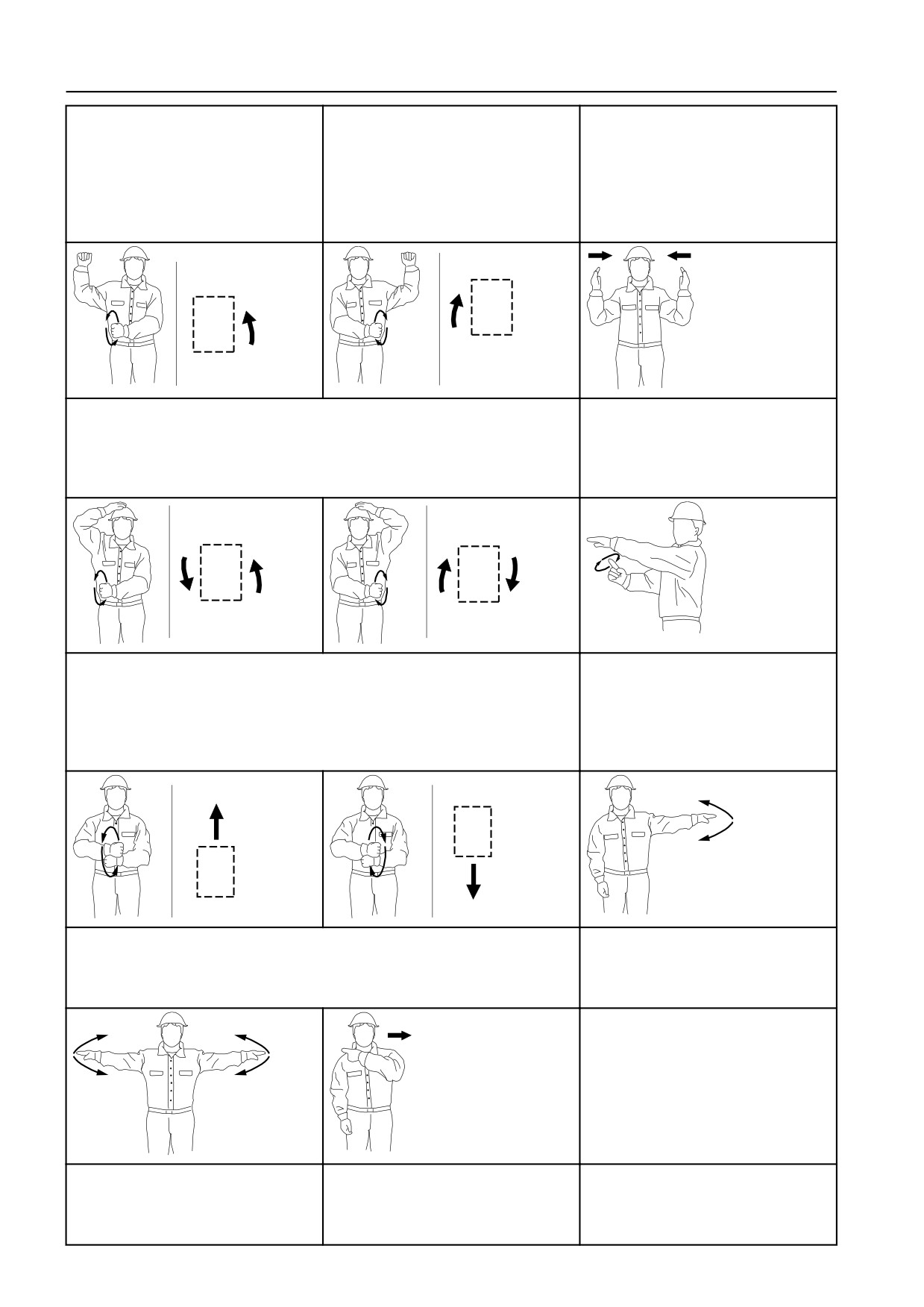

ПОВОРОТ

РУКОЯТЬ К МАШИНЕ

Любая рука вытянута горизонтально с указательным пальцем,

Обе руки согнуты в локтях

указывающим направление поворота надстройки.

большие пальцы смотрят внутрь.

V1065930

V1065931

V1065932

Техника управления

198

Сигнальная схема

РУКОЯТЬ ОТ МАШИНЫ

ЗАКРЫТЬ КОВШ

ОТКРЫТЬ КОВШ

Обе руки согнуты, большие

Держите одну ладонь сжатой и

Держите одну ладонь раскрытой и

пальцы указывают наружу.

неподвижной. Описывайте другой

ладонью небольшие

вертикальные круги, указывая

указательным пальцем на сжатую

указательным пальцем на

ладонь.

раскрытую ладонь.

V1065933

V1065934

V1065935

ДИСТАНЦИЯ ПО ГОРИЗОНТАЛИ

Поднимите руку со сжатым кулаком, указывающим на внутреннюю

Перемещайте горизонтально

часть поворота. Описывайте другим кулаком вертикальные круги,

раскрытые внутрь ладони,

указывающие направление вращения гусеницы или колеса.

показывая расстояние для

перемещения.

V1065938

V1065936

V1065937

ПОВОРОТ НА МЕСТЕ

ДВИГАТЬСЯ МЕДЛЕННО

Положите ладонь на голову со стороны необходимого обратного

Расположите ладонь неподвижно

вращения колеса или гусеницы. Описывайте другой ладонью

перед другой ладонью, подающей

вертикальные круги, обозначающие перемещение вперед другого

сигнал к перемещению. На

колеса или гусеницы.

иллюстрации показан медленный

подъем груза.

V1065939

V1065940

V1065941

ПЕРЕДВИЖЕНИЕ

СТОП

Поднимите руку со сжатым кулаком, указывающим на внутреннюю

Одна рука распрямлена сбоку,

часть поворота. Описывайте другим кулаком вертикальные круги,

ладонь другой руки раскрыта вниз

указывающие направление вращения гусеницы или колеса.

и перемещается вперед и назад.

V1065942

V1065922

АВАРИЙНЫЙ СТОП

ЗАГЛУШИТЬ ДВИГАТЕЛЬ

Обе руки вытянуты горизонтально

Провести большим или

ладонями вниз и двигаются

указательным пальцем поперек

вперед/назад.

шеи.

Меры безопасности при обслуживании

199

Меры безопасности при

обслуживании

В этом разделе приведены правила техники безопасности,

которые должны выполняться при осмотре и обслуживании

машины. Здесь также приведена оценка риска при работе с

вредными материалами и способы предотвращения

травматизма.

Дополнительные правила безопасности и предупреждающие

надписи приводятся в соответствующих разделах.

ПРЕДУПРЕЖДЕНИЕ

Риск ожога!

Горячие части машины могут вызвать ожог.

Прежде чем производить регулировки или обслуживание,

дайте горячим частям машины остыть. Используйте

средства индивидуальной защиты.

Меры безопасности при обслуживании

200

Положение для технического обслуживания

Положение для технического

обслуживания

ВНИМАНИЕ!

Перед началом работ по обслуживанию должны быть

приняты следующие меры.

Установите машину на ровную твердую горизонтальную

поверхность.

Опустите навесное устройство на землю.

Выключите двигатель. После сброса давления в системе

и баке, извлеките ключ зажигания. Смотрите стр. 260.

Убедитесь, что рычаг блокировки управления повернут

вниз для надежного отключения системы, см. стр. 88.

Постепенно сбросьте давление из трубопроводов и

клапанов для безопасной работы.

Дайте машине остыть.

Наиболее подходящее положение для обслуживания

указывается в описании соответствующей операции. Если

определенная позиция не указана, то машина должна

устанавливаться в положение для обслуживания А.

Положение для обслуживания А

Полностью втяните цилиндры ковша и рукояти, а затем

опустите стрелу на землю.

V1106842

Положение для обслуживания В

Полностью выдвиньте цилиндр ковша, полностью втяните

цилиндр рукояти и опустите стрелу на землю.

V1106843

Volvo EC480D гусеничный экскаватор (Серийный номер: 260001-310000). Руководство оператора (2018 год) - часть 10
