Volvo EC350D гусеничный экскаватор. Руководство оператора (2018 год)

Технические характеристики

286

Гидравлическая система

Главный насос

Модель

K5V160DT

Максимальный поток

2 x 288 л/мин (2 x 76 галл./мин.)

Тип

Аксиальный поршневой насос с изменяемым рабочим объемом

Управляющий насос

Максимальный поток

18 л/мин (4,8 галл./мин.)

Разгрузочное давление

3,9 МПа (40 кгс/см², 569 фунт на кв.дюйм)

Главный управляющий клапан

Модель

BK28

Давление главного

33,3 / 36,3 МПа (340 / 370 кгс/см², 4830 / 5265 фунт на кв.дюйм)

предохранительного клапана

(Стандарт / Давление

наддува)

Перепускное давление на

Стрела / Рукоять / Ковш / Опция: 37,8 МПа при 30 л/мин (385 кгс/см², 5482

линии

фунт-кв.д.)

2-ступенчатый

37,8 МПа (385 кгс/см², 5482 фунт на кв.дюйм)

предохранительный клапан

22,6 МПа (230 кгс/см², 3278 фунт на кв.дюйм)

Педали управления

Модель

RCVD8C

Ход

12,4 градусов

Рабочий момент

40.8 - 163.2 кгс см (35.4 - 141.7 фунтс дюйм)

Рычаги управления

Модель

PV48K

Ход

Вперед и назад: 25 градусов

Вправо и влево: 19 градусов

Рабочий момент

Вперед и назад

22.5 кгс см (тип Semi-long), 20.6 кгс см (тип Multi switch)

Вправо и влево

25.0 кгс см (тип Semi-long), 22.5 кгс см (тип Multi switch)

Бортовой гидромотор

Модель

PMT184

Тип

Аксиальный поршневой гидромотор переменного рабочего объема с

механическим тормозом

Давление срабатывания

38,3 МПа (390 кгс/см²) (5547 psi)

предохранительного клапана

Тип тормоза

Мокрый дисковый, включение пружиной, освобождение гидравлическое

Бортовой редуктор

Тип

3 ступенчатый планетарный

Гидромотор поворота

Модель

M5X180

Тип

Аксиальный поршневой гидромотор фиксированного рабочего объема с

механическим тормозом

Давление срабатывания

27,9 МПа (285 кгс/см²) (4050 psi)

предохранительного клапана

Поворотный редуктор

Тип

2 ступенчатый планетарный

Технические характеристики

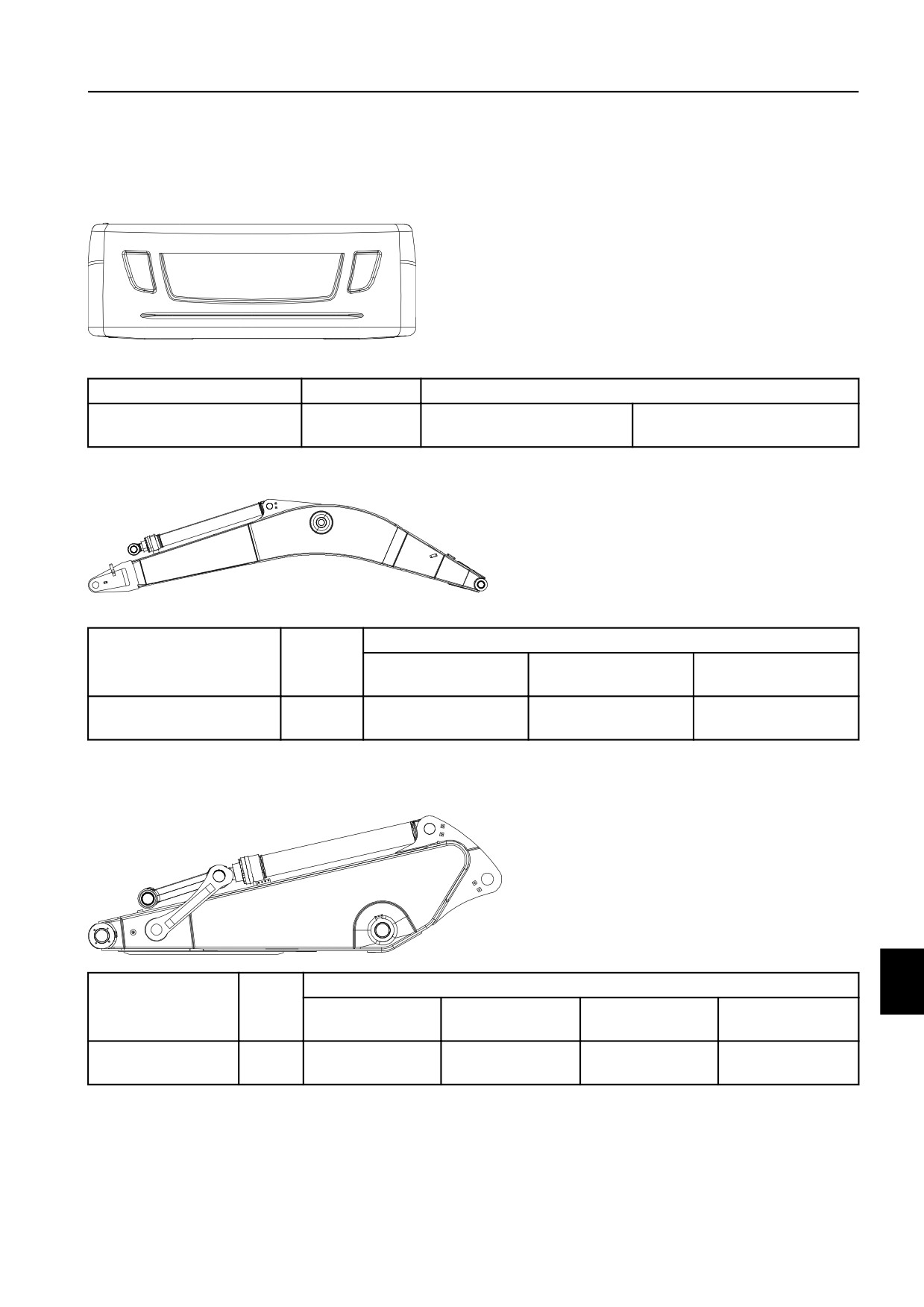

Вес машины

287

Вес машины

Разбираемые детали, масса

Противовес, масса

V1068037

Описание

Единица

Противовес

кг

7250

7000

Масса

фунт

15984

15432

Стрела, масса

V1068040

Стрела

Описание

Единица

6,2 м (20' 4")

6,45 м (21' 2")

МЕ

кг

3364

3104

3402

Масса

фунт

7420

6840

7500

* Включая цилиндры, магистрали и тяги

Рукоять, масса

V1068041

Рукоять

Едини

Описание

2,6 м (8' 6")

3,2 м (10' 6")

3,9 м (12 10")

ца

МЕ

кг

2013

1900

2041

2164

Масса

фунт

4440

4190

4500

4770

* Включая цилиндры, соединения и тяги

ME: Тяжелый экскаватор

GP: Общего назначения

HD: Усиленный

Технические характеристики

288

Давление на грунт

EC350D

Стрела МЕ (м/фут-дюйм): 6,2 м / 20' 4”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34800 / 76730

72,0 / 0,74 / 10,4

3190 / 10' 6”

Тройной

700 / 28

35350 / 77950

58,5 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

35700 / 78720

51,7 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35400 / 78060

68,3 / 0,70 / 7,3

3190 / 10' 6”

грунтозацеп

Стрела МЕ (м/фут-дюйм): 6,2 м / 20' 4”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35050 / 77290

72,6 / 0,74 / 10,5

3190 / 10' 6”

Тройной

700 / 28

35600 / 78500

58,9 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

35950 / 79270

52,0 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35650 / 78610

68,8 / 0,70 / 10,0

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,5 м / 21' 2”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34800 / 76730

72,0 / 0,74 / 10,4

3190 / 10' 6”

Тройной

700 / 28

35300 / 77840

58,4 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

35700 / 78720

51,7 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35400 / 78060

68,3 / 0,70 / 9,9

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

Давление на грунт

289

Стрела HD (м/фут-дюйм): 6,5 м / 21' 2”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35050 / 77290

72,6 / 0,74 / 10,5

3190 / 10' 6”

Тройной

700 / 28

35550 / 78390

58,8 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

35950 / 79270

52,0 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35650 / 78610

68,8 / 0,70 / 10,0

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Стрела HD (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34850 / 76840

72,1 / 0,74 / 10,5

3190 / 10' 6”

Тройной

700 / 28

35400 / 78060

58,5 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

35750 / 78830

51,7 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35450 / 78170

68,4 / 0,70 / 9,9

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Стрела HD (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35100 / 77400

72,7 / 0,74 / 10,5

3190 / 10' 6”

Тройной

700 / 28

35650 / 78610

59,0 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

36000 / 79380

52,1 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35700 / 78720

68,9 / 0,70 / 10,0

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

290

Давление на грунт

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34950 / 77060

72,4 / 0,74 / 10,5

3190 / 10' 6”

Тройной

700 / 28

35500 / 78280

58,7 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

35900 / 79160

51,9 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35600 / 78500

68,7 / 0,70 / 10,0

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35200 / 77620

72,9 / 0,74 / 10,6

3190 / 10' 6”

Тройной

700 / 28

35750 / 78830

59,1 / 0,60 / 8,6

3290 / 10' 10”

грунтозацеп

800 / 31

36150 / 79710

52,3 / 0,53 / 7,6

3390 / 11' 1”

Двойной

600 / 24

35850 / 79050

69,2 / 0,71 / 10,0

3190 / 10' 6”

грунтозацеп

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34400 / 75850

71,2 / 0,73 / 10,3

3190 / 10' 6”

Тройной

700 / 28

34950 / 77060

57,8 / 0,59 / 8,4

3290 / 10' 10”

грунтозацеп

800 / 31

35300 / 77840

51,1 / 0,52 / 7,4

3390 / 11' 1”

Двойной

600 / 24

35050 / 77290

67,6 / 0,69 / 9,8

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

Давление на грунт

291

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34650 / 76400

71,7 / 0,73 / 10,4

3190 / 10' 6”

Тройной

700 / 28

35200 / 77620

58,2 / 0,59 / 8,4

3290 / 10' 10”

грунтозацеп

800 / 31

35550 / 78390

51,4 / 0,52 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35300 / 77840

68,1 / 0,69 / 9,9

3190 / 10' 6”

грунтозацеп

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34700 / 76510

71,8 / 0,73 / 10,4

3190 / 10' 6”

Тройной

700 / 28

35200 / 77620

58,2 / 0,59 / 8,4

3290 / 10' 10”

грунтозацеп

800 / 31

35600 / 78500

51,5 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35300 / 77840

68,1 / 0,69 / 9,9

3190 / 10' 6”

грунтозацеп

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1670 л / 1644 кг / 3630 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

34950 / 77060

72,4 / 0,74 / 10,5

3190 / 10' 6”

Тройной

700 / 28

35450 / 78170

58,6 / 0,60 / 8,5

3290 / 10' 10”

грунтозацеп

800 / 31

35850 / 79050

51,9 / 0,53 / 7,5

3390 / 11' 1”

Двойной

600 / 24

35550 / 78390

68,6 / 0,70 / 9,9

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

292

Давление на грунт

EC350D L

Стрела МЕ (м/фут-дюйм): 6,2 м / 20' 4”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35750 / 78830

68,6 / 0,70 / 9,9

3190 / 10' 6”

Тройной

700 / 28

36300 / 80040

59,7 / 0,61 / 8,6

3290 / 10' 10”

грунтозацеп

800 / 31

36700 / 80920

52,8 / 0,54 / 7,6

3390 / 11' 1”

Двойной

600 / 24

36400 / 80260

69,8 / 0,71 / 10,1

3190 / 10' 6”

грунтозацеп

Стрела МЕ (м/фут-дюйм): 6,2 м / 20' 4”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

36000 / 79380

69,0 / 0,70 / 10,0

3190 / 10' 6”

Тройной

700 / 28

36550 / 80590

60,1 / 0,61 / 8,7

3290 / 10' 10”

грунтозацеп

800 / 31

36950 / 81470

53,1 / 0,54 / 7,7

3390 / 11' 1”

Двойной

600 / 24

36650 / 80810

70,3 / 0,72 / 10,2

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,5 м / 21' 2”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35700 / 78720

68,5 / 0,70 / 9,9

3190 / 10' 6”

Тройной

700 / 28

36300 / 80040

59,7 / 0,61 / 8,6

3290 / 10' 10”

грунтозацеп

800 / 31

36700 / 80920

52,8 / 0,54 / 7,6

3390 / 11' 1”

Двойной

600 / 24

36400 / 80260

69,8 / 0,71 / 10,1

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

Давление на грунт

293

Стрела HD (м/фут-дюйм): 6,5 м / 21' 2”

Рукоять МЕ (м/фут-дюйм): 2,6 м / 8' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35950 / 79270

68,9 / 0,70 / 10,0

3190 / 10' 6”

Тройной

700 / 28

36550 / 80590

60,1 / 0,61 / 8,7

3290 / 10' 10”

грунтозацеп

800 / 31

36950 / 81470

53,1 / 0,54 / 7,7

3390 / 11' 1”

Двойной

600 / 24

36650 / 80810

70,3 / 0,72 / 10,2

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Стрела HD (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35800 / 78940

68,7 / 0,70 / 9,9

3190 / 10' 6”

Тройной

700 / 28

36350 / 80150

59,7 / 0,61 / 8,7

3290 / 10' 10”

грунтозацеп

800 / 31

36750 / 81030

52,9 / 0,54 / 7,7

3390 / 11' 1”

Двойной

600 / 24

36450 / 80370

69,9 / 0,71 / 10,1

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Стрела HD (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

36050 / 79490

69,1 / 0,71 / 10,0

3190 / 10' 6”

Тройной

700 / 28

36600 / 80700

60,2 / 0,61 / 8,7

3290 / 10' 10”

грунтозацеп

800 / 31

37000 / 81590

53,2 / 0,54 / 7,7

3390 / 11' 1”

Двойной

600 / 24

36700 / 80920

70,4 / 0,72 / 10,2

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

294

Давление на грунт

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35900 / 79160

68,8 / 0,70 / 10,0

3190 / 10' 6”

Тройной

700 / 28

36500 / 80480

60,0 / 0,61 / 8,7

3290 / 10' 10”

грунтозацеп

800 / 31

36900 / 81360

53,1 / 0,54 / 7,7

3390 / 11' 1”

Двойной

600 / 24

36550 / 80590

70,1 / 0,72 / 10,2

3190 / 10' 6”

грунтозацеп

Стрела HD (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

36150 / 79710

69,3 / 0,71 / 10,0

3190 / 10' 6”

Тройной

700 / 28

36750 / 81030

60,4 / 0,62 / 8,8

3290 / 10' 10”

грунтозацеп

800 / 31

37150 / 81920

53,4 / 0,55 / 7,7

3390 / 11' 1”

Двойной

600 / 24

36800 / 81140

70,6 / 0,72 / 10,2

3190 / 10' 6”

грунтозацеп

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35350 / 77950

67,8 / 0,69 / 9,8

3190 / 10' 6”

Тройной

700 / 28

35900 / 79160

59,0 / 0,60 / 8,6

3290 / 10' 10”

грунтозацеп

800 / 31

36300 / 80040

52,2 / 0,53 / 7,6

3390 / 11' 1”

Двойной

600 / 24

36000 / 79380

69,0 / 0,70 / 10,0

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

Давление на грунт

295

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,2 м / 10' 6”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35600 / 78500

68,3 / 0,70 / 9,9

3190 / 10' 6”

Тройной

700 / 28

36150 / 79710

59,4 / 0,61 / 8,6

3290 / 10' 10”

грунтозацеп

800 / 31

36550 / 80590

52,6 / 0,54 / 7,6

3390 / 11' 1”

Двойной

600 / 24

36250 / 79930

69,5 / 0,71 / 10,1

3190 / 10' 6”

грунтозацеп

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7000 кг / 15440 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35600 / 78500

68,3 / 0,70 / 9,9

3190 / 10' 6”

Тройной

700 / 28

36200 / 79820

59,5 / 0,61 / 8,6

3290 / 10' 10”

грунтозацеп

800 / 31

36600 / 80700

52,6 / 0,54 / 7,6

3390 / 11' 1”

Двойной

600 / 24

36250 / 79930

69,5 / 0,71 / 10,1

3190 / 10' 6”

грунтозацеп

Стрела GP (м/фут-дюйм): 6,45 м / 21' 2”

Рукоять GP (м/фут-дюйм): 3,9 м / 12' 10”

Ковш (л/кг/фунт): 1920 л / 1880 кг / 4150 фунтов

Противовес (кг/фунт): 7250 кг / 15990 фунтов

Давление на грунт

Ширина трака

Рабочий вес

Общая ширина

Описание

(кПа/кгс см²/фунт на

(мм / дюйм)

(кг / фунт)

(мм / фут-дюйм)

кв.дюйм)

600 / 24

35850 / 79050

68,7 / 0,70 / 10,0

3190 / 10' 6”

Тройной

700 / 28

36450 / 80370

59,9 / 0,61 / 8,7

3290 / 10' 10”

грунтозацеп

800 / 31

36850 / 81250

53,0 / 0,54 / 7,7

3390 / 11' 1”

Двойной

600 / 24

36500 / 80480

70,0 / 0,71 / 10,1

3190 / 10' 6”

грунтозацеп

GP: Общего назначения

HD: Усиленный

ME: Тяжелый экскаватор

Технические характеристики

296

Размеры

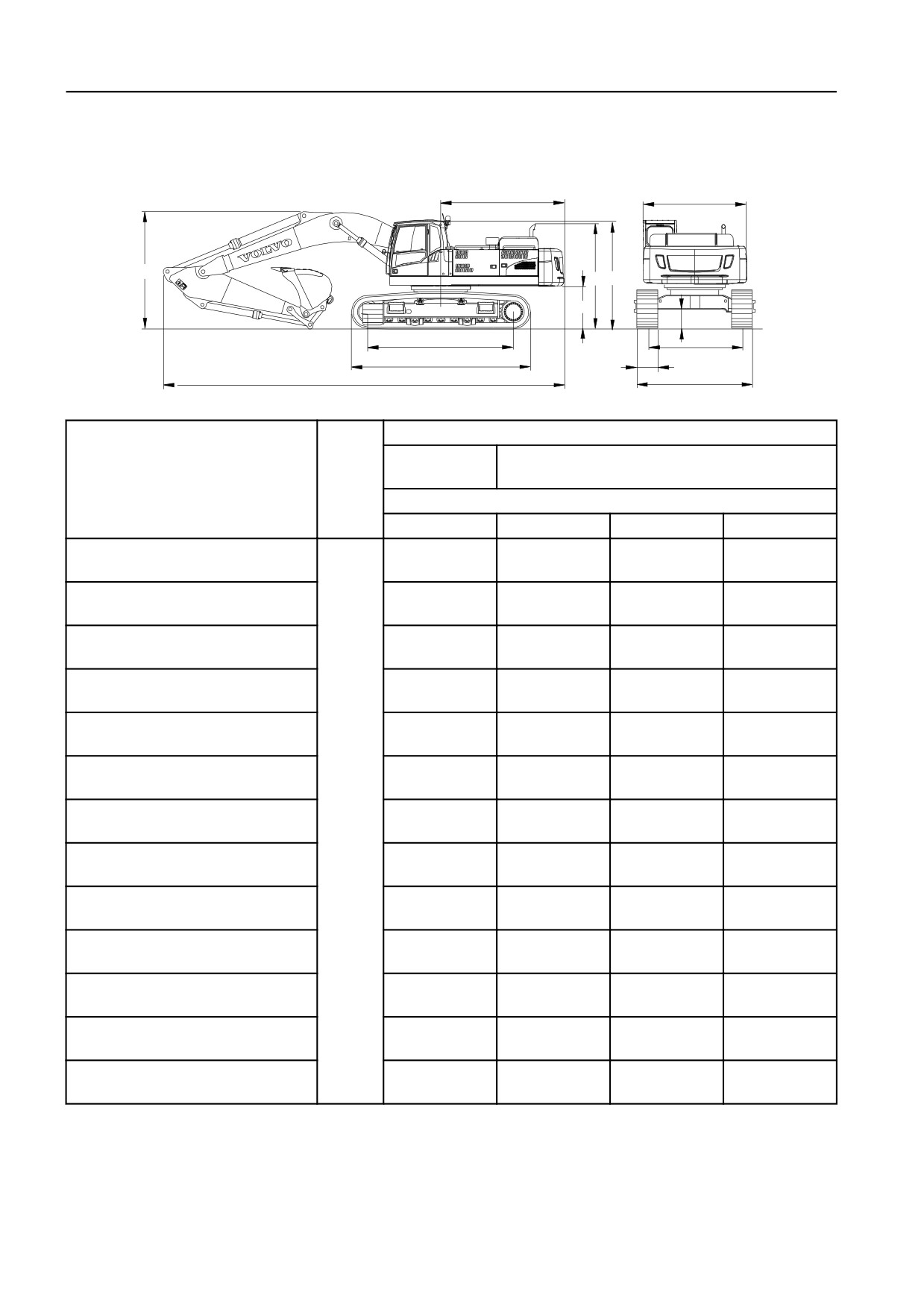

Вся машина, размеры (EC350D)

V1066186

Стрела

6,2 м

Единиц

6,45 м (21' 2")

Описание

(20' 4")

Рукоять

2,6

м (8' 6")

2,6 м (8' 6")

3,2 м (10'

6")

3,9

м (12' 10")

2990

А. Общая ширина надстройки

9'10"

3190

В. Общая ширина

10'6”

3230

С. Общая высота кабины

10'7”

3560

D. Радиус поворота противовеса

11'81”

Е. Общая высота капота

2830

двигателя

9'3”

F. *Дорожный просвет по

1180

противовесу

3'10”

мм

3700

G. Опорная длина

фут

12'2”

дюйм

4630

H. Длина по гусеницам

15'2”

2590

I. Ширина колеи

8'6”

600

J. Ширина траков гусениц

2'0”

500

K. *Мин. дорожный просвет

1'8”

11020

11273

11187

11222

L. Общая длина

36'10”

37'0”

36'8”

36'10”

3488

3515

3317

3502

M. Общая высота по стреле

11'5”

11'6”

10'11”

11'6”

* Без грунтозацепов

Технические характеристики

Размеры

297

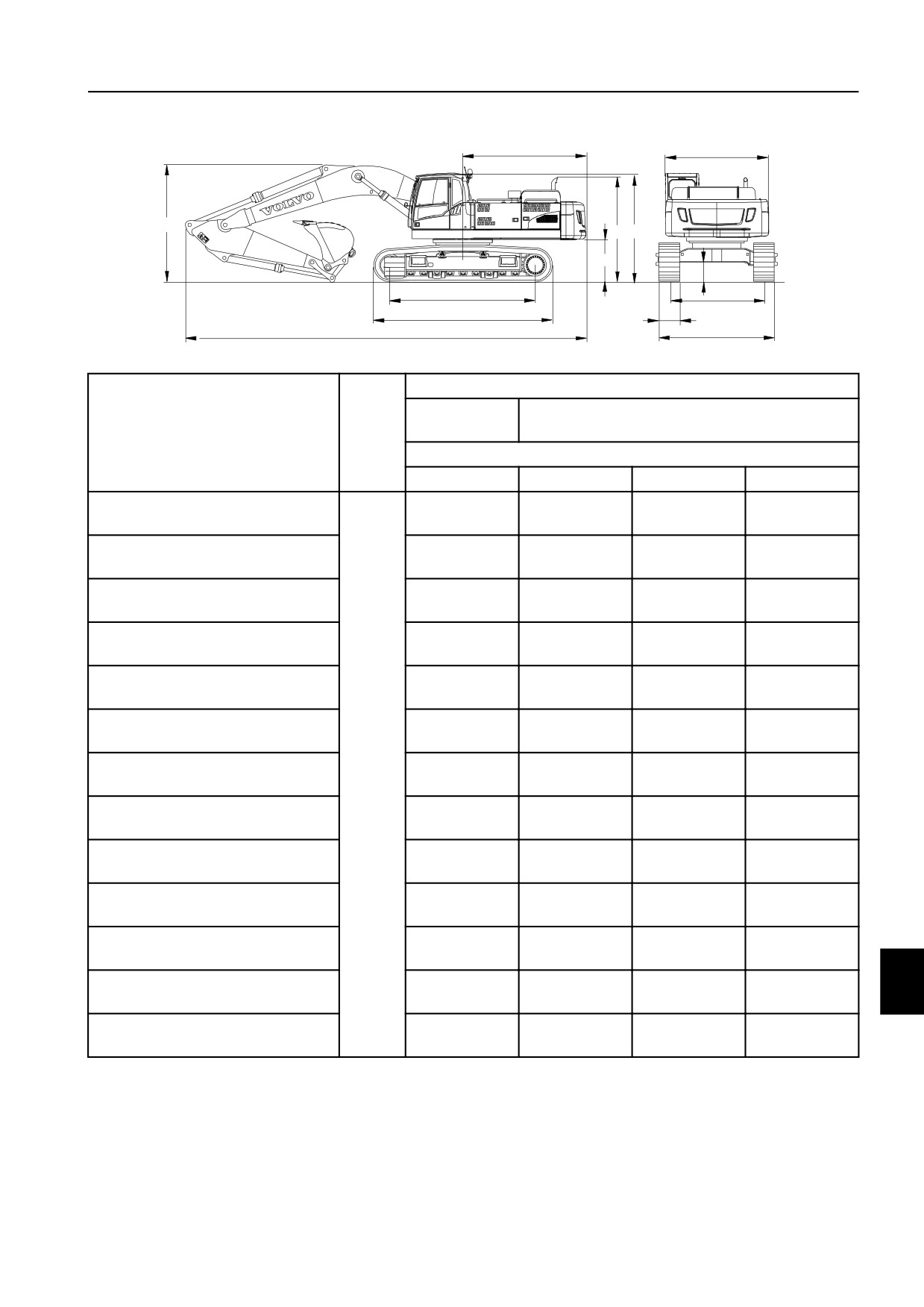

Общие размеры машины (EC350D L)

V1066186

Стрела

6,2 м

Единиц

6,45 м (21' 2")

Описание

(20' 4")

Рукоять

2,6

м (8' 6")

2,6 м (8' 6")

3,2 м (10' 6")

3,9

м (12' 10")

2990

А. Общая ширина надстройки

9'10"

3190

В. Общая ширина

10'6”

3230

С. Общая высота кабины

10'7”

3560

D. Радиус поворота противовеса

11'81”

Е. Общая высота капота

2830

двигателя

9'3”

F. *Дорожный просвет по

1180

противовесу

3'10”

мм

4020

G. Опорная длина

фут

13'2”

дюйм

4950

H. Длина по гусеницам

16'3”

2590

I. Ширина колеи

8'6”

600

J. Ширина траков гусениц

2'0”

500

K. *Мин. дорожный просвет

1'8”

11020

11273

11187

11222

L. Общая длина

36'10”

37'0”

36'8”

36'10”

3488

3515

3317

3502

M. Общая высота по стреле

11'5”

11'6”

10'11”

11'6”

* Без грунтозацепов

Технические характеристики

298

Размеры

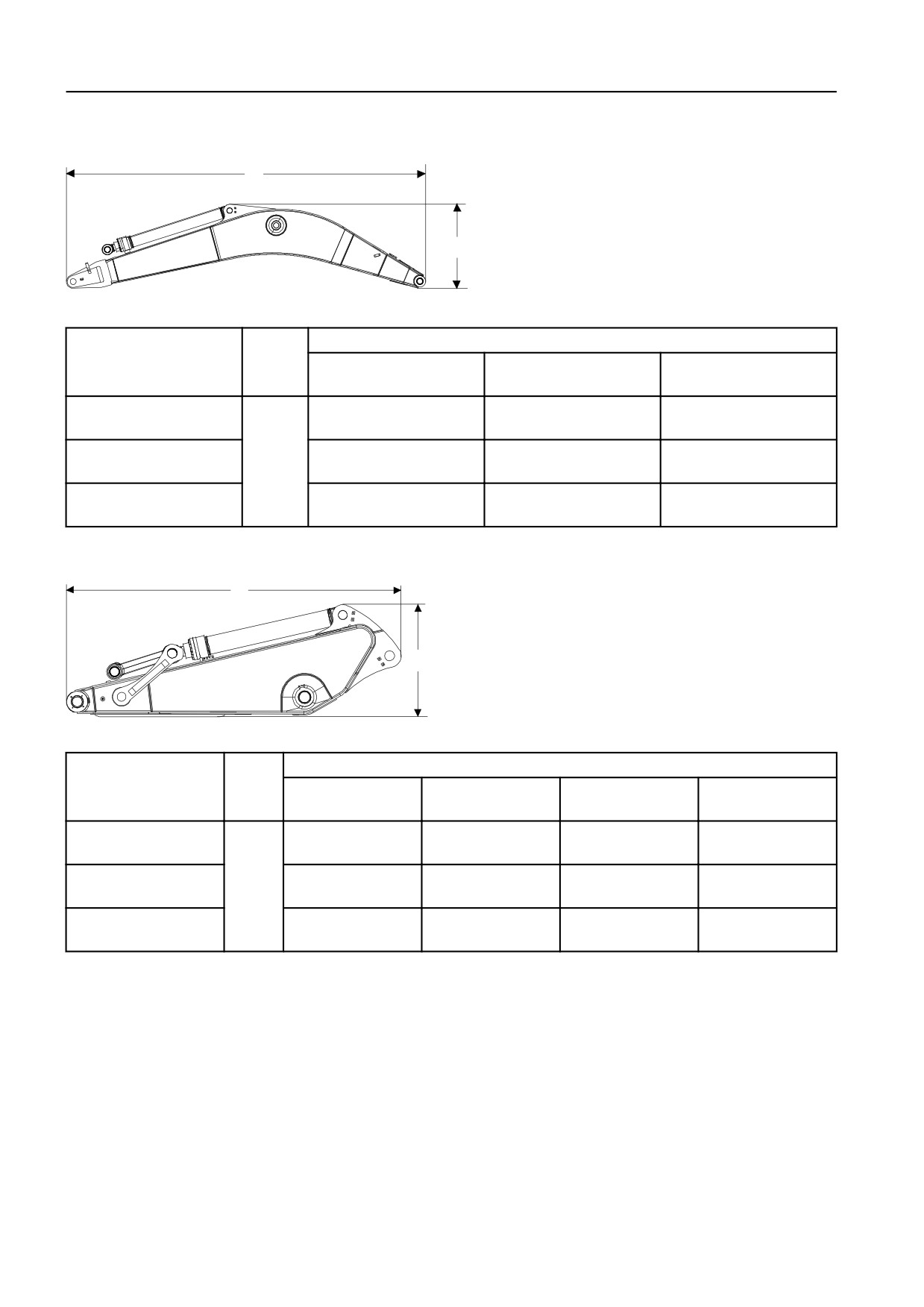

Стрела и рукоять обратной лопаты

V1066183

Стрела

Единиц

Описание

6,2 м (20' 4")

6,45 м (21' 2")

МЕ

6458

6671

Длина (А)

21' 2”

21' 11”

мм

1870

1835

Высота (В)

фут

6' 2”

6' 0”

дюйм

816

Ширина

2' 8”

* Включая цилиндры, магистрали и тяги

V1066184

Рукоять

Едини

Описание

2,6 м (8' 6")

3,2 м (10' 6")

3,9 м (12' 10")

ца

МЕ

3766

4348

5047

Длина (А)

12' 4”

14' 3”

16' 7”

мм

1123

1072

1071

Высота (В)

фут

3' 8”

3' 6”

дюйм

560

Ширина

1' 10”

* Включая цилиндры, соединения и тяги

ME: Тяжелый экскаватор

GP: Общего назначения

HD: Усиленный

Технические характеристики

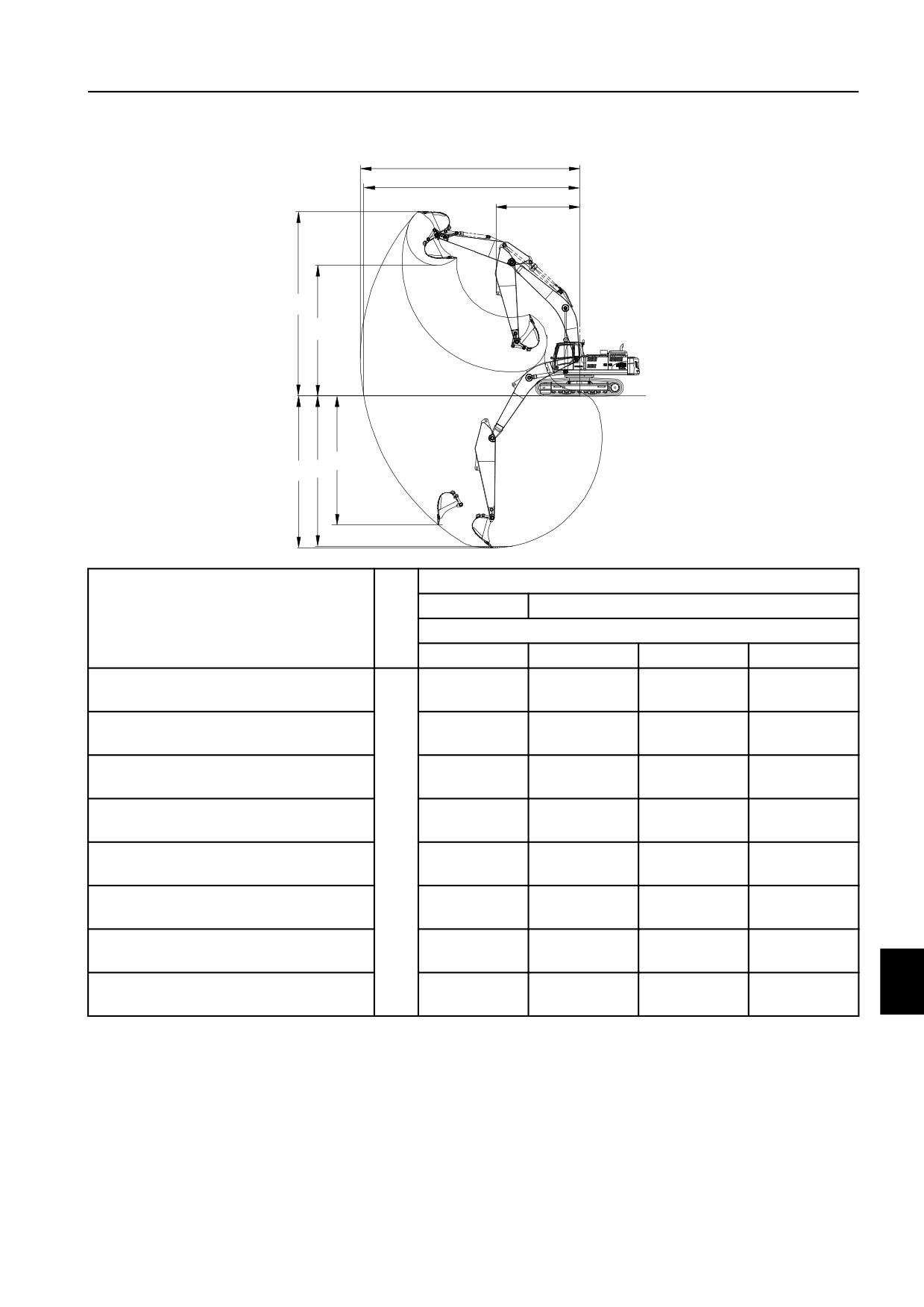

Рабочие зоны выемки

299

Рабочие зоны выемки

V1066194

H F

Стрела

Еди

6,2 м (20' 4")

6,45 м (21' 2")

Описание

ниц

Рукоять

2,6 м (8' 6")

3,2 м (10' 6")

3,9 м (12' 10")

10440

10590

11110

11750

А. Максимальный радиус черпания

34' 3”

34' 9”

36' 5”

38' 7”

В. Максимальный радиус черпания на

10210

10370

10900

11560

уровне грунта

33' 6”

34' 0”

35' 9”

37' 11”

6740

6880

7480

8180

С. Максимальная глубина выемки

22' 1”

22' 7”

24' 6”

26' 10”

мм

10080

10170

10330

10600

D. Максимальная глубина выемки

фут

33' 1”

33' 4”

33' 11”

34' 9”

дюй

6820

7060

7250

7520

E. Максимальная высота разгрузки

22' 5”

23' 2”

23' 9”

24' 8”

F. Максимальная глубина выемки с

5260

5440

5890

6500

верт. стенкой

17' 3”

17' 10”

19' 4”

21' 4”

G. Минимальный радиус поворота

4120

4320

4280

4300

спереди

13' 6”

14' 2”

14' 1”

H. Максимальная глубина выемки

6550

6690

7310

8030

(уровень земли - 2,44 м (8'))

21' 6”

21' 11”

24' 0”

26' 4”

- Машина с ковшом прямой установки

Технические характеристики

300

Рекомендуемые размеры ковшей

Максимально допустимые ковши

EC350D с противовесом, 7000 кг (15440 фунтов)

Для ковшей прямой установки

Стрела

ME 6,2 м

GP 6,45 м (21' 2")

HD 6,45 м (21' 2")

Един

(20' 4")

Описание

ица

Рукоять

2,6 м (8' 6")

GP 3,2 м

GP 3,9 м

2,6 м (8' 6")

HD 3,2 м

3,9 м (12'

(10' 6")

(12' 10")

(10' 6")

10")

Ковш GP 1,5 т/м³

2500 / 2125

2250 / 1900

2000 / 1700

2375 / 2000

2175 / 1825

1975 / 1675

Ковш GP 1,8 т/м³

2225 / 1875

2000 / 1700

1750 / 1475

2100 / 1775

1925 / 1625

1750 / 1475

л / кг

Ковш HD 1,8 т/м³

2100 / 2100

1875 / 1875

1675 / 1675

2000 / 2000

1825 / 1825

1650 / 1650

Ковш HD 2,0 т/м³

1950 / 1950

1750 / 1750

1550 / 1550

1850 / 1850

1700 / 1700

1550 / 1550

Для ковшей с установкой на гидрозамке S

Стрела

ME 6,2 м

GP 6,45 м (21' 2")

HD 6,45 м (21' 2")

Един

(20' 4")

Описание

ица

Рукоять

2,6 м (8' 6")

GP 3,2 м

GP 3,9 м

2,6 м (8' 6")

HD 3,2 м

3,9 м (12'

(10' 6")

(12' 10")

(10' 6")

10")

Ковш GP 1,5 т/м³

2500 / 2125

2250 / 1900

2000 / 1700

2375 / 2000

2175 / 1825

1975 / 1675

Ковш GP 1,8 т/м³

2225 / 1875

2000 / 1700

1750 / 1475

2100 / 1775

1925 / 1625

1750 / 1475

л / кг

Ковш HD 1,8 т/м³

2100 / 2100

1875 / 1875

1675 / 1675

2000 / 2000

1825 / 1825

1650 / 1650

Ковш HD 2,0 т/м³

1950 / 1950

1750 / 1750

1550 / 1550

1850 / 1850

1700 / 1700

1550 / 1550

Для ковшей с установкой на гидрозамке U

Стрела

ME 6,2 м

GP 6,45 м (21' 2")

HD 6,45 м (21' 2")

Един

(20' 4")

Описание

ица

Рукоять

2,6 м (8' 6")

GP 3,2 м

GP 3,9 м

2,6 м (8' 6")

HD 3,2 м

3,9 м (12'

(10' 6")

(12' 10")

(10' 6")

10")

Ковш GP 1,5 т/м³

2200 / 1850

1950 / 1650

1700 / 1425

2075 / 1750

1875 / 1575

1675 / 1400

Ковш GP 1,8 т/м³

1950 / 1650

1725 / 1450

1500 / 1275

1825 / 1550

1675 / 1400

1475 / 1250

л / кг

Ковш HD 1,8 т/м³

1850 / 1850

1625 / 1625

1425 / 1425

1750 / 1750

1575 / 1575

1400 / 1400

Ковш HD 2,0 т/м³

1725 / 1725

1525 / 1525

1325 / 1325

1625 / 1625

1475 / 1475

1300 / 1300

ВНИМАНИЕ!

Вместимость ковшей определяется по ISO 7451 с шапкой 1:1.

ВНИМАНИЕ!

"Максимальные допустимые ковши" указаны только для справки и могут отсутствовать на заводе.

ВНИМАНИЕ!

Ширина ковша меньше, чем радиус закругления у вершины зуба.

Volvo EC350D гусеничный экскаватор. Руководство оператора (2018 год) - часть 20
