Технические характеристики
350
Двигатель
Устройство облегчения холодного пуска
Тип
Змеевик
Мощность, змеевик подогрева
3,6 кВт
Реле времени (встроенное), продолжительность
Регулируемая
включения
Топливный насос
Тип
Шестеренчатый насос
Давление подачи: при 600 об/мин
мин. 250 кПа (2,5 бар) (36,3 фунта на кв. дюйм)
Давление подачи: при 1200 об/мин
мин. 500 кПа (5,0 бар) (72,5 фунта на кв. дюйм)
Насосы-форсунки
Тип
С электронным управлением объемом, моментом и
давлением впрыска
Количество
6
Вентилятор охлаждения
Тип
С гидравлическим приводом
Термостат
Первичная система
Тип
Поршневой термостат
Количество
1
Начинает открываться при
82 °C (180 °F)
Полностью открыт при
92 °C (198 °F)
Давление
75 МПа (0,75 бар) (10,9 фунта на кв. дюйм)
Вторичная система
Тип
Дисковый термостат
Количество
1
Начинает открываться при
55 °C (130 °F)
Полностью открыт при
70 °C (158 °F)
Давление
75 МПа (0,75 бар) (10,9 фунта на кв. дюйм)
Технические характеристики
Электрооборудование
351
Электрооборудование
Электрооборудование
Напряжение в системе
24 В
Аккумуляторная батарея
Количество
2
Напряжение аккумуляторной батареи
12 В
Емкость аккумуляторной батареи
225 A·ч
Масса
40,1 кг (88,4 фунта) без электролита
59,1 кг (130,3 фунта) с электролитом
Клемма заземления
Минусовая клемма
Генератор переменного тока
Мощность
2264 Вт
Лампы
Лампы должны быть самого высокого качества,
вибростойкими и долговечными.
Лампы, моторная секция
Мощность
Муфта
Освещение кабины
10/21
Ba 15s
Галогенные
70 Вт
H1
Фары
Светодиоды
Входит в состав осветительного устройства
Габаритные фонари (лампы накаливания)
4 Вт
T4W
Габаритные фонари (светодиодные)
Входит в состав осветительного устройства
Указатели поворота
21 Вт
PY21W
Рабочее освещение
Светодиоды
Входит в состав осветительного устройства
(дополнительное
оборудование)
Вращающийся проблесковый
Светодиоды
Входит в состав осветительного устройства
маячок (дополнительное
оборудование)
Индикатор непристегнутого
Светодиоды
Входит в состав осветительного устройства
ремня безопасности,
внешний (дополнительное
оборудование)
Подсветка входа(дополнительное оборудование)
70 Вт
H3
Индикаторы, взвешивание груза (светодиодные)
Входит в состав осветительного устройства
Лампы, грузовая секция
Мощность
Муфта
Задние фонари (светодиодные)
Входит в состав осветительного устройства
Стоп-сигналы (светодиодные)
Входит в состав осветительного устройства
Указатели поворота (светодиодные)
Входит в состав осветительного устройства
Технические характеристики
352
Электрооборудование
Лампы, грузовая секция
Мощность
Муфта
Галогенные
70 Вт
H3
Светодиоды
Входит в состав осветительного устройства
Фонарь заднего хода
(дополнительное
оборудование)
Преобразователь напряжения (дополнительное
оборудование)
Выходное напряжение
14 В постоянного тока
Выходная мощность (макс.)
280 Вт

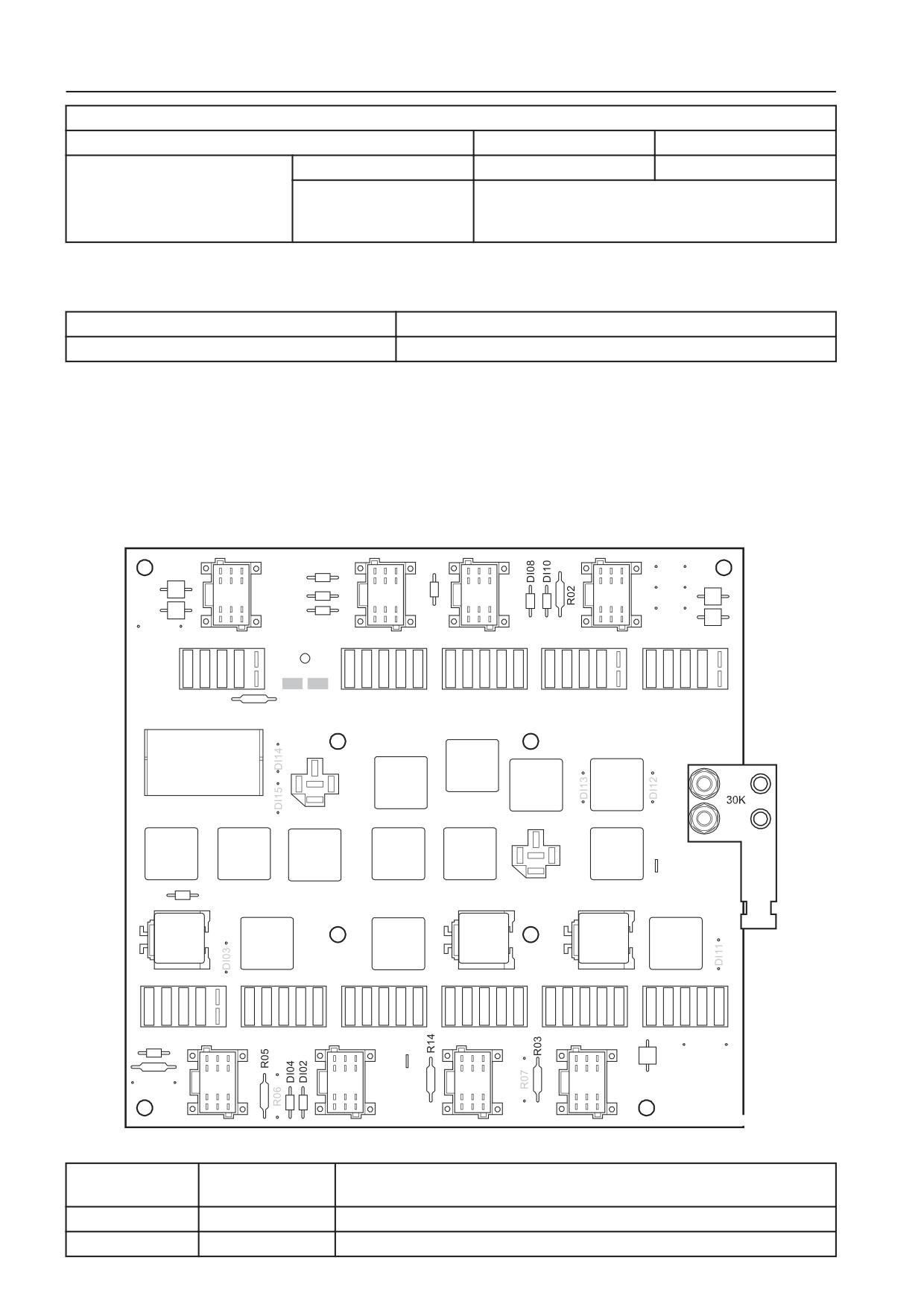

Плавкие предохранители и реле
Предохранители

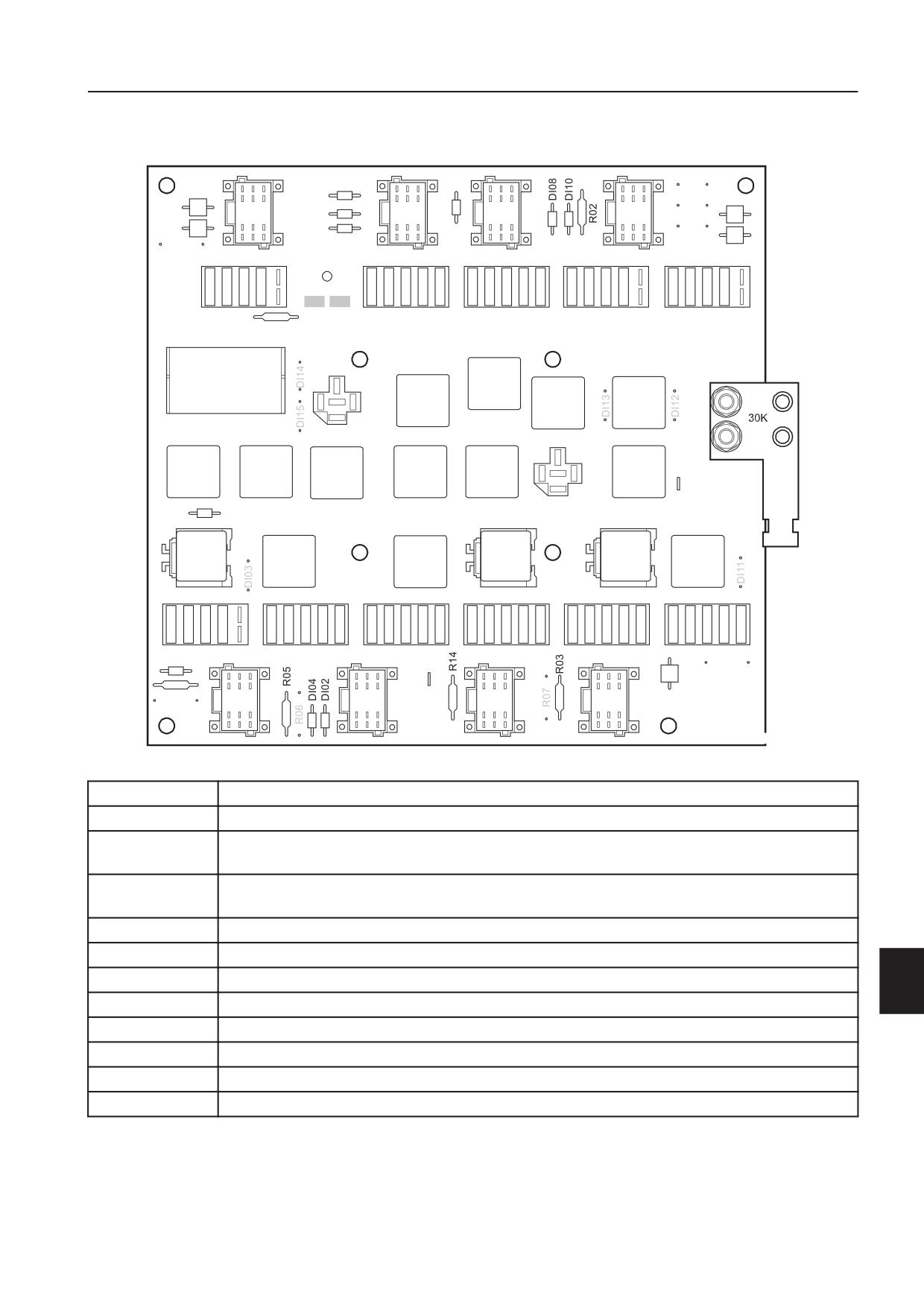

Предохранители на печатной плате:
ВНИМАНИЕ!
Предохранители можно проверить на печатной плате. См.
FUSE TEST между FU04 и FU05.
DI24
DI21
DI06
DI20
DI22
DI17
DA
DI07
DB
DC
DD
DI23
DI09
DI18
R01
DI19
FU01 02 03 04
05 06 07 08 09
10 11 12 13 14
15 16 17 18
19 20 21 22
FUSE TEST
R15
RE01
RF1
RE03
RE02
RE04
RE05
RE11
RE06
RE07
RE08
RE09
RE10
RE12
P2
DI01
RE13
RE16
RE17
RE14
RE15
RE18
FU 23
24 25 26
27 28 29 30 31
32 33 34 35 36
37 38 39 40 41
42 43 44 45 46
47 48 49 50 51
DI25
P1
R13
R04
R08
DE
DF
DG
DHDI16
V1150131
Печатная плата
Обозначение
Номинальный
ток
Описание
FU01
5A
Реле RE10 (стоп-сигналы)
FU02
10 A
Питание HMIM и IC
Технические характеристики
Электрооборудование
353
Обозначение
Номинальный
ток
Описание
FU03
15 A
Реле RE07 (переднее рабочее освещение)
FU04
5A
Реле RE14 (система климат-контроля)
FU05
5A
Левые габаритные огни; освещение номерного знака
FU06
5A
Правые габаритные огни
FU07
5A
Ближний свет, левая фара
FU08
5A
Ближний свет, правая фара
FU09
10 A
Реле RE02; фонарь заднего хода; сигнал заднего хода;
предохранитель FU99 (VE:13)
FU10
5A
Дальний свет, правая фара
FU11
5A
Дальний свет, левая фара
FU12
5A
Преобразователь напряжения SO3902 (контрольное напряжение);
радиоприемник и т. п.
FU13
15 A
Питание реле RE03 CU3622 (Перепускная заслонка двигателя)
(Только для машин с двигателями D16J.)
FU14
5A
-
FU15
15 A
Реле RE04 (заднее рабочее освещение)
FU16
15 A
Реле RE11
FU17
10 A
Реле RE13; Блок управления системой CareTrack W-ECU; датчик
давления масла в трансмиссии; датчик давления фильтра
трансмиссионного масла; генератор; датчик уровня
гидравлического масла; переключатель блокировки
дифференциалов; переключатель системы автоматического
управления тягой; переключатель повышенных оборотов;
переключатель отсроченного выключения; переключатель
регенерации сажевого фильтра; датчик положения блокировки
межосевого дифференциала; датчик положения пряжки ремня
безопасности; блокировка переключения передач; выключатель
автоматического горного тормоза для педалей газа и тормоза;
переключатель стояночного тормоза; датчик уровня в баке
маслоохладителя; переключатель обычного и нижнего положения
(HS); разъем VE; датчик поперечного (бокового) и продольного
наклона; реле RE3618; датчик положения диапазона низких
оборотов, датчик положения диапазона высоких оборотов;
переключатель диапазона высоких/низких оборотов раздаточной
коробки
FU18
10 A
Розетка питания 28 В постоянного тока
FU19
15 A
Переключатель фар; предохранитель FU05; предохранитель FU06
FU20
10 A
Прикуриватель (гнездо питания 28 В пост. тока)
FU21
5A
Переключатель вращающегося проблескового маячка;
переключатель внутреннего освещения; реле RE08 (внутреннее
освещение)
FU22
-
-
FU23
5A
Реле RE06 (стартер)
FU24
25 A
Выключатель аварийного останова; предохранитель FU23;
предохранитель FU30; предохранитель FU31
FU25
20 A
Электропитание V-ECU
FU26
20 A
Питание V2-ECU
FU27
20 A
Питание ECC (система климат-контроля - кондиционер);
вентилятор системы вентиляции; компрессор (система климат-
контроля - кондиционер)
Технические характеристики
354
Электрооборудование
Обозначение
Номинальный
ток
Описание
FU28
10 A
Реле RE8701 (таймер обогрева/вентиляции кабины)
(дополнительное оборудование)
FU29
5A
Исполнительное реле RE05 (таймер обогрева/вентиляции кабины)
FU30
5A
Электромагнитный клапан, управление компрессионным тормозом
(VCB); PWM-клапан горного тормоза; электромагнитный клапан
управления давлением наддува (только для машин с двигателями
D16F); Реле RE03 (наддув двигателя CU3622, только для машин с
двигателями D16J).
Кнопка аварийной остановки (выключатель)
FU31
15 A
Реле RE2501 (подогрев воздуха на впуске); турбокомпрессор с
турбиной VGT; питание ACM при включенном ключе зажигания
(только для машин с двигателями D16J). Вход-выход датчика NOx
(оксида азота, только для машин с двигателями D16J)
FU32
-
-
FU33
10 A
Переключатель фар, мигание; предохранитель FU10;
предохранитель FU11
FU34
-
-
FU35
10 A
Переключатель стеклоочистителя ветрового стекла;
переключатель омывателя ветрового стекла; стеклоочиститель
ветрового стекла; омыватель ветрового стекла; переключатель
звукового сигнала; звуковой сигнал, реле RE09
FU36
5A
-
FU37
5A
Индикаторы направления (указатели поворота)
FU38
5A
Камера заднего вида (дополнительное оборудование)
FU39
10 A
Зеркала заднего вида (с регулировкой и подогревом); подогрев и
пневматическая подвеска сиденья оператора KAB; подогрев и
компрессоры пневматической подвески сиденья оператора
Grammer
FU40
10 A
Жидкость омывателя, датчик уровня; подогрев топлива
FU41
10 A
Переключатель рабочего освещения (переднего и заднего); реле
RE04; реле RE07
FU42
5A
-
FU43
10 A
Питание V-ECU при включенном ключе зажигания
FU44
5A
Диагностический разъем OBD
FU45
5A
Питание ECC при включенном ключе зажигания (системы климат-
контроля)
FU46
10 A
Автоматическая система смазки (дополнительное оборудование)
FU47
10 A
Питание CU3622 при включенном ключе зажигания (наддув
двигателя CU3622, только для машин с двигателями D16J);
Питание T-ECU при включенном ключе зажигания
FU48
5A
Разъем питания VE при включенном ключе зажигания, внешний
индикатор ремня безопасности (дополнительное оборудование);
система ассистента оператора Volvo
FU49
5A
Реле RE12
FU50
5A
Питание V2-ECU
FU51
5A
-
Технические характеристики
Электрооборудование
355

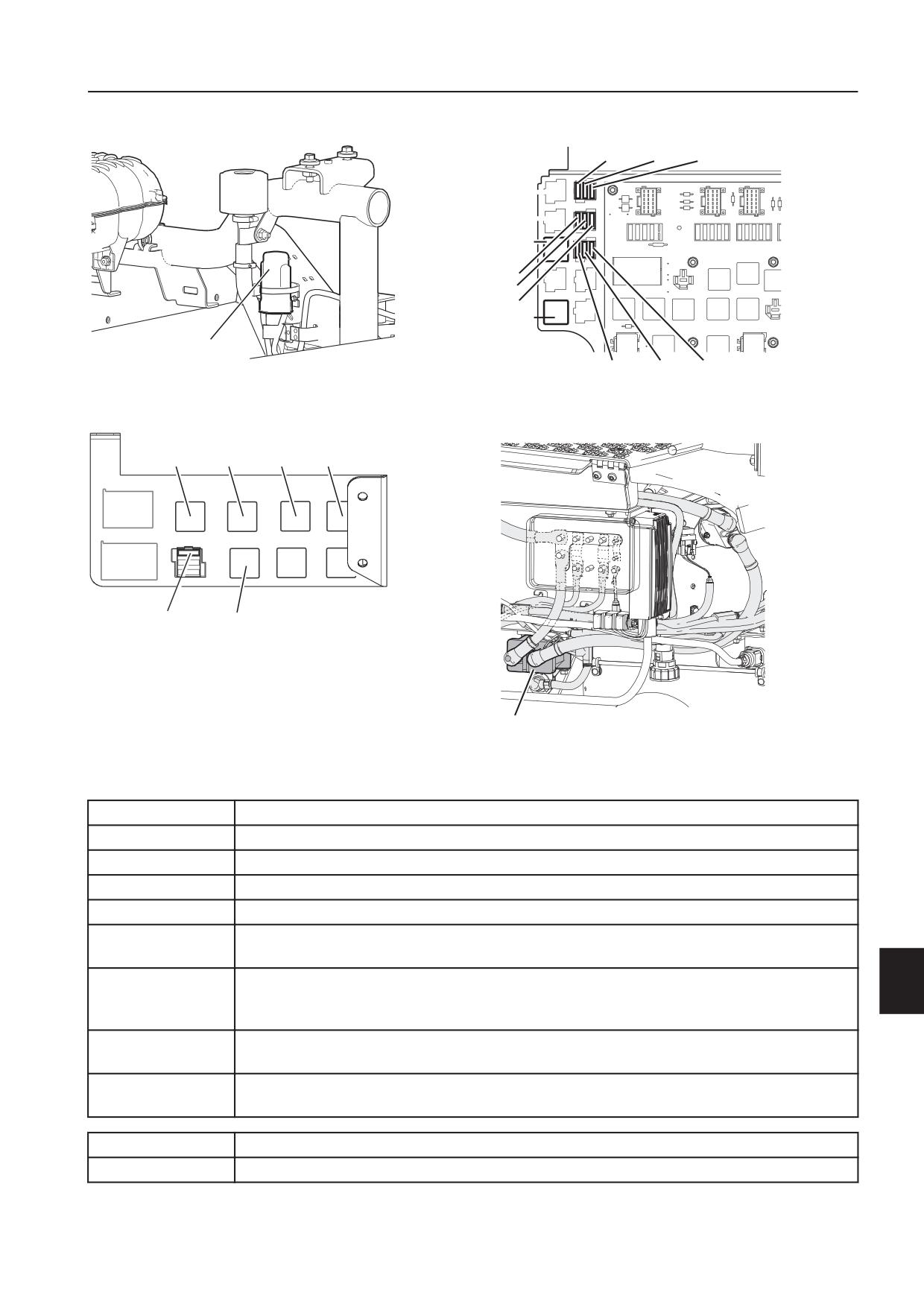

Прочие предохранители
FU74
FU60 FU53/98
RE3614
RE8701 RE8713 RE8706
RE3618
FU85
FU54
FU95
V1170829
RE4213
FU63
RE8701
V1173833
FU52 FU97 FU99

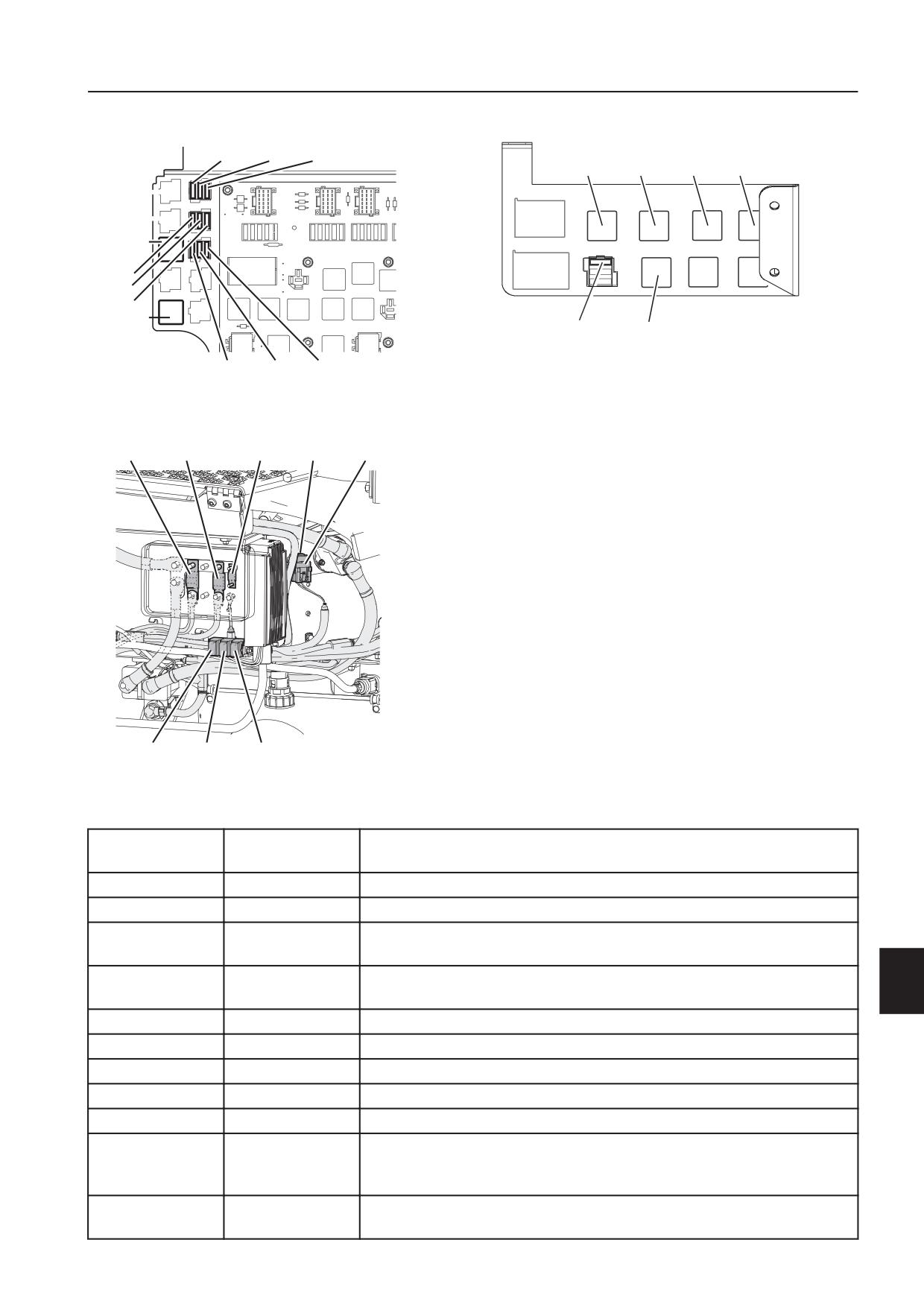

Место установки: электрораспределительная
Место установки: под панелью управления
коробка в кабине
FU70 FU71/72 FU73 FU81 FU82
FU91
FU93 FU92
V1168951
Место установки: моторный отсек, левое крыло
(грязезащитный щиток)
Обозначение
Номинальный
Описание
ток
FU52
10 A
Питание OBD
FU53
15 A
Реле RE3618
FU54
Отсек предохранителя системы EATS (только для машин с
25 A
двигателями D16J).
FU60
Переключатель освещения подножки (дополнительное
15 A
оборудование); розетка питания PO3914 в моторном отсеке
FU63
10 A
Стеклоочиститель, задний (дополнительное оборудование)
FU70
150 A
Реле RE2501 (подогрев воздуха на впуске)
FU71
80 A
Главный предохранитель кабины
FU72
-
-
FU73
40 A
Насос капота
FU74
Преобразователь напряжения SO3902; блок W-ECU (управления
15 A
системой CareTrack); генератор; предохранитель FU95: Система
ассистента оператора Volvo
FU81
Обогреватель двигателя и кабины, работающий на дизельном
20 A
топливе (дополнительное оборудование)
Технические характеристики
356
Электрооборудование
Обозначение
Номинальный
Описание
ток
FU82
Обогреватель двигателя и кабины, работающий на дизельном
15 A
топливе (дополнительное оборудование)
FU85
Модуль управления горелкой системы нейтрализации
30 A
отработавших газов (ACM, только для машин с двигателями D16J).
FU91
Зарядное устройство для аккумуляторной батареи
15 A
(дополнительное оборудование)
FU92
15 A
Подогреватель топлива (дополнительное оборудование)
FU93
Подогреватель аккумуляторной батареи (дополнительное
15 A
оборудование)
FU95
Выключатель освещения подножки; ключ зажигания; выключатель
10 A
сигналов аварийной остановки; датчик положения двери
FU97
10 A
Подсветка входа(дополнительное оборудование); реле RE15
FU98
15 A
-
FU99
5A
Камера заднего вида (дополнительное оборудование)
Технические характеристики
Электрооборудование
357
Реле
Реле на печатной плате:
DI24
DI21
DI06
DI20
DI22
DI17
DA
DI07
DB
DC
DD
DI23
DI09
DI18
R01
DI19
FU01 02 03 04
05 06 07 08 09
10 11 12 13 14
15 16 17 18
19 20 21 22
FUSE TEST
R15
RE01
RF1
RE03
RE02
RE04
RE05
RE11
RE06
RE07
RE08
RE09
RE10
RE12
P2
DI01
RE13
RE16
RE17
RE14
RE15
RE18
FU 23
24 25 26
27 28 29 30 31
32 33 34 35 36
37 38 39 40 41
42 43 44 45 46
47 48 49 50 51
DI25
P1
R13
R04
R08
DE
DF
DG
DHDI16
V1150131
Печатная плата
Обозначение
Описание
RE01
-
RE02
Фонарь заднего хода; сигнал заднего хода; камера заднего вида; предохранитель FU99,
разъем VE
RE03
Напряжение питания CU3622 (наддув двигателя CU3622, только для машин с
двигателями D16J).
RE04
Рабочее освещение, заднее
RE05
Функциональное реле (выключатель аккумуляторной батареи)
RE06
Стартер
RE07
Рабочее освещение, переднее
RE08
Внутреннее освещение; питание ECC
RE09
Переключатель стеклоочистителя ветрового стекла; омыватель ветрового стекла
RE10
Стоп-сигналы
RE11
-
Технические характеристики
358
Электрооборудование
Обозначение
Описание
RE12
Реле RE13; блок W-ECU (для управления системой CareTrack); датчик давления масла
в трансмиссии; датчик давления в фильтре трансмиссионного масла; генератор
переменного тока; датчик уровня гидравлического масла; выключатель блокировки
дифференциалов; выключатель ATC; выключатель повышенных оборотов;
выключатель отсроченного выключения; выключатель регенерации сажевого фильтра;
датчик положения блокировки межосевого дифференциала; датчик положения пряжки
ремня безопасности; выключатель блокировки переключения передач; выключатель
автоматического горного тормоза для педалей газа и тормоза; выключатель
стояночного тормоза; датчик уровня в баке маслоохладителя; переключатель
нормального/нижнего положения (HS); разъем VE
RE13
Предохранитель FU24; предохранитель FU25; предохранитель FU26
RE14
Предохранитель FU27; предохранитель FU28; предохранитель FU29
RE15
Освещение подножки (дополнительное оборудование)
RE16
Предохранитель FU33; предохранитель FU35; предохранитель FU36; предохранитель
FU37; предохранитель FU38
RE17
Предохранитель FU39; предохранитель FU40; предохранитель FU41
RE18
Предохранитель FU42; предохранитель FU43; предохранитель FU44; предохранитель
FU45; предохранитель FU46; предохранитель FU47; предохранитель FU48;
предохранитель FU49; предохранитель FU50; предохранитель FU51
Технические характеристики
Электрооборудование
359
Прочие реле
FU74
FU60 FU53/98
RE3618
FU85
FU54
FU95
RE4213
RE2501
V1173833
V1138584
FU52 FU97 FU99
Место установки: моторный отсек
Место установки: электрораспределительная
коробка в кабине
RE3614 RE8701 RE8713 RE8706
V1170829
FU63
RE8701
RE3705
V1168955
Место установки: под панелью управления
Место установки: моторный отсек, перед левым
крылом (грязезащитным щитком)
Обозначение
Описание
RE2501
Подогрев воздуха на впуске
RE3614
Стеклоочиститель, задний (дополнительное оборудование)
RE3618
Напряжение питания T-ECU
RE3705
Главное реле (выключатель аккумуляторной батареи)
RE4213
Предотвращает переключение передач трансмиссии при переключении раздаточной
коробки
RE8701
Два взаимоисключающих реле:
Таймер обогрева/вентиляции кабины (дополнительное оборудование)
Альтернативный дополнительный обогреватель (дополнительное оборудование)
RE8706
Обогреватель двигателя и кабины, работающий на дизельном топливе (1)
(дополнительное оборудование)
RE8713
Обогреватель двигателя и кабины, работающий на дизельном топливе (2)
(дополнительное оборудование)
Обозначение
Описание
RF1
Реле проблескового маячка
Технические характеристики
360
Трансмиссия
Трансмиссия
Силовая трансмиссия
Трансмиссия
Конструкция
Allison
Тип
Автоматическая трансмиссия планетарного типа с 6
передачами переднего хода и 2 передачами заднего хода
Обозначение
6630 ORS
Гидротрансформатор, тип
Одноступенчатый со статором свободного хода и
автоматической муфтой прямой передачи (блокировкой)
Раздаточная коробка
Конструкция
Volvo
Обозначение
IL3
Механизм отбора мощности
1 для инерционного гидравлического насоса с приводом от
колес
Привод
Постоянно включенный привод на 4-колеса
Блокировка дифференциалов
Продольная
Зубчатая муфта
100-процентная блокировка в
раздаточной коробке
Поперечная
Зубчатая муфта
100/FS
Ведущие мосты
Моторная секция
Передний мост
Задний мост
грузовой секции
грузовой секции
Конструкция
Volvo
Volvo
Volvo
Обозначение
AHW80
AHW80
AHW80
Главная передача (корпус дифференциала в
сборе)
Моторная секция
Передний мост
Задний мост
грузовой секции
грузовой секции
Конструкция
Volvo
Volvo
Volvo
Блокировка дифференциала
Зубчатая муфта
Зубчатая муфта
Зубчатая муфта
Привод на шесть колес (6×6)
Привод через
зубчатую муфту в
переднем мосту
грузовой секции
Редуктор ступицы
Моторная секция
Передний мост
Задний мост
грузовой секции
грузовой секции
Тип
Планетарный
Планетарный
Планетарный
механизм
механизм
механизм
Диапазоны скоростей (макс.)
Макс. скорость на каждой выбранной передаче и со
стандартными шинами.
Технические характеристики
Трансмиссия
361
Передняя сторона
Передача
Диапазон низких оборотов
Диапазон высоких оборотов
1-я
6,5 км/ч (3,1 мили/ч)
9,2 км/ч (5,7 мили/ч)
2-я
9,7 км/ч (6,0 мили/ч)
13,8 км/ч (8,6 мили/ч)
3-я
12,9 км/ч (8,0 мили/ч)
18,3 км/ч (11,4 мили/ч)
4-я
19,2 км/ч (11,9 мили/ч)
27,3 км/ч (17,0 мили/ч)
5-я
25,9 км/ч (16,1 мили/ч)
36,8 км/ч (22,9 мили/ч)
6-я
38,6 км/ч (23,0 мили/ч)
54,9 км/ч (34,1 мили/ч)
Задний ход
Передача
Диапазон низких оборотов
Диапазон высоких оборотов
1-я
5,0 км/ч (3,1 мили/ч)
7,1 км/ч (4,4 мили/ч)
2-я
7,5 км/ч (4,7 мили/ч)
10,7 км/ч (6,6 мили/ч)
Технические характеристики
362
Тормозна
Тормозна
Тормозная система
Стояночный тормоз
Тип
Гидравлический стояночный тормоз, пружинный дисковый
тормоз Воздействует на передний мост и передний мост
тележки с помощью автоматической активации блокировки
дифференциала в раздаточной коробке.
Основные тормоза
Тип
Гидравлические, с двумя контурами. Один контур - для
моторной секции, другой - для грузовой секции. Дисковые
тормоза с охлаждением жидкостью с помощью
маслоохладителя с внешними ребрами.
Клапан ножного тормоза
Тип
Двухконтурный золотниковый клапан.
Тормоз погрузки и разгрузки
Тип
Клапан узла тормоза погрузки и разгрузки, активирующий
колесные тормоза.
Технические характеристики
Пневмосистема
363
Пневмосистема
Регулятор сжатого воздуха
Давление включения
810-730 кПа (8,1-7,3 бар)
Давление выключения (давление разгрузки)
830-870 кПа (8,3-8,7 бар)
Компрессор
Тип
Одноцилиндровый поршневой компрессор
Воздушные ресиверы
Количество
4 л (1,06 галл. США)
1
15 л (3,96 галл. США)
1
Предохранительный клапан
Давление открытия
1000 ± 100 кПа (10 ± 1 бар) (145 ± 14,5 фунта на кв. дюйм)
Воздухоосушитель
Количество
Ресивер-осушитель
1
Технические характеристики
364
Рулевое управление
Рулевое управление
Система рулевого управления
Тип рулевого управления
Гидромеханическое рулевое управление поворотом
шарнирно-сочлененных рам
Угол поворота колес
2 × 45°
Движение рулевого колеса
3,4 оборота
Давление, макс.
28 МПа (280 бар) (4061 фунт на кв. дюйм)
Технические характеристики
Колеса
365
Колеса
Размеры и давления в шинах
Если вместо указанных шин используются другие шины,
необходимо связаться с изготовителем шин и уточнить
правильное давление в шинах.
ВНИМАНИЕ!
Старайтесь не устанавливать на одну и ту же ось шины с
разной длиной окружности и различного типа. Это может
привести к ненужному износу трансмиссии, а также изменит
характеристики машины.
ВНИМАНИЕ!
Учитывайте, что при установке шин другого типа потребуется
внести изменение в программное обеспечение машины с
помощью утвержденного средства для технического
обслуживания.
ВНИМАНИЕ!
При замене колес требуется выполнить проверку бортового
устройства взвешивания. Проверьте кабель, точки его
крепления, а также датчик массы. См. раздел 271. При
истирании или потере деталей обратитесь в авторизованный
сервис-центр.
См. раздел 329
Давление в шинах при нагрузке 55 000 кг
A60H
(121 000 фунтов) (a)
Шины
Передняя сторона
Задняя сторона
кПа (фунт/кв.дюйм)
кПа (фунт/кв.дюйм)
Bridgestone 33.25 R29 VLT
375 (54,5)
500 (72,5)
Bridgestone 33,25 R29 VLTS
375 (54,5)
500 (72,5)
Goodyear 33,25 R29 TL-3A+
350 (50.9)
500 (72,5)
Goodyear 33,25 R29 TL-4A+
350 (50.9)
500 (72,5)
Michelin 800/80 R29 X-ST+
375 (54,5)
475 (68.9)
Michelin 33,25 R29 XTS
375 (54,5)
475 (68.9)
a) Указанная нагрузка является максимальным значением для стандартной машины даже в редких случаях. После
ремонта и/или модификации машины, а также установки дополнительного оборудования может потребоваться
корректировка давления в шинах. В таком случае следует обратиться за рекомендациями по требуемому давлению в
шинах для изменившихся условий к поставщику шин.
Колесные гайки, моменты затяжки
Моменты затяжки
800 Н·м (590 фунтов силы на фунт)
Технические характеристики
366
Подвеска
Подвеска
Цилиндр подвески HS, характеристики
Число цилиндров
2
Рабочий ход
230 мм (9,06 дюйма)
Количество аккумуляторов
2
Рабочее вещество подвески
Газообразный азот
Технические характеристики
Кабина
367
Кабина
Основные характеристики
Кабина установлена на резиновых подушках, изолирована и имеет плоский пол с резиновым ковриком.
Испытана и одобрена как безопасная кабина. Прошла испытания по защите при переворачивании (ROPS)
согласно ISO 3471-2008 и защите от падающих предметов (FOPS) согласно ISO 3449-2008.
Внутренняя отделка и обшивка кабины
Огнезащитное (огнестойкое), измерено в соответствии с ISO
3795-1989. Соответствует также MVSS 302.
Количество аварийных выходов
2 (правое и левое боковое окно)
Отопление и вентиляция
Базовый вариант машины оборудован системой кондиционирования, а также отопления и вентиляции с
обогревом всех окон и максимально эффективным распределением воздушных потоков. Вентилятор
кабины - сдвоенный радиальный вентилятор с бесступенчатым регулированием скорости.
Обогреватель двигателя и кабины, работающий на дизельном топливе (дополнительное оборудование)
Объем дополнительного бака
50 л (13,2 галл. США)
(дополнительное оборудование)
Машины с одним (1) обогревателем двигателя и кабины
Макс. мощность
12 кВт
Макс. потребление топлива
1,5 л/ч (0,40 галл. США)
Макс. потребление энергии
86 Вт
Машины с двумя (2) обогревателями двигателя и кабины
Макс. мощность
24 кВт
Макс. потребление топлива
3 л/ч (0,79 галл. США)
Макс. потребление энергии
172 Вт
Сорт дизельного топлива
При температуре до -20 °C (-4 °F) используйте зимнее дизельное топливо, соответствующее DIN EN 590.
При температуре от -20 °C (-4 °F) до -40 °C (-40 °F) используйте арктическое или полярное дизельное
топливо.
На машинах с дополнительным баком для обогревателя двигателя и кабины дизельное топливо можно
при необходимости смешивать с керосином.
В некоторых случаях при температуре выше 0 °C (32 °F) можно использовать топливо, соответствующее
стандарту DIN 51603.
Машина оборудована сиденьем оператора,
которое отвечает требованиям EN ISO 7096 и ЕМ1.
Сиденье оператора
KAB
Grammer
(дополнительное
оборудование)
Регулировка по высоте
+23/-37 мм
± 40 мм
(+0,9/-1,5 дюйма)
(± 1,6 дюйма)
Ход подвески
±62 мм
±50 мм
(±2,4 дюйма)
(±2,0 дюйма)
Продольная регулировка
160 мм
210 мм
(6,3 дюйма)
(8,3 дюйма)
Регулировка в соответствии с весом оператора
50-150 кг
50-170 кг
(110-331 фунт)
(110-375 фунтов)
Регулировка спинки сиденья (регулируемый наклон
Вперед: 66°
Вперед: 10°
спинки)
Назад: 72°
Назад: 70°
Обивка
Огнеустойчивая
Технические характеристики
368
Кабина
Поясной ремень безопасности с роликом
Да
Трехточечный ремень безопасности
Нет
Дополнительно
Хладагент
Тип
Количество
(a)
R134a
1,5 кг (3,31 фунта)
Эквивалент 2145
CO2
a)Потенциал глобального потепления определяет количество
углекислого газа (CO2), накапливаемого в атмосфере. Потенциал
глобального потепления рассчитывается в единицах возможного
потепления за 100-летний период от 1 кг газа, вызывающего
тепличный эффект, по отношению к 1 кг углекислого газа (CO2).
Технические характеристики
Шум и вибрация
369
Шум и вибрация
Вибрация, передающаяся на руки
В реальных рабочих условиях и при использовании машины
по назначению вибрация, передающаяся на руки, не
превышает значения ускорения 2,5 м/с2 RMS
(среднеквадратичного значения) по стандарту ISO
8041:2005.
Вибрация, передающаяся на все тело
Значения уровня воздействующей на все тело вибрации в
реальных рабочих условиях при использовании машины по
назначению приведены ниже в таблице.
Эмиссия вибрации,
Эмиссия вибрации,
Эмиссия вибрации,
Типичные условия
значение
значение
значение
работы
aw,eqx
aw,eqy
aw,eqz
(м/с² RMS)
(м/с² RMS)
(м/с² RMS)
Погрузка
0,29
0,41
0,24
Движение с грузом
0,64
0,89
0,67
Разгрузка
0,49
0,42
0,30
Движение без груза
0,82
1,02
0,81
Определялись следующие направления вибрации:
x = продольная;
у = поперечная;
z = вертикальная.
Приведенные выше значения вибрации, передающейся на
все тело, взяты из технических отчетов ISO/CEN.
ВНИМАНИЕ!
Данные значения вибрации, передающейся на все тело,
установлены для определенных рабочих и дорожных
условий и не показательны для всех возможных условий при
использовании машины по назначению, а значит, не должны
применяться для определения вибрации, передающейся на
все тело оператора, в отрыве от других параметров. Для этой
цели рекомендуется использовать информацию из
технического отчета ISO/CEN.
Как поддерживать минимальный уровень воздействующей
на все тело вибрации во время эксплуатации машины, см. в
разделе 210.
Технические характеристики
370
Шум и вибрация
Величины уровня шума
Машины с дополнительным звукопоглощающим оборудованием(a)
Уровень звукового давления (LpA) на рабочем
месте оператора. Метод измерения в соответствии
70 LpA дБ(A) (± 2 дБ)
со стандартом ISO 6396 (измеренное значение).
Уровень мощности звука (LwA) около машины.
Метод измерения в соответствии с директивой
2000/14/EC и ее применимыми приложениями и при
111 LwA дБ(A)
измерении согласно стандарту ISO 6395
(гарантированное значение).
a)Дополнительное звукопоглощающее оборудование является необходимым для машин с маркировкой CE.
Машины без дополнительного звукопоглощающего оборудования
Уровень звукового давления (LpA) на рабочем
месте оператора. Метод измерения в соответствии
72 LpA дБ(A) (± 2 дБ)
со стандартом ISO 6396 (измеренное значение).
Уровень мощности звука (LwA) около машины.
Метод измерения в соответствии со стандартом ISO
113 LwA дБ(A) (± 2 дБ)
6395 (измеренное значение).
Технические характеристики
Гидравлическая система
371
Гидравлическая система
Гидравлическая система
Система разгрузки
Цилиндры
2 шт.
Тип
Двустороннего действия
Время опрокидывания
12 секунд
Время опускания
10 секунд
Угол разгрузки
70°
Технические характеристики
372
Вес машины
Вес машины
Масса указана с шинами 33.25 R29
Масса
Рабочая масса (включая оператора и все
43 700 кг
96 342 фунта
жидкости)
Давление на передний мост (при рабочей массе)
22 720 кг
50 089 фунтов
Давление на тележку (при рабочей массе)
20 980 кг
46 253 фунта
Наибольшая допустимая нагрузка на передний
28 880кг
63669 фунтов
мост
Наибольшая допустимая нагрузка на тележку
69 820 кг
153 927 фунтов
Макс. нагрузка
55 000 кг
121 254 фунта
Общая масса
98 700 кг
217 596 фунтов
ВНИМАНИЕ!
Если машина оснащена указанным ниже дополнительным
оборудованием, максимальную нагрузку следует снизить на
соответствующее значение массы. В противном случае
может возникнуть превышение максимальной нагрузки/
давления на оси, общей массы машины и т. п.
Масса дополнительного оборудования
Масса
Надставки бортов, 200 мм
460 кг
1014 фунтов
Надставки бортов, легкий материал
2830 кг
6239 фунтов
Передний люк
240 кг
529 фунтов
Задний борт, с кабельным управлением
1330 кг
2932 фунтов
откидыванием
Износные пластины
2310 кг
5093 фунта
Технические характеристики
Размеры
373
Размеры
Технические характеристики
374
Размеры

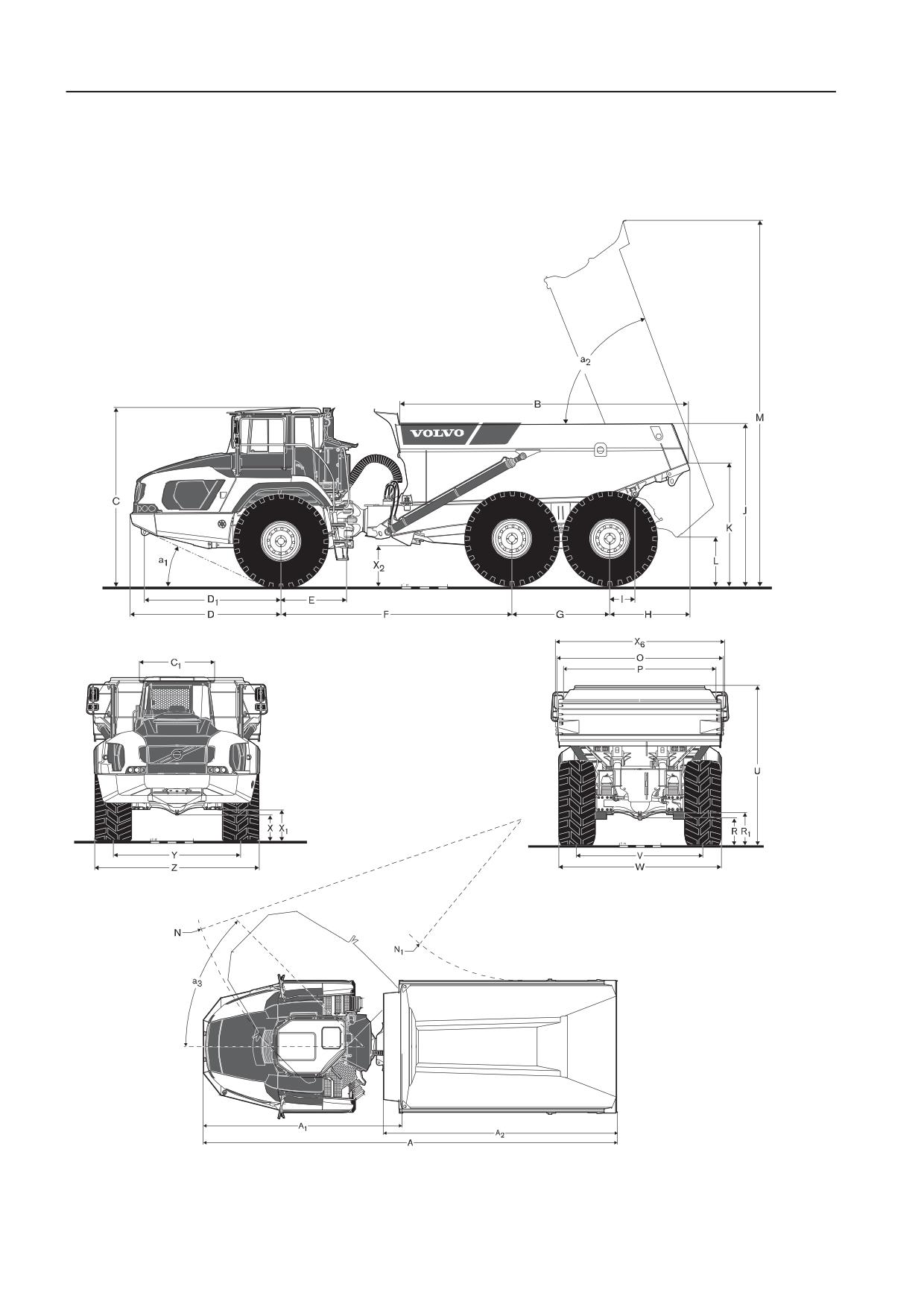

Чертеж с размерами
Буквы на рисунках соотносятся с текстом на следующей
странице.
V1176996
Технические характеристики
Размеры
375
Размеры соответствуют незагруженной машине с шинами 33.25 R29 VLT
/Значения
Размеры
мм
массы указаны
для шин
Габаритная длина
A
12225
481.3
Габаритная длина, моторная секция
A1
5872
231.2
Габаритная длина, грузовая секция
A2
6900
271.7
Длина грузового кузова, стандартный кузов
B
6310
248.4
Высота до крыши кабины
C
3852
151.7
Ширина по кабине
C1
1772
69.8
Вылет, до буксировочных проушин
D
3293
129,6
Расстояние от переднего моста до центра поворотного
E
1440
56.7
шарнира
Колесная база, ведущие мосты
F
5050
198.8
Колесная база, мосты грузовой секции
G
2140
84.3
Вылет, задний
H
1743
68.6
Вылет, рама
I
541
21.3
Высота погрузки
J
3510
138.2
Высота до грузового кузова
K
2658
104.6
Свободная высота разгрузки
L
1030
40.5
Полная высота, поднятый грузовой кузов
M
7960
313.4
Внешний радиус поворота
N
10014
394.3
Внутренний радиус поворота
N1
4761
187.4
Наружная ширина, грузовой кузов
O
3989
157.0
Внутренняя ширина, грузовой кузов
P
3673
144.6
Мин. дорожный просвет, грузовая секция
R
677
26.7
Дорожный просвет моста, грузовая секция
R1
778
30.6
Максимальная высота, верхняя пластина грузового кузова
U
3833
151.0
Ширина колеи, грузовая секция
V
3010
118.5
Габаритная ширина, грузовая секция
W
3884
153.0
Мин. дорожный просвет, моторная секция
X
601
23.7
Дорожный просвет моста, моторная секция
X1
727
28.6
Дорожный просвет, сцепное устройство
X2
845
33.3
Ширина, откидной задний борт, грузовая секция
X6
4112
161.9
Ширина колеи, моторная секция
Y
3010
118.5
Габаритная ширина, моторная секция
Z
3884
153.0
Угол проходимости
a1
24,9°
Угол разгрузки
a2
70°
Макс. угол поворота колес
a3
45°
Технические характеристики
376
Журнал обслуживания
Журнал обслуживания
Обслуживание через 500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Первые 500 часов
часов
Техническое обслуживание и
ремонт
Обслуживание через 1000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Первые 1000 часов
часов
Техническое обслуживание и
ремонт
Обслуживание через 1500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 2000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 2500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 3000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 3500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Технические характеристики
Журнал обслуживания
377
Обслуживание через 4000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 4500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 5000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 5500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 6000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 6500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 7000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Технические характеристики
378
Журнал обслуживания
Обслуживание 7500 часов
Вид обслуживания
Подпись и печать
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 8000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 8500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 9000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 9500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 10 000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 10 500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Технические характеристики
Журнал обслуживания
379
Обслуживание через 11 000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 11 500 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Обслуживание через 12 000 часов
Вид обслуживания
Подпись и печать
работы
Дата
Количество
Техническое обслуживание и
часов
ремонт
Алфавитный указатель
381
Заправка смазки
325
Запуск двигателя
150
Алфавитный указатель
Запуск с добавочными батареями
310
A
Защита двигателя от разноса
154
AdBlue®/DEF
342
Защитные кожухи
234
AdBlue®/DEF, заполнение
298
Зеркала
133
ATC (Распределение тягового усилия)
157
И
D
Извлечение и буксировка
182
Dump support
216
Изменение периодичности смазки
327
Ингибитор
153
H
Индикатор ремня безопасности, внешний
17
Hill assist
215
Инструктор по вождению
124
I
Инструкции по обкатке
132
Information
57
Инструкция по подготовке к передаче владельцу
257
Информационные и предупреждающие таблички
28
S
Информация о AdBlue®/DEF
8
SIM-карта системы Volvo Co-Pilot, установка
92
Испытание тормозов в неподвижном состоянии
275
V
Volvo Co-Pilot
89
К
Volvo Co-pilot, connectivity settings
93
Кабина
11, 117, 367
Кабина, фильтр вентиляции
317
А
Кабина, фильтр предварительной очистки, очистка
317
Аварийный выключатель
177
Калибровка массы
318
Автоматическая система смазки
109, 320, 336
Капот двигателя
236
Автоматическая система смазки, прокачка
328
Капремонт заднего борта
296
Автоматическое выключение двигателя
175
Клавиатура, блок информационного дисплея
48
Аккумулятор, отсоединение и присоединение
241
Колеса
365
Аккумуляторные батареи
308
Колесные гайки, моменты затяжки
365
Альтернативные виды топлива
338
Колесные гайки, проверка затяжки
329
Б
Комплект инструментов
18
Бак Adblue®/DEF, слив
300
Компоненты, связанные с безопасностью
25
Батареи, зарядка
308
Комфорт оператора
120
Безопасность оператора
142
Кондиционирование воздуха
131
Блок дисплея
47, 49
Консистентная смазка
335
Блокировки дифференциала
157
Крепление погруженного груза (машины)
198
Кузов с обогревом выхлопными газами,
В
проверка, очистка и смазка
284
В случае аварии
142
Кузов с подогревом выхлопными газами
190, 336
Вес машины
372
Взвешивание груза
222
Л
Вибрации, передающиеся на тело оператора
210
Лампы, замена
311
Внутреннее освещение кабины
115
Левая приборная панель
38
Водяной сепаратор, слив
301
М
Вспомогательная система рулевого управления,
Маркировка «CE», директива по ЭМС
21
проверка работоспособности
295
Масло в коробке отбора мощности, проверка
Выключатель аварийной остановки
175
уровня и доливка
313
Г
Масло в мостах, проверка уровня и доливка
315
Генератор переменного тока
241
Масло в система охлаждения тормоза, проверка
Гидравлика
14
уровня и доливка
287
Гидравлическая подвеска (система HS)
20, 193
Мероприятия перед началом работы
149
Гидравлическое масло, проверка уровня и доливка
291
Мероприятия при застревании
180
Модификации
14
Д
Мосты и коробка отбора мощности, утечки, проверка. 293
Двигатель
8, 349
Моторное масло, проверка уровня и доливка
300
Двигатель, первичный воздухоочиститель,
проверка/очистка
282
Н
Дисплей, настройка
89
Нагреватель двигателя и кабины, на дизельном
Дисплей, очистка
90
топливе
112, 307
Дополнительные конструкции (модификации)
15
Настройки
64
Е
О
Езда по дорогам общего пользования
143
Обзор
133
Емкости и интервалы замены
345
Обращение с вредными материалами
251
Обращение с тросом, трубами и шлангами
255
Ж
Общий осмотр машины
257
Жидкость омывателя, проверка уровня и заправка
316
Обязанности оператора
141
Журнал обслуживания
256, 376
Ограничение скорости
132
З
Окна аварийной сигнализации
73
Загрузка
221
Опрокидывание
188
Задержка выключения
176
Опрокидывающийся кузов, альтернативное
Задний борт
17, 222
опускание
191
Замедление двигателя
161
Органы управления
100
Замедлитель
162
Осмотр по прибытию
256
Замена масла и жидкостей, периодичность
345
Осмотр при доставке
256
Замена фильтра, периодичность
346
Остановка
174
Запасный выход
126
Отсек для хранения
125
Алфавитный указатель
382
Охладитель и конденсатор, очистка
286
Система обработки выхлопа
9, 164
Охлаждающая жидкость
344
Система опрокидывания
15
Охлаждающая жидкость, проверка уровня и доливка. 306
Система охлаждения
344
Очиститель воздуха с масляной ванной, проверка
280
Система пожаротушения
15, 111, 246
Очистка машины
271
Система рулевого управления
11, 364
Очистка отсека двигателя
273
Смазка
281, 285, 294, 295
Смотровое стекло
11
П
Сообщения автомобиля
85
Панель приборов, центральная
41
Соответствие экологическому классу
170
Парковка
178
Стандарты FOPS и ROPS
13
Переключение передач
152
Стояночная тормозная система
163
Плавкие предохранители и реле
309, 352
Строка состояния
90
Пневмосистема
363
Погрузочно-разгрузочный тормоз
163
Т
Подвеска
193, 366
Таблица смазки и обслуживания
259, 260
Подготовительные работы перед техобслуживанием. 234
Таблички с информацией об изделии
26
Подземные кабели и трубопроводы
218
Тестирование системы
326
Подсветка входа
115
Техническое обслуживание, каждые 10 часов
268
Подшипники, смазка
282
Техническое обслуживание, каждые 1000 часов
294
Подъем машины
204
Техническое обслуживание, каждые 2000 часов
295
Положение для технического обслуживания
229
Техническое обслуживание, каждые 250 часов
281
Положения передач
154
Техническое обслуживание, каждые 50 часов
280
Правая приборная панель
96
Техническое обслуживание, каждые 500 часов
285
Правила безопасности в случае пожара
143
Техническое обслуживание, по необходимости
297
Правила техники безопасности во время работы
141
Топливная система
337
Предварительный топливный фильтр, слив
275
Топливная система, удаление воздуха
301
Применение
7
Топливо
337
Проблесковый маячок
16, 132
Топливо, заправка
297
Пробная эксплуатация и проверить
268
Торможение
161
Программа техобслуживания
257
Тормозна
362
Продувочный пистолет
116
Тормозная система
11, 362
Противопожарные мероприятия
245
Тормозная система, удаление воздуха
315
Противоугонная система
15
Трансмиссионное масло, проверка уровня и доливка. 314
Противоугонное устройство
87
Трансмиссия
360
Прочитать перед проведением обслуживания
232
Транспортировка машины
195
Требования по охране окружающей среды
7
Р
Работа в воде и заболоченной почве
219
У
Работа в опасных местах
218
Убирающаяся подножка
238
Работа в экологически загрязненных местах
220
Увеличенные борта кузова для легких материалов18, 221
Работа машины на подъеме
213
Управление движением
212
Работа на подъеме или уклоне
213
Устройства связи, установка
24
Работа на склоне
214
Уход за лако-красочным покрытием
328
Работа на уклонах
218
Ф
Работа поперек уклонов
213
Фары, регулировка
312
Работа при холодной погоде
219
Фиксатор рулевого шарнира
239
Работа рядом с железнодорожными путями
147
Фиксация опрокидывающегося кузова
239
Рабочая тормозная система
161
Фильтр автоматической системы смазки, чистка
323
Разгрузка
224
Фильтр для асбестовой пыли
149
Размеры
373
Фильтр предварительной очистки очистителя
Размеры и давления в шинах
365
воздуха, очистка
303
Разъёмы, общее описание
89
Регенерация
164
Х
Регистрация информации о машине
15
Хладагент
254, 368
Рекомендуемые смазочные материалы
330
Ц
Ремень безопасности
124
Центр действия
91
Ресиверы, слив жидкости
303
Цилиндр подвески HS, характеристики
366
Рулевое управление
160, 364
Ч
С
Чертеж с размерами
374
Самосвальный кузов
190
Ш
Сброс давления
240
Шины, накачка
289
Сварка
242
Шины, проверка давления воздуха
288
Сервисный выключатель батареи
243
Шины, проверка износа
290
Сигнализация о движении задним ходом
140
Штепсельная розетка
108
Сигнальная схема
226
Шум и вибрация
369
Сиденье оператора
120
Силовая трансмиссия
10, 360
Э
Силовые линии, минимальный зазор
146
Экологическое вождение
208
Символьная клавиша
259
Экономайзер
209
Система CareTrack
16
Экраны предупредительных сообщений, информация. 84
Система дожигания выхлопных газов,
Экраны предупредительных сообщений,
оповещения, требующие специальных мер
171
предупреждения
74
Система заднего вида
117
Экраны предупредительных сообщений, проверка
78
Система климат-контроля
127
Эксплуатация на бездорожье
217
Система климат-контроля, регулировка
130
Электро-магнитное поле (ЭМП)
218
Алфавитный указатель
383
Электрооборудование
9, 351
Я
Ящик на крыше, слив
316
