Komatsu бульдозер D275A-5 (серийный номер 25001 и выше). Инструкция - часть 8

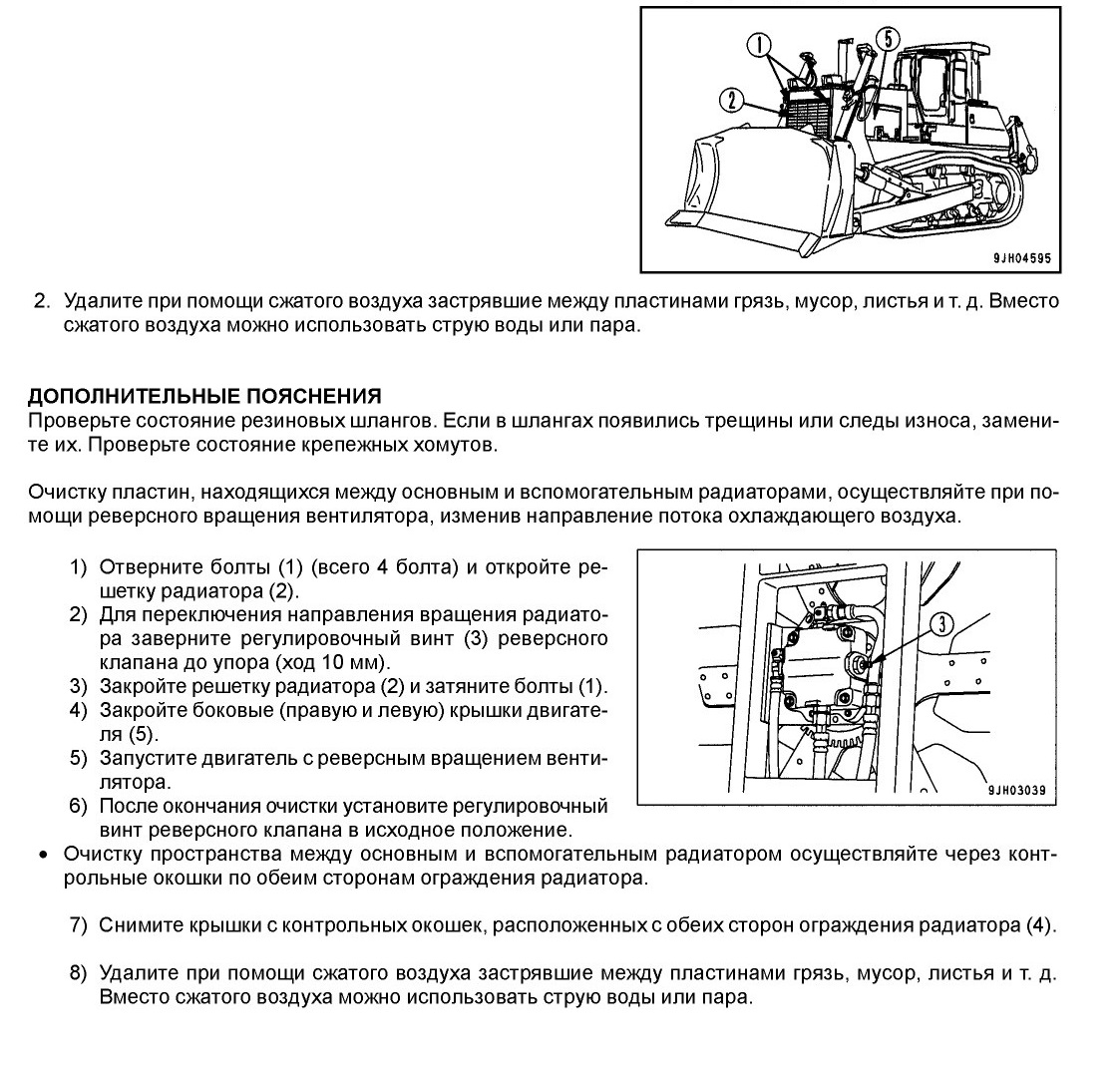

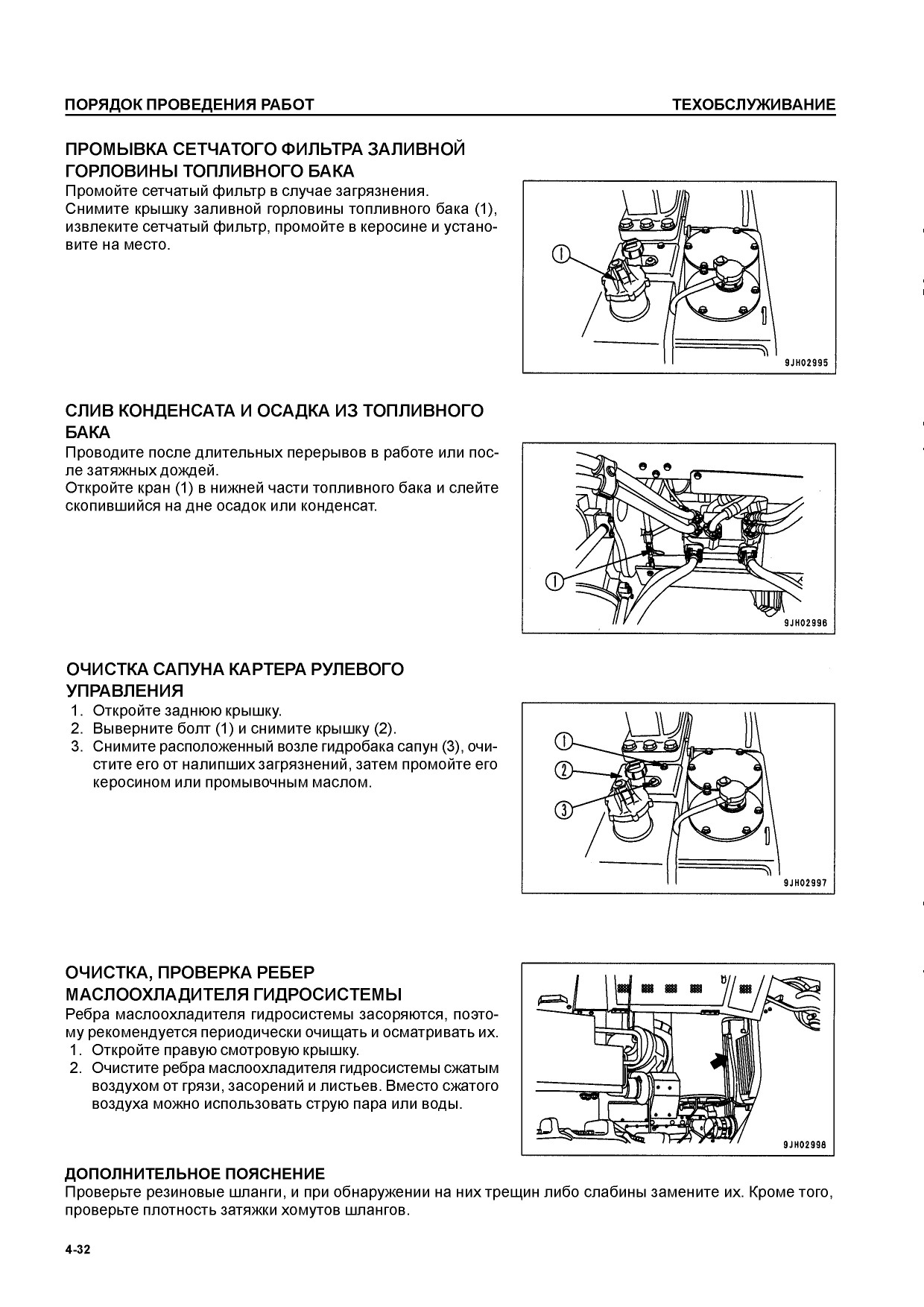

ОЧИСТКА И ПРОВЕРКА ПЛАСТИН РАДИАТОРА
< ПРЕДУПРЕЖДЕНИЕ
Проводите очистку и проверку пластин радиатора, обязательно заглушив двигатель и убедившись в неподвижности вентилятора.

Перед запуском вентилятора обязательно закройте решетку радиатора и примите меры к тому, чтобы исключить возможность контакта с вращающимися лопастями вентилятора.
Если между пластинами радиатора забилась грязь, очистите и проверьте их состояние. При работе на участках с высоким уровнем запыленности проводите такого рода очистку и проверку на регулярной основе.

1. Отверните болты (1) (всего 4 болта) и откройте решетку радиатора (2).

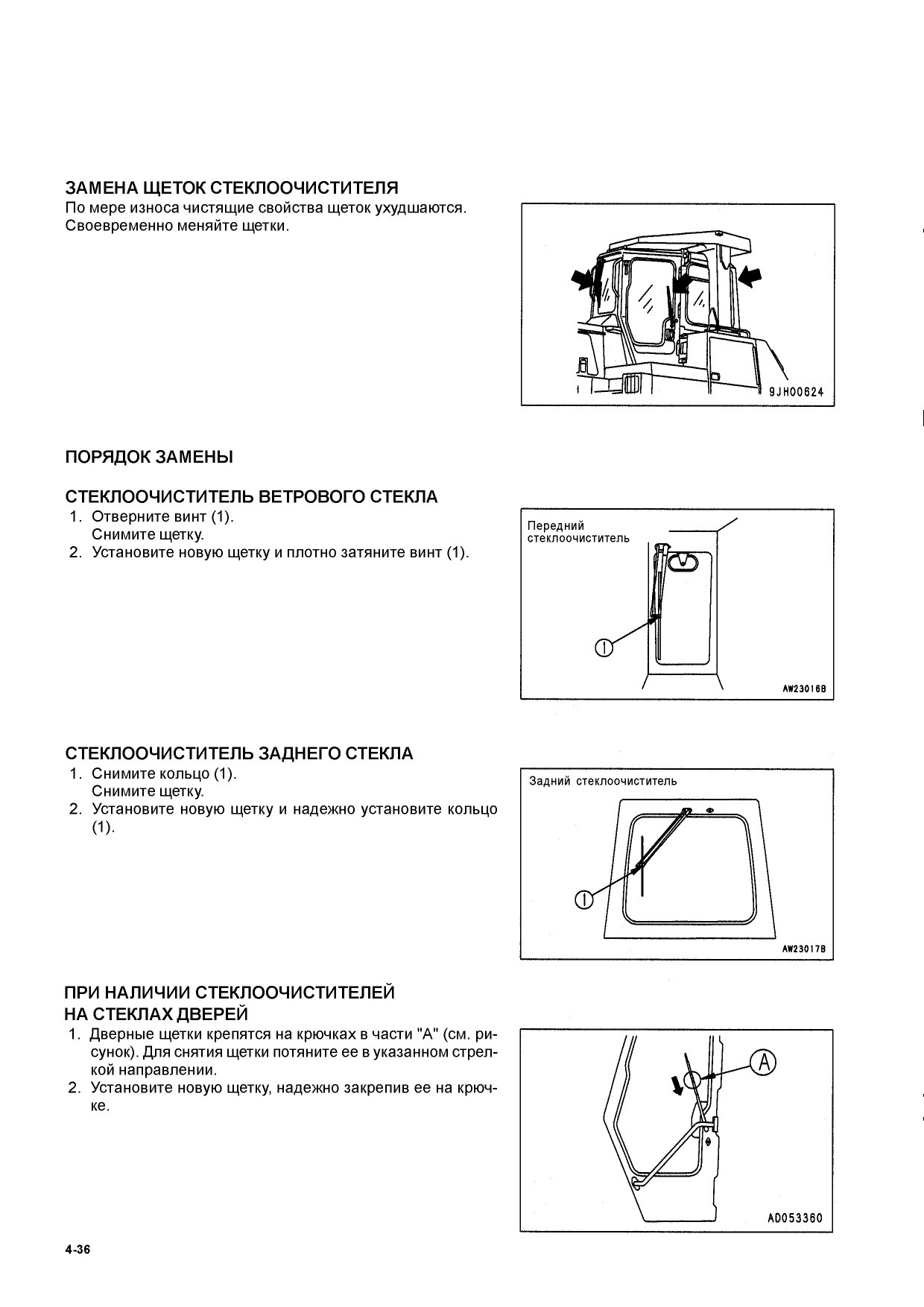

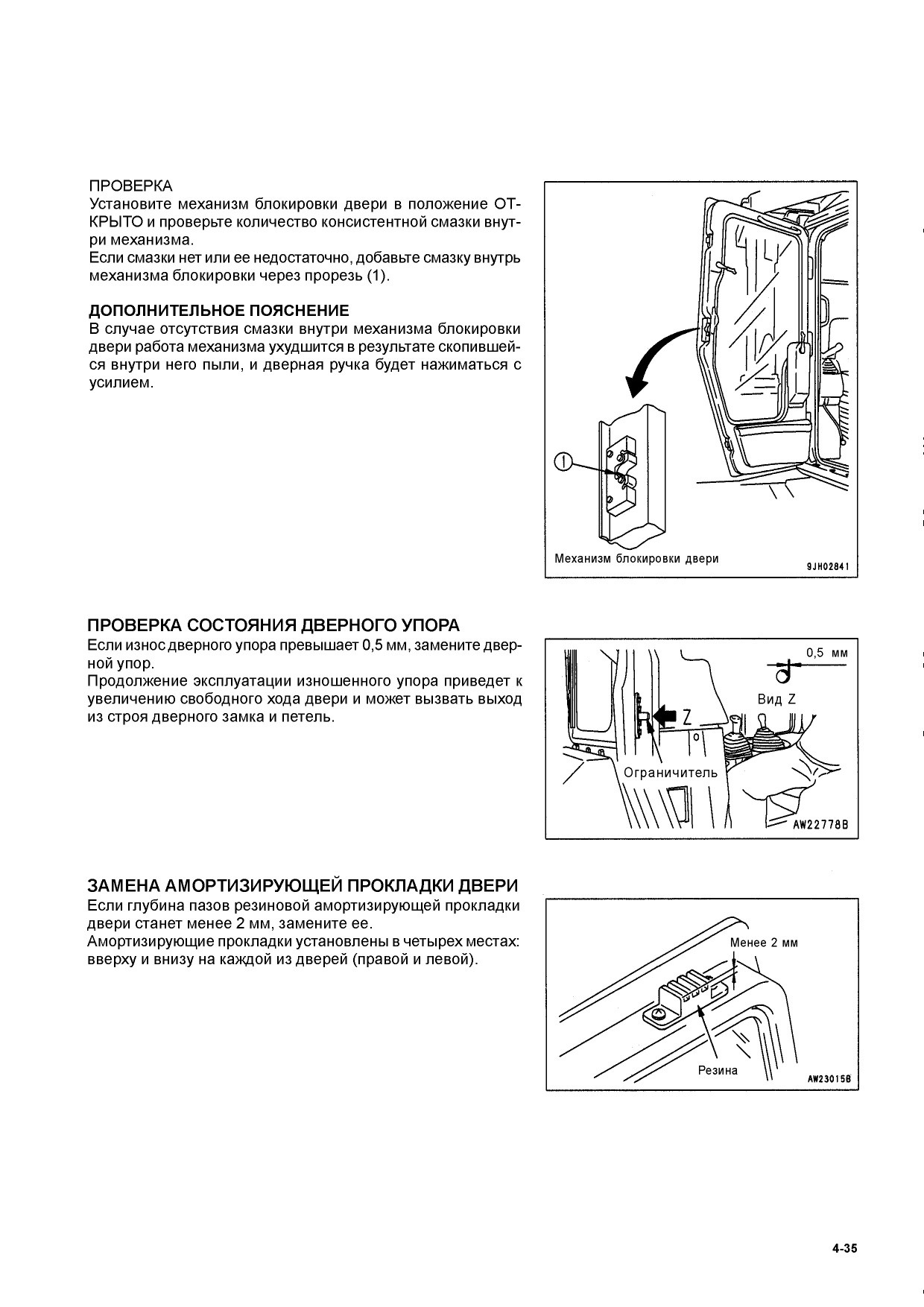

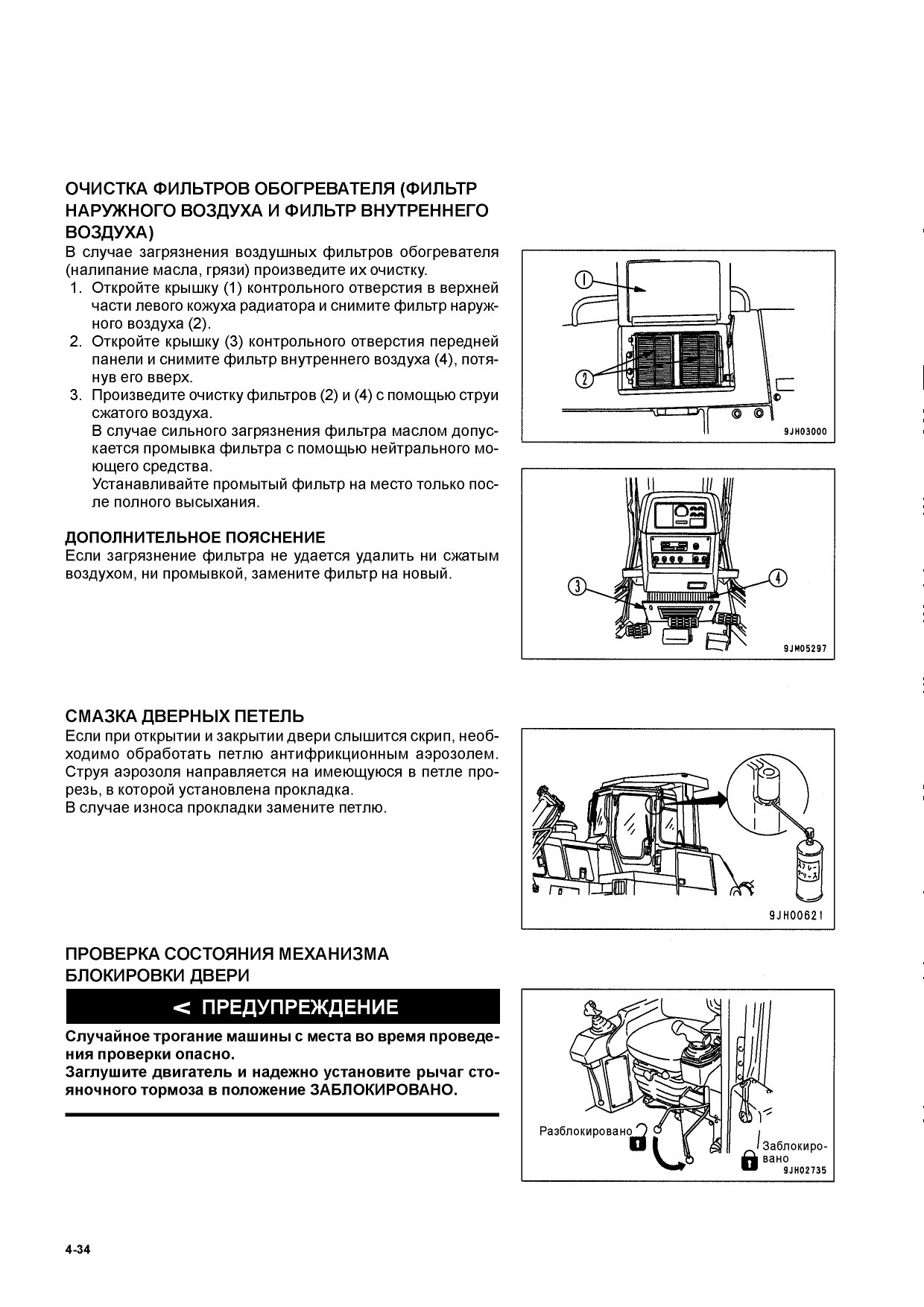

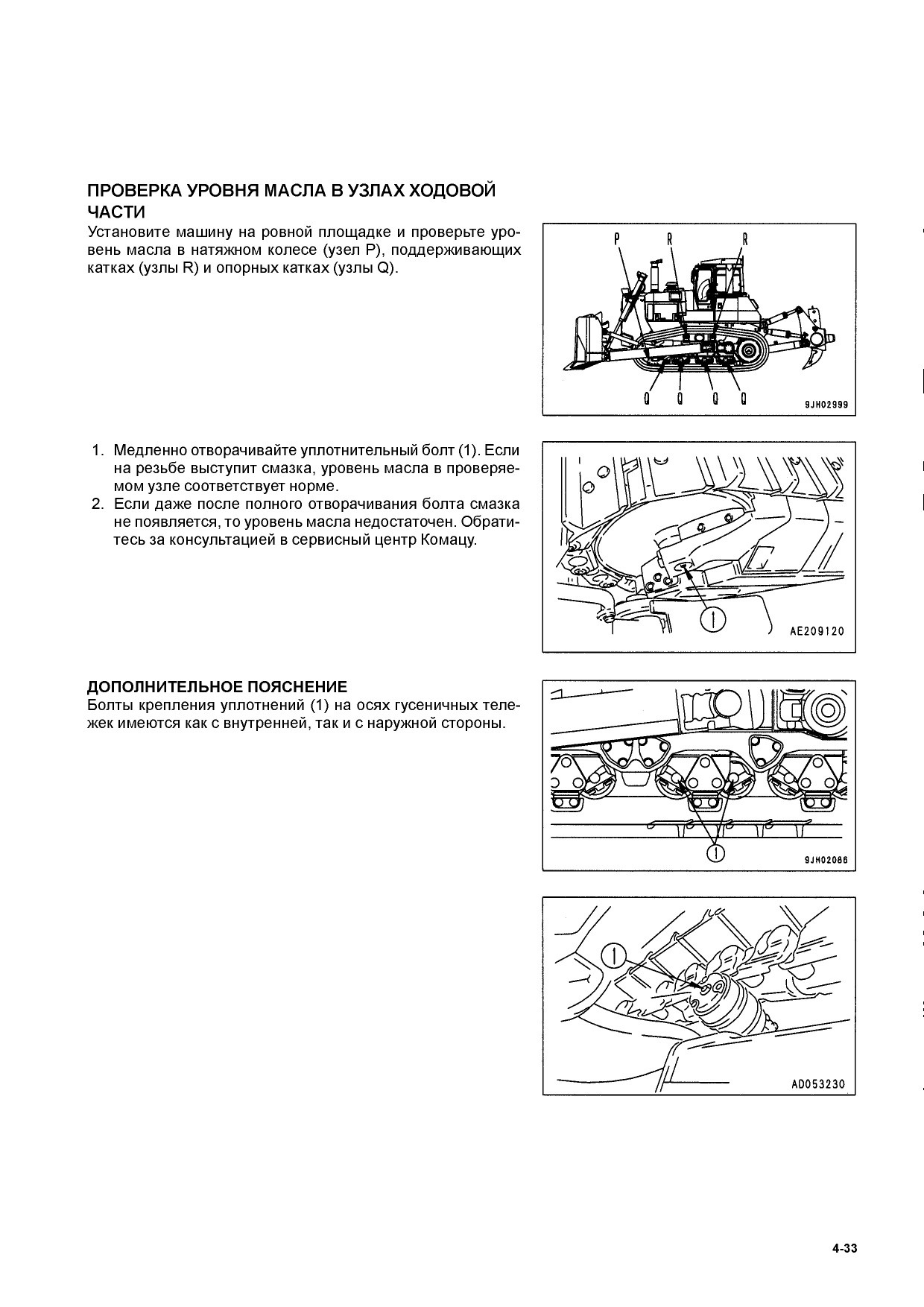

ВЫПУСК ВОЗДУХА ИЗ ГИДРОСИСТЕМЫ

См раздел "Операции проверки после запуска двигателя" (стр 3-93)

См также главу "Эксплуатация", поскольку для выполнения этой операции понадобится запускать двигатель и задействовать отвал

ПРИМЕЧАНИЕ

В самом начале не допускайте работу двигателя на повышенных оборотах и выдвижение цилиндров до конца хода, поскольку это может привести к повреждению уплотнений штока цилиндров попавшими туда пузырьками воздуха.

1. Выпуск воздуха из гидроцилиндров

1) Установите двигатель на низкие холостые обороты и 4 - 5 раз выдвиньте и втяните шток каждого гидроцилиндра, не допуская его выдвижения до конца хода (останавливайте его прибл за 100 мм до конца хода).

2) Далее выдвиньте и втяните шток каждого гидроцилиндра до конца хода 3 - 4 раза,

3) После этого дополнительно выдвиньте и втяните шток каждого гидроцилиндра до конца хода 4 - 5 раз, чтобы полностью удалить воздуха из гидроцилиндров.

ПРЕДПУСКОВАЯ ПРОВЕРКА (ОСУЩЕСТВЛЯЕТСЯ ПЕРЕД НАЧАЛОМ РАБОТ)

В отношении каждого из перечисленных ниже пунктов руководствуйтесь рекомендациями раздела "Проверка работоспособности (проверка перед началом работы)" (стр. 3- 72) главы "Эксплуатация".

• Проверка мониторов (дисплеев) машины

• Проверка уровня охлаждающей жидкости и ее долив

• Проверка уровня топлива и его долив

• Проверка уровня масла в поддоне картера двигателя и его долив

• Проверка уровня масла в картере силовой передачи и его долив

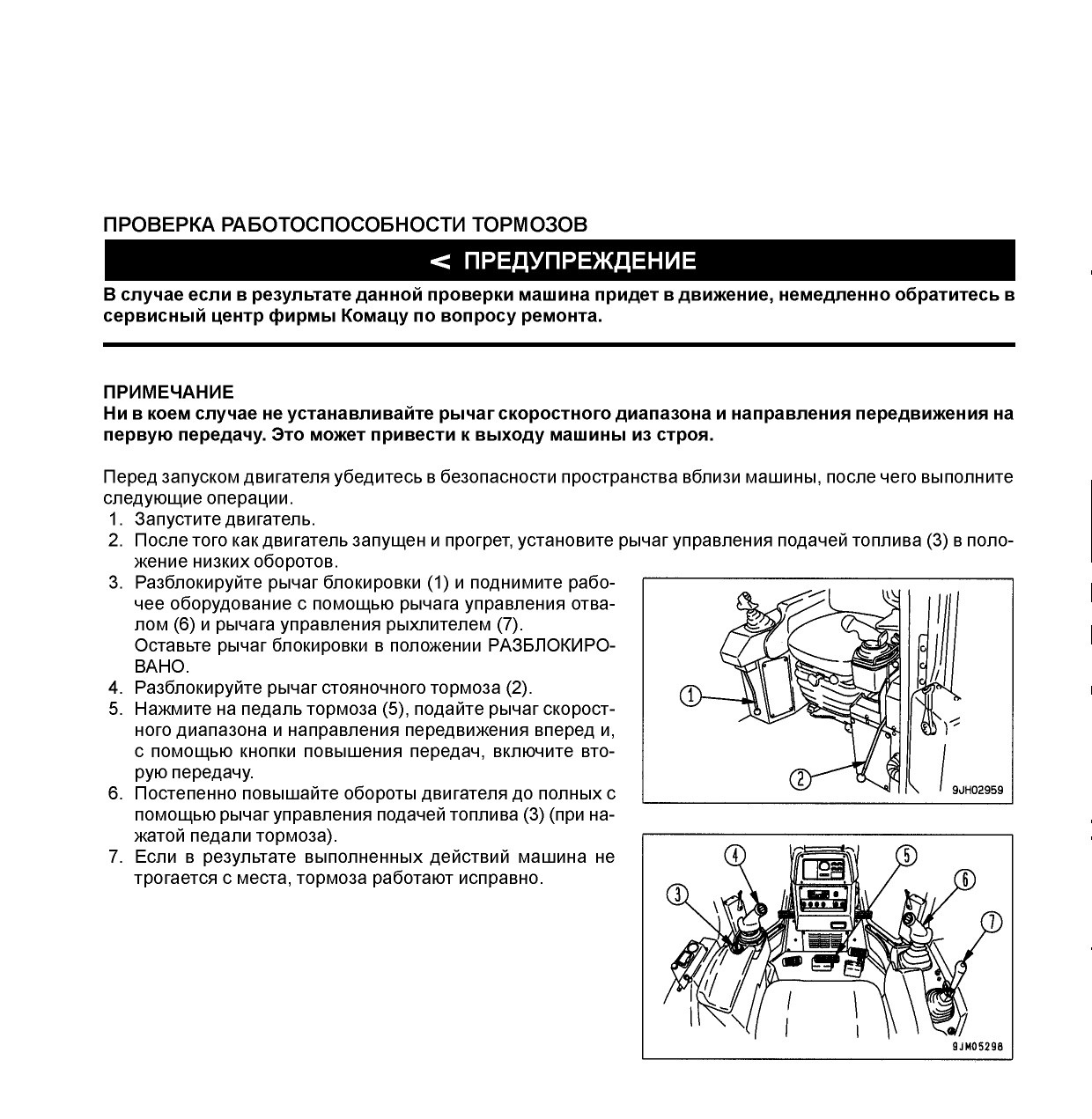

• Проверка работы тормозов

• Проверка индикатора запыленности

• Проверка уровня рабочей жидкости в гидробаке и ее долив

• Проверка электропроводки

• Проверка фар

• Проверка звукового сигнала

• Проверка предупредительной сигнализации

• Проверка износа и повреждений ремней безопасности

• Регулировка зеркал

• Регулировка рычага скоростного диапазона и направления передвижения

• Регулировка подлокотников

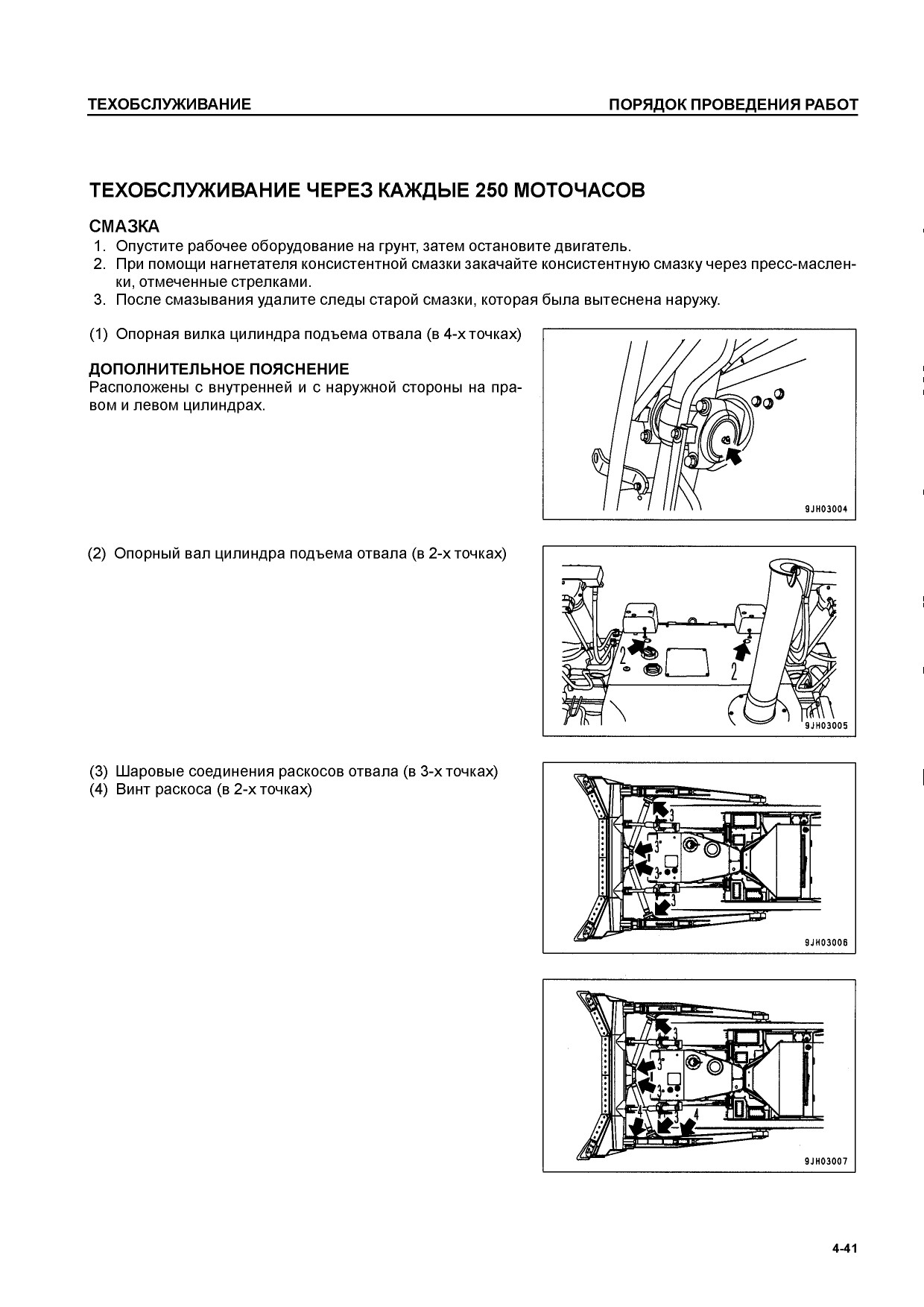

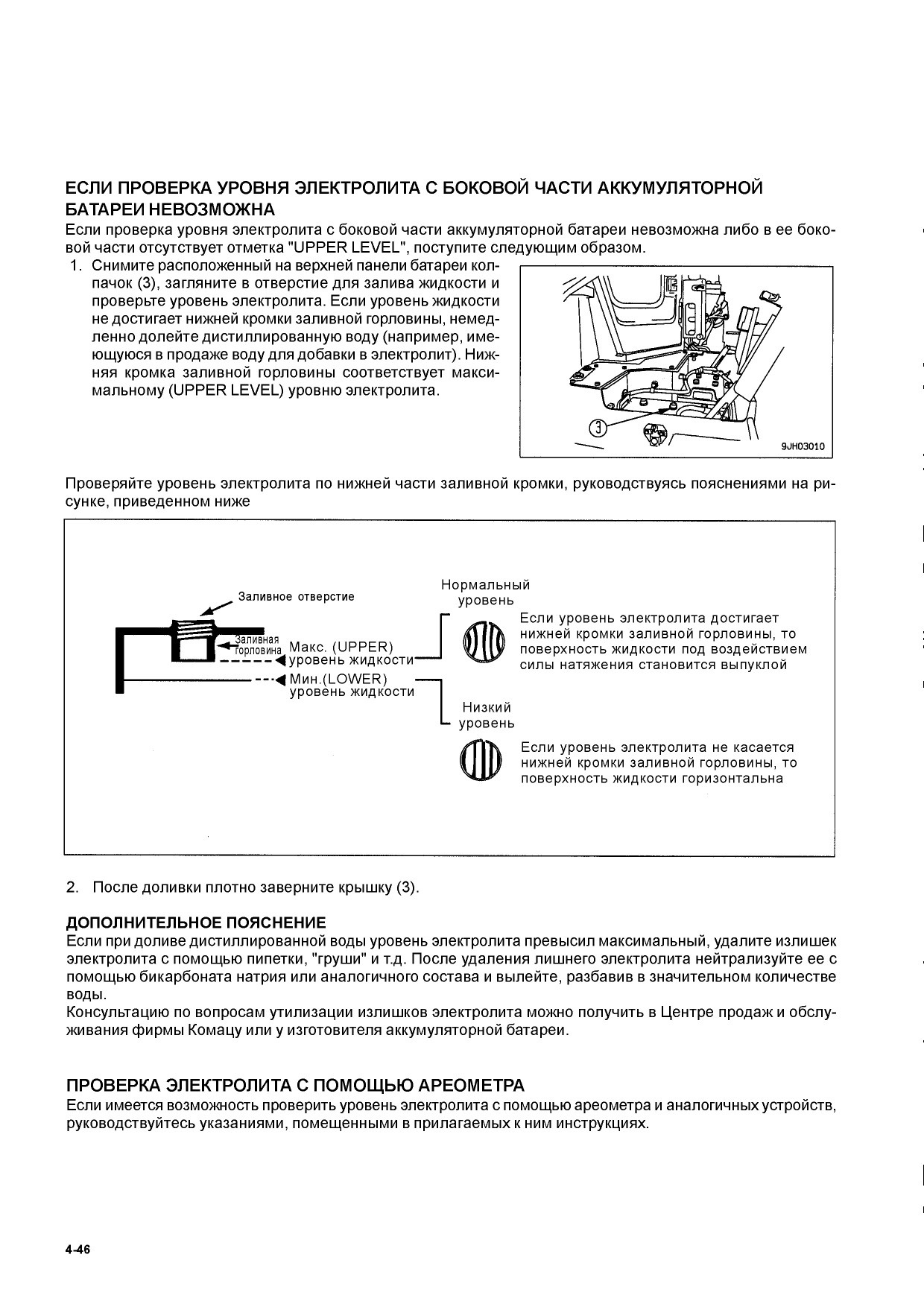

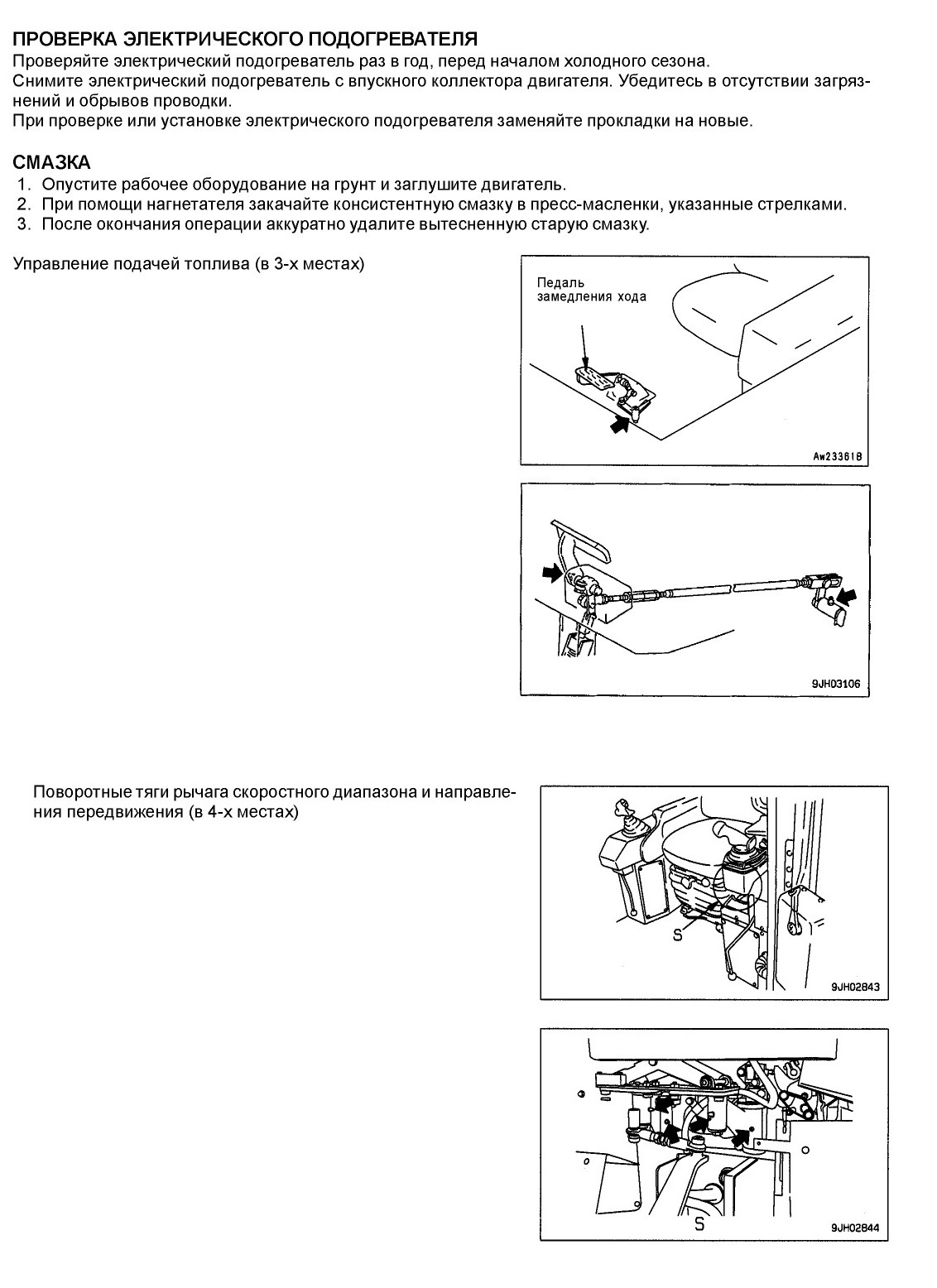

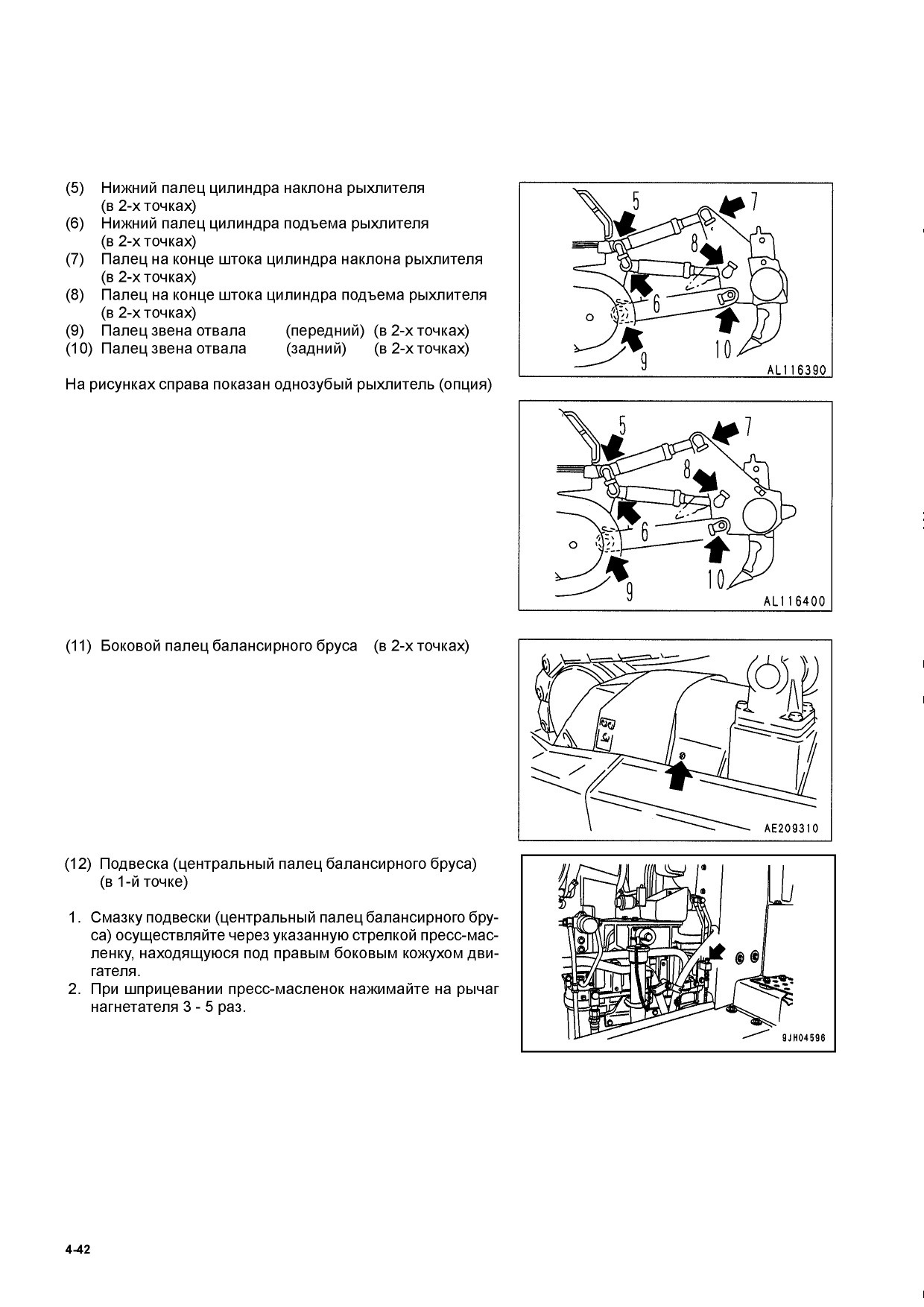

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 250 МОТОЧАСОВ

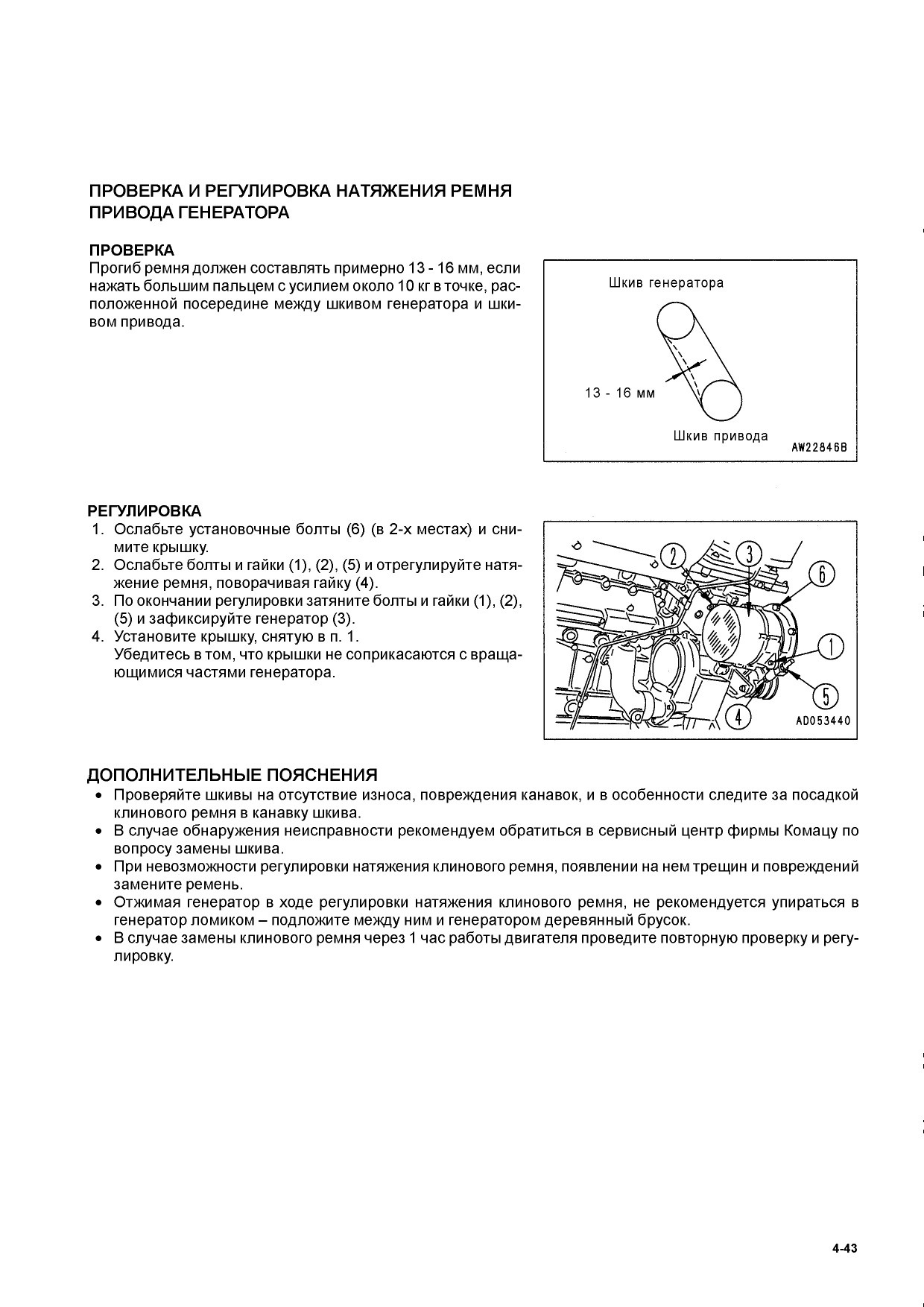

ПРОВЕРКА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ПРИВОДА ГЕНЕРАТОРА

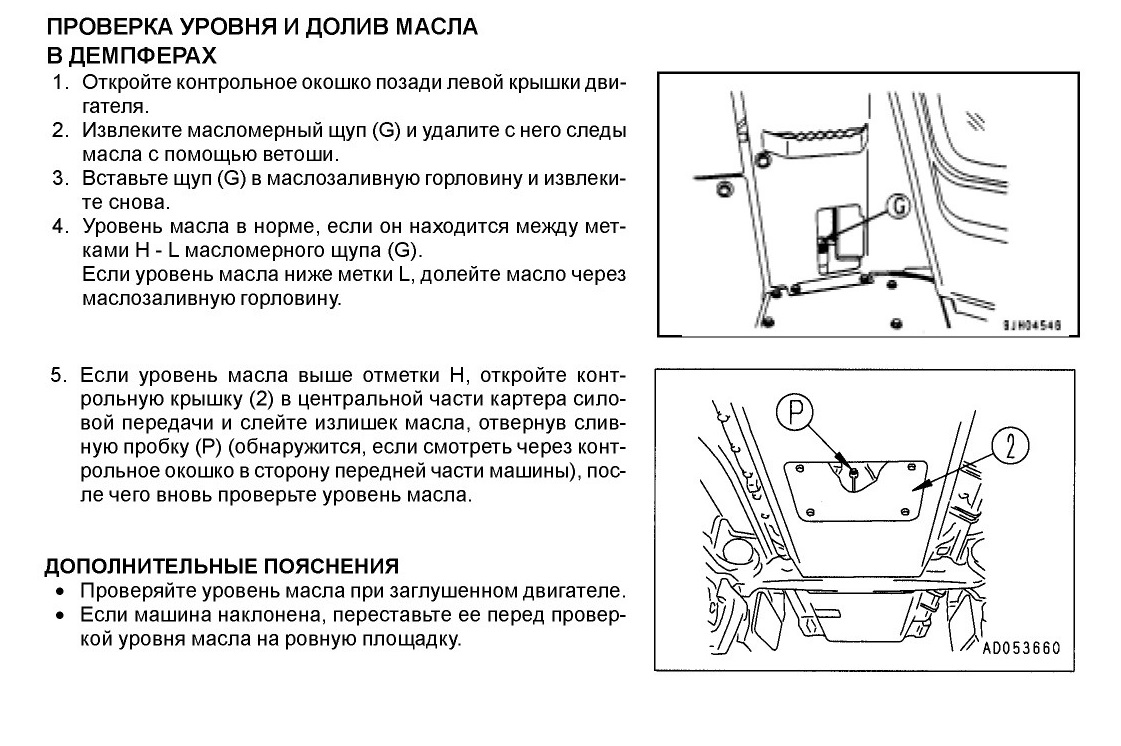

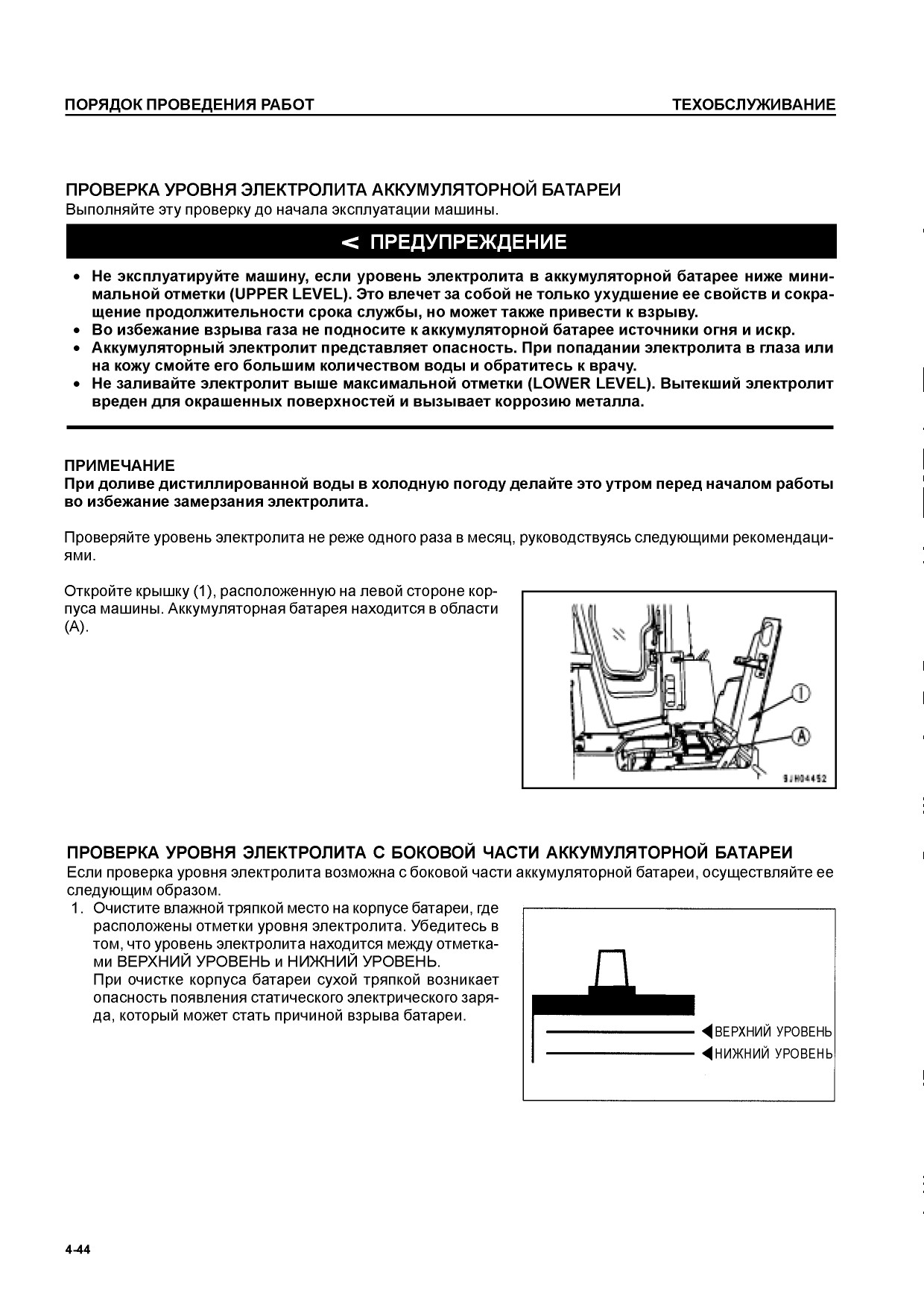

ПРОВЕРКА УРОВНЯ И ДОЛИВ МАСЛА В ДЕМПФЕРАХ

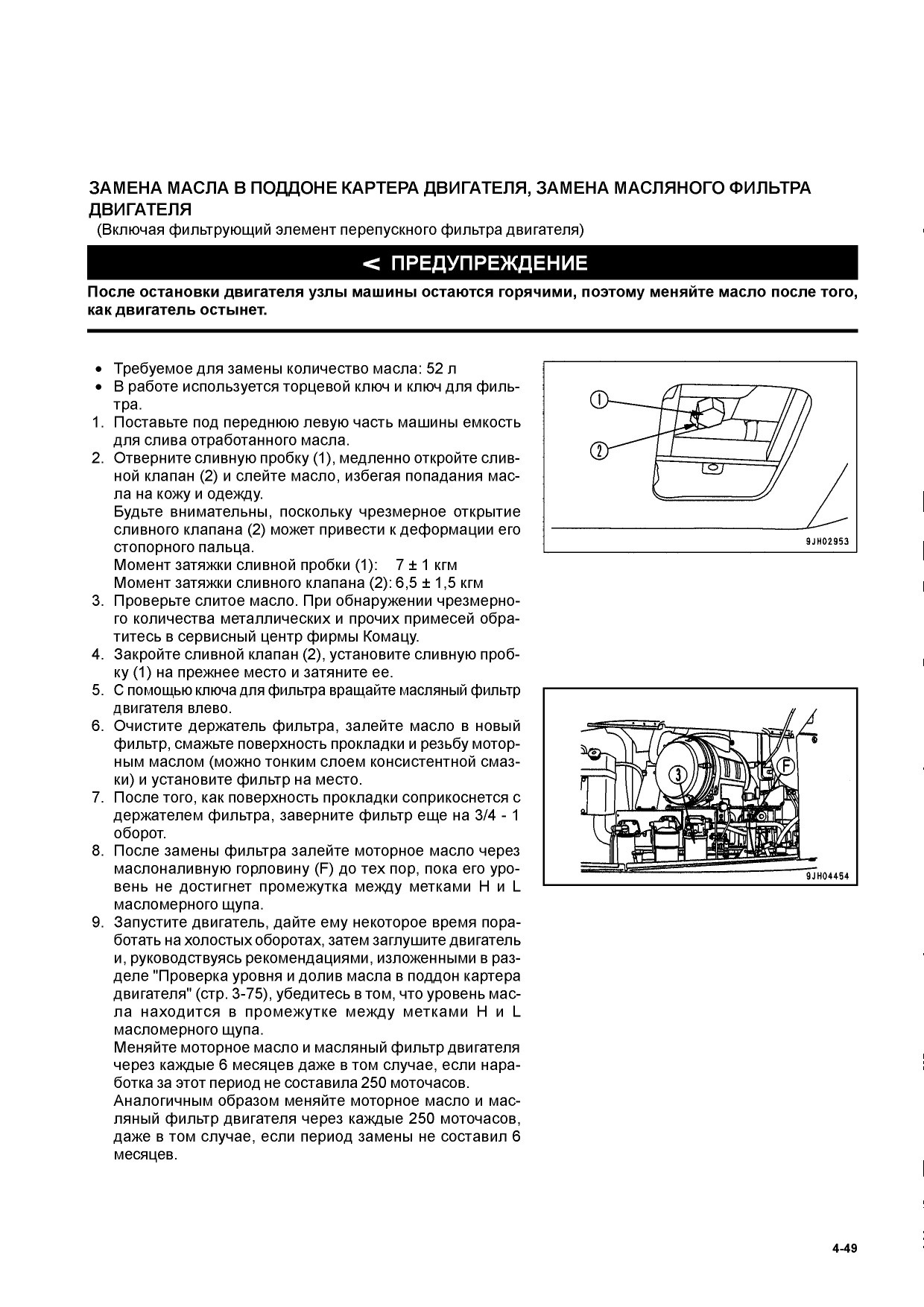

ЗАМЕНА МАСЛА В ПОДДОНЕ КАРТЕРА ДВИГАТЕЛЯ, ЗАМЕНА МАСЛЯНОГО ФИЛЬТРА ДВИГАТЕЛЯ

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 500 МОТОЧАСОВ

Одновременно следует проводить техобслуживание через каждые 250 моточасов

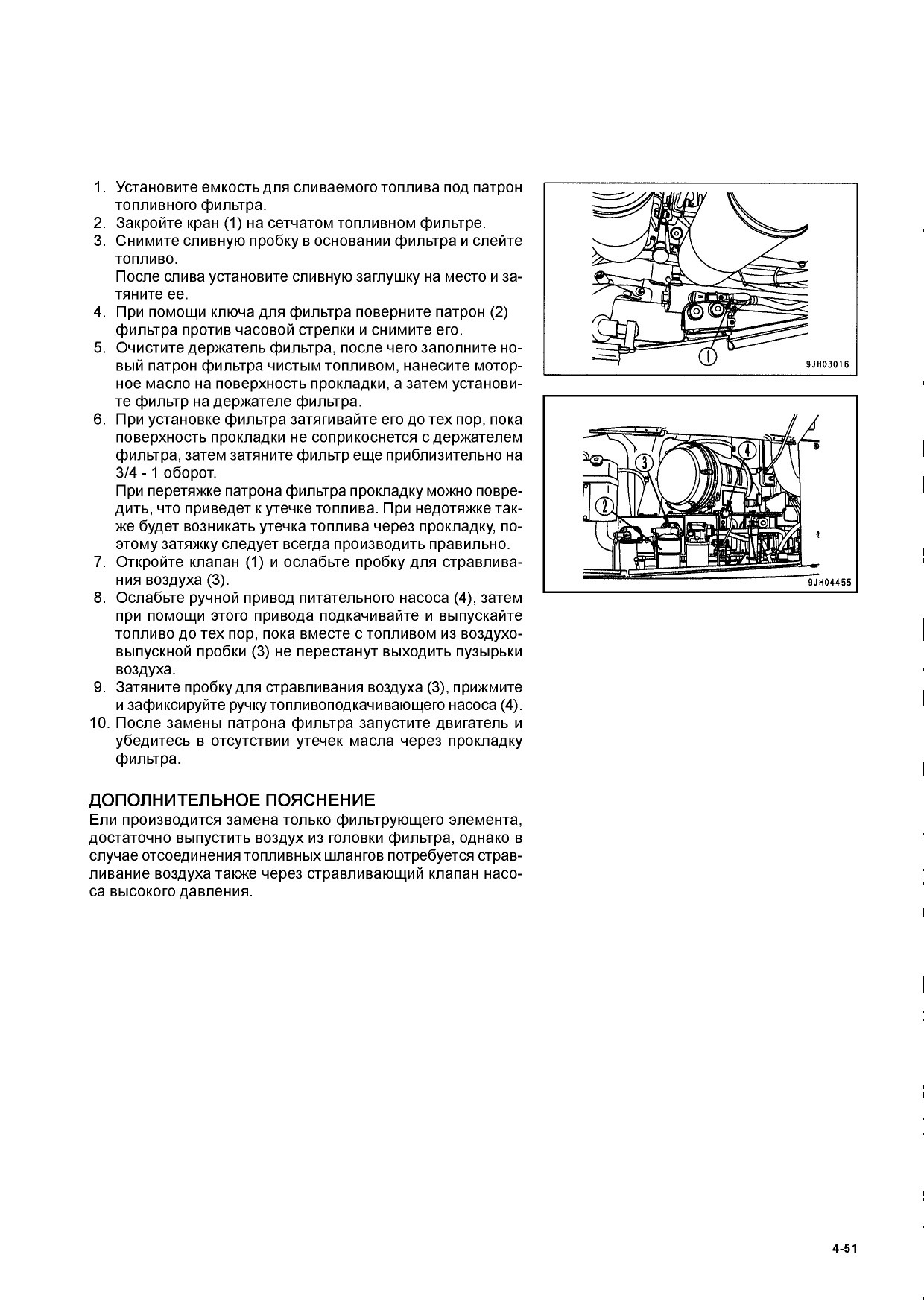

ЗАМЕНА ПАТРОНА ТОПЛИВНОГО ФИЛЬТРА

Подготовьте ключ для фильтра и емкость для слива топлива.
< ПРЕДУПРЕЖДЕНИЕ
• Сразу после прекращения работы машины двигатель находится в нагретом состоянии. Поэтому перед заменой фильтра подождите, пока двигатель остынет.

• Нельзя подносить источники огня и искр к топливу.

• Стравливая воздух из системы, избегайте выброса топлива: это может стать причиной пожара.
ПРИМЕЧАНИЕ

• Поставляемый с машиной фильтрующий элемент является фирменным фильтром Комацу, об* ладающий высокоэффективными фильтрующими свойствами. При замене обязательно используйте фирменные запчасти Комацу.

• Применяемая на данной машине система впрыска топлива "Коммон рэйл" имеет более тонкую конструкцию в отличие от применявшихся ранее топливного насоса высокого давления и форсунок. Применение нефирменного фильтрующего элемента может привести к попаданию в систему посторонних частиц и повреждению системы впрыска. Ни в коем случае не используйте нефирменные запчасти.
• При проверке и настройке топливной системы будьте более внимательны, чем при проверке топливных систем прежних моделей, не допускайте попадания в нее посторонних частиц. Если же попадание пыли ли грязи все же произошло, промойте загрязненный компонент с помощью топлива.

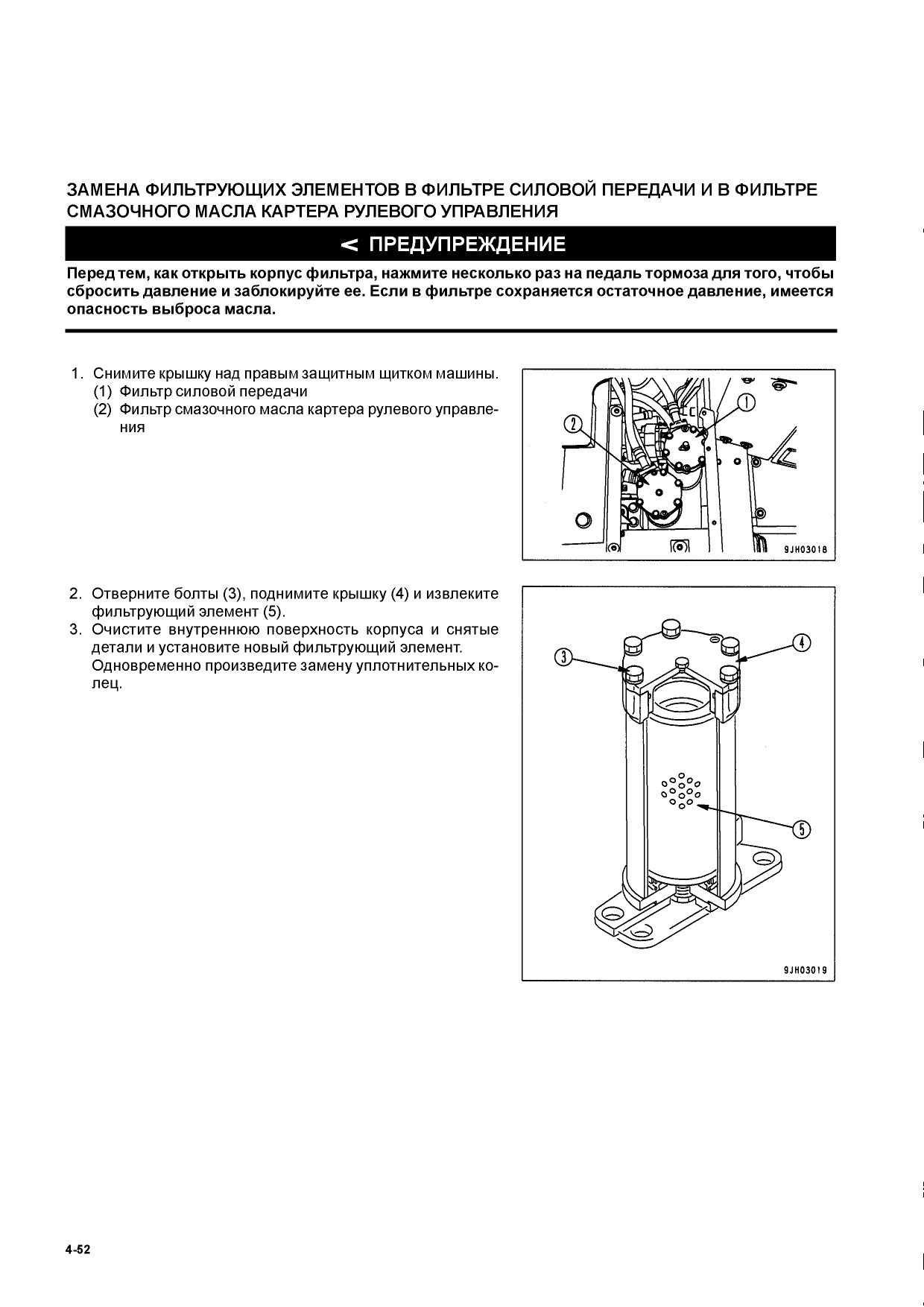

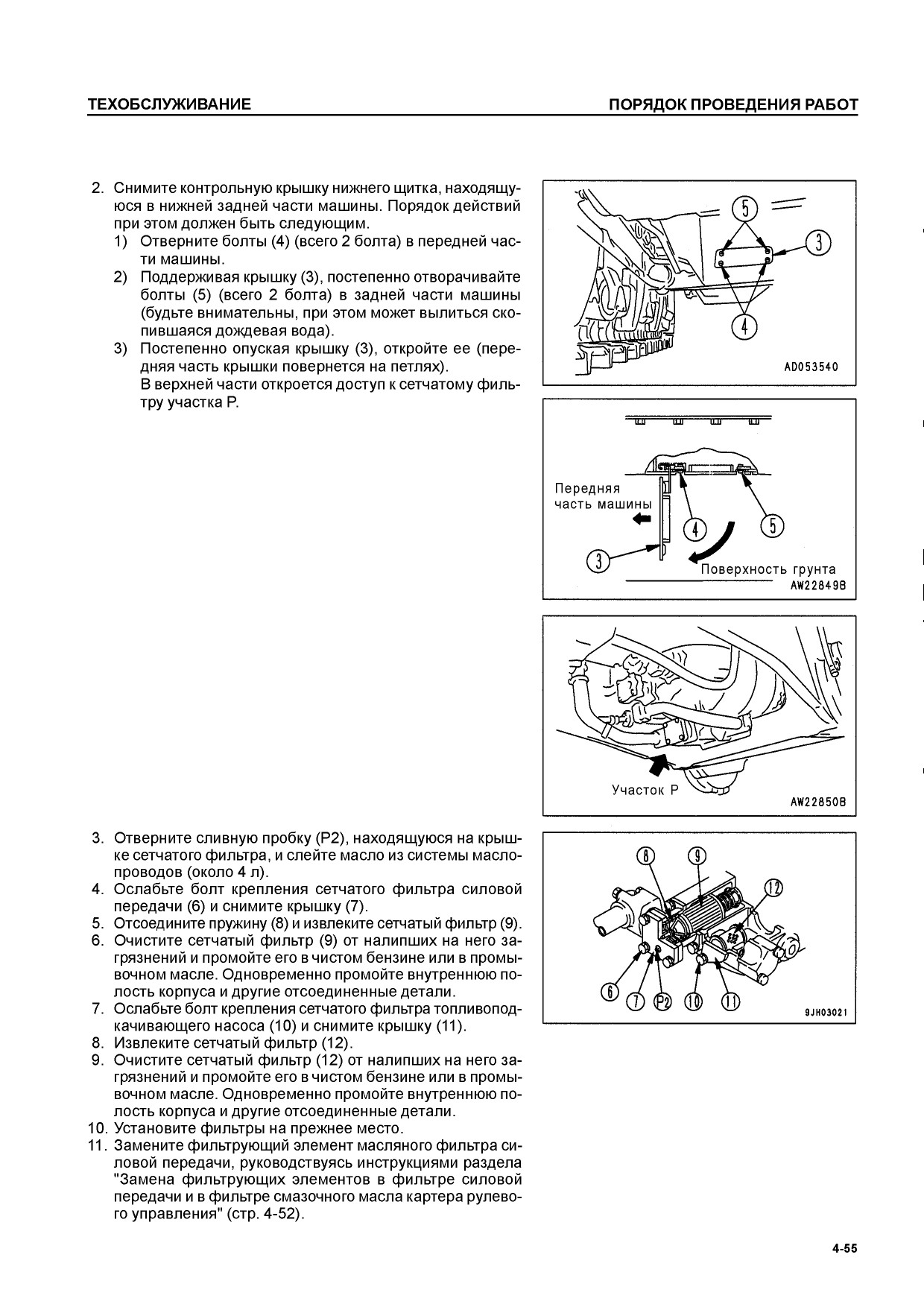

ЗАМЕНА ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ В ФИЛЬТРЕ СИЛОВОЙ ПЕРЕДАЧИ И В ФИЛЬТРЕ СМАЗОЧНОГО МАСЛА КАРТЕРА РУЛЕВОГО УПРАВЛЕНИЯ

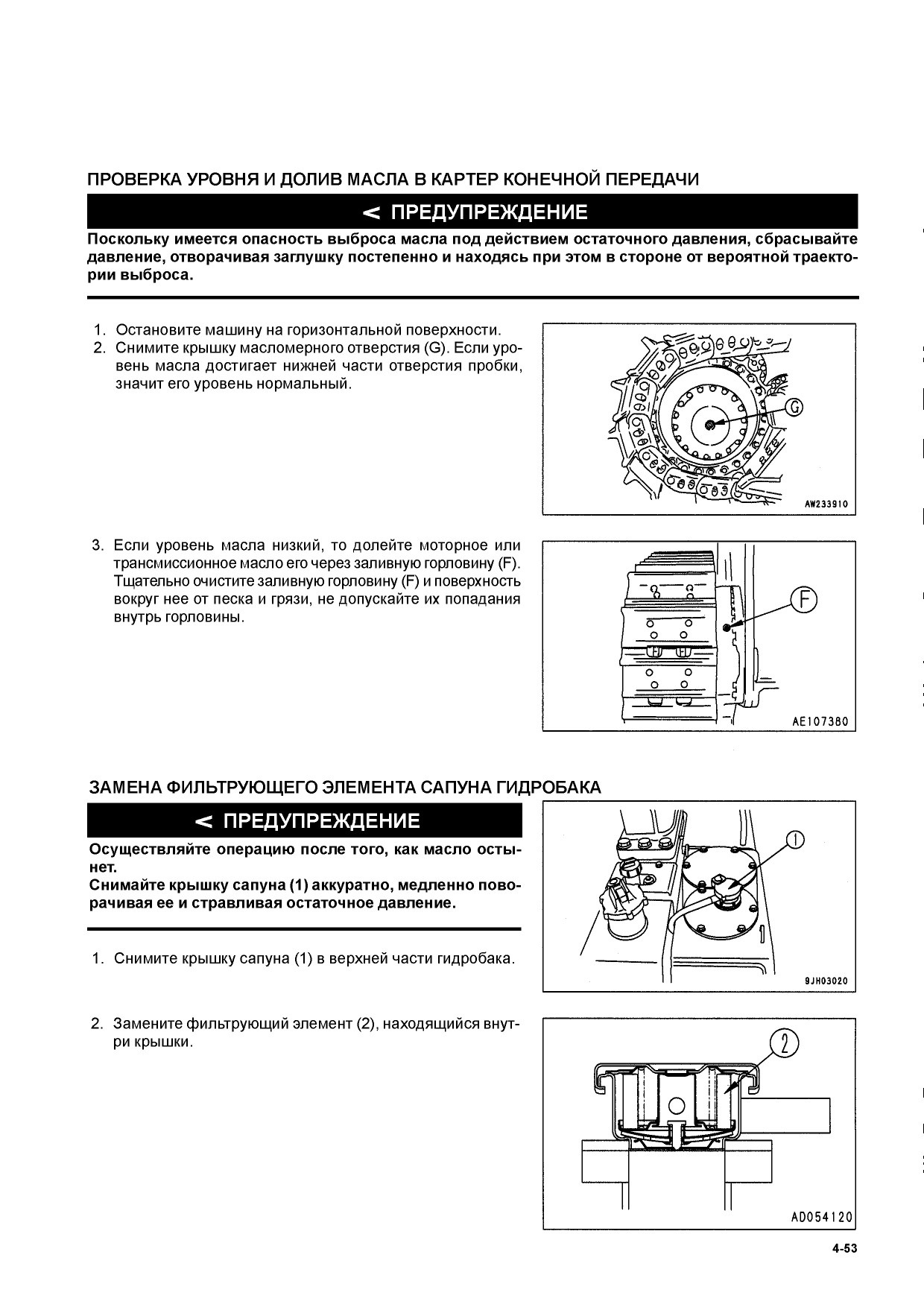

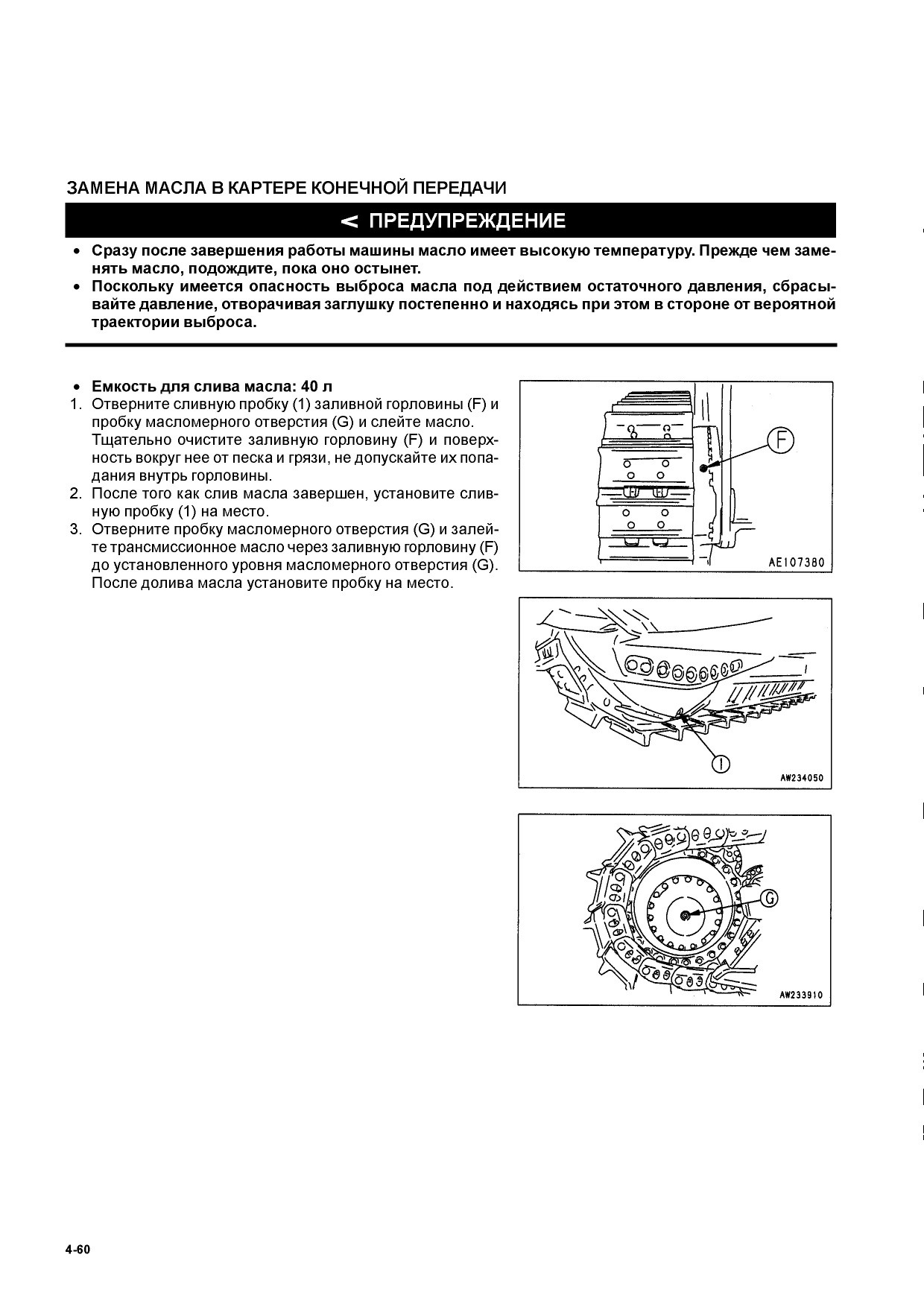

ПРОВЕРКА УРОВНЯ И ДОЛИВ МАСЛА В КАРТЕР КОНЕЧНОЙ ПЕРЕДАЧИ

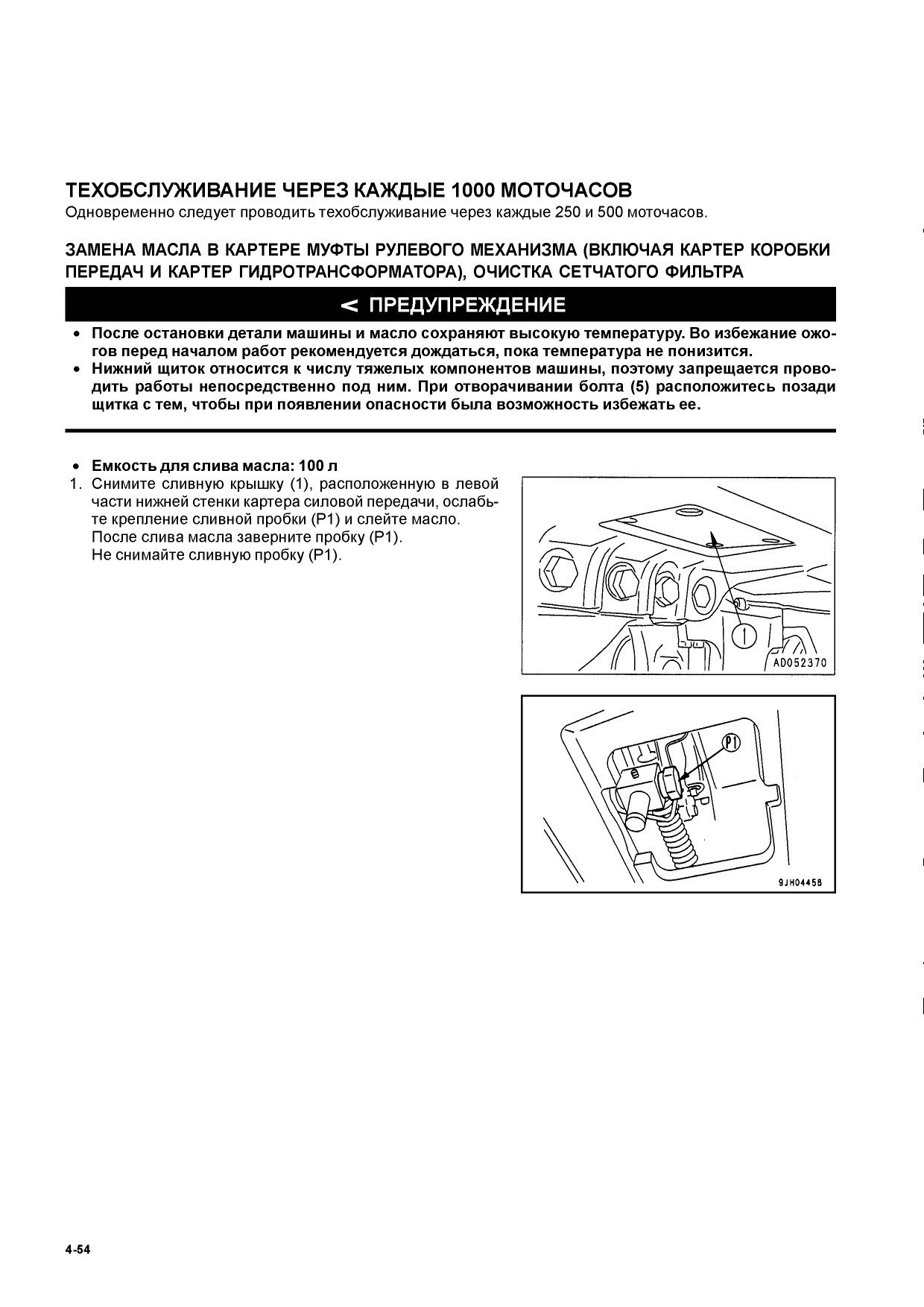

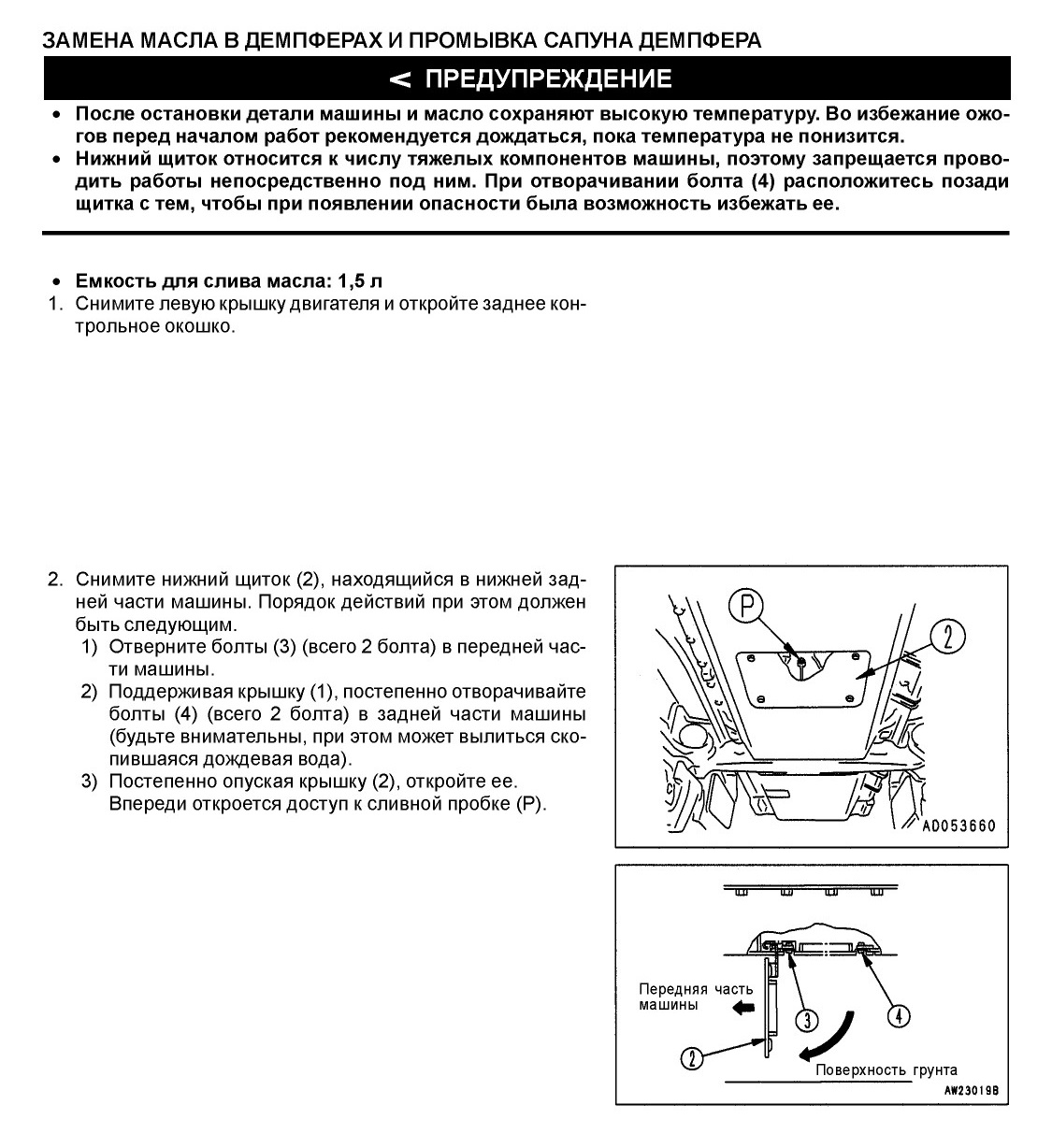

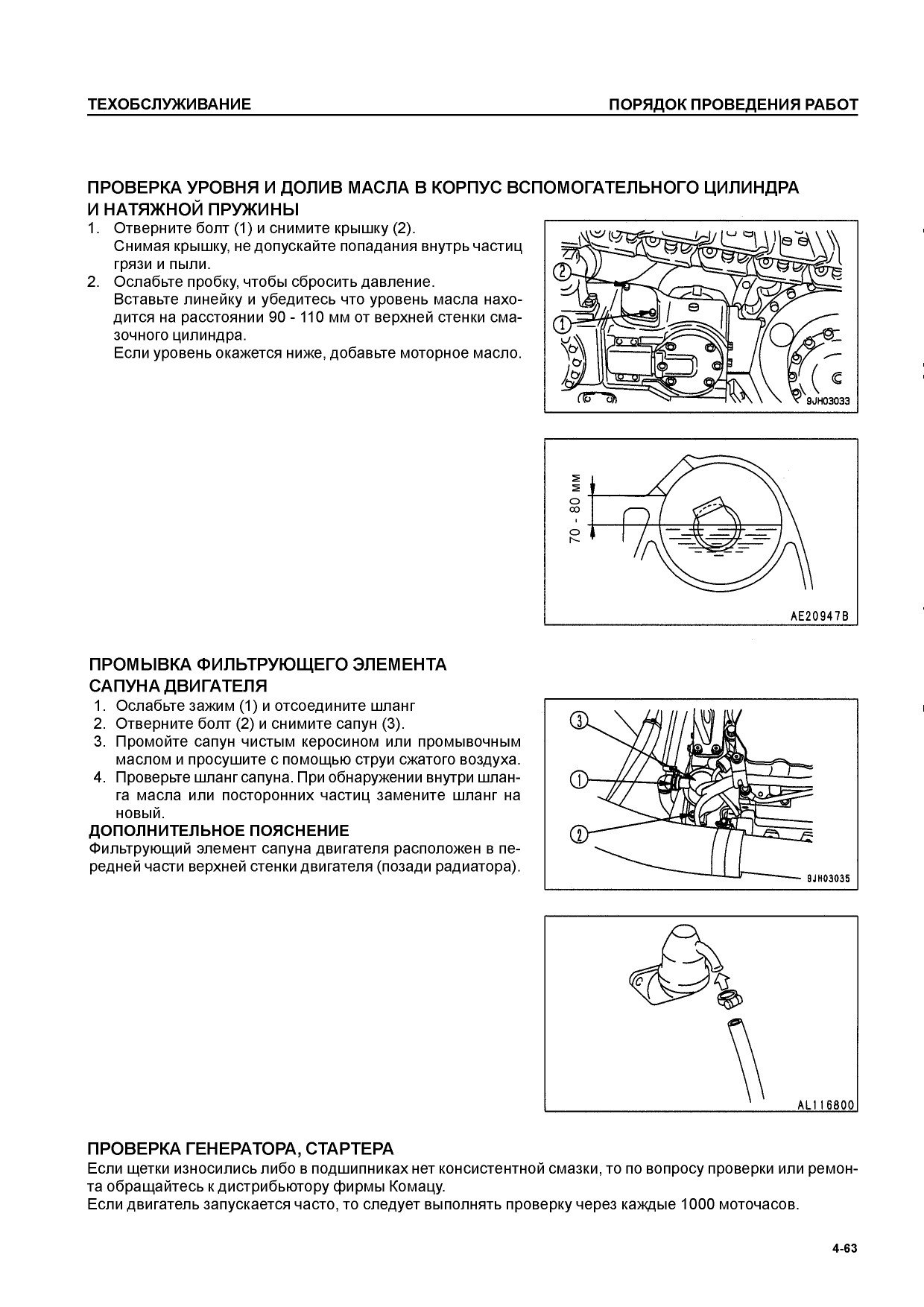

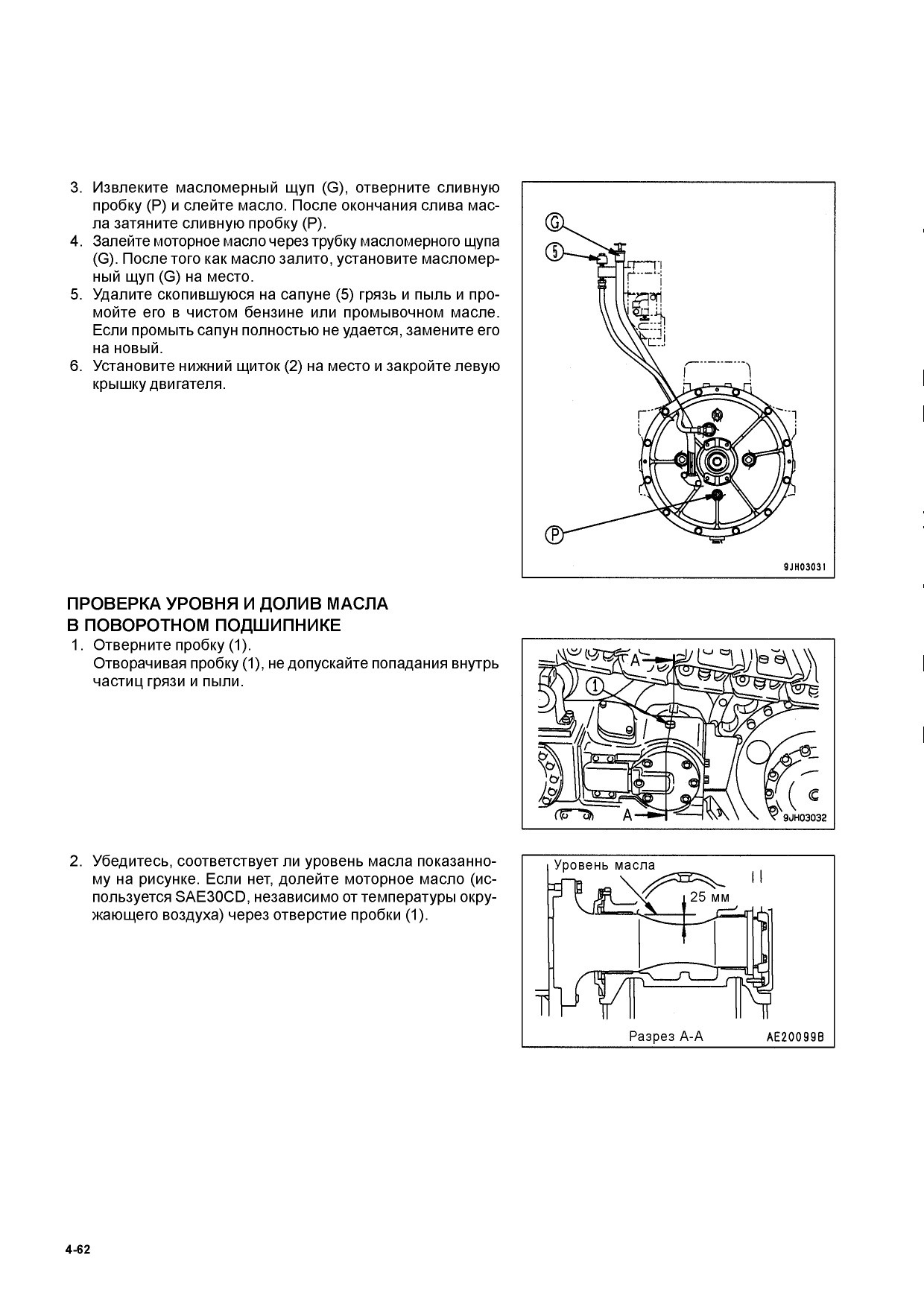

ОЧИСТКА, ПРОВЕРКА ТУРБОНАГНЕТАТЕЛЯ

По вопросу очистки и проверки обращайтесь к дистрибьютору фирмы Комацу
ПРОВЕРКА ЛЮФТА РОТОРА ТУРБОНАГНЕТАТЕЛЯ

Для проверки люфта ротора турбонагнетателя обращайтесь к дистрибьютору фирмы Комацу

ПРОВЕРКА, РЕГУЛИРОВКА КЛАПАННОГО ЗАЗОРА ДВИГАТЕЛЯ

По вопросу проверки и регулировки обращайтесь к дистрибьютору фирмы Комацу

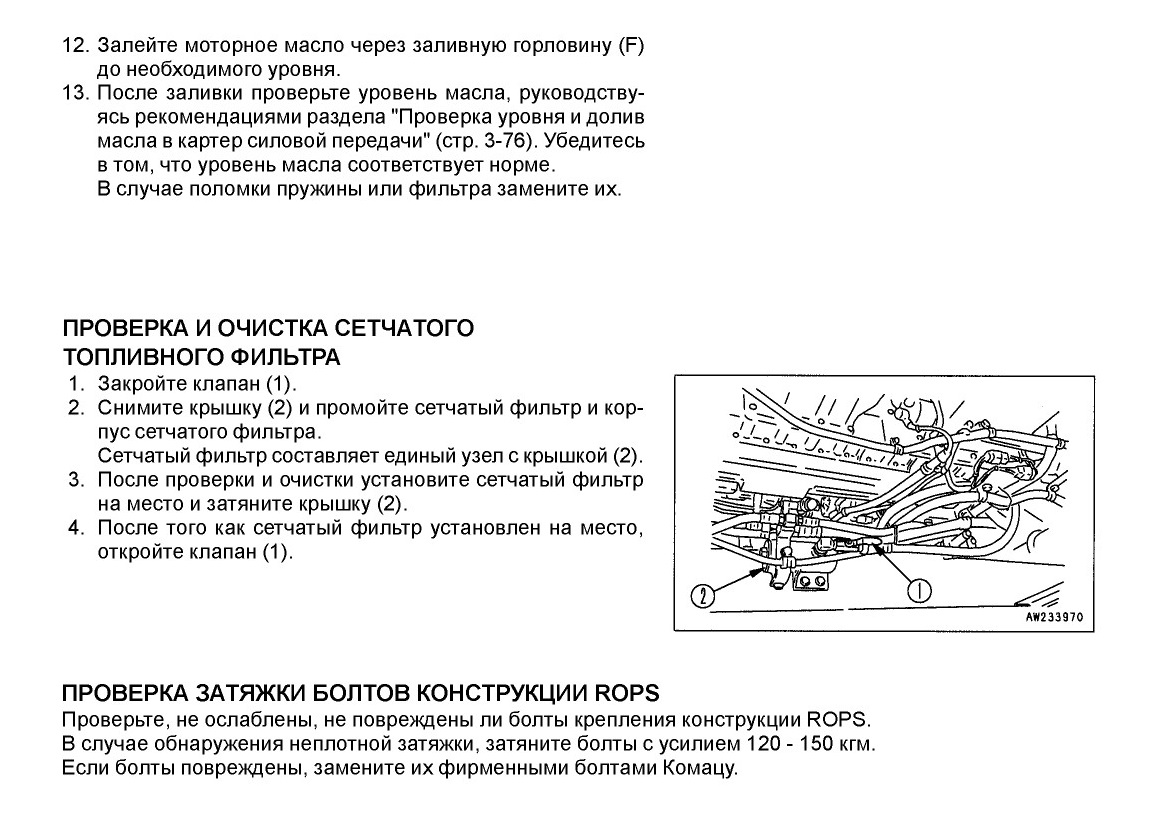

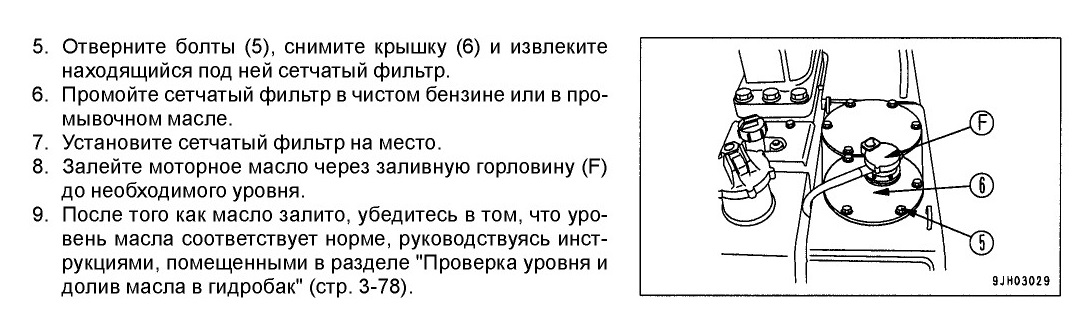

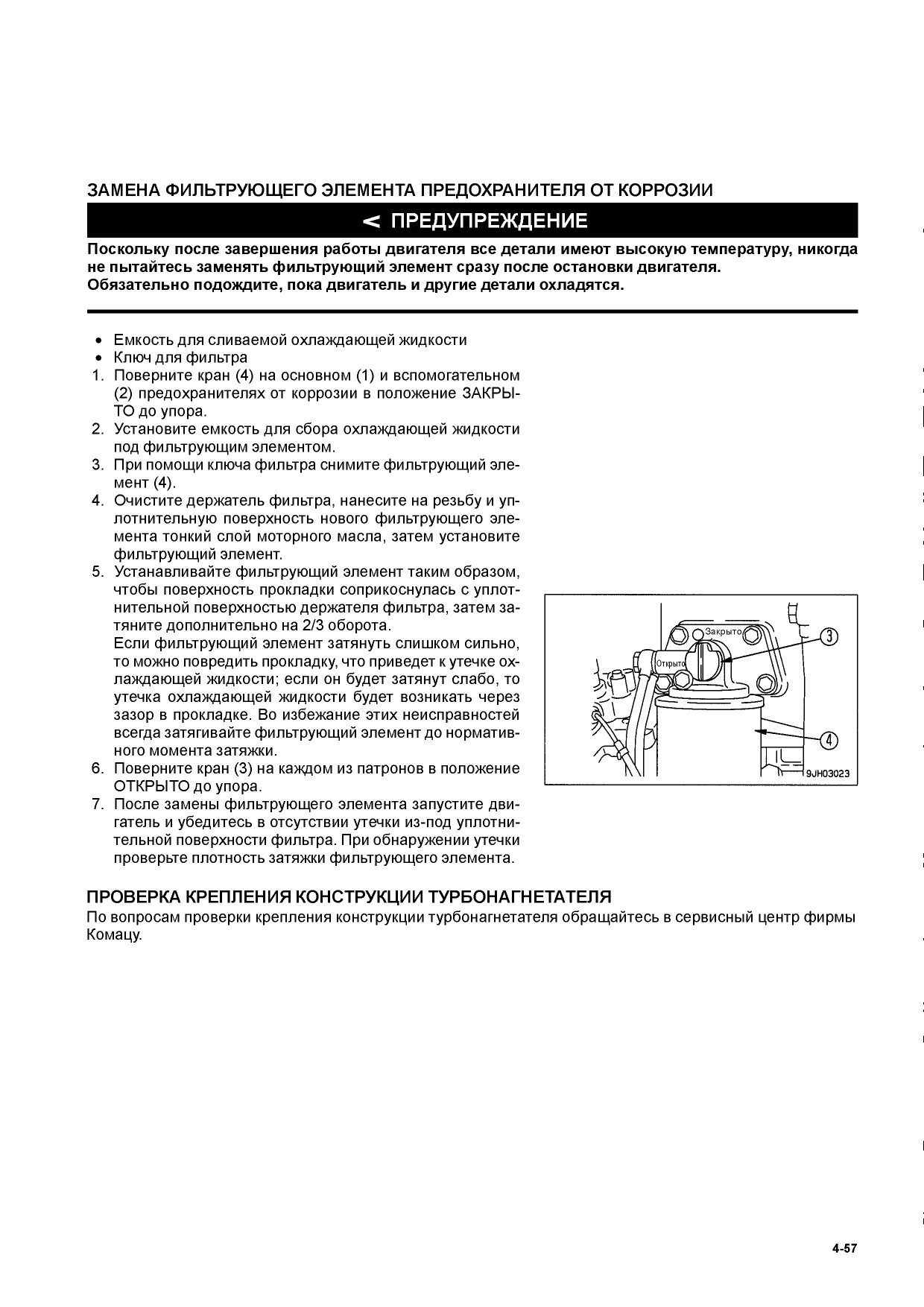

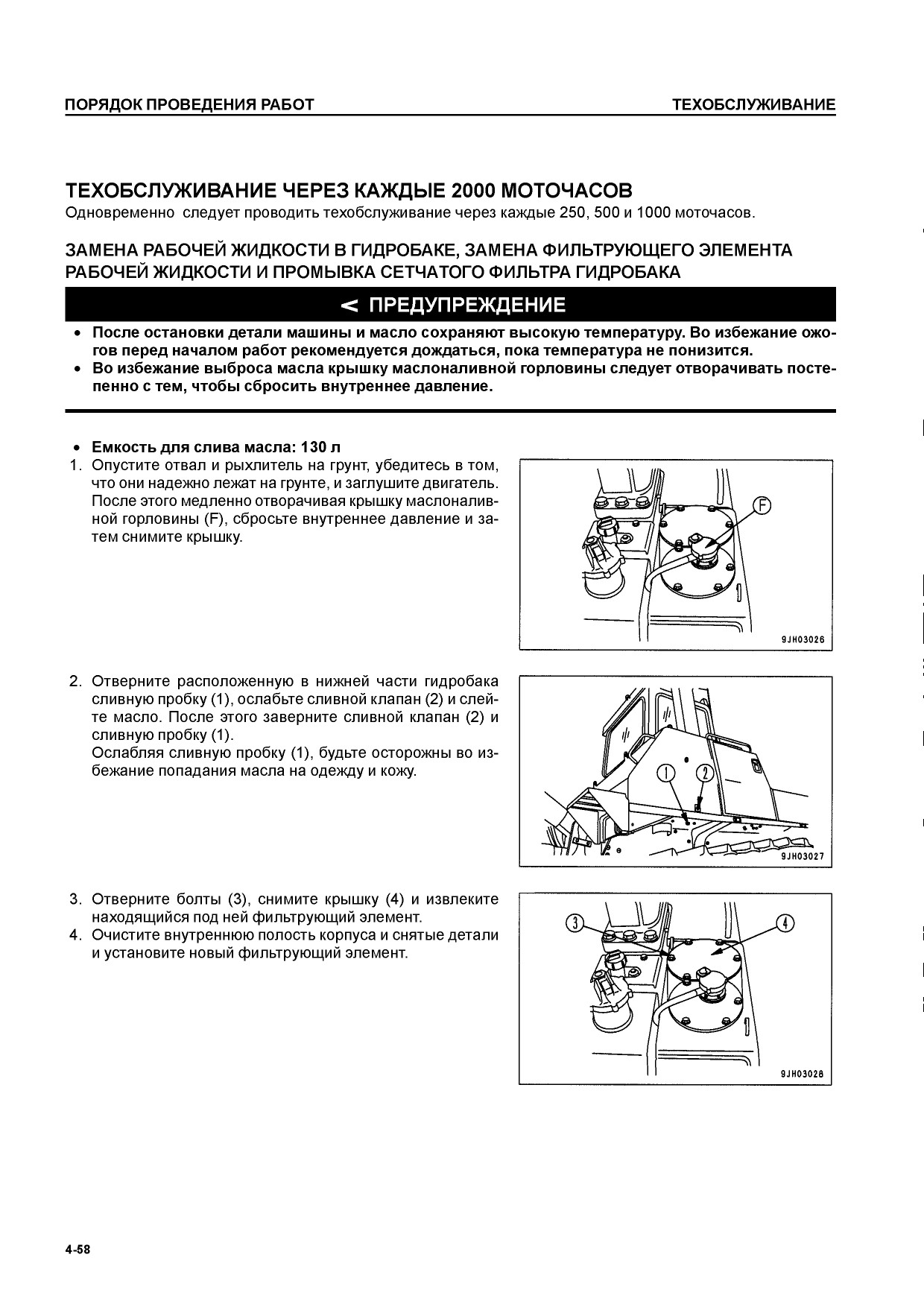

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 4000 МОТОЧАСОВ

Одновременно следует выполнять техобслуживание через каждые 250, 500,1000 и 2000 моточасов ПРОВЕРКА ВОДЯНОГО НАСОСА

Убедитесь в отсутствии люфта шкива, утечек масла или воды и засорения сливного отверстия. Если обнаружена какая-либо неисправность, то обратитесь к дистрибьютору фирмы Комацу для разборки и ремонта или замены деталей.

ПРОВЕРКА ДЕМПФЕРА КРУТИЛЬНЫХ КОЛЕБАНИЙ

Проверьте, не понижен ли уровень жидкости демпфера, нет ли вмятин и отслоений При обнаружении неисправностей обращайтесь в сервисный центр фирмы Комацу.

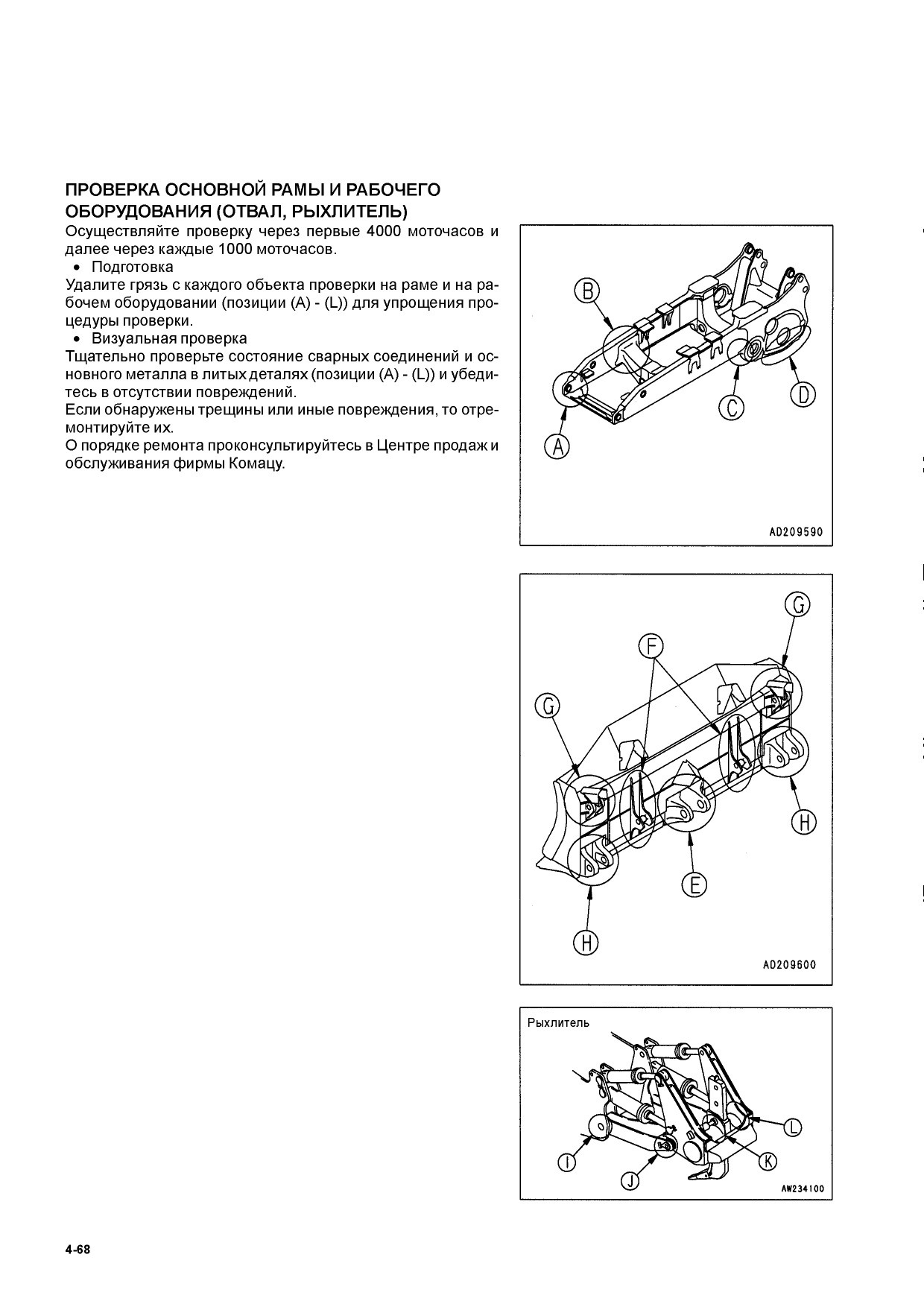

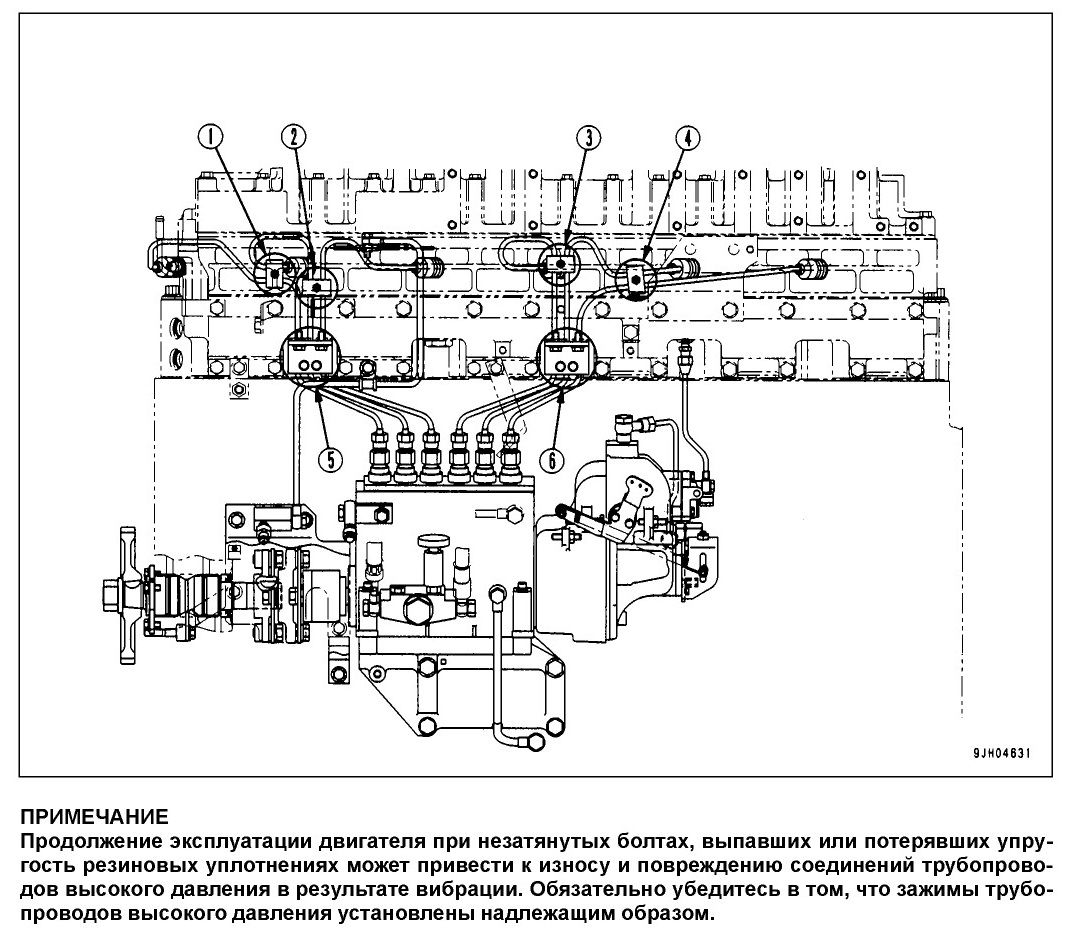

ПРОВЕРКА КРЕПЛЕНИЯ ЗАЖИМОВ ВЫСОКОГО ДАВЛЕНИЯ И РЕЗИНОВЫХ УПЛОТНЕНИЙ НА ДВИГАТЕЛЕ

Проверьте затяжку болтов на зажимах трубопроводов высокого давления (позиции (1) - (6) на рисунке, помещенном на следующей странице) и упругость резиновых уплотнений (визуально и наощупь). При обнаружении неисправностей обращайтесь в сервисный центр фирмы Комацу

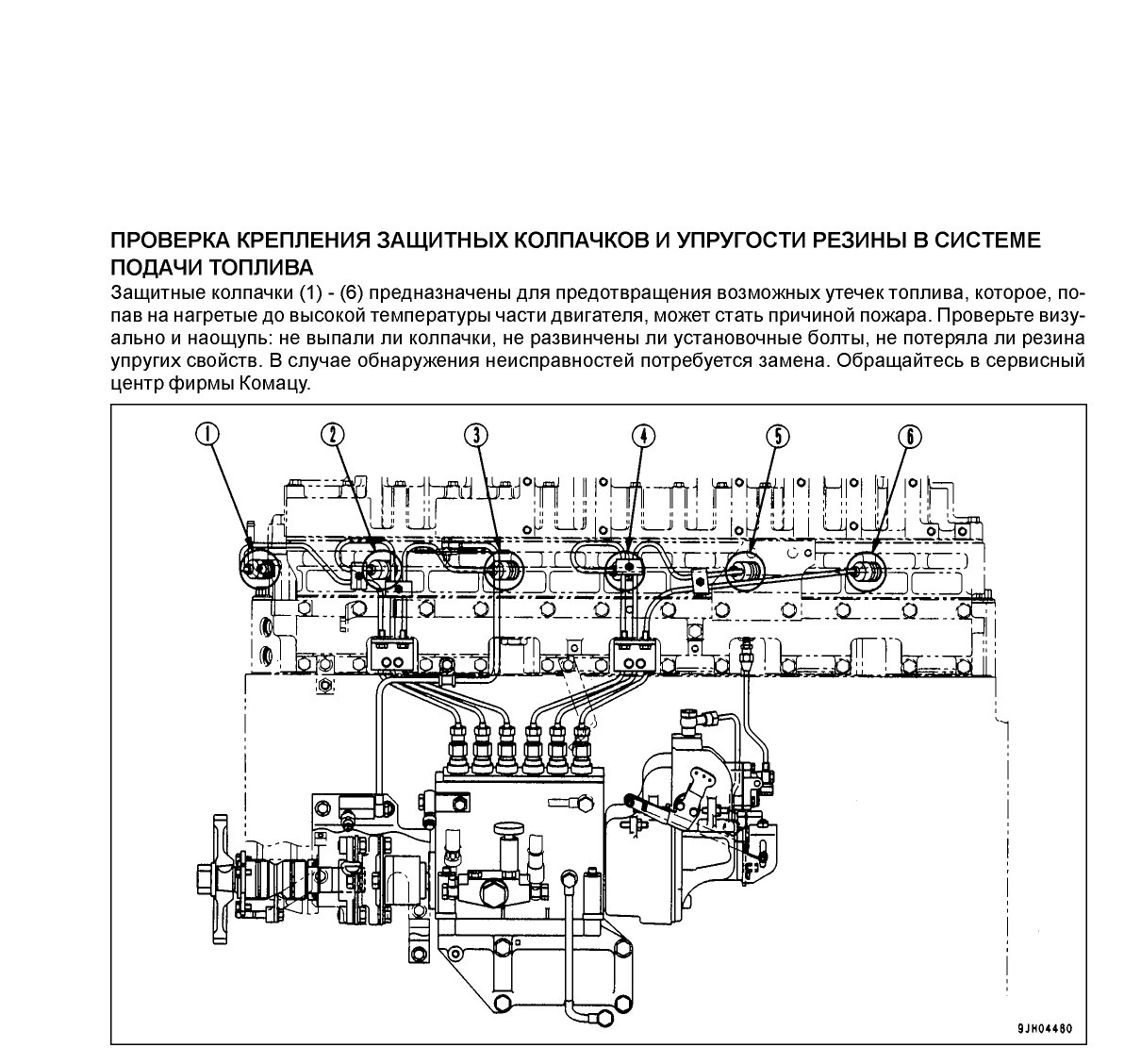

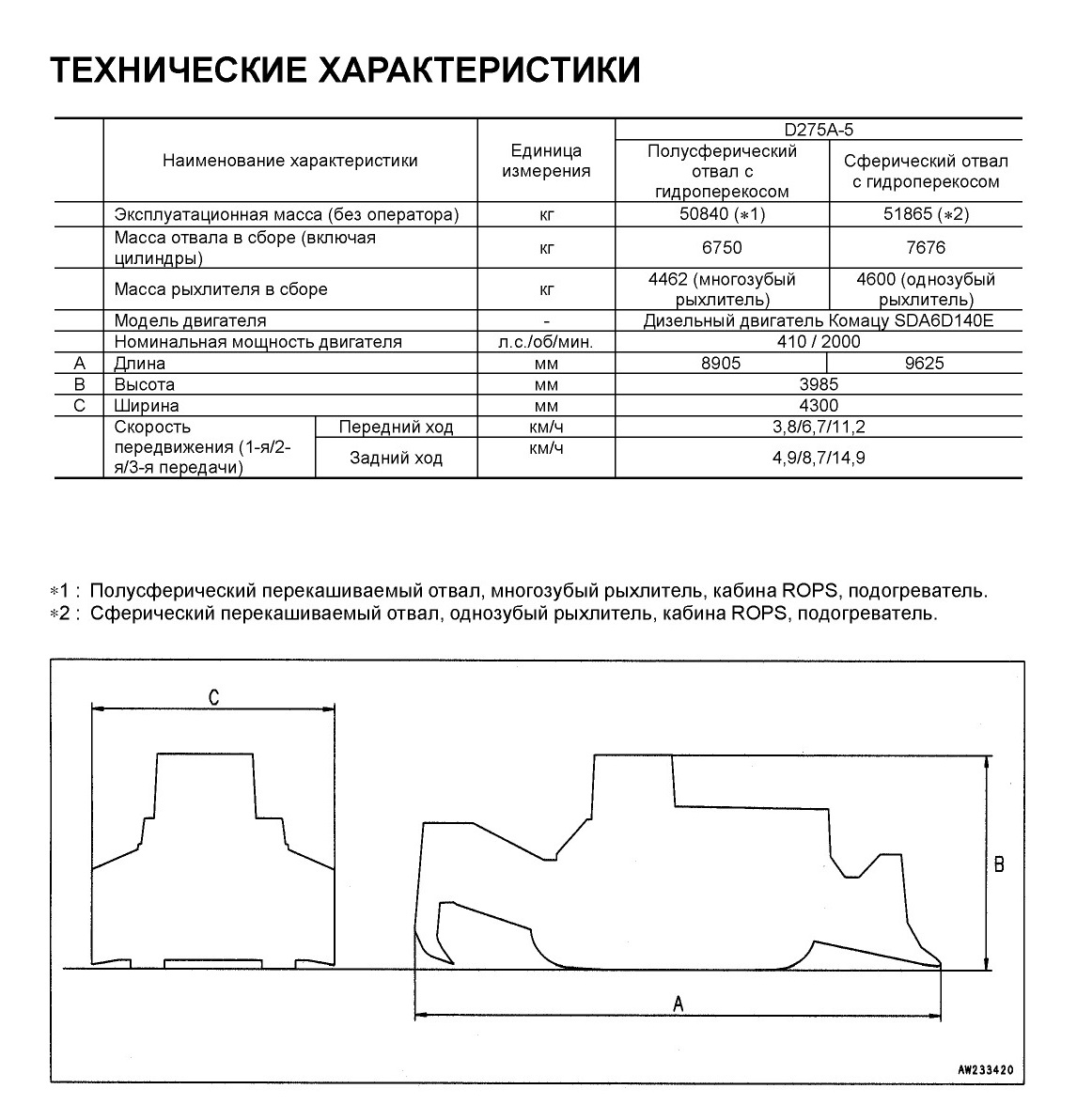

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ, СВЯЗАННЫЕ С ПРАВИЛАМИ ТЕХНИКИ БЕЗОПАСНОСТИ

Установка рабочего оборудования и дополнительно приобретаемых приспособлений, не санкционированных фирмой Комацу, может не только сократить срок службы машины, но и создать проблему, связанную с безопасностью работы

Прежде чем устанавливать рабочее оборудование, не указанное в данной инструкции по эксплуатации и техобслуживанию, проконсультируйтесь с дистрибьютором фирмы Комацу.

В противном случае фирма Комацу не несет никакой ответственности за аварии и неисправности
< ПРЕДУПРЕЖДЕНИЕ
Общие меры предосторожности

♦ Перед началом эксплуатации дополнительного оборудования внимательно изучите прилагаемые к нему инструкции. При утрате прилагаемой инструкции обязательно закажите ее копию у производителя оборудования.

♦ Непреднамеренное включение дополнительного оборудования может привести к серьезным травмам. Не держите ногу на педали, если Вы не пользуетесь соответствующим оборудованием.

Меры предосторожности при операциях снятия и установки

При снятии и установке рабочих приспособлений выполняйте перечисленные ниже меры предосторожности и предусмотренные правила техники безопасности.

♦ Выполняйте операции по снятию и установке на ровной горизонтальной поверхности.

♦ Если работу выполняют двое и более рабочих, то договоритесь об используемых сигналах и руководствуйтесь ими во время работы.

• Для подъема тяжелых материалов (более 25 кг) используйте кран.

« Для снятия тяжелых деталей вначале обеспечьте опору детали, затем снимите деталь.

Для подъема тяжелых деталей используйте кран и всегда обращайте пристальное внимание на положение центра тяжести.

• Выполнять рабочие операции при подвешенном грузе очень опасно. Обязательно разместите груз на стенде и убедитесь в том, что он установлен безопасно.

• При снятии и установке рабочих приспособлений убедитесь в том, что они находятся в устойчивом состоянии и не упадут.

• Никогда не стойте под грузом, закрепленным на кране. Обязательно отходите в безопасное место.
ПРИМЕЧАНИЕ

Для работы на кране требуется специальная квалификация.

Никогда не допускайте к управлению краном рабочего, не имеющего необходимой квалификации.

ВЫБОР ГУСЕНИЧНЫХ ЦЕПЕЙ

Выбирайте гусеничные цепи в соответствии с характером производимых работ ПОРЯДОК ВЫБОРА ГУСЕНИЧНЫХ ЦЕПЕЙ

При установке гусеничных цепей с шириной, превышающей необходимую, повышается нагрузка на гусеницы, что, в свою очередь, приводит к таким неисправностям, как деформация башмака, трещина звена, обрыв и выпадение пальца, раскручивание установочных болтов.

Категория	Область применения	Место проведения работ	Ширина гусеничной цепи
А	Каменистый/обычный грунт	Используются на строительных работах широкого профиля, на стройплощадках, разравнивании щебня и т. д Особых ограничений по применению нет	610 мм
В	Обычный грунт	Основное назначение - земляные работы, такие как скреперные работы типа подготовки площадок для гольфа, работы по перемещению грунта, работа на угольных разрезах и т. д	610 мм
С	Мягкий грунт	Используется на таких грунтах, где вязнут гусеницы категории "В". Не используйте гусеницы этой категории на грунтах, где возможно точечное давление на гусеницы обломков скальных пород	710 мм

АЛФАВИТНЫЙ УКАЗАТЕЛЬ
Б

Безопасная эксплуатация машины..................1- 5

Блок предохранителей..........................................................3- 43

Болты, гайки - нормативные моменты

затяжки..............................................................................................4-14

В

Включатели..............................................................................................3- 33

Г

Гидроаккумулятор, эксплуатация........................3- 53

Гусеничные цепи, выбор....................................................6- 3

Выбор гусеничных цепей....................................6- 3

д

Двигатель, запуск............................................................................3- 88

Двигатель, операции и проверки после

запуска..............................................................................................3- 93

Двигатель, остановка..............................................................3-103

Двигатель, проверка и регулировка перед

запуском..........................................................................................3- 70

Двигатель, проверка после остановки .... 3-103

Двигатель, табличка с номером

и ее расположен ие........................................................1 - 8

Диагностика неисправностей......................................3-141

Буксировка машины....................................................3-142

Отсутствие топлива......................................................3-141

Прочие неисправности............................................3-147

Разрядка аккумуляторной батареи... 3-143

3

Заводской номер, табличка с номером

и ее расположение........................................................1- 8

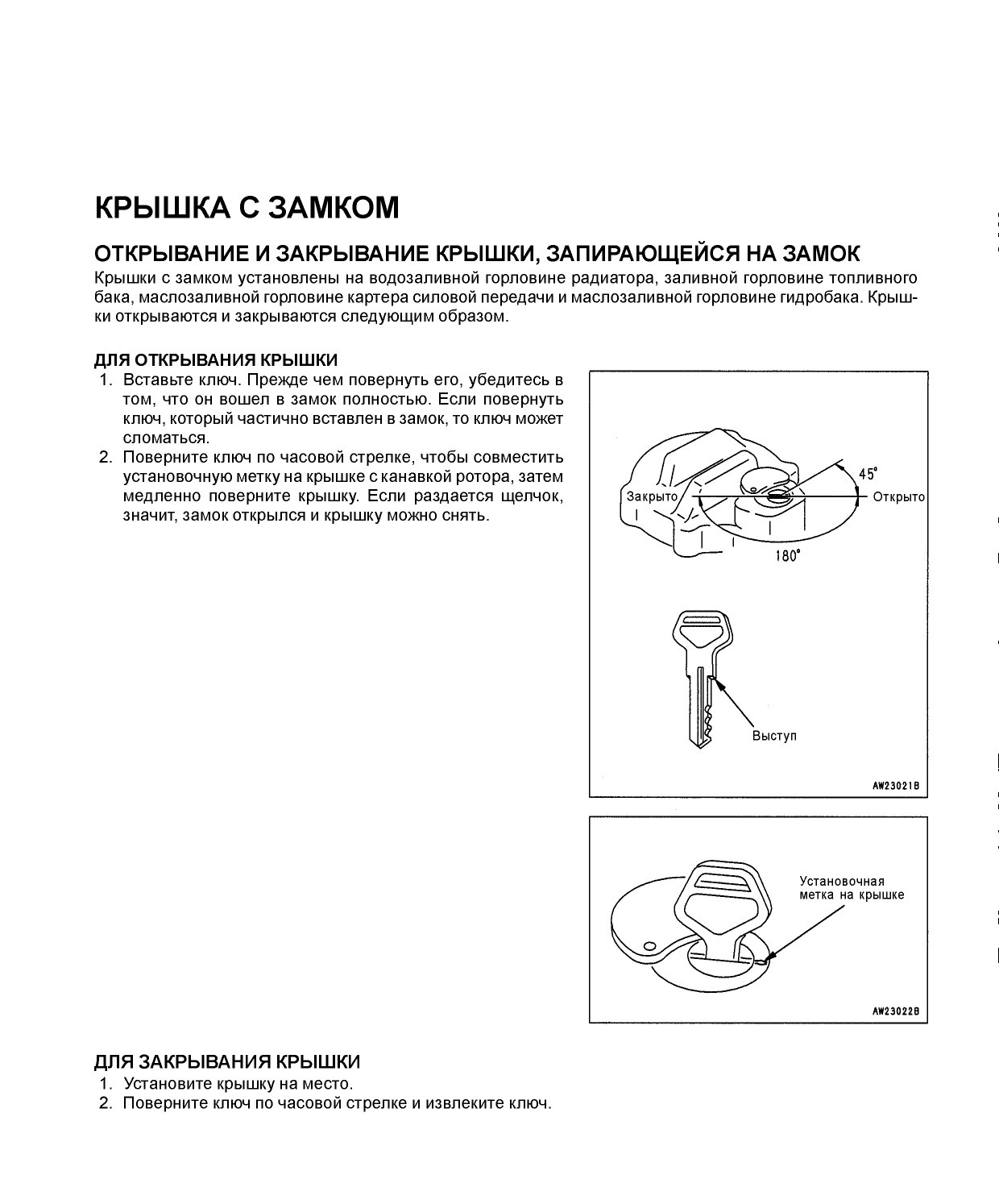

Запираемые крышки, использование............6- 5

Запираемые крышки..................................................6- 5

Запирание замков........................................................................3-118

И

Индикатор запыленности..................................................3- 41

Информация по технике безопасности... 2-8

Использование электрооборудования .... 4- 8

К

Кабина, снятие..................................................................................3-135

Кабина, установка..........................................................................3-136

Карманы для хранения инструкции..................3- 48

Контакты с сервисными службами....................1- 8

Контрольная панель..................................................................3- 5

Контрольно-проверочные операции после

окончания работ................................................................3-118
М

Масло, топливо, охлаждающая

жидкость - общие сведения............................4- 5

Очистка масла ....................................................................4- 5

Меры предосторожности

при техобслуживании................................................2- 26

Меры предосторожности при управлении

машиной..........................................................................................2-16

Аккумуляторная батарея......................................2- 23

Буксировка..................................................................................2- 25

Перед запуском двигателя................................2- 16

После запуска двигателя....................................2-18

Транспортировка..............................................................2- 22

Меры предосторожности

при эксп л уата ции..............................................................3-114

Н

Названия компонентов............................................................3- 2

Нормативные моменты затяжки болтов

и гаек....................................................................................................4- 14

О

Общие меры предосторожности..........................6- 2

Меры предосторожности, связанные с правилами техники безопасности .... 6- 2

Общие сведения о машине............................................1- 7

Общий вид машины..................................................................3- 2

Органы управления, общий вид............................3- 3

Остановка машины......................................................................3-106

Отвал, табличка с номером

и ее расположение........................................................1 • 9

П

Пепельница..............................................................................................3- 48

Передвижение передним и задним ходом,

повороты........................................................................................1- 7

Передвижение по дорогам..............................................3-135

Переключение направления передвижения

машины............................................................................................3-110

Переключение передач........................................................3-107

Перечень быстроизнашивающихся

деталей..............................................................................................4-9

Перечень ответственных деталей......................4- 16

Периодическая замена ответственных

деталей..............................................................................................4-15

Плавкие вставки..............................................................................3- 46

Поворот машины............................................................................3-112

Погрузка, разгрузка......................................................................3-133

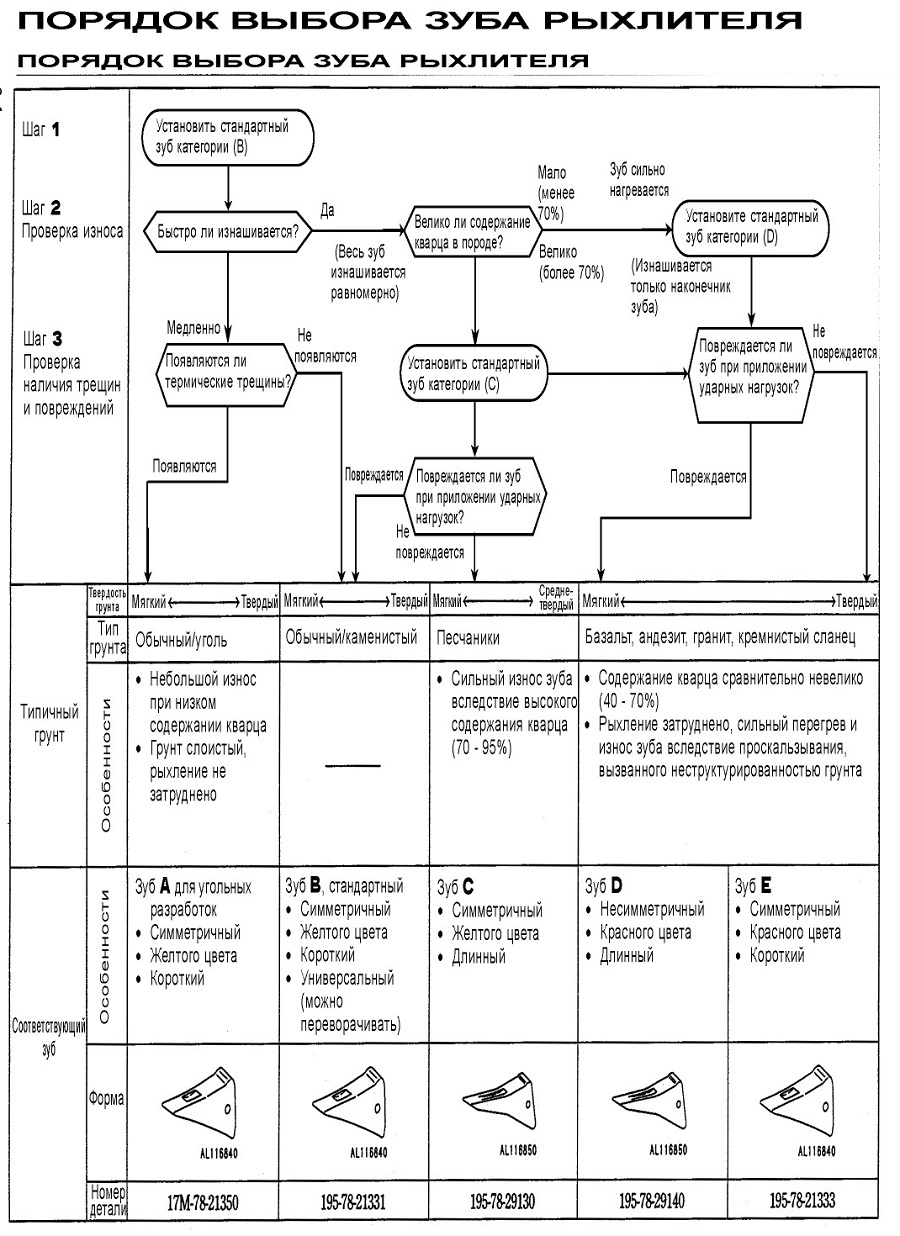

Порядок выбора зуба рыхлителя........................6- 4

Порядок выбора зуба рыхлителя..........6- 4

Порядок проведения работ............................................4-19

При необходимости......................................................4- 20

Порядок строповки машины........................................3-134

Порядок управления машиной во время

рыхления........................................................................................3-123

Пояснения к компонентам..............................................3- 5

Правила техники безопасности,

содержание................................................................................2- 2

Предисловие..........................................................................................1- 2

Предпусковая проверка

(перед началом работ)............................................4- 40

Техобслуживание через каждые

1000 моточасов....................................................................4- 54

Техобслуживание через каждые

2000 моточасов..................................................................4- 58

Техобслуживание через каждые

250 моточасов........................................................................4- 41

Техобслуживание через каждые

4000 моточасов..................................................................4- 65

Техобслуживание через каждые

500 моточасов........................................................................4- 50

Техобслуживание через каждые

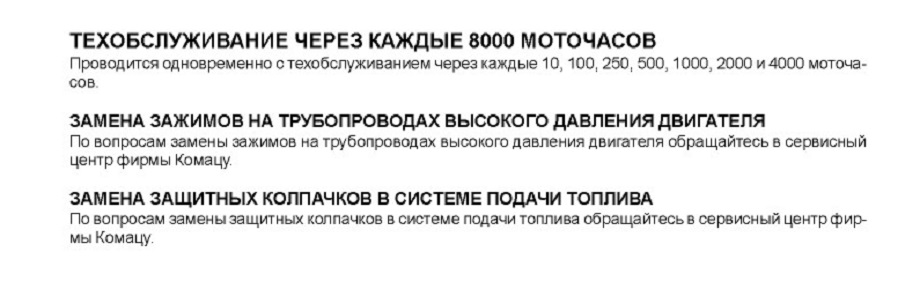

8000 моточасов....................................................................4- 69

Техобслуживание через первые 250 моточасов (только для первого техобслуживания новой машины).... 4- 19

Проверка и техобслуживание....................................4-17

Р

Работа при низкой температуре

окружающего воздуха................................................3-137

По окончан ии эксплу ата ции............................3-138

Меры предосторожности во время

работы при низкой температуре..............3-137

После холодной погоды........................................3-139

Работы, выполняемые бульдозером..............3-119

Разъемы для подключения

электрооборудования................................................3- 42

Регулировка рабочего оборудования............3-127

Рыхлитель, табличка с номером

и ее расположение........................................................1- 9

Рычаги и педали управления......................................3- 35

С

Смазочные материалы, применение

в зависимости от температуры 4-10

Средство транспортировки 3-132

Стоянка машины 3-116

Счетчик моточасов, расположение 1- 9

Т

Таблица для записи заводских номеров

и наименования дистрибьютора 1- 10

Таблица расходных компонентов 4-
Таблички с предупредительными

надписями....................................................................................2- 4

Предупреждающие таблички,

расположение........................................................................2- 4

Таблички с предупредительными

надписями....................................................................................2- 5

Технические характеристики......................................5- 2

Технология эффективного рыхления............3-120

Техобслуживание,

меры предосторожности......................................4- 2

Техобслуживание, общие сведения................4- 5

Топливо, охлаждающая жидкость и смазочные материалы, использование в зависимости

оттемпературы..................................................................4- 10

Транспортировка............................................................................3-132

Транспортировка,

меры предосторожности......................................3-135

Трогание машины с места..............................................3-104

Ф

Фиксатор бокового стекла в приоткрытом

положении..................................................................................3- 47

Фиксатор двери в открытом положении..........3- 47

X

Ходовая часть, продление срока

службы....................................................................................................3-130

Эксплуатация машины..........................................................3- 70

Я

Ящик для инструментов......................................................3- 48

содержание .. 6 7 8
