Komatsu колёсный бульдозер WD500-3. Инструкция по эксплуатации - часть 5

23. ГРАФИК ПРОВЕДЕНИЯ ТЕХОБСЛУЖИВАНИЯ
23.1 ГРАФИК ПРОВЕДЕНИЯ ТЕХОБСЛУЖИВАНИЯ
ВЫПОЛНЯЕМАЯ ОПЕРАЦИЯ СТР.
ПЕРВОНАЧАЛЬНОЕ ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ 250 МОТОЧАСОВ (только после первых 250 моточасов)
Замена патрона топливного фильтра 3-18
Замена фильтрующего элемента трансмиссионного масла 3-18
Замена фильтрующего элемента гидробака 3-18
Проверка клапанного зазора двигателя, регулировка 3-18

ПРИ НЕОБХОДИМОСТИ

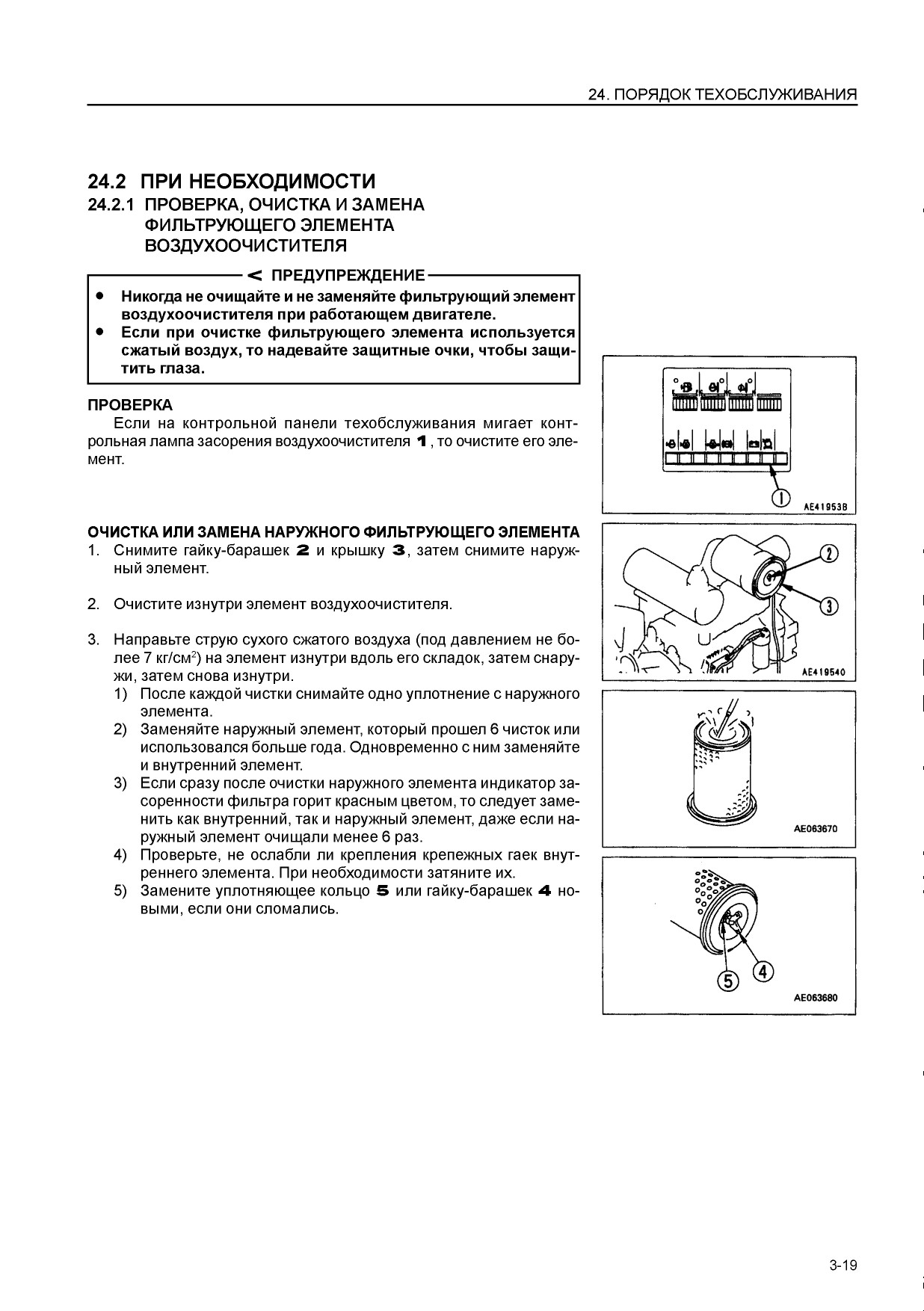

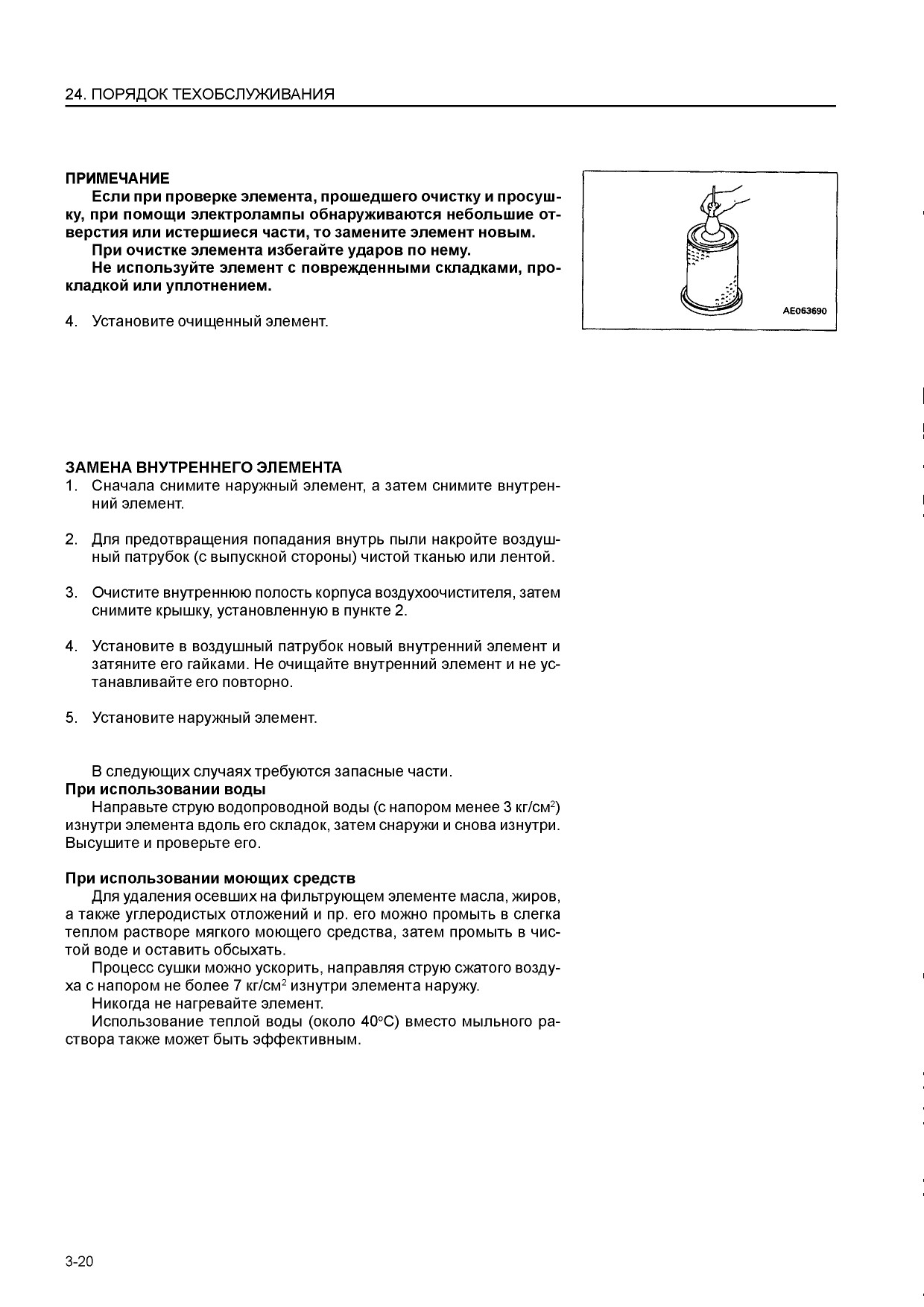

Проверка, очистка и замена фильтрующего элемента воздухоочистителя 3-19

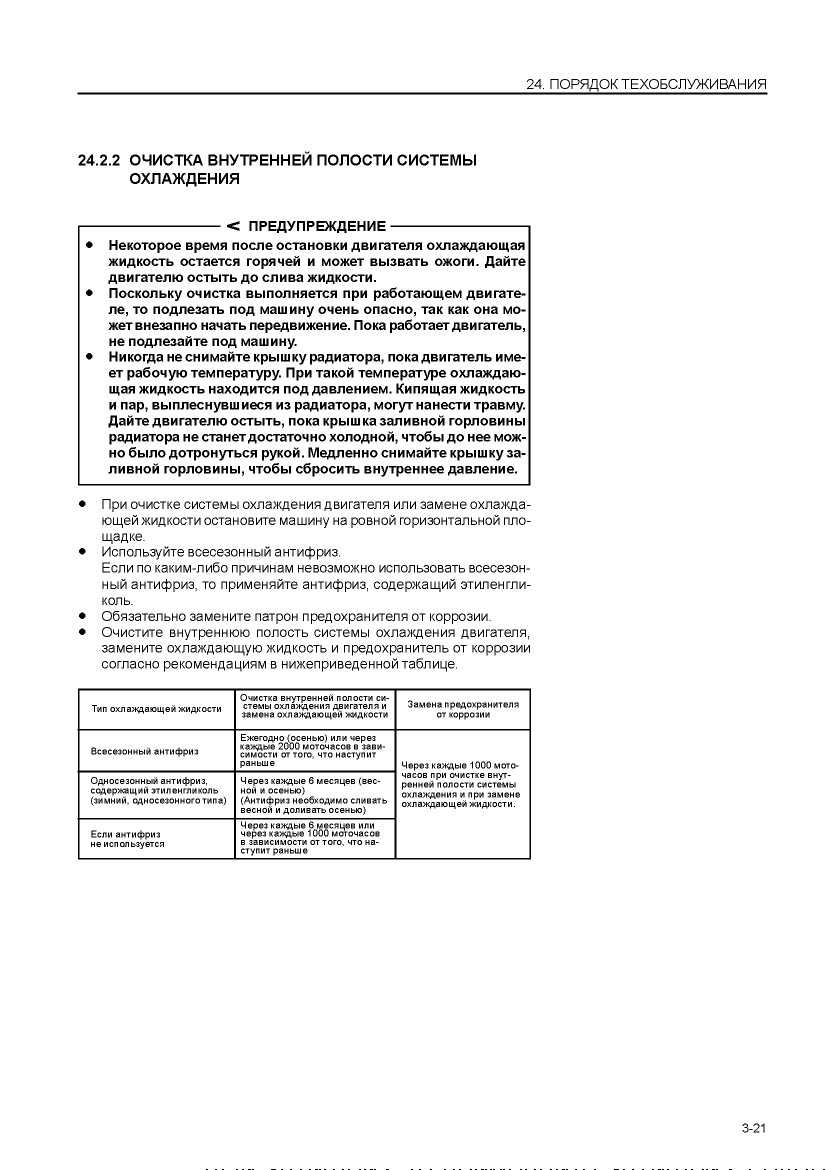

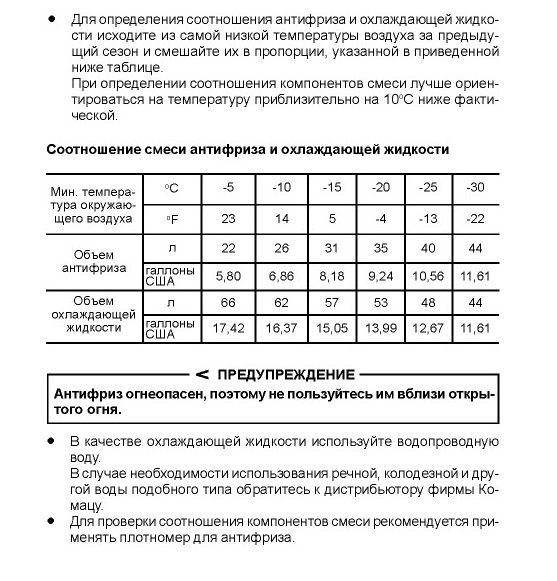

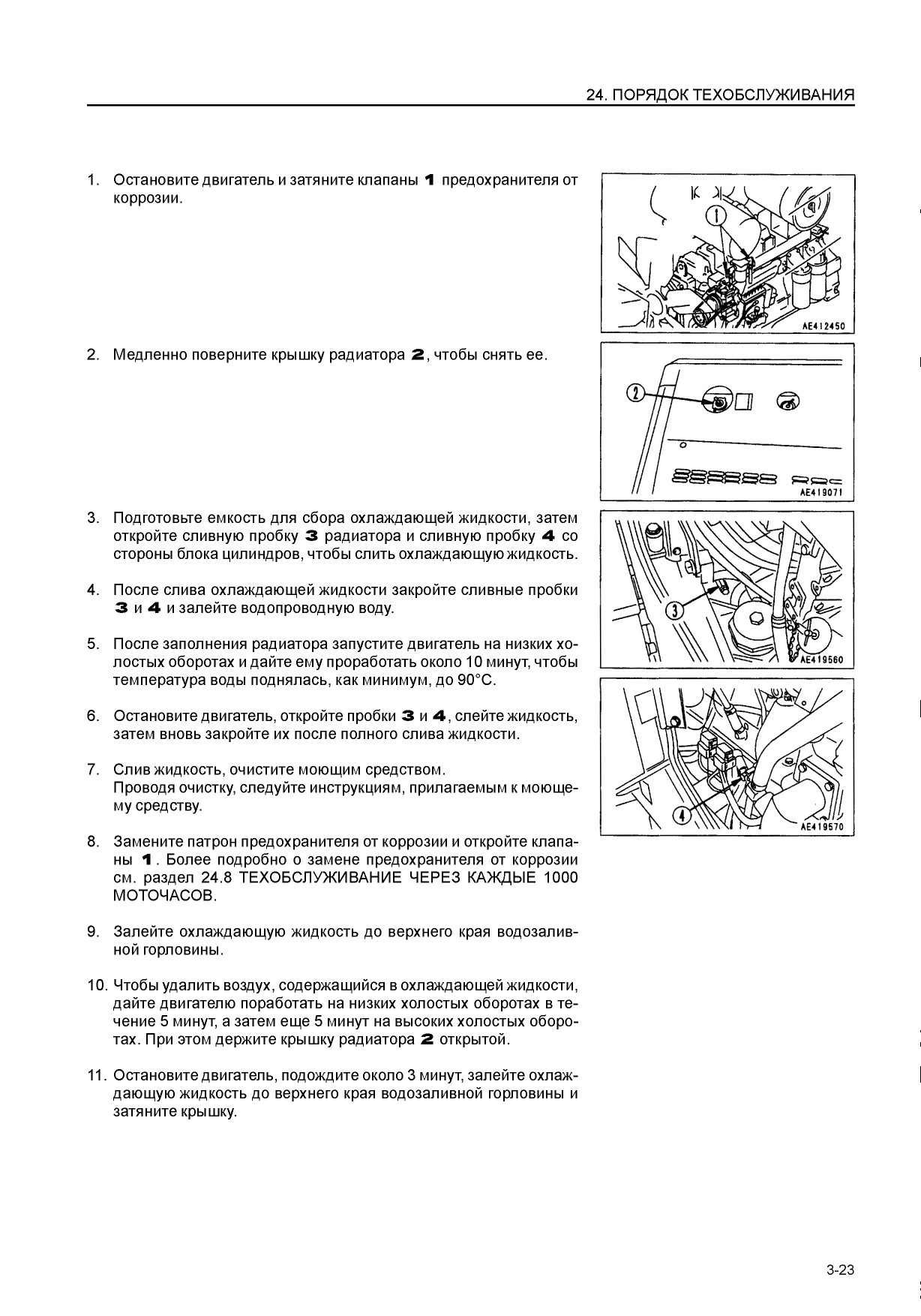

Очистка внутренней полости системы охлаждения 3-21

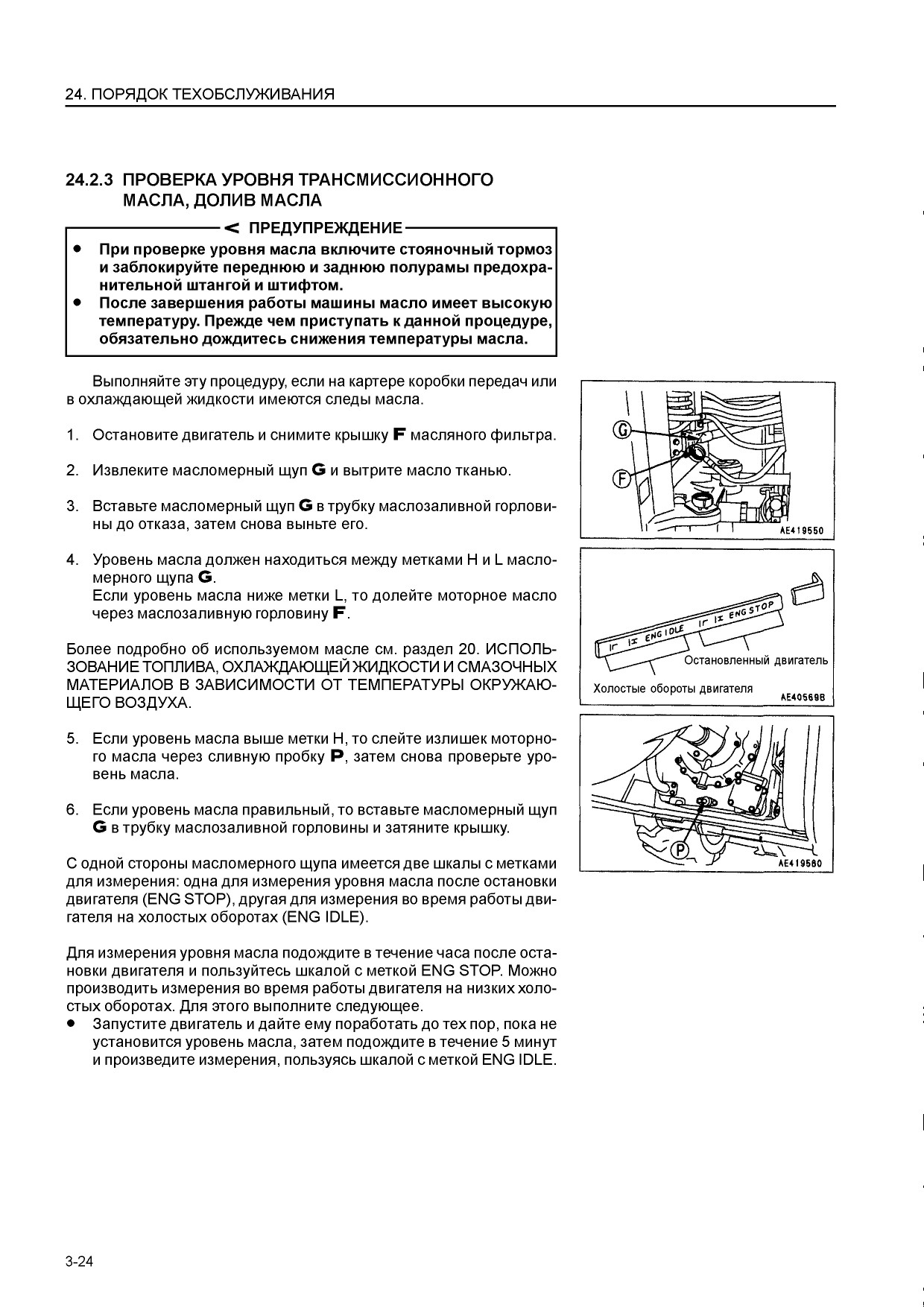

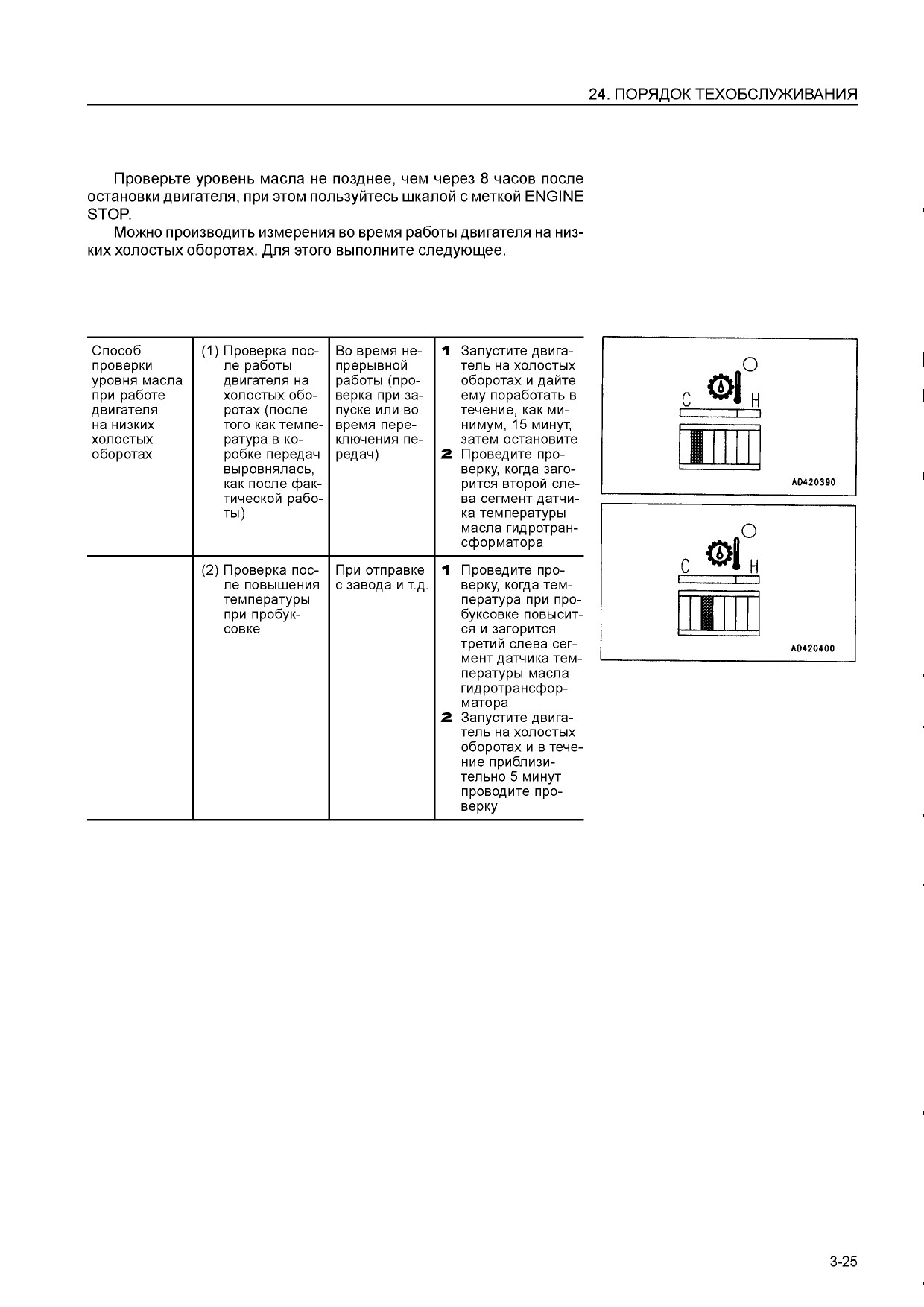

Проверка уровня трансмиссионного масла, долив масла 3-24

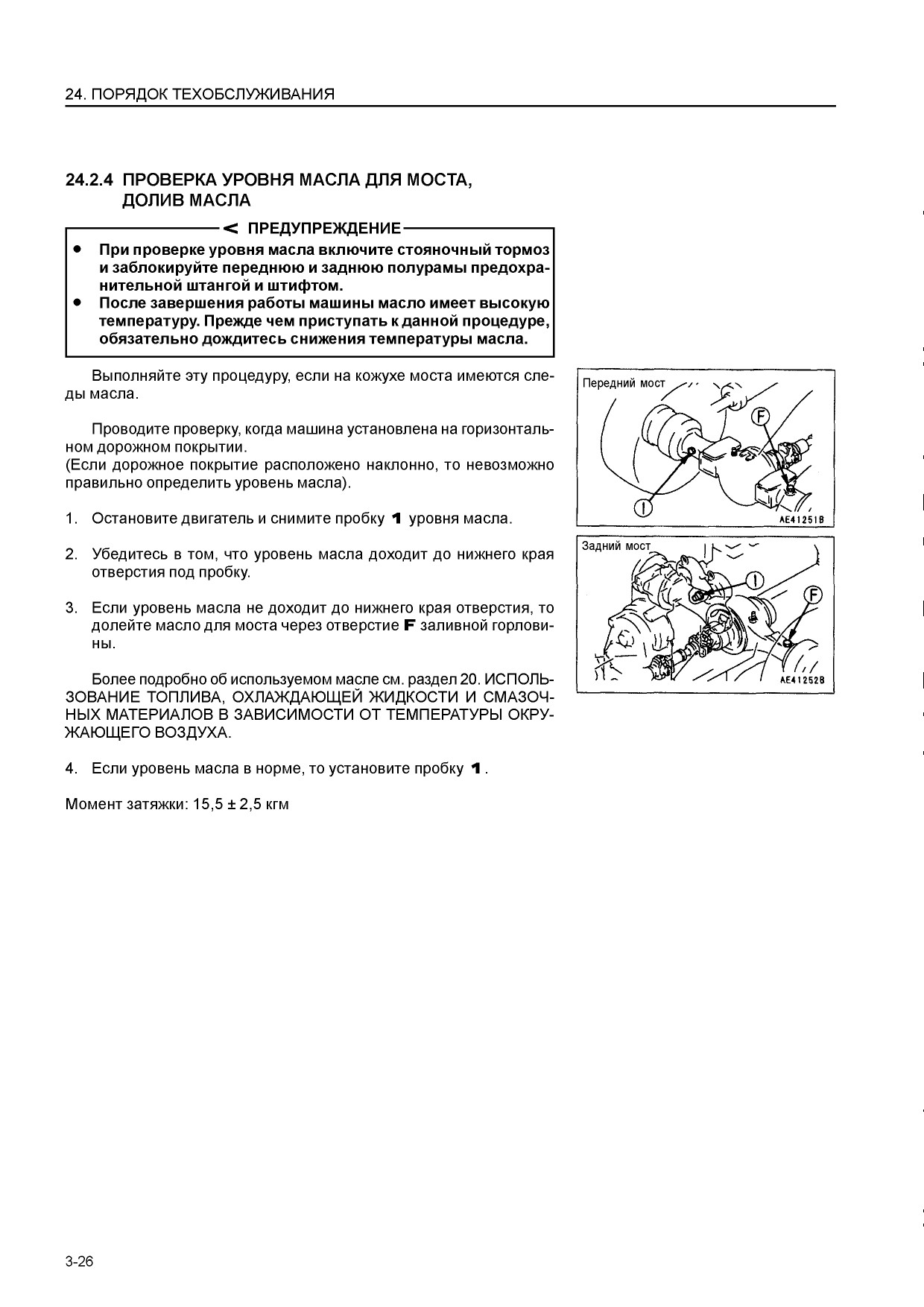

Проверка уровня масла для моста, долив масла 3-26

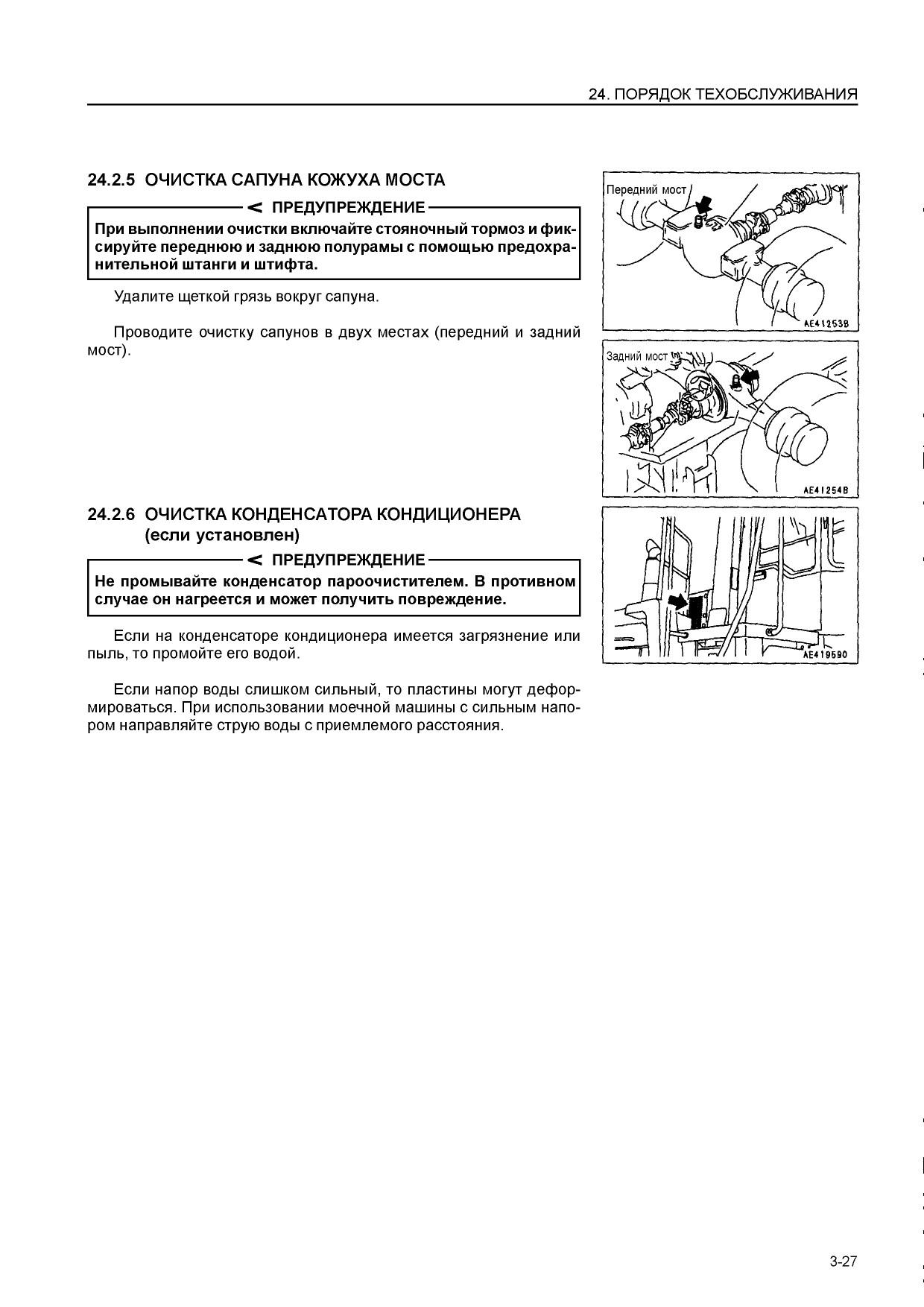

Очистка сапуна кожуха моста 3-27
Очистка конденсатора кондиционера (если установлен) 3-27

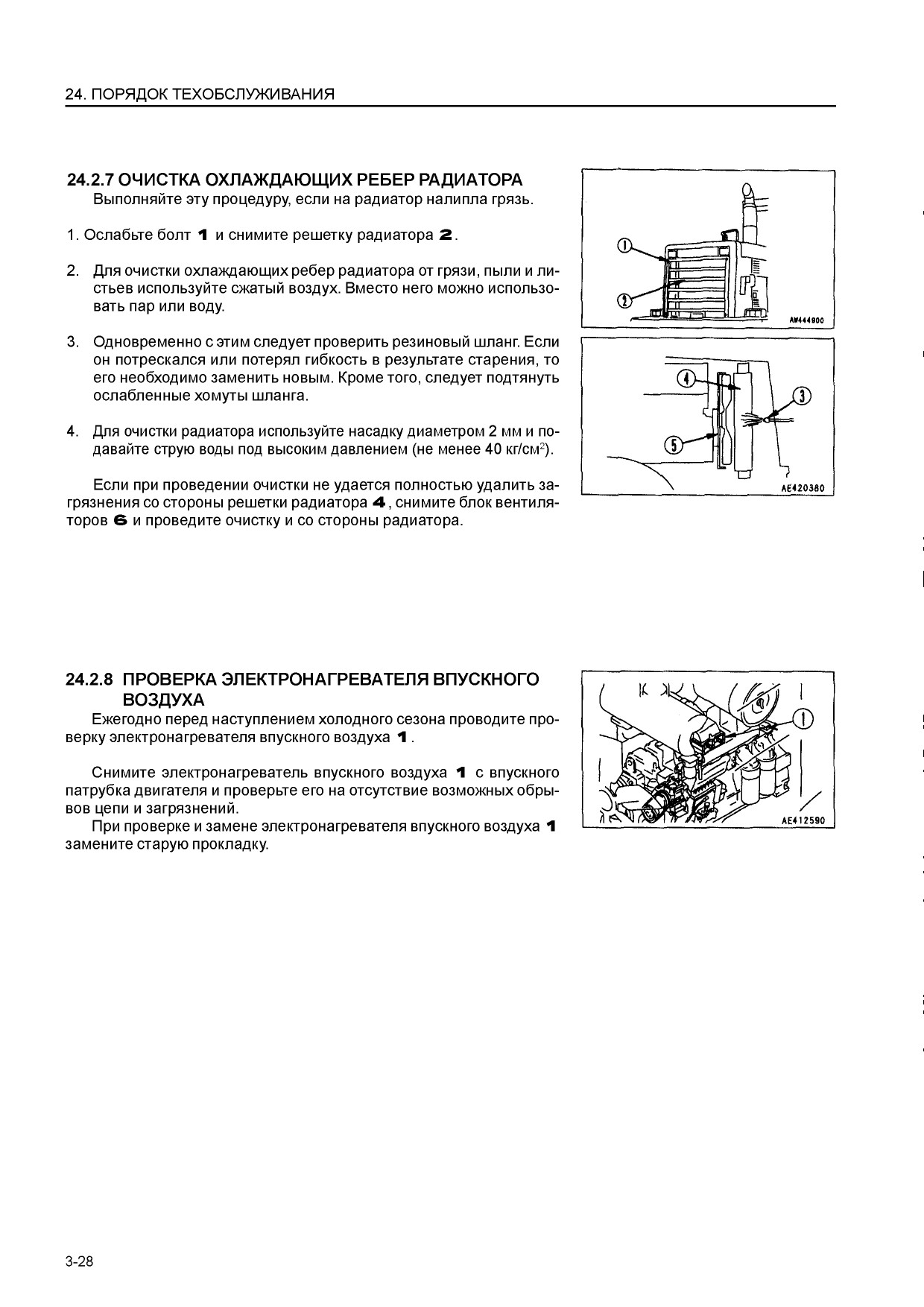

Очистка охлаждающих ребер радиатора 3-28
Проверка электронагревателя впускного воздуха 3-28

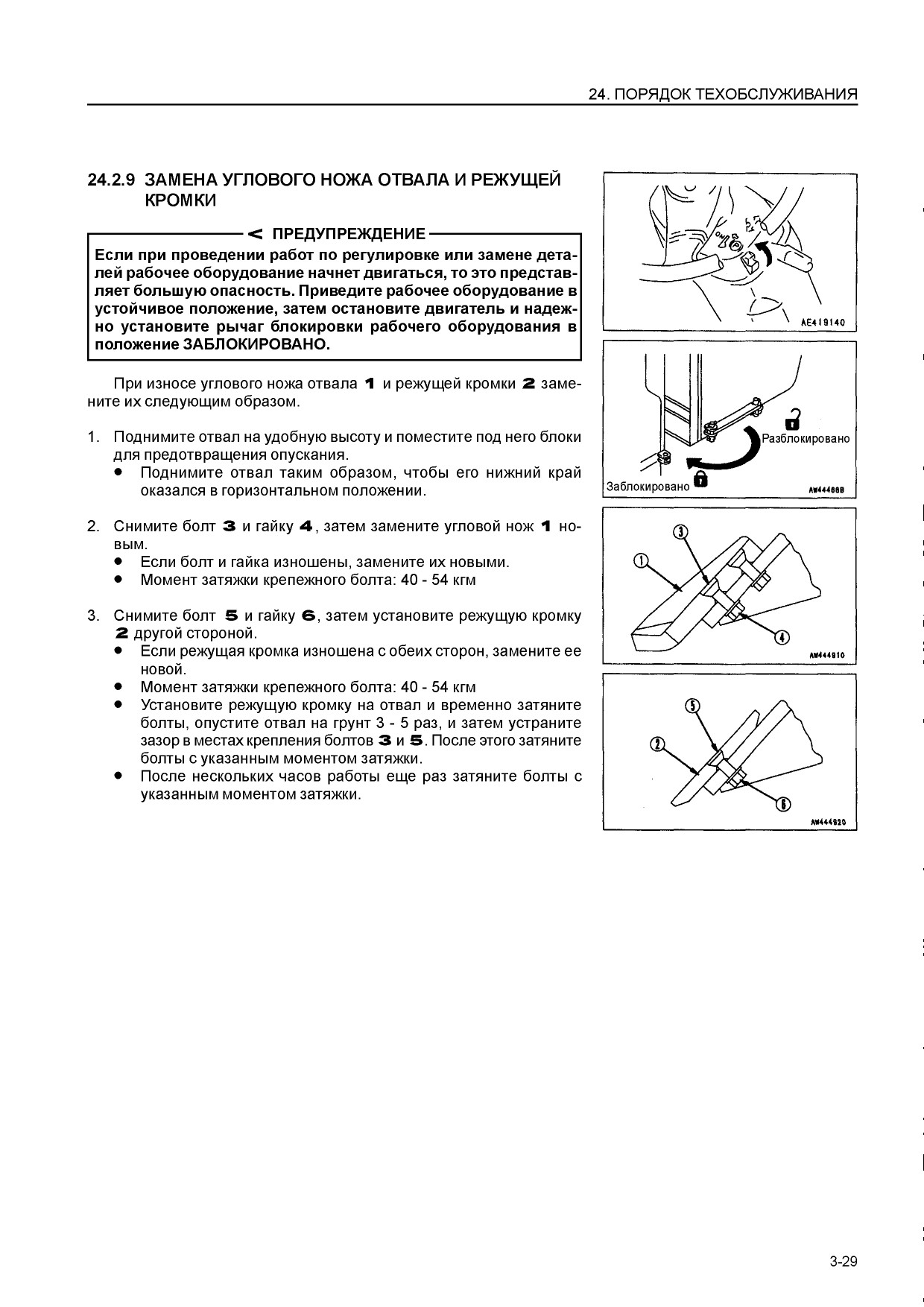

Замена углового ножа отвала и режущей кромки 3-29

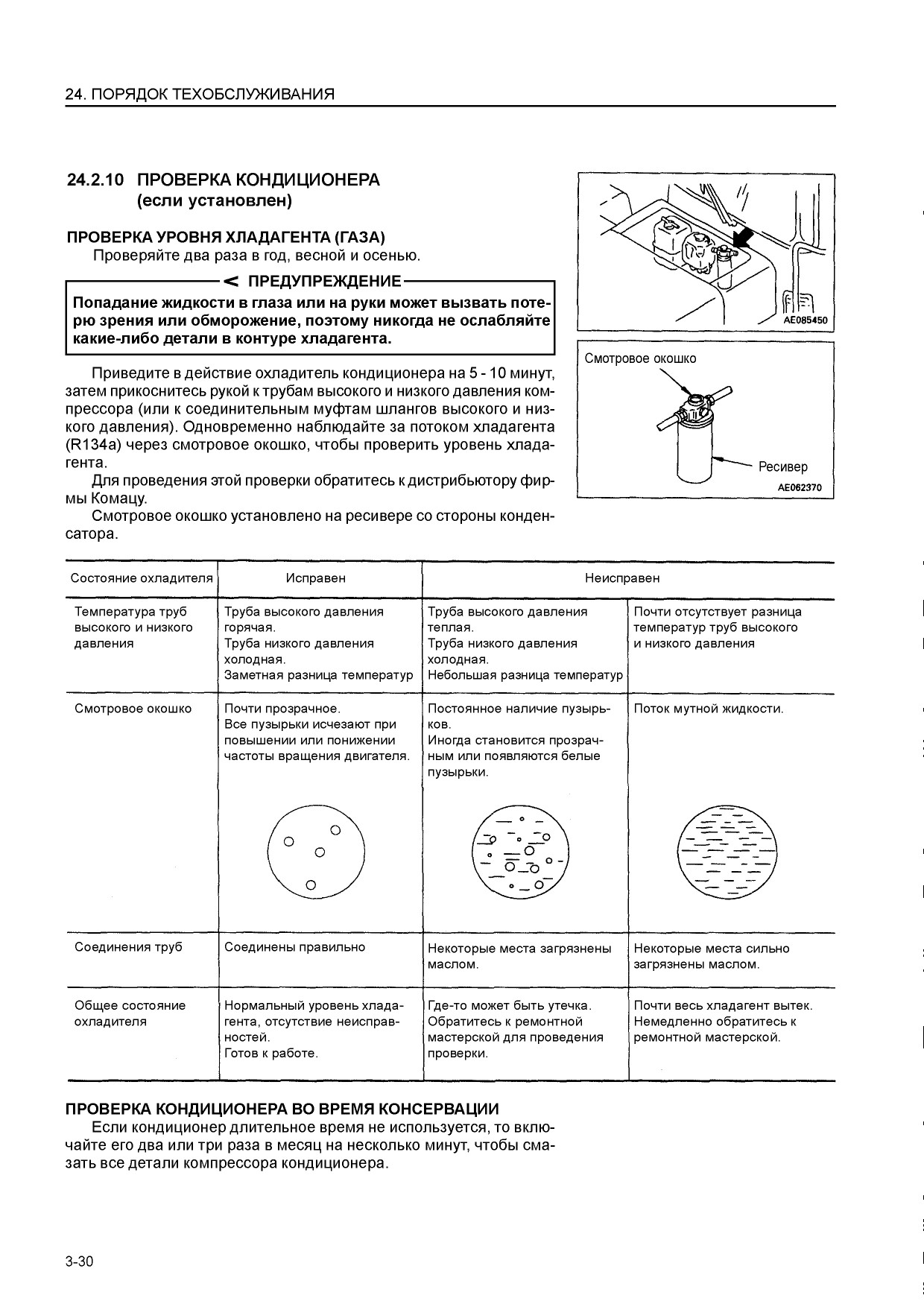

Проверка кондиционера (если установлен) 3-30

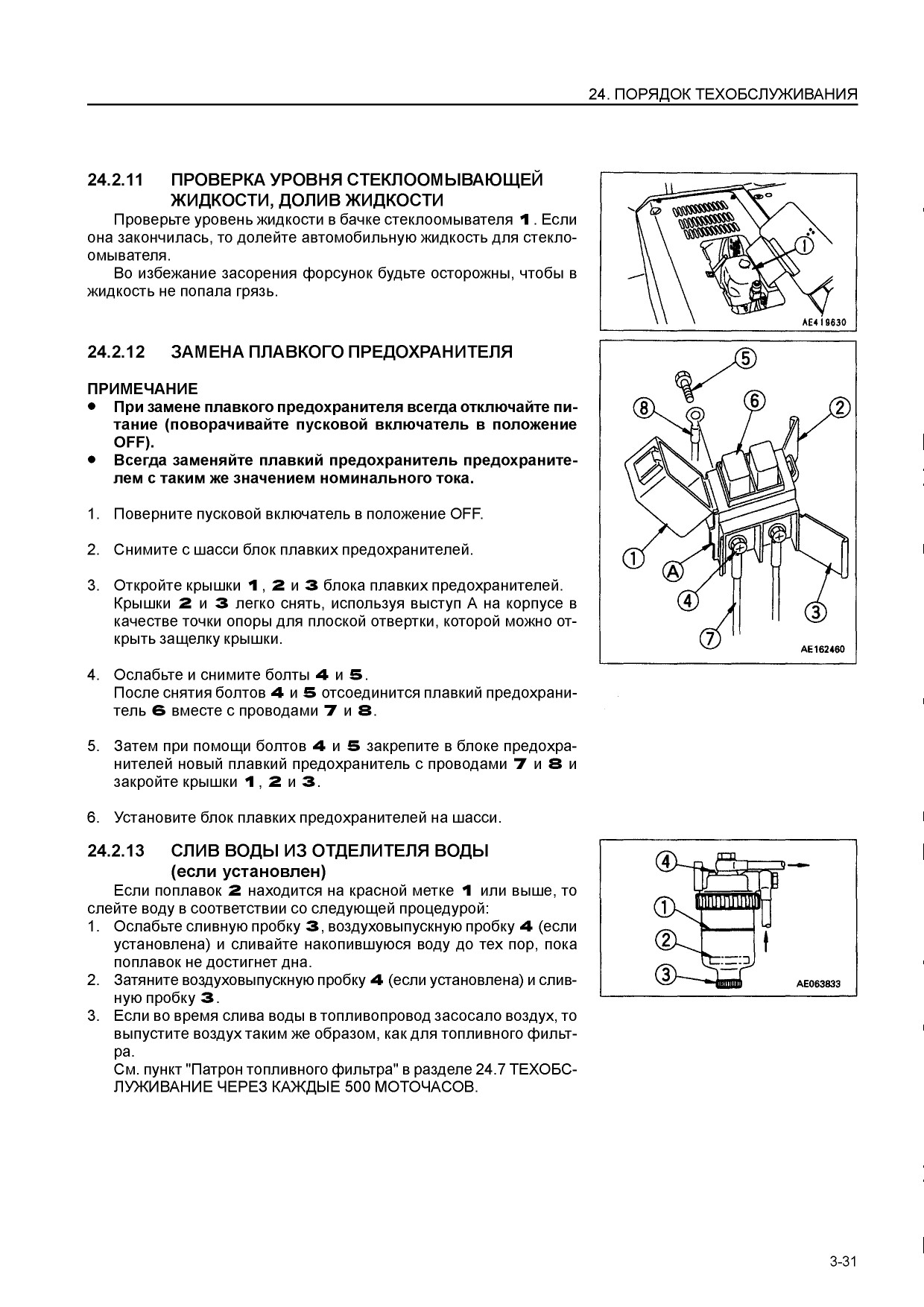

Проверка уровня стеклоомывающей жидкости, долив жидкости 3-31
Замена плавкого предохранителя постепенного действия 3-31
Слив воды из отделителя воды (если установлен) 3-31

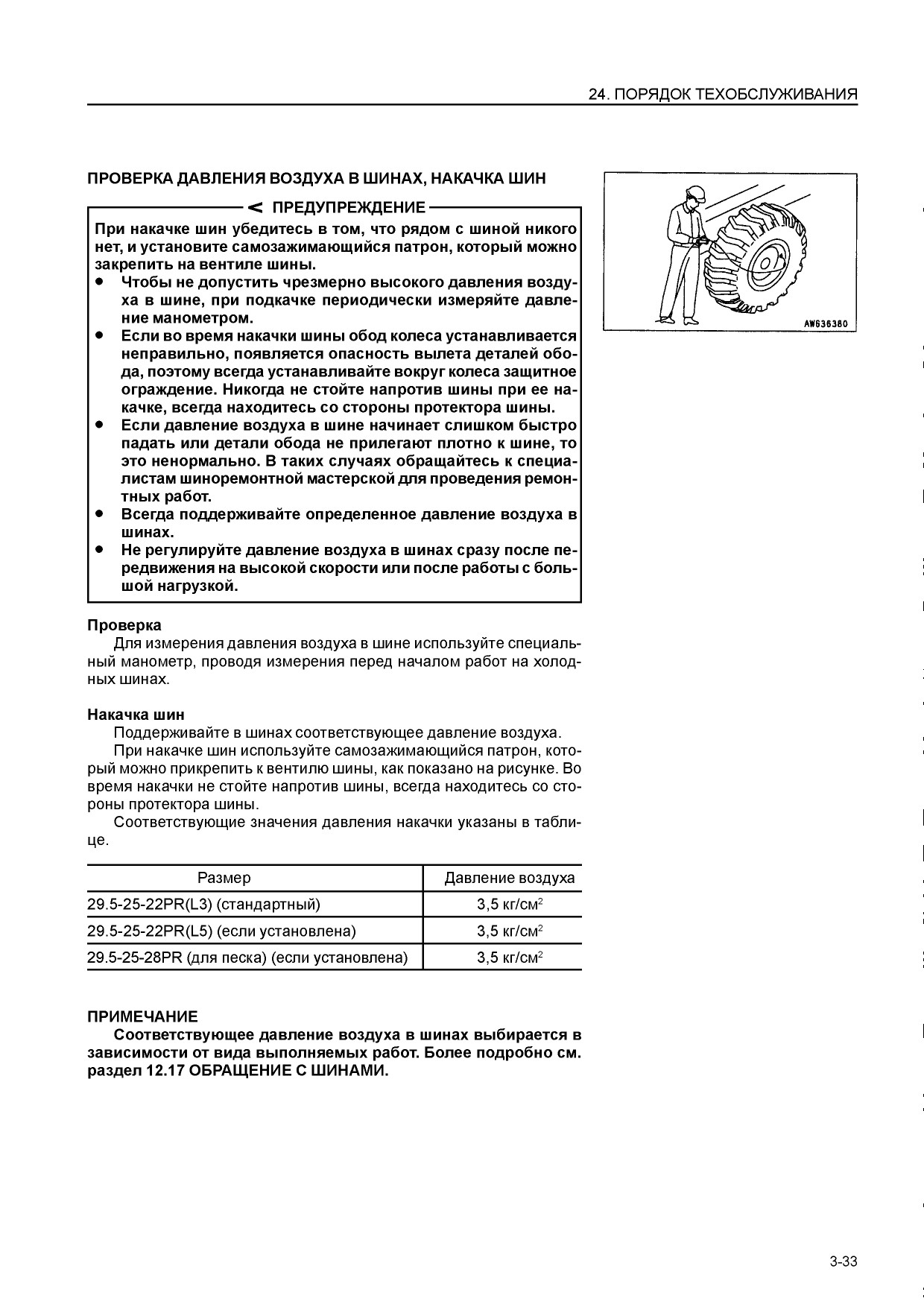

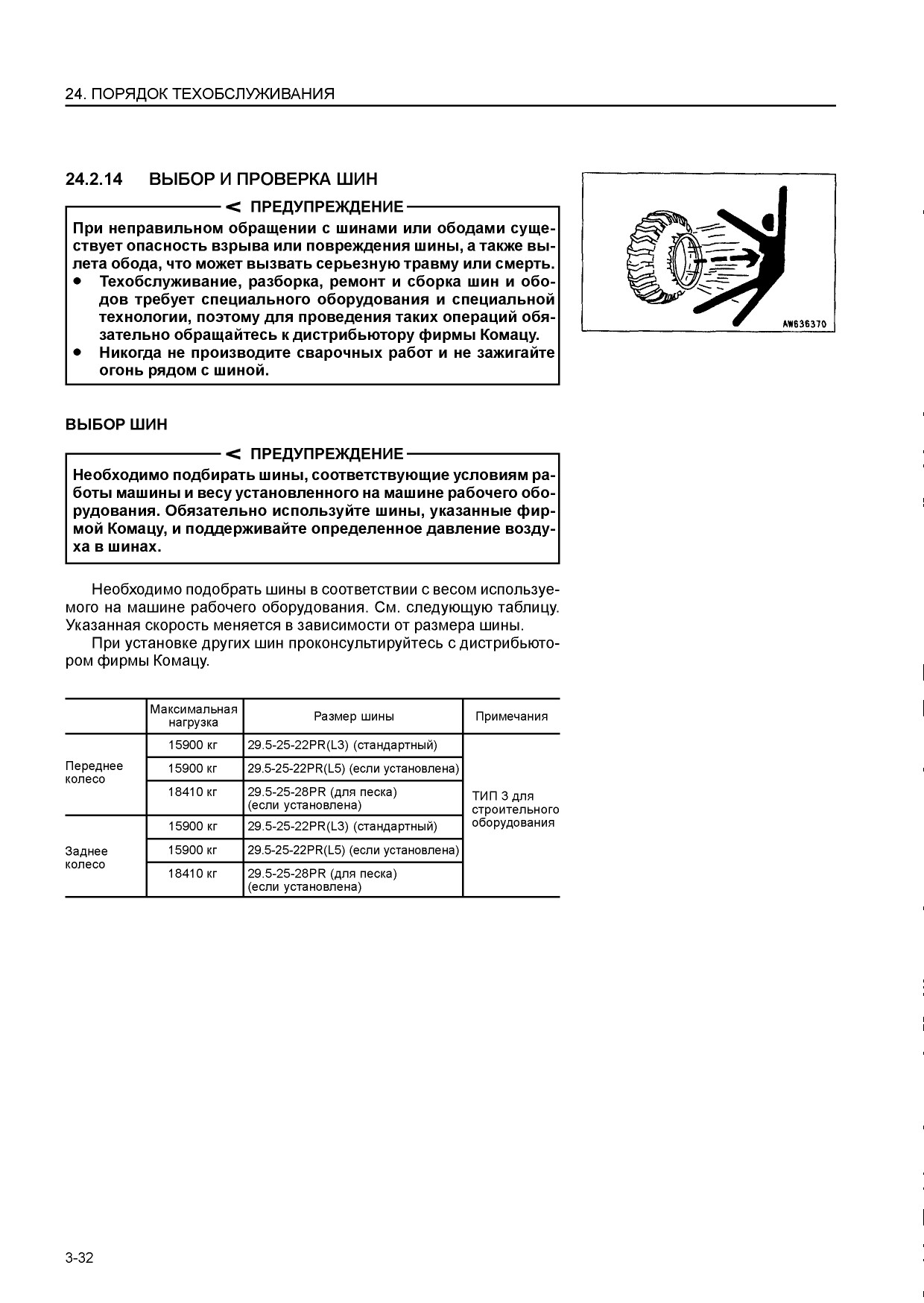

Выбор и проверка шин 3-32

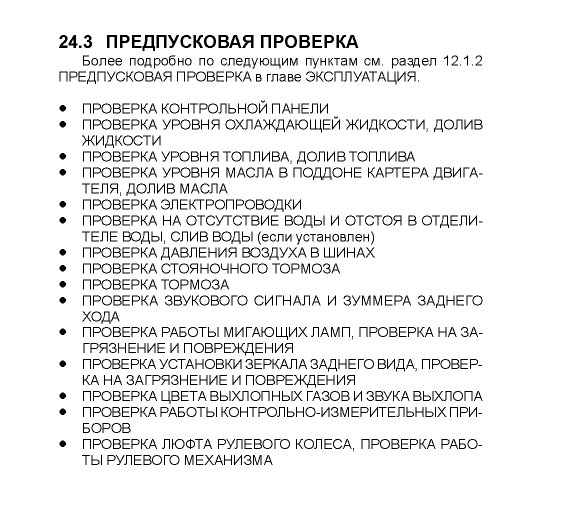

ПРЕДПУСКОВАЯ ПРОВЕРКА
См. раздел ПРЕДПУСКОВАЯ ПРОВЕРКА в главе ЭКШ1УАТАЦИЯ

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 50 МОТОЧАСОВ

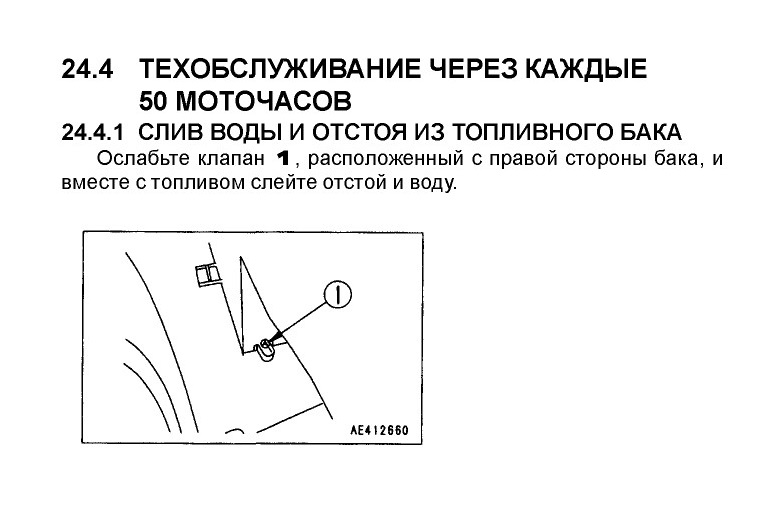

Слив воды и отстоя из топливного бака 3-35

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 100 МОТОЧАСОВ

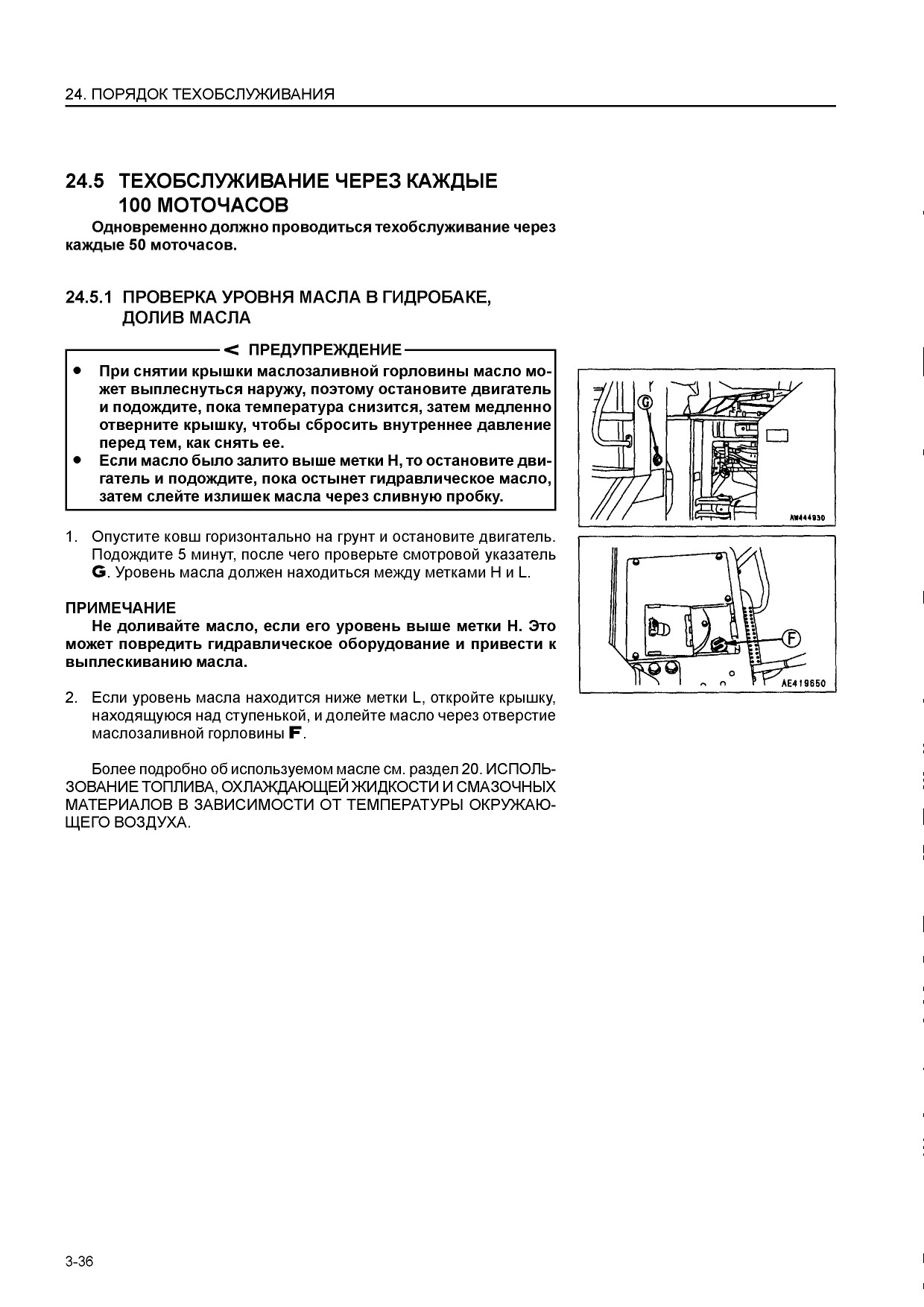

Проверка уровня масла в гидробаке, долив масла 3-36

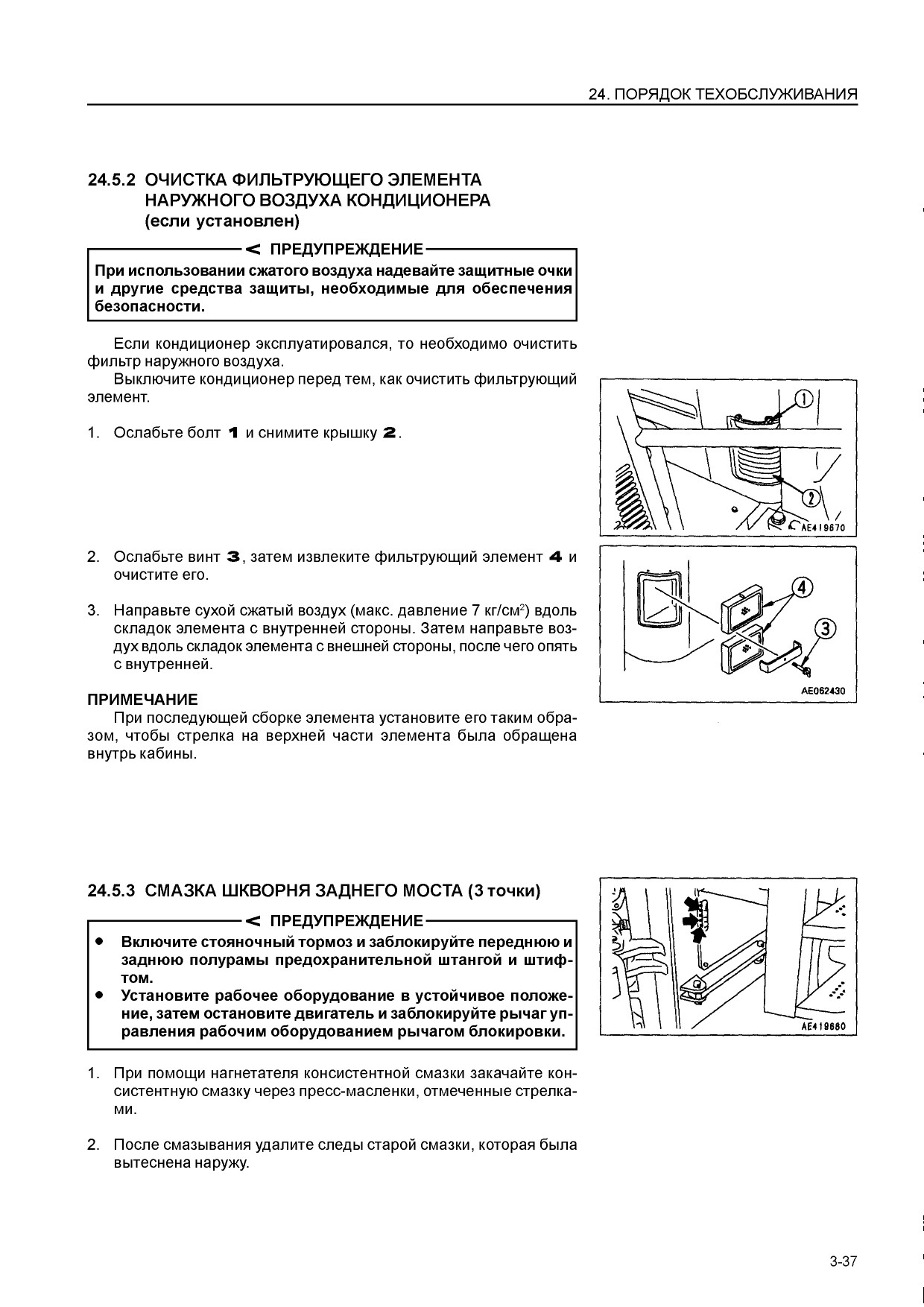

Очистка фильтрующего элемента наружного воздуха кондиционера (если установлен) 3-37
Смазка шкворня заднего моста (3 точки) 3-37

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 250 МОТОЧАСОВ

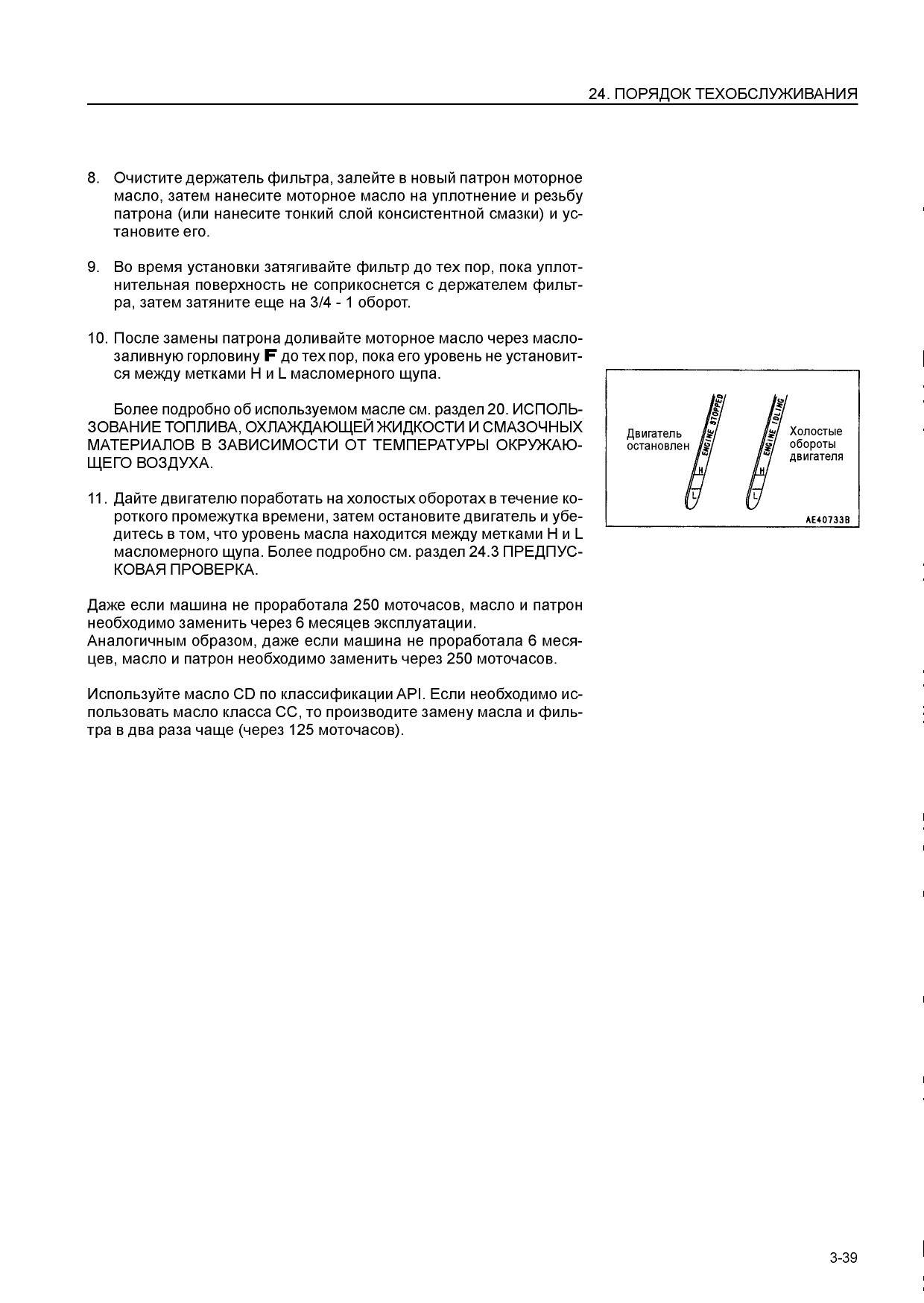

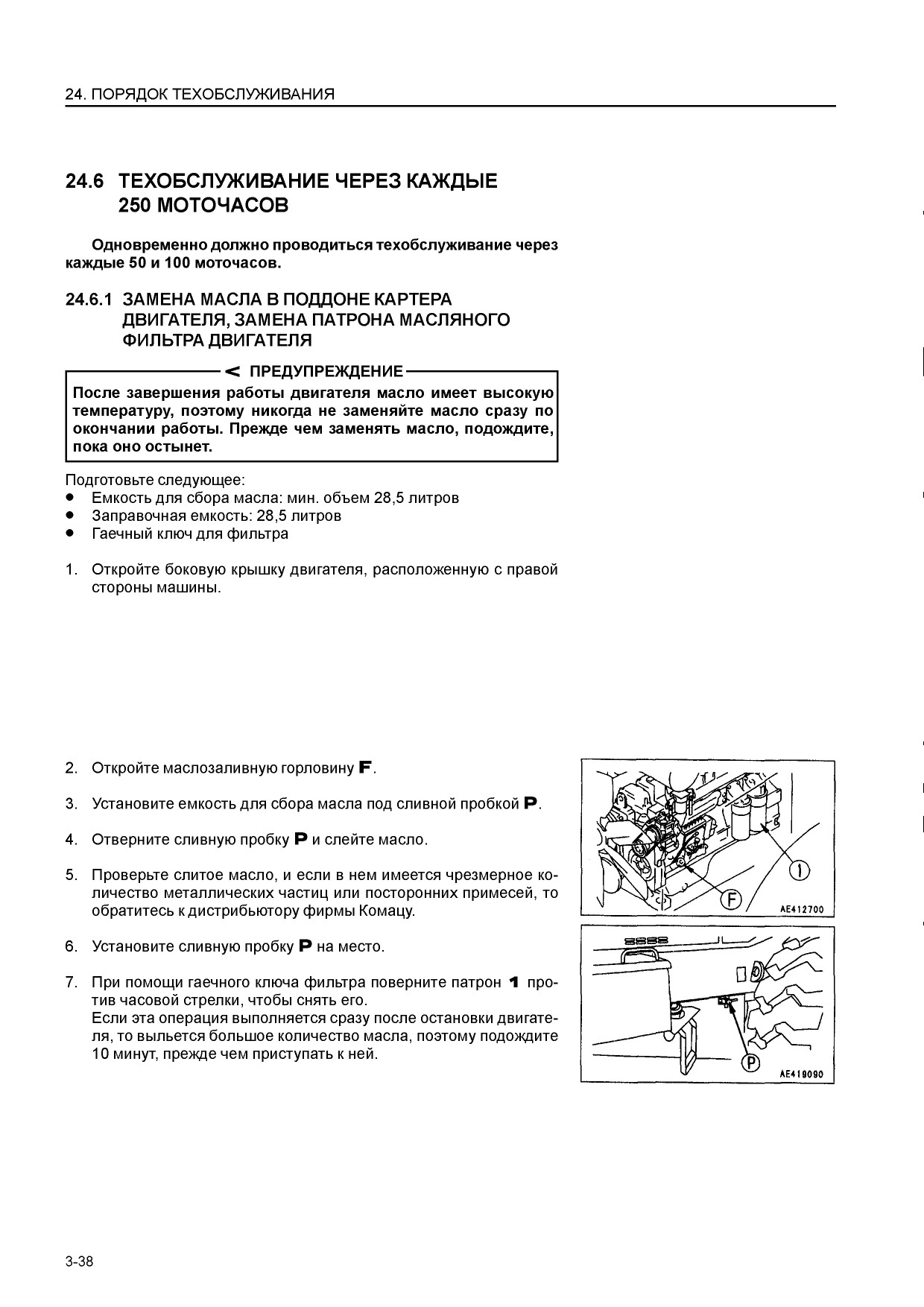

Замена масла в поддоне картера двигателя, замена патрона масляного фильтра двигателя 3-38

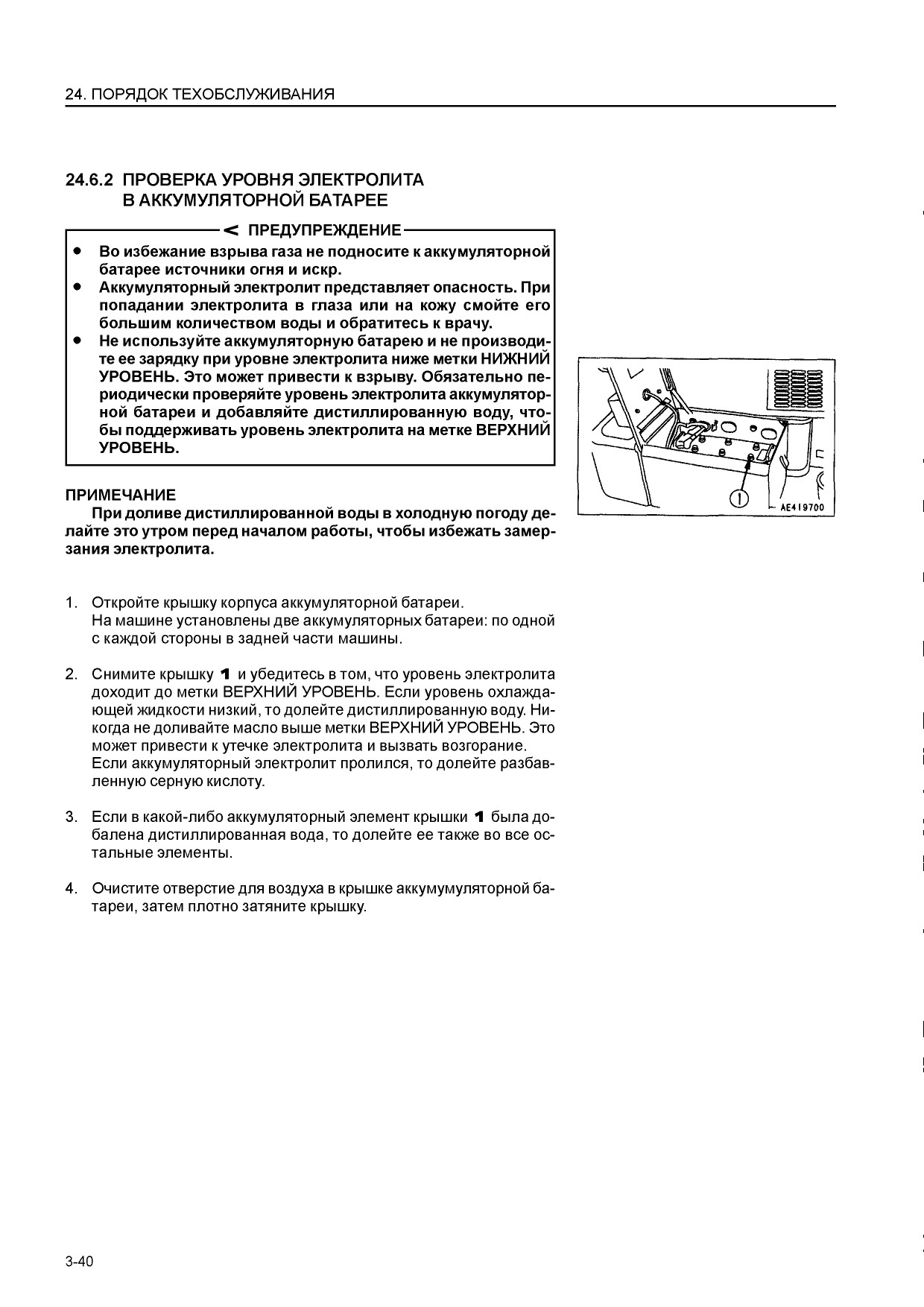

Проверка уровня электролита аккумуляторной батареи 3-40

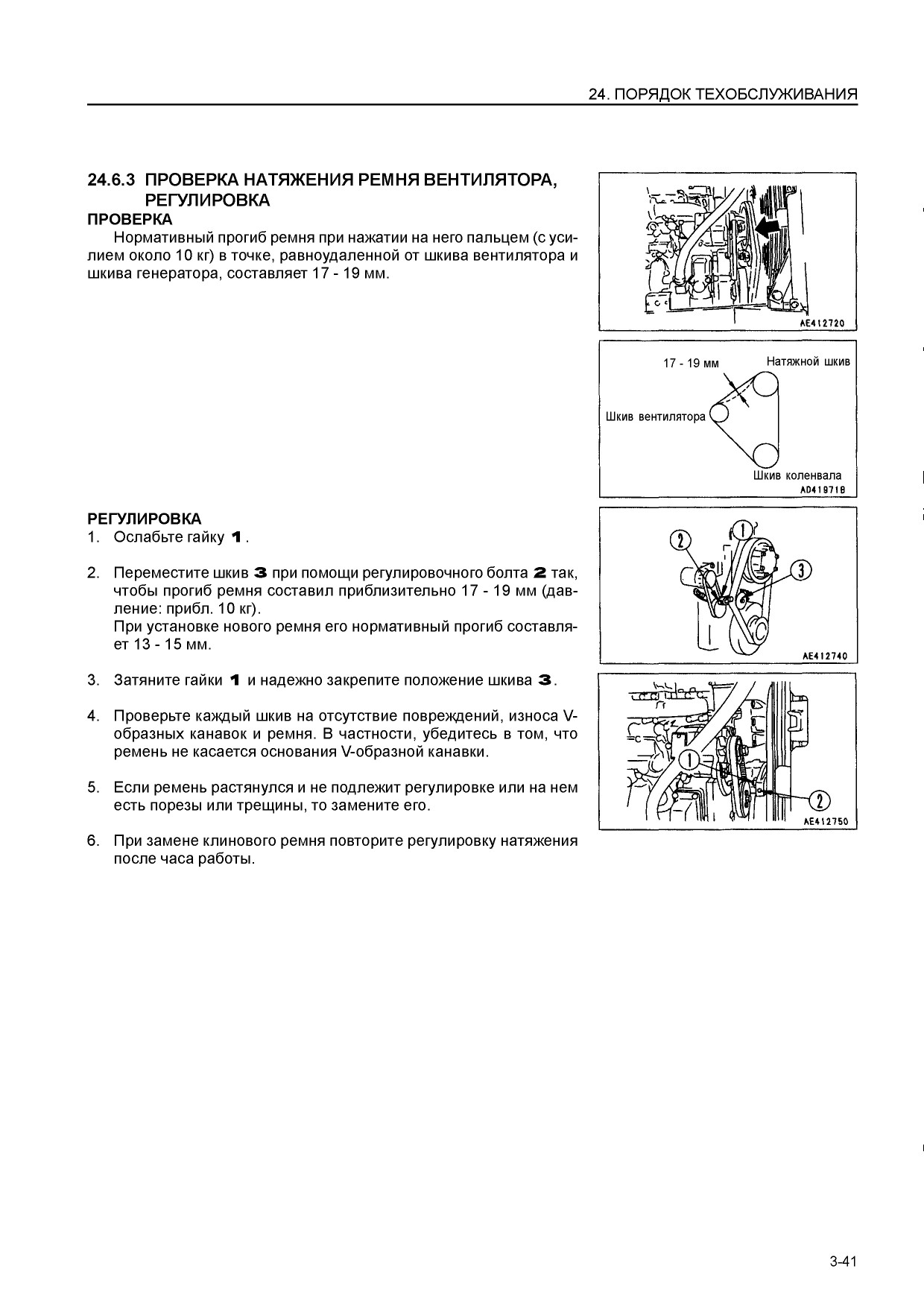

Проверка и регулировка натяжения ремня вентилятора 3-41

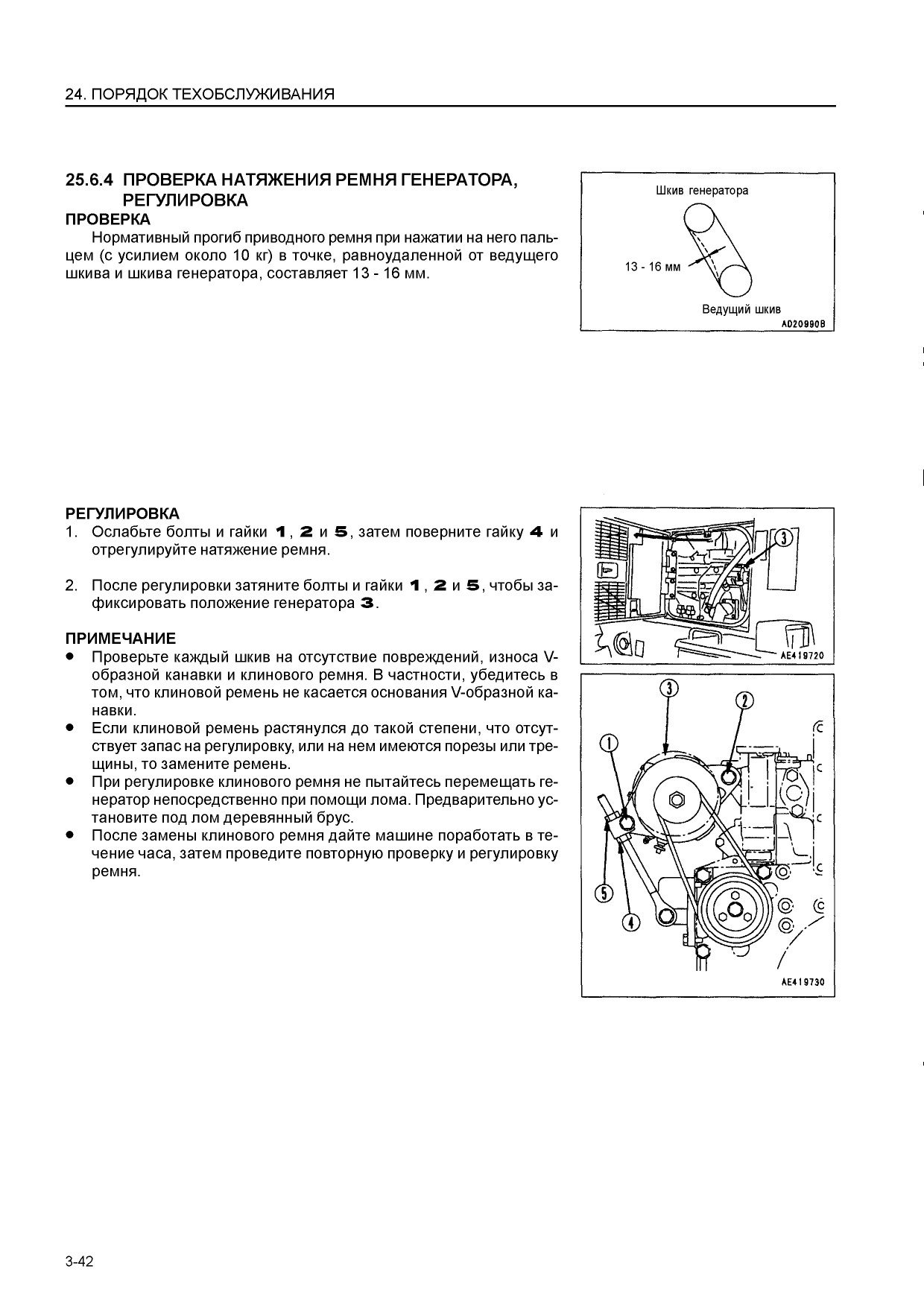

Проверка и регулировка натяжения ремня генератора 3-42

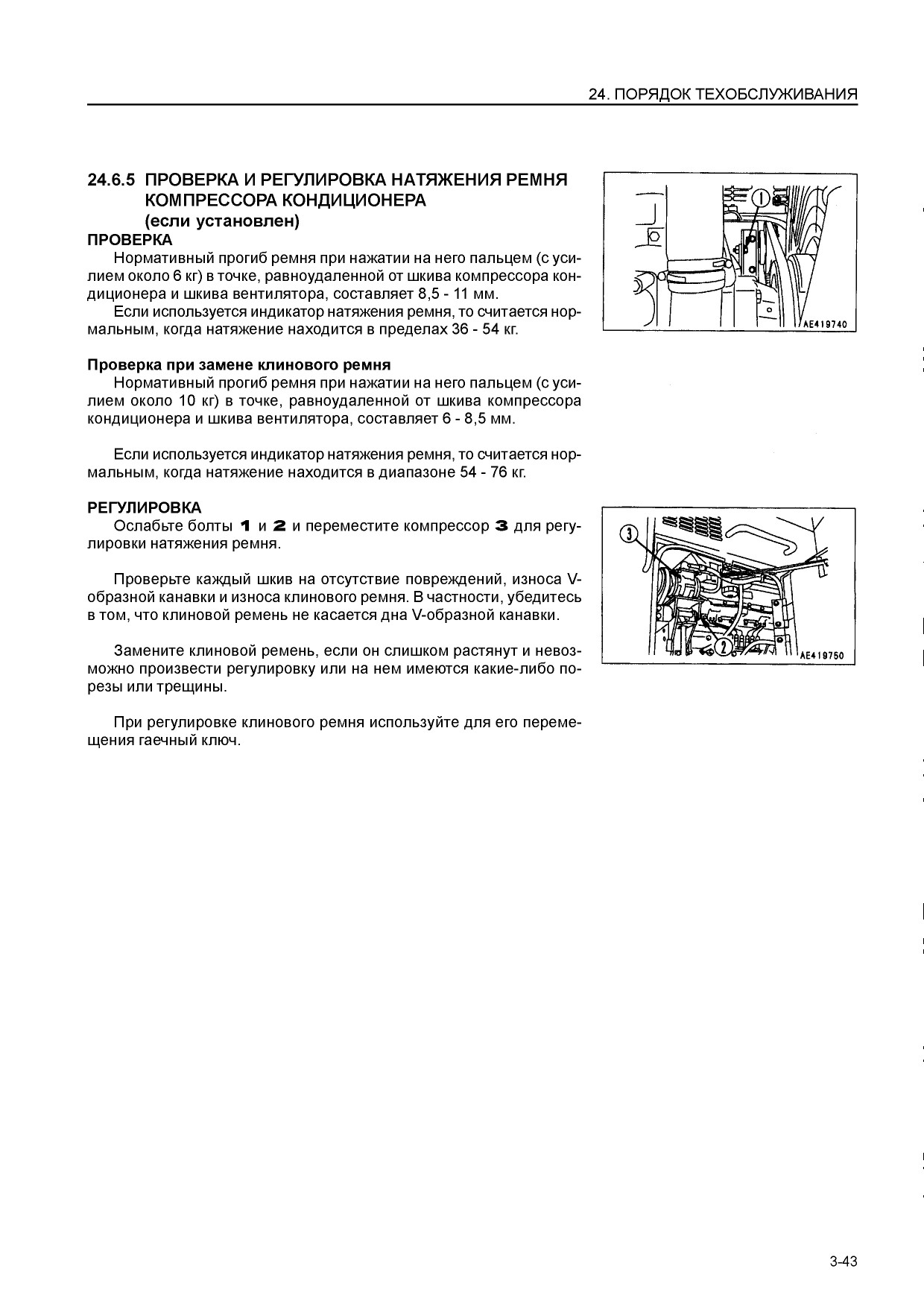

Проверка натяжения ремня компрессора кондиционера, регулировка (если установлен) 3-43

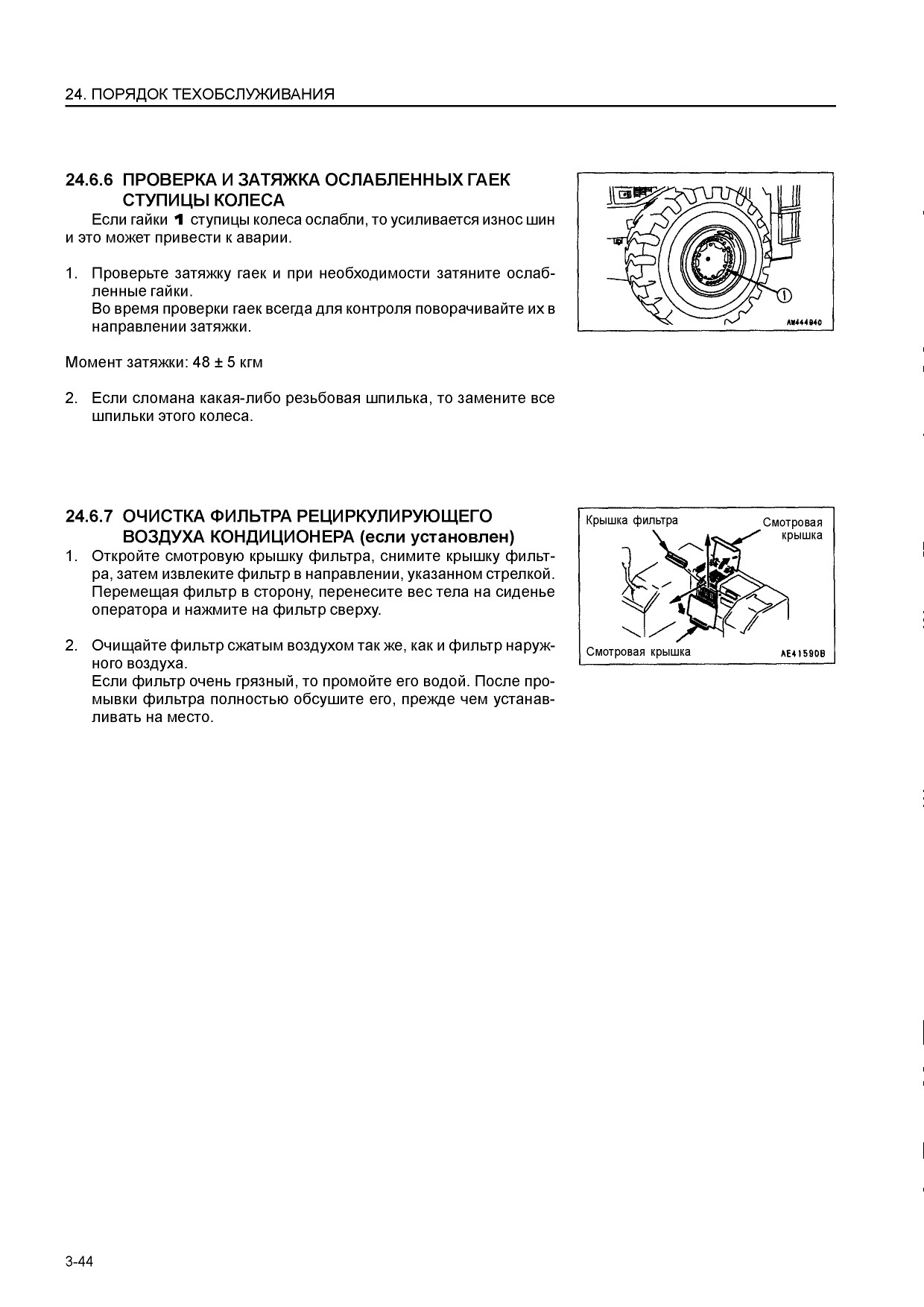

Проверка ослабленных гаек ступицы колеса, затяжка 3-44
Очистка фильтрующего элемента рециркулирующего воздуха кондиционера (если установлен) 3-44

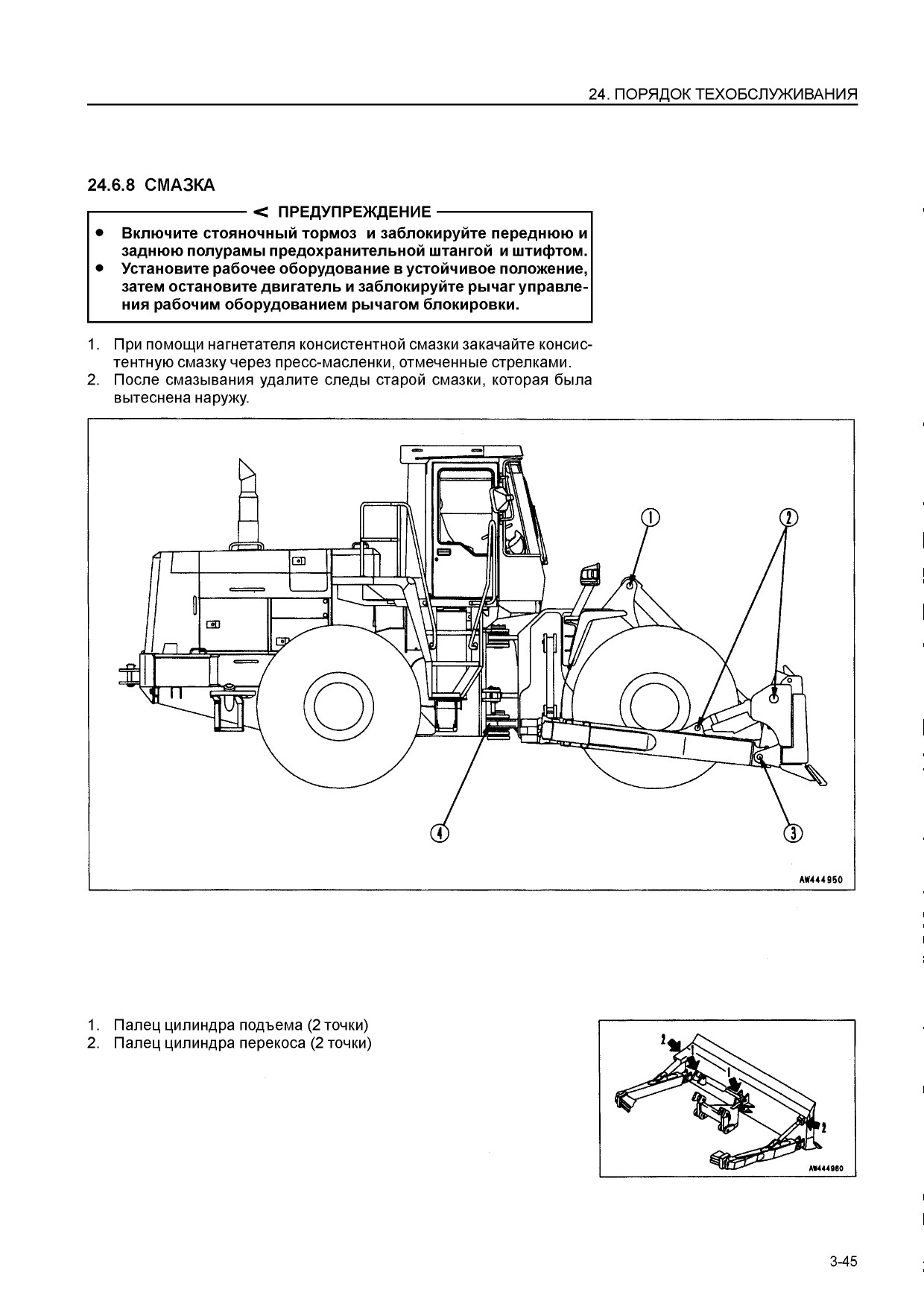

Смазка 3-45
• Палец цилиндра подъема (2 точки) 3-45
• Палец цилиндра перекоса (2 точки) 3-45

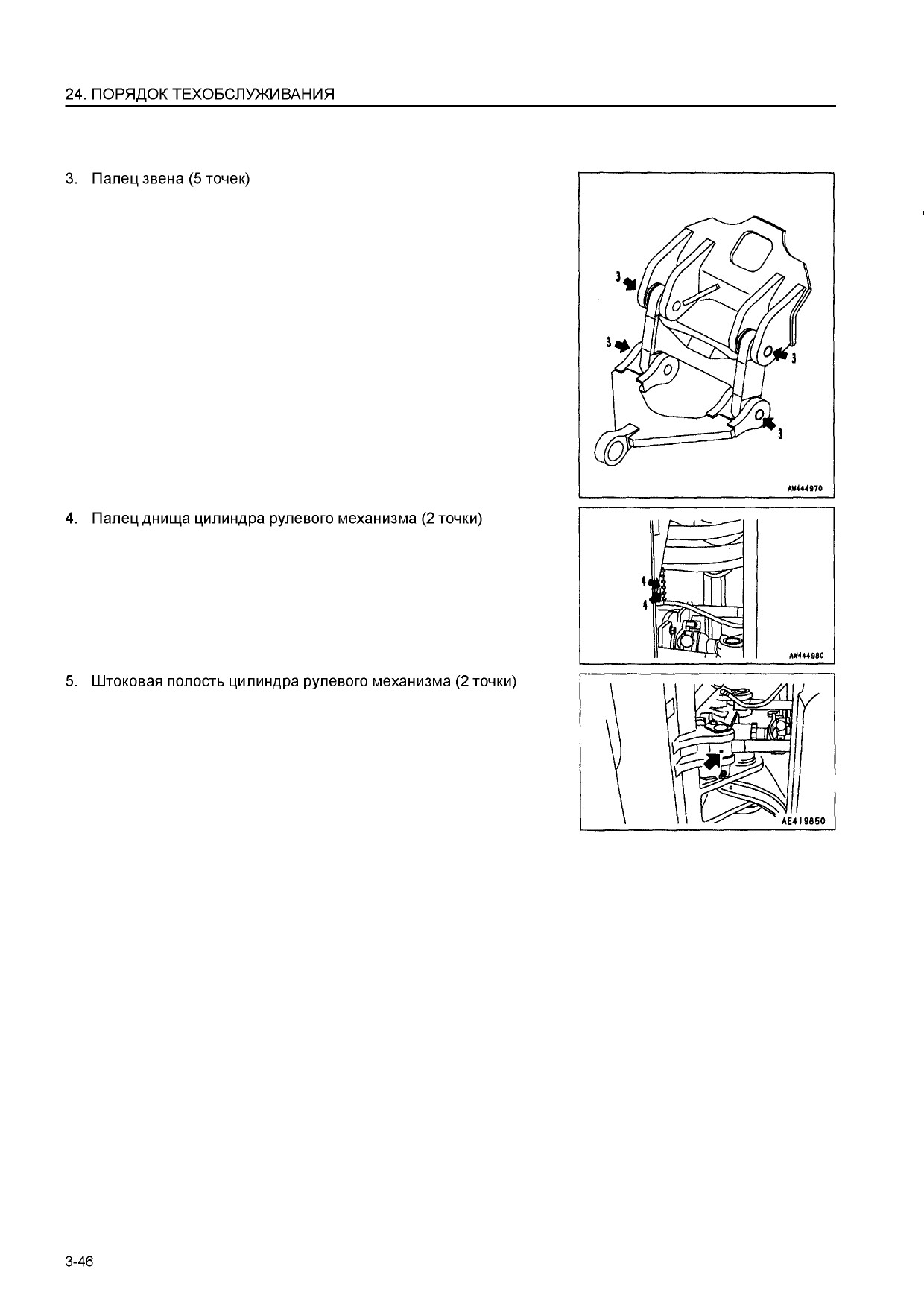

• Палец звена (5 точек) 3-46
• Палец днища цилиндра рулевого механизма (2 точки) 3-46
• Палец штока цилиндра рулевого механизма (2 точки) 3-46

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 500 МОТОЧАСОВ
Замена патрона топливного фильтра 3-47
Замена фильтрующего элемента масляного фильтра коробки передач 3-49
Смазка шлицевого соединения промежуточного ведущего вала (1 точка) 3-50

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 1000 МОТОЧАСОВ
Замена масла в картере коробки передач, очистка сетчатого фильтра 3-51
Очистка сапуна картера коробки передач 3-52
Смазка 3-53
• Рычажной механизм электромотора остановки двигателя (1 точка) 3-53
• Палец центрального шарнира (2 точки) 3-53
• Передний ведущий вал (3 точки) 3-53
• Промежуточная опора ведущего вала (1 точка) 3-53
• Задний ведущий вал (3точки) 3-54
• Промежуточный ведущий вал (2 точки) 3-54
• Верхний ведущий вал (2 точки) 3-54
• Демпфер (1 точка) 3-54
• Опорная цапфа коробки передач (1 точка) 3-54
Проверка затяжки деталей турбонагнетателя 3-55
Замена патрона предохранителя от коррозии 3-55

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 2000 МОТОЧАСОВ
Замена масла в гидробаке, замена фильтрующего элемента гидробака 3-56
Замена элемента сапуна гидробака 3-58
Замена масла для моста : 3-59
Замена элементов в фильтрах рециркулирующего, наружного воздуха кондиционера 3-60
Очистка сетчатого фильтра контура РРС 3-60
Очистка элемента сапуна двигателя 3-60
Проверка генератора, стартера 3-60
Проверка клапанного зазора двигателя, регулировка 3-61
Проверка износа тормозных дисков 3-61

: Периодичность в 2000 моточасов при смене масла для моста рассчитан на нормальный режим работы При частом использовании тормозной системы или при постороннем шуме, возникающем в тормозах, заменяйте масло через более короткие периоды времени.

ВЫПОЛНЯЕМАЯ ОПЕРАЦИЯ СТР.
Очистка и проверка турбонагнетателя 3-61
Проверка люфта ротора турбонагнетателя 3-61
Проверка гидроаккумулягора 3-61
Проверка давления газа в гидроаккумуляторе 3-61

ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 4000 МОТОЧАСОВ
Проверка водяного насоса 3-62
Проверка шкива вентилятора и натяжного шкива 3-62
Проверка демпфера крутильных колебаний 3-62

24.1 ПЕРВОНАЧАЛЬНОЕ ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ 250 МОТОЧАСОВ
Нижеуказанные виды техобслуживания выполняйте только через первые 250 моточасов.

• ЗАМЕНИТЕ ПАТРОН ТОПЛИВНОГО ФИЛЬТРА

• ЗАМЕНИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ТРАНСМИССИОННОГО МАСЛА

• ЗАМЕНИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ ГИДРОБАКА

• ПРОВЕРЬТЕ КЛАПАННЫЙ ЗАЗОР ДВИГАТЕЛЯ И ОТРЕГУЛИРУЙТЕ ЕГО

Более подробно о методе замены или техобслуживания см. раздел ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 500 МОТОЧАСОВ и КАЖДЫЕ 2000 МОТОЧАСОВ.

24.2 ПРИ НЕОБХОДИМОСТИ 24.2.1 ПРОВЕРКА, ОЧИСТКА И ЗАМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ВОЗДУХООЧИСТИТЕЛЯ
