ТРАНСПОРТИРОВКА

ЭКСПЛУАТАЦИЯ

ПОГРУЗКА В ТРЕЙЛЕР И ВЫГРУЗКА ИЗ НЕГО

< ПРЕДУПРЕЖДЕНИЕ

;

Во время погрузочно разгрузочных работ всегда

поворачивайте включатель системы автомати

ческого замедления оборотов двигателя в поло

жение OFF (выключено).

Если включатель системы автоматического за

медления оборотов двигателя оставлен в положе

нии ON, то машина может внезапно начать пере

движение.

;

При погрузке машины в трейлер и выгрузке из

него перемещайте машину на низкой скорости. Не

пользуйтесь при этом переключателем скорости

передвижения.

;

Во время погрузочно разгрузочных работ дайте

двигателю поработать в режиме низких холостых

оборотов, переключите его на низкие обороты и

медленно перемещайте машину.

;

Не производите погрузочно разгрузочные рабо

ты во время автоматического прогрева.

Если автоматический прогрев прерван во время

погрузки или выгрузки, то частота вращения дви

гателя может внезапно измениться.

;

Для погрузки или выгрузки машины используйте

твердую ровную площадку.

Соблюдайте безопасное расстояние от края до

роги.

;

Используйте погрузочные наклонные трапы дос

таточной ширины, длины, толщины и прочности,

устанавливая их под углом наклона не более 15°.

При использовании в этих целях отвала грунта

тщательно утрамбуйте его и примите меры для

предотвращения осыпания наклонной поверх

ности.

;

Перед троганием машины с места полностью уда

лите грязь и другие загрязнения с гусениц маши

ны, чтобы предотвратить ее скольжение на тра

пах.

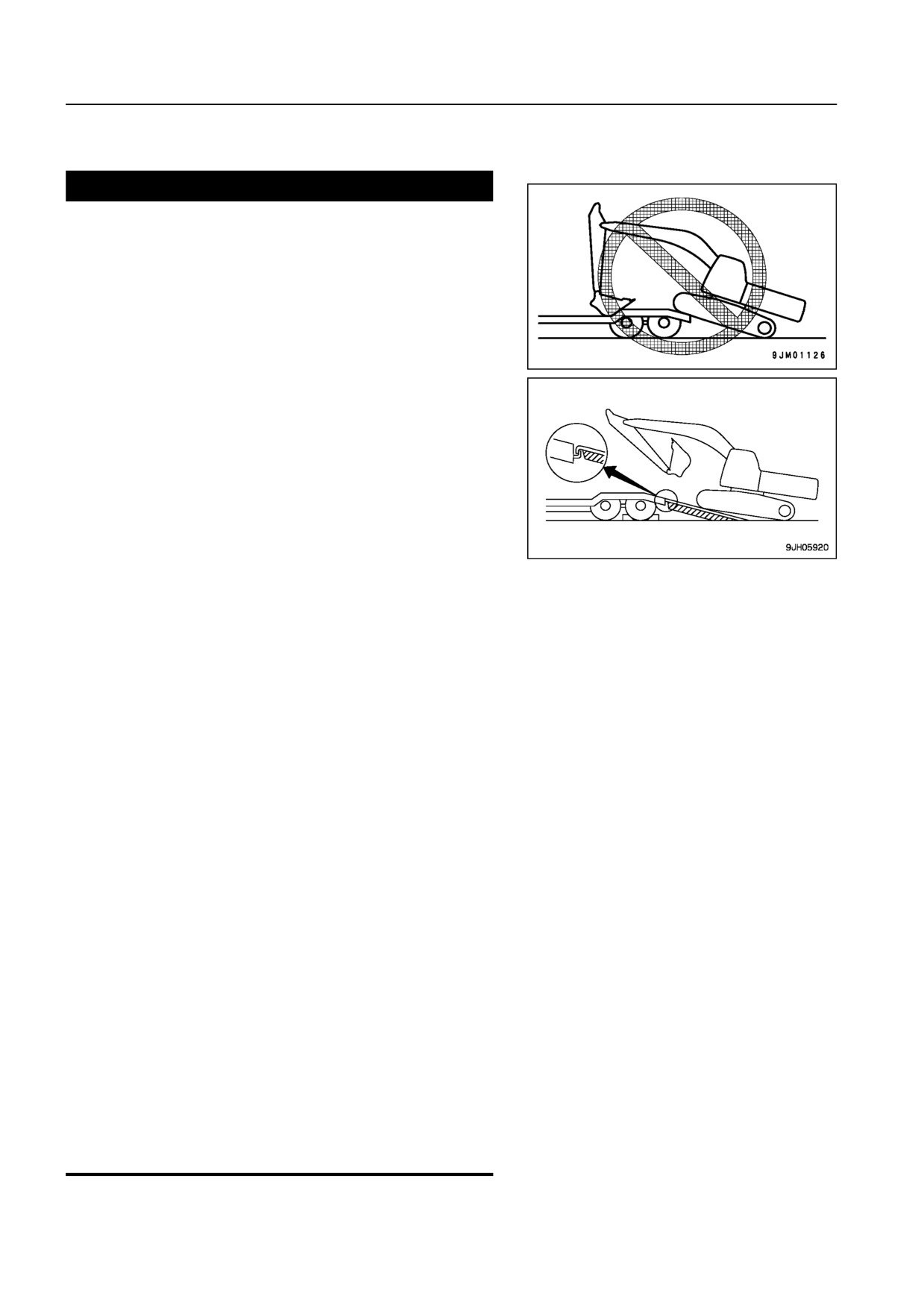

Убедитесь в отсутствии на поверхности трапа

воды, снега, консистентной смазки, масла и льда.

;

Не меняйте направление передвижения на трапе.

Это опасно, так как машина может опрокинуться.

При необходимости скатитесь с трапа, скоррек

тируйте направление передвижения, затем сно

ва заезжайте на трап.

;

Не используйте рабочее оборудование для погру

зочно разгрузочных работ. Это опасно.

;

На трапе не вводите в работу никакие рычаги, кро

ме рычага управления передвижением.

;

Центр тяжести машины резко изменяется в мес

те соединения трапов с транспортером или трей

лером, и при этом существует опасность потери

машиной равновесия. Это место проезжайте мед

ленно.

;

При выполнении поворота платформы на трейле

ре последний теряет устойчивость, поэтому сле

дует сложить рабочее оборудование и поворачи

вать платформу медленно.

При погрузке или выгрузке всегда используйте трапы или платформу и производите работы следую)

щим образом.

3 110

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

Погрузка

1. Производите погрузку)выгрузку машины только на

твердой ровной горизонтальной площадке. Соблю)

дайте безопасную дистанцию от края дороги.

2. Включите тормоза трейлера, затем подложите блоки

(1) под колеса, чтобы обеспечить неподвижность трей)

лера.

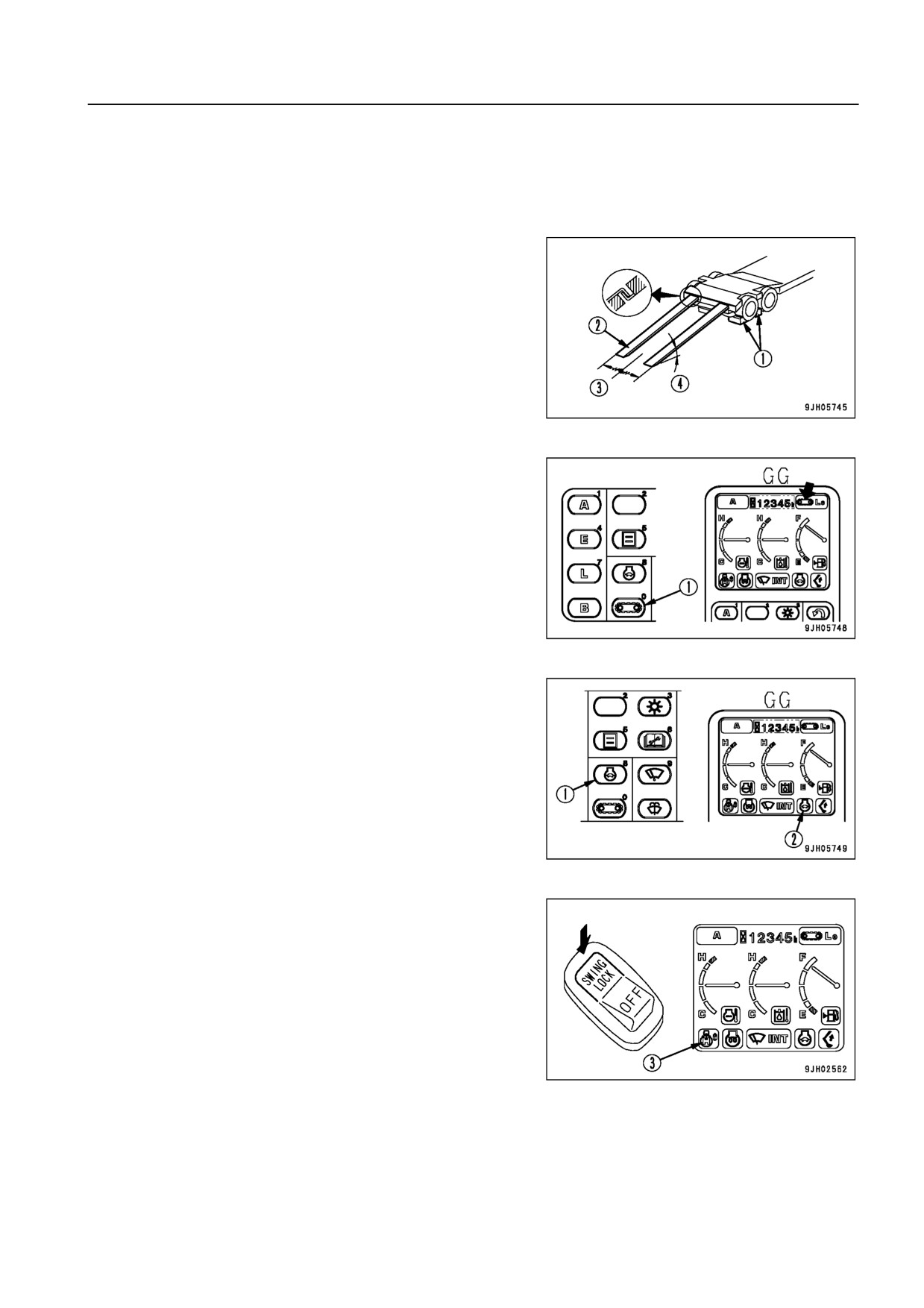

; Установите левый и правый погрузочные трапы (2)

параллельно один другому и разведите трапы на

одинаковое расстояние от осевой линии (3) трей)

лера. Установите угол наклона (4) трапов не более

15°. Если трапы сильно прогибаются под тяжестью

машины, установите под трапы блоки во избежа)

ние прогиба.

3. Установите переключатель скорости передвижения в

положение Lo (низкая скорость).

; Чтобы переключить скорость передвижения, на)

жмите на переключатель (1). Скорость передвиже)

ния отображается на контрольной панели как Lo,

Mi или Hi (низкая, средняя или высокая, соответ)

ственно).

4. Поверните включатель (1) системы автоматического

замедления оборотов двигателя в положение OFF и

задействуйте регулятор подачи топлива, чтобы уста)

новить режим низких холостых оборотов двигателя.

; При каждом нажатии включателя (1) системы ав)

томатического замедления он переключается в

следующем порядке: OFF → ON → OFF.

; При повороте включателя (1) системы автомати)

ческого замедления в положение OFF гаснет кон)

трольная лампа (2).

5. Поверните включатель блокировки поворота платфор)

мы в положение ON, чтобы включить блокировку.

; При повороте включателя блокировки поворота

платформы в положение ON загорается конт)

рольная лампа (3).

3 111

ТРАНСПОРТИРОВКА

ЭКСПЛУАТАЦИЯ

6. Если на машине установлено рабочее оборудование,

разместите его спереди и при погрузке двигайтесь

вперед; если рабочее оборудование не установлено,

то при погрузке передвигайтесь задним ходом.

Следуйте указаниям и сигналам ответственного за

проведение работ, особенно при передвижении зад)

ним ходом.

7.

До подъема на трапы убедитесь в том, что машина рас)

положена на одной линии с погрузочными трапами, а

продольная ось машины совпадает с осевой линией

трейлера.

Направьте машину строго на наклонные погрузочные

трапы и медленно начните движение.

Опустите рабочее оборудование как можно ниже, но

так, чтобы оно ни за что не задевало.

На наклонном трапе работайте только рычагом управ)

ления передвижением. Не задействуйте никаких дру)

гих рычагов.

8.

Когда машина проезжает над задними колесами трей)

лера, она становится неустойчивой, поэтому передви)

гайтесь медленно и осторожно (никогда не приводи)

те в действие рулевое управление).

9.

Когда машина проходит задние колеса трейлера, она

наклоняется вперед, поэтому будьте осторожны, что)

бы не допустить удара рабочего оборудования о кор)

пус трейлера. Переместив машину до требуемого ме)

ста, остановите ее.

10. Переведите выключатель блокировки поворота плат)

формы в положение OFF, освобождая платформы, и

медленно поверните ее на 180°.

11. Остановите машину на трейлере в требуемом поло)

жении.

12. Переведите выключатель блокировки поворота плат)

формы в положение ON.

; При установке выключателя блокировки поворота

платформы в положение ON загорается индикатор

(3).

3 112

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

Закрепление машины на трейлере

ПРИМЕЧАНИЕ

; Сложите антенну и уберите наружные зеркала, чтобы они не выступали за края машины.

; Для предотвращения повреждения цилиндра ковша во время транспортировки установите

деревянный блок под один конец цилиндра так, чтобы он не касался пола.

Производите погрузку машины на трейлер следующим

образом:

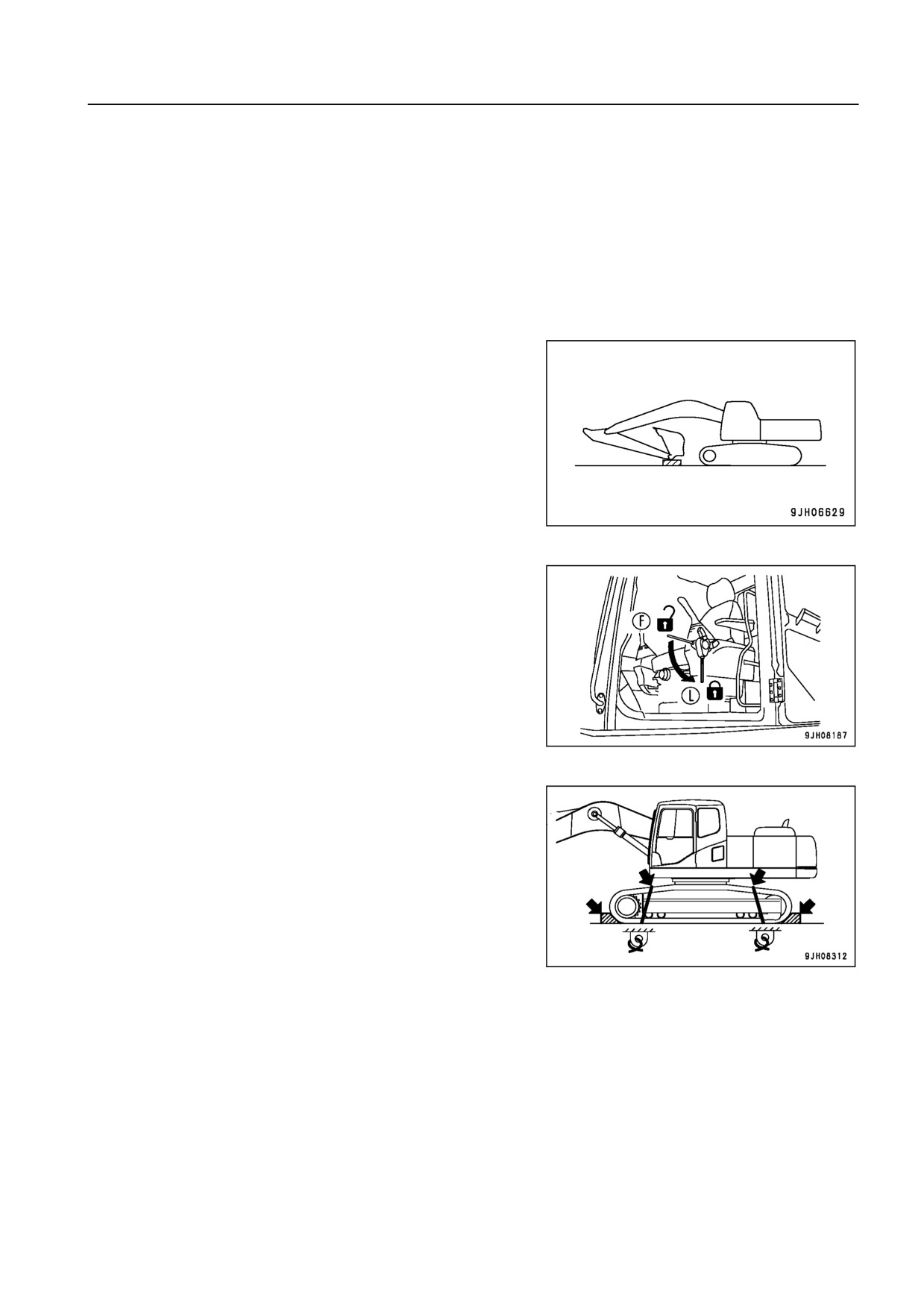

1. Выдвиньте цилиндры ковша и рукояти до конца хода,

затем медленно опустите стрелу.

2. Надежно установите рычаг блокировки в положение

ЗАБЛОКИРОВАНО (L).

3. Остановите двигатель, затем выньте ключ из пусково)

го включателя.

4. Надежно закройте окно, потолочное окно, ветровое

стекло, дверь у сиденья оператора, боковую крышку,

капот двигателя, крышку отсека аккумуляторной ба)

тареи.

5. Установите блоки под оба конца гусениц, чтобы пре)

дотвратить передвижение машины во время транс)

портировки, и закрепите машину цепями или сталь)

ным тросом соответствующей прочности.

Обратите особое внимание на надежность закрепле)

ния машины, чтобы исключить ее соскальзывание в

сторону.

3 113

ТРАНСПОРТИРОВКА

ЭКСПЛУАТАЦИЯ

Зеркала заднего вида

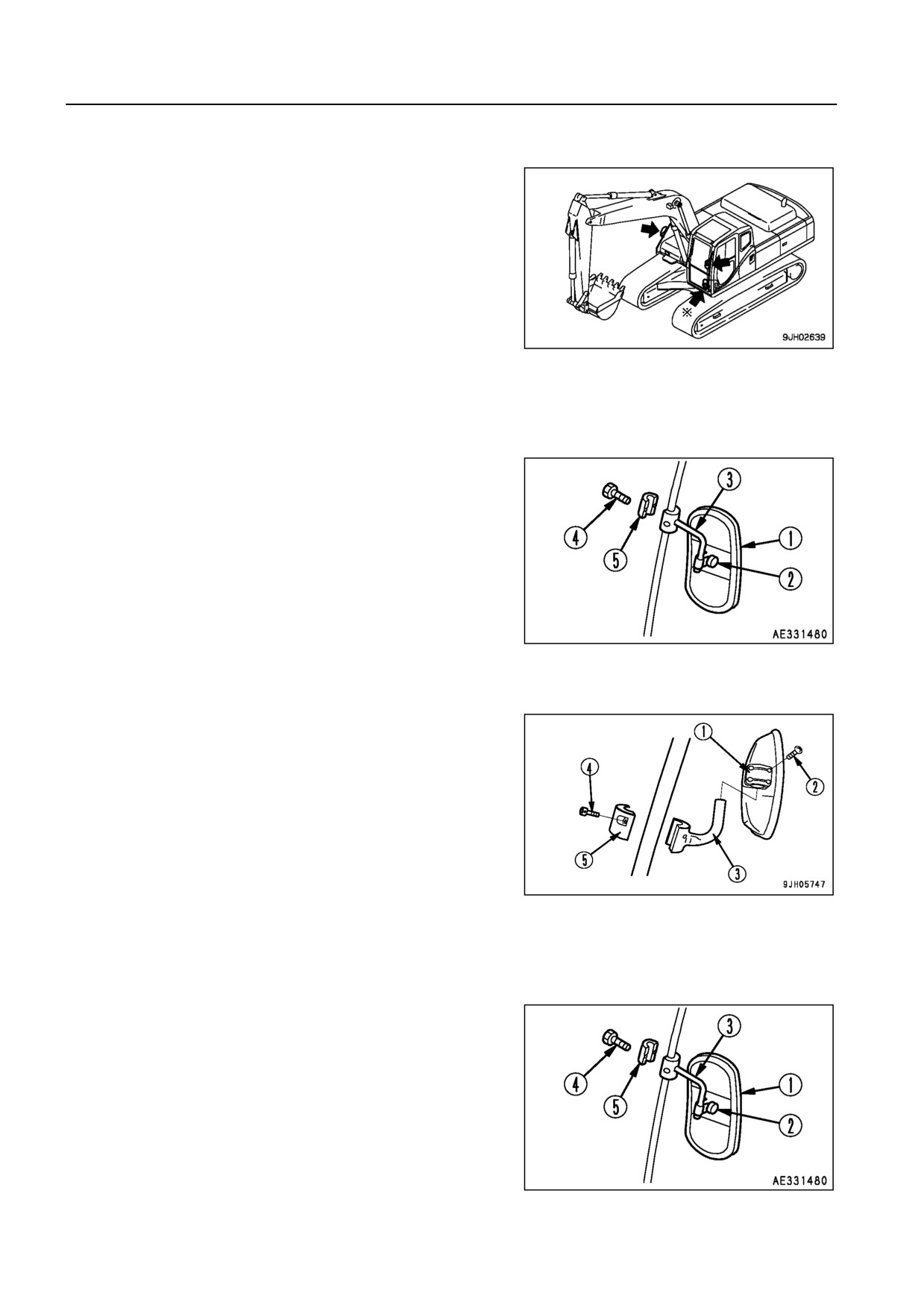

Зеркала на машине установлены в положении, показан)

ном на рисунке справа. (*: если установлены)

Для снятия и установки зеркал при транспортировке либо

при замене поврежденных зеркал проделайте следую)

щее.

Снятие

; Левое зеркало

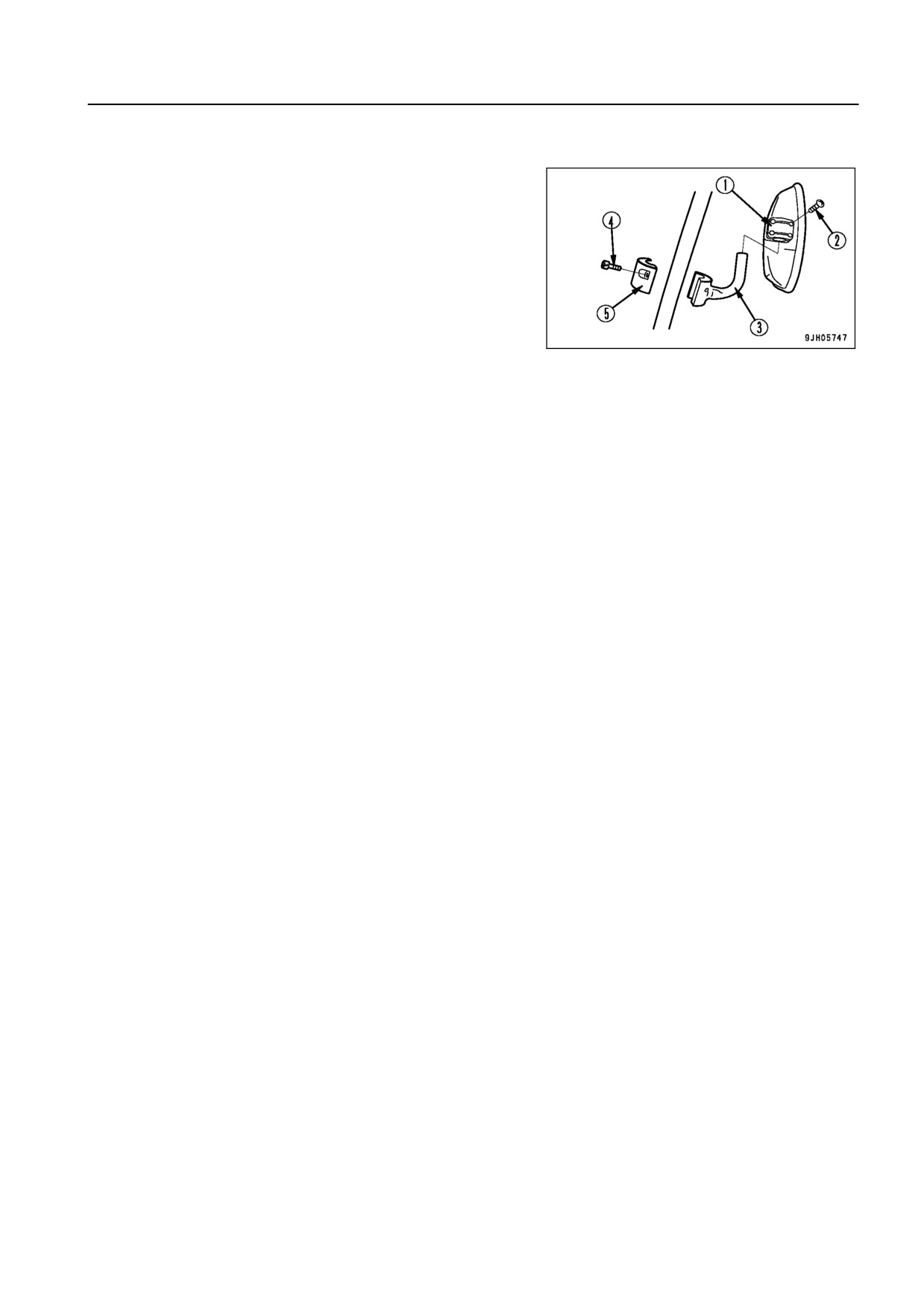

1. Ослабьте стопорную гайку (2) зеркала (1), затем сни)

мите зеркало (1) с опоры (3).

2. Ослабьте болт (4) и снимите опору и зажим (5) с по)

ручня.

; Правое зеркало

3. Ослабьте стопорную гайку (2) зеркала (1), затем сни)

мите зеркало (1) с опоры (3).

4. Ослабьте болт (4) и снимите опору и зажим (5) с по)

ручня.

Установка

; Левое зеркало

1. Установите опору (3) и зажим (5) на поручень, затем

затяните их болтом (4).

2. Установите зеркало (1) на опору (3), затем затяните

стопорную гайку (2).

3 114

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

; Правое зеркало

3. Установите опору (3) и зажим (5) на поручень, затем

затяните их болтом (4).

4. Установите зеркало (1) на опору (3), затем затяните

стопорный болт (2).

3 115

ТРАНСПОРТИРОВКА

ЭКСПЛУАТАЦИЯ

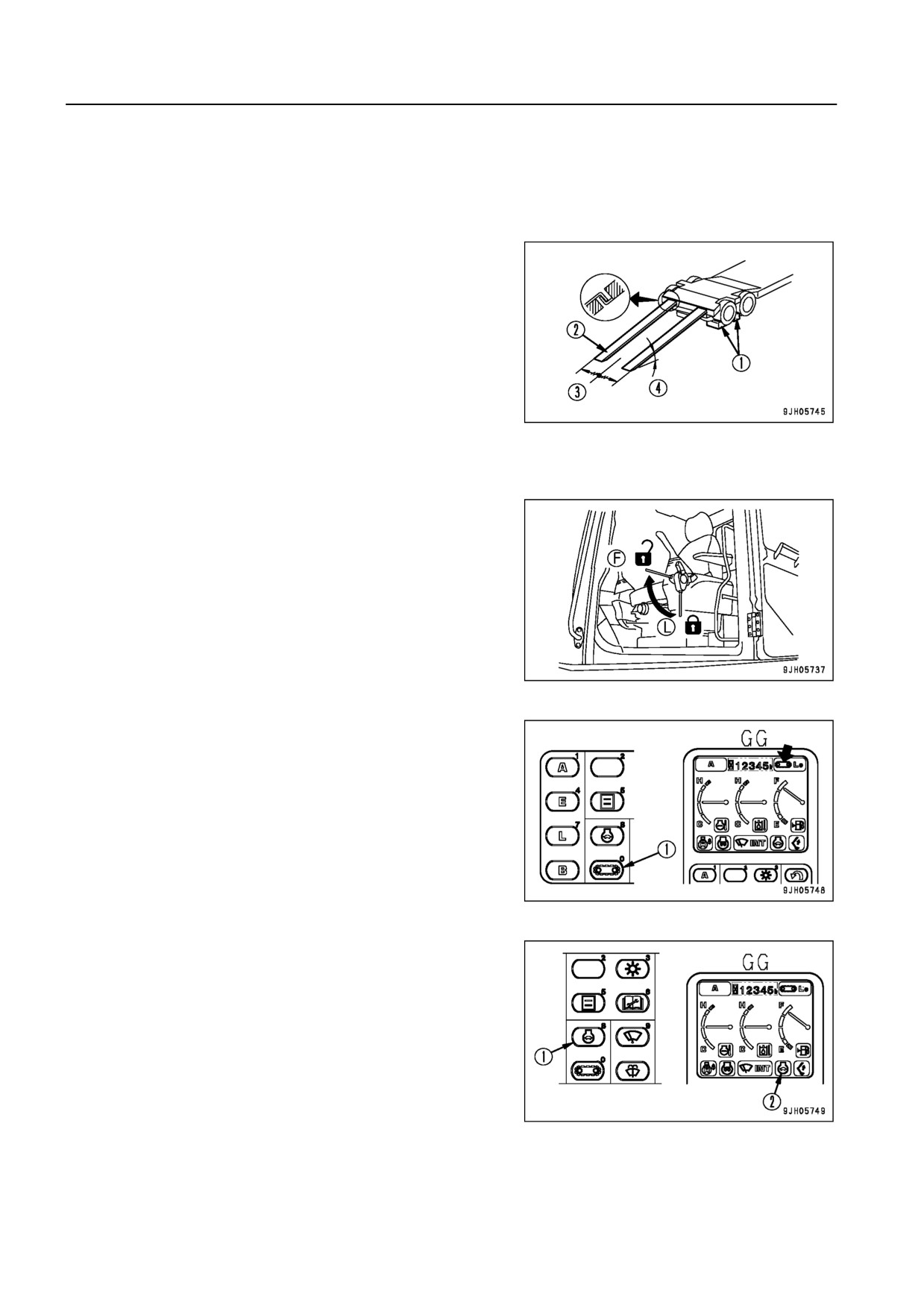

Выгрузка

1. Производите погрузку и выгрузку машины только на твердой ровной горизонтальной площадке.

Соблюдайте безопасное расстояние от обочины дороги.

2. Включите тормоза трейлера, затем подложите блоки

(1) под колеса, чтобы обеспечить неподвижность трей)

лера.

; Установите левый и правый трапы (2) параллельно

один другому и разведите трапы на одинаковое рас)

стояние от осевой линии (3) трейлера. Установите

угол наклона (4) трапов не более 15°. Если трапы

сильно прогибаются под тяжестью машины, уста)

новите под трапы блоки во избежание прогиба.

3. Снимите цепи и стальной трос, которыми закреплена

машина.

4. Запустите двигатель.

Полностью прогрейте двигатель.

5. Установите рычаг блокировки в положение РАЗБЛО)

КИРОВАНО (F).

6. Установите переключатель скорости передвижения в

положение Lo (низкая скорость).

; Нажмите переключатель скорости передвижения

(1) для установки скорости передвижения. Ско)

рость передвижения (Lo, Mi, Hi) (низкая, средняя,

высокая) отобразится на индикаторе GG.

7. Переведите включатель механизма автоматического

замедления оборотов двигателя (1) в положение OFF

и задействуйте регулятор подачи топлива, чтобы пе)

ревести двигатель на низкие холостые обороты.

; При каждом нажатии включатель механизма авто)

матического замедления переключается в следу)

ющем порядке OFF → ON → OFF.

; При установке включателя механизма автомати)

ческого замедления (1) в положение OFF гаснет ин)

дикатор GG (2).

3 116

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

8. Переведите выключатель блокировки поворота плат)

формы в положение OFF.

; При установке выключателя блокировки поворота

платформы в положение OFF гаснет контрольная

лампа (4).

9. Поднимите рабочее оборудование, втяните рукоять

под стрелу, затем медленно приведите машину в дви)

жение.

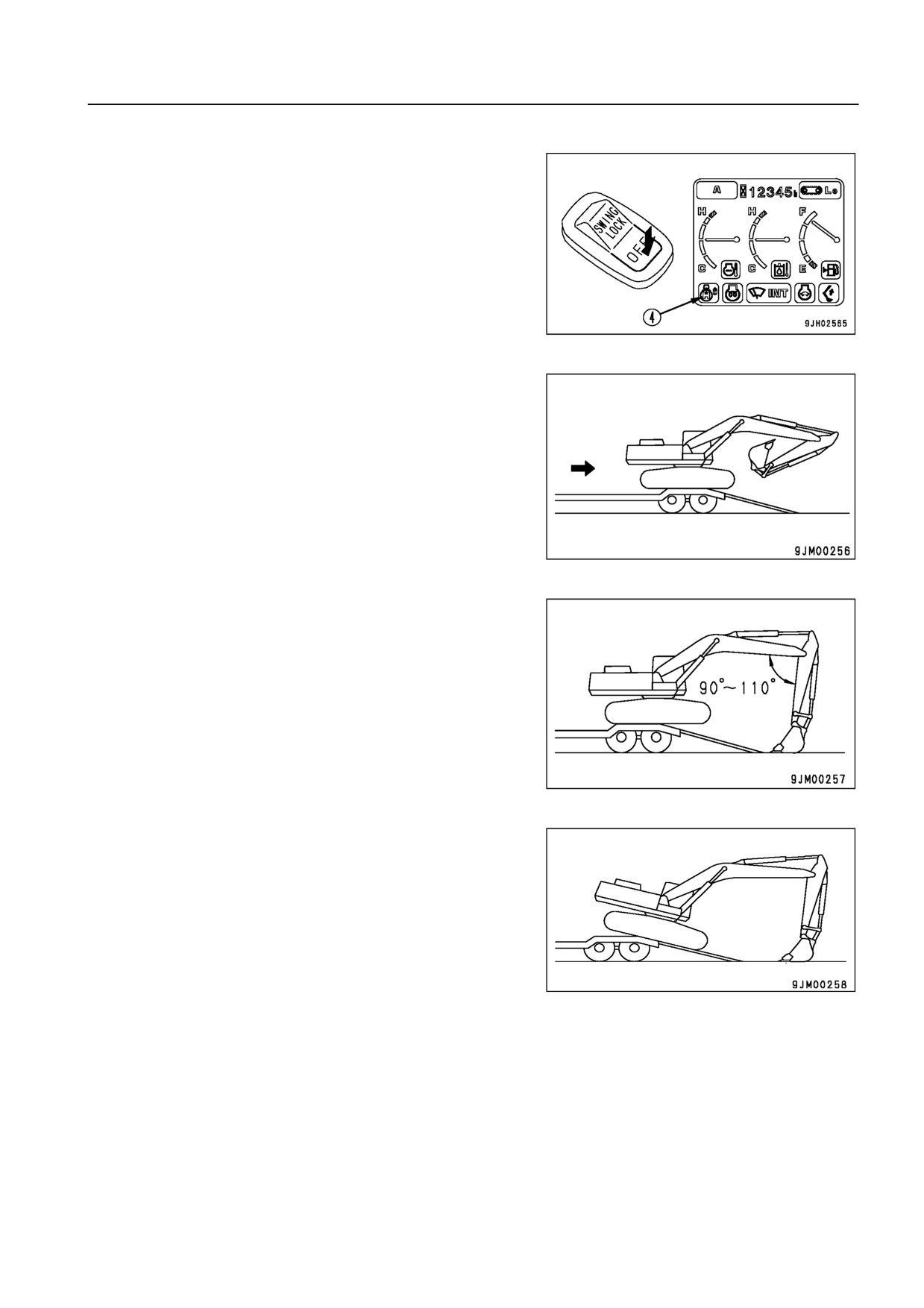

10. Когда машина примет горизонтальное положение над

задними колесами трейлера, остановите ее.

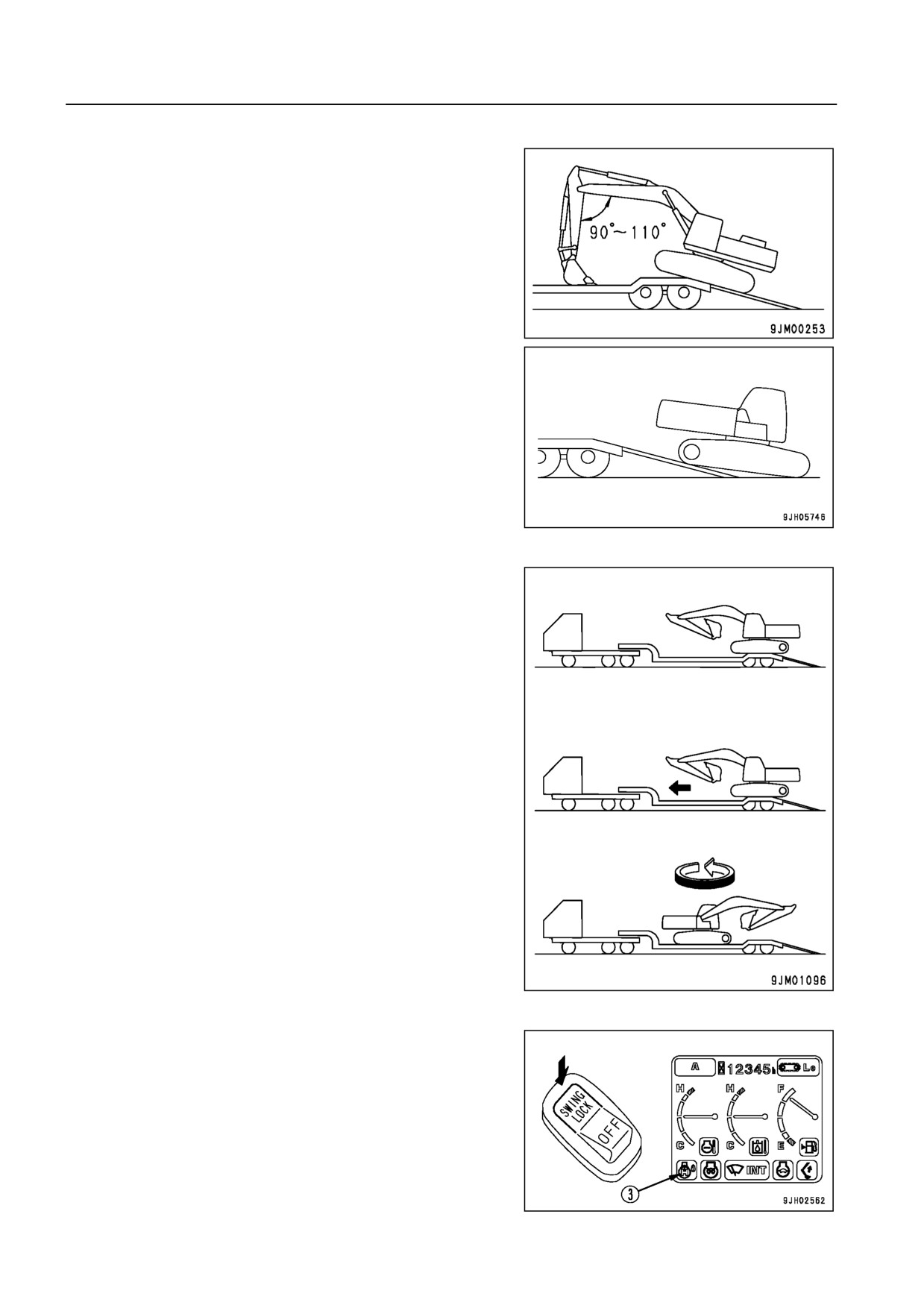

11. При скатывании с задней части трейлера на трап ус)

тановите рукоять и стрелу под углом 90 ) 110°, опусти)

те ковш на грунт, затем медленно приведите машину

в движение.

12. При передвижении по трапам медленно перемещай)

те рукоять и стрелу, осторожно опуская машину, пока

она полностью не съедет с трапа.

3 117

ТРАНСПОРТИРОВКА

ЭКСПЛУАТАЦИЯ

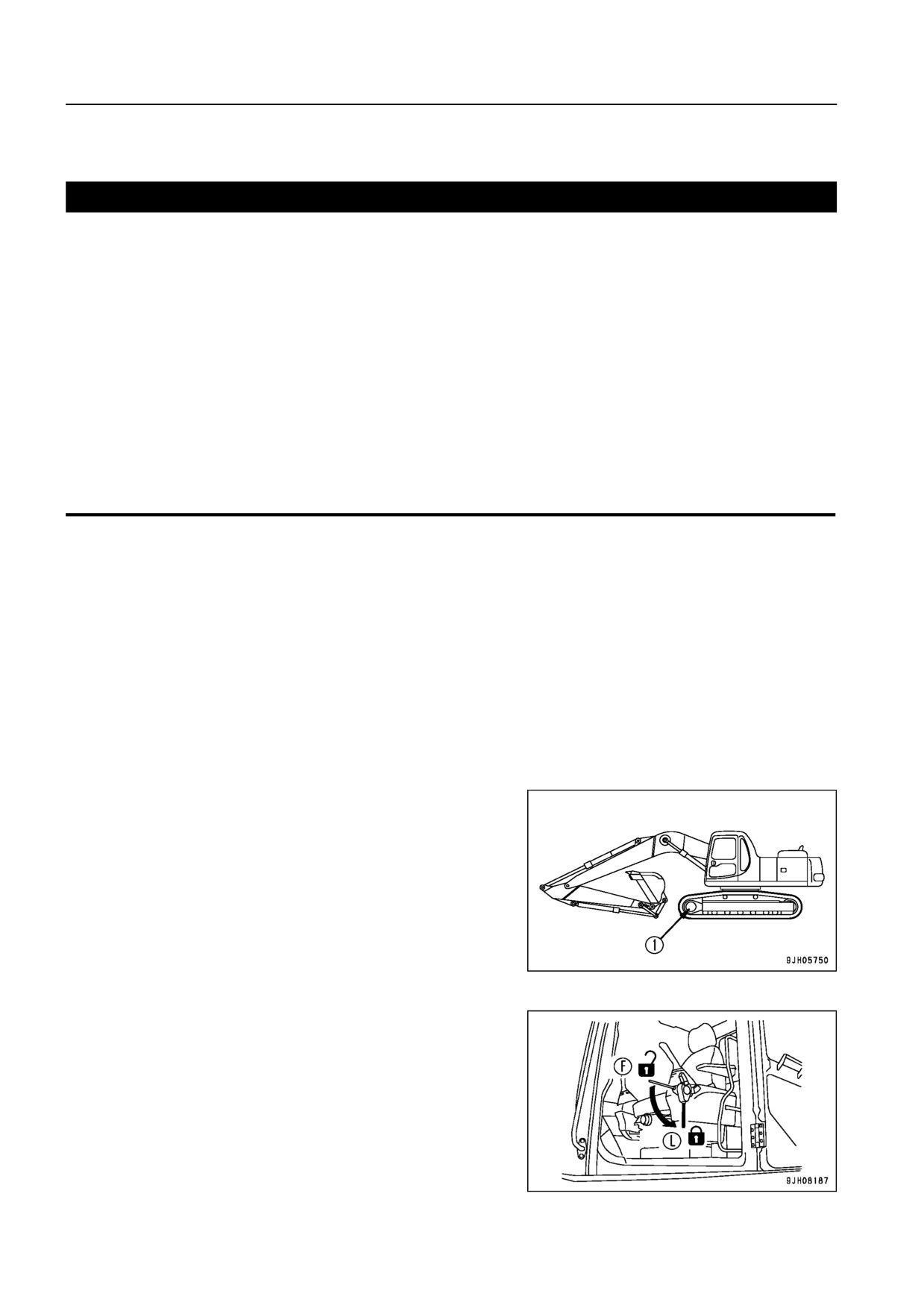

ПОДЪЕМ МАШИНЫ

< ПРЕДУПРЕЖДЕНИЕ

; Оператор, выполняющий операцию подъема при помощи крана, должен иметь соответству

ющую квалификацию.

; Ни в коем случае не поднимайте машину, если на ней кто нибудь находится.

; Обязательно убедитесь, что стальной трос обладает достаточной прочностью, чтобы выдер

жать массу машины.

; При подъеме удерживайте машину в горизонтальном положении.

; При проведении операций по подъему установите рычаг блокировки в положение ЗАБЛО

КИРОВАНО, чтобы не допустить внезапного передвижения машины.

; Ни в коем случае нельзя находиться под поднимаемой машиной или рядом с ней.

Никогда не пытайтесь поднять машину в положении, отличном от того, которое рекомендуется

ниже, а также не пытайтесь поднимать машину при помощи подъемного оборудования, отлич

ного от того, которое рекомендуется ниже.

Это грозит потерей равновесия машины.

ПРИМЕЧАНИЕ

Порядок подъема применим к машинам со стандартной комплектацией.

Способ подъема различается в зависимости от установленных в данный момент на машине при

способлений и дополнительного оборудования. Для правильного выполнения операций подъе

ма обратитесь к дистрибьютору фирмы Komatsu.

Более подробно о массе машины и ее узлов см. раздел ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (стр. 5)2).

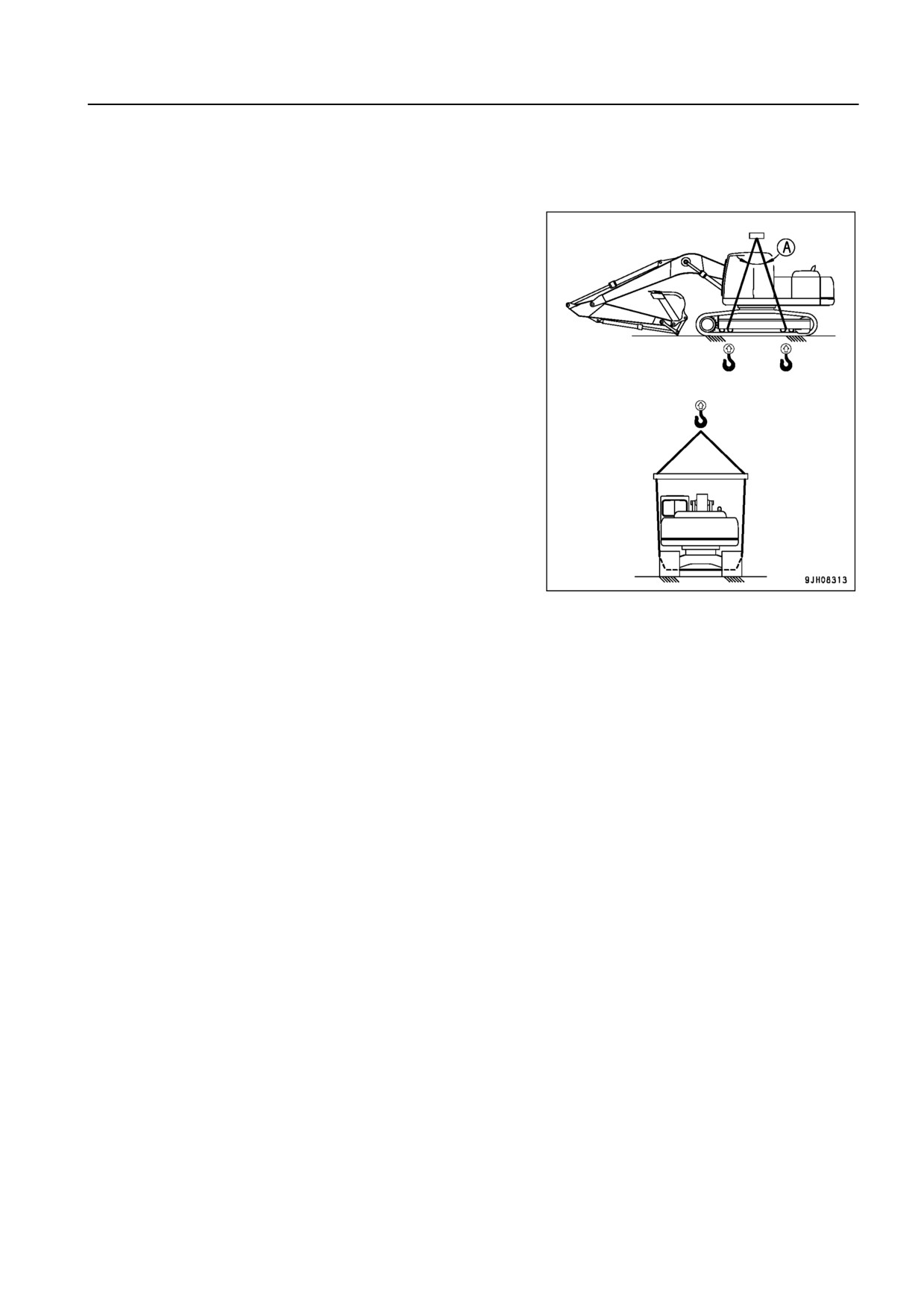

Подъем машины производите на ровной горизонтальной площадке следующим образом.

1. Запустите двигатель, затем поверните поворотную платформу так, чтобы рабочее оборудование

оказалось со стороны звездочки (1).

2. Выдвиньте цилиндр ковша и цилиндр рукояти до кон)

ца хода, затем с помощью цилиндра стрелы опустите

рабочее оборудование на грунт, как показано на ри)

сунке справа.

3. Надежно установите рычаг блокировки в положение

ЗАБЛОКИРОВАНО (L).

3 118

ЭКСПЛУАТАЦИЯ

ТРАНСПОРТИРОВКА

4. Остановите двигатели, убедившись, что вокруг кабины оператора нет никаких препятствий, затем

выйдите из машины.

Надежно закройте дверь кабины и ветровое стекло.

5. Пропустите стальные тросы между первым и вторым

опорными катками с передней стороны машины и

между первым и вторым опорными катками с задней

стороны машины.

Однако в том случае, если машина оснащена полно)

размерными щитками катков, пропускайте стальной

трос под гусеницей.

6. Установите угол подвеса стального троса в 30 ) 40°,

затем медленно приподнимите машину.

7. После отрыва машины от грунта проверьте состояние

крюка и положение машины, затем медленно начните

подъем.

3 119

содержание   ..  14  15  16  17   ..
