Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР PC400, 400LC-7. Руководство - часть 38

6-10

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ

ОБОРУДОВАНИЕ И ОПЦИИ

ПРЕДУПРЕЖДЕНИЕ

Сразу после остановки двигателя детали двигателя
и масло разогреты до высокой температуры и могут
причинить ожоги. Прежде чем приступить к работе,
подождите, пока двигатель остынет.

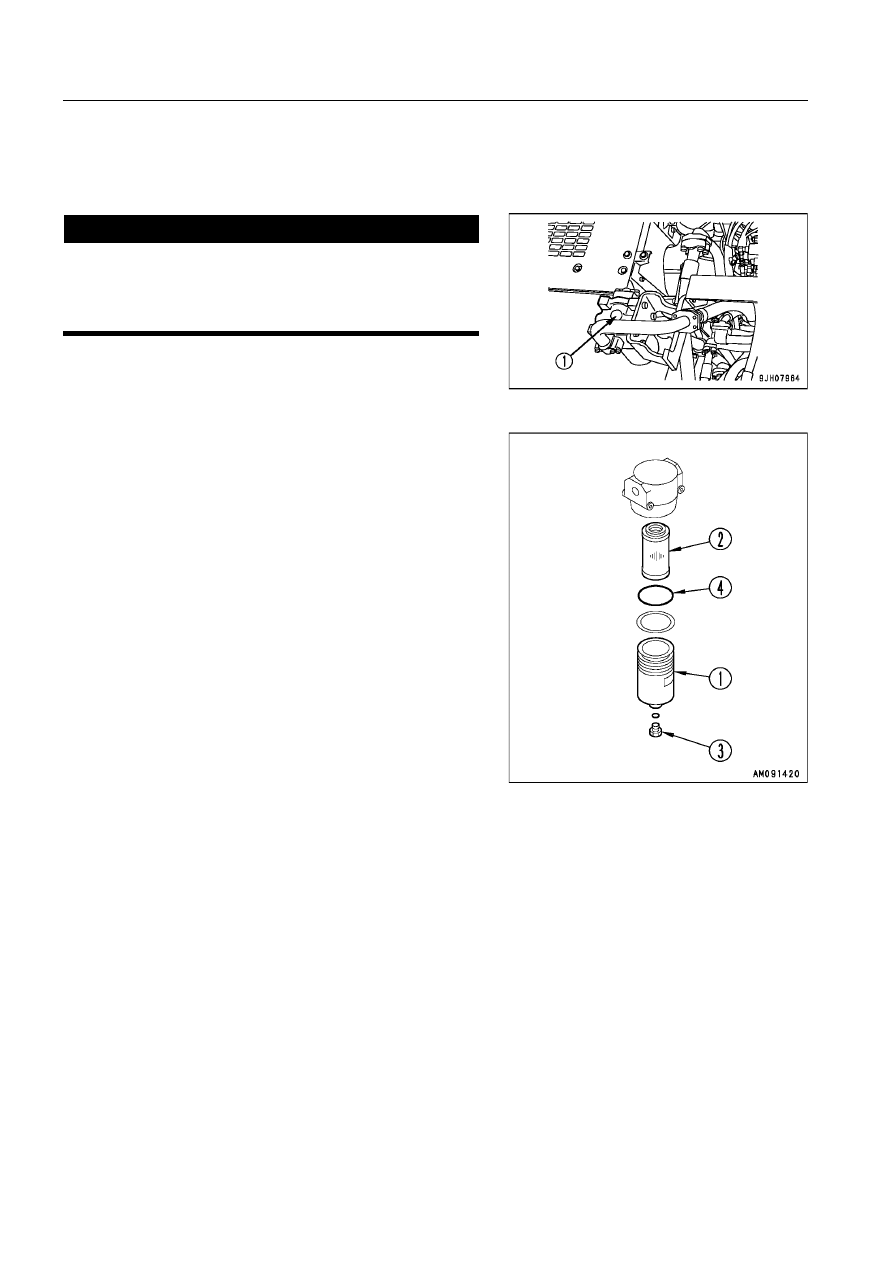

Замена дополнительного фильтрующего
элемента гидромолота

± Приготовьте емкость для сбора сливаемого масла.
1. Установите емкость под фильтрующий элемент, чтобы

собрать сливаемое масло.

2. Извлеките пробку (3) из корпуса (1) фильтра и слейте

масло.

3. Поверните корпус (1) фильтра влево и снимите, затем

извлеките из него элемент (2).

4. Очистите снятые детали, затем установите новый эле-

мент (2) и уплотнительное кольцо (4).

5. При установке затягивайте фильтр до тех пор, пока кор-

пус не соприкоснется с держателем фильтра, затем
затяните фильтр еще на 1/2 оборота.

ПРИМЕЧАНИЕ
Более подробно о периодичности замены фильтрую-
щего элемента см. раздел ПЕРИОДИЧНОСТЬ ТЕХОБ-
СЛУЖИВАНИЯ ГИДРОМОЛОТА (стр. 4-19).

МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

6-11

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ
ОБОРУДОВАНИЕ И ОПЦИИ

СНЯТИЕ И УСТАНОВКА РАБОЧЕГО ОБОРУДОВАНИЯ

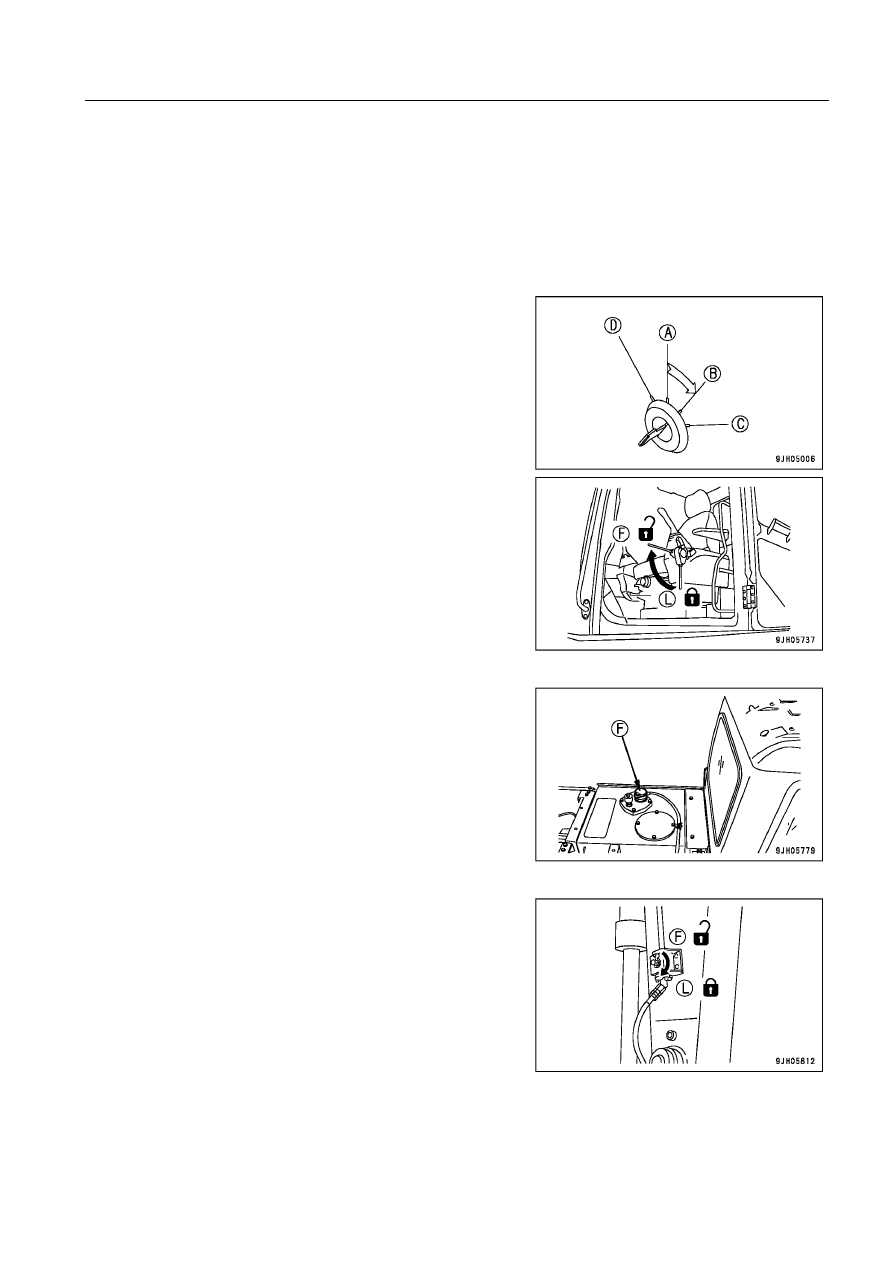

Снятие рабочего оборудования

1. Опустите дополнительное рабочее оборудование на

грунт и остановите двигатель.

2. Поверните пусковой включатель в положение ON (B) и

переведите рычаг блокировки в положение РАЗБЛОКИ-
РОВАНО (F).

3. Для сброса внутреннего давления в гидравлическом

контуре переместите до предела каждый рычаг управ-
ления рабочим оборудованием, а педаль управления
дополнительным рабочим оборудованием назад - впе-
ред, влево - вправо 2 - 3 раза.

5. Убедившись в низкой температуре масла, переведите

ручку перекрывающего клапана, подсоединенного к
впускному и выпускному гидропроводам со стороны
рукояти, в положение ЗАБЛОКИРОВАНО (L).

6. Снимите шланги со стороны дополнительного рабоче-

го оборудования. Установите заглушки в оба выпуск-
ных отверстия.
Заглушки используются для предотвращения непра-
вильной работы дополнительного рабочего оборудова-
ния из-за попадания инородных предметов. После пра-
вильной установки заглушек поместите дополнитель-
ное рабочее оборудование на хранение.

4. Медленно ослабьте крышку маслозаливной горловины

(F) в верхней части гидробака для сброса внутреннего
давления в гидравлическом контуре.

МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ

ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

6-12

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ

ОБОРУДОВАНИЕ И ОПЦИИ

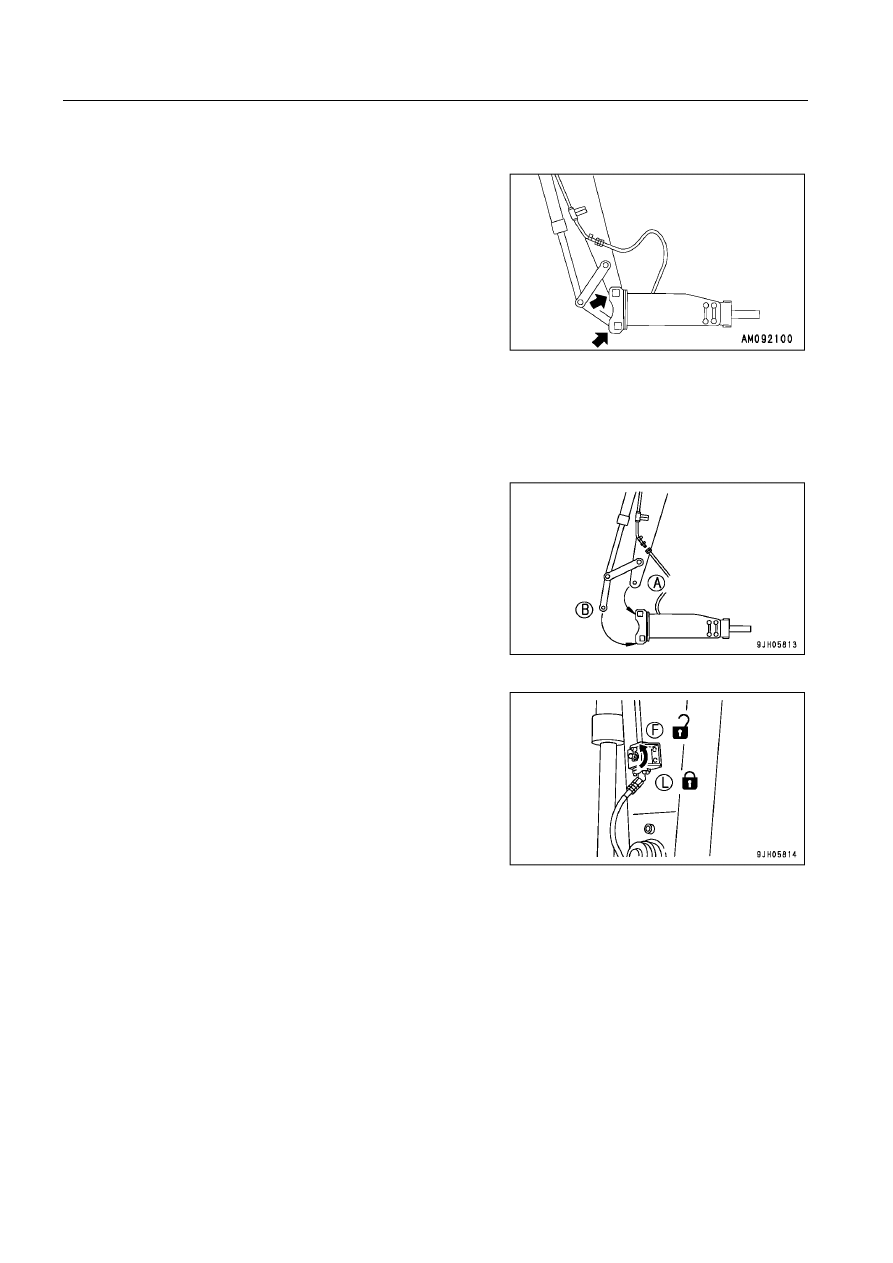

7. Извлеките установочные пальцы (2 точки), снимите ра-

бочее оборудование, затем установите ковш.
Более подробно о порядке установки ковша см. раз-
дел ЗАМЕНА И ПЕРЕСТАНОВКА КОВША (cтр. 3-115).

8. После установки ковша проверьте уровень масла гид-

росистемы.

Установка рабочего оборудования

1. Снимите ковш.

О процедуре снятия ковша см. раздел ЗАМЕНА И ПЕРЕСТАНОВКА КОВША (стр. 3-115).

2. Установите дополнительное рабочее оборудование в

горизонтальное положение, затем установите штифты
(А) и (B) на рукоять.

3. Убедившись в низкой температуре масла, снимите заг-

лушки с впускного и выпускного отверстий.
Проследите, чтобы пыль, грязь и т.д. не попали в нип-
пель шланга.
При повреждении уплотнительного кольца замените
его новым.

4. Подсоедините шланг со стороны дополнительного ра-

бочего оборудования.
При этом проверьте направление потока масла и не до-
пускайте ошибок.

5. Поверните ручку перекрывающего клапана, подсоеди-

ненного к впускному и выпускному гидропроводам со
стороны рукояти, в положение РАЗБЛОКИРОВАНО (F).

6. Установив рабочее оборудование, проверьте уровень

масла в гидробаке.

МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

6-13

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ
ОБОРУДОВАНИЕ И ОПЦИИ

Эксплуатация дополнительного рабочего оборудования
осуществляется следующим образом.

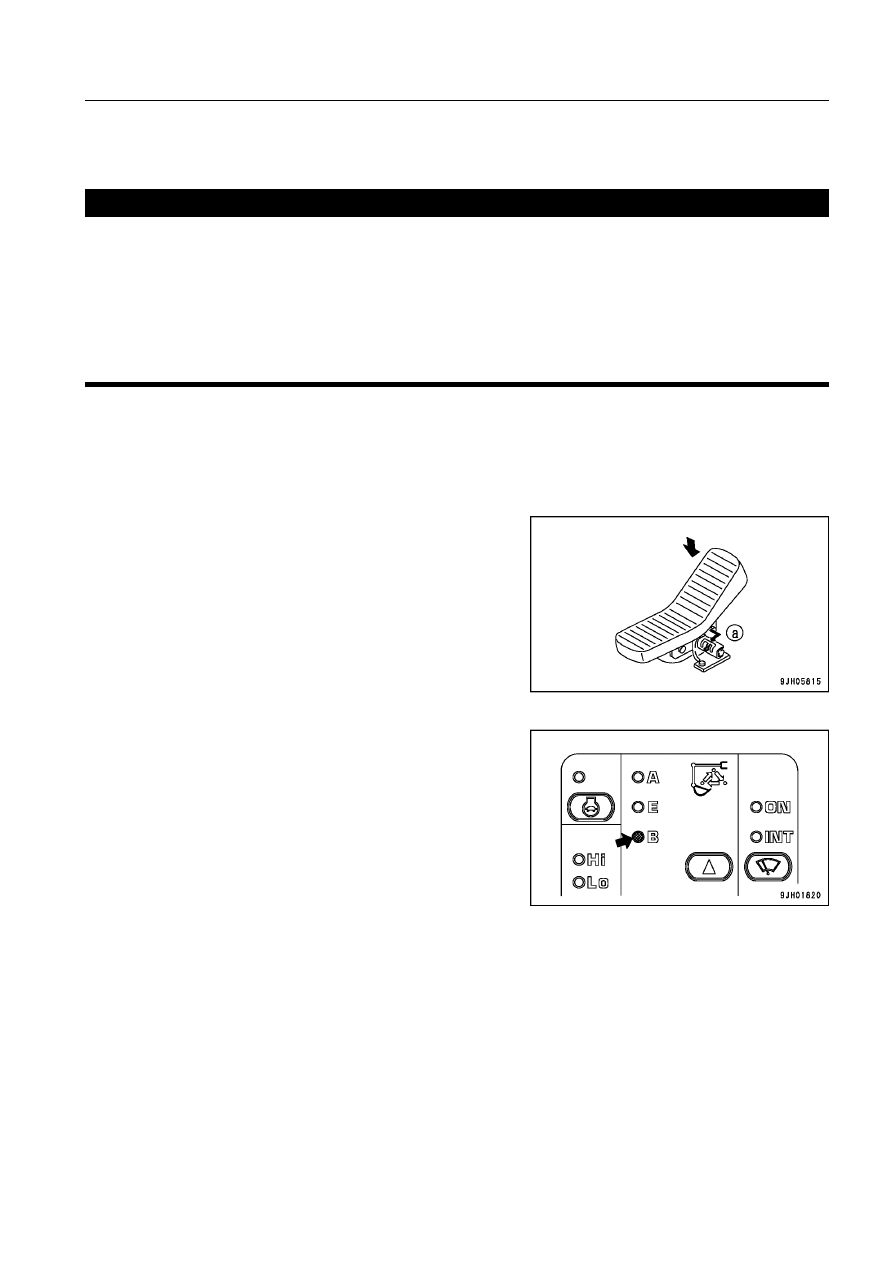

Использование гидромолота

Установите фиксатор в положение РАЗБЛОКИРОВАНО (a)
и нажмите на переднюю часть педали, чтобы привести в
действие гидромолот.

ПРЕДУПРЕЖДЕНИЕ

Если включатель системы автоматического замедления оборотов двигателя находится в
положении ON, то не ставьте ногу на педаль и не нажимайте ее. Частота вращения двигате-
ля внезапно возрастет и дополнительное рабочее оборудование неожиданно переместит-
ся, что приведет к серьезному повреждению оборудования или травме.

Не ставьте ногу на педаль за исключением случаев, в которых это требуется для выполне-
ния рабочей операции. Если нога находится на педали во время работы и Вы случайно ее
нажмете, то дополнительное рабочее оборудование может внезапно переместиться и при-
вести к серьезному повреждению оборудования или тяжелой травме.

Установите рабочий режим B.

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ РАБОЧИМ ОБОРУДОВАНИЕМ

МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ

ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

Меры предосторожности при эксплуатации

Убедитесь в том, что перекрывающий клапан находится в положении РАЗБЛОКИРОВАНО.

Убедитесь в том, что переключающий клапан установлен для работы с гидромолотом.

Более подробно о схеме потока масла см. раздел ГИДРАВЛИЧЕСКИЙ КОНТУР (стр. 6-7).

О других мерах предосторожности при эксплуатации гидромолота см. инструкцию по эксплуата-
ции, предоставленную изготовителем гидромолота.

При использовании гидромолота ухудшение свойств масла гидросистемы происходит быстрее, чем
при нормальной эксплуатации. Чаще проводите техобслуживание фильтрующего элемента и заме-
ну масла гидросистемы.

См. раздел ПЕРИОДИЧНОСТЬ ТЕХОБСЛУЖИВАНИЯ ГИДРОМОЛОТА (стр. 4-19).

6-14

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ

ОБОРУДОВАНИЕ И ОПЦИИ

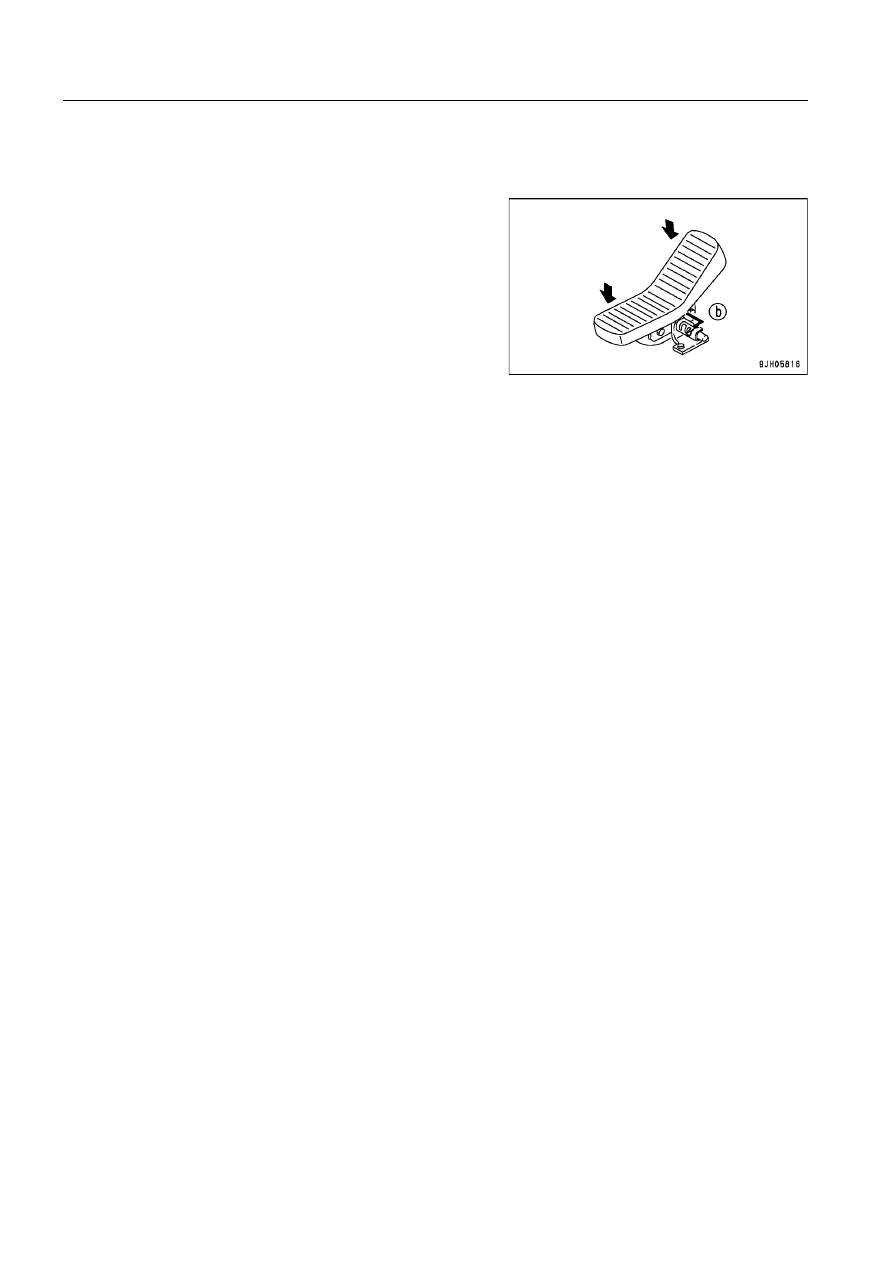

В качестве рабочего режима установите режим А или ре-
жим Е.
Установите фиксатор в положение РАЗБЛОКИРОВАНО (b)
и нажмите переднюю или заднюю часть педали для управ-
ления дополнительным рабочим оборудованием.

Меры предосторожности при эксплуатации

Убедитесь в том, что перекрывающий клапан находит-
ся в положении РАЗБЛОКИРОВАНО.

Убедитесь в том, что в качестве рабочего режима ус-
тановлен режим А или режим Е.
Более подробно о схеме потока масла см. раздел ГИД-
РАВЛИЧЕСКИЙ КОНТУР (стр. 6-7).

В отношении других мер предосторожности, касаю-
щихся эксплуатации рабочего оборудования, строго
следуйте указаниям в инструкции, предоставленной
изготовителем рабочего оборудования.

Использование основного дополнительного оборудования (дробилки)

КОНСЕРВАЦИЯ

Если оборудование не будет использоваться в течение длительного периода времени, то действуйте
следующим образом.

Установите перекрывающий клапан в положение ЗАБЛОКИРОВАНО.

Вставьте заглушки и уплотнительные кольца в клапаны.

Зафиксируйте стопорный штифт в положении ЗАБЛОКИРОВАНО.

Если пользоваться педалью при снятом гидромолоте или основном дополнительном рабочем обору-
довании, то это приведет к перегреву и другим неисправностям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики гидравлической системы

Макс. смешанный поток масла 270 x 2 л/мин

Давление разгрузки предохранительного клапана клапана дополнительного рабочего оборудова-
ния

канал А: 21,6 МПа (220 кг/см

, 3124 фунт/дюйм

) (кроме режима B)

канал В: 24,5 МПа (250 кг/см

, 3550 фунт/дюйм

)

(кроме режима B)

Давление открытия предохранительного клапана клапана дополнительного рабочего оборудова-
ния

канал А: 17,2 МПа (175 кг/см

, 2485 фунт/дюйм

)

(кроме режима B)

канал В: 20,1 МПа (205 кг/см

, 2911 фунт/дюйм

)

(кроме режима B)

Давление разгрузки предохранительного клапана клапана дополнительного рабочего оборудова-
ния 21,6 МПа (220 кг/см

, 3124 фунт/дюйм

) (режим B)

Давление открытия предохранительного клапана клапана дополнительного раюочего оборудова-
ния 17,2 МПа (175 кг/см

, 2485 фунт/дюйм

)

(режим B)

МАШИНЫ, ГОТОВЫЕ ДЛЯ УСТАНОВКИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

6-15

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ
ОБОРУДОВАНИЕ И ОПЦИИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

ПРЕДУПРЕЖДЕНИЕ

Прочитайте инструкцию по эксплуатации дополнительного рабочего оборудования и раз-
делы данной инструкции, относящиеся к дополнительному рабочему оборудованию и оп-
циям.

При установке любого дополнительного рабочего оборудования или опций могут возник-
нуть проблемы, связанные с безопасностью работ, поэтому перед установкой обращайтесь
к дистрибьютору фирмы Komatsu.

Установка дополнительного рабочего оборудования или опций без рекомендации дистри-
бьютора фирмы Komatsu может не только привести к проблемам, связанным с безопаснос-
тью, но также отрицательно сказаться на работе машины и сроке службы оборудования.

Фирма Komatsu не несет ответственности за какие-либо травмы, несчастные случаи или по-
вреждение оборудования в результате использования не разрешенного к эксплуатации до-
полнительного рабочего оборудования или опций.

КОМБИНАЦИИ РАБОЧЕГО ОБОРУДОВАНИЯ

ПРЕДУПРЕЖДЕНИЕ

В зависимости от типа или комплектности установленного рабочего оборудования может воз-
никнуть опасность того, что оно заденет кабину или корпус машины.
Если впервые используется незнакомое рабочее оборудование, то перед запуском убедитесь
в отсутствии опасности того, что оно заденет машину, и работайте с ним осторожно.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

6-16

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ

ОБОРУДОВАНИЕ И ОПЦИИ

PC400, 400LC

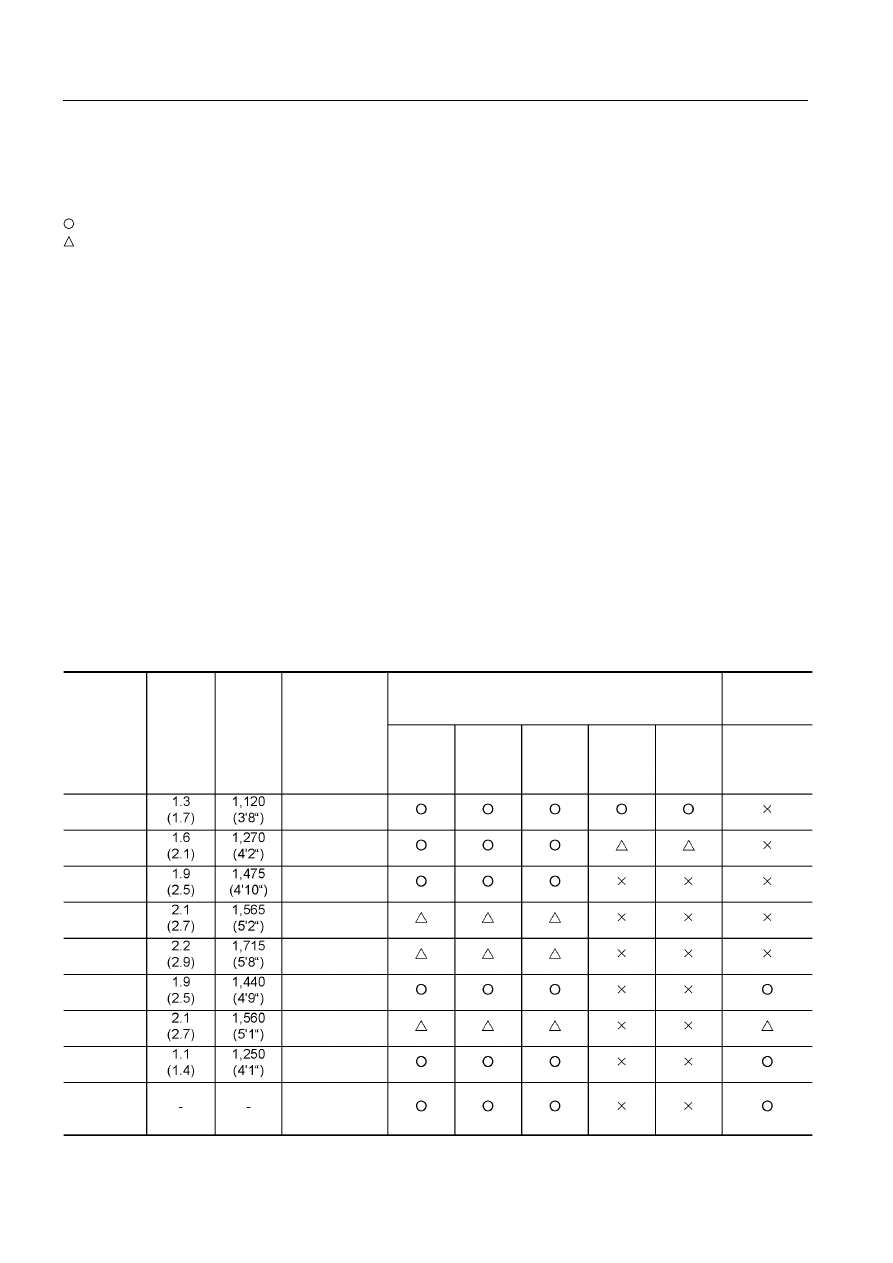

В данной таблице перечислено дополнительное рабочее оборудование, которое устанавливаются на
удлиненную рукоять (стандартную), короткую рукоять и выдвижную рукоять.

: Можно использовать
: Можно использовать только для работы в легком режиме

х : Нельзя использовать

ПРИМЕЧАНИЕ

Если установлена удлиненная рукоять и ковш подтянут к корпусу машины, то рукоять заде-
вает корпус. Управляйте удлиненной рукоятью осторожно.

Если стрела полностью опущена при проведении операций резания грунта под наклоном,
то стрела задевает ходовую часть. Управляйте стрелой осторожно.

Категории применения

Для обычного резания грунта : выемка или погрузка песка, гравия, глины и т.д.
Для работы в легком режиме : резание или погрузка сухого, неслежавшегося грунта и песка, шлака и т.д.
Для операций погрузки

: погрузка сухого, сыпучего грунта или песка

Для резания или погрузки твердого грунта рекомен-
дуется использовать усиленный ковш с увеличенным
сроком службы и высокой износостойкостью.

Тип ковша

Вместимость

(м

)

(ярд

)

Применение

Стандарт.

рукоять

3,4 м

(11'2“)

Короткая

рукоять

2,9 м

(9'3U“)

Удлиненная

рукоять

7,8 м

(25'7“)

Стрела HD

(7000 мм)

Стандартная стрела (7000 мм)

(22'12“)

Рукоять HD

3,4 м

(11'2“)

Выемка мягкой
породы

- Узкий ковш

Рыхлитель

Ковш для работы
в облегченном
режиме

- Ковш для работы
в облегченном
режиме

- Стандартный
ковш

- Узкий ковш

- Ковш
для скальных
пород

Габаритная

ширина,

мм

(фут, дюйм)

Выемка узких
пластов грунта

Выемка скального
грунта

Погрузка

Обычное резание
грунта

Выемка узких
пластов грунта

Выемка мягкой
породы

-: С боковой режущей кромкой

Полуудли-

ненная

рукоять

4,0 м

(13'1“)

Сверхко-

роткая

рукоять

2,4 м

(7'10“)

Однозубый
рыхлитель

Рыхление породы

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО ОБОРУДОВАНИЯ

6-17

ДОПОЛНИТЕЛЬНОЕ РАБОЧЕЕ
ОБОРУДОВАНИЕ И ОПЦИИ

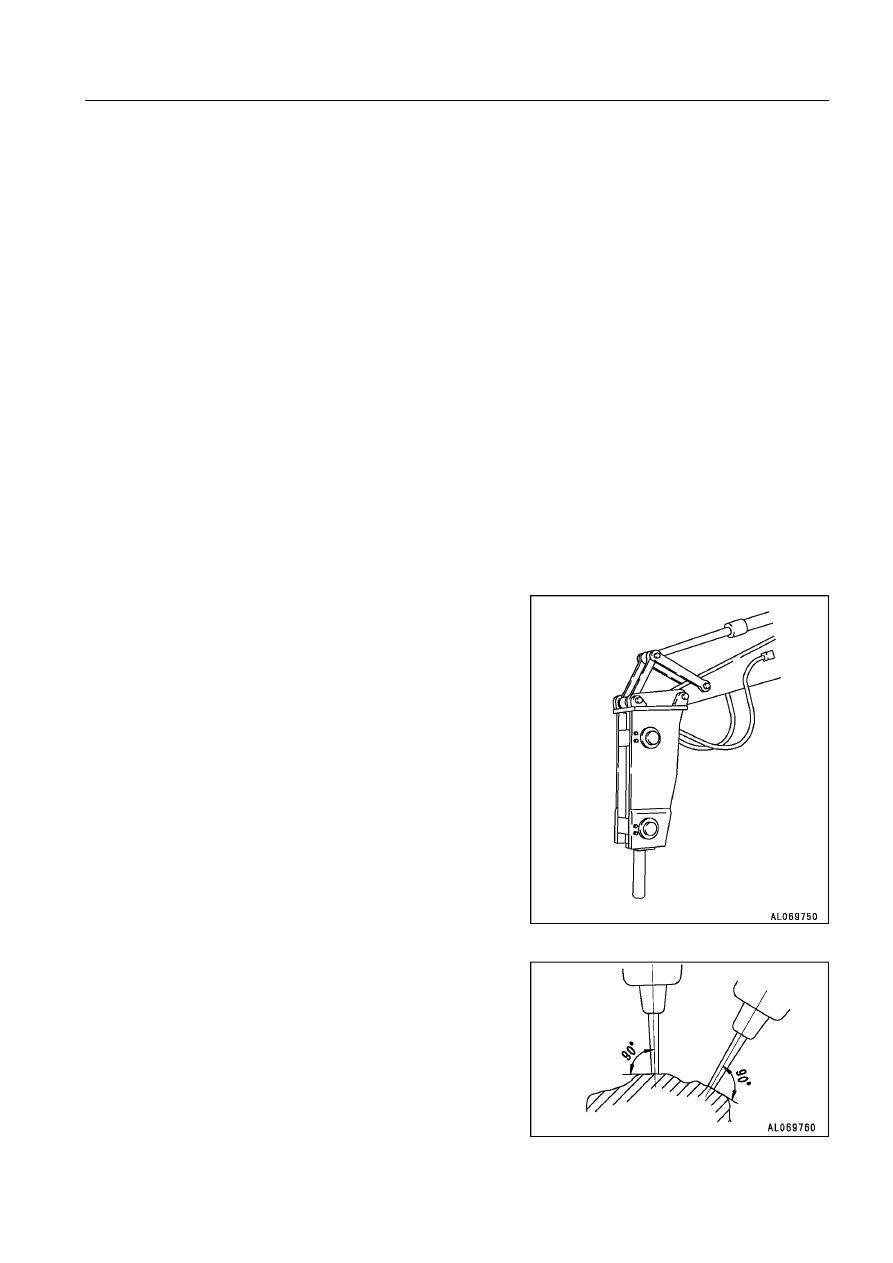

ГИДРОМОЛОТ

Основные области применения

Дробление породы

Снос зданий

Строительство дорог

Данное дополнительное рабочее оборудование можно ис-
пользовать для широкого круга работ, включая снос зда-
ний, снятие дорожного покрытия, строительство тонне-
лей, размельчение шлака, дробление скальных пород и ра-
боты по дроблению пород в карьерах.

При операциях дробления отбойник должен располагать-
ся перпендикулярно ударной поверхности.

РЕКОМЕНДУЕМЫЕ ОПЕРАЦИИ
ПРИ РАБОТЕ С ДОПОЛНИТЕЛЬНЫМ РАБОЧИМ
ОБОРУДОВАНИЕМ

Ниже приводятся указания, которые следует неукоснительно выполнять, эксплуатируя гидравлический
экскаватор с каким-либо рабочим оборудованием.

ПРИМЕЧАНИЕ
Подбирайте модель рабочего оборудования так, чтобы оно оптимально подходило для гидрав-
лического экскаватора, на которое будет устанавливаться. Вид рабочего оборудования или
модель конкретного вида рабочего оборудования будет изменяться в зависимости от модели
гидравлического экскаватора. Поэтому по вопросу выбора оптимального рабочего оборудова-
ния обращайтесь к дистрибьютору фирмы Komatsu.

РЕКОМЕНДУЕМЫЕ ОПЕРАЦИИ ПРИ РАБОТЕ

С ДОПОЛНИТЕЛЬНЫМ РАБОЧИМ ОБОРУДОВАНИЕМ

содержание .. 36 37 38 39 ..
