Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР GALEO PC360-7. Руководство - часть 25

3
141

ЭКСПЛУАТАЦИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

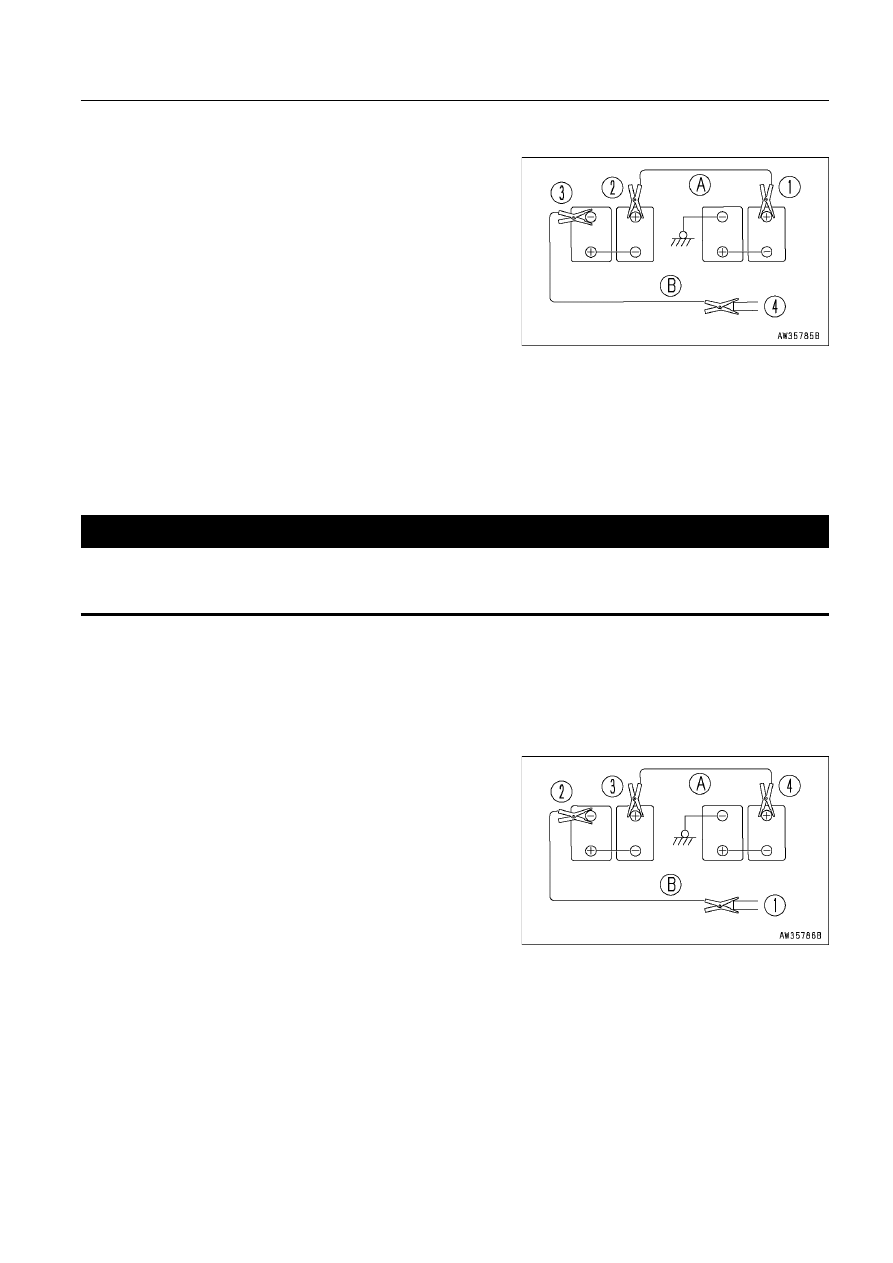

ПОДСОЕДИНЕНИЕ ПУСКОВЫХ КАБЕЛЕЙ

Установите пусковые включатели на исправной и неисправной
машине в положение OFF.

Подсоедините пусковой кабель, следуя порядку номеров, ука-
занных на рисунке.

1. Убедитесь, что пусковые включатели на исправной и неисп-

равной машине находятся в положении OFF.

2. Подсоедините один зажим пускового кабеля (А) к положи-

тельной (+) клемме аккумуляторной батареи неисправной
машины.

3. Подсоедините другой зажим пускового кабеля (А) к поло-

жительной (+) клемме аккумуляторной батареи исправной
машины.

Обязательно убедитесь, что рычаг блокировки занимает положение ЗАБЛОКИРОВАНО, независимо от
того, работает машина нормально или в ее работе произошел сбой. Убедитесь также в том, что все рыча

ги управления установлены в положение УДЕРЖАНИЕ или нейтральное положение.

1. Убедитесь, что зажимы надежно подсоединены к клеммам аккумуляторной батареи.

2. Запустите двигатель исправной машины и дайте ей поработать на высоких холостых оборотах.

3. Поверните пусковой включатель неисправной машины в положение START и запустите двигатель. Если двига-

тель не запустится с первого раза, повторите попытку примерно через 2 минуты.

ОТСОЕДИНЕНИЕ ПУСКОВЫХ КАБЕЛЕЙ

<

 ПРЕДУПРЕЖДЕНИЕ

4. Подсоедините один зажим пускового кабеля (В) к отрицательной (–) клемме аккумуляторной батареи неисп-

равной машины.

5. Подсоедините другой зажим пускового кабеля (В) к поворотной платформе неисправной машины.

ЗАПУСК ДВИГАТЕЛЯ

После запуска двигателя отсоедините пусковые кабели в поряд-
ке, обратном их подсоединению.

1. Отсоедините один зажим пускового кабеля (В) от поворот-

ной платформы неисправной машины.

2. Отсоедините другой зажим пускового кабеля (В) от отрица-

тельной (–) клеммы аккумуляторной батареи исправной ма-
шины.

3. Отсоедините один зажим пускового кабеля (А) от положитель-

ной (+) клеммы аккумуляторной батареи исправной машины.

4. Отсоедините другой зажим пускового кабеля (А) от положи-

тельной (+) клеммы аккумуляторной батареи неисправной
машины.

Блок двигателя
неисправной машины

Аккумуляторная батарея
неисправной машины

Аккумуляторная
батарея исправной
машины

Блок двигателя
неисправной машины

Аккумуляторная батарея
неисправной машины

Аккумуляторная
батарея исправной
машины

3
142

ЭКСПЛУАТАЦИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ПРОЧИЕ НЕИСПРАВНОСТИ

ЭЛЕКТРООБОРУДОВАНИЕ

•

( ): По этим вопросам обязательно обращайтесь к дистрибьютору компании Komatsu.

•

В случае неисправностей или в связи с причинами, требующими ремонта, но не перечисленными ниже, обра-
титесь к дистрибьютору Komatsu.

Неисправность

Основные причины

Способ устранения

;

Неисправность генератора

;

Неисправность электропроводки

(

;

Замените)

(

;

Замените)

Лампа горит слабо даже при работе
двигателя на высоких оборотах

Во время работы
двигателя лампа мигает

Контрольная лампа уровня зарядки
не гаснет даже при работающем
двигателе

Генераториздает посторонний шум

Стартер не проворачивается при
переводе пускового включателя в
положение ON

Ведущая шестерня стартера
не фиксируется в положении

Стартер с трудом проворачивает
двигатель

Стартер отключается до запуска
двигателя

Не загорается контрольная лампа
предпускового подогрева двигателя

При остановке двигателя (пусковой
включатель в положении ON) не
загорается контрольная лампа давления
масла в двигателе

;

Неисправность электропроводки, износ
аккумуляторной батареи

;

Неисправность генератора

;

Неисправность электропроводки

;

Неисправность стартера

;

Низкий уровень зарядки аккумулятор-
ной батареи

;

Низкий уровень зарядки  аккумулятор-
ной батареи

;

Неисправность предохранительного
реле

;

Низкий уровень зарядки аккумулятор-
ной батареи

;

Неисправность стартера

;

Неисправность электропроводки,
неисправность ведущей шестерни
зубчатого венца

;

Низкий уровень зарядки аккумулятор-
ной батареи

;

Неисправность электропроводки

;

Неисправность реле нагревателя

;

Неисправность контрольной лампы

;

Неисправность контрольной лампы

;

Неисправность включателя контрольной
лампы

;

Неисправность электропроводки

;

Обрыв в цепи электронагревателя

;

Неисправность реле электронагревате-
ля

Наружная поверхность нагревателя на
ощупь холодная

(

;

Проверьте, устраните неплотные
соединения клемм, обрывы цепи,
замените аккумуляторную батарею)

(

;

Замените)

(

;

Проверьте, устраните неисправность)

(

;

Замените)

(

;

Проверьте, устраните неисправность)

(

;

Замените)

;

Зарядите

;

Зарядите

(

;

Замените)

(

;

Проверьте, устраните неисправность)

;

Зарядите

(

;

Проверьте, устраните неисправность)

(

;

Замените)

(

;

Замените)

(

;

Проверьте, устраните неисправность)

(

;

Замените)

(

;

Замените)

;

Зарядите

(

;

Замените)

;

Проверьте натяжение ремня вентилятора,
замените

;

Растяжение ременя вентилятора

3
143

ЭКСПЛУАТАЦИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ШАССИ

•

( ): По этим вопросам обязательно обращайтесь к дистрибьютору компании Komatsu.

•

В случае неисправностей или в связи с причинами, требующими ремонта, но не перечисленными ниже, обра-
титесь к дистрибьютору Komatsu.

;

Проверьте натяжение ремня вентилятора,
замените ремень

;

Очистите охладитель, см. раздел ТЕХОБС-
ЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 500
МОТОЧАСОВ (стр. 4-53)

;

Долейте масло до рекомендованного
уровня, см. раздел ПРОВЕРКА УРОВНЯ
МАСЛА В ГИДРОБАКЕ, ДОЛИВ МАСЛА
(стр. 3-73)

;

Ослаблен ремень вентилятора

;

Загрязнен маслоохладитель

;

Недостаточный уровень масла
в гидросистеме

Низкие скорости передвижения и
перемещения поворотной платформы,
стрелы, рукояти и ковша

Насос издает посторонние звуки
(засасывает воздух)

;

Недостаточный уровень масла в гидроси-
стеме

Сильный скачок температуры масла
гидросистемы

Соскакивание гусеницы

Чрезмерный износ звездочки

Ковш поднимается медленно или
не поднимается совсем

Платформа не поворачивается

;

Не выключен выключатель блокировки
поворота платформы

;

Недостаточный уровень масла в
гидросистеме

;

Засорение фильтрующего элемента в
масляном фильтре гидробака, недоста-
точное количество масла

;

Долейте масло до рекомендованного
уровня, см. раздел ПРЕДПУСКОВЫЕ
ПРОВЕРКИ (стр. 3-68).

;

Очистите фильтрующий элемент, см.
раздел ОЧИСТКА СЕТЧАТОГО ФИЛЬТРА
ГИДРОБАКА (стр. 4-66)

;

Установите выключатель блокировки
поворота платформы в положение OFF

;

Долейте масло до рекомендованного
уровня, см. раздел ПРОВЕРКА УРОВНЯ
МАСЛА В ГИДРОБАКЕ, ДОЛИВ МАСЛА
(стр. 3-73)

;

Отрегулируйте натяжение гусениц, см.
раздел ПРИ НЕОБХОДИМОСТИ (стр. 4-29)

;

Ослаблено натяжение гусеницы

Неисправность

Основные причины

Способ устранения

3
144

ЭКСПЛУАТАЦИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ДВИГАТЕЛЬ

•

( ): По этим вопросам обязательно обращайтесь к дистрибьютору компании Komatsu.

•

В случае неисправностей или в связи с причинами, требующими ремонта, но не перечисленными ниже, обра-
титесь к дистрибьютору Komatsu.

;

Уровень масла в поддоне картера
двигателя низкий (засасывание воздуха)

;

Засорен патрон масляного фильтра

;

Слабая затяжка маслопровода, трубного
соединения, утечка масла в месте
повреждения

;

Неисправность датчик давления масла

;

Неисправность контрольной лампы

;

Долейте масло до рекомендованного
уровня, см. раздел ПРЕДПУСКОВЫЕ
ПРОВЕРКИ (стр. 3-68)

;

Замените патрон, см. раздел ТЕХОБСЛУ-
ЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 500 МОТОЧА-
СОВ (стр. 4-53)

(

;

Проверьте, устраните неисправность)

(

;

Замените датчик)

(

;

Замените)

Горит контрольная лампа давления
масла в двигателе

;

Низкий уровень охлаждающей жидкости,
утечка охлаждающей жидкости

;

Ослаблен ремень вентилятора

;

Скопиление грязи или окалины в системе
охлаждения

;

Засорение или повреждение ребер
радиатора

;

Неисправность термостата

;

Ослаблена крышка заливной горловины
радиатора (при работе на большой
высоте)

;

Неисправность датчика уровня охлажда-
ющей жидкости

;

Неисправность контрольной лампы

Горит контрольная лампа уровня
охлаждающей жидкости в радиаторе

Из верхней части радиатора (нагнетатель-
ного клапана) вырывается пар

;

Долейте масло до рекомендованного
уровня, см. раздел ПРЕДПУСКОВЫЕ
ПРОВЕРКИ (стр. 3-68)

;

Проверьте натяжение ремня вентилятора,
отрегулируйте, замените ремень

;

Замените охлаждающую жидкость,
промойте внутренние поверхности
системы охлаждения, см. раздел ПРИ
НЕОБХОДИМОСТИ (стр. 4-29)

;

Очистите или устраните неисправность,
см. раздел ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ
КАЖДЫЕ 500 МОТОЧАСОВ (стр. 4-53)

(

;

Замените термостат)

;

Затяните крышку или замените уплотне-
ние

(

;

Замените датчик)

(

;

Замените контрольную лампу)

При проворачивании стартера
двигатель не запускается

;

Долейте топливо, см. раздел ПРЕДПУС-
КОВЫЕ ПРОВЕРКИ (cтр. 3-68)

;

Отремонтируйте место всасывания
воздуха, см. раздел ТЕХОБСЛУЖИВАНИЕ
ЧЕРЕЗ КАЖДЫЕ 500 МОТОЧАСОВ
(стр. 4-53)

(

;

Замените насос или форсунку)

;

См. раздел ЭЛЕКТРООБОРУДОВАНИЕ
(стр. 3-142)

;

См. раздел ЭЛЕКТРООБОРУДОВАНИЕ
(стр. 3-142)

(

;

Отрегулируйте клапанный зазор)

;

Недостаточный уровень топлива

;

Наличие воздуха в топливной системе

;

Неисправность топливного насоса
высокого давления или форсунки

;

Стартер с трудом проворачивает
двигатель

;

Не загорается контрольная лампа
предпускового подогрева

;

Плохая компрессия

;

Не отрегулирован клапанный зазор

;

Избыток масла в поддоне картера

;

Топливо несоответствующей марки

Выхлопные газы имеют
белый или синий цвет

;

Долейте масло до рекомендованного
уровня, см. раздел ПРЕДПУСКОВЫЕ
ПРОВЕРКИ (стр. 3-68)

;

Перейдите на рекомендованное топливо

Неисправность

Основные причины

Способ устранения

3
145

ЭКСПЛУАТАЦИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

;

Перейдите на рекомендованное топливо

;

См. выше пункт "Горит контрольная лампа
уровня охлаждающей жидкости в радиато-
ре" выше

;

Замените глушитель

(

;

Отрегулируйте зазор)

;

Использование низкосортного топлива

;

Перегрев

;

Повреждение внутриглушителя

;

Увеличенный клапанный зазор

Раздается посторонний шум
(выхлопы или стук)

Неисправность

Основные причины

Способ устранения

Выхлопные газы периодически окрашивают-
ся в черный цвет

Нормальный шум работающего двигателя
временами нарушается посторонним
сопящим звуком

;

Засорен элемент воздушного фильтра

;

Неисправность форсунки

;

Плохая компрессия

;

Неисправность турбонагнетателя

;

Очистите или замените, см. раздел ПРИ
НЕОБХОДИМОСТИ (стр. 4-29)

(

;

Замените форсунку)

(

;

См. пункт "Плохая компрессия" выше)

;

Очистите или замените турбонагнетатель

;

Неисправность форсунки

(

;

Замените форсунку)

3
146

ЭКСПЛУАТАЦИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ

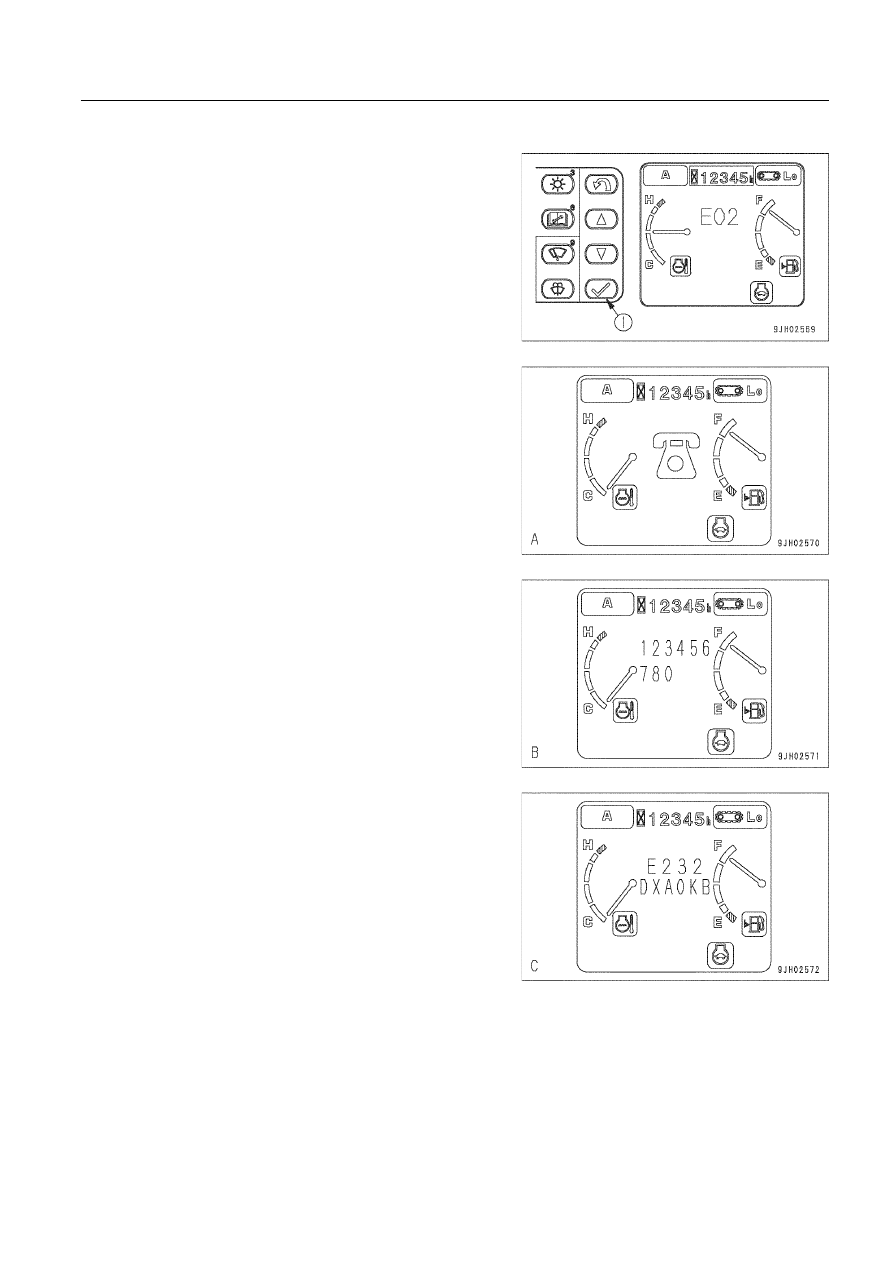

Если на контрольной панели машины отображается код ошибки (при нормальных условиях эксплуатации отобра-
жается ВРЕМЯ), то, руководствуясь таблицей диагностики неисправностей, устраните неисправность.

Индикация неисправностей на блоке системы контроля

Неисправность в системе клапана
PC-EPC

E05

E03

E02

Организуйте немедленную проверку машины специалистами ди-
стрибьютора фирмы Komatsu.

Код ошибки не отображается на контрольной панели, но операции с
рабочим оборудованием и поворот платформы невозможны

Неисправность в системе
регулятора оборотов

Неисправность в системе
тормоза поворота платформы

Регулятор не работает. Переместите рычаг регулятора вручную.
Для фиксирования рычага регулятора в положении всей величи-
ны хода используйте фиксирующие болтовые отверстия на крон-
штейне. В этом случае организуйте немедленную проверку сис-
темы регулятора специалистами дистрибьютора фирмы Komatsu.

Для отключения тормоза поверните выключатель ручного режи-
ма поворота платформы в положение ON.
При включении тормоза поворота платформы перемещайте вык-
лючатель блокировки поворота платформы вручную. В некоторых
случаях, в зависимости от причины неисправности, невозможно
отключить тормоз. В любом случае организуйте немедленную про-
верку специалистами дистрибьютора фирмы Komatsu.

(*)

Работу можно продолжить, установив включатель ручного управ-
ления насосом в положение ON. Тем не менее, немедленно об-
ратитесь к дистрибьютору фирмы Komatsu по поводу проверки
системы клапана PC-EPC. (*)

Если код ошибки не отображается, стартер вращается,
а двигатель не запускается

Поверните аварийный выключатель подачи топлива с соленоид-
ным приводом в положение ON и поверните пусковой включатель
в положение START. Если двигатель запускается, то отпустите
аварийный выключатель подачи топлива с соленоидным приво-
дом и возвратите его в положение OFF.
Стоит отпустить выключатель, как он автоматически вернется в
положение OFF.

Индикация на контрольной

панели

Характер ошибки

Способ устранения

(*): Более подробно о работе с включателем ручного режима управления насосом и выключателем тормоза удер-

жания поворота платформы см. раздел ВКЛЮЧАТЕЛИ (стр. 3-32).

3
147

ЭКСПЛУАТАЦИЯ

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

КОНТАКТНЫЙ ТЕЛЕФОН НА СЛУЧАЙ ОБНАРУЖЕНИЯ ОШИБКИ

Если на блоке системы контроля отображается экран ошибок,
то при каждом нажатии на кнопку подтверждения ввода (1) эк-
ран меняется в следующей последовательности.

Экран ошибок

→

 экран А

→

 экран В

→

 экран С

→

 экран ошибок

Проверьте, введен ли номер контактного телефона на экране В.

ПОЯСНЕНИЕ
Если номер контактного телефона не введен, то экран B не ото-
бражается.
Если необходимо ввести номер контактного телефона, то обра-
титесь к дистрибьютору фирмы Komatsu.
