Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР GALEO PC360-7. Руководство - часть 20

3101

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

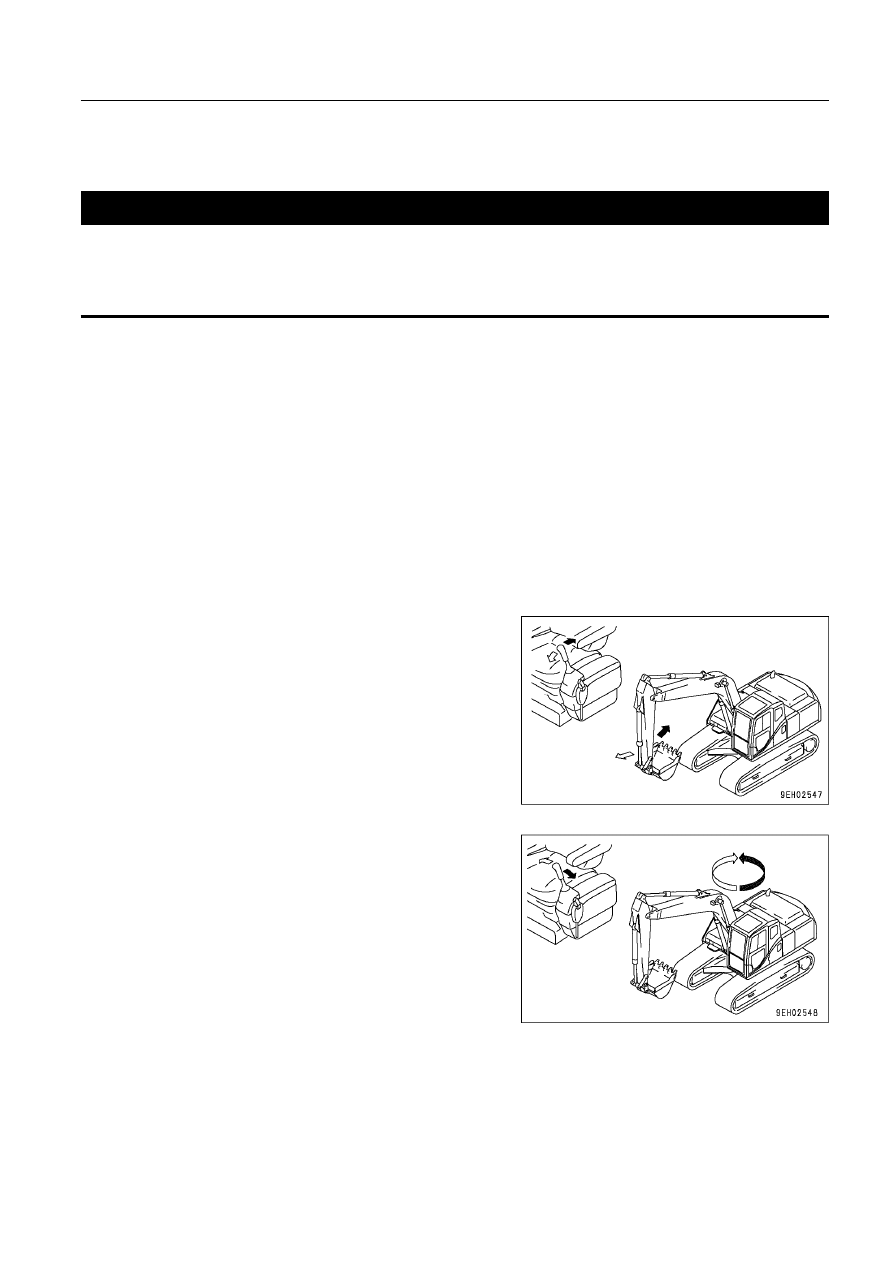

ОРГАНЫ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ
И РАБОЧИЕ ОПЕРАЦИИ

ПРЕДУПРЕЖДЕНИЕ

•

Если задействовать рычаг, когда включен механизм автозамедления оборотов двигателя, то частота
вращения двигателя резко возрастет, поэтому управляйте рычагом осторожно.

•••••

Если рычаг управления рабочим оборудованием передвигать быстро, то рабочее оборудование бу
дет перемещаться быстро, а если медленно – медленно.

Для управления рабочим оборудованием предусмотрено по специальному рычагу слева и справа. Левый рычаг
управления рабочим оборудованием управляет работой рукояти и поворотом платформы, а правый рычаг – рабо-
той стрелы и ковша.

Перемещения рычага и рабочего оборудования показаны на рисунках справа. Если отпустить рычаги, то они авто-
матически возвращаются в нейтральное положение, а рабочее оборудование удерживается на месте.

•

Если машина бездействует, а рычаги управления рабочим оборудованием установлены в нейтральное поло-
жение, то частота вращения двигателя удерживается в среднем диапазоне функцией автозамедления оборо-
тов двигателя, даже если регулятор подачи топлива установлен в положение МАКС.

ПОЯСНЕНИЕ
Если задействовать рычаги до истечения 15 минут после остановки двигателя, то рабочее оборудование можно
опустить на грунт.
Кроме того, рычаги можно задействовать для сброса остаточного давления в контуре гидравлических цилиндров,
а также для опускания стрелы после погрузки машины на трейлер.

•

Управление рукоятью

Переместите левый рычаг управления рабочим оборудова-
нием вперед или назад, если требуется задействовать ру-
коять.

•

Управление поворотом платформы

Переместите левый рычаг управления рабочим оборудова-
нием влево или вправо, если требуется выполнить поворот
платформы.

Управление рукоятью

Управление поворотом платформы

3102

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

•

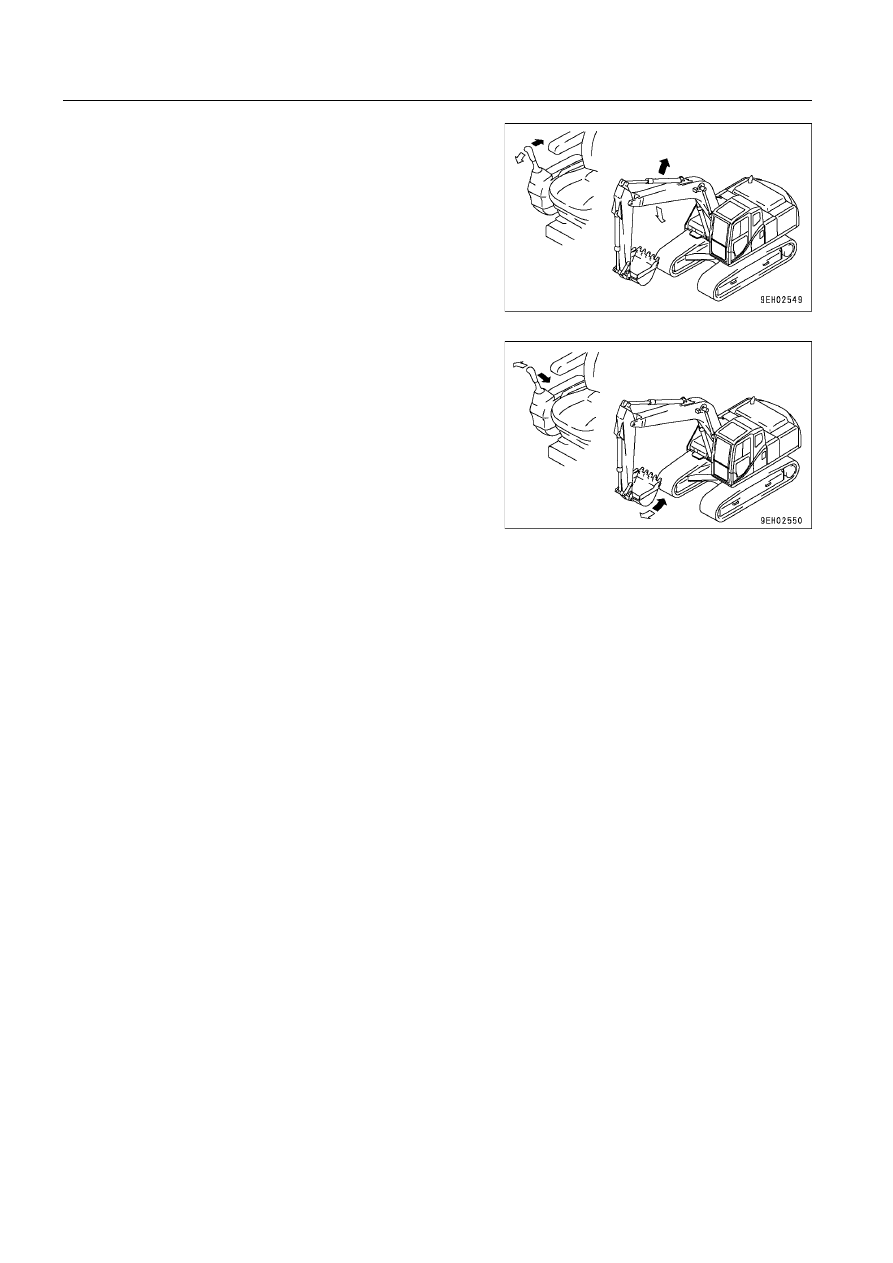

Управление стрелой

Переместите правый рычаг управления рабочим оборудо-
ванием вперед или назад, чтобы задействовать стрелу.

•

Управление ковшом

Переместите правый рычаг управления рабочим оборудо-
ванием влево или вправо, чтобы задействовать ковш.

Управление стрелой

Управление ковшом

3103

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

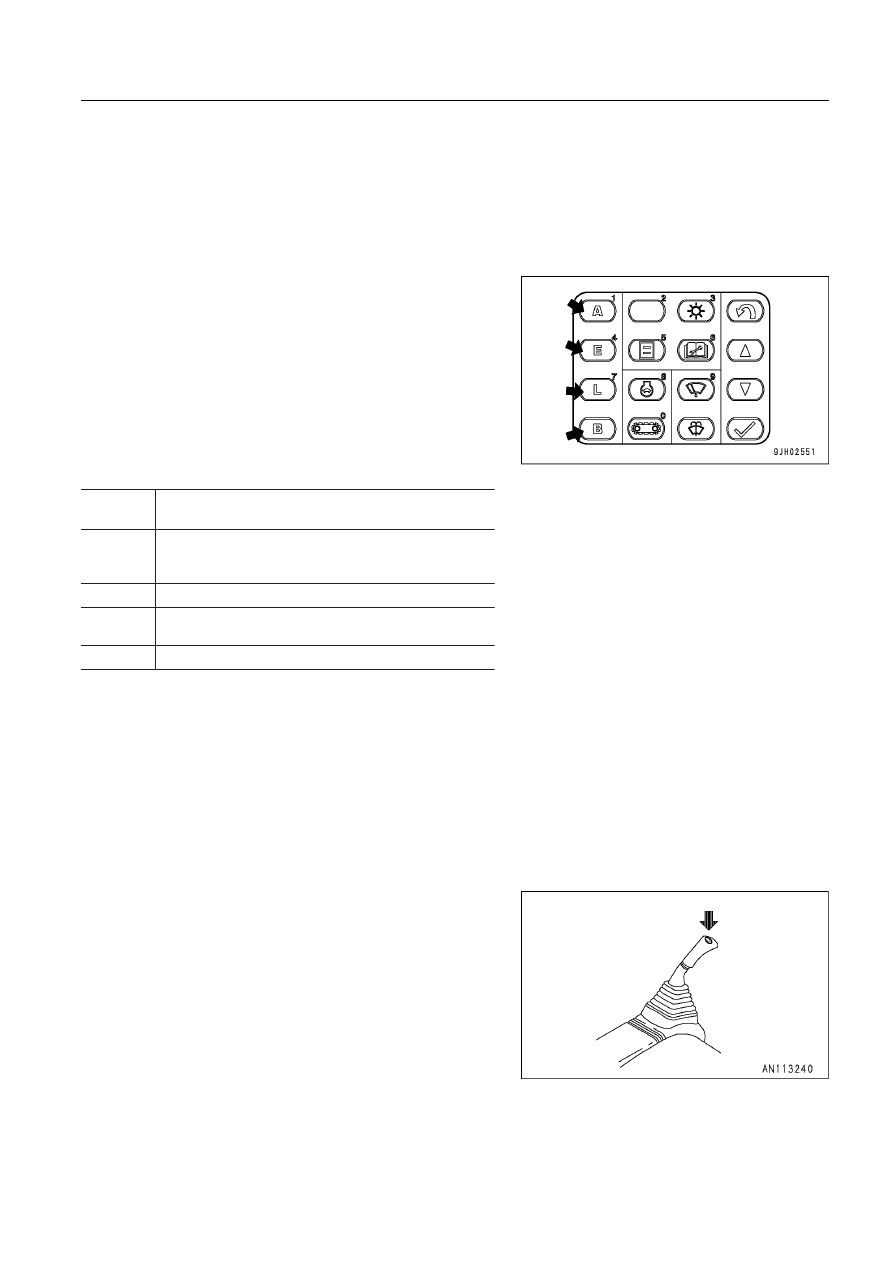

ВЫБОР РАБОЧЕГО РЕЖИМА

Рабочий режим
Пользуясь переключателем рабочего режима с целью выбора такого режима, который соответствует условиям
эксплуатации, можно оптимизировать выполнение рабочих операций.

Для оптимального использования каждого режима соблюдайте следующий порядок действий.

При установке пускового включателя в положение ON включается рабочий режим A (выемка грунта).

Используйте переключатель рабочего режима для установки
оптимального режима, наиболее пригодного для выполнения
выбранного типа работ.

ПРИМЕЧАНИЕ
Если работы с применением гидромолота вести в тяжелом
режиме выемки грунта, то можно повредить гидравличес
кое оборудование. Работайте гидромолотом только в ре
жиме B.

КНОПКА ВКЛЮЧЕНИЯ МАКСИМАЛЬНОЙ МОЩНОСТИ
Сенсорную кнопку включения максимальной мощности можно использовать во время работы для увеличения мощ-
ности рабочего усилия. При необходимости использовать данную функцию, оптимально сочетайте ее с рабочим
режимом.

1. Нажмите на левую кнопку включения максимальной мощно-

сти и удерживайте ее нажатой. Мощность растет, пока кноп-
ка остается нажатой. Однако через 8,5 секунды увеличение
мощности автоматически прекращается.

•

Данная функция не включается, если выбран рабочий
режим L или B.

(

)

(

3104

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

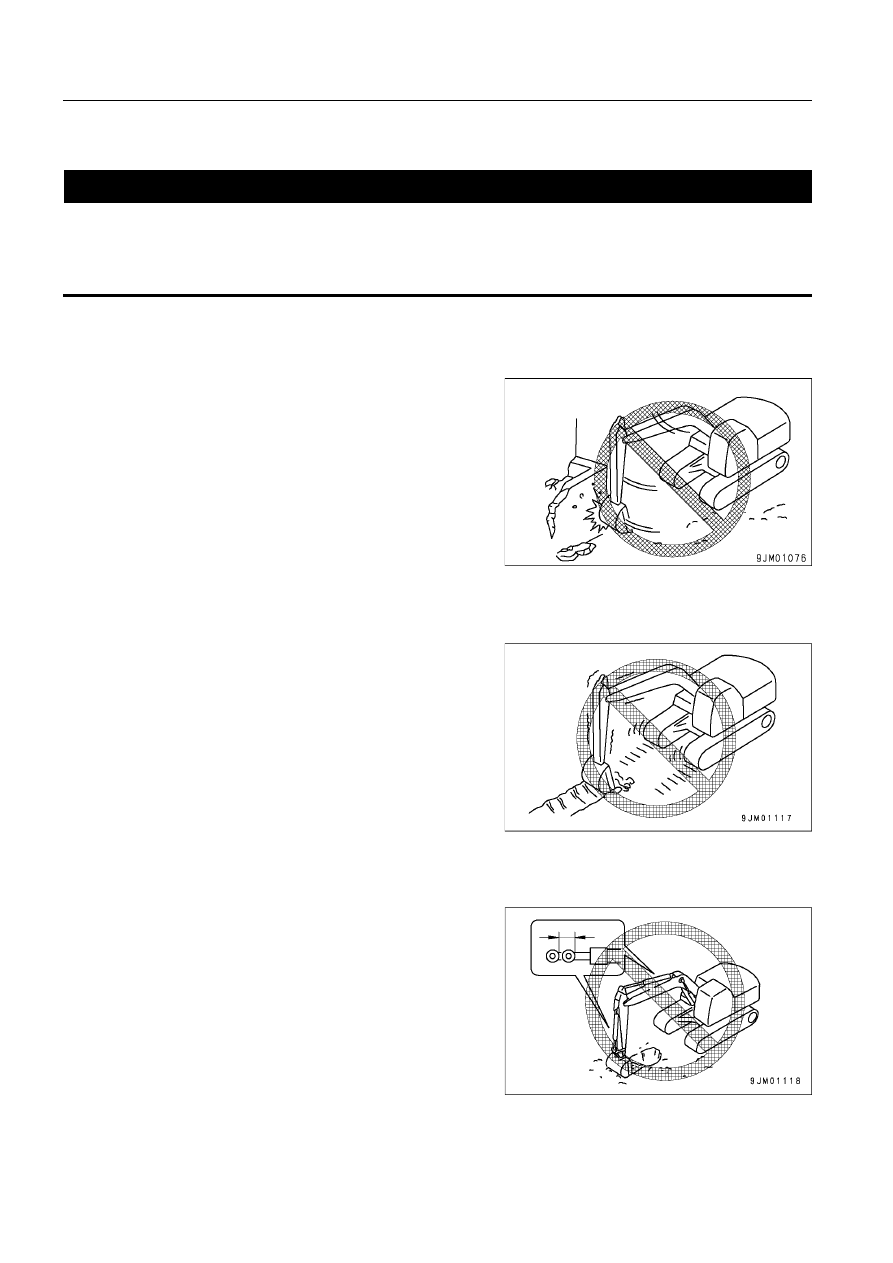

ЗАПРЕЩЕННЫЕ ОПЕРАЦИИ

ПРЕДУПРЕЖДЕНИЕ

•

Если необходимо задействовать рычаг управления рабочим оборудованием во время передвижения
машины, действуйте очень осторожно.

•••••

Если задействовать какойлибо рычаг, когда включен механизм автозамедления оборотов двигате
ля, то частота вращения двигателя резко возрастет, поэтому будьте осторожны в управлении.

ОПЕРАЦИИ С ИСПОЛЬЗОВАНИЕМ УСИЛИЯ ПОВОРОТА ПЛАТФОРМЫ

Не используйте развиваемое при повороте платформы усилие
для того, чтобы трамбовать грунт или разрушать объекты. Это
не только опасно, но и резко сокращает срок службы машины.

ОПЕРАЦИИ С ИСПОЛЬЗОВАНИЕМ УСИЛИЯ ПЕРЕДВИЖЕНИЯ

Никогда не погружайте зубья ковша в грунт с целью использо-
вать усилие передвижения для выполнения экскаваторных ра-
бот. Это приведет к повреждению машины или рабочего обору-
дования.

ОПЕРАЦИИ С ВЫДВИЖЕНИЕМ ГИДРОЦИЛИНДРОВ ДО КОНЦА ХОДА

Если во время выполнения работ шток используемого цилиндра
переместить до конца хода, то внешнее усилие, приложенное к
рабочему оборудованию, повредит гидравлические цилиндры.
Избегайте рабочих операций, при которых гидравлический ци-
линдр полностью втягивается или полностью выдвигается.

3105

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

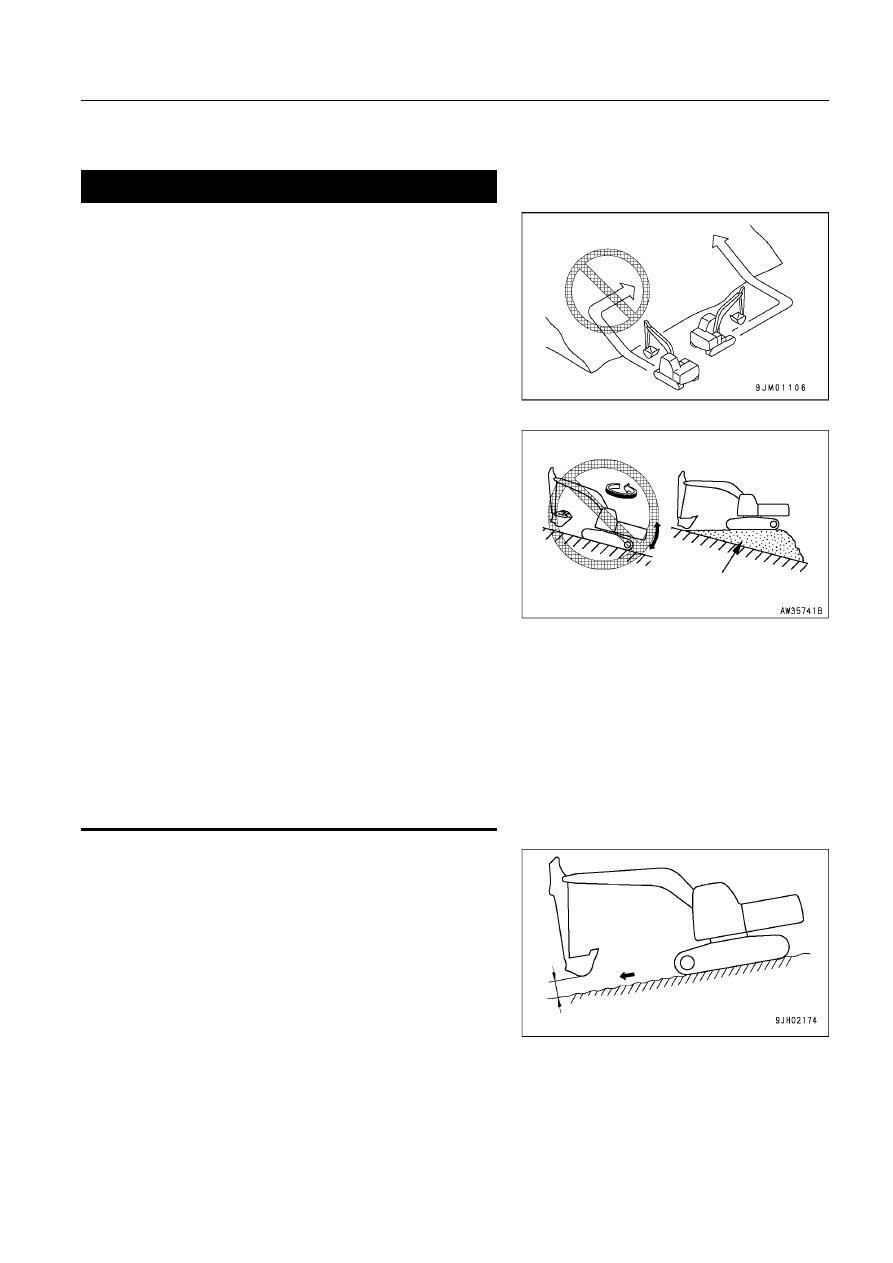

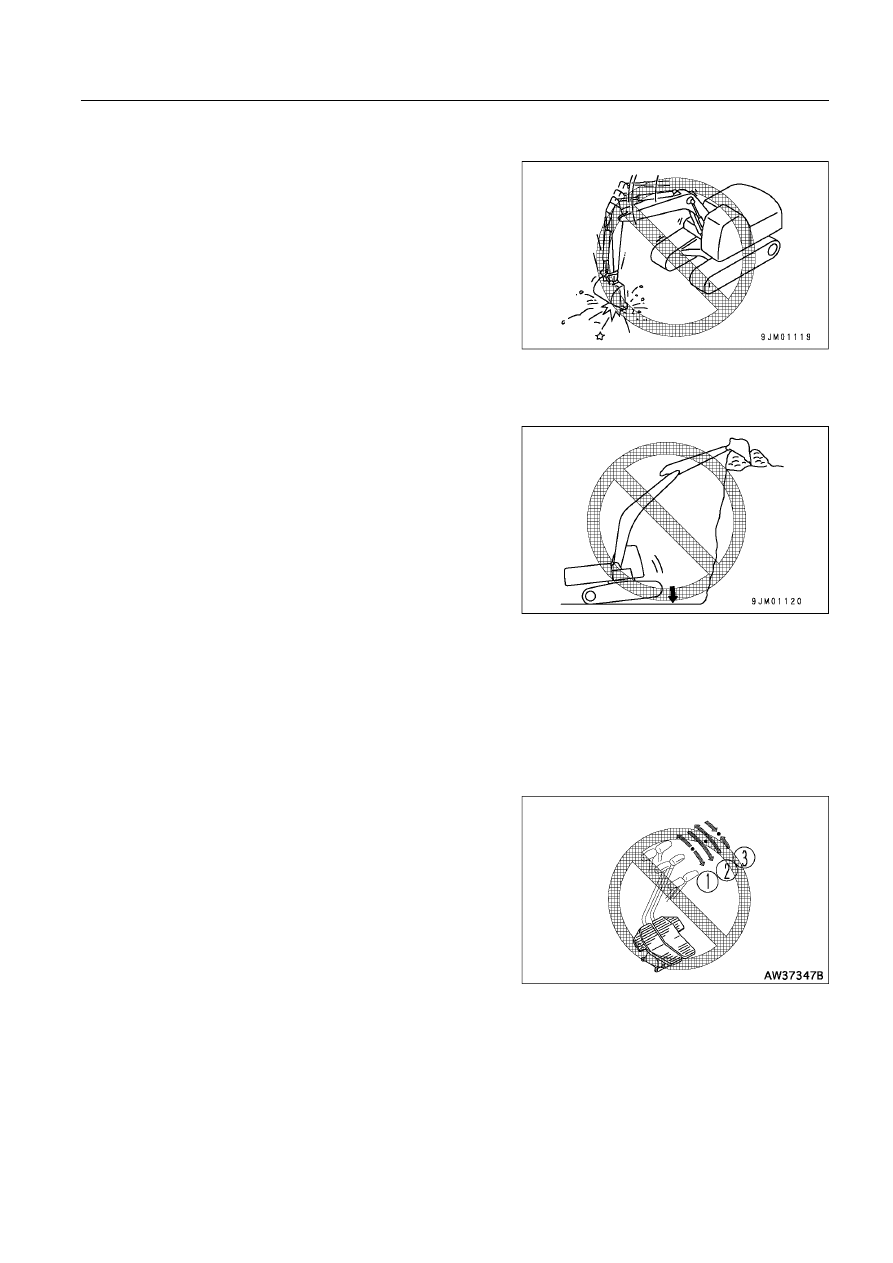

ОПЕРАЦИИ С ИСПОЛЬЗОВАНИЕМ СИЛЫ СВОБОДНОГО ОПУСКАНИЯ КОВША

Никогда не используйте для резания грунта массу свободно
опускаемой машины, или свободно опускаемый ковш в качестве
мотыги, лома или сваебойного копра.

Это существенно сократит срок службы машины.

ОПЕРАЦИИ С ИСПОЛЬЗОВАНИЕМ СИЛЫ СВОБОДНОГО
ОПУСКАНИЯ МАШИНЫ

Запрещается использовать для выемки грунта силу свободно-
го опускания машины.

ВЫЕМКА ТВЕРДОГО СКАЛЬНОГО ГРУНТА

Выемку скального грунта лучше проводить после предварительного его разрушения с применением специальных
средств. Это не только уменьшит вероятность повреждения машины, но и сэкономит немало средств.

РЕЗКОЕ ПЕРЕМЕЩЕНИЕ РЫЧАГОВ ПРИ ПЕРЕДВИЖЕНИИ
НА ВЫСОКОЙ СКОРОСТИ

(1) Ни в коем случае не делайте резких перемещений рычагов,

поскольку машина от этого может внезапно тронуться с ме-
ста.

(2) Избегайте резких перемещений рычагов из положения пе-

реднего хода в положение заднего хода (или из положения
заднего хода в положение переднего хода).

(3) Избегайте резких изменений в положении рычагов, в част-

ности, резкой остановки при передвижении на почти мак-
симально скорости (не отпускайте их резко).

Передний ход

Нейтраль

Задний ход

3106

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

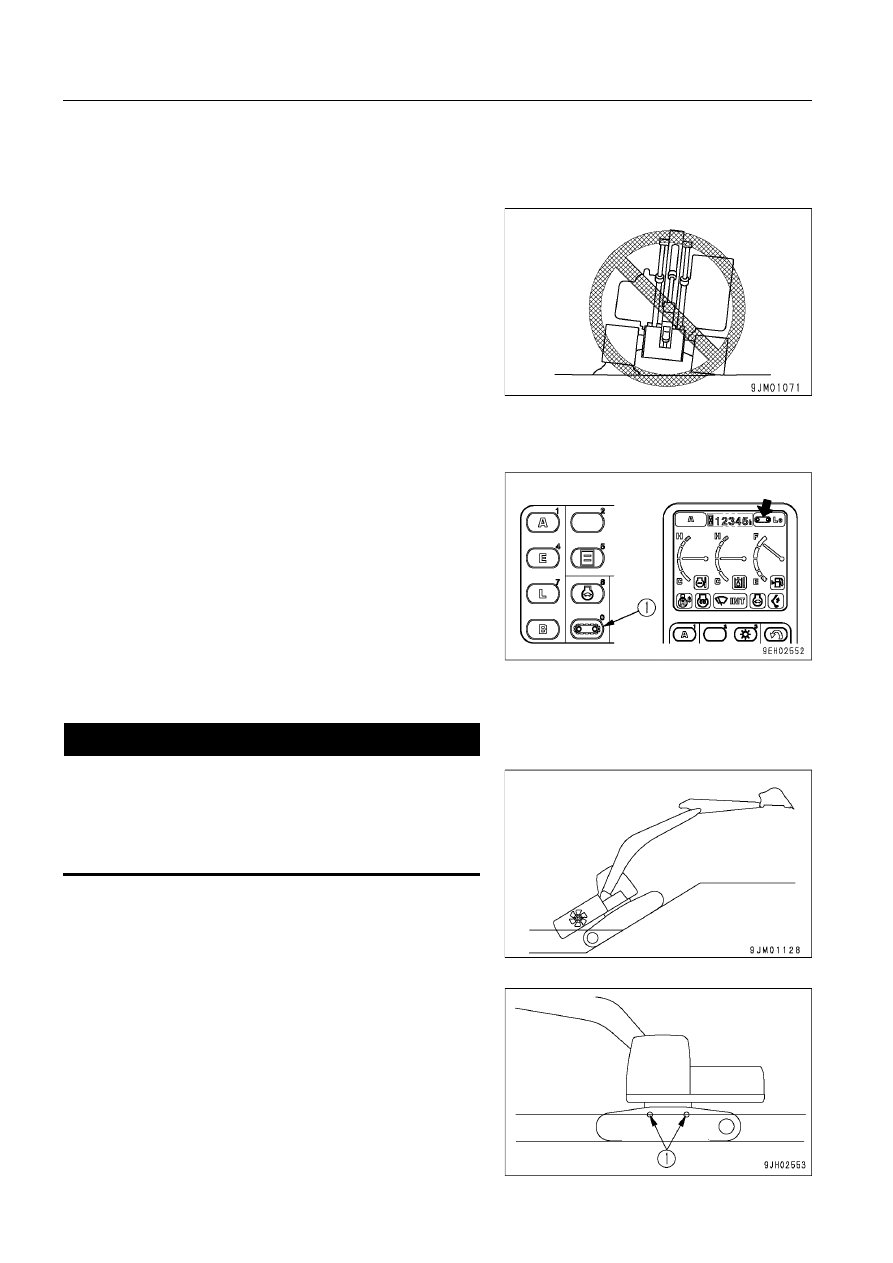

ОБЩИЕ СВЕДЕНИЯ ПО ЭКСПЛУАТАЦИИ

ПЕРЕДВИЖЕНИЕ

При передвижении через валуны, пни или другие препятствия
машина (особенно ее ходовая часть) подвергается сильным
ударным воздействиям, поэтому сбросьте скорость передвиже-
ния и переезжайте через препятствия так, чтобы они приходи-
лись по центру гусениц. При возможности такие препятствия
следует удалять с пути машины или объезжать их.

ПЕРЕДВИЖЕНИЕ НА ВЫСОКОЙ СКОРОСТИ

По неровному дорожному полотну типа пласта скальной поро-
ды или неровной дороги с большими камнями передвигайтесь
на малой скорости (Lo). Для передвижения на высокой скорос-
ти (Hi) разверните ходовую часть так, чтобы направляющее ко-
лесо было впереди.

•

Чтобы переключить скорость передвижения, нажмите на пе-
реключатель скорости передвижения (1). Скорость пере-
движения отображается на дисплее как Lo, Mi, или Hi (низ-
кая, средняя или высокая).

ДОПУСТИМАЯ ГЛУБИНА ВОДНОЙ ПРЕГРАДЫ

ВНИМАНИЕ

Выезжая на машине из воды, следите за углом ее продоль
ного крена: если он превысит 15°, то задняя часть поворот
ной платформы окажется под водой, и вентилятор радиа
тора начнет ее пенить и разбрызгивать. Изза этого вен
тилятор может выйти из строя.
Будьте предельно осторожны, выезжая на машине из воды.

Никогда не заезжайте на машине в воду, если ее уровень выше
центра поддерживающего катка (1).

Закачивайте в детали, которые длительное время пробыли под
водой, столько консистентной смазки, чтобы прежняя смазка
выдавилась из подшипников (в особенности вокруг соедини-
тельного пальца ковша).

Место индикации

3107

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПЕРЕДВИЖЕНИЕ ПО СКЛОНАМ

ПРЕДУПРЕЖДЕНИЕ

На время передвижения поднимайте ковш прибл. на
20 30 см над поверхностью грунта.

Не передвигайтесь под уклон задним ходом.

•

При передвижении по сильно пересеченной местнос
ти удерживайте рабочее оборудование вблизи повер
хности грунта и ограничьте скорость передвижения.

•

Никогда не разворачивайтесь на склонах и не пересе
кайте их поперек.
Выполняйте данные маневры только на горизонтальной
площадке. Это может занять больше времени, но обес
печит безопасность работы.

•

Работайте на машине или передвигайтесь на ней толь
ко таким образом, чтобы можно было безо всякого рис
ка остановиться в любой момент, если машина начнет
скользить или потеряет устойчивость.

•

Выполнение поворотов или использование рабочего
оборудования на склонах грозит машине потерей ус
тойчивости и опрокидыванием, поэтому воздерживай
тесь от подобных действий.
Особенно опасно производить поворот платформы с
нагруженным ковшом в сторону основания склона.
При необходимости таких работ сгребите грунт и со
орудите на склоне площадку, которая бы удерживала
машину во время работы в горизонтальном положении.

•

Не передвигайтесь по крутым склонам ни вверх, ни вниз.
Такое передвижение грозит машине опрокидыванием.

•••••

Если при передвижении вверх по склону гусеничная
цепь пробуксовывает или продолжение подъема толь
ко за счет силы сцепления гусениц с поверхностью не
возможно, не применяйте тяговое усилие рукояти, что
бы помочь машине подняться по склону. Такое передви
жение грозит машине опрокидыванием.

1. При спуске по крутым склонам используйте рычаг управле-

ния передвижением и рычаг управления подачей топлива,
чтобы сохранить низкую скорость передвижения. При спус-
ке по склону крутизной более 15° установите рабочее обо-
рудование в положение, показанное на рисунке справа, и
снизьте частоту вращения двигателя.

ПОЯСНЕНИЕ
Передвигайтесь вниз по склону, развернув ходовую часть звез-
дочкой в сторону спуска.
Если машина передвигается вниз по склону звездочкой вверх,
то, как правило, это приводит к ослаблению гусеничной цепи,
что может привести к ее пробуксовыванию.

Площадка

20 - 30 см

3108

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

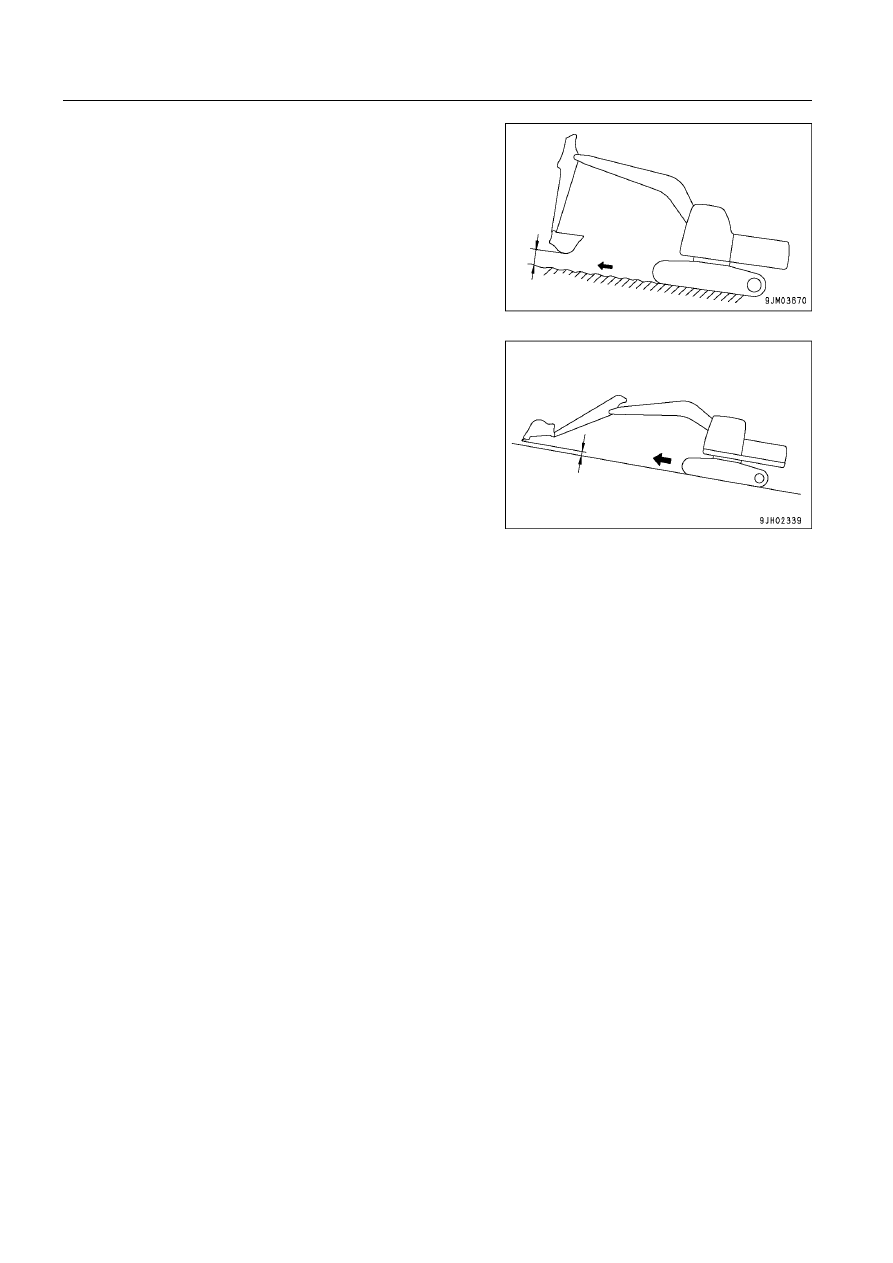

2. При подъеме по склону крутизной более 15° установите ра-

бочее оборудование в положение, показанное на рисунке
справа.

•

Чтобы обеспечить устойчивость машины при движении
вверх по крутому склону, выдвиньте рабочее оборудование
вперед, удерживайте его приблизительно на высоте 20 - 30
см над поверхностью грунта и передвигайтесь на низкой
скорости.

ПЕРЕДВИЖЕНИЕ ПОД УКЛОН

Чтобы затормозить машину при передвижении под уклон, установите рычаг управления передвижением в нейт-
ральное положение. Это вызовет автоматическое включение тормоза.

ОСТАНОВКА ДВИГАТЕЛЯ НА СКЛОНЕ

Если двигатель остановился при передвижении вверх по склону, передвиньте все рычаги в нейтральное положе-
ние, после чего перезапустите двигатель.

МЕРЫ ПРЕДОСТОРОЖНОСТИ НА СКЛОНАХ

•

Если в момент остановки двигателя машина находится на склоне, то ни в коем случае не задействуйте левый
рычаг управления рабочим оборудованием для поворота платформы. Платформа будет поворачиваться под
действием своего веса.

•

Будьте предельно осторожны, когда открываете или закрываете дверь на склонах. Дверь может внезапно рас-
пахнуться или захлопнуться под собственным весом. Обязательно закрывайте дверь так, чтобы она была на-
дежно зафиксирована.

20 - 30 см
