Komatsu. ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР GALEO PC360-7. Руководство - часть 19

3
93

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ОСТАНОВКА ДВИГАТЕЛЯ

ПРИМЕЧАНИЕ
Если резко останавливать двигатель, прежде чем он остыл, то его срок службы может сильно сократить

ся. Поэтому не допускайте резкой остановки двигателя, за исключением аварийных ситуаций.

В частности, если двигатель перегрелся, не допускайте его резкой остановки, а дайте ему поработать на
средних оборотах, чтобы он постепенно остыл, и только потом остановите его.

1. Дайте двигателю поработать на низких холостых оборотах

около 5 минут, чтобы он постепенно остыл.

2. Поверните ключ в пусковом включателе (1) в положение OFF

и остановите двигатель.

3. Извлеките ключ из пускового включателя (1).

ПРОВЕРКА ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ

1. Обойдите машину кругом и осмотрите рабочее оборудование, внешний вид машины и ходовую часть, а также

проверьте, нет ли утечек масла или охлаждающей жидкости. Устраните все обнаруженные неисправности.

2. Заполните топливный бак.

3. Проверьте, нет ли в моторном отсеке обрывков бумаги или мусора. Во избежание возгорания полностью уда-

лите обрывки бумаги и мусор.

4. Удалите всю грязь, прилипшую к ходовой части.

ПОЯСНЕНИЕ
Если после остановки двигателя для его повторного запуска повернуть пусковой включатель приблизительно на
10 секунд в положение ON или START, то индикация блока системы контроля не изменится, при этом на дисплее
отобразится тот же экран, который был до установки пускового включателя в положение OFF.

3
94

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПРИВЕДЕНИЕ МАШИНЫ В ДВИЖЕНИЕ

ПОДГОТОВКА К ПЕРЕДВИЖЕНИЮ МАШИНЫ

<

 ПРЕДУПРЕЖДЕНИЕ

•

Прежде чем задействовать рычаги рулевого управле

ния, проверьте, как расположена рама гусеничной те

лежки.
Если звездочка находится впереди, то перемещение
рычагов управления передвижением будет вызывать
передвижение в обратном направлении.

•

Прежде чем привести машину в движение, убедитесь,
что пространство вокруг машины безопасно, затем по

дайте звуковой сигнал.

•

Не позволяйте никому находиться вблизи машины.

•

Уберите все препятствия с пути следования машины.

•

Позади машины находится непросматриваемая зона,
поэтому при передвижении задним ходом будьте осо

бенно осторожны.

•

Если передвинуть рычаг в диапазон замедления обо

ротов двигателя, то частота вращения двигателя рез

ко возрастет. Соблюдайте осторожность при переме

щении рычагов управления.

•••••

Если машина оборудована сигналом предупреждения о
передвижении, убедитесь в исправности сигнализации.

1. Установите выключатель блокировки поворота платформы

(1) в положение ON (включено) и убедитесь, что загорелась
контрольная лампа (2) блокировки поворота платформы.

2. Поверните регулятор подачи топлива (3) в сторону положе-

ния максимальной частоты вращения, чтобы увеличить обо-
роты двигателя.

Макс. частота

вращения

МАКС.

3
95

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПЕРЕДВИЖЕНИЕ МАШИНЫ ПЕРЕДНИМ ХОДОМ

1. Установите рычаг блокировки (4) в положение РАЗБЛОКИ-

РОВАНО, сложите рабочее оборудование и поднимите его
на 40 - 50 см над поверхностью грунта.

2. Задействуйте правый и левый рычаги управления передви-

жением (5), либо правую и левую педали хода (6) следую-
щим образом:

•

Если звездочка находится сзади машины

Медленно отожмите рычаги (5) от себя или медленно нажми-
те на носки педалей (6), чтобы привести машину в движение.

•

Если звездочка находится впереди машины

Медленно оттяните рычаги (5) назад или медленно нажмите
на пятки педалей (6), чтобы привести машину в движение.

3. Если машина оснащена сигналом предупреждения о передвижении, убедитесь в исправности сигнализации.

Если сигнальное устройство не работает, то обратитесь к дистрибьютору Komatsu с заявкой на ремонт.

ПОЯСНЕНИЕ
Если при низких температурах скорость передвижения машины не соответствует норме, то тщательно проведите
прогрев. Кроме того, если ходовая часть засорена грязью и скорость передвижения машины не соответствует
норме, то удалите грунт и грязь с ходовой части.

Заблоки-
ровано

Разблоки-
ровано

40 - 50 см

Звездочка

Звездочка

3
96

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПЕРЕДВИЖЕНИЕ МАШИНЫ ЗАДНИМ ХОДОМ

1. Установите рычаг блокировки (4) в положение РАЗБЛОКИ-

РОВАНО, сложите рабочее оборудование и поднимите его
на 40 - 50 см над поверхностью грунта.

2. Задействуйте правый и левый рычаги управления передви-

жением (5), либо правую и левую педали хода (6) следую-
щим образом:

•

Если звездочка находится сзади машины

Медленно оттяните рычаги (5) назад или медленно нажмите
на пятки педалей (6), чтобы привести машину в движение.

•

Если звездочка находится впереди машины

Медленно отожмите рычаги (5) от себя или медленно нажми-
те на носки педалей (6), чтобы привести машину в движение.

3. Если машина оснащена сигналом предупреждения о передвижении, убедитесь в исправности сигнализации.

Если сигнальное устройство не работает, то обратитесь к дистрибьютору Komatsu с заявкой на ремонт.

ПОЯСНЕНИЕ
Если при низких температурах скорость передвижения машины не соответствует норме, то тщательно проведите
прогрев. Кроме того, если ходовая часть засорена грязью и скорость передвижения машины не соответствует
норме, то удалите грунт и грязь с ходовой части.

Заблоки-
ровано

Разблоки-
ровано

40 - 50 см

Звездочка

Звездочка

3
97

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ОСТАНОВКА МАШИНЫ

<

 ПРЕДУПРЕЖДЕНИЕ

Избегайте резких остановок. При остановке оставляйте пространство для торможения с запасом.

1. Переведите правый и левый рычаги управления передвиже-

нием (1) в нейтральное положение, затем остановите ма-
шину.

3
98

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

УПРАВЛЕНИЕ ПЕРЕДВИЖЕНИЕМ МАШИНЫ

Изменение направления передвижения

<

 ПРЕДУПРЕЖДЕНИЕ

Меняйте направление передвижения при помощи рычагов уп-
равления передвижением.

При малейшей возможности избегайте резких изменений на-
правления передвижения. В частности, перед поворотом с про-
тивовращением гусениц (разворотом на месте) обязательно
остановите машину.

Действуйте двумя рычагами управления передвижением (1) сле-
дующим образом.

Прежде чем перемещать рычаги управления передвижением, проверьте положение звездочки. Если звез

дочка находится впереди, то перемещение рычагов управления передвижением будет вызывать пере

движение в обратном направлении.

Для поворота влево:

Отожмите правый рычаг управления передвижением от себя,
если требуется повернуть влево, передвигаясь передним ходом;
потяните его на себя, если требуется повернуть влево, передви-
гаясь задним ходом.

ПОЯСНЕНИЕ
Чтобы повернуть вправо, задействуйте левый рычаг управления
передвижением таким же образом.

Изменение направления передвижения машины после остановки

Поворот влево
при передвижении
передним ходом

Поворот влево
при передвижении
задним ходом

3
99

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ

И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

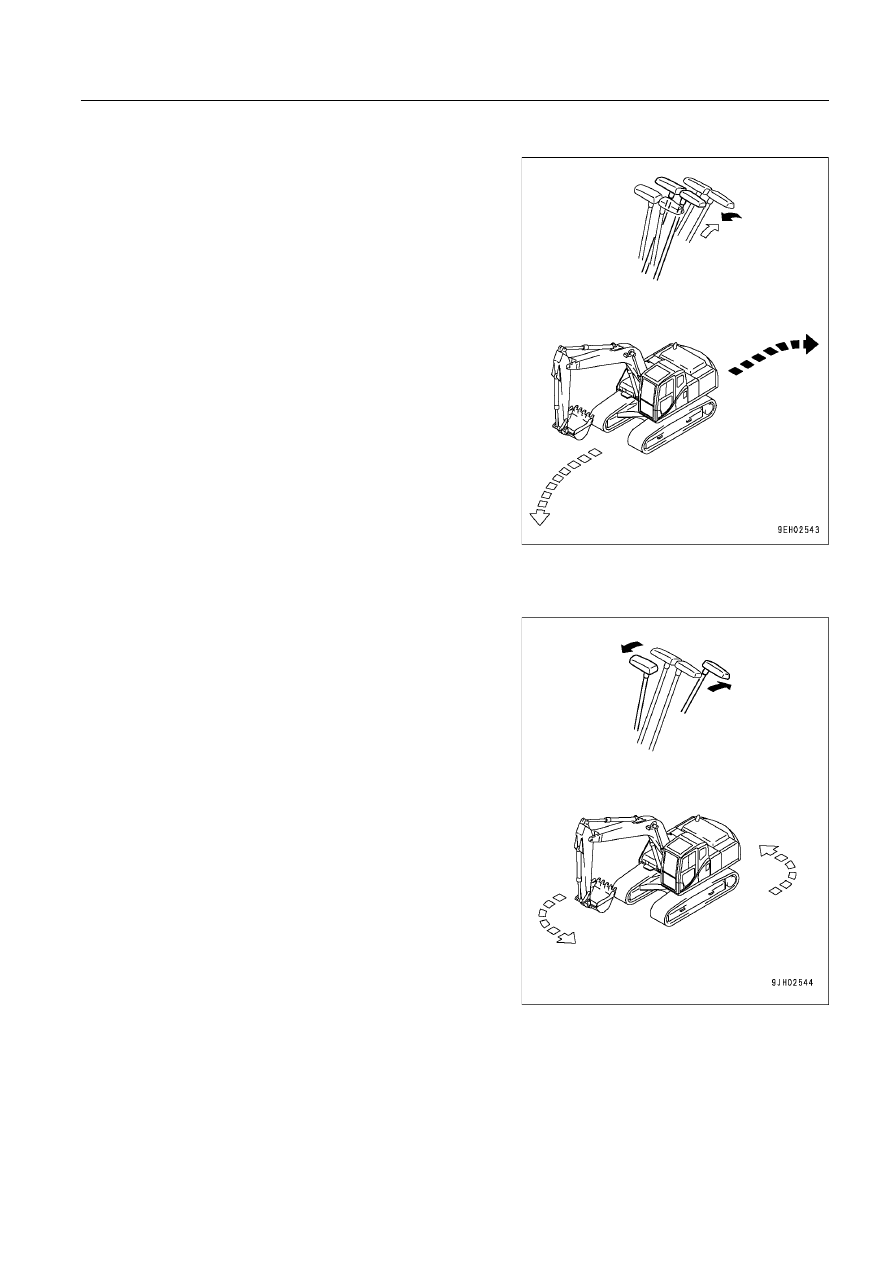

Изменение направления передвижения машины

Для поворота влево:

Если вернуть левый рычаг управления передвижением в нейт-
ральное положение, то машина повернет влево.

ПОЯСНЕНИЕ
Чтобы повернуть вправо, задействуйте правый рычаг управле-
ния передвижением таким же образом.

Чтобы выполнить поворот влево с противовращением гусениц
(разворот на месте), потяните на себя левый рычаг управления
передвижением и отожмите от себя правый рычаг управления
передвижением.

ПОЯСНЕНИЕ
Чтобы выполнить поворот вправо с противовращением гусениц,
потяните на себя правый рычаг управления передвижением и
отожмите от себя левый рычаг управления передвижением.

Поворот с противовращением гусениц (разворот на месте)

Поворот влево
при передвижении
передним ходом

Поворот влево
при передвиже-
нии задним ходом

3
100

ЭКСПЛУАТАЦИЯ

РАБОЧИЕ ОПЕРАЦИИ НА МАШИНЕ
И СООТВЕТСТВУЮЩИЕ ОРГАНЫ УПРАВЛЕНИЯ

ПОВОРОТ ПЛАТФОРМЫ

<

 ПРЕДУПРЕЖДЕНИЕ

•

Задняя часть машины выступает за пределы гусениц.
Убедитесь, что зона вокруг машины безопасна, преж

де чем выполнить поворот платформы.

•

Убедитесь, что контрольная лампа (2) блокировки по

ворота платформы не горит.

•••••

Если рычаг управления поворотом платформы пере

двигать быстро, то поворотная платформа будет пово

рачиваться быстро, а если медленно – медленно.

1. Прежде чем начать поворот платформы, поверните выклю-

чатель (1) блокировки поворота платформы в положение
OFF и убедитесь, что контрольная лампа (2) блокировки по-
ворота платформы погасла.

2. Для поворота платформы задействуйте рычаг (3) управле-

ния рабочим оборудованием.
В положении N включается тормоз поворота платформы.

3. При отсутствии необходимости в повороте платформы по-

верните выключатель блокировки поворота платформы (1)
в положение ON Убедитесь, что контрольная лампа (2) бло-
кировки поворота платформы загорелась.

Поворот плат-
формы влево

Поворот плат-
формы вправо
