Ниже приводится описание устройств, используемых при эксплуатации машины.
Для правильной и безопасной эксплуатации машины важно иметь четкое представление об особенностях экс-
плуатации оборудования и значениях индикаторов.

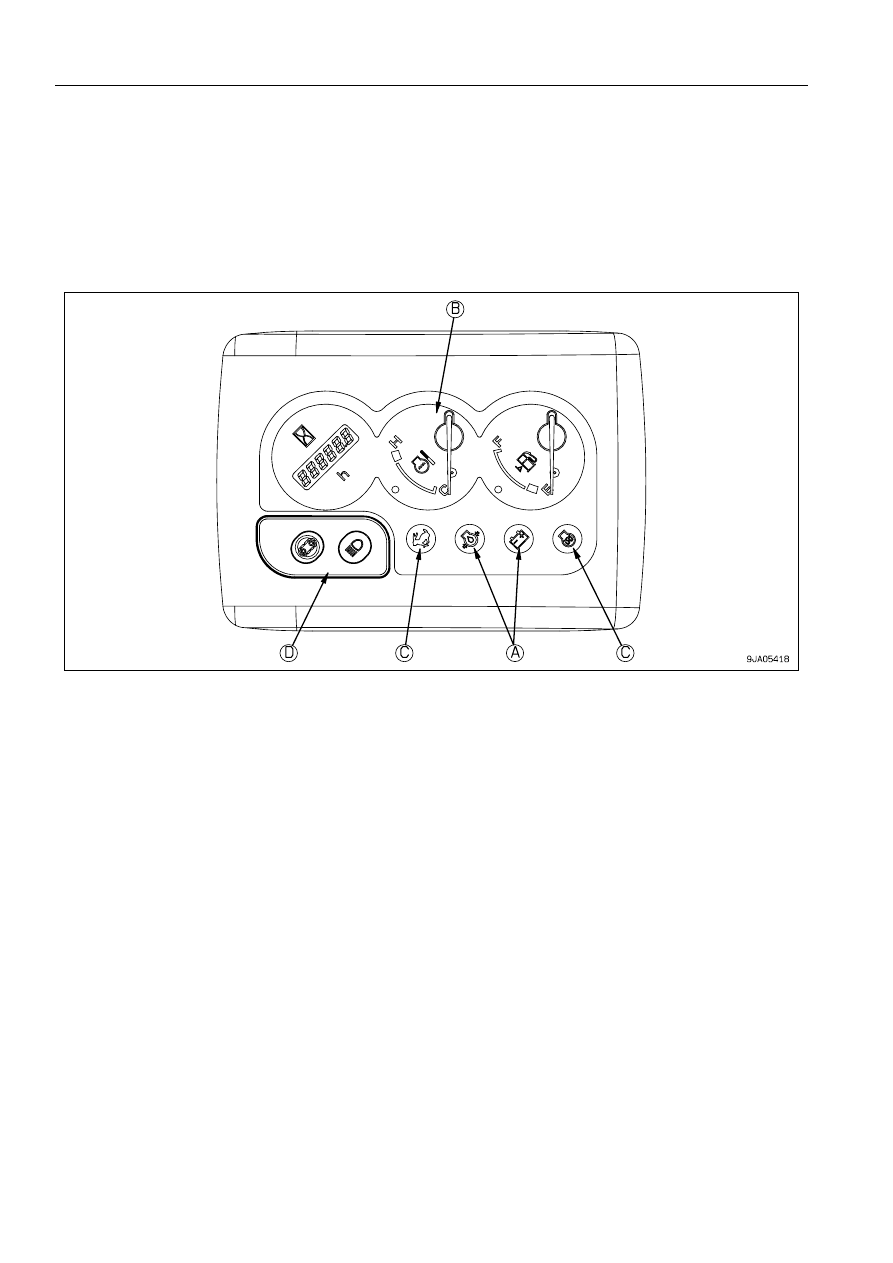

СИСТЕМА КОНТРОЛЯ

(A)

(B)

Аварийные контрольные лампы

Панель контрольно-измерительных приборов

(C)

(D)

Контрольные лампы

Панель переключателей блока системы контроля

ЭКСПЛУАТАЦИЯ

3-5

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Аварийные контрольные лампы

ВНИМАНИЕ

Если контрольная лампа начинает мигать или раздается звуковой сигнал, то немедленно остановите
двигатель или дайте ему поработать на низких холостых оборотах, затем немедленно выясните причину
неисправности и устраните ее.

Приведенные ниже параметры необходимо проверять при работающем двигателе. При наличии неисправности
загорится соответствующая контрольная лампа и раздастся звуковой сигнал. Незамедлительно проведите необ-
ходимые ремонтные работы.

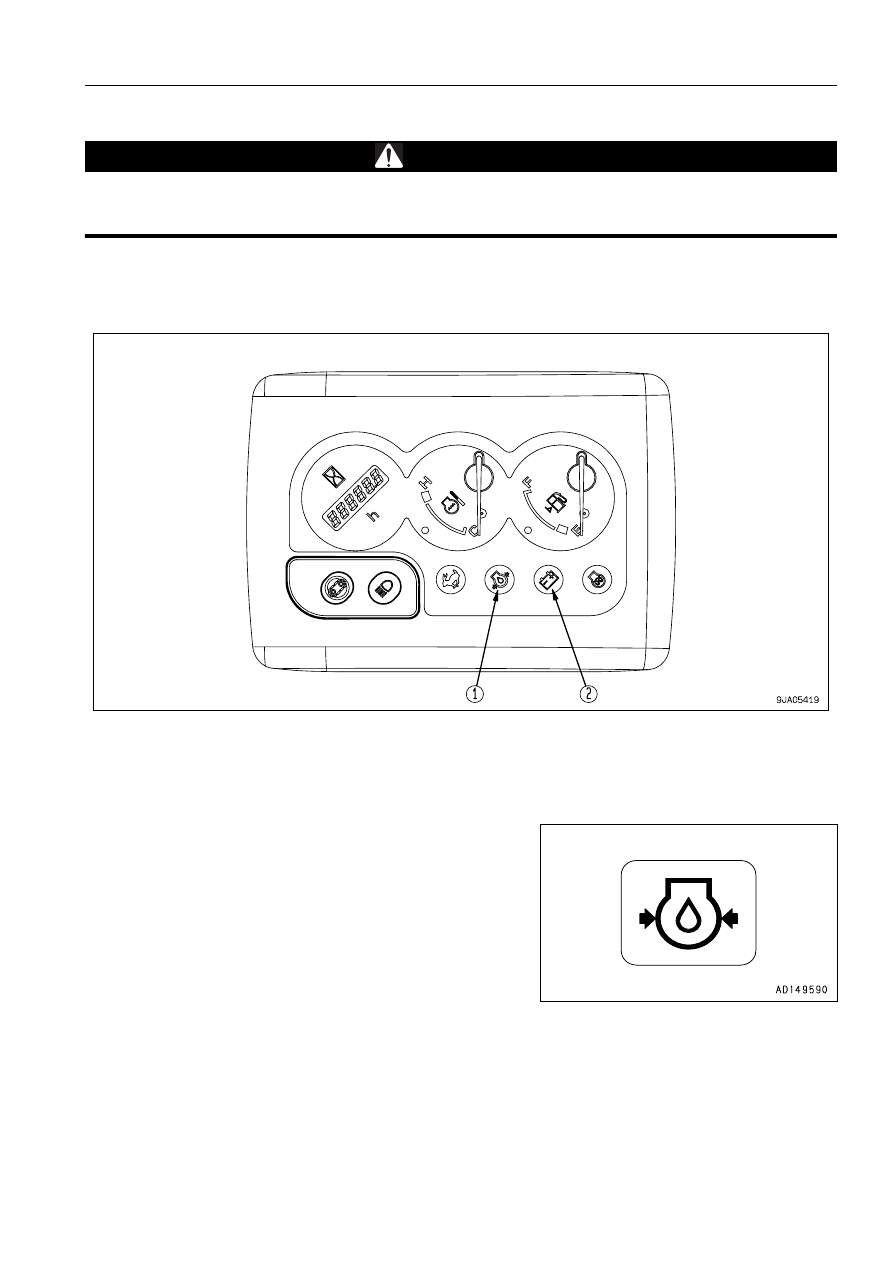

Контрольная лампа давления масла в двигателе
Контрольная лампа (1) начинает мигать и раздается звуковой
сигнал, если давление масла в двигателе падает ниже заданного
уровня.
Если контрольная лампа мигает, немедленно остановите двига-
тель. Более подробно см. раздел ПРОЧИЕ НЕИСПРАВНОСТИ
(стр. 3-116).

ПОЯСНЕНИЕ
При повороте пускового включателя в положение ON лампа заго-
рается и гаснет сразу же после запуска двигателя.

(1)

Контрольная лампа давления масла в двигателе (2) Контрольная лампа уровня зарядки

ЭКСПЛУАТАЦИЯ

3-6

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Контрольная лампа уровня зарядки
Если при работающем двигателе возникают проблемы с заряд-
кой аккумуляторной батареи, начинает мигать контрольная лам-
па (2), и раздается звуковой сигнал.
Если контрольная лампа мигает, остановите двигатель и про-
верьте натяжение клинового ремня. При обнаружении неисправ-
ности см. раздел ПРОЧИЕ НЕИСПРАВНОСТИ (стр. 3-116).

ЭКСПЛУАТАЦИЯ

3-7

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

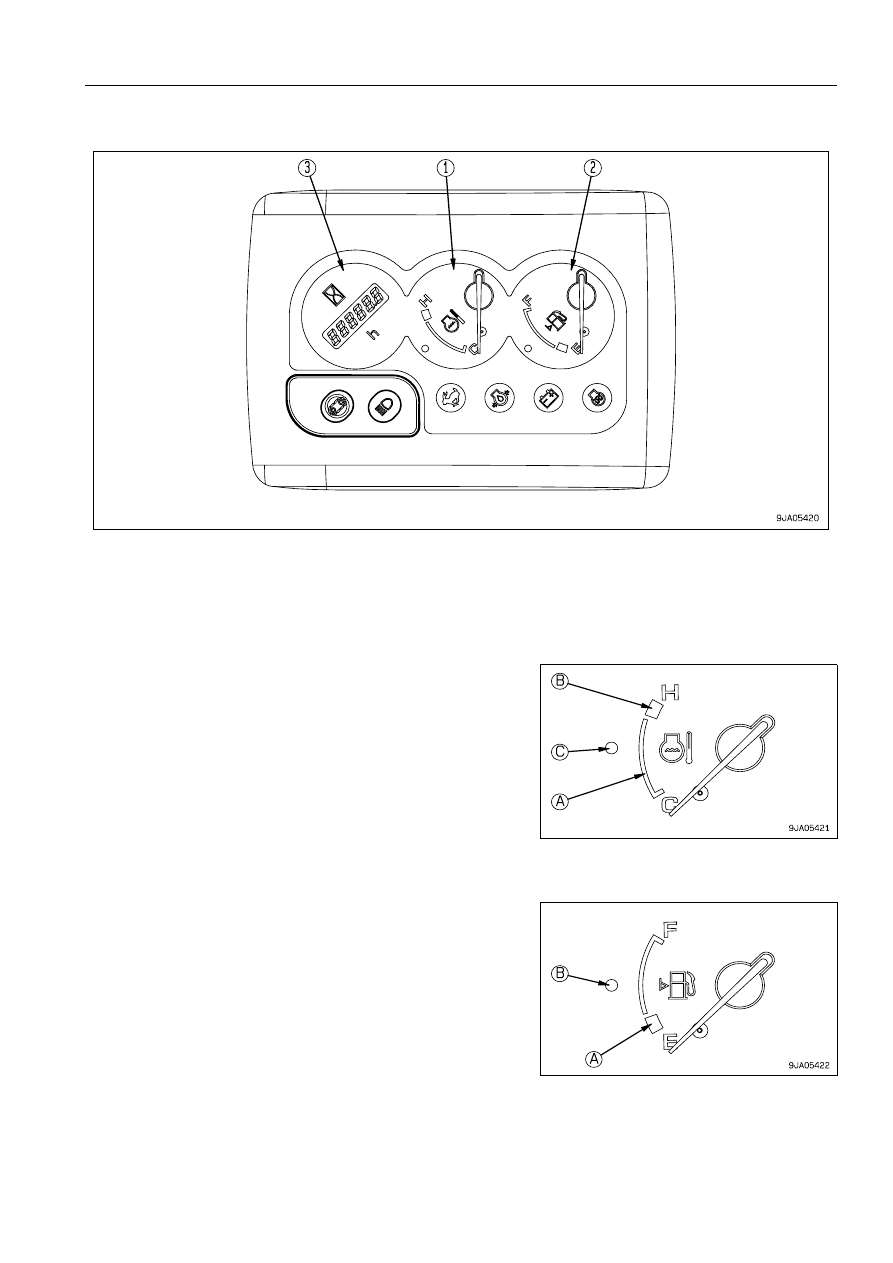

Панель контрольно-измерительных приборов

Указатель температуры охлаждающей жидкости двигателя

Указатель (1) отображает температуру охлаждающей жидкости
двигателя.
Во время работы указатель должен находиться в зоне (А).
Если во время работы указатель оказывается в красной зоне (В),
контрольная лампа (С) начинает мигать и одновременно разда-
ется звуковой сигнал. Если это происходит, переведите двига-
тель на низкие холостые обороты и подождите, когда контроль-
ная лампа (С) погаснет, а указатель вернется в зону (А).

Указатель уровня топлива

Данный указатель (2) показывает уровень топлива в топливном
баке.
F указывает на то, что бак заполнен.
Е указывает на низкий уровень топлива. Если топлива в баке ос-
тается меньше 4,5 л, указатель оказывается в красной зоне (А), и
одновременно начинает мигать контрольная лампа (В).
Если индикатор оказывается в красной зоне (А) и контрольная
лампа (В) мигает, проверьте уровень и добавьте топливо.

В течение некоторого времени после перевода пускового вклю-
чателя в положение ON фактический уровень топлива может не
отображаться, но это не свидетельствует о неисправности.

(1)

Указатель температуры охлаждающей жидкости
двигателя

(2)

(3)

Указатель уровня топлива

Счетчик моточасов

ЭКСПЛУАТАЦИЯ

3-8

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

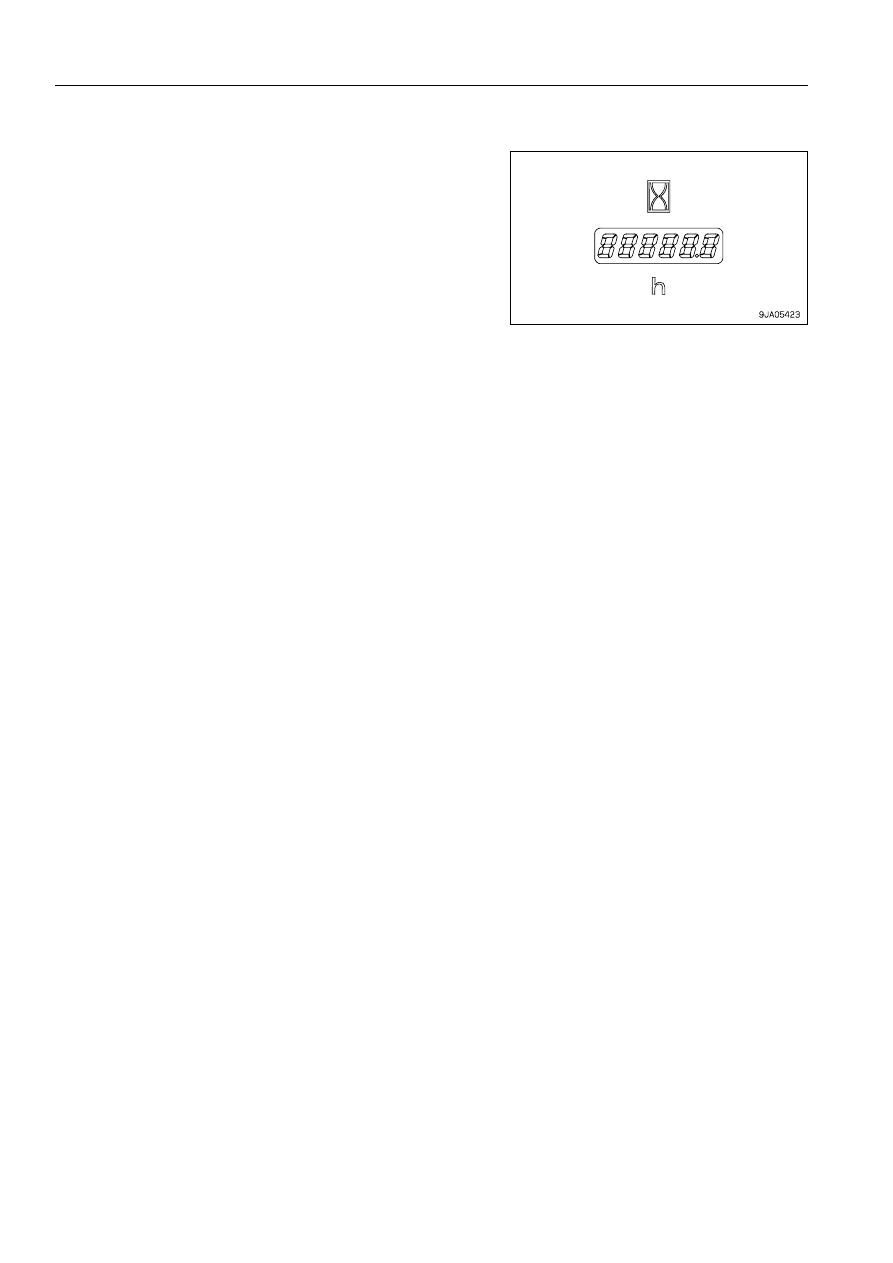

Счетчик моточасов

С помощью счетчика (3) отображается общее время эксплуата-
ции машины.
Используйте его показания для выдерживания заданной перио-
дичности техобслуживания.
Даже если машина не движется, но двигатель работает, то пока-
зания счетчика моточасов увеличиваются.
Показания счетчика увеличиваются на 0,1 через каждую 1/10 часа
(6 минут) работы двигателя вне зависимости от частоты его вра-
щения.

ЭКСПЛУАТАЦИЯ

3-9

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Контрольные лампы

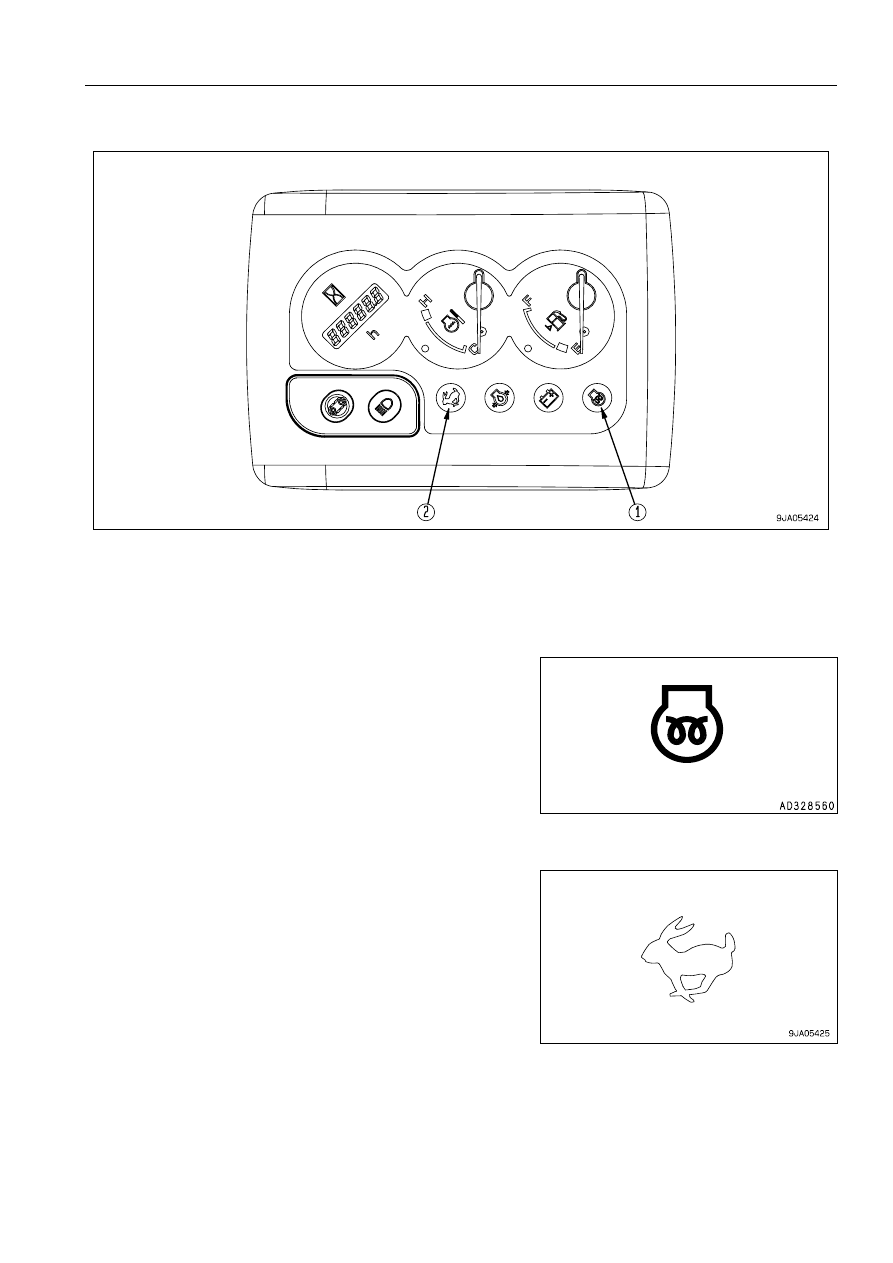

Контрольная лампа предпускового подогрева двигателя
Контрольная лампа (1) начинает мигать, когда пусковой вклю-
чатель переводится в положение HEAT. Примерно через 18 се-
кунд раздается звуковой сигнал, и контрольная лампа гаснет.

Контрольная лампа высокой скорости передвижения
Контрольная лампа (2) загорается, когда переключатель скорост-
ного диапазона переводится в режим высокой скорости. Если
скорость передвижения падает до низкоскоростного диапазона,
контрольная лампа гаснет.

ПОЯСНЕНИЕ
Если при передвижении на высокой скорости по слабому грунту
или вверх по склону нагрузка увеличивается, скорость автома-
тически переключается на низкоскоростной диапазон, но конт-
рольная лампа высокой скорости передвижения продолжит
гореть.

(1)

Контрольная лампа предпускового подогрева
двигателя

(2)

Контрольная лампа ускоренного передвижения

ЭКСПЛУАТАЦИЯ

3-10

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Панель переключателей блока системы контроля

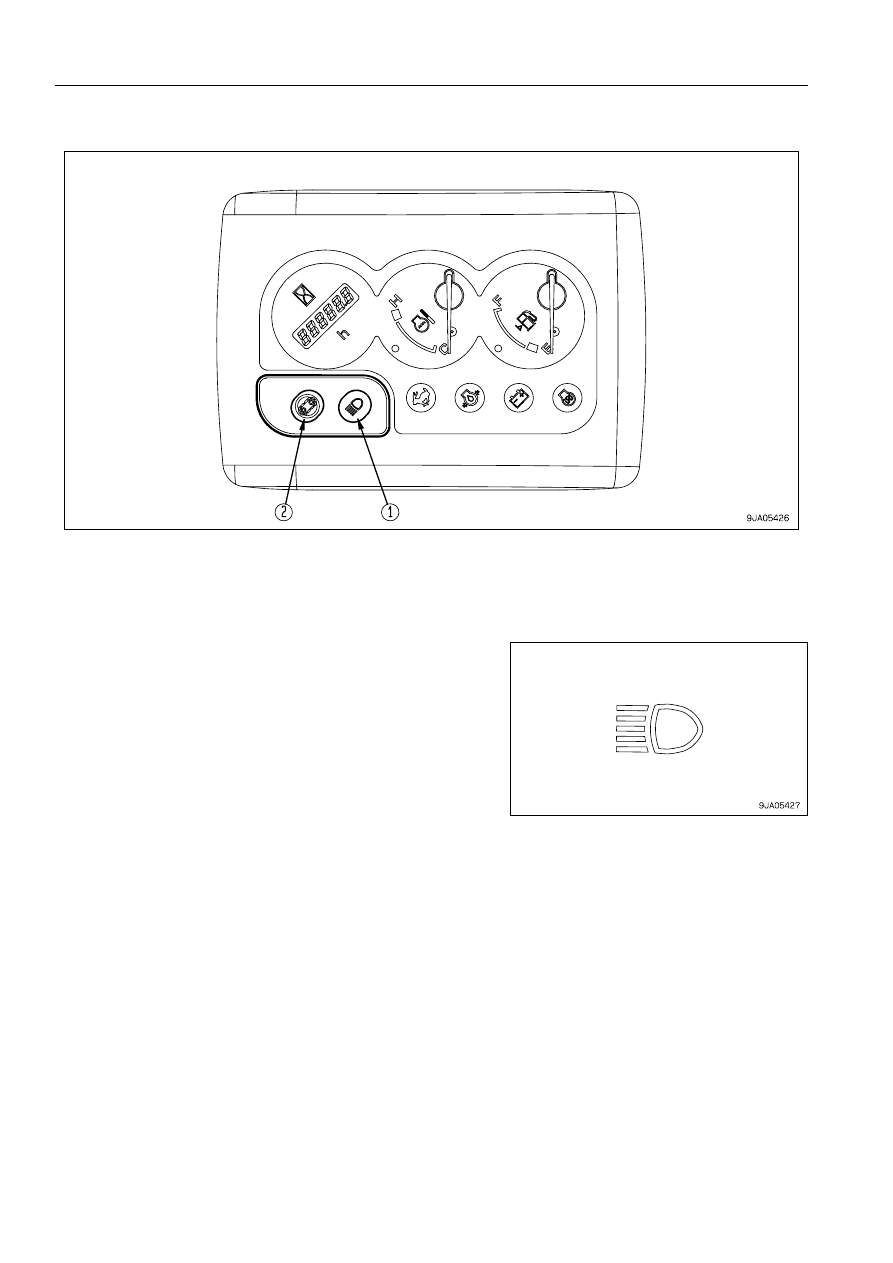

Включатель наружного освещения
Используйте кнопку (1) для включения рабочих фар и лампы
внутри блока системы контроля.
При каждом нажатии на кнопку происходит включение или вы-
ключение ламп.

(1)

Включатель наружного освещения

(2)

Переключатель скорости передвижения

ЭКСПЛУАТАЦИЯ

3-11

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Переключатель скорости передвижения

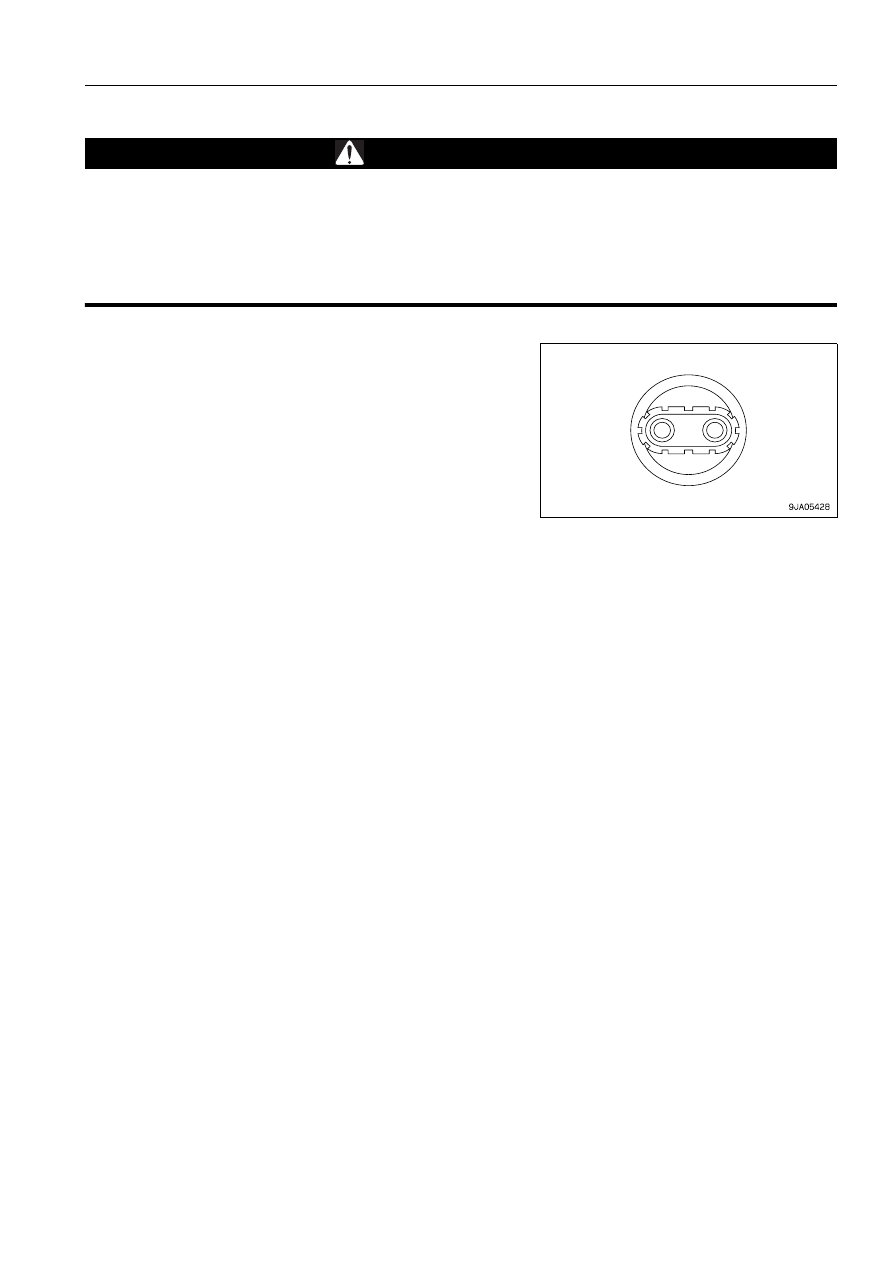

ПРЕДУПРЕЖДЕНИЕ

•

При погрузке на трейлер или выгрузке из него всегда передвигайтесь на низкой скорости. Ни в коем
случае не меняйте положение переключателя скорости передвижения при погрузке или выгрузке ма-
шины.

•

Если во время передвижения машины происходит переключение между высокой и низкой ско-
ростью, то это может привести к отклонению от выбранного направления даже при передвижении по
прямой.

Прежде чем переключать скорость передвижения, остановите машину.

Используйте кнопку (2) для переключения между высокой и низ-
кой скоростью передвижения.
Каждое нажатие на кнопку приводит к переключению между низ-
кой и высокой скоростью передвижения.

При передвижении машины на высокой скорости загорается
контрольная лампа высокой скорости передвижения.

ПОЯСНЕНИЕ
•

При запуске двигателя автоматически устанавливается низ-
кая скорость передвижения.

•

Если при передвижении на высокой скорости по слабому
грунту или вверх по склону нагрузка увеличивается, скорость
автоматически переключается на низкоскоростной диапазон,
что исключает необходимость пользоваться этой кнопкой.
При этом контрольная лампа высокой скорости передвиже-
ния продолжает гореть.

При снижении нагрузки машина возвращается к режиму
передвижения на высокой скорости.
