Komatsu. БУЛЬДОЗЕР D85A-37307. Руководство - часть 10





2-38

12. ЭКСПЛУАТАЦИЯ

12.1.2 ПРЕДПУСКОВАЯ ПРОВЕРКА

Каждый день перед запуском двигателя производите провероч-

ные операции, описанные в данном разделе.

ПРОВЕРКА  УРОВНЯ  ОХЛАЖДАЮЩЕЙ  ЖИДКОСТИ,  ДОЛИВ
ЖИДКОСТИ

Не открывайте крышку радиатора, пока охлаждающая жид-

кость горячая. Горячая охлаждающая жидкость может вып-

леснуться.

Перед снятием крышки подождите, пока температура охлаж-

дающей жидкости снизится и, медленно ослабляя крышку,

сбросьте давление в радиаторе, затем снимите крышку.

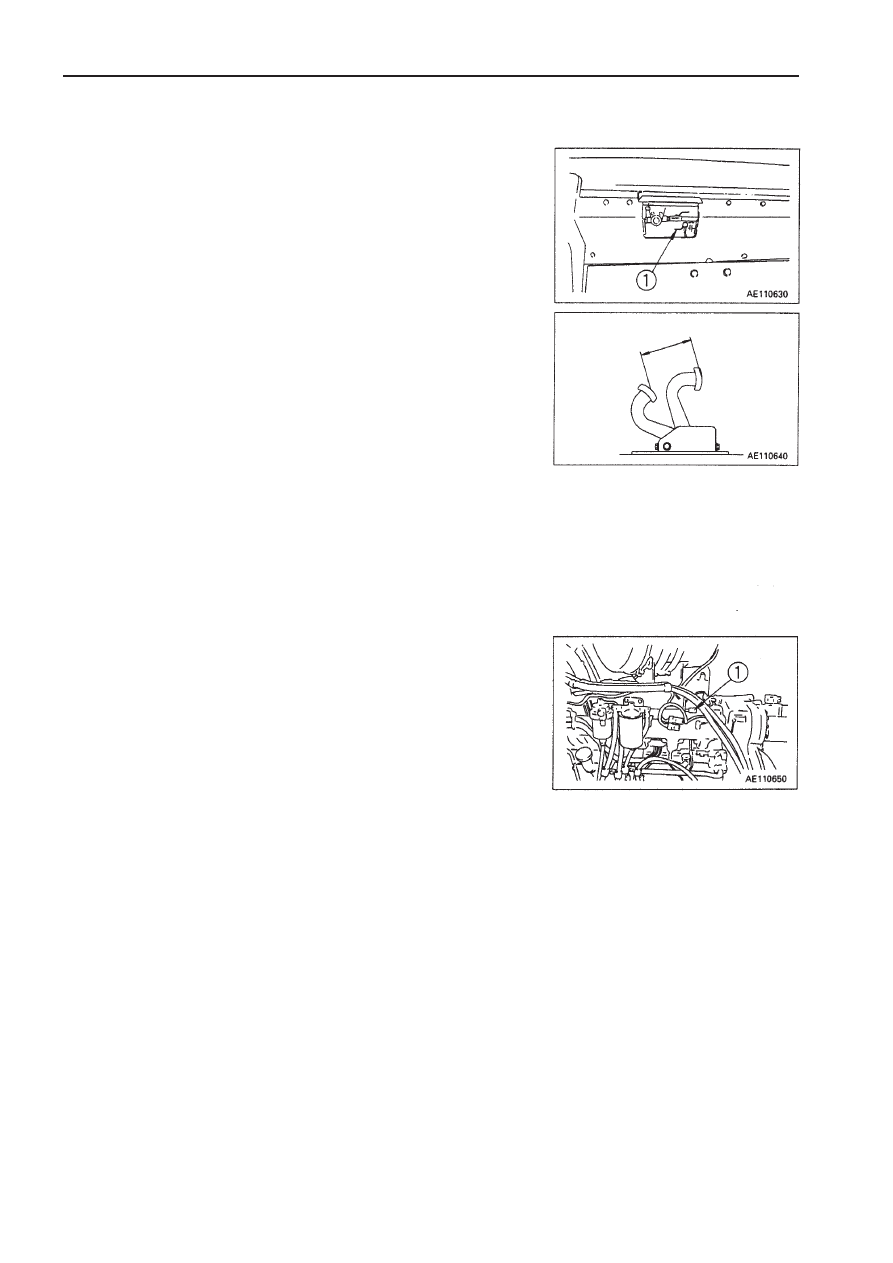

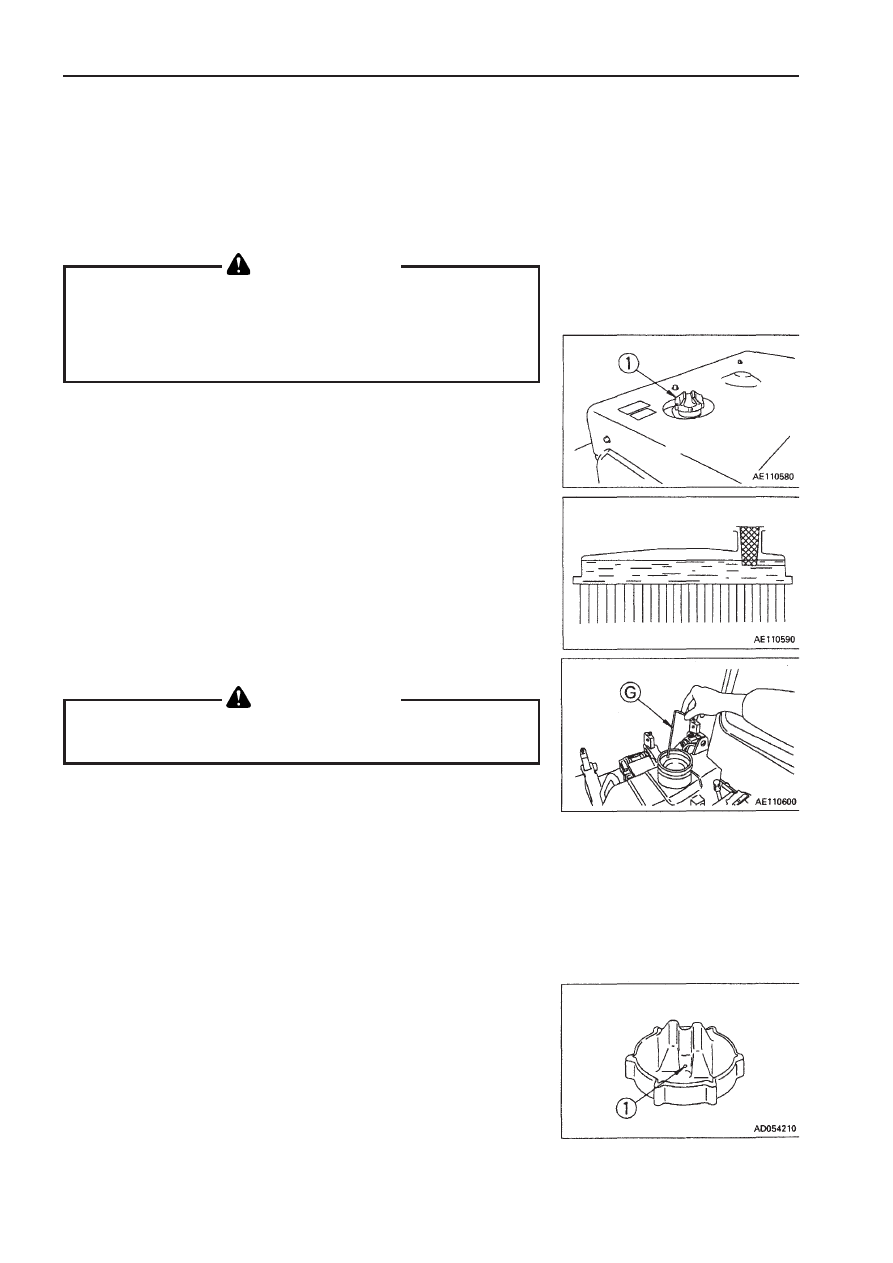

1. Снимите крышку радиатора

1

 и убедитесь в том, что уровень

охлаждающей жидкости выше основания сетчатого фильтра, как

показано на рисунке. При необходимости долейте охлаждающую

жидкость через заливное отверстие крышки радиатора

1

.

2. После долива жидкости запустите двигатель, через пять минут

после работы на холостых оборотах проверьте уровень жидко-

сти еще раз и при необходимости долейте ее.

3. Плотно затяните крышку

1

.

ПРИМЕЧАНИЕ

Для проверки уровня охлаждающей жидкости не полагай-

тесь только на контрольную лампу уровня охлаждающей жид-
кости в радиаторе.

ПРОВЕРКА УРОВНЯ ТОПЛИВА, ДОЛИВ ТОПЛИВА

При доливе топлива ни в коем случае не допускайте его пе-

релива. Это может стать причиной пожара. Если Вы пролили

топливо, то тщательно протрите залитые места.

1. Извлеките масломерный щуп

G

 и вытрите с него масло тканью.

2. Вставьте масломерный щуп

G

 полностью в трубку маслозалив-

ной горловины, затем извлеките его снова.

3. По завершении работы заполните топливный бак топливом че-

рез отверстие

P

 маслозаливной горловины. Более подробно об

используемом топливе см. раздел 20. ИСПОЛЬЗОВАНИЕ ТОП-

ЛИВА, ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И СМАЗОЧНЫХ МАТЕРИ-

АЛОВ В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО

ВОЗДУХА.

4. После долива топлива плотно затяните крышку.

Емкость топливного бака: 480 л

ПРИМЕЧАНИЕ

Если отверстие

1

 сапуна в крышке засорено, то давление в

баке упадет и топливо не будет вытекать. Периодически очи-
щайте отверстие.

 ПРЕДУПРЕЖДЕНИЕ

 ПРЕДУПРЕЖДЕНИЕ

Радиатор

2-39

ПРОВЕРКА  УРОВНЯ  МАСЛА  В  ПОДДОНЕ  КАРТЕРА  ДВИГАТЕЛЯ,
ДОЛИВ МАСЛА

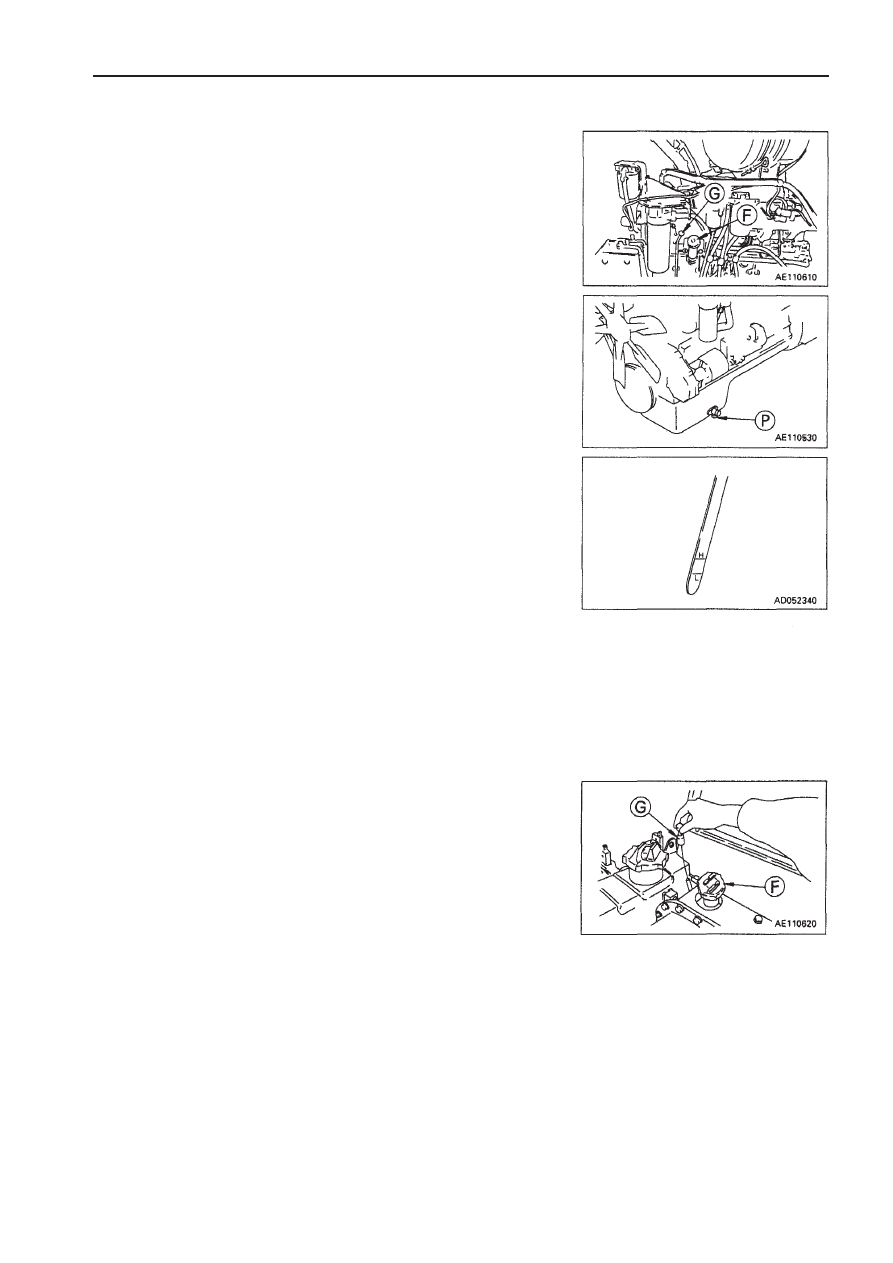

1. Откройте боковую крышку двигателя с правой задней стороны

машины.

2. Извлеките масломерный щуп

G

 и сотрите с него масло тканью.

3. Вставьте масломерный щуп

G

 до отказа в маслозаливную труб-

ку, а затем снова выньте его.

4. Уровень масла должен находиться между метками H (верхний)

и L (нижний) масломерного щупа

G

.

Если уровень ниже метки L, то долейте моторное масло через

маслозаливную горловину

F

.

Более подробно об используемом  масле см. раздел 20. ИСПОЛЬ-

ЗОВАНИЕ ТОПЛИВА, ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И СМАЗОЧ-

НЫХ МАТЕРИАЛОВ В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ ОК-

РУЖАЮЩЕГО ВОЗДУХА.

5. Если уровень масла выше метки Н, то слейте излишек масла че-

рез сливную пробку

P

, а затем еще раз проверьте уровень мас-

ла.

6. При правильном уровне масла плотно затяните крышку масло-

заливной горловины и закройте боковую крышку двигателя.

ПРИМЕЧАНИЕ

z

При остановке двигателя проверьте уровень масла.

z

При проверке уровня масла после работы двигателя подождите

не менее 15 минут после остановки двигателя, затем выполните

проверку.

z

Если машина установлена под углом, то перед проверкой уста-

новите ее горизонтально.

z

При доливе топлива извлеките масломерный щуп, чтобы выпус-

тить воздух из картера двигателя.

ПРОВЕРКА УРОВНЯ МАСЛА В КАРТЕРЕ МУФТЫ РУЛЕВОГО МЕ-
ХАНИЗМА (ВКЛЮЧАЯ КАРТЕР КОРОБКИ ПЕРЕДАЧ, КАРТЕР ГИД-
РОТРАНСФОРМАТОРА), ДОЛИВ МАСЛА

1. Извлеките масломерный щуп

G

 и вытрите с него масло тканью.

2. Вставьте масломерный щуп

G

 полностью в трубку маслозалив-

ной горловины, затем извлеките его снова.

3. Уровень масла должен находиться между метками Н и L на мас-

ломерном щупе

G

.

Если уровень масла ниже метки L, то долейте моторное масло

чарез маслозаливную горловину

F

.

Более подробно об используемом масле см. раздел 20. ИСПОЛЬ-

ЗОВАНИЕ ТОПЛИВА, ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И СМАЗОЧ-

НЫХ МАТЕРИАЛОВ В ЗАВИСИМОСТИ ОТ ТЕМПЕРАТУРЫ ОК-

РУЖАЮЩЕГО ВОЗДУХА.

4. Если уровень масла выше метки Н, то слейте излишек моторного

масла из сливной пробки, затем снова проверьте уровень масла.

5. Если уровень масла в норме, то плотно затяните крышку масло-

заливной горловины и закройте боковую крышку двигателя.

ПРИМЕЧАНИЕ

z

При проверке уровня масла после работы двигателя подождите

не менее 15 минут после остановки двигателя, затем выполните

проверку.

z

Если машина установлена под углом, то перед проверкой уста-

новите ее горизонтально.

z

Если работы выполняются на уклоне более 20

о

, то доливайте мас-

ло до уровня Н.

12. ЭКСПЛУАТАЦИЯ

2-40

СЛИВ ВОДЫ, ОСАДКА ИЗ ТОПЛИВНОГО БАКА

1. Откройте крышку в днище топливного бака.

2. Ослабьте клапан

1

 и слейте топливо вместе с водой и осадком,

скопившимся на дне бака.

3. Как только начнет вытекать чистое топливо, закройте сливной

клапан

1

.

ПРОВЕРКА ХОДА ПЕДАЛИ ТОРМОЗА

1. Дайте двигателю поработать на низких холостых оборотах.

2. Выжмите педаль тормоза до отказа, пока она не остановится.

Величина хода, измеренная по центру педали, должна состав-

лять 110 - 130 мм.

3. Если тормоз не работает, то по вопросу регулировки обращай-

тесь к дистрибьютору фирмы Komatsu.

12. ЭКСПЛУАТАЦИЯ

ПРОВЕРКА УКАЗАТЕЛЯ ЗАПЫЛЕННОСТИ ФИЛЬТРА
1. Убедитесь в том, что красный столбик указателя запыленности

фильтра

1

 не достиг уровня, при котором необходимо техобслу-

живание.

2. Если показался красный столбик, то незамедлительно произве-

дите очистку или замену элемента.
Более подробно об очистке элемента см. раздел 24.2 ПРИ НЕ-

ОБХОДИМОСТИ.  ПРОВЕРКА,  ОЧИСТКА  И  ЗАМЕНА  ЭЛЕМЕНТА
ВОЗДУХООЧИСТИТЕЛЯ.

110 - 130

мм

2-41

12. ЭКСПЛУАТАЦИЯ

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

Если плавкие предохранители часто перегорают либо обна-

руживаются следы короткого замыкания в электропровод-

ке, то установите причину неисправности и устраните ее.

Проверьте плавкие предохранители на повреждение, а электро-

проводку на обрыв и короткое замыкание. Проверьте также клеммы
на отсутствие ослабленных креплений и затяните ослабленные де-
тали. Тщательно проверьте перечисленные ниже узлы:

z

Аккумуляторную батарею

z

Стартер

z

Генератор

Для выявления и устранения неисправности обращайтесь к дис-

трибьютору фирмы Komatsu.

Скопление воспламеняющихся материалов (сухих листьев,

веточек, травы и т.д.) вокруг аккумуляторной батареи может

стать причиной пожара, поэтому всегда проверяйте и удаляй-

те такие материалы.

При выполнении проверок обходом или предпусковых проверок

обязательно проверяйте, нет ли скопления воспламеняющихся ма-
териалов вокруг аккумуляторной батареи, и при обнаружении уда-
ляйте их.

 ПРЕДУПРЕЖДЕНИЕ

 ПРЕДУПРЕЖДЕНИЕ

2-42

12. ЭКСПЛУАТАЦИЯ

12.1.3 РЕГУЛИРОВКА СИДЕНЬЯ ОПЕРАТОРА

z

z

z

z

z

Перед началом работы и при смене оператора отрегули-

руйте сиденье оператора.

z

z

z

z

z

Отрегулируйте сиденье таким образом, чтобы можно было

полностью нажать педаль тормоза, откинувшись на спинку

сиденья.

A

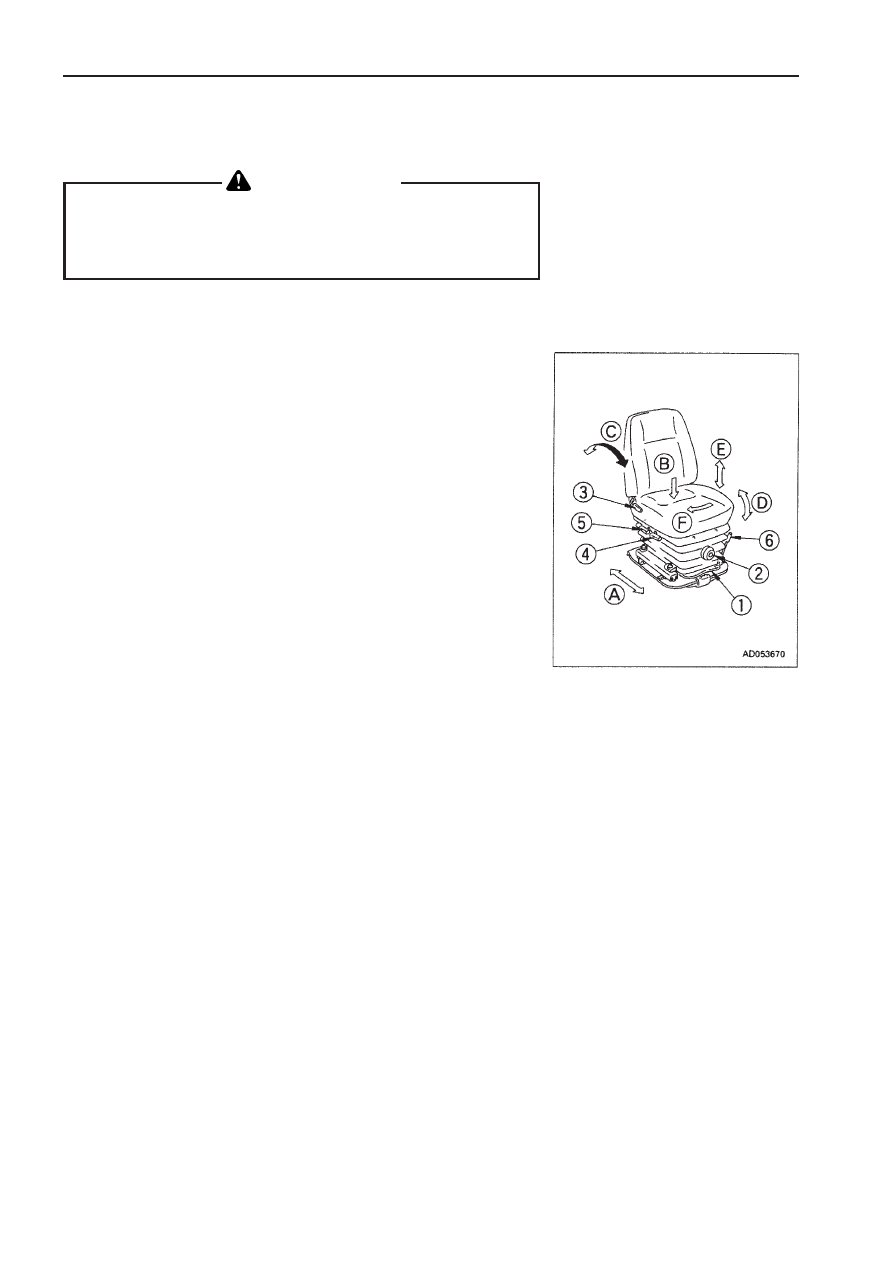

РЕГУЛИРОВКА СИДЕНЬЯ В ПРОДОЛЬНОМ НАПРАВЛЕНИИ
Потяните рукоятку

1

 вверх, установите сиденье в желаемое по-

ложение, затем отпустите рукоятку.
Регулировка в продольном направлении: 160 мм (17 положений)

B

РЕГУЛИРОВКА НАГРУЗКИ НА СИДЕНЬЕ
Поверните ручку под сиденьем, чтобы отрегулировать нагрузку

на сиденье собственным весом.
Нагрузку можно регулировать в диапазоне 50 - 120 кг

ПРИМЕЧАНИЕ

Если Вы хотите сделать сиденье мягче, то поверните регулятор

веса в положение меньшего веса, если хотите сделать сиденье жес-
тче, то поверните регулятор в направлении большего веса.

При работе на неровной поверхности отрегулируйте сиденье та-

ким образом, чтобы оно было жестче.

C

РЕГУЛИРОВКА УГЛА НАКЛОНА СПИНКИ

ПРИМЕЧАНИЕ

Откидывая спинку сиденья назад, убедитесь в наличии дос-

таточного пространства позади нее и установите спинку в жела-
емое положение.

Потяните рычаг

3

 на себя, установите спинку сиденья в такое

положение, при котором удобно работать, затем отпустите рычаг.

 ПРЕДУПРЕЖДЕНИЕ

2-43

D

РЕГУЛИРОВКА УГЛА НАКЛОНА СИДЕНЬЯ

1. Если потянуть рычаг

4

 вверх, то можно отрегулировать угол на-

клона передней части сиденья (5 положений).
1. Чтобы  приподнять  переднюю  часть  сиденья,  удерживайте

рычаг в поднятом вверх положении и перенесите вес тела к

спинке сиденья.

2. Чтобы опустить переднюю часть сиденья, удерживайте ры-

чаг в поднятом вверх положении и перенесите вес тела на

переднюю часть сиденья.

2. Если потянуть рычаг

5

 вверх, то можно отрегулировать угол на-

клона задней части сиденья (5 положений).
1. Чтобы приподнять заднюю часть сиденья, удерживайте рычаг

в поднятом вверх положении и слегка приподнимитесь.

2. Чтобы опустить заднюю часть сиденья, удерживайте рычаг в

поднятом вверх положении и перенесите вес тела на заднюю

часть сиденья.

E

РЕГУЛИРОВКА СИДЕНЬЯ ПО ВЫСОТЕ
Потяните поочередно рычаги

4

 и

5

 вверх и отрегулируйте сиде-

нье по высоте. После регулировки отпустите рычаги и заблоки-

руйте их.
(Регулировка по высоте: 5 положений, 60 мм)

F

 РЕГУЛИРОВКА НАПРАВЛЕНИЯ СИДЕНЬЯ

Переместите рычаг

6

 назад, чтобы выключить блокировку, за-

тем поверните сиденье вправо рукой. Направление сиденья мож-

но изменить на 15

о

.

После изменения угла поворота верните рычаг в исходное поло-

жение и заблокируйте.

z

Регулировка угла поворота сиденья вправо выполняется, чтобы

облегчить управление рыхлителем и выполнение операций бук-

сировки скрепером.

12. ЭКСПЛУАТАЦИЯ

2-44

12. ЭКСПЛУАТАЦИЯ

12.1.4 ОПЕРАЦИИИ ПРОВЕРКИ ПЕРЕД ЗАПУСКОМ

ДВИГАТЕЛЯ

При случайном прикосновении к рычагам управления рабо-

чим оборудованием может внезапно произойти перемещение

рабочего оборудования. Перед тем как покинуть кабину опе-

ратора, всегда надежно устанавливайте рычаг блокировки в

положение ЗАБЛОКИРОВАНО.

 ПРЕДУПРЕЖДЕНИЕ

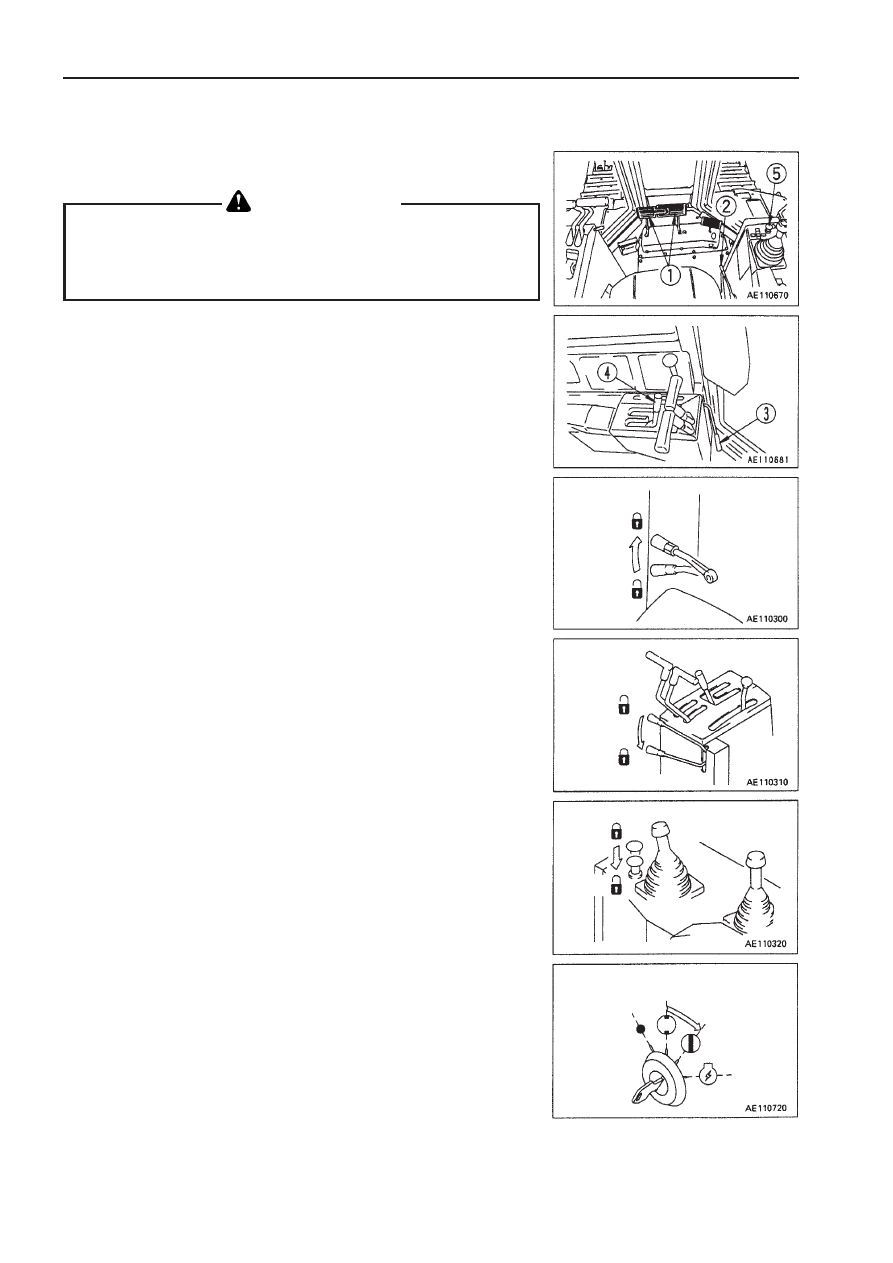

1. Убедитесь в том, что педаль тормоза

1

 заблокирована рычагом

блокировки тормоза

2

.

2. Убедитесь в том, что рычаг рулевого управления

4

 установлен в

положение N (нейтральное) и заблокирован рычагом блокиров-

ки

4

.

3. Убедитесь в том, что отвал опущен на грунт, а рычаг управления

отвалом заблокирован рычагом блокировки

5

.

4. Вставьте ключ в пусковой включатель, поверните ключ в положе-

ние ON, затем при помощи масломерного щупа проверьте уро-

вень топлива.

Разблоки-

ровано

Заблоки-

ровано

Разблоки-

ровано

Заблоки-

ровано

Разблоки-

ровано

Заблоки-

ровано

НАГРЕВ

ПУСК

OFF

ON

2-45

12. ЭКСПЛУАТАЦИЯ

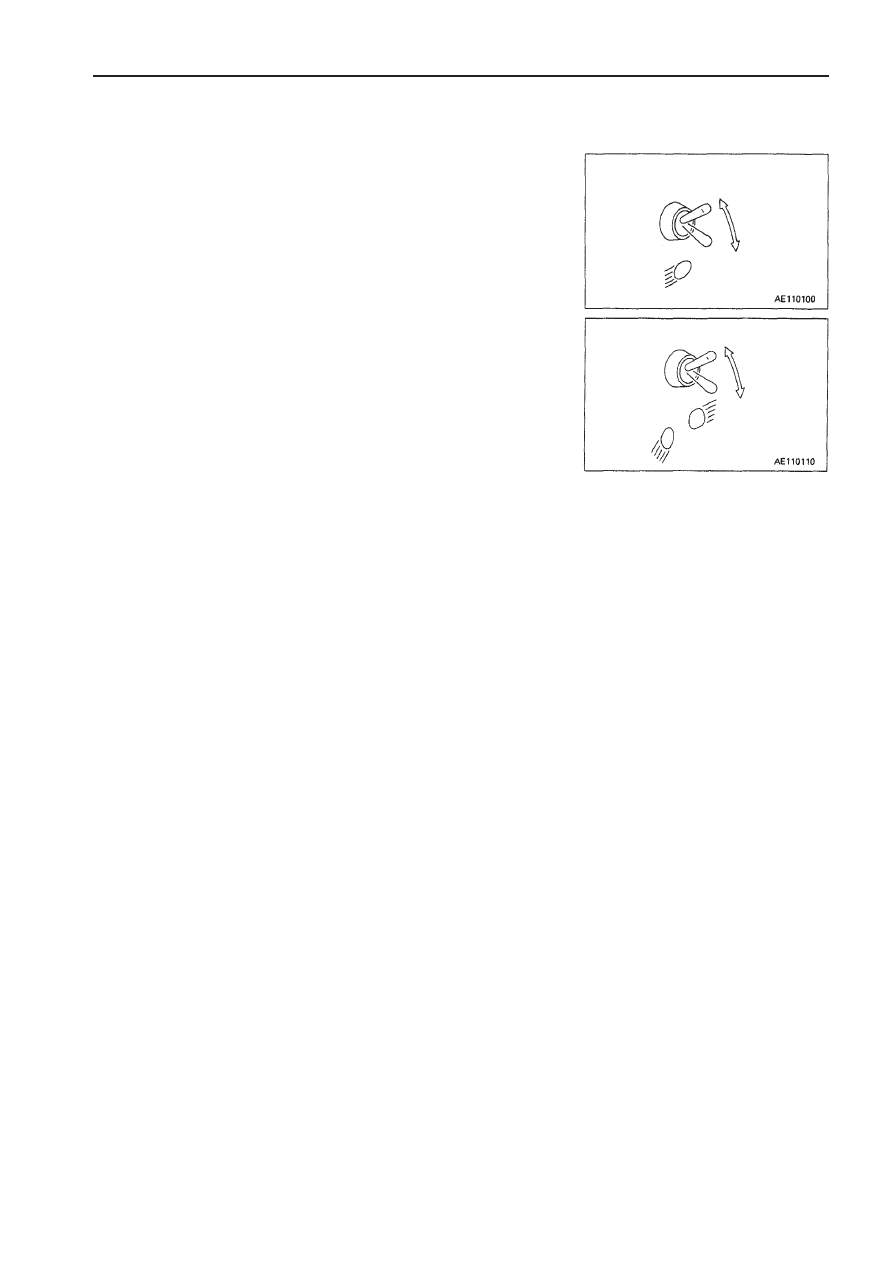

5. Поверните включатель фар, чтобы включить фару.

Поверните включатель рабочей фары и включатель задней лам-

пы, чтобы включить рабочие фары на левом и правом крыле и

заднюю лампу.
Если лампы не загораются, то, возможно, перегорела лампа или

произошел обрыв электропроводки, поэтому по вопросу ремонта

обратитесь к дистрибьютору фирмы Komatsu.

ON

OFF

ON

OFF
