ЭКСПЛУАТАЦИЯ

3 - 24

2. Поднимите капот (2), затем зафиксируйте его при помощи

стопорного рычага (3).

3. Чтобы закрыть капот (2), опустите стопорный рычаг (3), на-

дежно заблокируйте его, затем медленно закройте капот и

надавите на него сверху, чтобы сработал замок.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3- 24

2. Поднимите капот (2), затем зафиксируйте его при помощи

стопорного рычага (3).

3. Чтобы закрыть капот (2), опустите стопорный рычаг (3), на-

дежно заблокируйте его, затем медленно закройте капот и

надавите на него сверху, чтобы сработал замок.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 25

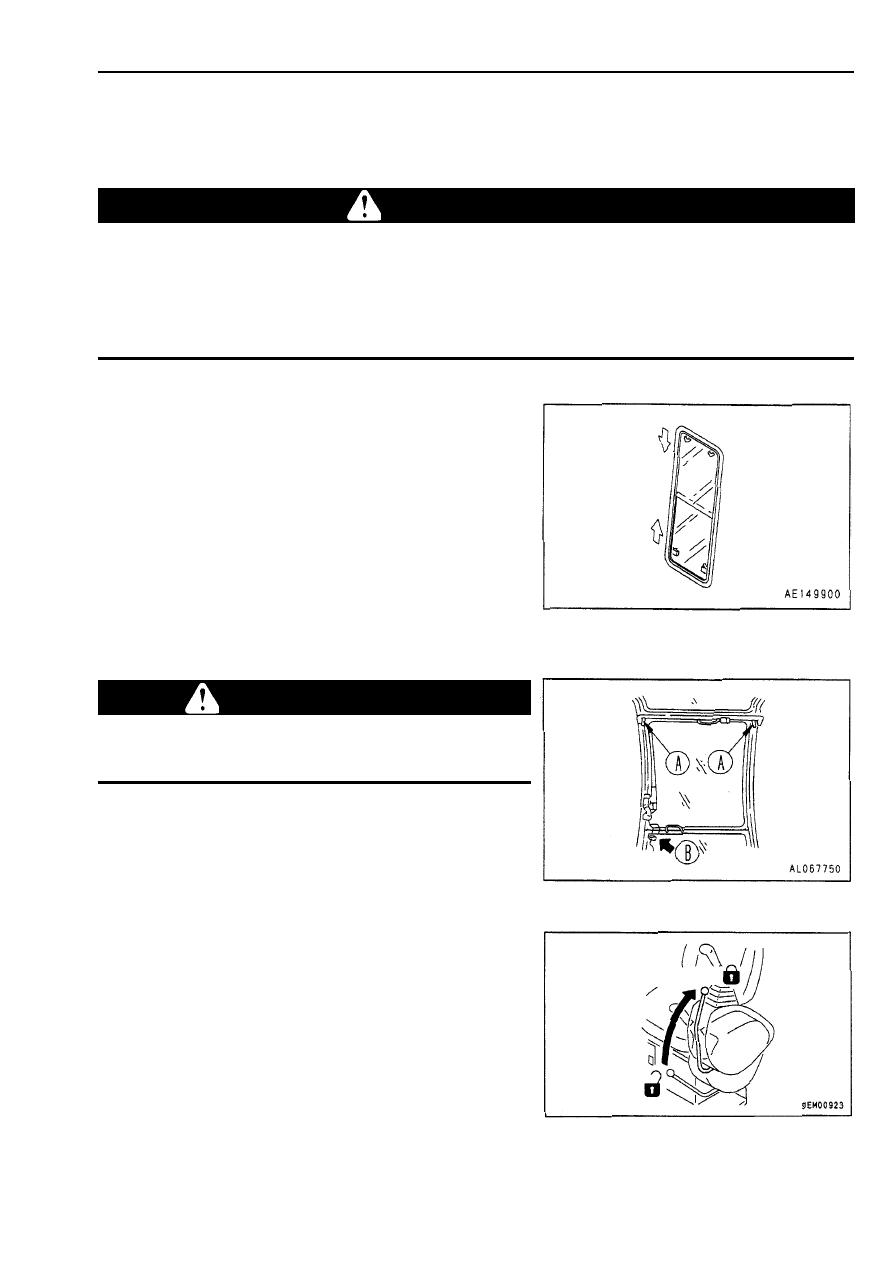

ВЕТРОВОЕ СТЕКЛО

(Машина, оборудованная кабиной)

<



ПРЕДУПРЕЖДЕНИЕ

З а бл о к и р о ва н о

>>>>> Открывая или закрывая переднее окно, нижнее окно или дверь, обязательно устанавливайте рычаг бло-

кировки в положение ЗАБЛОКИРОВАНО. Случайное прикосновение к незаблокированным рычагам уп-

равления может привести к серьезной аварии.

>>>>> Открывая переднее окно, надежно возьмитесь за оконную ручку обеими руками, поднимите ее вверх и

не отпускайте до тех пор, пока не сработает автоматическая защелка.

>>>>> Закрывая переднее окно, помните, что под собственным весом окно закрывается быстрее. Надежно удер-

живайте оконную ручку обеими руками, закрывая окно.

Переднее окно в крыше кабины оператора также можно поднять.
Верхнее и нижнее стекла переднего окна можно открыть.
(PC30MR)

Когда переднее окно открыто, существует опасность его па-

дения. Поэтому всегда блокируйте его фиксаторами (A) слева

и справа.

<



ПРЕДУПРЕЖДЕНИЕ

1. Остановите машину на ровной площадке, опустите рабо-

чее оборудование на грунт и остановите двигатель.

2. Надежно установите рычаг блокировки рычагов управления

рабочим оборудованием в положение ЗАБЛОКИРОВАНО.

Открывание окна

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

Разбл окирова н о

ЭКСПЛУАТАЦИЯ

3- 26

ПРИМЕЧАНИЕ
Попытка открыть верхнюю часть ветрового стекла, не отсое-

динив электропроводку, приведет к разрыву электропровод-

ки.

3. Отсоедините электропроводку электромотора стеклоочи-

стителя от гнезда (B).

4. Потяните фиксаторы (A), расположенные слева и справа

в верхней части ветрового стекла, по направлению к сред-

ней части окна, чтобы разблокировать защелку.

5. Возьмитесь правой рукой за верхнюю ручку, потяните на

себя, чтобы извлечь верхнюю часть переднего стекла из

рамы, затем установите его на рельс верхнего ролика.

6. Находясь в кабине оператора, возьмитесь левой рукой за

нижнюю ручку, а правой рукой – за верхнюю ручку, подни-

мите верхнюю часть ветрового стекла и сдвигайте его до

тех пор, пока оно не будет зафиксировано защелкой (C).

7. При помощи фиксаторов (A), расположенных слева и спра-

ва, закрепите ветровое стекло.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 27

Закрывание окна

1. Остановите машину на ровной площадке, опустите рабо-

чее оборудование на грунт и остановите двигатель.

2. Надежно заблокируйте рычаг блокировки (1).

<



ПРЕДУПРЕЖДЕНИЕ

Закрывая окно, опускайте его медленно. Будьте осторожны, чтобы не прищемить руку.

3. Разблокируйте фиксатор (A).

4. Возьмитесь левой рукой за нижнюю ручку верхней части

ветрового  стекла,  а  правой  рукой  за  верхнюю,  большим

пальцем правой руки откройте защелку (C), а затем мед-

ленно потяните за верхнюю ручку и опустите ветровое стек-

ло. Открывая защелку (C), передвиньте рычаг защелки (D)

в направлении, указанном стрелкой.

5. Когда нижняя грань окна поднимится до уровня верхней гра-

ни нижнего окна, выдвиньте верхнюю часть окна вперед и

надежно установите левый и правый фиксаторы (A), чтобы

заблокировать окно.

6. Подсоедините электропроводку электромотора стеклоочи-

стителя к гнезду (B).

З а бл о к и р о ва н о

Разбл о к и р о ва н о

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3- 28

Снятие нижнего ветрового стекла

Открыв верхнее ветровое стекло, снимите фиксаторы (E), пос-

ле чего можно снять нижнее ветровое стекло.

Сняв нижнее ветровое стекло, установите его в задней части

кабины оператора и надежно закрепите фиксаторами (E).

М е с т о  х р а н е н и я

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 29

РАЗДВИЖНАЯ ДВЕРЬ

(Машина, оборудованная кабиной)

<



ВНИМАНИЕ

РАЗДВИЖНОЕ ОКНО

(Только для машин PC40MR, оборудованных кабиной)

Не высовывайте голову или руки из машины при передвиже-

нии или выполнении рабочих операций.

Окно с правой стороны кабины можно открыть.

<



ВНИМАНИЕ

>>>>> Обязательно убедитесь в том, что раздвижная дверь заб-

локирована в открытом или в закрытом положении.

>>>>> При открывании и закрывании двери устанавливайте ма-

шину на ровной поверхности.

>>>>> Если открывать или закрывать дверь, когда машина уста-

новлена на склоне, то возникает опасность внезапного из-

менения рабочего усилия. Не открывайте и не закрывайте

дверь, если машина установлена на неровной поверхнос-

ти.

>>>>> Открывая и закрывая дверь, всегда пользуйтесь дверной

ручкой (1) и рукоятью (2).

>>>>> Будьте осторожны, чтобы не защемить руку между передней

или центральной стойкой и дверью.

>>>>> Если в кабине находится человек, то предупредите его о

своем намерении открыть или закрыть дверь.

ПРИМЕЧАНИЕ
(PC40MRX)
Тщательно очищайте ступеньки, ведущие в кабину оператора, и не допускайте накопления на них снега

или грязи.
Смерзшийся снег может препятствовать открыванию двери.

Дверной замок
Закрывая дверь, потяните на себя ручку, чтобы открыть замок (1), затем переместите дверь вперед.
