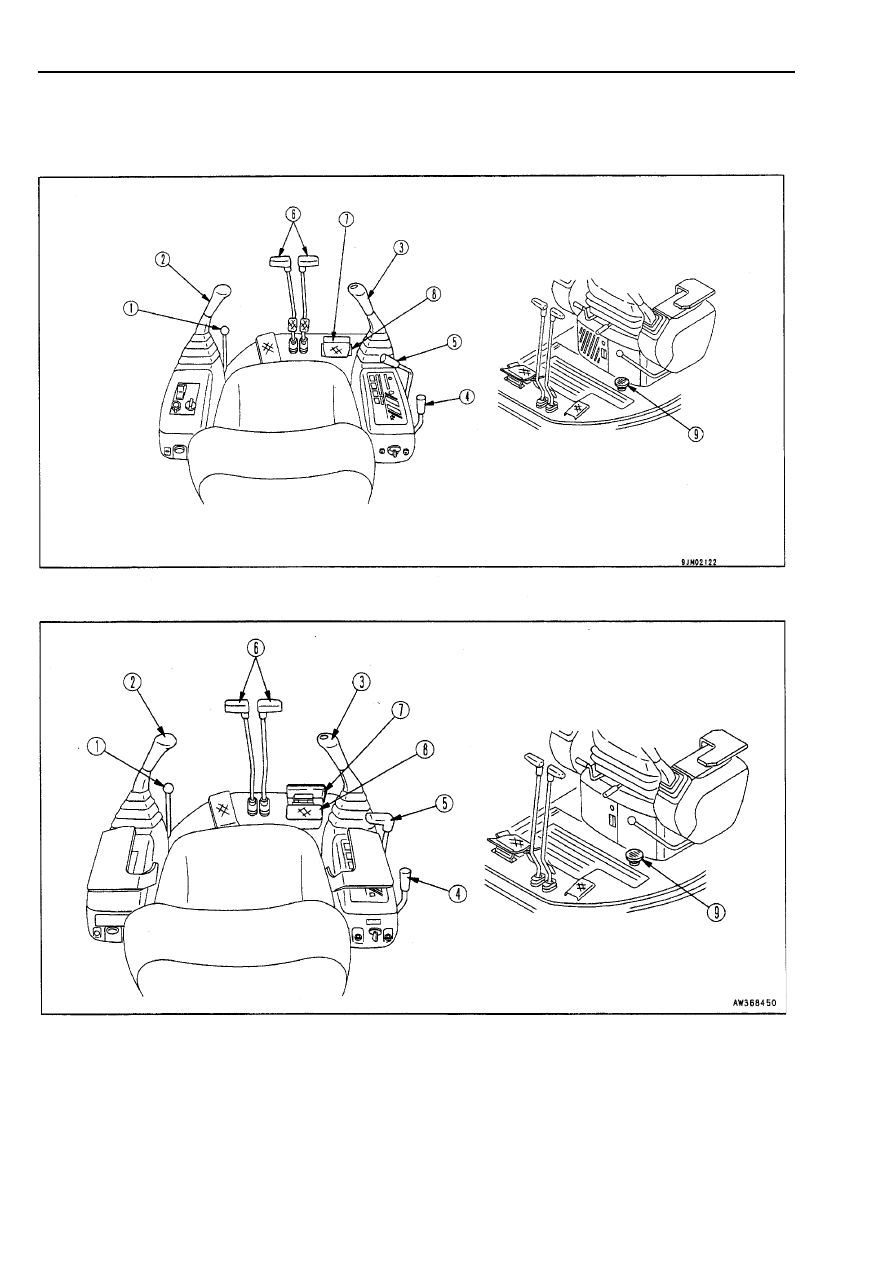

РЫЧАГИ УПРАВЛЕНИЯ И ПЕДАЛИ

PC30MRX

PC40MRX

(1) Рычаг блокировки (для левого и правого рыча-

гов управления рабочим оборудованием)

(2) Левый рычаг управления рабочим оборудованием
(3) Правый рычаг управления рабочим оборудова-

нием

(4) Рычаг управления подачей топлива

(5) Рычаг управления отвалом
(6) Рычаги управления передвижением
(7) Фиксатор педали (для педали управления пово-

ротом стрелы)

(8) Педаль управления поворотом стрелы
(9) Педаль акселератора

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 17

<



ПРЕДУПРЕЖДЕНИЕ

Рычаг блокировки

(для левого и правого рычагов управления рабочим оборудо-

ванием)

>>>>> Выходя из кабины оператора, устанавливайте рычаг бло-

кировки в положение ЗАБЛОКИРОВАНО. Если рычаг бло-

кировки не установлен в положение ЗАБЛОКИРОВАНО, то

случайное прикосновение к рычагам управления может при-

вести к получению серьезной травмы.

>>>>> Если рычаг блокировки установлен в положение ЗАБЛО-

КИРОВАНО ненадежно, то рычаги управления могут смес-

титься, что может привести к аварии или травме. Убедитесь

в том, что положение рычага соответствует положению, по-

казанному на рисунке.

>>>>> Даже если рычаг блокировки установлен в положение ЗАБ-

ЛОКИРОВАНО, то отвал не будет заблокирован.

>>>>> Устанавливая рычаг блокировки в верхнее положение, будь-

те осторожны, чтобы не задеть рычаг управления рабочим

оборудованием. Если рычаг блокировки не установлен в

крайнее верхнее положение, то возникает опасность само-

произвольного передвижение рабочего оборудования и по-

воротной платформы.

>>>>> Устанавливая рычаг блокировки в верхнее положение, ус-

тановите рычаг управления передвижением в нейтральное

положение. Если установить рычаг блокировки в положе-

ние ЗАБЛОКИРОВАНО, не установив рычаг управления пе-

редвижением в нейтральное положение, то механизм ры-

чага блокировки будет поврежден.

>>>>> Устанавливая рычаг блокировки в нижнее положение, будь-

те осторожны, чтобы не задеть рычаг управления рабочим

оборудованием.

Данный рычаг (1) предназначен для блокировки рабочего оборудования и поворотной платформы.
Когда рычаг установлен в верхнее положение, стойка рычага поднимается вверх и блокируется в этом поло-

жении.

Данный рычаг блокировки является гидравлическим, поэтому даже когда он находится в положении блоки-

ровки, рычаг управления рабочим оборудованием будет перемещаться свободно, но рабочее оборудование

и гидромотор поворота платформы не будут приводиться в действие.
На машинах модели PC30MR рычаг управления передвижением блокируется.

Левый и правый рычаги управления рабочим оборудованием

Левый рычаг (2) используется для поворота платформы и уп-

равления рукоятью.

Управление поворотом
(a) Поворот вправо
(b) Поворот влево

Управление рукоятью
(c) Складывание рукояти
(d) Выпрямление рукояти

Положение N (нейтральное): Поворотная платформа и руко-

ять заблокированы и не переме-

щаются.

Разблокировано

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

З а бл о к и р о ва н о

ЭКСПЛУАТАЦИЯ

3 - 18

Правый рычаг (3) используется для управления стрелой и ков-

шом.

Управление стрелой
(a) Подъем
(b) Опускание

Управление ковшом
(c) Разгрузка
(d) Складывание

Положение N (нейтральное): Стрела и ковш заблокированы и

не перемещаются.

Рычаг управления подачей топлива

Данный рычаг (4) используется для управления частотой вра-

щения и выходной мощностью двигателя.
Низкие холостые обороты: Переместите рычаг от себя до упора.
Высокие холостые обороты: Потяните рычаг на себя до упора.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 19

Рычаг управления отвалом

ПРИМЕЧАНИЕ
>>>>> Данный рычаг не блокируется, даже когда рычаг блокировки установлен в положение ЗАБЛОКИ-

РОВАНО. Поэтому будьте осторожны, чтобы не задеть этот рычаг, когда рабочие операции отва-

лом не выполняются.

>>>>> Если операции с использованием отвала выполняются в течение часа или дольше, то следует

обратить внимание на температуру охлаждающей жидкости.

Данный рычаг (5) используется для управления отвалом.
(a) Опускание
(b) Подъем

Пол ожение, при котором

машина обращена передней

частью по ходу движения

Когда рама гусеничной тележки развернута назад, функции

рычага управления передвижением меняются на противопо-

ложенные.
При задействовании рычага управления передвижением про-

верьте, в каком направлении развернута рама гусеничной те-

лежки.
(Если звездочка расположена сзади, то рама гусеничной те-

лежки развернута вперед.)

Звездочка

<



ПРЕДУПРЕЖДЕНИЕ

Рычаги управления передвижением

Данный рычаг (6) используется для управления направлением

передвижения машины.
(a) Передний ход : Переместите рычаг от себя
(b) Задний ход : Потяните рычаг на себя
Положение N (нейтральное): Машина остановлена

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 20

Фиксатор педали

(для педали управления поворотом стрелы)

Если не требуется выполнять поворот стрелы, то заблокируйте стрелу при помощи фиксатора педали. Слу-

чайное нажатие на незаблокированную педаль управления стрелой может привести к аварии или травме.

Данная педаль (7) используется для блокировки педали пово-

рота стрелы.
Для блокировки педали поверх нее устанавливается пластина.
PC30MRX

<



ПРЕДУПРЕЖДЕНИЕ

PC40MRX

Разбл о к и р о ва н о

З а бл о к и р о ва н о

Разбл окировано

З а б л о к и -

р о ва н о

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 21

Педаль управления поворотом стрелы

PC30MRX
Данная педаль (8) используется для поворота стрелы.
(a) Поворот стрелы вправо.
(b) Поворот стрелы влево.
Положение N (нейтральное): Стрела остановлена и заблоки-

рована.

<



ПРЕДУПРЕЖДЕНИЕ

PC40MRX

Если ширина ковша превышает стандартную, то существует опасность, что при повороте стрелы влево

при сложенном рабочем оборудовании ковш может задеть кабину оператора. Убедитесь в том, что при

выполнении рабочих операций ковш будет находиться на безопасном расстоянии от кабины, и перемещай-

те рабочее оборудование медленно.

ПРИМЕЧАНИЕ
Не поворачивайте стрелу вправо, если крышка с правой стороны машины открыта. Рабочее оборудование

может задеть за крышку, что приведет к повреждению или поломке.

Данная педаль (8) используется для поворота стрелы.
(a) Поворот стрелы вправо.
(b) Поворот стрелы влево.
Положение N (нейтральное): Стрела остановлена и заблоки-

рована.

Педаль акселератора

Если педаль (9) нажата, то скорость машины увеличится.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 22

КАПОТ ДВИГАТЕЛЯ

<



ВНИМАНИЕ

При проведении проверок или техобслуживания под капотом двигателя полностью поднимите капот и обя-

зательно зафиксируйте его положение при помощи стопора.

PC30MRX

1. Потяните ручку капота (1) на себя, чтобы открыть замок.

ПРИМЕЧАНИЕ
Капот всегда должен быть закрыт на замок за исключением

тех случаев, когда капот необходимо открыть.
По положению прорези для ключа в ручке капота можно оп-

ределить, закрыт капот или открыт.

О т к р ы т

З а к р ы т

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 23

2. Поднимите капот (2), затем зафиксируйте его при помощи

стопора (3).

3. Чтобы закрыть капот (2), потяните стопор (3), затем мед-

ленно закройте капот и надавите на него сверху, чтобы сра-

ботал замок.

М а ш и н а ,  о б о руд о в а н н а я  н а ве с ом

PC40MRX

1. Потяните ручку капота (1) на себя, чтобы открыть замок.

З а бл о к и р о в а н о

Разбл о к и р о ва н о

М а ш и н а ,   о б о руд о в а н н а я   к а б и н о й

Ра з бл о к и р о ва н о

З а бл о к и р о в а н о

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И
