ЭКСПЛУАТАЦИЯ

3 - 8

Контрольная лампа уровня зарядки аккумуляторной
батареи

Данная контрольная лампа (2) указывает на наличие неисп-

равности в системе зарядки при работающем двигателе.
Если контрольная лампа начала мигать, то остановите двига-

тель и проверьте натяжение клинового ремня. При обнаруже-

нии любой неисправности см. раздел

"

ПРОЧИЕ НЕИСПРАВ-

НОСТИ (СТР. 3-107)

"

.

ПРИМЕЧАНИЕ
Контрольная лампа горит, когда пусковой включатель находится

в положении ON, и гаснет при запуске двигателя.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 9

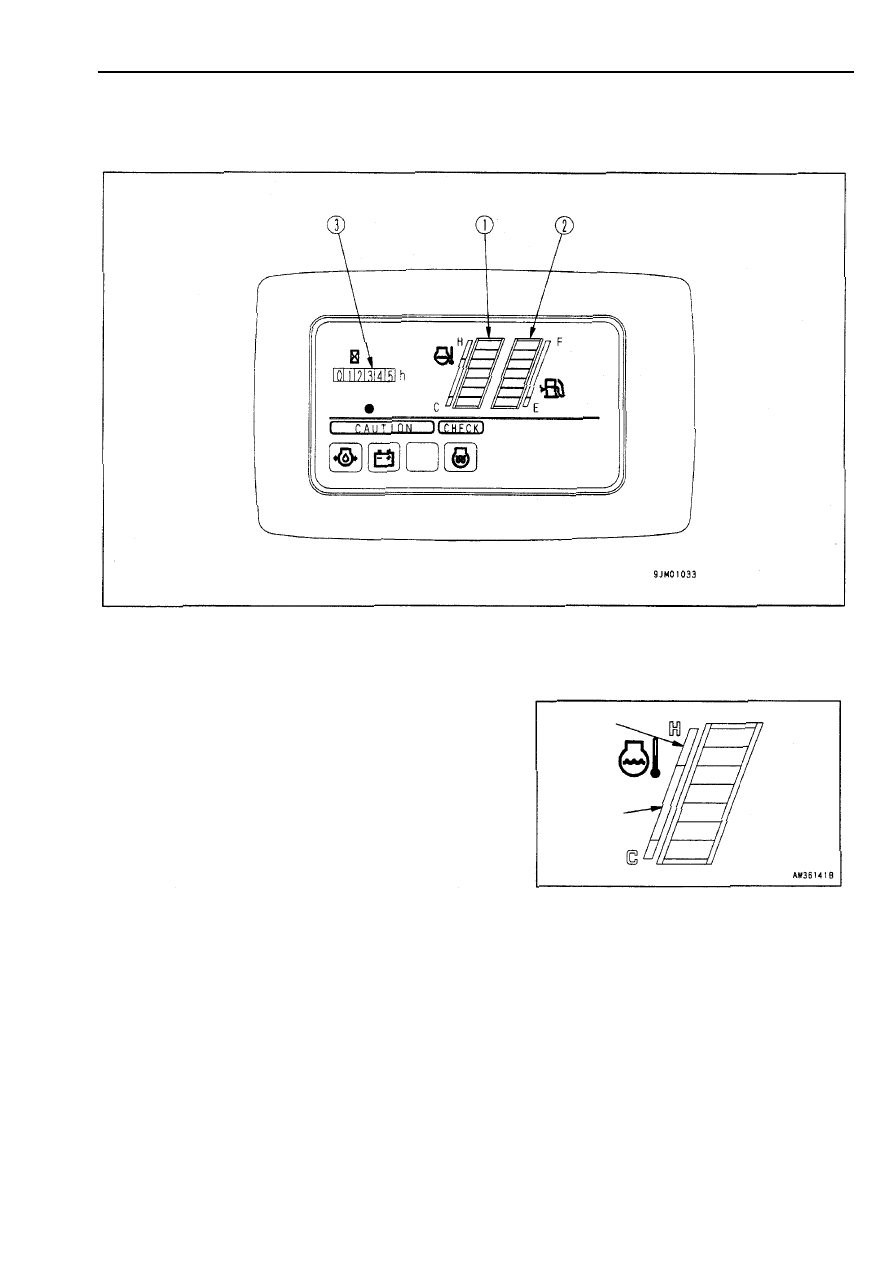

Контрольно-измерительные приборы и счетчик

(1) Указатель температуры охлаждающей жидкости

двигателя

(2) Указатель уровня топлива

(3) Счетчик моточасов

Указатель температуры охлаждающей жидкости
двигателя

Данный указатель (1) показывает температуру охлаждающей

жидкости в двигателе. Если при выполнении операций тем-

пература соответствует норме, то индикация указателя нахо-

дится в пределах зеленого диапазона.
Если при выполнении операций индикация указателя пере-

ходит в красный диапазон, то переведите двигатель в режим

низких холостых оборотов и подождите, пока индикация тем-

пературы не вернется в зеленый диапазон. После запуска про-

гревайте двигатель до тех пор, пока индикация указателя не

перейдет в зеленый диапазон.

К р а с н ы й

З ел е н ы й

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 10

Указатель уровня топлива

Данный указатель (2) показывает количество топлива в топ-

ливном баке.
Если при выполнении операций уровень топлива соответству-

ет норме, то индикация указателя находится в пределах зеле-

ного диапазона.
Если при выполнении операций индикация указателя перехо-

дит в красный диапазон, то это означает, что уровень топлива

опустился ниже следующего значения. Проверьте и долейте

топливо.

PC30MR: 3,7 л
PC40MR: 8 л

После установки пускового включателя в положение ON ука-

затель не сразу начинает показывать действительный уровень

топлива, но это не является неисправностью.

Счетчик моточасов

Данный счетчик (3) указывает суммарное время работы ма-

шины.
Периодичность техобслуживания определяется на основе по-

казаний счетчика моточасов.
Приращение значения счетчика моточасов производится, ког-

да пусковой включатель находится в положении ON, даже если

машина при этом не передвигается.

Для индикации приращения значения счетчика моточасов при

работающем двигателе загорается индикатор (A), расположен-

ный под счетчиком.

Показания  счетчика  увеличиваются  на  единицу  каждый  час

работы двигателя независимо от частоты его вращения.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

К р а с н ы й

З ел е н ы й

ЭКСПЛУАТАЦИЯ

3 - 11

Контрольные лампы

(1) КОНТРОЛЬНАЯ ЛАМПА ПРЕДПУСКОВОГО ПОДОГРЕВА

ДВИГАТЕЛЯ

Контрольная лампа предпускового подогрева
двигателя

Контрольная лампа (1) загорается, когда пусковой включа-

тель устанавливается в положение ПОДОГРЕВ, и гаснет при-

близительно через 18 секунд.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 12

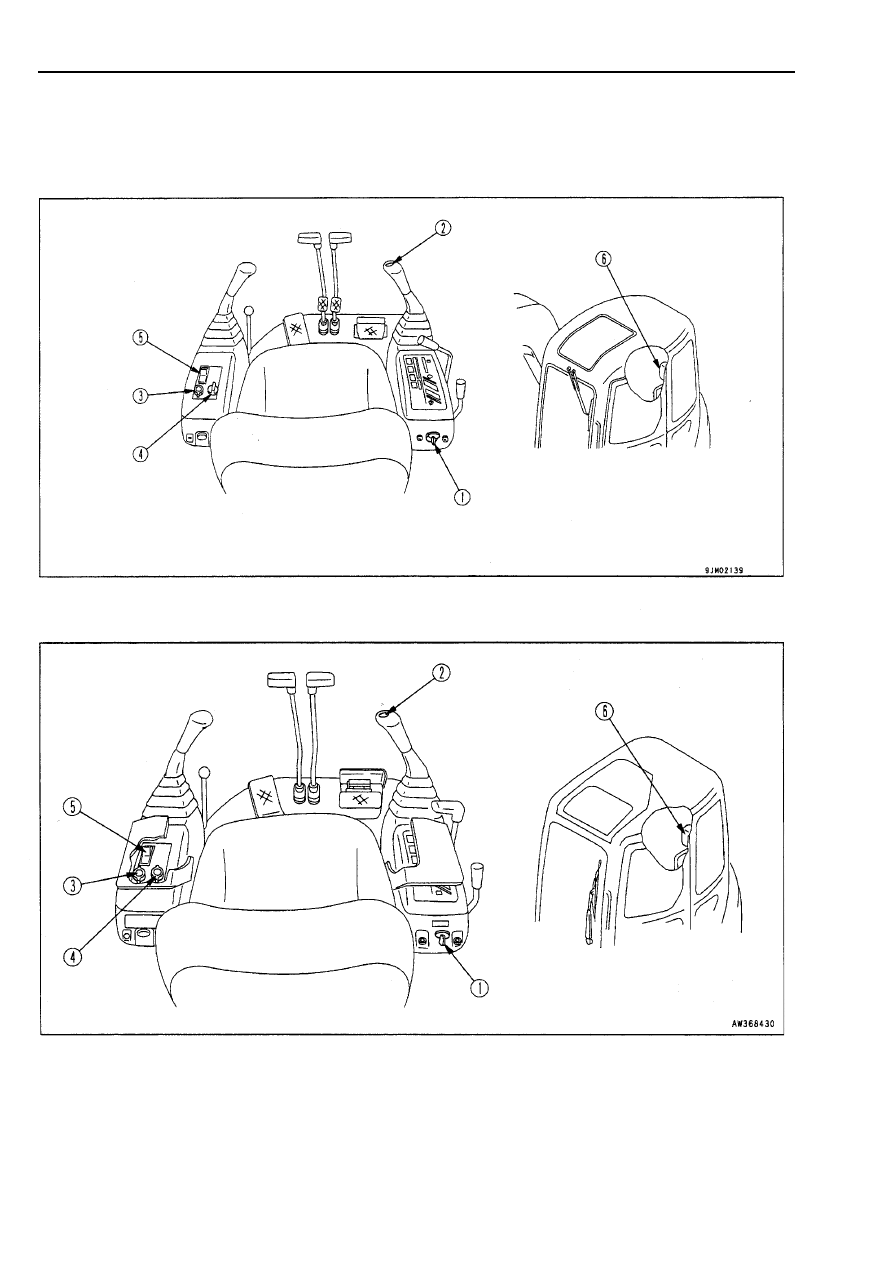

ВКЛЮЧАТЕЛИ

PC30MRX

PC40MRX

(1) Пусковой включатель
(2) Включатель звукового сигнала
(3) Включатель освещения

(4) Включатель отопителя кабины (на машинах,

оборудованных кабиной)

(5) Включатель стеклоочистителя (на машинах,

оборудованных кабиной)

(6) Включатель плафона освещения кабины (на

машинах, оборудованных кабиной)

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 13

Пусковой включатель

Данный включатель (1) используется для запуска и остановки

двигателя.
Положение OFF
В этом положении можно вставлять и вынимать ключ. Включа-

тели электрооборудования выключены, двигатель остановлен.
Положение ON
В этом положении электрический ток поступает в зарядную цепь

и цепь ламп. При работе двигателя пусковой ключ должен на-

ходиться в положении ON.
Положение ПУСК
Это положение запуска двигателя. При проворачивании колен-

вала удерживайте ключ в этом положении. После запуска дви-

гателя немедленно отпустите ключ. Он автоматически вернет-

ся в положение ON.
Положение ПОДОГРЕВ (предпусковой)
При запуске двигателя в зимнее время установите ключ в это положение. При повороте ключа в положение

ПОДОГРЕВ загорается контрольная лампа предпускового подогрева. Удерживайте ключ в этом положении

до тех пор, пока контрольная лампа не погаснет. Как только контрольная лампа предпускового подогрева

погаснет, отпустите ключ. Ключ автоматически вернется в положение OFF. Затем поверните ключ в положе-

ние ПУСК и запустите двигатель.

Включатель звукового сигнала

При нажатии на кнопку, расположенную в центре рукояти пра-

вого рычага управления рабочим оборудованием (2), раздает-

ся звуковой сигнал.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ПО

ДОГРЕВ

ПУСК

ЭКСПЛУАТАЦИЯ

3 - 14

Включатель освещения

Данный включатель (3) включает фары и лампу подсветки при-

борной панели.

Положение 1: Горит лампа подсветки приборной панели.
Положение 2: Горят фары и лампа подсветки приборной па-

нели.

Положение OFF: Фары и лампа подсветки приборной панели

выключены.

ПРИМЕЧАНИЕ

> Когда  включатель  освещения  находится  в  положении 2,

электрический ток подается на оборудование, питание ко-

торого производится от гнезда (A).

> Сила тока в гнезде (A) не превышает 5А.

Включатель отопителя кабины

(PC30MRX: Если установлен)
(PC40MRX: Если машина оборудована кабиной)
Данный включатель (4) используется для обогрева кабины опе-

ратора. Существует два уровня интенсивности подачи горяче-

го воздуха.

Положение Н: Сильная подача
Положение L: Слабая подача

Для обогрева кабины используется горячая охлаждающая жид-

кость двигателя, поэтому обогрев возможен только при разог-

ретом двигателе.

ПОДРОБНОЕ ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ  ПРИБОРОВ

ЭКСПЛУАТАЦИЯ

3 - 15

Включатель стеклоочистителя ветрового стекла

(Машина, оборудованная кабиной)
При помощи данного включателя (5) вводится в работу стек-

лоочиститель переднего стекла.

PC30MRX
Положение ON: Стеклоочиститель работает постоянно.
Положение OFF: Стеклоочиститель остановлен.

PC40MRX
(a) Положение OFF: Стеклоочиститель остановлен.
(b) Положение ON: Стеклоочиститель работает постоянно.
(с) Разбрызгивается жидкость стеклоомывателя. Если отпус-

тить включатель, то он вернется в положение (b).

(d) Разбрызгивается жидкость стеклоомывателя. Если отпус-

тить включатель, то он вернется в положение (a).

ПРИМЕЧАНИЕ

> Не удерживайте включатель в положении разбрызгивания жидкости более 10 секунд.

> Не устанавливайте включатель в положение разбрызгивания жидкости, если бачок стеклоомывателя пуст.

Включатель плафона освещения кабины

(Машина, оборудованная кабиной)
Данный включатель (6) используется для включения плафона

освещения кабины.
Положение ON: Плафон включен
Положение OFF: Плафон выключен

С т ек л о о м ы ват ел ь
